压力、温度补偿公式

蒸汽压力、温度补偿公式

Q= 0.003998*α*ε* d2* √ΔP*ρ设*P1*T设

P设*T1

T设—计算书中的绝对温度°K；

P设—计算书中的绝对压力MPa；

ρ设—计算书中的流体密度kg/m3

P1、.T1—实际绝对压力MPa，绝对温度°K。气体压力、温度补偿公式

Q= 0.003998*α*ε* d2* √ΔP*273.15*P1

ρ0*T1*0.1013 Q—Nm3/h（0℃0.1013MPa状态下的值）α*ε—计算书中查得

d—孔板开孔直径mm

ΔP—差压Pa

P1—实际绝对压力MPa

T1—，绝对温度°K

ρ0—标准状态下的流体密度kg/m3

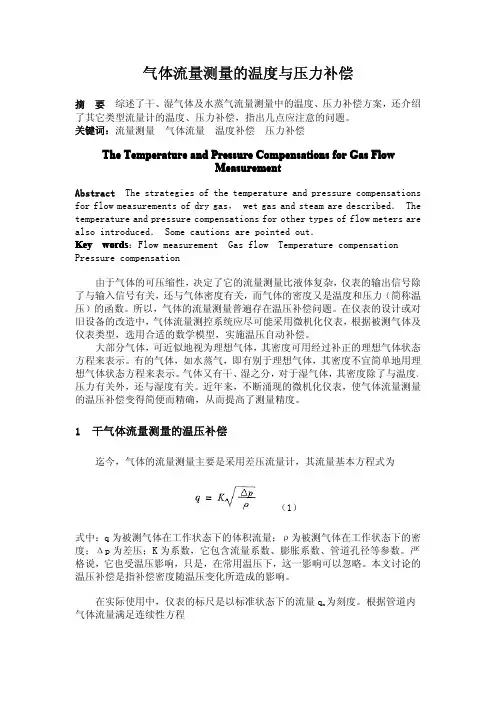

气体体积流量测量的温度压力补偿公式及相对误差计算

流量计示值修正（补偿）公式我公司能源计量的流量计示值单位规定为20℃，101.325kPa 标准状态的流量，如设计选型使用了不同流量计示值单位，则根据设计的流量单位（质量流量kg/h 、0℃，101.325kPa 及20℃，101.325kPa 标准状态或工作状态）选用对应的温度、压力修正（补偿）公式；不同测量原理的流量计，应根据其流量计流量方程（公式）选用对应的温度、压力修正（补偿）公式。 1. 气体流量测量的温度、压力修正（补偿）公式： 1.1 差压式流量计的温度、压力修正（补偿）实用公式：一般气体体积流量（标准状态20℃，101.325kPa ），根据差压式流量计流量方程，可得干气体在标准状态（20℃，101.325kPa ）的积流流量: ）（）（）（）（15.273T 325.101p 15.273T 325.101p q q vN vN +'?++?+'=' （1）式中： q'vN ——标准状态下气体实际体积流量； q vN ——标准状态下气体设计体积流量； p' ——气体实际压力，kPa ； p ——气体设计压力，kPa ； T'——气体实际温度，℃； T ——气体设计温度，20℃。 1.2 一般气体质量流量的温度、压力修正（补偿）公式：

T p T p q q m m ''=' （2）式中： q'vN ——标准状态下气体实际体积流量； q vN ——标准状态下气体设计体积流量； p' ——气体实际压力，绝对压力； p ——气体设计压力，绝对压力； T'——气体实际温度，绝对温度； T ——气体设计温度，绝对温度。 1.3 蒸汽的温度、压力修正（补偿）公式：根据差压式流量计流量方程，可得蒸汽的质量流量: ρρ' ='m m q q （3）式中： q'm ——蒸汽实际质量流量； q m ——蒸汽设计质量流量； ρ' ——蒸汽实测时密度； ρ ——蒸汽设计时密度；依据水和水蒸汽热力性质IAPWS-IF97公式其密度计算模型，工业常用范围内水蒸汽的密度为： )(1000 10 ππγγνρ+==RT

压力单位及换算表

压力单位及换算注：毫米水柱是指4摄氏度状态的水柱高度，毫米汞柱是指0摄氏度状态的水柱高度。 1mmAg = 9.80665Pa = 0.0980665hPa 1atm = 760 mmHg = 1013hPa 1mmAg = 0.0735793mmHg 一、压力（pressure）为单位面积所承受的力压力：绝对压力、表压力、大气压力。相互关系：绝对压力=表压力+大气压力 * 绝对压力（Absolute Pressure）:当压力表示与完全真空的差。测量处的实际压力。 * 表压力（Gage Pressure）:当表示其气体数值与该地域大气压力的差值。 * 大气压力：（Pressure Atmospheres）由大气重量所产生之压力，标准大气压力为29.92″

寸汞柱压力. 风压:包括全压(P.T)=静压(Ps)+动压(Pv)即速度压(V.P)。 Total Pressure=Static Pressure+Dynamic(Velocity)Pressure。风机所产生之压力，均以水柱来测量，因风机使用之压力均很小；而水银之密度很大（1m mHg=13.6mmAq）使用水银柱（mmHg）来测量时，读数不太明显，故多采用水柱（mmAq 或mmH2O）来测量或计算。如：采用水银柱表示时，760mm水银柱=760 mmHg 。选用水柱表示时，100mm水柱=100 mmAq 。=（4″w g） Aq为拉丁文Aqua之简称。1mmAq之压力约=1kg/m2 。 1标准气压=1.0332kgf/cm2=10.34mAg=760mmHg=29.92inHg寸汞柱 (Kg为质量单位,Kgf为重量单位。) 二、压力常用单位（CNS 7778）（注2）大气压Atm.(Pressure Atmospheres)=760mmHg 。压力之表示，以大气压为准，高于此压力者为正压，低于此压力者为负压；速度压必为正压。吋水银（汞）柱：（″Hg） 3.377=KPa 。吋水柱：(″Wg or H2O) 0.249=KPa 。呎水柱：(′Wg) 2.989=Kpa 公斤/平方公尺：kg/m2 ；kg/cm2 98=KPa (1mmAq=9.797Pa＜9.8Pa＝9.8Pa) 摩擦阻力 ″wg/100′ 8.2=Pa/m ″wg/100′ 98.1=Pa/m mAq 9.8=KPa ；mmAq 0.0098=KPa ；mmAq/m 9.8=Pa/m 重量：磅/平方英吋（lbs/in2或Psi 6.895KPa）。(1Kg=2.205lbs) 三、术语之意义（CNS 7778B4046）（注2） 1.全压…*送风机全压,是由于送风机所得之全压增加量,以送风机进口及出口之全压差表示。 * 于导管内之任意断面处，气流均具有静压与速度压，二者之代数和称为全压。 2.静压…*送风机静压是指由送风机全压,减去送风机排出口动压而言。即全压减动压后之压力，称为静压。

附录四-蒸汽流量计量温度、压力补偿的数学模型

蒸汽流量计量温度、压力补偿的数学模型 4.1 热蒸汽计量的补偿在蒸汽的计量上，密度虽然也是温度、压力的函数，但不再遵循理想气体状态方程，且在不同压力、温度区间，函数关系不同，很难用一个简单的函数关系式表示，因此着重论述一下常用水蒸气密度的确定方法 4.1.1. 密度的确定：工程上应用的水蒸气大多处于刚刚脱离液态或离液态较近，它的性质与理想气体大不相同，应视为实际气体。水蒸气的物理性质较理想气体要复杂的多，故不能用简单的数学式加以描述；所以，在以往的工程计算中，凡涉及水蒸气的状态参数数值，大都从水蒸气表中查出。把水蒸汽状态参数表装入仪表内存中，数据量很大。随着电子技术的发展，计算机（或单片机）已广泛应用于流量测量仪表中，其存储能力、快速计算能力为准确、快速的确定水蒸气的密度提供了有力的手段。现在介绍在二次仪表中常用的水蒸气密度的确定方法。 4.1.1.1. 查表法：把水蒸气密度表装入计算机中，根据工况的温度、压力，从表中查出相应的密度值。 4.1.1.2. 计算法： ◆自己拟合公式（或者出版物给出的公式） ◆乌卡诺维奇公式 ◆ IFC1967公式而目前，我们在用的拟合公式为： (1) 式中： t－温度，℃； P－表压，Mpa；蒸汽实际工况条件为：工作压力变化范围：0.1～1.1MPa 672

工作温度变化范围：160～410℃ 取特殊点对公式（1）验证 1) p=0.2 MPa、t=160℃ 查表得ρ＝1.01626kg/m3 2) p=0.5Mpa、t=200℃ 查表得ρ＝2.35294kg/m3 3) p=0.8 MPa、t=250℃ 查表得ρ＝3.41064kg/m3 4) p=1.1 MPa、t=400℃ 查表得ρ＝3.59454kg/m3 通过以上计算，我们目前采用的密度补偿公式的计算误差太大，不能满足计量仪表的要求。如果在计算过程中将温度单位按热力学温度K来计算，就无从谈起其精度了。我部的能源计量绝大部分已进入微机网络，因此，理想的是采用“IFC1967公式”(见附录)。 4.1.2. 比较查表法：根据“IFC1967公式”制定的数表，考虑了各个不同区域的特性，它是最完整的、最全面的。但它数据量大，占了大量的空间，应用数表要首先判断是饱和蒸汽还是过热 673

饱和蒸汽压力与温度的关系

当液体在有限的密闭空间中蒸发时，液体分子通过液面进入上面空间，成为蒸汽分子。由于蒸汽分子处于紊乱的热运动之中，它们相互碰撞，并和容器壁以及液面发生碰撞，在和液面碰撞时，有的分子则被液体分子所吸引，而重新返回液体中成为液体分子。开始蒸发时，进入空间的分子数目多于返回液体中分子的数目，随着蒸发的继续进行，空间蒸汽分子的密度不断增大，因而返回液体中的分子数目也增多。当单位时间内进入空间的分子数目与返回液体中的分子数目相等时，则蒸发与凝结处于动平衡状态，这时虽然蒸发和凝结仍在进行，但空间中蒸汽分子的密度不再增大，此时的状态称为饱和状态。在饱和状态下的液体称为饱和液体，其蒸汽称为干饱和蒸汽(也称饱和蒸汽)。饱和蒸汽与过热蒸汽的区别：饱和蒸汽压力与温度有一一对应关系，如已知饱和蒸汽压力为0.5MPa，则温度为158℃，反之，已知饱和蒸汽温度为180℃，则压力必为0.9MPa，所以从压力与温度数据可以判断是否为饱和蒸汽、过热蒸汽。饱和蒸汽温度1mpa以下160~170度左右 1mpa以上170~195度左右过热蒸汽在2mpa以上就400度左右. 饱和蒸汽温度压力对照表

压力MPa 温度 ℃ 压力 MPa 温度 ℃ 压力 MPa 温度 ℃ 压力 MPa 温度 ℃ 0.000 99.5 0.180 131.0 0.000 99.5 -0.072 65.0 0.005 101.0 0.185 131.5 -0.002 99.0 -0.074 64.0 0.010 102.0 0.190 132.0 -0.004 98.5 -0.076 63.0 0.015 103.5 0.195 132.5 -0.006 97.5 -0.078 62.0 0.020 104.5 0.200 133.5 -0.008 97.0 -0.08 60.0 0.025 105.5 0.210 134.5 -0.010 96.5 -0.081 59.0 0.030 107.0 0.220 135.5 -0.012 96.0 -0.082 57.5 0.035 108.0 0.230 136.5 -0.014 95.0 -0.083 56.0 0.040 109.0 0.240 137.5 -0.016 94.5 -0.084 55.0 0.045 110.0 0.250 139.0 -0.018 94.0 -0.085 53.5 0.050 111.0 0.260 139.5 -0.020 93.0 -0.086 52.0 0.055 112.0 0.270 140.5 -0.022 92.5 -0.087 50.0 0.060 113.0 0.280 141.5 -0.024 92.0 -0.088 48.5 0.065 114.0 0.290 142.5 -0.026 91.0 -0.089 47.0 0.070 115.0 0.300 143.5 -0.028 90.5 -0.090 45.5 0.075 115.5 0.310 144.5 -0.030 90.0 -0.091 43.5 0.080 116.5 0.320 145.0 -0.032 89.0 -0.092 41.5 0.085 118.0 0.330 146.0 -0.034 88.5 -0.093 39.0 0.090 119.0 0.340 147.0 -0.036 88.0 -0.094 35.5 0.095 119.5 0.350 147.5 -0.038 87.0 -0.095 32.5

压力传感器温度补偿的硬件实现方案

压力传感器温度补偿的硬件实现方案【摘要】压力传感器广泛应用于各种电子产品中，压力采集的过程都需要将压力信号转换为易传输与处理的电信号，但大多数传感器的敏感元件均采用金属或半导体材料，其特性与环境温度有着密切的关系。而且实际应用中由于压力传感器的工作环境温度变化又较大，这就给测量结果带来误差，所以对压力传感器进行温度补偿是每位工程师必须要采取的措施。温度补偿的方法也根据每款压力传感器的特性及应用场合而不同，本文将根据压力传感器的实际应用介绍一种巧妙的硬件温度补偿方案。并引用实例加以具体说明。【关键词】压力传感器；硬件温度补偿 1.压力传感器及其温度补偿简介压力传感器是工程中常用的测量器件，而我们通常使用的压力传感器主要是利用压电效应制造而成，这样的传感器也称为压电传感器。我们了解，晶体是各向异性的，非晶体是各向同性的。某些晶体介质，当沿着一定方向受到机械力作用发生变形时，就产生了极化效应；当机械力撤掉之后，又会重新回到不带电的状态，也就是受到压力的时候，某些晶体可能产生出电的效应，这就是所谓的极化效应。科学家就是根据这个效应研制出了压力传感器。压力传感器是把压力的变化转换成电阻值的变化来进行测量的，通常压力传感器输出的微小信号需通过后续的放大器进行放大，再传输给处理电路才能进行压力的检测。其阻值随压力的变化而变化。大多数传感器的静特性与环境温度有着密切的联系。实际工作中由于传感器的工作环境温度变化较大．又由于温度变化引起的热输出也较大,这将会带来较大的测量误差；继而影响到传感器的静特性，所以设计中必须采取措施以减少或消除温度变化带来的影响。在传感器的应用中，为使传感器的技术指标及性能不受温度变化影响而采取一系列具体技术措施。称为温度补偿技术。一般传感器都在标准温度(20±5)℃下标定，但其工作环境温度也可能由零下几十摄氏度升到零上几十摄氏度。传感器由多个环节组成。尤其是金属材料和半导体材料制成的敏感元件，其静特性与温度有着密切的关系。信号调理电路的电阻、电容等元件特性基本不随温度变化。所以必须采取有效措施以抵消或减弱温度变化对传感器特性造成的影响。即必须进行压力传感器的温度补偿。本文将根据压力传感器的实际应用介绍一种巧妙的硬件温度补偿方案。 2.压力传感器的应用电路简介本压力传感器采用恒流驱动方式，具体电路参见图1 图1 传感器的输出： V o=Kp*I*[1－KT*(T-25℃)]*P+V off 其中：P:外界压强mmHg或Kpa Kp:传感器的灵敏系数 I:激励电流mA KT:传感器的温度系数，一般按满跨度描述此传感器的应用温度范围5～40℃，压强300mmHg。因此，KT＝(V(300mmHg,40℃)-V(300mmHg,5℃))/(300*35)

压力传感器温漂的处理方法

漂移产生的根本原因在于所有的压力传感器均基于一种材料的弹性形变，不论其材质弹性如何良好，每次弹性回复后，总会产生一定弹性疲劳。在传感器使用过程中，由于弹性材料引起的漂移根据材质不同各不相同，但是只要是合格的产品，都在很小的范围。另外，除了材料引起的漂移外，还存在一种更显著的漂移，即温度漂移。温度漂移是因为温度的变化而引起的压力传感器输出的变化，这种漂移也是因为材料的多重特性决定的。因为一种材料对压力敏感的同时对温度也敏感。通常压力传感器都要进行温度补偿，利用另一种温度特性相反的材料抵消温度引起的变化，或者使用数字补偿技术，采用数字补偿。压力传感器发展的初期，扩散硅芯片和金属基座之间用玻璃粉封接，缺点是压力芯片的周围存在着较大的应力，即使经过退火处理，应力也不能完全消除。当温度发生变化时，由于金属、玻璃和扩散硅芯片热澎胀系数的不同，会产生热应力，使传感器的零点发生漂移。这就是为什么传感器的零点热漂移要比芯片的零点热漂移大得多的原因。采用银浆和接线柱焊接，处理不好，容易造成接点电阻不稳定。特别是在温度发生变化时，接触电阻更易变化，这些因素是造成传感器零点时漂、温漂大的原因。要消除压力传感器的漂移问题我们可以金硅共熔焊接方法，将扩散硅和基座之间采用金硅共熔封接，因为金比较软应力小，引压管是玻璃管将之烧结到硅环上，玻璃管和底座用高温胶粘接，为测表压，在玻璃管外粘接一金属管，通到大气中。扩散硅电阻条组成惠斯登电桥，用高掺杂的方法形成导电书，将电桥和分布在周边的铝电极可靠地连接起来，而不采用通常蒸铝，反刻形成铝带的方法，这样做有助于减小传感器的滞后，铝电极和接线柱之间用金丝压焊和超声焊，使接点处的电阻比较稳定。艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城https://www.360docs.net/doc/6011374213.html,/

饱和水蒸汽的压力与温度的关系的介绍

饱和水蒸汽的压力与温度的关系 ( 摘自仲元: "水和水蒸气热力性质图表" p4～10 )

真空计算常用公式 1、玻义尔定律体积V，压强P，P·V＝常数（一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。即P1/P2＝V2/V1） 2、盖·吕萨克定律当压强P不变时，一定质量的气体，其体积V与绝对温度T成正比：（V1/V2＝T1/T2＝常数）当压强不变时，一定质量的气体，温度每升高(或P降低)1℃，则它的体积比原来增加(或缩小)1/273。 3、查理定律当气体的体积V保持不变，一定质量的气体，压强P与其他绝对温度T成正比，即：P1/P2＝T1/T2 在一定的体积下，一定质量的气体，温度每升高(或降低)1℃，它的压强比原来增加(或减少)1/273。 4、平均自由程： λ＝(5×10-3)/P (cm) 5、抽速： S＝dv/dt (升/秒)或 S＝Q/P Q＝流量(托·升/秒) P＝压强(托) V＝体积(升) t＝时间(秒) 6、通导： C＝Q/(P2-P1) (升/秒) 7、真空抽气时间：对于从大气压到1托抽气时间计算式： t＝8V/S (经验公式) （V为体积，S为抽气速率，通常t在5~10分钟选择。） 8、维持泵选择： S维＝S前/10 9、扩散泵抽速估算： S＝3D2 (D＝直径cm）

10、罗茨泵的前级抽速： S＝(0.1~0.2)S罗 (l/s) 11、漏率： Q漏＝V(P2-P1)/(t2-t1) Q漏－系统漏率(mmHg·l/s) V－系统容积(l) P1－真空泵停止时系统中压强(mmHg) P2－真空室经过时间t后达到的压强(mmHg) t－压强从P1升到P2经过的时间(s) 12、粗抽泵的抽速选择： S＝Q1/P预 (l/s) S=2.3V·lg(Pa/P预)/t S－机械泵有效抽速 Q1－真空系统漏气率(托·升/秒) P预－需要达到的预真空度(托) V－真空系统容积(升) t－达到P预时所需要的时间 Pa－大气压值(托） 13、前级泵抽速选择：排气口压力低于一个大气压的传输泵如扩散泵、油增压泵、罗茨泵、涡轮分子泵等，它们工作时需要前级泵来维持其前级压力低于临界值，选用的前级泵必须能将主泵的最大气体量排走，根据管路中，各截面流量恒等的原则有： PnSg≥PgS 或Sg≥Pgs/Pn Sg－前级泵的有效抽速(l/s) Pn－主泵临界前级压强(最大排气压强)(l/s) Pg－真空室最高工作压强(托) S－主泵工作时在Pg时的有效抽速。(l/s) 14、扩散泵抽速计算公式： S＝Q/P＝(K·n)/(P·t)(升/秒) 式中：S－被试泵的抽气速率(l/s) n－滴管油柱上升格数(格) t－油柱上升n格所需要的时间(秒) P－在泵口附近测得的压强(托)

压力传感器原理详解

压力传感器原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 一．压力传感器原理一些常用传感器原理及其应用: 1、应变片压力传感器原理与应用力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。

金属电阻应变片的内部结构 1、应变片压力传感器原理如图1所示，是电阻应变片的结构示意图，它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。电阻应变片的工作原理金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示：式中：ρ——金属导体的电阻率（Ω?cm2/m） S——导体的截面积（cm2） L——导体的长度（m）我们以金属丝应变电阻为例，当金属丝受外力作用时，其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长

电导率测量仪温度补偿的检定方法及问题

电导率测量仪温度补偿的检定方法及问题电导率测量仪温度补偿的检定方法及问题。使用电导率仪的用户都知道这一点，溶液的电导率与温度密切相关，因为温度发生变化时，电解质的电离度、溶解度、离子迁移速度、溶液黏度等都会发生变化，电导率也会变化。温度升高，电导率增大。而此刻电导率仪的温度补偿功能就是为了克服温度的影响。一、什么是电导率测量仪的温度补偿功能：将溶液在实际温度下的电导率值转换为参考温度（一般为25℃）下的电导率值，使得溶液在不同温度下的电导率具有可比性，现在市场上所使用的电导率仪都有温度补偿功能，以满足各行各业比对或控制指标的需要。本文以使用电导率仪时，检定过程中需要的温补功能说明，简要的分析讨论。在检定过程中增加这一检定项目也很有必要。实现电导率仪温度补偿的检定有两种方法，一种是温补前的KMR为定值，一种是温补后的KMV为定值，两种方法依据的原理相同，具体的检定步骤根据仪器设计的不同也可分为两种方法。检定过程中，我们还发现温度设置会影响电导池常数，分析表明电导率仪的温度补偿本质上和电导池常数补偿是相同的，当仪器的温度补偿缺失或存在故障时，可以利用电导池常数的补偿来实现电导率的温度补偿。二、温度补偿的检定方法及问题对于电导率大于1×10-4S·cm-1 的强电解质，电导率值与温度存在线性关系： KT=K0〔1+α（T-T0）〕（1）；在检定过程中，只要测得不同温度下的电导率值，通过JJG376-2007中的式（5）可求出仪器的温度系数α，从而实现对电导率仪温度补偿系数的检定。将电导率仪常数Kcell设为1.00cm-1，输入某一信号的电导率值（如50μS·cm-1），调节温度传感器模拟电阻，使温度示值为25℃和15℃（35℃），再分别读取对应电导率仪测量值KMR和KMV。根据式（1）有：（2）（3）问题： 1）. 国产电导率仪都是手动温度补偿，温度系数无法设置，其默认值为2.00%/℃。对于这类仪器，当温度设置为25℃时，为不补偿状态，测得的电导率为KMR，而其他温度下测得的电导率值为补偿后的电导率值KMV，可实现温度补偿的检定。 2）对于不同的电导率仪，其温度补偿的检定步骤也不尽相同，安徽赛科环保生产的DDS-307为例：后期生产（新型）的DDS-307电导率仪，调整温度示值时，电导率发生显著变化，定义为I型（DDS-308、国外产的电导率仪如con5等也归于此类）。早期生产的DDS-307电导率仪，调整温度示值时，电导率没有任何变化，为了便于区别我们将其定义为II型（大部分数显式DDS-11A/12A也归于此类）。对于I型仪器，其温度系数的误差可以按JJG376-2007描述方法来测量，先设置好电导池常数，再调整温度示值。对于II型仪器，温度示值对电导率值没有影响，并不说明温度传感器模拟电阻器发生了故障，因为如果将仪器调到“检查”状态，发现调整温度示值时，电导池常数也发生了变化，当温度示值调整为15℃和35℃时，电导池常数分别变化到1.200cm-1 和0.800cm-1左右。对于这类仪器温度补偿的检定，应该先将温度调整为目标温度（15℃或35℃），再调节电导池常数为1.00cm-1，然后分别读取对应的电导率值，根据式（3）就能求出仪器的温度系数。但是这一类仪器得到的数据，根据式（3）计算

压力换算表

“真空度”顾名思义就是真空的程度。是真空泵、微型真空泵、微型气泵、微型抽气泵、微型抽气打气泵等抽真空设备的一个主要参数。所谓“真空“，是指在给定的空间内，压强低于101325帕斯卡(也即一个标准大气压强约101KPa)的气体状态。在真空状态下，气体的稀薄程度通常用气体的压力值来表示，显然，该压力值越小则表示气体越稀薄。对于真空度的标识通常有两种方法：一是用“绝对压力”、“绝对真空度”（即比“理论真空”高多少压力)标识；在实际情况中，真空泵的绝对压力值介于0～之间。绝对压力值需要用绝对压力仪表测量，在20℃、海拔高度＝0的地方，用于测量真空度的仪表(绝对真空表)的初始值为。(即一个标准大气压) 二是用“相对压力”、“相对真空度”(即比“大气压”低多少压力)来标识。 "相对真空度"是指被测对象的压力与测量地点大气压的差值。用普通真空表测量。在没有真空的状态下(即常压时)，表的初始值为0。当测量真空时，它的值介于0到－（一般用负数表示）之间。比如，我们的微型真空泵PH2506B(测量值为－75KPa，则表示泵可以抽到比测量地点的大气压低75KPa的真空状态。国际真空行业通用的“真空度”，也是最科学的是用绝对压力标识；指得是“极限真空、绝对真空度、绝对压力”，但“相对真空度”(相对压力、真空表表压、负压)由于测量的方法简便、测量仪器非常普遍、容易买到且价格便宜，因此也有广泛应用。理论上二者是可以相互换算的,两者换算方法如下：相对真空度=绝对真空度(绝对压力)-测量地点的气压例如：我们的微型真空泵VM8001(的绝对压力为80KPa，则它的相对真空度约为80-100＝-20Kpa，(测量地点的气压假设为100KPa)在普通真空表上就该显示为。常用的真空度单位有Pa、Kpa、Mpa、大气压、公斤(Kgf/cm2)、mmHg、mbar、bar、PSI等。近似换算关系如下： 1MPa=1000KPa 1KPa=1000Pa 1大气压=100KPa= 1大气压=1公斤(Kgf/cm2)=760mmHg 1大气压= 1KPa=10mbar 1bar=1000mbar

压力传感器的温度补偿

毕业论文课题名称压力传感器的温度补偿分析分院/专业机械工程学院/机电一体化技术班级机电1051 学号1001043522 学生姓名刘兵指导教师：杨新春 2013年5月20日

┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊ 摘要压力传感器是工业实践中最为常用的一种传感器，而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。我们知道，晶体是各向异性的，非晶体是各向同性的。某些晶体介质，当沿着一定方向受到机械力作用发生变形时，就产生了极化效应；当机械力撤掉之后，又会重新回到不带电的状态，也就是受到压力的时候，某些晶体可能产生出电的效应，这就是所谓的极化效应。科学家就是根据这个效应研制出了压力传感器。但是随着工作环境温度的不断变化，会导致体管参数发生变化，将会引起不稳定的静态工作点，电路的动态参数不稳定和温度漂移（包括零点漂移和灵敏度漂移）。最简单的方法就是保持工作环境温度的恒定，当然，这种要求是永远达不到的。所以本文就针对温度漂移问题展开分析。对于不同的压力传感器采用不同的温度补偿方法，使其达到预期的效果。关键词：压力传感器、温度、补偿

┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊ Abstract The pressure sensor is the most commonly used one kind of sensor in industrial practice, and we usually use the pressure sensor is mainly made of the use of piezoelectric effect, the sensor also known as piezoelectric sensor. As we know, the crystal is anisotropic, non crystal is isotropic. Some crystal medium along a certain direction, when subjected to mechanical stress deformation occurs, produces the polarization effect; when the mechanical force is removed, will return to the uncharged state, when it is under pressure, can produce electricity effect of some crystals, which is called polarization effect. The scientist is developed according to the effect of pressure sensor. But with the continuous change of the environmental temperature, will cause the body tube parameter changes, will cause the static working point is not stable, dynamic parameters of the circuit unstable and temperature drift (including zero drift and sensitivity drift). The simplest method is to maintain a constant temperature working environment, of course, this requirement is never reach. So this article aims at the problem of temperature drift analysis. The temperature compensation method is different with different pressure sensors, to achieve the desired effect. Keywords:pressure sensor, temperature, compensation

温度补偿法的测试

温度补偿法的测试作者：邓凯伦徐进来源：《电子世界》2013年第16期【摘要】气体传感器具有高灵敏度、低功耗、小体积、重现性好、抗干扰能力强等优点。但是因为其加工工艺以及制作材料等影响，不可避免的会发生温度漂移。这对仪表的测量精度会造成严重影响，为了消除或者尽量减小此类影响，本文设计了温度补偿算法，针对于所选气体传感器对其输出信号进行补偿修正，以验证出此算法的有效性。【关键词】气体传感器；温度漂移；温度补偿可以看出经过温度补偿算补偿后的数据拟合曲线非常接近一条直线，可以近似的认为成线性关系。实验验证经过温度补偿算法处理过的气体传感器数据有更高的精准度。参考文献 [1]葛亚明，彭永峰，薛冰.零基础学FPGA[M].北京：机械工业出版社，2010（7）：1-43. [2]许媛媛.多孔硅薄膜湿度传感器的研制[D].郑州大学，2004. [3]银翔.中央空调计费系统的研究与设计[D].湖南大学，2007. [4]周晓峰.基于纳米氧化锌的湿敏石英谐振传感器的研究[D].华东师范大学，2007. [5]林经波.超高速航行体多路气体流量控制系统研究[D].西北工业大学，2006. [6]黄利华.纳米SnO2厚膜的H2S气敏特性研究[D].华中科技大学，2007. [7]戴戈.多媒体信息获取、处理与呈现的硬件体系结构[D].东南大学，2006. [8]甘德刚.变压器油中微水含量在线监测系统研究[D].重庆大学，2006. [9]尚峰.复合型智能火灾探测器的研究[D].大连理工大学，2003. [10]诸东强.混沌AD转换器研究[D].浙江大学，2005. [11]王天福.基于AT89S52单片机的煤矿瓦斯监测系统的研制[D].江苏大学，2007. [12]宋文绪杨帆传感器与检测技术[M].北京：高等教育出版社，2009（11）：211-225. [13]黄强.煤矿智能多参数气体检测仪的研制[D].重庆大学，2007.

各种单位换算及公式

各种单位换算及公式长度单位面积单位 1 in = 25.4 mm 1 in 2 = 6.45 cm2 1 ft = 0.3048 m 1 ft 2 = 0.09 3 m2 1 micro n = 0.001 mm 体积单位 1 litre = 0.001 m3 1 cu.ft. = 0.0283 m3 1 cu.i n. = 16.39 cm3 1 fluid oz. (imp) = 28.41 mL 1 fluid oz. (us) = 29.57 mL 1 gal(imp) = 4.546 L 1 gal(us) = 3.79 L 温度单位 (°-32)X5/9= C K-273.15 = C 功及能量单位 1 Nm = 1 J 1 kgm = 9.807 J 1 kW/hr = 3.6 MJ 1 Ibft = 1.356 J 功率单位 1 Nm/sec = 1 W 1 lbft/sec = 1.356 W 1 kgm/sec = 9.807 W 1 Joule/sec = 1 W 1 H.P.(imp) = 745.7 W

质量单位 1 to nne = 1000 kg 1 lb = 453.6 g

流量计算公式 Q = Cv 值X 984 = Kv 值X 1100 Cv = So 48 力单位 1 kgf = 9.81 N 1 Ibf = 4.45 N 1 kp(kilopou nd) = 9.81 N 1 pou ndal = 138.3 mN 1 ton force = 9.964 kM 力矩单位 1 kgm = 9.807 Nm 1 ft. poun dal = 0.0421 Nm 1 in lb = 0.113 Nm 1 ft lb = 1.356 Nm 压力单位 1 psi = 6.89 kPa 1 kgf/cm 2 = 98.07 kPa 1 bar = 100 kPa 1 bar = 14.5 psi 1 mm mercury =133.3 Pa 1 in mercury =3.39 kPa 1 Torr = 133.3 Pa 1 ft water = 0.0298 bar 1 bar = 3.33 ft water 1 atmosphere = 101.3 kPa 1 cm water = 97.89 Pa 1 in water = 248.64 Pa 换算表 1psi=6.895kPa=0.07kg/cm2=0.06895bar=0.0703atm 1sta ndard atmosphere=14.7psi=101.3kPa=1.01325bar 1kgf/cm2 = 98.07kPa=14.22psi = 28.96i ns mercury 1m3 = 1000000cm3

在DCS中实现流量计量的温度压力补偿

在DCS中实现流量计量的温度压力补偿天津石化公司化纤厂200kt/a PET纺丝装置的自动控制系统采用Honeywell公司的TPS系统实现。公用工程系统的流量计量是在DCS中组态完成的，但在DCS中实现流量计量时仅采用对瞬时流量累计的方法，忽视了温度、压力波动所带来的偏差。在一般情况下流体工况稳定（温度，压力参数基本稳定）的流量计量系统中，由于工况波动所产生的误差是在一个允许的范围内。在聚酯短丝的生产过程中蒸汽等介质的温度、压力波动极大，这是由于短丝的生产性质决定的。在短丝的生产过程中蒸汽用量随时都可能大范围波动，从停车到小负荷到满负荷运转经常变化。另外，由于管线长压力损失也很大，以致压力达不到设计要求，经常发生压力下限报警。如果压力降低得很多或蒸发前湿度较低，则因水滴蒸发而使温度降低后仍高于新的压力所对应的饱和温度，则蒸汽变为过热状态[1]，而设计条件为饱和蒸汽。此外，现蒸汽流量的测量单位是质量流量单位；气体流量的计量单位是体积流量单位，而由孔板或涡街测量的均为体积流量，要实现质量流量的计量需进行温度、压力的补偿。由于以上原因，流量计量时仅采用对瞬时流量累计的方法，忽视了温度、压力波动所带来的偏差，这对压力变化比较大的工况是不适宜的。解决的办法就是在测量中引入温度和压力补偿的方法来实现实时的流量温压补偿，将体积流量转变为质量流量。 1 温度压力补偿及基本公式在Honeywell的DCS中有专用的Flowcomp模块进行流量补偿。此模块可用于补偿温度、压力、比密度或分子量变化的流量测量。被测介质可以是气体，蒸汽和液体。原理如图1所示。注：简化等式PVCALC=F*Compterm，F—未补偿的流量；Compterm有5种形式—A 液体，B 气体，蒸汽 C 气体、蒸汽（特定引力），D 气体、蒸汽的体积流量，E 蒸汽 FLOWCOMP模块的使用取决于Compterm的形式选择。补偿输入端引自各变量的PV输入端。补偿的基本公式 PVCALC=C FCompterm （1）式中 PVCALC—补偿输出； C—刻度，缺省值=1.0； C 1，C 2 —假定条件修正值，缺省值=1.0； Compterm—补偿值。 Compterm取决于它的形式— A，B，C，D，E。

常用压力单位换算表

压力单位换算表注：毫米水柱是指4摄氏度状态的水柱高度，毫米汞柱是指0摄氏度状态的水柱高度。1mmAg = 9.80665Pa = 0.0980665hPa 1atm = 760 mmHg = 1013hPa 1mmAg = 0.0735793mmHg

一、压力（pressure）为单位面积所承受的力压力：绝对压力、表压力、大气压力。相互关系：绝对压力=表压力+大气压力 * 绝对压力（Absolute Pressure）:当压力表示与完全真空的差。测量处的实际压力。 * 表压力（Gage Pressure）:当表示其气体数值与该地域大气压力的差值。 * 大气压力：（Pressure Atmospheres）由大气重量所产生之压力，标准大气压力为29.92″寸汞柱压力. 风压:包括全压(P.T)=静压(Ps)+动压(Pv)即速度压(V.P)。 Total Pressure=Static Pressure+Dynamic(Velocity)Pressure。风机所产生之压力，均以水柱来测量，因风机使用之压力均很小；而水银之密度很大（1mm Hg=13.6mmAq）使用水银柱（mmHg）来测量时，读数不太明显，故多采用水柱（mmAq 或mmH2O）来测量或计算。如：采用水银柱表示时，760mm水银柱=760 mmHg 。选用水柱表示时，100mm水柱=100 mmAq 。=（4″wg） Aq为拉丁文Aqua之简称。1mmAq之压力约=1kg/m2 。 1标准气压=1.0332kgf/cm2=10.34mAg=760mmHg=29.92inHg寸汞柱 (Kg为质量单位,Kgf为重量单位。) 二、压力常用单位（CNS 7778）（注2）大气压Atm.(Pressure Atmospheres)=760mmHg 。压力之表示，以大气压为准，高于此压力者为正压，低于此压力者为负压；速度压必为正压。吋水银（汞）柱：（″Hg）3.377=KPa 。吋水柱：(″Wg or H2O) 0.249=KPa 。

温度计算公式及过程

采用覆盖一层塑料布，当接近临界值时采取覆盖一层岩棉被的保温措施。假设混凝土浇筑入模温度：T 0=26℃ 室外平均气温：Ta=27℃ 每立混凝土水泥用量：mc=410Kg 每立混凝土粉煤灰用量：F=75Kg 混凝土浇筑厚度：h=1.7m 1、计算混凝土绝热温度 )1(.)(e c G m t T mt c --=ρ 其中： mc=410Kg G=375J/Kg m=0.384 经计算可知：Tmax=410x375/0.96x2400=66.73℃ 2、不同龄期混凝土内部温度可按下式估算： Tt=Tmax ×§+T 0+F/50 §---与龄期块体厚度、施工方法等有关的系数 F---粉煤灰用量，取75Kg/m3 T 0---混凝土入模温度，取26℃ 根据上式并参照建筑施工计算手册估算本工程内部温度Tt 最大值出现在浇因3、混凝土保温养护需要覆盖的材料及厚度选择：设用岩棉板保温，其导热系数0.14W/（m ·K ），属易透风的保温材料，取K=2.6 保温材料的厚度，由下式得： δ=0.5h*λi (Tb-Ta)*K/λ(Tmax-Tb) 计算 δ=0.5*1.8*0.14 (25-20)*2.6/2.3*(66.73-25)=0.012米=1.2厘米式中：δ—保温材料厚度 h —混凝土实际厚度 λi —所选保温材料导热系数，选用岩棉板进行保温，取0.14 Tb —混凝土表面温度(℃) Ta —施工期大气平均温度(℃)，取20℃ K —传热系数修正值，取K=2.6 λ—混凝土导热系数，取2.3. Tmax —计算得砼最高温度℃ 故知，用1.2cm 厚岩棉板覆盖保温可控制裂缝出现。

压力换算公式

压力换算压力1巴（bar）=100千帕（KPa）1达因/厘米2（dyn/cm2）=帕（Pa）1托（Torr）=帕（Pa）1毫米汞柱（mmHg）=帕（Pa） 1毫米水柱（mmH2O）=帕（Pa）1工程大气压=千帕（kPa） 1千帕（kPa）=磅力/英寸2（psi）=千克力/厘米2（kgf/cm2） =大气压（atm） 1磅力/英寸2（psi）=千帕（kPa）=千克力/厘米2（kg/cm2） =巴（bar）=大气压（atm） 1物理大气压（atm）=千帕（kPa）=磅/英寸2（psi） =巴（bar） mmaq 是mm 水柱的意思mmaq 是mm 水柱的意思，1mmaq = 1mmAg= PSI英文全称为Pounds per square inch。P是磅pound，S是平方square，I是英寸inch。把所有的单位换成公制单位就可以算出：1bar≈ 1psi== 欧美等国家习惯使用psi作单位在中国，我们一般把气体的压力用“公斤”描述（而不是“斤”），体单位是“kg/cm2”,一公斤压力就是一公斤的力作用在一个平方厘上。而在国外常用的单位是“Psi”，具体单位是“lb/in2”, 就是“磅/平方英寸”，这个单位就像华氏温标（F ）。此外，还有Pa（帕斯卡，一牛顿作用在一平方米上），KPa，Mpa，Bar，毫米水柱，毫米汞柱等压力单位。 1巴(bar)=兆帕(MPa)=100千帕(KPa)= 公斤/平方厘米 1标准大气压（ATM）=兆帕(MPa)=巴（bar）因为单位相差都很小，你又不是工程人员。所以，可以这样记： 1巴（bar）=1标准大气压（ATM）=1公斤/平方厘米=100千帕（KPa)=兆帕（MPa） psi的换算如下： 1标准大气压(atm)=磅/英寸2(psi) 如果你有闲心，又肯钻研，看看这个换算关系表吧！压力换算关系：
