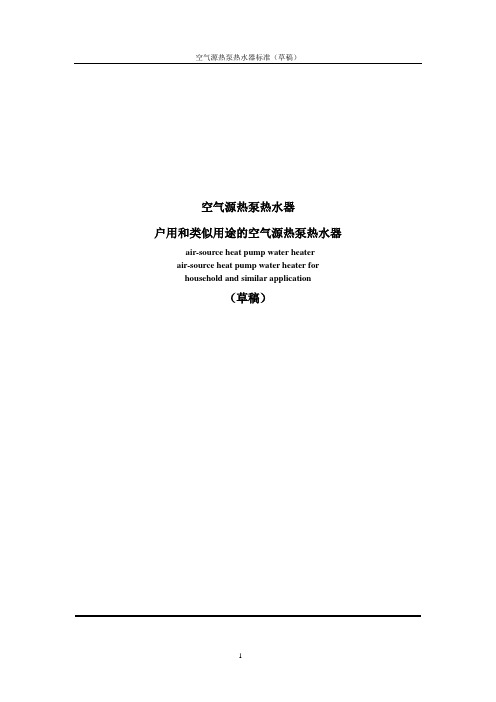

空气源热泵热水器国家标准
中华人民共和国国家质量监督检验检疫总局发布
中国国家标准化管理委员会
前言
本标准附录B为规范性附录、附录A为资料性附录。
本标准由中国机械工业联合会提出。
本标准由全国冷冻空调设备标准化技术委员会（SAC/TC 238）归口。
本标准主要起草单位：广州中宇冷气科技发展有限公司、合肥通用机械研究院、江苏天舒电器有限公司、、广东美的商用空调设备有限公司、合肥通用环境控制技术有限公司。
本标准准参加起草单位：大连冰山集团有限公司、重庆九龙韵新能源发展有限公司、北京同方洁净技术有限公司、广州恒星冷冻机械制造有限公司、艾欧史密斯（中国）热水器有限公司、浙江正理电子电气有限公司、北京华清融利空调科技有限公司、佛山市伊雷斯制冷科技有限公司、劳特斯空调（江苏）有限公司、浙江星星中央空调设备有限公司、泰豪科技股份有限公司、广东申菱空调设备有限公司、上海富田空调冷冻设备有限公司、艾默生环境优化技术（苏州）研发有限公司、（中外合资）滁州扬子必威中央空调有限公司、宁波博浪热能设备有限公司。
本标准主要起草人：覃志成、张秀平、张明圣、王天舒、舒卫民、李柏。
本标准参加起草人：俞乔力、朱勇、刘耀斌、袁博洪、邱步、凌拥军、黄国琦、区志强、丁伟、沙凤岐、黄晓儒、易新文、姚宏雷、文茂华、谢勇、王磊、钟瑜、王玉军、汪吉平。
本标准由全国冷冻空调设备标准化技术委员会负责解释。
本标准是首次制定。
商业或工业用及类似用途的热泵热水机
1、范围
本标准规定了商业或工业用及类似用途的热泵热水机（简称“热水机”）的术语和定义、型式与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于采用电动机驱动，蒸汽压缩制冷循环，名义制热能力3000W以上，以空气、水为热源，以提供热水为目的热泵热水机，其他用途的热泵热水机也可参照使用。
2、规范性引用文件
下列文件中的条款通过本标准的引用而构成本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191包装储运图示标志（GB/T191—2000，eqv ISO 780:1997）
GB/T 1720 漆膜附着力测定法
GB/T 2423.17电工电子产品基本环境试验规程试验Ka：盐雾试验方法（GB/T 2423.17---1999，eqv IEC60068-2-11：1981）
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T 2828.1—2003,ISO 2859:1999 IDT）
GB/T 6388 运输包装收发货标志
GB 8624建筑材料燃烧性能分级方法
GB/T 10870—2001容积式和离心式冷水（热泵）机组性能试验方法
GB/T 13306 标牌
GB/T 13384 机电产品包装通用技术条件
GB/T 17758单元式空气调节机
GB/T 18430.1蒸汽压缩循环冷水（热泵）机组第1部分：工商业用和类似用途的冷水（热泵）机组
JB/T 4330制冷和空调设备噪声的测定
JB/T 4750制冷装置用压力容器
JB/T 7249制冷设备术语
JB 8654容积式和离心式冷水（热泵）机组安全要求
3、术语和定义
JB/T 7249确立的以及下列术语和定义适用于本标准。
3.1热泵热水机heat pump water heater
一种采用电动机驱动，采用蒸气压缩制冷循环，将低品位热源（空气或水）的热量转移到被加热的水中用以制取热水的设备。
3.2空气源热泵热水机air-sorce heatpump water heater
以空气为热源的热泵热水机。
3.3水源热泵热水机water-source heat pump water heater
以水为直接热源或作为传热介质传递热量的热泵热水机
3.4一次加热式热水机one-time heating heat pump water heater
使用侧进水流过热泵热水机一次就达到设定终止温度的热水机
3.5循环加热式热水机circulate heating heat pump water heater
使用侧进水通过水泵多次流过热泵热水机逐渐达到设定终止温度的热水机
3.6辅助电加热式热水机additional electrical heating heat pump water heater
带辅助电加热器（包括后安装的电加热器）与热泵一起使用进行制热的热水机。
3.7初始水温度initial temperature of water
热水机开始加热前，在使用侧总进口处测得的水温度，单位：℃
3.8终止水温度termination temperature of water
a)对一次加热式热水机，指当加热稳定时热水机在使用侧最终出口处测得的水温度，单位：℃。
b)对循环加热式热水机，指热水机加热完成后在储热水箱中测得的平均水温度，单位：℃。
3.9制热量heating capacity
在规定试验工况下，热水机运行时间内提供热水的热量与运行时间之比，单位：KW。
3.10消耗功率heating consumed power
在规定试验工况下，热水机运行时所消耗的总电功与运行时间之比，单位：KW。
3.11性能系数（COP）coefficient of performance
制热量与消耗功率之比，其值用W/W表示。
3.12产水量heating water flow
在规定试验工况下，热水机单位时间内提供的热水流量，单位：m3/h。
3.13其他术语other terms
a)承压式水箱pressure-resistant water tank
指箱体密闭，不与大气相通，并能承受一定水压力的水箱，单位：L。
b)非承压式水箱free-surface water tank
指水箱顶部与大气相通，通过液位控制装置控制其水面的水箱，单位：L。
4、型式与基本参数
4.1型式
4.1.1热水机按使用电源形式分类：
a)单相电源式（220V，50Hz）；
b)三相电源式（380V，50Hz）。
4.1.2热水机按制热方式分类：
a) 一次加热式；
b)循环加热式。
4.1.3热水机按机组结构型式分类：
a)自带水箱；
b)不带水箱。
4.1.4热水机按热源方式分类：
a)空气源式；
b)水源式。
4.1.5辅助电加热式
4.1.6热水机按使用气候环境分为：
类型普通型低温型
最高温度43℃38 ℃
电低温度0℃ -10℃
4.2热水机型号编制方法
热水机水箱的名义容量优选值、名义制热量优选值及型号编制方法见附录A。
4.3基本参数
4.3.1空气源热泵热水机的试验工况见表1，水源热泵热水机的试验工况见表2，融霜的试验条件下见表3。
表1空气源热泵热水机的试验工况单位为℃
热泵
项目类型使用侧（或热水侧）热源侧（空气侧）
初始水
温度
终止水
温度
干球温
度
湿球温度
名义工况普通
型
15
55
20 15
低温
型
9 7 6
最大负荷
工况
普通
型
29 43 26
低温
型
38 23
融霜工况
b
9 55d 2 1
低温工况普通
型
9 55 7 6
低温
型
55d -7d -8d
变工况运
行
普通
型
—9~55 -0d~43 —
低温
型
-10d~38
a 对循环加热式热水机，进行名义工况试验时，使用侧试验系统的试验水量为热水机1h的名义产水量；其他工况试验，使用侧试验系统的试验水量为热水机2h或以上的名义产水量。
b 融霜工况为融霜运行前的条件，表1和表3规定的温度条件均可。
c 或按照制造厂商明示的该工况最高使用侧温度进行试验。
d 或按照制造厂商明示的最低热源侧温度进行试验。
表2 水源热泵热水机的试验工况单位为：℃
试验条件使用侧（或热水侧）热源侧（水侧）
初始水温
度终止水温度进水温度/出水温
度
制热运行名义工况15 55 15/-b
最大负荷
工况
29 25/-b
最小负荷
工况
9 55c 10/-b
变工况运
行
—9-55 10-35/-b
a 对循环加热式热水机，进行名义工况试验时，使用侧试验系统的试
验水量为热水机1h的名义产水量；其他工况试验，使用侧试验系统的试验水量为热水机2h或以上的名义产水量。
b 采用名义制热量及进出5℃温差确定的水流量。
c 或按照制造厂商明示的该工况最高使用侧温度进行试验。
表3融霜的试验条件单位为：℃
工况使用侧（或热水侧）热源侧（空气侧）
初始水温度终止水温
度
干球温度湿球温
度
融霜工况9 55a 2 —
a 或按照制造厂商明示的该工况最高使用侧温度进行试验。
4.3.3热水机名义工况时的性能系数（COP）限值见表4.
表4热水机名义工况时的性能系数（COP）单位为W/W
热水机型式热源型式
空气源式水源式
普通型低温型
一次加热式 3.70 3.10 4.50
循环加热式 3.70 3.10 4.50
3.60 3.00
4.40
5、要求
5.1一般要求
5.1.1热水机应符合本标准的规定,并按经规定程序批准的图样和技术文件制造。
5.1.2热水机的黑色金属制件,表面应进行防锈蚀处理。
5.1.3热水机涂装件,不应有明显的气泡、皱纹、流痕、漏涂、底漆外露等缺陷及其他损伤。
5.1.4热水机电镀件表面不应有剥落、露底、针孔、明显的花斑和划伤等缺陷。
5.1.5热水机内部与制冷剂和润滑油接触的表面应保持清洁、干燥，机组外表面应清洁，管路附件安装应美观大方。
5.1.6热水机装饰性塑料件不得有裂痕、气泡和明显缩孔等缺陷，塑料件按相关标准规定的热老化
和机械强度试验后，不应有明显的碎裂、变形等缺陷。
5.1.7热水机的铭牌和装饰板应经久耐用,经型式试验后不得变形、脱落，其图案和字迹应清晰。
5.1.8热水机的紧固件及其他组件应符合有关标准规定,其易损件应便于更换。
5.1.9热水机的保温层应有良好的保温性能,机组表面不应凝露。保温材料应无毒、无异味且为难燃材料，并应符合GB 8624的要求。
5.1.10热水机承压式水箱进出水管如直接安装于公共供水系统时，进出水管应符合国家有关水管接头标准的要求。
5.1.11电气控制设备
热水机各种控制设备应能正常工作，各种保护器件应符合要求并灵敏可靠。
5.1.12热水机主机各零部件的安装应牢固、可靠，压缩机应具有防振动措施。热水机运转时无异常声响，管路与零部件间不应有相互摩擦和碰撞，热水机的电磁换向阀动作应灵敏、可靠。
5.1.13热水机配置的循环水泵其流量、扬程应保证热水机的正常工作；热水机配置的热源换热器和热水换热器均应满足热水的相关要求。
5.1.14电镀件耐盐雾性
按6.4.11的方法试验后，金属镀层上的每个锈点锈迹面积不应超过1mm 2 ，试件镀层每100cm 2面积上不应有超过2个锈点、锈迹，小于100 cm 2时，不应有锈点和锈迹。
5.1.15涂装件涂层附着力
涂装件的涂层应牢固，按6.4.12的方法试验，其附着力应达到GB/T 1720规定的二级以上。
5.2安全要求
热水机的安全要求应符合JB 8654的有关规定。
5.3 性能要求
5.3.1 制热系统气密性要求
热水机热泵系统各部分应密封，按6.4.1的方法试验，热水机热泵系统各部分不应有制冷剂泄漏现象。
5.3.2 液压要求
5.3.2.1 按
6.4.2.1的方法试验时，热水机使用侧各部位应无异常变形和泄漏。
5.3.2.2 热水机自带承压式水箱的设计压力应不小于0.7MPa,按
6.4.2.2的方法试验时，水箱各部位及接头处不应有异常变形和泄漏现象。
5.3.3 热水机的名义工况性能
5.3.3.1 按
6.4.4.1方法试验时，热水机的实测制热量应不小于名义制热量的95%。
5.3.3.2 按
6.4.4.2方法试验时，热水机的实测制热消耗功率应不大于名义制热消耗功率的110%。
5.3.3.3 性能系数（COP）
按6.4.4.1 方法实测制热量与按6.4.4.2方法实测制热消耗功率的比，应不小于明示值的92%且应不小于表4的规定值。
5.3.3.4 辅助电加热式热水机，按
6.4.4.3方法试验，对其电加热器的实测制热消耗功率要求为：辅助电加热器的消耗功率允差为名义值的-10%~+5%。
5.3.3.5 按
6.4.4.4测定，水源热水机热源侧和不提供水泵热水机使用侧的水侧压力损失应不大于机组明示值的115%。
5.3.4 最大负荷工况要求
按6.4.5的方法试验时，热水机各部件不应损坏，过载保护器不应跳开，热水机应能正常运行。
5.3.5 低温工况要求
按6.4.6的方法试验时，空气源热泵热水机制热各部件不应损坏，高压、防冻及过载保护器不应跳开，机组应能正常运行。
5.3.6 自动融霜
空气源热泵热水机按6.4.7的方法进行融霜试验时，应符合以下要求：
---安全保护元、器件不应动作而停止运行；
---融霜功能正常，融霜彻底，融霜时的融化水应能正常排放；
---在最初融霜结束后的连续运行中，融霜所需的时间总和不应超过运行周期时间的20%，两个以上独立制冷循环的机组，各独立循环融霜时间的总和不应超过各独立循环总运转时间的20%。
5.3.7 最小负荷工况要求
水源热泵热水机应在热源侧采用低温保护，按6.4.8的方法试验时，应符合以下要求：
---保护装置不允许跳开，热水机不能损坏；
---低温保护功能正常，热源水温度等于或高于允许低温温度时热水机应能正常工作。
5.3.8 变工况性能
热水机变工况性能温度条件如表1、表2所示。按6.4.9方法进行试验并绘制性能曲线图或表。
5.3.9 噪声
热水机应进行噪声测量，按6.4.10的规定进行测量，实测最大噪声值应不大于表5的规定值，且不应大于机组明示值，允差+3dB（A）。
表5 噪声限值
名义制热量/KW
噪声限值（声压级）／Db(A)
空气源水源不带水泵带水泵
≦2065 67 63
﹥20～50 68 70 66
﹥50～80 71 73 69
﹥80～150 74 76 72
﹥150 明示值
5.4其他要求
对于自带水箱的热水机，热水贮存性能（保温及使用）见表6.
表6 自带水箱的热水机保温及使用性能试验要求
名义容量/L ≦300﹥300～500
保温性能放置13h后水
温/℃
≧（T2-6）≧（T2-5）
使用性能放水量/
（L/min）
10 15
注：T2为终止水温度。
注：T2为终止水温度。
5.4.1保温性能
按6.6.2.1方法试验时，放置13h后热水的温度应符合表6规定。
5.4.2使用性能
按6.6.2.2的方法试验时，放水量同水箱额定容量比值不低于65%。
5.4.3热水机水箱容量
按6.6.2.3的方法试验时，热水机水箱容量允许偏差为±10%。
6 、试验方法
6.1 试验条件
6.1.1 温度条件：空气源式热水机的水温及空气干、湿球温度偏差按表1的规定；水源式热水机的水温偏差按表2的规定。
6.1.2 电源条件：热水机应其铭牌规定的额定电压和额定频率下运行，其偏差不应大于名义值的±1%。
6.2 试验用仪器仪表
6.2.1 试验用仪器仪表应经法定计量检验部门检定合格，并在有效期内。
6.2.2 测量仪表精度：按GB/T 10870—2001附录A的规定。
6.2.3 测量规定如下：
a)测量仪表的安装和使用按GB/T 18870的规定。
b）热水机的空气干、湿球温度按GB/T 18430.1规定的机组空气干、湿球温度的测量方法测量。
6.3 试验的一般要求
6.3.1 热水机所有试验应按铭牌上的额定电压和额定频率进行。
6.3.2 被试热水机应按照制造厂的安装规定，使用所提供或推荐使用的附件、工具进行安装。
6.3.3 除按规定的方式进行试验所需要的装置和仪器的连接外，对热水机不应进行更改和调整。
6.3.4 必要时，试验机组可按制造厂的规定抽真空和充注制冷剂。
6.3.5 空气源热泵热水机的环境应充分宽敞，热水机附近的风速应减小到充分低的值，以免影响机组的性能。
6.3.6 热水机进行名义制热工况试验时，试验工况各参数的读数允差应符合表7的规定。
表7 制热量试验的读数允差
参数读数的平均值对额
定工况的偏差各读数对额定工况的
最大偏差
使用侧进口空气温度℃干
球
±1.0±1.0
湿
球
±0.5±0.5
水温进
口
±0.3±0.3
出
口
电压% ±1.0±2.0
液体体积
流量
压力±2±5
6.3.7 热水机进行性能试验时（除名义制热工况外），试验工况各参数的读数允差应符合表8的规定。表8 性能试验的读数允差单位为℃
试验工况测量参数读数与规定值的最大允许
偏差
最小运行试
验空气温度±1.0水温±0.6
最大运行试
验空气温度±1.0水温±0.6
融霜工况空气温度±6.0
水温初始水温±3.0
终止水温±1.0其他试验空气温度±1.0
水温±0.6
6.4 气密性和液压试验
6.4.1 气密性试验
热水机制热系统在正常的制冷剂充注量下，不通电置于环境温度为16℃～35℃的室内，用灵敏度为1×10-6Pa·m3(泄漏量为7.5g/a)的检漏仪进行检验，应符合5.3.1的规定。
6.4.2 液压试验
6.4.2.1 热水机使用侧在1.25倍设计压力下，按JB/T 4750中液压试验方法进行检验，应符合5.3.2.1的规定。
6.4.2.2 往承压式水箱内充入洁净水并保证1.25倍设计压力，观察各部位及接头处，应符合5.3.2.2的规定。
6.4.3 电气控制设备试验
热水机在接近名义制热工况条件下连续运行，检查电气控制设备和保护器件，应符合5.1.1.1的规定。
6.4.4 热水机名义工况性能试验
6.4.4.1 制热量试验
在表1、表2规定的名义工况和6.1.2规定的电源条件下，用附录B的方法测定热水机的制热量。辅助电加热不应打开。
6.4.4.2 制热消耗功率试验
按附录B的方法测定制热量的同时，测定热水机运行时所消耗的总功率。
6.4.4.3 辅助电加热式热水机电加热器试验
辅助电加热式热水机按6.4.4.1进行热泵制热量试验时，待终止水温度达到制造厂规定的温度后，给辅助电加热器通电，并测定消耗的电功率，应符合5.3.3.4的规定。
6.4.4.4 水侧压力损失试验
水侧压力损失按GB/T 18430.1规定的机组水侧压力损失的测量方法测定。测得使用侧和热源侧的压力损失应符合5.3.3.5的规定。
6.4.5 最大负荷工况试验
6.4.5.1 一次加热式热水机
在额定频率下，试验电压分别为额定电压的90%和110%，按表1、表2的制热量最大负荷工况运行，在达到稳定后，连续运行1h；然后停机3min（此间电压上升不超过3%），再启动运行1h。
6.4.5.2 循环加热式热水机
在额定频率下，试验电压分别为额定电压的90%和110%，按表1、表2规定的制热最大负荷工况和试验水量运行，在热水机使用侧水箱温度达到本工况终止水温度后停机。停机10min后（此间电压上升不超过3%，同时调节使用侧水箱温度达到本工况初始水温度），再启动运行至终止水温度后停机。
6.4.6 低温工况试验
6.4.6.1 一次加热式热水机
空气源热泵热水机在额定电压和额定频率下，按表1规定的制热低温工况运行6h，应符合5.3.5的规定。
6.4.6.2 循环加热式热水机
空气源热泵热水机在额定频率、额定电压下，按表1规定的制热低温工况和试验水量运行，在热水机使用侧水箱温度达到本工况终止水温度后停机。停机10min后（此间电压上升不超过3%，同时调节使用侧水箱温度达到本工况初始水温度），再启动运行至终止水温度后停机。
6.4.7 自动融霜试验
6.4.
7.1 一次加热式热水机
空气源热泵热水机在额定频率、额定电压下，按表1或表3的融霜工况，连续进行热泵制热，最初的融霜周期结束后，再继续运行3h.
6.4.
7.2 循环加热式热水机
空气源热泵热水机在额定频率、额定电压下，按表1或表3规定的融霜工况和试验水量运行，在热水机热源侧水箱温度达到本工况终止水温度后停机。
6.4.8 最小负荷工况试验
6.4.8.1 一次加热式热水机
水源热泵热水机在额定频率、额定电压下、按表2规定的最小运行制热工况运行，热水机应能连续运行至少30min。
6.4.8.2 循环加热式热水机
水源热泵热水机在额定频率、额定电压下，按表2规定的制热低温工况和试验水量运行，在热水机热源侧水箱温度达到本工况终止水温度后停机。
6.4.9 变工况试验
在表1、表2某一条件改变时，其他条件按名义工况时的流量和温度条件进行试验，测定其制热量以及对应的消耗功率。该试验应包括表1、表2中相应的工况温度条件点。将试验结果绘制成曲线图或表格，每条曲线或表格应不小于4个测量点的值。
6.4.10 噪声试验
热水机在额定电压、额定频率下，在接近名义工况，按JB/T 4330-1999中附录D的方法测量机组的噪声。
6.4.11 电镀件耐盐雾性试验
热水机的电镀件应按GB/T 2423.17进行盐雾试验。试验周期24h。试验前，电镀件表面清洗除油，试验后，用清水冲掉残留在表面上的盐分，检查电镀件腐蚀情况，其结果符合5.1.14规定。
6.4.12 涂装件涂层附着力试验
热水机的涂装件应按GB 1720进行附着力试验，其附着力应符合5.1.15的规定。
6.5 安全性能试验
热水机的安全性能试验按JB 8654的有关规定进行。
6.6 热水贮存性能试验
6.6.1 试验条件
a)环境温度为20℃±5℃；
b)供水温度为15℃±5℃；
c)贮水取热水的流量按表6；
d)取热水配管使用全长为1.5m～2m的耐热性合成树脂管或者橡胶管，不作保温；
e)测定时的大气为不受风影响的状态。
6.6.2 试验方法
6.6.2.1 保温性能试验
水箱加满水，将热水机的终止加热温度整定到55℃±3℃，连续开机至调温器发生动作后，切断电源和水源，保持自然状放置13h。测量得到水箱内的平均水温应符合表6要求。
6.6.2.2 使用性能试验
水箱加满水，将热水机的终止加热温度整定到55℃±3℃，连续开机至调温器发生动作后，切断电源。按表6的放水流量要求，测量放水降至比最高水温低10℃时的放水容量，该容量同热水机额定容量的比值应符合5.4.2要求。
6.6.2.3 热水机水箱容量试验
将水装满水箱后（带水位开关的水箱，以水位开关动作时的容量作为最大容量），在其排水口接上流量表，从排水口排水，排水完后读取数据，此值应符合5.4.3的要求。
7、检验规则
7.1 检验类别
热水机的检验分出厂检验、抽样检验和型式检验三类。
7.2 出厂检验
每台热水机均应作出厂检验。检验项目、要求和试验方法按表9规定。
7.3 抽样检验
7.3.1 热水机应从出厂检验合格的产品中抽样，检验项目和试验方法应按表9的规定。
7.3.2 抽样方法按GB/T 2828.1进行,逐批检验的抽检项目、批量、抽样方案、检查水平及合格质量水平等由制造厂质量检验部门自行决定。
7.4 型式检验
7.4.1 下列情况之一的应做型式检验，检验项目、要求和试验方法按表9的规定。
a) 试制新产品；
b) 间隔一年以上再生产时；
c) 连续生产中的产品，每年不少于一次；
d) 当产品在设计、工艺和材料等有重大改变时；
e) 出厂检验结果与上次型式检验有较大差异时。
7.4.2 型式检验运行时如有故障，在故障排除后应重新试验。
表9 出厂、抽样和型式检验的项目、要求和试验方法
8、标志、包装、运输和贮存
8.1 标志
8.1.1 每台热水机应在明显位置设置永久性铭牌，铭牌应符合GB/T13306的规定，铭牌内容应包括：
a) 制造厂名称及商标；
b) 产品型号和名称；
c) 气候类型；
d) 主要技术性能参数 [名义制热量、名义产水量、制冷剂代号及其充注量、电源（电压、相数、频率）、保护类别、噪声、额定电压、额定频率、额定电流、输入功率、水侧压力损失、使用侧水压差（对于提供水
泵的机组）等]。
e) 产品出厂编号；
f) 生产日期。
8.1.2 其他标志要求：热水机相关部位上应有标明运行状态的标志「如进、出水口、排污口和制冷剂气阀、液阀等、安全标识（如接地装置、警告标识等）」。
8.1.3 热水机包装箱上应有下列标志
a) 制造单位名称；
b）产品型号、名称和商标；
c）净质量、毛质量；
d）包装外形尺寸；
e）执行标准；
f）其他标志（或：有关包装、储运图示标志，运输包装收发货标志应分别符合GB/T 6388和GB/T 191的有关规定）。
8.1.4 应在相应地方（如铭牌、产品说明书等）标注产品执行标准编号。
8.2 包装
8.2.1 热水机在包装前应进行清洁处理，各部件应清洁、干燥，易锈部件应涂防锈剂；热水机应外套塑料罩或防潮纸并应固定在包装箱内，其包装应符合GB/T 13384的规定。
8.2.2 包装箱内应附随机文件，随机文件包括产品合格证、产品说明书和装箱单。
8.2.2.1 产品合格证的内容包括：
---型号和名称；
---出厂编号；
---制造厂名称和商标；
---（检验结论）；
---检验员签章；
--检验日期。
8.2.2.2 产品说明书的内容包括：
---主要技术参数，如产品型号和名称、工作原理、适用范围、执行标准、主要技术参数（除铭牌标示的主要技术性能参数外，还应包括最大总功率、最大运行电流等）；
---变工况曲线图；
---产品的结构示意图、热水系统图、电气原理图及接线图等；
---安装说明和要求、使用要求、维修及注意事项。
8.3 运输和贮存
8.3.1 热水机在运输和贮存过程中不应碰撞、倾斜、雨水淋湿。
8.3.2 热水机应贮存在干燥、通风良好的仓库中，并注意电气系统的防潮。
附录A（资料性附录）
热水机水箱名义容量优选值、名义制热量优选值及型号编制方法
A.1 热水机水箱的名义容量优选值如下，单位为L：
300，400，500，600，800，1 000，1 500，2 000，3 000，4 000，5 000，6 000，8 000，10 000，15 000，20 000，25 000，30 000，……（按等差级数递增）。
A.2 热水机的名义制热量优选值如下，单位为KW:
3,4,6,8,10,12,14,16,18,20,25,30,40,60,80,100,120,140,160, ……（按等差级数递增）。
A.3 机组的型号表示方法：
I 表示单相电源（220V，50Hz）
Ⅱ表示三相电源（380V，50Hz）
名义工况下名义制热量，单位：KW
热水机代号
按制热方式分类，一次加热式用Y表示，辅助电加热式+ 一次加热式用DY表示，辅助电加热式+循环加热式用DX表示
结构型式，不带水箱用F表示，自带水箱无代号
K表示空气源热泵热水机，S表示水源热泵热水机
D表示低温型热泵热水机，普通型低温型热泵热水机无代号
A.3.1 型号示例：
DKYRS-20I表示使用单相电源（220V），名义工况下名义制热量为20KW的自带水箱空气源一次加热式低温型热泵热水机。
KFXRS-12Ⅱ表示使用三相电源（380V），名义工况下名义制热量为12KW的不带水箱空气源循环加热式普通型热泵热水机。
KFDYRS-160Ⅱ表示使用三相电源（380V），名义工况下名义制热量为160KW的不带水箱空气源辅助电加热式型热泵热水机。
SDXRS-20I表示使用单相电源（220V），名义工况下名义制热量为20KW的自带水箱水源辅助电加热式、循环加热式普通型热泵热水机。
SFYRS-12Ⅱ表示使用三相电源（380V），名义工况下名义制热量为12KW的不带水箱水源一次加热式普通型热泵热水机。
附录B(规范性附录)
热水机性能制热量试验方法
B.1 试验方法分类
B.1.1 本附录规定了两种试验方法
a)一次加热式热泵热水机的试验方法；
b）循环加热式热泵热水机的试验方法。
B.2 一次加热式热水机的试验方法
B.2.1 试验装置
B.2.1.1 热源侧
按照GB/T 10870—2001中5.1.1的规定提供水条件；空气侧采用GB/T 17758规定的空气焓差法中的室内空调装置使其达到热源侧环境温度条件。
B.2.1.2使用侧
试验装置如图B.1所示
1---试验水箱；
2---温度计；
3---被试机；
4---流量计。
图B.1 一次加热式热泵热水机试验装置
B.2.2 试验要求
B.2.2.1 机组的使用侧和热源侧的进（出）水温度，热源侧的空气温（湿）度、流量以及所有这些参数的允许偏差应符合考核工况表规定试验工况的要求。
B.2.2.2 电源的电压、频率符合试验工况的要求。
B.2.3 试验规定
B.2.3.1 一般规定
按GB/T 10870—2001中4.1的规定
B.2.3.2 试验规定
热水机的进（出）水应符合考核工况表规定试验工况的要求测量应在机组试验工况稳定30min后进行，
每隔10min测量记录一次，直至连续4次的测量数据满足工况和测量规定为止；第一次测量至第四次测量记录的时间称为试验周期，在该周期内允许压力、温度、流量和液面作微小的调节。
B.2.4 机组制热量
机组制热量按GB/T 10870—2001中5.1.4规定计算。
B.3 循环加热式热水机的试验方法
B.3.1 试验装置
B.3.1.1 热源侧
按GB/T 10870—2001中5.1.1规定提供水侧条件；空气侧采用GB/T 17758规定的空气焓差法中的室内空调装置使其达到热源侧环境温度条件。
B.3.1.2 使用人侧
试验装置如图B.2所示，循环加热式热水机按热水机提供水泵和热水机不提供水泵分为两种形式。
对于不提供水泵的热水机，选配水泵，使循环水流量保持一定值。循环水流量的值由在机组名义制热量条件下，假设循环水在热水机换热端温升5℃计算得到。
qv=0.86×qn/5 ……………………………(B.1)
式中：
qv ---循环水流量，单位为立方米每小时（m3/h）；
Qn---热泵热水机名义制热量，单位为千瓦(kW）。
对于提供水泵的热水机，热水机提供的水泵按正常使用情况运行，调节试验装置，使热水机的进出口压差保持在设计值。
1――被试机组；
2――水泵；
3――标准水箱；
4――温度计。
图B.2 循环加热式热泵热水机使用侧试验装置
标准水箱液面高为H，分别在标准水箱液面高1/4H附近处和3/4H附近处同一水平方向分别均匀布置4个温度测点，共8个温度测点。
B.3.1.3 应记录的数据
a）热源侧：干球温度、湿球温度（空气源热水机）；进水温度、水流量（水源热水机）；
b) 使用侧：被加热水的质量，加热时间，加热时间内的热水机耗电量，初始水温度，终止水温度，循环水流量。
B.3.2 试验要求
B.3.2.1 热水机的使用侧和热源侧的进（出）水温度，热源侧的空气温（湿）度以及所有这些参数的允许偏差应符合考核工况表规定试验工况的要求；标准水箱内的水量为热泵热水机lh加热的产水量。
B.3.2.2 电源的电压、频率符合试验工况的要求。
B.3.2.3 试验设备需进行标定。
B.3.2.4 管道和标准水箱需进行保温处理。
B.3.2.5 标准水箱内各测点温度与平均温度之差的绝对值应不大于0.3℃。
B.3.3 试验装置的标定
B.3.3.1 试验装置应定期进行标定试验，以验证试验装置的测量准确度。标定试验至少每半年一次。试验装置作重大改变后也应进行标定试验。
B.3.3.2 标定试验的装置如图B.3所示。标定装置代替被测试热泵热水机连接到测试装置上。
B.3.3.3 在标定试验时，调节热源侧和使用侧工况使之与热水机试验考核工况表相一致，并在允许偏差范围内。
1――电加热器或其他换热设备；
2——水泵；
3——标准水箱；
4――温度计。
图B.3 循环加热式热泵热水机的试验标定装置
B.3.3.4 标定装置采用电加热器或其他换热设备，电加热器的输入热量按下式计算：
φr＝Pr…………………………(B.2)
式中：
φr——电加热器的制热能力，单位为千瓦（kW）；
Pr——电加热器的输入功率，单位为千瓦（kW）。
B.3.3.5 标定装置的输出热量按式B.3计算。
B.3.3.6 标定装置的输入热量（电加热器输入热量按式（B.2）计算）与测得的输出热量之差应在4%以内，则认为试验装置是合格的。
B.3.4 试验规定
B.3.4.1 一般规定
按GB/T 10870—2001中4.1的规定。
B.3.4.2 试验规定
保证测试前机组、管道及水箱内水排尽。向测试水箱补入一定质量的水，水的质量为该试验工况下要求的试验水量，见表2或表3。
当进水温度稳定在略低于表2或表3规定的初始水温度值，且热源测温度符合表2或表3规定值时，开机运行。标准水箱内水的平均温度达到表2或表3规定的该试验工况下的终止水温度后，关机。
在测试水箱注水端布置流量计，或利用称重的方式记录注入标准水箱水的质量。在测试水箱内布置温度测点，记录标准水箱内水的平均温度。功率计记录从试验计时点开始（水箱内水平均温度为试验工况表规定的该试验工况下的初始水温度）到计时点终止（水箱内水的平均温度为试验工况表规定的该试验工况下的出水温度）的被试机耗电量。
B3.5 机组制热量
机组制热量按式B.3计算:
Qh= C×G×(t2－t1)/(3600×H×1000)＋QX＋Q1 ……………(B.3)
式中：
Qh—-热泵热水机制热量,单位为千瓦（kW）；
C—平均温度下水的比热容,单位为焦耳每千克摄氏度［J/(kg.℃)］；
G—被加热水质量,单位为千克（kg）；
t1—初始水温度，即为计时点开始时水箱内水的平均温度,单位为摄氏度（℃）；.
t2—终止水温度,即为计时点结束时水箱内水的平均温度,单位为摄氏度（℃）；
H—加热时间,即为计时点计时开始到计时结束所用时间,单位为小时(h)；
QX—标准水箱和管道的蓄热,单位为千瓦(kW)；
Q1—标准水箱和管道的漏热,单位为千瓦(kW）。
其中，QX按式（B.4）计算：
QX= ×（t2-t3）…………………(B.4)
式中：
Ci—平均温度下管道和水箱各部件的比热容，单位为焦耳每千克摄氏度［J/(kg.℃)］；
Gi—管道和标准水箱各部分的质量，单位为千克（kg）。
B.3.6 机组消耗功率
E=N0/H …………………(B.5)
式中：
E—机组消耗功率，单位为千瓦(kW)；
N0—热泵热水机加热一个周期的总耗功，单位为千瓦小时(kW.h)。
注：制热量Qh和耗电量N0不包括辅助电加热的制热量和耗电量。
B.3.7 性能系数(COP)计算
COP=Qh/E …………………(B.6)
空气源热泵热水器国家标准全文
空气源热泵热水器国家标准 中华人民共和国国家质量监督检验检疫总局发布 中国国家标准化管理委员会 前言 本标准附录B为规范性附录、附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC 238）归口。 本标准主要起草单位：广州中宇冷气科技发展有限公司、合肥通用机械研究院、江苏天舒电器有限公司、、广东美的商用空调设备有限公司、合肥通用环境控制技术有限公司。 本标准准参加起草单位：大连冰山集团有限公司、重庆九龙韵新能源发展有限公司、北京同方洁净技术有限公司、广州恒星冷冻机械制造有限公司、艾欧史密斯（中国）热水器有限公司、浙江正理电子电气有限公司、北京华清融利空调科技有限公司、佛山市伊雷斯制冷科技有限公司、劳特斯空调（江苏）有限公司、浙江星星中央空调设备有限公司、泰豪科技股份有限公司、广东申菱空调设备有限公司、上海富田空调冷冻设备有限公司、艾默生环境优化技术（苏州）研发有限公司、（中外合资）滁州扬子必威中央空调有限公司、宁波博浪热能设备有限公司。 本标准主要起草人：覃志成、张秀平、张明圣、王天舒、舒卫民、李柏。 本标准参加起草人：俞乔力、朱勇、刘耀斌、袁博洪、邱步、凌拥军、黄国琦、区志强、丁伟、沙凤岐、黄晓儒、易新文、姚宏雷、文茂华、谢勇、王磊、钟瑜、王玉军、汪吉平。 本标准由全国冷冻空调设备标准化技术委员会负责解释。 本标准是首次制定。 商业或工业用及类似用途的热泵热水机 1、范围 本标准规定了商业或工业用及类似用途的热泵热水机（简称“热水机”）的术语和定义、型式与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存等。 本标准适用于采用电动机驱动，蒸汽压缩制冷循环，名义制热能力3000W以上，以空气、水为热源，以提供热水为目的热泵热水机，其他用途的热泵热水机也可参照使用。 2、规范性引用文件 下列文件中的条款通过本标准的引用而构成本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191包装储运图示标志（GB/T191—2000，eqv ISO 780:1997） GB/T 1720 漆膜附着力测定法 GB/T 2423.17电工电子产品基本环境试验规程试验Ka：盐雾试验方法（GB/T 2423.17---1999，eqv IEC60068-2-11：1981） GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T 2828.1—2003,ISO 2859:1999 IDT） GB/T 6388 运输包装收发货标志 GB 8624建筑材料燃烧性能分级方法 GB/T 10870—2001容积式和离心式冷水（热泵）机组性能试验方法 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 17758单元式空气调节机 GB/T 18430.1蒸汽压缩循环冷水（热泵）机组第1部分：工商业用和类似用途的冷水（热泵）机组
gb21455-2019
修订了产品能效等级指标（见第4章）；修订了产品能效限定值（见5.1）。本标准由国家标准化管理委员会、国家发改委资源节约与环境保护司提出。本标准由国家标准化管理委员会归口。本标准主要起草单位：中国标准化研究院、珠海格力电器有限公司、广东美的制冷设备有限公司、青岛海尔空调有限公司、中国家用电器研究院、合肥通用机电产品检测院有限公司。，北京理工大学、上海交通大学、上海海利电器有限公司、华南理工大学、艾默生研发及整体解决方案中心、国际铜业协会（中国）、浙江三华智能控制有限公司、大金（中国）投资有限公司。，四川长虹空调有限公司、上海三菱电机·三菱空调电器有限公司、沈阳中航三洋制冷设备有限公司、威凯检测技术有限公司、广州松下空调有限公司、大津机电设备（西安）有限公司。，广东珠海海芝空调设备有限公司广东海信松下空调设备有限公司。，本标准主要起草人：程建红、谭建明、张浩、张明杰、蔡宁、张明生、李红旗、丁国良、周毅、吴江红、郭卫华、刘猛、沈军、袁泽、张建强、陈进、刘凡、卢东明、蒋华伟、吴志东、陈俊良、贾伟强、杨景涛、谢立昌，周英涛、张天顺、郑崇凯、胡根、卢宏伟、孙敏、杨杰、何婷婷。本标准代替的标准历次版本为：GB 2021.3-1989、GB 2021.3-2000、GB 2021.3-2004、
GB 2021.3-2010；GB 21455-2008、gb21455-2013。I gb21455-2019《房间空调器能效限定值及能效等级1范围》。本标准规定了房间空调器的能效等级、能效限定值和试验方法。本标准适用于带风冷冷凝器、全封闭式电动压缩机、额定制冷量不大于14000W的房间空调器，T1气候型、低环境温度空气源热泵热风机，公称制热量不大于14000W。本标准不适用于移动式空调器、多联机空调机组和管道送风空调器。2规范性引用文件下列文件对本文件的应用至关重要。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改件）适用于本文件。GB/T7725-2004《房间空调器》GB/t35758-2017《家用电器备用功率测量方法》JB/t13573-2018《低环境温度空气源热泵热风机3术语和定义》GB/T7725-2004、JB/t13573-2018中定义的术语和定义适用于本文件。3.1房间空调器能效最低允许值为房间空调器能效最低允许值。3.2采暖季低环境温度空气源热泵热水器能效最低允许值。3.3备用电源产品处于通电模式但不处于工作状态的电源。此模式是设备能耗最低的模式。在待机状态下，设备可以随时监控来自遥控装置、内部传感器或类似装置的控制信号，使其进入工作状态。注：此模式不包括具有类似功能的保护装置（如
热泵热水器技术的五大标准
热泵热水器技术的五大标准 额定运行的进风温度 GB/T23137-2008《家用和类似用途热泵热水器》将20℃作为空气源热泵热水器额定运行的进风温度。该温度比国际电工委员会（IEC）推荐的进风温度高5℃，比日本制冷工业协会（JRA）标准规定的进风温度高4℃。然而，这看似不大的差异却影响深远。 额定运行条件下的运行参数是产品性能的代表性指标，出于市场竞争的考虑，制造企业在设计时都尽可能在额定运行条件下维持较高的蒸发温度，以提高制热能力和效率。但是，现有空调压缩机的冷凝温度上限一般为65℃，通常在热水温度达到55℃时，冷凝温度已经接近该上限范围。考虑到性能参数分布具有一定的离散性以及冷凝器的技术经济性等因素，热泵制造企业很难采取类似在空调设计中保留温度裕量的措施，来保证产品的可靠性。因此，热泵热水器制造企业采用了多种解决方案，如使用动作温度较高的压力开关，使压缩机在短期内以高于上限值的冷凝温度运行；采取冷凝温度上限较高的T3气候类型压缩机，允许冷凝温度高达70℃等。其中，最引人注目的是开发热泵热水器专用压缩机。 然而，由于空气源热泵的制热能力受进风温度影响较大，在住宅场所使用时，当进风温度较低时，会出现热水不够用的情况。一般情况下，在进风温度达到15℃时，空气源热泵热水器的制热能力可以达到较高水平，不会出现热水不够用的情况。如果将15℃作为额定运行的进风温度，热泵热水器的防超温保护功能在进风温度超过15℃时将发挥作用，通常的措施是减少蒸发器的空气流量，降低蒸发温度，从而降低系统热负荷，这使冷凝温度受到限制。这种措施对于防止系统超温运行是简单有效的。因此，笔者认为，对于热泵热水器而言，冷凝温度上限为65℃的常规空调压缩机足以胜任热泵系统要求。 CO2为制冷剂的热泵热水器 GB/T23137-2008的附录A（资料性附录）《以CO2为制冷剂的热泵热水器》的内容基本源于JRA4050:2007《家用热泵热水器》。如果对热泵制冷系统的压力安全特性进行比较，就会发现CO2为制冷剂的热泵热水器与常规使用碳氟类制冷剂的热泵热水器之间存在差异。前者采用跨临界循环导致压力安全特性与后者存在较大差异，而且前者的系统压力较高。 目前，国内尚未发布针对这类问题的适用标准。国际上，除了JRA标准，已经正式发布的标准有欧盟EN378系列标准2008版以及正在修订的ISO5149系列标准。由于标准体系的差异，关于制冷系统的压力安全要求，JRA标准与EN标准和ISO标准存在一些差异，EN378和ISO5149属于ISO/IEC体系，GB/T23137-2008引用的安全标准是GB4706.32-2004《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》，GB4706.32-2004关于压力安全部分则引用了GB9237-2001《制冷和制热用机械制冷系统安全要求》，而GB9237-2001等效采用ISO5149:1993。换言之，按中国标准管理体系的做法，今后正式制定以CO2为制冷剂的热泵热水器的安全要求，将采用IEC/ISO体系中的相应标准。 由此可见，在将要制定的标准中，关于CO2跨临界循环的压力安全将有别于
空气能热水器使用说明书
空气源热泵热水器原理 由生活中的常识中我们可以知道，热水可以自己慢慢向空气中放热，冷却成凉水，这表明热量可以从温度高的物体——热水自动的传递到温度低的物体——空气。那么可不可以将这个过程反过来进行，将温度较低的空气中的能量向热水中转移呢？热力学第二定律指出：不可能把热从低温物体传到高温物体而不引起其他变化。这就是说，热量能自发的从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。但这并不是说热量就不能从低温物体传向高温物体，就向水泵能够使水从低处流向高处一样，热泵通过消耗一部分电能，也能够使热量从低温物体传到高温物体。空气源热泵热水器就是根据这样一个原理来工作的，通过消耗少量的电能驱动压缩机，使制冷剂吸收空气里的热量来加热生活用热水的，其制热效果比传统热水器高出3倍，而消耗的电能仅为普通热水器的三分之一，并能从根本上杜绝了漏电、一氧化碳中毒的危险 热泵热水器的工作过程如下：如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，变成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质（如空气、井水）中的热量，变成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。 与其他形式的热水器相比，热泵热水器主要有安全、节能、环保的特点。 安全性： 传统热水器以燃气、电和太阳能为主，三分天下，燃气热水器安全性较差，燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件，电热水器的漏电隐患和住宅接地不良也对消费者的生命安全造成严重威胁，太阳能热水器储水式
的特点决定了其在晴天时，水温可能很高，造成烫伤，阴雨天的电辅助加热却留下安全隐患，与以上热水器不同，热泵热水器制热过程是通过压缩机排出的高温高压制冷剂气体加热水罐中的水，电主要用于压缩机，制热后的气体通过外盘式的盘管与搪瓷水罐中的水交换热量，水电完全分离，这样，既不存在漏电隐患，省去了防漏电的烦恼，也避免了电加热管表面温度高，易结垢并影响加热效率的弊端，真正作到绝对安全。 节能性： 由于采用热泵技术，可将大量低品位的热源（空气中的热量）通过压缩机和制冷剂，转变为高品位的可利用的热能，热泵热水器由于吸收了大量空气中的热量，能效比平均在3以上，即热泵热水器的压缩机每耗一度电，可产生电加热消耗3度电产生的热水，极大的节省了能源。 ; 以120升热泵热水器为例，压缩机功率为500瓦，热效率值为370%（标准工况环境温度为20℃），是普通电热水器的四倍左右（电热水器热效率为9 5%），大大节省了电能，同样120升水从15℃升到55℃，普通电热水器需要6Kw，康特姆热泵热水器仅需1.5 Kw，不仅仅节省了费用，大面积推广也可极大的缓和电力紧张情况，具有很大的现实意义。 下面是几种热水器的经济对比，以120升，温度从15℃升到55℃为例，对比如下： 热水器种类热泵热水器电热水器太阳能热水器燃气热水器 燃料种类电电电天然气 有无污染无无无有 有无危险性无有触电隐患有触电隐患危险 是否方便方便较方便不方便较方便 燃值860大卡/Kwh860大卡/Kwh860大卡/Kwh9000大卡/m3 热效率370%95%280%70% 燃料单价0.5元/Kwh0.5元/Kwh0.5元/Kwh 2.0元 120升水费用0.75元 2.94元 1.0元 1.5 年运行费用273.8元1073.1元365元547.5元 注：热泵热水器的热效率采用标准工况环境温度20℃，水温15℃计算，太阳能热水器以带电辅助加热的为对比对象，全年阴天按120天核算，热效率为280%。热泵热水器的环 保性：与燃气热水器相比无任何排放，其制冷剂选用R417A，是一种环保制冷剂，对臭氧层零污染，是R22的理想替代产品，目前，该产品在欧洲替换制冷剂市场占80%以上的市场份额，被广泛地用于商场、宾馆、超市和办公场所等中央空调制冷剂的替换，其节能、环保、高效和替换简单（不用换压缩机和膨胀阀）等特点，使其已成为欧洲替换R2 2的首选产品。 各种热水器加热方式比较(以每天产生10吨热水,温差45℃计算,制热量为450000大卡)
空气源热泵热水系统施工验收标准
空气源热泵热水系统施工及验收标准 一、设备安装 1、组合式热泵的安装 1)制冷设备、制冷附属设备、管道、管件及阀门的型号、规格、性能及技术参数 等必须符合设计要求;设备机组的外表应无损伤、密封应良好,随机文件和配件 应齐全; 2)设备安装的位置、标高和管口方向必须符合设计要求; 3)制冷设备或制冷附属设备安装必须稳固,用地脚螺丝固定时,螺栓必须拧紧,并 有防松动措施; 4)直接膨胀表面式冷却器的外表应保持清洁、完整,空气与制冷剂应呈逆向流动； 表面式冷却器与外壳四周的缝隙堵严,冷凝水排放应畅通; 5)制冷设备的各项严密性实验和试运行的技术数据,均应符合设备技术文件的规 定;对组装式的制冷机组和现场充注制冷剂的机组,必须进行吹污、气密性实验、 真空实验和充注制冷剂捡漏实验,其相应的技术数据必须符合产品技术文件和 有关现行国家标准、规范的规定; 2、制冷系统管道、管件和阀门的安装应符合下列规定： 1)制冷系统的管道、管件和阀门的型号、材质及工作压力等必须符合设计要求, 并应具有出厂合格证、质量证明书； 2)制冷剂液体管不得向上装成“Ω”形;气体管道不得向下装成“U”形特殊回 油管除外；液体支管引出时,必须从干管底部或侧面接出；气体支管引出时, 必须从干管顶部或侧面接出；有两根以上得支管从干管引出时,连接部位应错 开,间距不应小于2倍支管直径,且不小于200mm； 3)制冷剂阀门安装前应进行强度和严密性试验; 4)水平管道上的阀门的手柄不应朝下；垂直管道上的阀门手柄应朝向便于操作的 地方； 5)自控阀门安装的位置应符合设计要求;电磁阀、调节阀、热力膨胀阀、升降式 止回阀等的阀头均应向上；热力膨胀阀的安装位置应高于感温包,感温包应装 在蒸发器末端的回气管上,与管道接触良好,绑扎紧密；
EN16147
空气能热泵热水器欧洲最新能效测试EN16147 欧盟在2011年已经陆续推出空气能热泵热水器欧洲最新能效测试标准 EN16147。该标准将会引领一个新的空气能热泵热水器的能效测试。该标准与之前的EN255-3:1997相比在能效测试的思路和测试方面已经由比较大的区别，它更加贴近生活。该标准将会对出口到欧盟的空气能热泵热水器制造商产生很大的影响。下面我就简单介绍下该标准的测试。 这个标准将测试分为A，B，C，D，E，F共6个阶段：A温升阶段；B待机输入测试；C能源消耗和COP测试；D相对热水和最大可用热水量的测试；E对大范围测试；F安全测试； A阶段跟原来的一样，从加满冷水开始一直加热到机组自动停机。 B阶段与EN255-3有所不同，原EN255-3是放在COP测试阶段之后进行的，现在是在温升测试之后进行，主要是按照人们平时使用的时间段安排的。而且待机的时间也界定在48小时或者6次完整的启停为止。如果在48小时内未满足6次就要做完完整循环待机。如在48小时内做了2次但还是未做完第三次，那么就在要做完3次为止。该阶段要测得机组的在待机阶段的热量损失和能源消耗，一般在该阶段尽量的减少机组的启停次数或者说是保温效果要好。 C阶段是该标准最关键的阶段，是COP测试阶段。标准按照机组的特性分成了：Tapping cycle S；Tapping cycle M；Tapping cycle L；Tapping cycle XL；Tapping cycle XXL。以上各个放水循环模式都是模拟了人们从早上7点到晚上9点半在正常的生活中热水的使用情况。比如洗澡、洗漱、地板清洁、洗涤等。模拟各个阶段使用的热水的最低温度也规定了。通过各个循环模式中总放水量和早上7点到晚上9点半机组的能源消耗就可以算出该机组的整日“动态”COP。 D阶段会根据标准给出的计算公式算出相对热水温度点，根据相对热水温度点测量实际机组的最大可使用热水量。 E阶段会按照制造商说明书中给出的机组使用的范围测定机组的最大可使 用范围，如在机组的最低进水温度和最高环温下测试一个值和在大进水温度和最低环温下测试一个值。 F阶段与热水机的安全测试有关的一些测试，该机组最好是安装一个泄压的安全装置。 测完以上6个阶段该标准就差不多完了。具体的测试报告要求后面已经给出了内容要求。 里面主要应用了热水能量的积分算法，还有各个外部能源的加减计算，这些计算不难。上述阐述没有讲出计算，详细的就见EN16147。
空气源热泵热水器选型方案
空气源热泵热水器选型方案 一、工程概况 有某宾馆有客房186间，每间的用热水量选：160L，每天的热水量为：186间×160L/间=29760L;该中央热水系统方案拟采用空气源热泵来完成热水加热工作。 二、设计参数 设计计算基本参数：〔气象参数〕 夏季室外干球温度：31.1℃ 。 冬季室外∶-3℃ 。 设计遵守规范和标准 1. 燃气〔电气〕热力工程规范 2. 建筑防火设计规范GBJ16-87 3. 建筑给水排水设计规范GBJ15-88 4. 工业金属管道设计规范GB501356-2000 5. 工业循环冷却水处理设计规范 6. 城市区域环境噪声标准 三、设计思路 1. 整个工程采用空气源热泵来完成热水加热工作。 2. 机组安装于宿合楼一楼地面或天台，管道及阀门全部作保温处理。 3. 机组安装采用水泥加减振措施安装，确保使用寿命及振动噪声。 四、设备选型 空气源热泵的计算，主要依据耗热量、和热媒耗量来确定，同时也是对热水供应系统进行设计和计算的主要依据，结合空气源热泵的产品特点，本着节省设备投资及运行费用考虑。 五、有关运行数据计算 根据湖北气象冬季气温-3℃，参照《建筑给排水设计规范》建筑内部热水供应系统计算方式，根据热负荷温差来计算总热量加热时间及运行费用，其计算公式如下：
1、生活热水总需要的热量： ①.设水温5℃升至50℃ ②每天用热水29760L。 ③加热所需的热量： Q=29760L×〔50℃-5℃〕×1kcat/℃.kg=1339200kcat 单位换算：1kcaI=1.163W.h ④总热量： Q=1557489.6W=1557.49KW ⑤设机组加热10小时计算 Q每小时制热量=155.7KW 4、热泵机组选型： ①产品的技术参数，空气源热泵的选型，选LSQ10RD型号其制热量为35KW，产水量为：810L/H，输入功率为：9.3KW，现在根据冬天来选型机组： 155.7KW÷35KW =4.45 选用某大品牌公司生产的空气源热泵热水机组5台型号为LSQ10RD满足186个房间的热水要求. 西莱克热泵塬创文章转载请注明擅长超低温空气源热泵的【西莱克厂家】资料来源： https://www.360docs.net/doc/6118986940.html,
空气源热泵热水系统验收标准
空气源热泵热水系统验收标准 一、设备安装 1、组合式热泵的安装 ●1-1、制冷设备、制冷附属设备、管道、管件及阀门的型号、规格、性能及技术参数等必须符合设计要求。设 备机组的外表应无损伤、密封应良好，随机文件和配件应齐全。 ●1-2、设备安装的位置、标高和管口方向必须符合设计要求。 ●制冷设备或制冷附属设备安装必须稳固，用地脚螺丝固定时，螺栓必须拧紧，并有防松动措施。 ●1-3、直接膨胀表面式冷却器的外表应保持清洁、完整，空气与制冷剂应呈逆向流动；表面式冷却器与外壳四 周的缝隙堵严，冷凝水排放应畅通。 ●1-4、制冷设备的各项严密性实验和试运行的技术数据，均应符合设备技术文件的规定。对组装式的制冷机组 和现场充注制冷剂的机组，必须进行吹污、气密性实验、真空实验和充注制冷剂捡漏实验，其相应的技术数 据必须符合产品技术文件和有关现行国家标准、规范的规定。 2、制冷系统管道、管件和阀门的安装应符合下列规定： ●2-1、制冷系统的管道、管件和阀门的型号、材质及工作压力等必须符合设计要求，并应具有出厂合格证、质 量证明书； ●2-2、制冷剂液体管不得向上装成“Ω”形。气体管道不得向下装成“U”形（特殊回油管除外）；液体支管引出时， 必须从干管底部或侧面接出；气体支管引出时，必须从干管顶部或侧面接出；有两根以上得支管从干管引出 时，连接部位应错开，间距不应小于2倍支管直径，且不小于200mm； ●4-1、制冷剂阀门安装前应进行强度和严密性试验。 ●4-2、水平管道上的阀门的手柄不应朝下；垂直管道上的阀门手柄应朝向便于操作的地方； ●4-3、自控阀门安装的位置应符合设计要求。电磁阀、调节阀、热力膨胀阀、升降式止回阀等的阀头均应向上； 热力膨胀阀的安装位置应高于感温包，感温包应装在蒸发器末端的回气管上，与管道接触良好，绑扎紧密； ●4-4、安全阀应垂直安装在便于检修的位置，其排气管的出口应朝向安全地带，排液管应装在泻水管上。 ●4-5、制冷系统得吹扫排污应采用压力为0.6Mpa的干燥压缩空气或氮气，以浅色布检查5min，无污物为合格。 系统吹扫干净后，应将系统中阀门的阀芯拆下清洗干净。 二、热水管道安装 ●1、当空调水系统的管道，采用建筑用硬聚氯乙烯（ＰＶＣ－Ｕ）、聚丙烯（ＰＰ－Ｒ）、聚丁烯（ＰＢ）与 交联聚乙烯（ＰＥＸ）等有机材料管道时，其连接方法应符合设计和产品技术要求的规定。 ●4、法兰连接的管道，法兰面应与管道中心线垂直，并同心。法兰对接应平行；连接螺栓长度应一致、螺母在 同侧、均匀拧紧。螺栓紧固后不应低于螺母平面。法兰的衬垫规格、品种与厚度应符合设计的要求。 ●冷凝水排水管坡度，宜大于或等于８‰； ●7、冷热水管道与支、吊架之间，应有绝热衬垫 ●聚丙烯（PP-R）管道与金属支、吊架之间应有隔绝措施，不可直接接触。当为热水管道时，还应加宽其接触 的面积。 ●12、阀门的安装应符合下列规定： ◆阀门的安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密； ◆阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。三、水泵的安装 ●1、水泵的规格、型号、技术参数应符合设计要求和产品性能指标。 ●8、减震器与水泵基础连接牢固、平稳、接触紧密。 ●9、水泵运行时不应有异常振动和声响、壳体密封处不得渗漏、紧固连接部位不应松动、轴封的温升应正常； 四、防腐与绝热 ●1、管路及设备基础支吊架必须进行防腐处理 ●2、钢管宜使用丝接，当管径较大不便于丝接时可采用焊接，但焊口需刷防锈漆。
空气源热泵使用说明书
空气源热泵原理 由生活中的常识中我们可以知道，热水可以自己慢慢向空气中放热，冷却成凉水，这表明热量可以从温度高的物体——热水自动的传递到温度低的物体——空气。那么可不可以将这个过程反过来进行，将温度较低的空气中的能量向热水中转移呢？热力学第二定律指出：不可能把热从低温物体传到高温物体而不引起其他变化。这就是说，热量能自发的从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。但这并不是说热量就不能从低温物体传向高温物体，就向水泵能够使水从低处流向高处一样，热泵通过消耗一部分电能，也能够使热量从低温物体传到高温物体。空气源热泵热水器就是根据这样一个原理来工作的，通过消耗少量的电能驱动压缩机，使制冷剂吸收空气里的热量来加热生活用热水的，其制热效果比传统热水器高出3倍，而消耗的电能仅为普通热水器的三分之一，并能从根本上杜绝了漏电、一氧化碳中毒的危险 热泵热水器的工作过程如下：如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，变成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质（如空气、井水）中的热量，变成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。 与其他形式的热水器相比，热泵热水器主要有安全、节能、环保的特点。 安全性： 传统热水器以燃气、电和太阳能为主，三分天下，燃气热水器安全性较差，燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件，电热水器的漏电隐患和住宅接地不良也对消费者的生命安全造成严重威胁，太阳能热水器储水式的特点决定了其在晴天时，水温可能很高，造成烫伤，阴雨天的电辅助加热却留下安全隐患，与以上热水器不同，热泵热水器制热过程是通过压缩机排出的高温高压制冷剂气体加热水罐中的水，电主要用于压缩机，制热后的气体通过外盘式的盘管与搪瓷水罐中的水交换热量，水电完全分离，这样，既不存在漏电隐患，省去了防漏电的烦恼，也避免了电加热管表面温度高，易结垢并影响加热效率的弊端，真正作到绝对安全。 节能性： 由于采用热泵技术，可将大量低品位的热源（空气中的热量）通过压缩机和制冷剂，转变为高品位的可利用的热能，热泵热水器由于吸收了大量空气中的热量，能效比平均在3以上，即热泵热水器的压缩机每耗一度电，可产生电加热消耗3度电产生的热水，极大的节省了能源。 ; 以120升热泵热水器为例，压缩机功率为500瓦，热效率值为370%（标准工况环境温度为20℃），是普通电热水器的四倍左右（电热水器热效率为95%），大大节省了电能，同样120升水从15℃升到55℃，普通电热水器需要6Kw，康特姆热泵热水器仅需Kw，不仅仅节省了费用，大面积推广也可极大的缓和电力紧张情况，具有很大的现实意义。
空气能热水器使用说明书
空气源热泵热水器原理之马矢奏春创作 由生活中的知识中我们可以知道，热水可以自己慢慢向空气中放热，冷却成凉水，这标明热量可以从温度高的物体——热水自动的传递到温度低的物体——空气。那么可不成以将这个过程反过来进行，将温度较低的空气中的能量向热水中转移呢？热力学第二定律指出：不成能把热从低温物体传到高温物体而不引起其他变更。这就是说，热量能自发的从高温物体传向低温物体，而不克不及自发地从低温物体传向高温物体。但这其实不是说热量就不克不及从低温物体传向高温物体，就向水泵能够使水从低处流向高处一样，热泵通过消耗一部分电能，也能够使热量从低温物体传到高温物体。空气源热泵热水器就是根据这样一个原理来工作的，通过消耗少量的电能驱动压缩机，使制冷剂吸收空气里的热量来加热生活用热水的，其制热效果比传统热水器高出3倍，而消耗的电能仅为普通热水器的三分之一，并能从根本上杜绝了漏电、一氧化碳中毒的危险 热泵热水器的工作过程如下：如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，酿成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质（如空气、井水）中的热量，酿成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。 与其他形式的热水器相比，热泵热水器主要有平安、节能、环保的特点。 平安性： 传统热水器以燃气、电和太阳能为主，三分天下，燃气热水器平安性较差，燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件，电热水器的漏电隐患和住宅接地不良也对消费者的生命平安造成严重威胁，太阳能热水器储水式
空气源热泵使用说明书
空气源热泵使用说明书(总4页) --本页仅作为文档封面，使用时请直接删除即可-- --内页可以根据需求调整合适字体及大小--
空气源热泵原理 由生活中的常识中我们可以知道，热水可以自己慢慢向空气中放热，冷却成凉水，这表明热量可以从温度高的物体——热水自动的传递到温度低的物体——空气。那么可不可以将这个过程反过来进行，将温度较低的空气中的能量向热水中转移呢热力学第二定律指出：不可能把热从低温物体传到高温物体而不引起其他变化。这就是说，热量能自发的从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。但这并不是说热量就不能从低温物体传向高温物体，就向水泵能够使水从低处流向高处一样，热泵通过消耗一部分电能，也能够使热量从低温物体传到高温物体。空气源热泵热水器就是根据这样一个原理来工作的，通过消耗少量的电能驱动压缩机，使制冷剂吸收空气里的热量来加热生活用热水的，其制热效果比传统热水器高出3倍，而消耗的电能仅为普通热水器的三分之一，并能从根本上杜绝了漏电、一氧化碳中毒的危险 热泵热水器的工作过程如下：如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，变成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质（如空气、井水）中的热量，变成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。? 与其他形式的热水器相比，热泵热水器主要有安全、节能、环保的特点。 安全性：传统热水器以燃气、电和太阳能为主，三分天下，燃气热水器安全性较差，燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件，电热水器的漏电隐患和住宅接地不良也对消费者的生命安全造成严重威胁，太阳能热
空气源热泵热水器操作规程、规定
空气能热泵机组操作规程 一、安装注意事项: 1、选址要选择能承受设备重量且不会增加噪音和震动的水平位置。 2、选择空气出入口无遮挡物非密闭的地点，不得加盖房间使之密闭。 3、安装位置应便于检修、维护，预留检修空间。 4、机组和热水出水管、循环水管及自来水进水管采用柔性连接，可防止振动从机组传递至水管。 5、主机进水进口端和循环加热进水口端必须安装一个Y型过滤器，一防止杂质损坏设备 6、主机的刚性管道应采用弹簧减振支架，避免管路将振动传递到建筑物。 8、机组凝露水排水接管的安装：将排水管对准接入热泵热水器底盘下面的排水管接头，然后将它引入排污管。 9、必须做好水管保温，防止能量损失 10、机组外侧应留有足够的空间。 11、如安装多台直热式热水机，机组间的距离要求 二、、操作规程: 1、必须经过培训，取得从业人员培训合格证，持证上岗。 2上班前严禁喝酒，坚守工作岗位，班中不做与本职工作无关的事情。 3、具备必要的安全知识、紧急事故处理和触电急救能力。 4、在合上机组控制箱上的空气开关，确认机组“故障监视”画面上无故障灯亮(除余热水断水故障外)，切换到“机组监视”画面。
5、在“机组监视”画面上按“系统启动”键，然后按“确认”键，“确认完毕”，机组进入运行状态。依次启动1-4号机组。 6、设定水温加热预定温度，温度不能超过55度。 7、进水管要保持水源充足，且水质干净无杂物，避免无水空运行。 8、进水管必须安装除垢设施。 9、各水位传感器不得随意变动。 10、空气能热泵机组，出现故障报警时立即停止运行。 11、进水管路水源要保持充，定时检查进水情况。 三、空气源热泵热水器定期维护保养制度 1、定期对空气能热泵机组进行维护保养，并做好记录。 2、定期维护保养的内容有空气能热泵机组、电源箱箱、供电线路、进水管路检查维护等。 3、值班人员应及时根据季节变化设定加热温度并做好热泵机组的清洁卫生工作。 4、进水管路水源要保持充足，值班人员负责定期检查进水情况。 5、值班维修工应定期进行设备维护，以保证设备安全运转，确保设备完好。 6、值班人员及维修工认真做好空气能热泵机组维修保养、认真填写保养记录，巡回检查记录。
空气源热泵热水系统综合施工验收重点标准
空气源热泵热水系统施工及验收原则 一、设备安装 1、组合式热泵旳安装 1)制冷设备、制冷附属设备、管道、管件及阀门旳型号、规格、性能及技术参数等必 须符合设计规定。设备机组旳外表应无损伤、密封应良好，随机文献和配件应齐全。 2)设备安装旳位置、标高和管口方向必须符合设计规定。 3)制冷设备或制冷附属设备安装必须稳固，用地脚螺丝固定期，螺栓必须拧紧，并有 防松动措施。 4)直接膨胀表面式冷却器旳外表应保持清洁、完整，空气与制冷剂应呈逆向流动；表 面式冷却器与外壳四周旳缝隙堵严，冷凝水排放应畅通。 5)制冷设备旳各项严密性实验和试运营旳技术数据，均应符合设备技术文献旳规定。 对组装式旳制冷机组和现场充注制冷剂旳机组，必须进行吹污、气密性实验、真空 实验和充注制冷剂捡漏实验，其相应旳技术数据必须符合产品技术文献和有关现行 国标、规范旳规定。 2、制冷系统管道、管件和阀门旳安装应符合下列规定： 1)制冷系统旳管道、管件和阀门旳型号、材质及工作压力等必须符合设计规定，并 应具有出厂合格证、质量证明书； 2)制冷剂液体管不得向上装成“Ω”形。气体管道不得向下装成“U”形（特殊回油 管除外）；液体支管引出时，必须从干管底部或侧面接出；气体支管引出时，必 须从干管顶部或侧面接出；有两根以上得支管从干管引出时，连接部位应错开， 间距不应不不小于2倍支管直径，且不不不小于200mm； 3)制冷剂阀门安装前应进行强度和严密性实验。 4)水平管道上旳阀门旳手柄不应朝下；垂直管道上旳阀门手柄应朝向便于操作旳地 方； 5)自控阀门安装旳位置应符合设计规定。电磁阀、调节阀、热力膨胀阀、升降式止
回阀等旳阀头均应向上；热力膨胀阀旳安装位置应高于感温包，感温包应装在蒸 发器末端旳回气管上，与管道接触良好，绑扎紧密； 6)安全阀应垂直安装在便于检修旳位置，其排气管旳出口应朝向安全地带，排液管 应装在泻水管上。 7)制冷系统得吹扫排污应采用压力为0.6Mpa旳干燥压缩空气或氮气，以浅色布检查 5min，无污物为合格。系统吹扫干净后，应将系统中阀门旳阀芯拆下清洗干净。 二、热水管道安装 1)当空调水系统旳管道，采用建筑用硬聚氯乙烯（ＰＶＣ－Ｕ）、聚丙烯（ＰＰ－ Ｒ）、聚丁烯（ＰＢ）与交联聚乙烯（ＰＥＸ）等有机材料管道时，其连接措施 应符合设计和产品技术规定旳规定。 2)法兰连接旳管道，法兰面应与管道中心线垂直，并同心。法兰对接应平行；连接 螺栓长度应一致、螺母在同侧、均匀拧紧。螺栓紧固后不应低于螺母平面。法兰 旳衬垫规格、品种与厚度应符合设计旳规定。 3)冷凝水排水管坡度，宜不小于或等于８‰； 4)冷热水管道与支、吊架之间，应有绝热衬垫 5)聚丙烯（PP-R）管道与金属支、吊架之间应有隔绝措施，不可直接接触。当为热 水管道时，还应加宽其接触旳面积。 6)阀门旳安装应符合下列规定： A. 阀门旳安装位置、高度、进出口方向必须符合设计规定，连接应牢固紧密； B. 阀门安装前必须进行外观检查，阀门旳铭牌应符合现行国标《通用阀门标志》 GB 12220旳规定。 三、水泵旳安装 1)水泵旳规格、型号、技术参数应符合设计规定和产品性能指标。 2)减震器与水泵基本连接牢固、平稳、接触紧密。 3)水泵运营时不应有异常振动和声响、壳体密封处不得渗漏、紧固连接部位不应松
空气能技术参数
空气能技术参数
作者：日期:
附件一 一、货物需求表及主要技术参数要求
二、其它技术要求 1、热水系统为两栋公寓楼学生的热水淋浴，每天最大用水量须按照25吨设计。 2、采用混水龙头，淋浴头热水出水温度为55°Co 3、空气源热泵热水机组采用循环式制热，单台机组制热量不小于3 6 KW,能效比（C0P） 4. 0以上。投标时投标人须提供所投空气源热泵热水机组由具有CMA认证的第三方检测机构出具的检测报告，检测报告的机组型号须与所投机组型号一致。 4、要求机组具有掉电记忆功能、定时开机功能，具有高、低压保护、压缩机过流过载保护、启动延时、水流开关、水温超高温保护、防溢保护、漏电保护（机组漏电时迅速切断总电源、确保洗浴人身安全）、接地保护、停水停电保护、相序逆相或缺相保护、传感器故障保护、故障自检等多重安全保护。 5、系统必须保证学生洗浴即开即有热水供应（热水系统采用刷卡式取热水）。 6、要求控制系统为弱电操作，具有20米内远程控制功能即：（1）实现启、停、温度控制及显示、液位控制及显示、时间控制、报警等各项功能的控制；（2 ）能对机组统一进行控制，并对机组相关的辅件（循环泵、增压泵、电磁阀等）进行控制；（3）空气源热泵加热系统受时间、温度、水流开关控制，储热水箱系统补水受温度、水位控制；（4）根据学校用水特点，热水回水系统采用定时回水方式且受回水温度控制。 7、提供的参考品牌和参数，是采购人为了方便投标人更准确、更清楚说明拟釆购货物的技术规格和标准，并无限制性。投标人在投标中若选用替代品牌，应优于或相当于参考品牌。 8、所有产品应是已定型上市销售的全新、原产地、原包装、手续合法完整、渠道正规的产品，完全符合国家现行行业标准或本招标文件所规定的质量、规格和性能的要求，供货时，需提供产品的合格证、保修卡、产品的使用手册和维修手册等随货资料 9、提供符合国家技术规范、技术标准的现场施工图，要求管道走向合理,安装做到横平、竖直、美观耐用，并按图纸的规定、要求进行施工。 附件二
空气源热泵出口的市场准入要求及相关认证检测法规-概述说明以及解释
空气源热泵出口的市场准入要求及相关认证检测法规 -概述说明以及解释 1.引言 1.1 概述 概述部分的内容可以从以下几个方面展开： 1. 空气源热泵的定义和作用：空气源热泵是一种利用周围空气中的热能来提供暖气和热水的设备。它通过吸收地球上的热能来供热，实现环境友好和节能高效的取暖方式。 2. 空气源热泵市场的发展情况：近年来，随着人们环保意识的增强和对能源消耗的关注，空气源热泵市场呈现出快速增长的趋势。在一些冷气和暖气需求量大的地区，空气源热泵成为了取暖装置的首选。 3. 空气源热泵出口的市场准入要求的重要性：由于空气源热泵涉及能源利用和环境保护等关键领域，各国都制定了相应的市场准入要求。符合准入要求的空气源热泵产品具有安全可靠、高效节能和环保低碳的特点，有利于促进国际贸易和技术交流。 4. 本文的研究目的和内容：本文旨在详细介绍空气源热泵出口的市场准入要求及相关认证检测法规。包括国家标准、行业标准和地方标准的要
求，以及国家、行业和地方相关认证的要求。同时，也会对国家、行业和地方的检测法规进行介绍。通过对市场准入要求和相关认证检测法规的研究，可以为空气源热泵出口企业提供参考和指导，提高产品质量和市场竞争力。 在概述部分，可以简明扼要地介绍上述内容，以引起读者的兴趣，并为后续章节的详细讨论提供一个整体框架。 1.2文章结构 文章结构可以按照以下方式组织： 2. 正文 2.1 市场准入要求 2.1.1 国家标准要求 2.1.2 行业标准要求 2.1.3 地方标准要求 2.2 相关认证 2.2.1 国家认证要求 2.2.2 行业认证要求 2.2.3 地方认证要求 2.3 检测法规 2.3.1 国家检测法规 2.3.2 行业检测法规
空气能热水器使用说明书
空气源热泵热水器原理之欧侯瑞魂创作 由生活中的知识中我们可以知道, 热水可以自己慢慢向空气中放热, 冷却成凉水, 这标明热量可以从温度高的物体——热水自动的传递到温度低的物体——空气.那么可不成以将这个过程反过来进行, 将温度较低的空气中的能量向热水中转移呢？热力学第二定律指出：不成能把热从高温物体传到高温物体而不引起其他变动.这就是说, 热量能自发的从高温物体传向高温物体, 而不能自发地从高温物体传向高温物体.但这其实不是说热量就不能从高温物体传向高温物体, 就向水泵能够使水从低处流向高处一样, 热泵通过消耗一部份电能,也能够使热量从高温物体传到高温物体. 空气源热泵热水器就是根据这样一个原理来工作的, 通过消耗少量的电能驱动压缩机, 使制冷剂吸收空气里的热量来加热生活用热水的, 其制热效果比传统热水器高出3倍, 而消耗的电能仅为普通热水器的三分之一, 并能从根本上根绝了漏电、一氧化碳中毒的危 险 热泵热水器的工作过程如下：如上图所示, 压缩机通过消耗一部份电能, 将高温高压的制冷剂气体压缩成高温高压的气体, 高温高压的气体在冷凝器中放出热量将水加热, 自己温度被降低, 经过膨胀阀节流降压后, 酿成高温高压的气液混合物, 在蒸发器中制冷剂吸收其他介质（如空气、井水）中的热量, 酿成高温高压的气体, 然后再被压缩机吸收, 压缩成高温高压的气体加热热水. 与其他形式的热水器相比, 热泵热水器主要有平安、节能、环保的特点. 平安性： 传统热水器以燃气、电和太阳能为主, 三分天下, 燃气热水器平安性较差, 燃烧不充沛和水压不稳定易造成燃气中毒和烫伤事件, 电热水器的漏电隐患和住宅接地不良也抵消费者的生命平安造成严重威胁, 太阳能热水器储水式的特点决定了其在晴天时, 水温可能很高, 造成烫伤, 阴雨天的电辅助加热却
