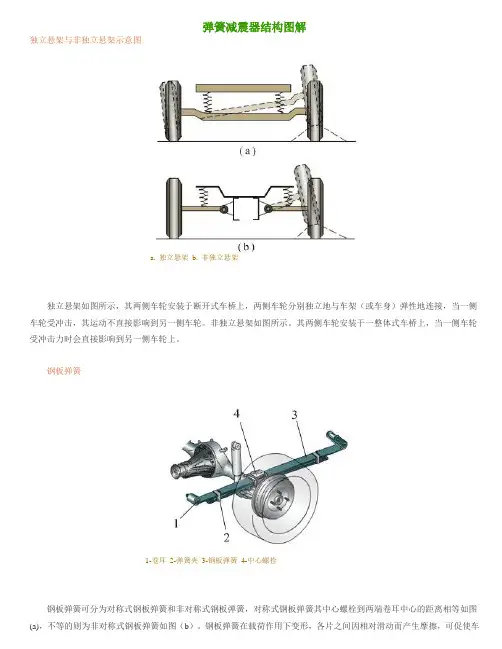

弹簧减震器结构图解

独立悬架与非独立悬架示意图

a. 独立悬架

b. 非独立悬架

独立悬架如图所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。非独立悬架如图所示。其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。

钢板弹簧

1-卷耳2-弹簧夹3-钢板弹簧4-中心螺栓

钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车

架的振动衰减，起到减振器的作用。

扭杆弹簧

扭杆弹簧一般用铬钒合金弹簧钢制成。一端固定在车架上，另一端上的摆臂2与车轮相连。当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮与车架的联接成为弹性联接。

空气弹簧

空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种，工作气压为0.5～1Mpa。这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。

油气弹簧简图

油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的。

1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸

筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防

尘罩11-油封

横向稳定器的安装

横向稳定杆由弹簧钢制成，呈扁平的U形，横向安装在汽车前端或后端（有轿的车在前后都装横向稳定器）。弹性的稳定杆产生扭转内力矩会阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。

液压减震器结构分析(图)

液压减震器主要有弹簧和阻尼器两个部分组成，弹簧的作用主要是支撑车身重量，而阻尼器则是起到减少震动的作用。 “阻尼”在汉语词典中的解释为：“物体在运动过程中受各种阻力的影响,能量逐渐衰减而运动减弱的现象”。阻尼器就是人造的物体运动衰减工具。为了防止物体突然受到的冲击，阻尼在我们现实生活中有着广泛的应用，比如汽车的减震系统，还有弹簧门被打开后能缓缓地关闭等等。阻尼器的种类很多，有空气阻尼器、电磁阻尼器、液压阻尼器等等。我们凯越车上使用的是液压阻尼器。大家知道，弹簧在受到外力冲击后会立即缩短，在外力消失后又会立即恢复原状，这样就会使车身发生跳动，如果没有阻尼，车轮压到一块小石头或者一个小坑时，车身会跳起来，令人感觉很不舒服。有了阻尼器，弹簧的压缩和伸展就会变得缓慢，瞬间的多次弹跳合并为一次比较平缓的弹跳，一次大的弹跳减弱为一次小的弹跳，从而起到减震的作用。

为了了解减震器的工作原理，我们把防尘罩和弹簧去掉，直接看到阻尼器（见图一）。液压阻尼器利用液体在小孔中流过时所产生的阻力来达到减缓冲击的效果。红圈中是活塞，它把油缸分为了上下两个部分。当弹簧被压缩，活塞向下运行，活塞下部的空间变小，油液被挤压后向上部流动；反之，油液向下部流动。不管油液向上还是向下流动，都要通过活塞上的阀孔。油液通过阀孔时遇到阻力，使活塞运行变缓，冲击的力量有一部分被油液吸收减缓了。

。下面是压缩行程示意图，表示减震器受力缩短的过程。图二为活塞向下运行，流通阀开启，油缸下部的油液受到压力通过流通阀向油缸上部流动。图三为活塞向下运行，压力达到一定程度时，压缩阀开启，油缸下部的油液通过压缩阀流向油缸外部储存空间。图中红色大箭头表示活塞运动方向，红色小箭头表示油液流动方向。

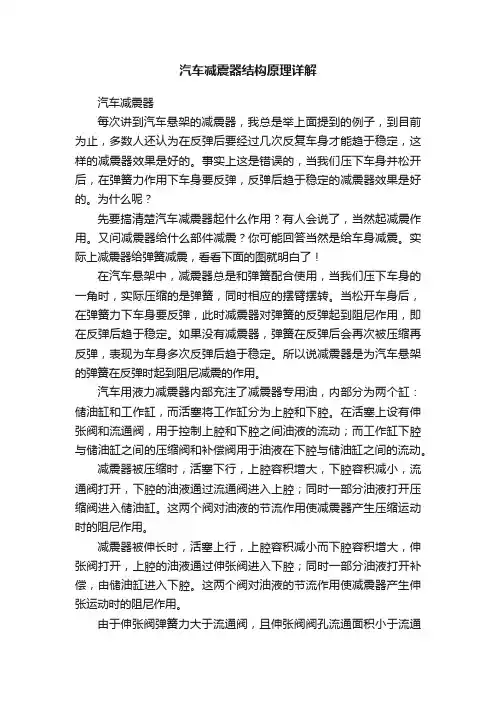

减震器原理

减振器原理一．工作原理减振器功能对因路面不平或驾驶条件差而引起向车身传递的振动进行阻尼。快速消除由地面引起的轴和车轮的振动，保证车轮随时抓地，从而保证车辆的转向和刹车功能。减振器在一方面必须支持汽车的安全行驶功能，比如抓地、刹车和加速等。另一方面，为获得最大可能的舒适度，它又必须尽可能地把振动的传递降低到最低水平。工作原理悬架系统中由于弹性元件受冲击产生振动，为改善汽车行驶平顺性，悬架中与弹性元件并联安装减振器，为衰减振动，汽车悬架系统中采用减振器多是液力减振器，其工作原理是当车架（或车身）和车桥间受振动出现相对运动时，减振器内的活塞上下移动，减振器腔内的油液便反复地从一个腔经过不同的孔隙流入另一个腔内。此时孔壁与油液间的摩擦和油液分子间的内摩擦对振动形成阻尼力，使汽车振动能量转化为油液热能，再由减振器吸收散发到大气中。在油液通道截面不变时，阻尼力随车架与车桥（或车轮）之间的相对运动速度增减而增减，并与油液粘度有关。弹性元件和减振器承担着缓冲击和减振的任务，阻尼力过大，将使悬架弹性变差，甚至使减振器连接件损坏。因面要调节弹性元件和减振器这一矛盾：(1) 在压缩行程（车桥和车架相互靠近），减振器阻尼力较小，以便充分发挥弹性元件的弹性作用，缓和冲击。这时，弹性元件起主要作用。 (2) 在悬架伸张行程中（车桥和车架相互远离），减振器阻尼力应大，迅速减振。 (3) 当车桥（或车轮）与车桥间的相对速度过大时，要求减振器能自动加大液流量，使阻尼力始终保持在一定限度之内，以避免承受过大的冲击载荷。二．独立悬架原理悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩. 独立悬挂系统是每一侧的车轮都是单独地通过弹性悬挂系统悬挂在车架或车身下面的。其优点是：质量轻，减少了车身受到的冲击，并提高了车轮的地面附着力；可用刚度小的较软弹簧，改善汽车的舒适性；可以使发动机位置降低，

弹簧减震器结构图解

弹簧减震器结构图解独立悬架与非独立悬架示意图 a. 独立悬架 b. 非独立悬架独立悬架如图所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。非独立悬架如图所示。其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。钢板弹簧 1-卷耳2-弹簧夹3-钢板弹簧4-中心螺栓钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车

架的振动衰减，起到减振器的作用。扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。一端固定在车架上，另一端上的摆臂2与车轮相连。当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮与车架的联接成为弹性联接。空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种，工作气压为0.5～1Mpa。这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。油气弹簧简图

油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的。 1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封横向稳定器的安装

常见的减震器结构图

常见减振器机构原理悬架系统中由于弹性元件受冲击产生振动，为改善汽车行驶平顺性，悬架中与弹性元件并联安装减振器，为衰减振动，汽车悬架系统中采用减振器多是液力减振器，其工作原理是当车架（或车身）和车桥间受振动出现相对运动时，减振器内的活塞上下移动，减振器腔内的油液便反复地从一个腔经过不同的孔隙流入另一个腔内。此时孔壁与油液间的摩擦和油液分子间的内摩擦对振动形成阻尼力，使汽车振动能量转化为油液热能，再由减振器吸收散发到大气中。在油液通道截面和等因素不变时，阻尼力随车架与车桥（或车轮）之间的相对运动速度增减，并与油液粘度有关。减振器与弹性元件承担着缓冲击和减振的任务，阻尼力过大，将使悬架弹性变坏，甚至使减振器连接件损坏。因面要调节弹性元件和减振器这一矛盾。 (1) 在压缩行程（车桥和车架相互靠近），减振器阻尼力较小，以便充分发挥弹性元件的弹性作用，缓和冲击。这时，弹性元件起主要作用。 (2) 在悬架伸张行程中（车桥和车架相互远离），减振器阻尼力应大，迅速减振。 (3) 当车桥（或车轮）与车桥间的相对速度过大时，要求减振器能自动加大液流量，使阻尼力始终保持在一定限度之内，以避免承受过大的冲击载荷。在汽车悬架系统中广泛采用的是筒式减振器，且在压缩和伸张行程中均能起减振作用叫双向作用式减振器，还有采用新式减振器，它包括充气式减振器和阻力可调式减振器。

1. 活塞杆； 2. 工作缸筒； 3. 活塞； 4. 伸张阀； 5. 储油缸筒； 6. 压缩阀； 7. 补偿阀； 8. 流通阀； 9. 导向座；10. 防尘罩；11. 油封双向作用筒式减振器示意图双向作用筒式减振器工作原理说明。在压缩行程时，指汽车车轮移近车身，减振器受压缩，此时减振器内活塞3向下移动。活塞下腔室的容积减少，油压升高，油液流经流通阀8流到活塞上面的腔室（上腔）。上腔被活塞杆1占去了一部分空间，因而上腔增加的容积小于下腔减小的容积，一部分油液于是就推开压缩阀6，流回贮油缸5。这些阀对油的节约形成悬架受压缩运动的阻尼力。减振器在伸张行程时，车轮相当于远离车身，减振器受拉伸。这时减振器的活塞向上移动。活塞上腔油压升高，流通阀8关闭，上腔内的油液推开伸张阀4流入下腔。由于活塞杆的存在，自上腔流来的油液不足以充满下腔增加的容积，主使下腔产生一真空度，这时储油缸中的油液推开补偿阀7流进下腔进行补充。由于这些阀的节流作用对悬架在伸张运动时起到阻尼作用。

弹簧计算公式#(优选.)

记号的含义螺旋弹簧的设计时候使用的记号如下表1所示。横弹性系数G的值如表2所示。表１.计算时使用的记号及单位记号记号的含义单位 d 材料的直径mm D1 弹簧内径mm D2 弹簧外径mm D 弹簧平均径mm Nt 总圈数— Na 有效圈数— Hs 试验载荷下的高度mm Hf 自由高度mm c=D/d 弹簧指数— G 横弹性指数N/mm2 P 弹簧所受负荷N δ弹簧的弯曲mm k 弹簧定数N/mm τ0扭转应力N/mm2 τ扭转修正应力N/mm2

记号记号的含义单位 κ应力修正系数—表2.横弹性系数：G（N/m㎡）材料G的值弹簧钢钢材高碳素钢丝高强钢丝油回火钢丝 7.85×104 不锈钢 SUS304 SUS316 SUS631J1 6.85×104 6.85×104 7.35×104黄铜丝 3.9×104锌白铜丝 3.9×104磷青铜丝 4.2×104铍铜丝 4.4×104 螺旋弹簧的设计用基本计算公式螺旋弹簧的负荷和弹簧定数?弯曲的关系具有线性特征弹簧的负荷和弯曲是成比例的。从螺旋弹簧的尺寸求弹簧的定数压缩螺旋弹簧的素線径因扭转而产生弯曲的弹簧定数K 螺旋弹簧的扭转应力

螺旋弹簧的扭转修正应力螺旋弹簧试验载荷下高度（端面磨削的情况下）螺旋弹簧两端的各厚度之和不同材质螺旋弹簧在高温时的机械特性表3. 不同温度下弹簧的横弹性定数（N/mm2）材質環境100℃200℃300℃400℃500℃600℃SUP10 通常76500 74300 ————SUS304 耐蚀?高温68100 66200 ————SUS316 耐蚀?高温68100 66200 ————SKD4 高温77000 74700 71600 69000 ——INCONEL X750 耐蚀?高温77700 76600 74700 72800 70900 —INCONEL 718 耐蚀?高温74700 72400 70100 67800 65900 63600 C5191 耐蚀—————— 表4. 不同温度下弹簧的容许应力（N/mm2）材質応力位置100℃200℃300℃400℃500℃600℃SUP10 τ ０490 410 ———— SUS304 τ ０0.7a 0.5a ————

汽车减震器结构图

悬架系统中由于弹性元件受冲击产生振动，为改善汽车行驶平顺性，悬架中与弹性元件并联安装减振器，为衰减振动，汽车悬架系统中采用减振器多是液力减振器，其工作原理是当车架（或车身）和车桥间受振动出现相对运动时，减振器内的活塞上下移动，减振器腔内的油液便反复地从一个腔经过不同的孔隙流入另一个腔内。此时孔壁与油液间的摩擦和油液分子间的内摩擦对振动形成阻尼力，使汽车振动能量转化为油液热能，再由减振器吸收散发到大气中。在油液通道截面和等因素不变时，阻尼力随车架与车桥（或车轮）之间的相对运动速度增减，并与油液粘度有关。减振器与弹性元件承担着缓冲击和减振的任务，阻尼力过大，将使悬架弹性变坏，甚至使减振器连接件损坏。因面要调节弹性元件和减振器这一矛盾。 (1) 在压缩行程（车桥和车架相互靠近），减振器阻尼力较小，以便充分发挥弹性元件的弹性作用，缓和冲击。这时，弹性元件起主要作用。 (2) 在悬架伸张行程中（车桥和车架相互远离），减振器阻尼力应大，迅速减振。 (3) 当车桥（或车轮）与车桥间的相对速度过大时，要求减振器能自动加大液流量，使阻尼力始终保持在一定限度之内，以避免承受过大的冲击载荷。在汽车悬架系统中广泛采用的是筒式减振器，且在压缩和伸张行程中均能起减振作用叫双向作用式减振器，还有采用新式减振器，它包括充气式减振器和阻力可调式减振器。

弹簧弹力计算公式详解

弹簧弹力计算公式详解压力弹簧、拉力弹簧、扭力弹簧是三种最为常见的弹簧，压力弹簧、拉力弹簧、扭力弹簧的弹力怎么计算，东莞市大朗广原弹簧制品厂为您详解，压力弹簧、拉力弹簧、扭力弹簧的弹力计算公式。一、压力弹簧 ·压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷; ·弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm); ·弹簧常数公式(单位：kgf/mm)： G=线材的钢性模数：琴钢丝G=8000 ;不锈钢丝G=7300 ，磷青铜线G=4500 ，黄铜线G=3500 d=线径 Do=OD=外径 Di=ID=内径 Dm=MD=中径=Do-d N=总圈数 Nc=有效圈数=N-2 弹簧常数计算范例: 线径=2.0mm , 外径=22mm , 总圈数=5.5圈,钢丝材质=琴钢丝二、拉力弹簧拉力弹簧的k值与压力弹簧的计算公式相同 ·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹

簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。 ·初张力=P-(k×F1)=最大负荷-(弹簧常数×拉伸长度) 三、扭力弹簧 ·弹簧常数：以k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm). ·弹簧常数公式(单位：kgf/mm): E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200 ,黄铜线E=11200 d=线径 Do=OD=外径 Di=ID=内径 Dm=MD=中径=Do-d N=总圈数 R=负荷作用的力臂 p=3.1416

减震器类型、优缺点、应用范围

目前国内减震器材主要可分为： A.弹簧减震器减震器主要用来抑制弹簧吸震后反弹时的震荡及来自路面的冲击。在经过不平路面时，虽然吸震弹簧可以过滤路面的震动，但弹簧自身还会有往复运动，而减震器就是用来抑制这种弹簧跳跃的。减震器太软，减震物体就会上下跳跃，减震器太硬就会带来太大的阻力，妨碍弹簧正常工作。在关于减震系统的改装过程中，硬的减震器要与硬的弹簧相搭配，而弹簧的硬度又与物体重量息息相关，因此较重的物体一般采用较硬的减震器。弹簧减震器优点: 1.可以达到较低的固有频率,一般5HZ以下. 2.可以得到较大的静太压缩量,通常20MM的压缩量. 3.可以承受较大的载荷. 4.通过处理后,抗腐蚀能力强,性通稳定,使用寿命长. 缺点: 1.由于存在自振现像,空易传递中频振动 2.阻尼太小临界阻尼比一般只有0.005,因此对于共振频率附近的振动隔离能力较差.

弹簧减震器适用于:风机、风柜、空调箱、空气压缩机、空调机组、发电机、冷却水塔等设备的减震隔振，如能附加采用阻尼器设设，则能适用于冲床、压力、锻锤机等冲击型设备的振动隔离。 B.橡胶减震器橡胶的特点是既有高弹态又有高黏态，橡胶的弹性是由其卷曲分子构象爱你过的变化产生的，橡胶分子间互相作用会妨碍分子链的运动，有表现出黏性特点，以致应力与应变往往处于不平衡状态。橡胶的这种卷曲的长链分子结构及分子间存在的较弱的次级力，使得橡胶材料呈现出独特的黏弹性能，因而具有良好的减震、隔音和缓冲性能。橡胶部件广泛用于隔离震动和吸收冲击，就是因为其具有滞后、阻尼及能进行可逆大变形的特点。除此外，橡胶还具有滞后和内摩擦特性，他们通常用损耗因子表示，损耗因子越大，橡胶的阻尼和生热就越明显，减震效果越明显。综上所述，用橡胶制成的橡胶减震器也具有良好的减震效果。橡胶减震器的优点：（1）可以自由确定形状，通过调整橡胶配方组分来控制硬度，可满足对各个方向刚度和强度的要求；（2）内部摩擦大，减震效果好，有利于越过共振区，衰减高频振动和噪声；（3）弹性模量比金属小得多，可产生较大弹性形变；（4）没有滑动部分，易于保养；（5）质量小，安装和拆卸方便。（6）冲击刚度高于静刚度和动刚度,有利于冲击变形。缺点：自然频率相对较高，压宿量较小，容易受外界环境影响，性能不温定，使用寿命较短。

弹簧计算公式

胡克弹性定律指出，在弹性极限范围内，弹簧的弹性力f 与弹簧的长度x 成正比，即f =-kx，k 是一个物体的质量弹性系数，该系数由材料的性质决定，负号表示弹簧产生的弹性力与其延伸(或压缩)方向相反弹簧常数: 以k 表示，当弹簧被压缩时，载荷(kgf/mm)增加1mm 的距离，弹簧常数公式(单位: kgf/mm) : k = (g d4)/(8dm3 nc) g = 钢丝的刚度模量: 钢琴丝g = 8000; 不锈钢丝g = 7300; 磷青铜丝g = 4500;黄铜丝g = 3500d = 线径= 0d = 外径= id = 内径= md = 中径= do-dn = 转速总数弹簧常数的计算例子: 线径= 2.0 mm，外径= 22 mm，总匝数= 5。5圈，钢丝材料= 钢琴钢丝k = (gxd4)/(8xdm3xnc) = (8000x24)/(8x203x3.5) = 0.571 kg f/mmpull，张力弹簧的k 值与压力弹簧的k 值相同。张力弹簧的初始张力: 初始张力等于拉开彼此接近的弹簧所需的力，并发生在弹簧轧制成型之后。在制作张力弹簧时，由于钢丝材质、线径、弹簧指数、静电现象、油脂、热处理、电镀等的不同，使得各张力弹簧的初始张力不均匀。因此，在安装各种规格的张力弹簧时，应该预张力到平行弯道之间一定距离的力称为初张力。初始张力= p-(kxf1) = 最大载荷-(弹簧常数x 拉伸长度)扭转弹簧常数: 以k 表示，当弹簧扭转时，载荷(kgf/m)增加1个扭转角。弹簧常数(单位: kgf/mm) : k = (exd #)/(1167 xdmxpnxr) e = 钢丝的刚度模量: 钢琴线e = 21000，不锈钢线e = 19400，磷青铜线e =

几种常见汽车减振器及其特点

简报几种常见汽车减振器及其特点汽车上的弹簧主要是用来支撑车身和抑制来自路面的冲击。在经过不平路面时，汽车上的弹簧可以起到缓解车身振动的作用，虽然吸震弹簧可以过滤路面的震动，但弹簧自身还会有往复运动，而减震器就是用来抑制这种弹簧跳跃的。这样通过减振器的作用就可以把弹簧的这种往复运动通过液体运动的阻尼快速消除，确保了汽车悬挂的状态稳定性和乘坐的舒适性。下面就是几种常见的汽车减震器。普通油/气压减振器目前常用的油压减振器主要是双向筒式减振器，大体结构，有活塞、液缸和多个单向阀门组成。这种类型的减振器伸张阀的刚性比压缩阀要大很多，因此减振器压缩时的阻尼力不大，而拉伸时的阻尼力大不少，这样就可以在悬架弹起时消除它继续反复弹起的趋势，达到减振的效果。普通油压减振器也是目前车辆最为常用的，结构相对简单，同时也比较好维护。这类减振器平时要注意检查，如果液缸密封不好，减振器漏油就会失去减振效果，这时就需要及时更换。充气式减振器与油压式减振器基本原理类似，只是内部充的是高压气体(一般是氮气)，结构更为简单，一般采用单筒设计。充气式减振器的工作状态更为理想，但对于减振器的密封和充气工艺要求比较高，多用于改装之用。阻尼可调式减振器顾名思义，这类减振器的阻尼可以调节，分为传统阻尼可调减振器和电控可变阻尼减振器(通常使用电磁控制)。传统的可调阻尼减振器需要比较复杂的机电装置，有的还需要附属液压系统，结构复杂，成本也不低，很难在普通车型上普及。相比之下，电控的电/磁流变液减振器运用更为灵活，体积重量也更小，而磁流变液(MRF)减振器由于比电流变液(ERF)减振器工作状态更为稳定，隐隐已成为主流技术，在不少车型上已经有装备。同样，电磁减振器也可以通过手动设定调节，或者车辆根据采集到的动态信息，自动调节减振器的阻尼，实现动态控制。磁流变减振器的原理主要是在减振器内部充满磁流变液，并布置电磁线圈，磁流变液可以在磁场作用下从流动性很强的液体变成粘塑性体(好比从水一下子就变成橡皮泥一样)，并且这种变化可控、迅速、可逆，这样就具备了很强的适应能力。机务科 2014/3/13

减震器结构分析讲解

减震器结构分析一、设计背景随着科技的进步，机器人逐渐的进入了我们的生活，机器人节省了很多人力，成为了非常方便的家庭助手。机器人是一种可以输入编程控制其运动和多功能的，机器人可以用来搬运材料、一些零件、使用工具的操作机，或是为了执行不同的任务而具有可改变和可编程动作的专门执行系统。它是人工智能控制技术的综合试验机器，可以全面地考察人工智能各个领域的技术，研究机器人它们相互之间的关系。还可以在有害环境中代替人从事危险工作、上天下海、战场作业等方面大显身手。不过机器人毕竟是机器，运动过程中会出现一些颠簸的状态，长时间会影响其工作效率。所以在机器人运动会的对话要考虑到在其运动过程中在利用机器人的时候要考虑它的减震效果，在考虑减震效果的同时，还要保证不能影响机器人的正常运动，不能给机器人增加载荷，通过对现在科技的考虑，并且还有机器人运动过程中所会产生的一些不定性因素，系统错误，外观损坏等，考虑这些因素，本次设计了一种减震机构，可以减少机器运动时的损坏，很好的保护机器人的运动状态，降低维修成本。本文设计了一种避震机构，可以有效的减少机器人工作时的颠簸状况，节省下维修机器人的人力与物力。二、设计思路机器人是一个可以通过输入程序自主运动的机器，机器人的运动具有很大的灵活性，并且机器人的运动有时可以像人一样自由，对

于一些情况下非常方便使用，不过机器人结构比较复杂，如果损坏维修也比较困难，机器人的损坏包括内在因素和外部与因素，内在因素无非就是一些系统出错，外部因素是摔倒，颠簸等。对于外部因素，可以考虑让机器人运动更加稳定和减少颠簸，所以就想出了设计一种假期人减震器。在本次的避震器结构设计中，同时设计避震器时要考虑到不能干涉机器人的正常工作，所以对于机器人的驱动装置的选择尤为重要。现代机器人普遍使用和人类一样的过不来的方式，两手两脚。但是人类的灵活性是机器人模仿不来的，机器人的关节多，控制系统就越复杂，运动反应就会相对来说迟缓一点，并且损坏率也大一点。通过这些因素，可以想到轮子的来代替机器人的双脚，现在社会轮子产品很流行，因为轮子运动相对来说平稳，即使受到大的颠簸也可以保持正常的运动状态。通过搜索资料，可以发现全向轮适合机器人，所以本次的运动机构选择全向轮。接下来分析全向轮的一些特性及选择依据，全向轮不仅能够在愈多不同的地方移动和许多不同的方向移动，可以发现左右车轮的小光盘将全力推出，但也将极大的方便横向滑动。全方位轮移动距离和旋转方向，这种方法是很容易的方向控制和跟踪，并尽可能快地转动。全方位轮有种好处，它的优势就是无需润滑或现场维护和安装选项是非常简单和稳定，在避震机构中加入万向轮可以保证机器人运动的灵活性和平稳性。全向轮的材料为钢材，其减震效果需要进行改善，所以要在全向轮的机构处增加一个减震机构，减震机构的回弹效果不能太明显，要尽量在小范围的伸缩回弹范围内实现减震效果。减震少不了弹簧，同时也要考虑到弹簧的压

汽车行驶系统--弹簧减震器结构图解

汽车行驶系统--弹簧减震器结构图解独立悬架与非独立悬架示意图 a. 独立悬架 b. 非独立悬架独立悬架如图所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。非独立悬架如图所示。其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。钢板弹簧 1-卷耳2-弹簧夹3-钢板弹簧4-中心螺栓钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减，起到减振器的作用。

扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。一端固定在车架上，另一端上的摆臂2与车轮相连。当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮与车架的联接成为弹性联接。空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种，工作气压为0.5～1Mpa。这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。油气弹簧简图

油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的。 1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒 6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封横向稳定器的安装

弹簧弹力计算公式

弹力计算公式压力弹簧初拉力计算 F0=〖｛π3.14×d 3 ｝÷(8×D)〗×79mpa F0=｛3.14×(5×5×5)÷(8×33)｝×79=117 kgf 1.压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷； 2.弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)； 3.弹簧常数公式（单位：kgf/mm）； K=(G×d4)/(8×D3×Nc) G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300 ，60Si2MnA钢丝G=7900，磷青铜线G=4500 ，黄铜线G=3500 d=线径(钢丝直径) D=中径 N=总圈数 Nc=有效圈数 F=运动行程(550mm) 弹簧常数计算范例：线径=5.0mm , 中径=20mm , 有效圈数=9.5圈,钢丝材质=不锈钢丝 K=(G×d4)/(8×D3×Nc)=(7900×54)/(8×203×9.5)=8.12kgf/m m×(F=100)=812 kgf 拉力弹簧

拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）扭力弹簧弹簧常数：以k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm) 弹簧常数公式（单位：kgf/mm）： K=(E×d4)/(1167×D×p×N×R) E=线材之钢性模数：琴钢丝E=21000，不锈钢丝E=19400 ，磷青铜线E=11200 ，黄铜线E=11200 d=线径(钢丝直径) D=中径 N=总圈数 R=负荷作用的力臂 p=3.1416

汽车悬架减震系统

机械结构设计调查报告—汽车悬挂减震系统南京理工大学 0901500317 侯阳琨

汽车减震系统 1.背景：汽车减震系统主要用来解决路面不平而给车身带来的冲击，加速车架与车身振动的衰减，以改善汽车的行驶平稳性。如果把发动机比喻为汽车的“心脏”，变速器为汽车的“中枢神经”，那么底盘及悬挂减震系统就是汽车的“骨骼骨架”。减震系统不仅决定了一辆汽车的舒适性与操控性同时对车辆的安全性起到很大的决定作用，随着人们对舒适度要求的不断提高，减震系统的性能已经成为衡量汽车质量及档次的重要指标之一。悬架减震系统示意图 2.减震系统原理：连接车身（车架）和车轮（车轴）的弹性构件叫做悬架，这个构件虽为弹性结构，但它的刚度足以保证汽车的行驶舒适性和稳定性。在汽车行驶过程中，悬架既能抵消减弱路面不平带来的生硬冲击，又能确保车身的横向和纵向稳定性，

使车辆在悬架设计的自由行程内时刻都可以保持一个较大范围的动态可控姿态。悬架是由弹簧、减振器（减振筒）、导向机构等组成，其中弹簧主要起减缓冲击力的作用，减振器的主要作用是衰减振动。悬架数学模型如图，减震器与弹性元件并联安装。（1）减震器原理：为衰减震动，汽车悬架系统中采用减震器多是液力减震器，其工作原理是当车架和车桥间震动而出现相对运动时，减震器内的活塞上下移动，减震器腔内的油液便反复地从一个腔经过不同的孔隙流入另一个腔内。此时孔壁与油液间的摩擦和油液分子间的内摩擦对震动形成阻尼力，使汽车震动能量转化为油液热能，再由减震器吸收散发到大气中。在油液通道截面和等因素不变时，阻尼力随车架与车桥之间的相对运动速度增减，并与油液粘度有关。减震器数学模型通过与悬架匹配良好的减振器，通常在第一个振动周期后，有 90％以上振动能量被阻尼掉

悬架用减振器设计指南

悬架用减振器设计指南一、功用、结构： 1、功用减振器是产生阻尼力的主要元件,其作用是迅速衰减汽车的振动,改善汽车的行驶平顺性,增强车轮和地面的附着力.另外,减振器能够降低车身部分的动载荷,延长汽车的使用寿命.目前在汽车上广泛使用的减振器主要是筒式液力减振器,其结构可分为双筒式,单筒充气式和双筒充气式三种. 导向机构的作用是传递力和力矩,同时兼起导向作用.在汽车的行驶过程当中,能够控制车轮的运动轨迹。汽车悬架系统中弹性元件的作用是使车辆在行驶时由于不平路面产生的振动得到缓冲，减少车身的加速度从而减少有关零件的动负荷和动应力。如果只有弹性元件，则汽车在受到一次冲击后振动会持续下去。但汽车是在连续不平的路面上行驶的，由于连续不平产生的连续冲击必然使汽车振动加剧，甚至发生共振，反而使车身的动负荷增加。所以悬架中的阻尼必须与弹性元件特性相匹配。 2、产品结构定义 ①减振器总成一般由：防尘罩、油封、导向座、阀系、储油缸筒、工作缸筒、活塞杆构成。 ②奇瑞现有的减振器总成形式：

二、设计目的及要求： 1、相关术语 *减振器利用液体在流经阻尼孔时孔壁与油液间的摩擦和液体分子间的摩擦形成对振动的阻尼力,将振动能量转化为热能,进而达到衰减汽车振动,改善汽车行驶平顺性，提高汽车的操纵性和稳定性的一种装置。 *阻尼特性减振器在规定的行程和试验频率下，作相对简谐运动，其阻力（F）与位移（S）的关系为阻尼特性。在多种速度下所构成的曲线（）称示功图。 *速度特性减振器在规定的行程和试验频率下，作相对简谐运动，其阻力（F）与速度（V）的关系为速度特性。在多种速度下所构成的曲线（）称速度特性图。 *温度特性减振器在规定速度下，并在多种温度的条件下，所测得的阻力（F）随温度（t）的变化关系为温度特性。其所构成的曲线（）称温度特性图。 *耐久特性减振器在规定的工况下，在规定的运转次数后，其特性的变化称为耐久特性。 *气体反弹力对于充气减振器，活塞杆从最大极限长度位置下压到减振器行程中心时，气体作用于活塞杆上的力为气体反弹力。 *摩擦力

弹簧弹力计算公式

弹簧弹力计算公式 Revised by Liu Jing on January 12, 2021

弹力计算公式压力弹簧初拉力计算 F0=〖｛π3.14×d3｝÷(8×D)〗×79mpa F0=｛3.14×(5×5×5)÷(8×33)｝×79=117 kgf 1.压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷； 2.弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)； 3.弹簧常数公式（单位：kgf/mm）； K=(G×d4)/(8×D3×Nc) G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300 ，60Si2MnA钢丝 G=7900，磷青铜线G=4500 ，黄铜线G=3500 d=线径(钢丝直径) D=中径 N=总圈数 Nc=有效圈数 F=运动行程(550mm) 弹簧常数计算范例：线径=5.0mm , 中径=20mm , 有效圈数=9.5圈 ,钢丝材质=不锈钢丝 K=(G×d4)/(8×D3×Nc)=(7900×54)/(8×203×9.5)=8.12kgf/mm×(F=100)=812 kgf 拉力弹簧

拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）扭力弹簧弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷 (kgf/mm) 弹簧常数公式（单位：kgf/mm）： K=(E×d4)/(1167×D×p×N×R) E=线材之钢性模数：琴钢丝E=21000 ，不锈钢丝E=19400 ，磷青铜线 E=11200 ，黄铜线E=11200 d=线径(钢丝直径) D=中径 N=总圈数 R=负荷作用的力臂 p=3.1416

弹簧弹性势能公式的六种推导方法

弹簧弹性势能公式的六种推导方法摘要：本文用六种不同的方法，从六种不同的角度推导出弹簧弹性势能的表达式。关键词：弹性势能，微元，积分，振动方程我们知道，弹簧的弹性势能的表达式为2 2 1kx E p = ，k 为弹簧的劲度系数，x 为弹簧的形变量。但很多教材及教辅中都是直接给出公式，少有推导过程。笔者现用如下六种方法来推导弹簧弹性势能的表达式，加深读者理解和记忆，方便学习。下文中，为方便讨论，忽略弹簧的质量及一切摩擦，且研究的都是水平弹簧振子，但推导出的结果适用于任何情况下的弹簧。 1 微元法弹簧的弹性势能等于自势能零点开始保守力做功的负值。外力拉弹簧时，外力的功与弹簧反抗形变而施于外界之力做的功大小相等而符号相反，因此，弹性势能等于自势能零点开始外力做功的正值[1]。取弹簧自由端为势能零点。设弹簧在外力F 的作用下发生形变量x ，将这个形变过程等分成很多小段，如n 段，那么每一小段中可近似认为拉力是不变的。第1小段形变量22 11111...n x k x F W n x k F n x x =?===?，拉力的功，拉力第2小段形变量22 222222..2.n x k x F W n x k F n x x =?===?，拉力的功，拉力第3小段形变量22 333333..3.n x k x F W n x k F n x x =?===?，拉力的功，拉力第n 小段形变量22 ...n nx k x F W n nx k F n x x n n n n n =?===?，拉力的功，拉力所以，拉力的总功为

()()2 1. 321.3.2..2222 2 2222222321+=++++=++++=++++=n n n kx n n kx n nx k n x k n x k n x k W W W W W n 当2 2222 12.kx n n kx W n ==∞→时，。因为弹性势能等于自势能零点开始外力做功的正值，所以弹簧的弹性势能2 2 1kx W E P ==。 2 动能定理法取弹簧自由端为势能零点。设F 缓慢拉弹簧使其发生形变量x 。缓慢拉动意味着每一个位置都可看作是平衡状态，动能的变化0=?k E 。弹簧的弹力kx F =，因为F 与x 是线性关系，所以弹力的平均值为kx F 2 1 = ，外力F 的平均值也为kx 2 1 ，方向与弹簧弹力方向相反。设弹簧反抗外力做功为W ，由动能定理得 2 2 1 kx x F W W x F -=-=∴=+ 因弹簧弹性势能等于自势能零点开始保守力做功的负值，所以2 2 1kx W E P =-=。 3 积分法取弹簧自由端为势能零点。设弹簧形变一微小量dx ，弹力做功为dW 。 k x d x F d x dW -=-= 两边积分： ??-=x k x d x dW 0 221kx W -=∴ 所以弹簧的弹性势能22 1 kx W E P =-=。 4 机械能守恒法

减振器内部阀系理论设计

减振器内部阀系理论设计一、活塞阀系主要参数的设计 1. 初始参数的给定 a. 阀系总成中的关键结构参数（参照SCANIA 活塞阀系进行选取）节流片和调节片最大外径R a =12.5mm ，内径R c =6mm ；节流片厚度h 1=0.1mm 开阀前节流片与活塞阀体形成的长窄缝节流缝隙的流到长度L=0.5mm ；阀体内外环台高度差δ1=0.1mm ；限位片内径R xb =6mm ，外径R b =7.5mm ；活塞杆螺纹联接部分的直径d 1=12mm ；活塞杆横截面积Ag=201mm 2；活塞缸内部空间的横截面积Ah=962mm 2； b. 油液参数性能单位数据检测方法密度 15℃ g /mL 0.838 ASTM D1298 闪点 ℃ 160 ASTM D92 倾点 ℃ -45 ASTM D97 运动粘度 40℃时 mm 2/s 18.2 ASTM D445 100℃时 mm 2/s 5.0 ASTM D445 粘度指数 220 ASTM D2270 c. 减振器的工作温度 25℃ 2.节流阀片参数的确定 v g =0.05m/s 时流经活塞阀系的油液流量为 s m A A v Q g h g /1081.3)(35-?=-= 0.05m/s 时，减振器的复原阻尼力值F r =517，则此时活塞阀系的节流压差可认为是 Mpa A A F p g h r 68.0)/(1=-=? 根据给定的油液参数可以确定25℃时油液粘度为0.0224 kg ·m -1 ·s ，油液密度ρ=832kg ·m -3。给定此节流孔系数的初始值为K =0.4。易知长窄缝的径向间隙C=0.1mm 。下面根据给定的0.05m/s 时减振器复原行程阻尼力值确定槽口的过流面积A c 。合理的叠加阀片式的阀系结构，在开阀前节流孔的节流作用对减振器阻尼力值的影响应该非常小，这样有利于减振器开阀前性能的调试，因此可以认为活塞杆运动速度为0.05m/s 时活塞阀系的节流压差全部由节流阀片与活塞阀系形成的长窄缝节流缝隙产生。则 371052.7/2m p g K Q A c -?=?= ρ 设节流片槽口的个数n 1=4，则流到的宽度为

麦弗逊减震器解析

简练而实用之选麦弗逊独立悬挂解析麦弗逊悬挂（MacPhersan），是现在非常常见的一种独立悬挂形式，大多应用在车辆的前轮。简单地说，麦弗逊式悬挂的主要结构即是由螺旋弹簧加上减震器以及A字下摆臂组成，减震器可以避免螺旋弹簧受力时向前、后、左、右偏移的现象，限制弹簧只能作上下方向的振动，并且可以通过对减震器的行程、阻尼以及搭配不同硬度的螺旋弹簧对悬挂性能进行调校。麦弗逊悬挂最大的特点就是体积比较小，有利于对比较紧凑的发动机舱布局。不过也正是由于结构简单，对侧向不能提供足够的支撑力度，因此转向侧倾以及刹车点头现象比较明显。下面就为大家详细的介绍一下麦弗逊悬挂的构造以及性能表现。 ●麦弗逊悬挂的历史：

麦弗逊式悬挂是应前置发动机前轮驱动(ff)车型的出现而诞生的。ff车型不仅要求发动机要横向放置，而且还要增加变速箱、差速器、驱动机构、转向机，以往的前悬挂空间不得不加以压缩并大幅删掉，因此工程师才设计出节省空间、成本低的麦弗逊式悬挂，以符合汽车需求。麦弗逊（Macphersan）是这套悬挂系统发明者的名字，他是美国伊利诺伊州人，1891年生。大学毕业后他曾在欧洲搞了多年的航空发动机，并于1924年加入通用汽车公司的工程中心。30年代，通用的雪佛兰公司想设计一种真正的小型汽车，总设计师就是麦弗逊。他对设计小型轿车非常感兴趣，目标是将这种四座轿车的质量控制在0．9吨以内，轴距控制在2．74米以内，设计的关键是悬挂。麦弗逊一改当时盛行的板簧与扭杆弹簧的前悬挂方式，创造性地将减振器和螺旋弹簧组合在一起，装在前轴上。实践证明这种悬架形式的构造简单，占用空间小，而且操纵性很好。后来，麦弗逊跳槽到福特，1950年福特在英国的子公司生产的两款车，是世界上首次使用麦弗逊悬架的商品车。 ●麦弗逊悬挂的构造：麦弗逊式悬挂由螺旋弹簧、减震器、A字形下摆臂组成，绝大部分车型还会加上横向稳定杆。麦弗逊式独立悬架的物理结构为支柱式减震器兼作主销，承受来自于车身抖动和地面冲击的上下预应力，转向节（也可说车轮，因为转向节作用于车轮）则沿着主销转动；此外，其主销可摆动，特点是主销位置和前轮定位角随车轮的上下跳动而变化，且前轮定位变化小，拥有良好的行驶稳定性。

弹簧减振器应用实例

弹簧减振器应用实例弹簧减振器适用范围弹簧减振器是一种对位移反应灵敏的振动控制装置；弹簧减振器主要适用于核电厂、火电厂、化工厂、钢铁厂等的管道及设备的抗振动。常用于控制挂续性的流体振动激扰（如流体脉动、两相流、高速流和风振等）的管系振动。弹簧减振器能有效地控制各种频率的振动和摆动，但在一定的程度上限制了管道的正常热位移。设计时应充分考虑弹簧减振器对管道产生的附加力。弹簧减振器作用为了减少前面提到的路面对车辆的振动和冲击，需要弹簧把这些吸收振动和冲击的能量，弹簧在悬架中就是一个储能元件，但是暂时储存起来还不行，还要把这些对车辆乘坐舒适性和操纵稳定性不利的能量消耗掉，这是就轮到减振器登场了，液压式减振器的工作原理是当车架与车桥作往复相对运动，而活塞在缸筒内往复运动时，减振器壳体内的油液便反复地从一个内腔通过一些窄小的孔隙流入另一内腔，此时，孔壁与油液间的摩擦及液体分子内摩擦便形成对振动的阻尼力，使车身和车架的振动能量转化为热能，而被油液和减振器壳体所吸收，然后散到大气中。简单的说就是，将动能转化为热能。如果减振器在试验台连续运转几分钟，减振器贮油缸外壁会变得非常热，甚至烫手。弹簧减振器特点

载荷范围载荷范围：245N-35040N；位移范围有二种：0-75mm、0-150mm；结构结构采用外挑管，消除音隙非常方便，且有螺纹防松设置；连接管长短连接管采用左右螺纹，安装距离詷量为40mm，且可现场调整，并设有螺纹防松设置；间隙小两端接口采用铰接，有效地消除了双向使用时的间隙；载荷刻度上刻度板上增设了载荷指示刻度，使调节载荷、工作载荷一目了然。应用实例弹簧减震器的应用非常广泛，所以大家都认识它。可以这样说，凡是要减震或隔震的地方都要用到弹簧减震器，弹簧具有高弹性和黏弹性，与钢铁材质相比，弹簧的弹性变形很大，弹

弹簧弹力计算A

弹簧弹力计算压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；弹簧常数：以k表示，当弹簧被压缩时，每增加 1mm距离的负荷(kgf/mm)；弹簧常数公式（劲度系数）（单位：kgf/mm）：K=(G×ｄ４)／（８×Ｄｍ３×Ｎｃ） G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300；磷青铜线G=4500 ；黄铜线G=3500 d=线径 Do=OD=外径 Di=ID=内径 Dm=MD=中径=Do-d N=总圈数 Nc=有效圈数=N-2 弹簧常数计算范例:线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝 K=(G×ｄ４)／（８×Ｄｍ３×Ｎｃ）＝（８０００×２４）／（８×２０３×３．５）＝０．５７１ｋｇｆ／ｍｍ拉力弹簧拉力弹簧的 k值与压力弹簧的计算公式相同。拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）扭力弹簧弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm). 弹簧常数公式（单位：kgf/mm）: K=(Ｅ×ｄ４)／（１１６７×Ｄｍ×ｐ×Ｎ×Ｒ） E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200,黄铜线E=11200 d=线径 Do=OD=外径 Di=ID=内径 Dm=MD=中径=Do-d N=总圈数 R=负荷作用的力臂 p=3.1416
