对无功功率的几点认识
文献综述
课题入门：
1.对无功功率的几点认识：
1.1什么是电力系统中的无功功率？
1、电力系统从源头发电机到终端设备都是由非纯阻性元件组成的，因此必然存在无功功率的交换。
2、电感元件或电容元件虽然不消耗功率，但功率P瞬时值按正弦规律正负交替变化，这说明元件与外电路在不断的进行着能量交换。因此电感电容元件的瞬时功率又称为交换功率。元件交换功率的幅值越大，表面同样时间内“吞吐”的能量就越多，也即能量交换的规模越大。基于上面的分析，可得如下结论：电感元件的瞬时功率的幅值，可以作为衡量电感或电容元件与外电路能量交规模的指标，并称之为电感或电容元件的无功功率，用符号Q 表示。则Q=UI无功功率的单位为var。
3、然而电力系统中大部分的无功功率并非无用的功率，相反在电力传输当中起着什么重要的作用。许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递，磁场交变就需要与电源进行能量交换。为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。
1.2为什么要进行无功补偿？
一、减低电力系统网络损耗。
当电力系统运行时，在线路和变压器中将要产生功率损耗和电能损耗。通常配电网的损耗是由两部分组成的：一部分是与传输功率有关的损耗。它产生在输电线路和变压器的串联阻抗上，传输功率愈大则损耗愈大，这种损耗叫变动损耗，在总损耗中所占比重较大；另一部分损耗则仅与电压有关，它产生在输电线路和变压器的并联导纳上，如输电线路的电晕损耗、变压器的励磁损耗等，这种损耗叫固定损耗。
电力系统的有功功率损耗不仅大大增加了发电厂和变电所的设备容量，同时也是对动力资源的额外浪费。电能损耗还密切影响到电能成本，从而影响整个国民经济的效益。
电力系统各元件中的无功功率损耗相对来说较有功功率损耗还大，由于无功功率损耗要有发电机或其他无功电源来供给，因此在众多发、输电设备视在容量为一定的条件下，无功功率的增大势必相应减少发、输电的有功功率，即减少发、输电容量。而且，当通过输电线路和变压器输送无功功率时。也将引起有功功率损耗，这些对于电力系统来说都是非常不经济的。
我们应尽力采取措施去降低功率损耗和电能损耗，这从节约能源、降低电能成本、提高设备利用率等方面来看都是非常必要的。
配电网的降损措施只要有
1合理的使用变压器，采用节能型的变压器，同时避免经多级变压；
2重视和合理进行无功补偿。合理地选择无功补偿方式、补偿点及补偿容量，能有效地稳定系统的电压水平，避免大量的无功通过线路远距离传输而造成有功网损。对电网的无功补偿通常采用集中、分散、就地相结合的方式，具体选择要根据负荷用电特点来确定。一般的电网中，无功补偿装置安装在变压器的低压侧；
3对电力线路改造，扩大导线的载流水平
4调整用电负荷。保持均衡用电。调整用电设备运行方式，合理分配负荷，降低电网高
峰时段的用电，增加低谷时段的用电；改造不合理的局域配电网，保持三相平衡，使用电均衡，降低线损。
二、提高电压质量
衡量电能质量的指标主要是电压、频率、波形、电压波动与闪变和三厢不平衡度等。其中电压质量对各类用电设备的安全运行都有直接影响。
影响电力系统电压的主要因素是无功功率。只有系统有能力向负荷提供足够的无功功率时，系统电压才可能维持在正常水平；如果系统内无功电源不足，系统的端电压就将被迫降低。所以，电力系统无功功率平衡与维持电力系统的电压水平有着不可分割的关系。
1.3电力系统的无功平衡
影响电力系统电压的主要因素是无功功率。只有系统有能力向负荷提供足够的无功功率时。系统电压才有可能维持在正常水平；如果系统内的无功电源不足，系统的端电压就将被迫降低。所以电力系统无功功率平衡与维持电力系统的电压水平有着不可分割的关系。
（1）电力系统的无功负荷及无功损耗
电力系统的无功功率负荷
各用电设备中，除了相对很小的白炽灯负荷只消耗有功功率、为数不多的同步电动机可发出一部分无功功率外，大多数都要消耗无功功率。因此，无论工业或农业用户都也之后功率因数运行，其值约为0.6~0.9。其中，较大的数值对应于采用大容量同步电动机的场合。无功功率的负荷曲线的变化规律虽大体上也有功功率相似，也并非完全亦步亦趋。其最大值可能出现在白昼而不是傍晚。原因在于，系统总负荷的成分一昼夜间各不相同。白昼，工业用电比重大；傍晚，生活用电等比重将增加，而二者的功率因数不同。大致可认为，如白昼和傍晚有功功率负荷的峰值约略相等，白昼无功功率负荷的峰值将大于傍晚；反之，如白昼有功功率负荷的峰值远小于傍晚，白昼和傍晚无功功率负荷的峰值将约略相等。但无论是电力系统的运行或设计部门。一般都不编制无功功率负荷曲线而只编制无功功率平衡表或各枢纽点电压曲线。而且，这些表格或曲线也只是隔一段时间制作一次。
无功功率损耗：变压器中的无功损耗和电力线路上的无功损耗
变压器中的无功功率损耗分两部分，即励磁支路和绕组支路中损耗。其中，励磁支路损耗的百分数基本上等于空载电流的百分数，约为1%~2%；绕组漏抗中损耗在变压器满载时，基本上等于短路电压的百分数，约为10%。因此，对一台变压器或一级变压的网络而言，变压器中的无功功率损耗并不大，满载时约为它额定容量的百分之十几。相对多电压级网络，变压器中的无功功率损耗就相当可观。以一个五级变压器的网络为例，设电厂中10/200KV 升压，网络中220/110、110/35、35/10、10/0.4KV降压至用户，典型计算的结果表明系统中变压器的无功功率损耗占相当大比例，较有功功率损耗大得多。
电力线路上的无功功率损耗也分两部分，即并联电纳和串联电抗中的无功功率损耗，并联电纳中的这种损耗又称充电功率，与线路电压的平方成正比，呈容性。串联电抗中的这种损耗与负荷电流的平方成正比，呈感性。因此，线路作为电力系统的一个元件究竟消耗容性或感性无功功率就不能肯定。根据自然功率的概念，可做一个大致的估计：当通过线路输送的有功功率大于自然功率时，线路将消耗容性无功功率。而所以能作这样估计的前提是线路“无损耗“且负荷功率因数为1。一般，通过110KV及以下线路输送的功率往往大于自然功率；通过500KV线路输送的功率大致等于自然功率。通过220KV线路输送的功率则因线路长度而异，线路较长时，小于自然功率；线路较短时，大于自然功率。
（2）电力系统的无功电源
发电机
同步发电机既是有功功率电源。又是最基本的无功功率电源。
电容器和调相机
并联电容器只能向系统供应感性无功功率。它说供应的感性无功功率与其端电压的平方成正比。
调相机实质上是只能发无功功率的发电机。它在过激运行时容量的50%。这些也就是作为无功功率电源的调相机的运行极限。
静止补偿器和静止调相机
静止补偿器和静止调相机是分别与电容器和调相机相对应而又同属“灵活交流输电系统”范畴的两种无功功率电源。目前常用的有晶闸管控制电抗器型（TCR型）、晶闸管开关电容器型（TSC型）和饱和电抗器型（SR型）三种。
1.4怎么进行无功补偿？
与系统中的有功功率电源是集中在各类发电厂的发电机不同的是，无功功率的电源除发电机外。还有电容器、调相机、和静止补偿器等，分散在各变电所。供应有功功率和电能必须消耗能源，但无功功率电源一旦设置后，就可以随时使用而不再有其他经常性耗费。系统中无功功率损耗远大于有功功率损耗。正常稳态运行时，全系统频率相同，频率调整集中在发电厂，而全系统电压水平各点不同，而且，电压调整可分散进行，调压手段也多种多样。
无功功率的补偿原则：
无功补偿措施：
1利用同步发电机进行补偿
2利用调相机进行无功补偿
3利用电容器进行无功补偿
4利用静止补偿器进行无功补偿
4并联电抗器
就感性无功功率闻言，并联电抗器显然不是电源而是负荷，但在某些电力系统中的确装有这种设施，用以吸取轻载或空载线路过剩的感性无功功率。而对高压远距离输电线路而言，它还有提高输送能力，降低过电压等作用。（1减轻空载或轻载线路上的电容小于，以降低工频暂态过电压；2改善长距离输电线路上的电压分布；3使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动，同时也减轻了线路上的功率损失；4在大机组与系统并联时，降低高压母线上工频稳态电压，便于发电机同期并列；5防止发电机带长线路可能出现的自励磁谐振现象；6当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用单相快速重合闸。）无功功率的平衡
电源供应的无功功率由两部分组成，即发电机供应的无功功率和补偿设备供应的无功功率，而补偿设备供应的无功功率又分调相机供应的无功功率、并联电容器供应的无功功率和静止补偿器供应的无功功率三部分。
无功功率损耗的无功功率包括三部分：变压器中的无功功率损耗、线路电抗中的无功功率损耗和线路电纳中的无功功率损耗。
进行无功功率平衡计算的前提应是系统的电压水平正常。而如果不能在正常电压水平下保证无功功率的平衡，系统的电压质量总不能保证。
无功补偿的原理
网络未加无功补偿设备前，负荷的有功功率、无功功率为P、O。与网络传输的功率相等。加装了一部分无功补偿设备后。网络传输的有功功率不变，传输的无功功率变为减少了，
相当于无功消耗减少了。补偿后的电力网的功率因数得到了提高。
无功补偿的意义
加装无功补偿设备后，电网的功率因数提高。具有以下几个方面的意义。
1减少系统元件的容量，换个角度看是提高电网的输送能力。
加装了无功补偿后，减少了电网无功输送量，在输送同样的有功功率情况下，设备安装的容量可以减少，就能节约大量的有色金属，也节约了投资。对运行中的电气设备而言，无功补偿后其中通过的无功功率减少了，有功的输送能力提高，使设备容量得到充分利用。
2降低网络功率损耗和电能损耗
当符合电流流过线路是，其功率损耗为
线路输送的无功由补偿的Q减少到Q1时，线路的功率损耗下降，每年在线路上和变压器上的电能损耗也下降。
3改善电压质量
减少线路输送的无功功率，则电压损耗有所下降，改善了电力网和用户的电压质量。可将无功补偿是保证电能质量的重要措施。
电力系统的无功功率补偿原则
电网的无功补偿原则是按分层分区和就地平衡原则考虑。并应能随负荷或电压进行调整，保证系统各枢纽点的电压在正常和事故后均能满足规定的要求，避免经长距离线路或多级变压器传送无功功率。
电力系统中无功功率的最优分布
无功功率的最优分布包括无功功率电源的最优分布和无功负荷的最优补偿两个方面。但在讨论这两个方面问题之前，有必要对提高负荷的自然功率因数，既减低负荷对无功功率需求，因为面对十分低劣的负荷自然功率因数谈论无功功率的最优分布，显然是舍本逐末。将负荷的自然功率因数尽可能提高后，才考虑采用补偿设备人为地提高负荷功率因数，以及包括这些补偿设备在内的各种无功功率电源的最优分布问题。
无功功率电源的最优分布
等网损微增率准则
优化无功功率电源分布的目的在降低网络中的有功功率损耗。因此，这里的目标函数就是网络
基于季节特性的讨论
一般，火电厂以承担基本不变的负荷为宜，这样可避免频繁的开停设备或增减负荷。其中，高温高压电厂因效率最高，应优先投入，而且，由于它们可灵活调节的范围较窄，在负荷曲线的更基底部分运行更恰当。其次是中温中压电厂。低温低压电厂设备陈旧，效率很低，应及早淘汰。而在淘汰之前只能在高峰负荷期间用以发必要的功率。
原子能电厂的可调容量虽大，但因原子能电厂的一次投资大，运行费用小，建成后应尽可能利用，原则上应持续承担额定容量负荷，在负荷曲线的最基底部分运行。
无调节水库水电厂的全部功率和有调节水库水电厂的强迫功率都不可调，应首先投入。有调节水电厂的可调功率，在洪水季节，为防止弃水，往往也优先投入；在枯水季节则恰相反，应承担高峰负荷。在耗尽日耗水量的前提下，枯水季节将水电厂的可调功率移在后面投入，不仅可使火电厂的负荷更平稳，从而减少因开停设备或增减负荷而额外消耗的燃料，而且可使系统中的功率分配更合理，从而节约总的燃料消耗。更何况水电厂还有快速起动、快速增减负荷的突出优点。
抽水蓄能电厂在低谷负荷时，其水轮发电机组作电动机—水泵方式运行，因而应作负荷考虑；在高峰负荷时发电，与常规水电厂无异。虽然这一抽水蓄能、放水发电循环的总效率只有70%左右，但因这类电厂的介入，使火电厂的负荷进一步平稳，就系统总体而言，是
很合理的。这类电厂常伴随原子能电厂出现，其作用是确保原子能电厂有平稳的负荷。但系统中严重缺乏调节手段时，也应考虑建设这类电厂。
所以枯水季节。各类发电厂承担负荷的顺序大致排列如下：
（1）无调节水电厂
（2）有调节水电厂的强迫功率
（3）热电厂的强迫功率
（4）原子能电厂
（5）燃烧劣质、当地燃料的火电厂
（6）热电厂的可调功率
（7）高温高压火电厂
（8）中温中压火电厂
（9）低温低压火电厂（不一定投入）
（10）有调节水电厂的可调功率
（11）抽水蓄能水电厂
洪水季节
和枯水季节的不同在于这时有调节水电厂的可调功率往往也归入强迫功率成为不可调功率。承担基本负荷的无调节水电厂、热电厂、燃烧劣质当地燃料的火电厂和原子能电厂一昼夜间发出的功率基本不变。随着电厂承担的负荷在负荷曲线图上部位的逐级上升，发出的功率变化也愈来愈大。担负高峰负荷的电厂一昼夜间发出的功率可能有很大的变化。枯水季节，有调节水电厂甚至可能几经开停。
负荷曲线的最高部位往往是兼负调整系统频率任务的发电厂的工作位置。系统中的负荷备用就设置在这种调频厂内。枯水季节往往就由系统中的大水电厂承担调频任务；洪水季节这任务就转移给中温中压火电厂。抽水蓄能电厂在其发电期间也可参加调频。但低温低压火电厂则因容量不足、设备陈旧。不能担负调频任务。

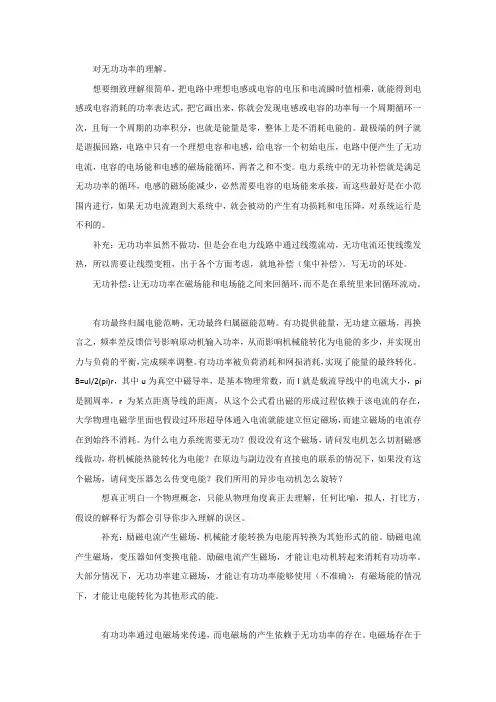

什么是无功功率及作用

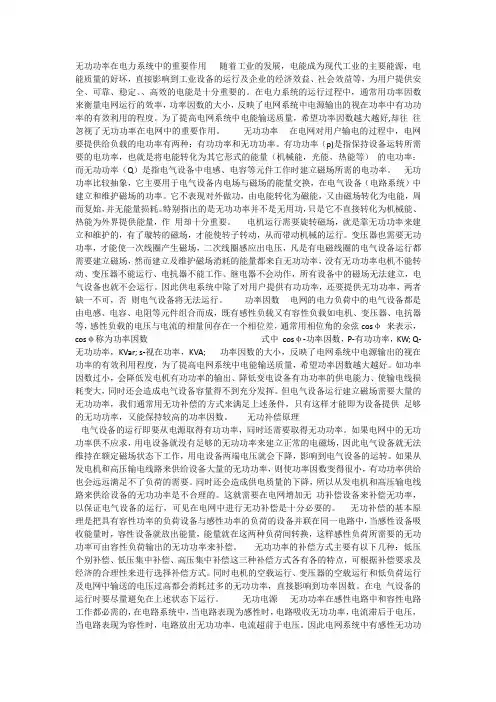

无功功率在电力系统中的重要作用随着工业的发展，电能成为现代工业的主要能源，电能质量的好坏，直接影响到工业设备的运行及企业的经济效益、社会效益等，为用户提供安全、可靠、稳定、、高效的电能是十分重要的。在电力系统的运行过程中，通常用功率因数来衡量电网运行的效率，功率因数的大小，反映了电网系统中电源输出的视在功率中有功功率的有效利用的程度。为了提高电网系统中电能输送质量，希望功率因数越大越好,却往往忽视了无功功率在电网中的重要作用。无功功率在电网对用户输电的过程中，电网要提供给负载的电功率有两种：有功功率和无功功率。有功功率（p)是指保持设备运转所需要的电功率，也就是将电能转化为其它形式的能量（机械能，光能，热能等）的电功率；而无功功率（Q）是指电气设备中电感、电容等元件工作时建立磁场所需的电功率。无功功率比较抽象，它主要用于电气设备内电场与磁场的能量交换，在电气设备（电路系统）中建立和维护磁场的功率。它不表现对外做功，由电能转化为磁能，又由磁场转化为电能，周而复始，并无能量损耗。特别指出的是无功功率并不是无用功，只是它不直接转化为机械能、热能为外界提供能量，作用却十分重要。电机运行需要旋转磁场，就是靠无功功率来建立和维护的，有了璇转的磁场，才能使转子转动，从而带动机械的运行。变压器也需要无功功率，才能使一次线圈产生磁场，二次线圈感应出电压，凡是有电磁线圈的电气设备运行都需要建立磁场，然而建立及维护磁场消耗的能量都来自无功功率，没有无功功率电机不能转动、变压器不能运行、电抗器不能工作、继电器不会动作，所有设备中的磁场无法建立，电气设备也就不会运行。因此供电系统中除了对用户提供有功功率，还要提供无功功率，两者缺一不可，否则电气设备将无法运行。功率因数电网的电力负荷中的电气设备都是由电感、电容、电阻等元件组合而成，既有感性负载又有容性负载如电机、变压器、电抗器等，感性负载的电压与电流的相量间存在一个相位差，通常用相位角的余弦cosφ来表示，cosφ称为功率因数式中 cosφ-功率因数，P-有功功率，KW; Q-无功功率，KVar; s-视在功率，KVA; 功率因数的大小，反映了电网系统中电源输出的视在功率的有效利用程度，为了提高电网系统中电能输送质量，希望功率因数越大越好。如功率因数过小，会降低发电机有功功率的输出、降低变电设备有功功率的供电能力、使输电线损耗变大，同时还会造成电气设备容量得不到充分发挥。但电气设备运行建立磁场需要大量的无功功率，我们通常用无功补偿的方式来满足上述条件，只有这样才能即为设备提供足够的无功功率，又能保持较高的功率因数。无功补偿原理 电气设备的运行即要从电源取得有功功率，同时还需要取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，因此电气设备就无法维持在额定磁场状态下工作，用电设备两端电压就会下降，影响到电气设备的运转。如果从发电机和高压输电线路来供给设备大量的无功功率，则使功率因数变得很小，有功功率供给也会远远满足不了负荷的需要。同时还会造成供电质量的下降，所以从发电机和高压输电线路来供给设备的无功功率是不合理的。这就需要在电网增加无功补偿设备来补偿无功率，以保证电气设备的运行，可见在电网中进行无功补偿是十分必要的。无功补偿的基本原理是把具有容性功率的负荷设备与感性功率的负荷的设备并联在同一电路中，当感性设备吸收能量时，容性设备就放出能量，能量就在这两种负荷间转换，这样感性负荷所需要的无功功率可由容性负荷输出的无功功率来补偿。无功功率的补偿方式主要有以下几种：低压个别补偿、低压集中补偿、高压集中补偿这三种补偿方式各有各的特点，可根据补偿要求及经济的合理性来进行选择补偿方式。同时电机的空载运行、变压器的空载运行和低负荷运行及电网中输送的电压过高都会消耗过多的无功功率，直接影响到功率因数。在电气设备的运行时要尽量避免在上述状态下运行。无功电源无功功率在感性电路中和容性电路工作都必需的，在电路系统中，当电路表现为感性时，电路吸收无功功率，电流滞后于电压，当电路表现为容性时，电路放出无功功率，电流超前于电压。因此电网系统中有感性无功功
有功功率和无功功率

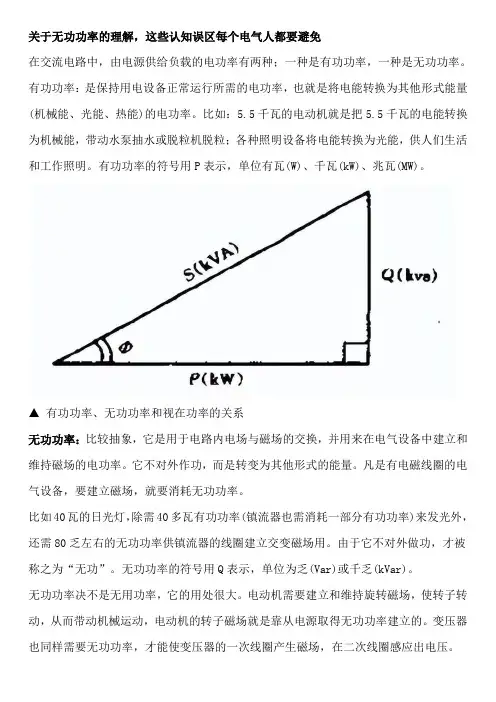

001.什么是有功功率和无功功率 解释一： 1.无功功率 在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)、兆瓦(MW)。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。 无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明这个问题，现举一个例子：农村修水利需要开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢? 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响，主要表现在： (1)降低发电机有功功率的输出。 (2)降低输、变电设备的供电能力。 (3)造成线路电压损失增大和电能损耗的增加。 (4)造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。
电机常用计算公式和说明
电机电流计算： 对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流 当电机星接时：线电流＝相电流；线电压＝根号3相电压。三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏 当电机角接时：线电流＝根号3相电流；线电压＝相电压。绕组是直接接380的，导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号三UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 极对数与扭矩的关系 n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。所以在选用电机时，考虑负载需要多大的起动扭距。 异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。 直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。 扭矩公式 T=9550*P输出功率/N转速 导线电阻计算公式： 铜线的电阻率ρ＝0.0172， R＝ρ×L/S (L＝导线长度，单位：米，S＝导线截面，单位：m㎡) 磁通量的计算公式： B为磁感应强度,S为面积。已知高斯磁场定律为：Φ=BS 磁场强度的计算公式：H = N × I / Le 式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。 磁感应强度计算公式：B = Φ/ (N × Ae)B=F/IL u磁导率 pi=3.14 B=uI/2R 式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。 感应电动势 1)E＝nΔΦ/Δt（普适公式）｛法拉第电磁感应定律，E：感应电动势(V)，n：感应线圈匝数，ΔΦ/Δt:磁通量的变化率｝ 磁通量变化率=磁通量变化量/时间磁通量变化量=变化后的磁通量-变化前的磁通量 2)E＝BLV垂(切割磁感线运动)｛L:有效长度(m)｝ 3)Em＝nBSω（交流发电机最大的感应电动势）｛Em:感应电动势峰值｝ 4)E＝BL2ω/2（导体一端固定以ω旋转切割）｛ω:角速度(rad/s)，V:速度(m/s)｝
无功功率的基本知识
无功功率的基本知识 1.1什么是电力系统中的无功功率？ 1、电力系统从源头发电机到终端设备都是由非纯阻性元件组成的，因此必然存在无功功率的交换。 2、电感元件或电容元件虽然不消耗功率，但功率P瞬时值按正弦规律正负交替变化，这说明元件与外电路在不断的进行着能量交换。因此电感电容元件的瞬时功率又称为交换功率。元件交换功率的幅值越大，表面同样时间内“吞吐”的能量就越多，也即能量交换的规模越大。基于上面的分析，可得如下结论：电感元件的瞬时功率的幅值，可以作为衡量电感或电容元件与外电路能量交规模的指标，并称之为电感或电容元件的无功功率，用符号Q表示。则Q=UI无功功率的单位为var。 3、然而电力系统中大部分的无功功率并非无用的功率，相反在电力传输当中起着什么重要的作用。许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递，磁场交变就需要与电源进行能量交换。为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。 1.2为什么要进行无功补偿？ 一、减低电力系统网络损耗。
当电力系统运行时，在线路和变压器中将要产生功率损耗和电能损耗。通常配电网的损耗是由两部分组成的：一部分是与传输功率有关的损耗。它产生在输电线路和变压器的串联阻抗上，传输功率愈大则损耗愈大，这种损耗叫变动损耗，在总损耗中所占比重较大；另一部分损耗则仅与电压有关，它产生在输电线路和变压器的并联导纳上，如输电线路的电晕损耗、变压器的励磁损耗等，这种损耗叫固定损耗。 电力系统的有功功率损耗不仅大大增加了发电厂和变电所的设备容量，同时也是对动力资源的额外浪费。电能损耗还密切影响到电能成本，从而影响整个国民经济的效益。电力系统各元件中的无功功率损耗相对来说较有功功率损耗还大，由于无功功率损耗要有发电机或其他无功电源来供给，因此在众多发、输电设备视在容量为一定的条件下，无功功率的增大势必相应减少发、输电的有功功率，即减少发、输电容量。而且，当通过输电线路和变压器输送无功功率时。也将引起有功功率损耗，这些对于电力系统来说都是非常不经济的。 我们应尽力采取措施去降低功率损耗和电能损耗，这从节约能源、降低电能成本、提高设备利用率等方面来看都是非常必要的。 配电网的降损措施只要有 1合理的使用变压器，采用节能型的变压器，同时避免经多级变压； 2重视和合理进行无功补偿。合理地选择无功补偿方式、补偿点及补偿容量，能有效地稳定系统的电压水平，避免大量的无功通过线路远距离传输而造成有功网损。对电网的无功补偿通常采用集中、分散、就地
电网无功功率计算.docx
电网中的许多用电设备是根据电磁感应原理工作的。它们在能量转换过程中建立交变磁场，在一个周期内吸收的功率和释放的功率相等，这种功率叫无功功率。电力系统中，不但有功功率平衡，无功功率也要平衡。 有功功率、无功功率、视在功率之间的关系如图1所示 式中 S——视在功率，kVA P——有功功率，kW Q——无功功率，kvar φ角为功率因数角，它的余弦(cosφ)是有功功率与视在功率之比即cosφ＝P/S称作功率因数。 由功率三角形可以看出，在一定的有功功率下，用电企业功率因数cosφ越小，则所需的无功功率越大。如果无功功率不是由电容器提供，则必须由输电系统供给，为满足用电的要求，供电线路和变压器的容量需增大。这样，不仅增加供电投资、降低设备利用率，也将增加线路损耗。为此，国家供用电规则规定：无功电力应就地平衡，用户应在提高用电自然功率因数的基础上，设计和装置无功补偿设备，并做到随其负荷和电压变动及时投入或切除，防止无功倒送。还规定用户的功率因数应达到相应的标准，否则供电部门可以拒绝供电。因此，无论对供电部门还是用电部门，对无功功率进行自动补偿以提高功率因数，防止无功倒送，从而节约电能，提高运行质量都具有非常重要的意义。 无功补偿的基本原理是：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。 当前，国内外广泛采用并联电容器作为无功补偿装置。这种方法安装方便、建设周期短、造价低、运行维护简便、自身损耗小。 采用并联电容器进行无功补偿的主要作用： 1、提高功率因数 如图2所示图中
P——有功功率 S1——补偿前的视在功率 S2——补偿后的视在功率 Q1——补偿前的无功功率 Q2——补偿后的无功功率 φ1——补偿前的功率因数角 φ2——补偿后的功率因数角 由图示可以看出，在有功功率P一定的前提下，无功功率补偿以后(补偿量Qc＝Q1-Q2)，功率因数角由φ1减小到φ2，则cosφ2＞cosφ1提高了功率因数。 2、降低输电线路及变压器的损耗 三相电路中，功率损耗ΔP的计算公式为 式中 P——有功功率，kW； U——额定电压，kV； R——线路总电阻，Ω。 由此可见，当功率因数cosφ提高以后，线路中功率损耗大大下降。 由于进行了无功补偿，可使补偿点以前的线路中通过的无功电流减小，从而使线路的供电能力增加，减小损耗。 例：某县电力公司某配电所，2005年1月～2月份按实际供售电量情况进行分析。该站1～2月份，有功供电量152.6万kW·h，无功供电量168.42万kvar·h，售电量133.29万kW·h，功率因数0.67，损耗电量19.31万kW·h，线损率12.654%。装设电容器进行无功补偿后，如功率因数由原来的0.67提高到0.95 时， (1)可降低的线路损耗
发电机有功功率和无功功率
：[原创]发电机无功功率随有功功率变化情况的分析作者：曌 一.问题的提出 《电机学》一书中详细阐述了调节发电机有功功率和无功功率时两者之间的相互影响，最终得出一个众所周知的结论，即调节无功时，有功不变，调节有功时，无功反方向变化。但是在实际生产过程中，绝大多数机组，在没有人为干预的情况下，调节有功时，无功功率基本不会出现《电机学》理论中所描述的那种规律发生反方向变化的，当然不排除轻微反方向变化以及无功不变的现象出现，但是大多数情况下两者是同方向变化的，即增加有功，无功也增加，减少有功，无功也减少。这种现象引起了不少疑问，在此便详细分析一下实际生产过程中，机组的无功功率到底是如何随着有功功率变化的，为什么会出现与理论书中结论相反的情况。 二.无功变化的理论分析 （一）纯电机角度的分析： 第一种方法利用电枢反应的原理进行分析，如果忽略励磁调节器的话，在《电机学》的同步电机电枢反应章节中有提到，增加无功，有功不变，增加有功，无功变小。这是因为，励磁如果是恒定不变的，那么在增加有功的时候，励磁用于交轴电枢反应的部分就多了，因为有功功率是靠电机的交轴电枢反应来实现的，那么用于直轴电枢反应的部分就少了，而无功功率正是由直轴电枢反应来实现的，这样加有功的时候无功就会降低，当然电压也就会适当降低。
等于是固定不变就那么多的励磁电流，要么用作交轴反应来实现有功，要么就用作直轴反应来实现无功，在加有功时，交轴电枢反应用的励磁多了，那么励磁分给直轴电枢反应来实现无功的部分就少了。所以由于电枢反应，增加有功功率会产生去磁作用，最终导致发电机欠磁，无功功率降低，电压降低。 第二种方法利用发电机功角变化来进行分析，前提同样是励磁保持恒定，发电机能否送出无功以及送出无功的多少与电压差ΔU有关，这个电压差ΔU是指发电机的电动势E0和端电压UN的同相部分的电压差，注意是同相部分的电压差，具体可参照《电机学》中的同步发电机迟相运行时的相量图，相量图是以发电机端电压UN为一个参考相量，即NU为一个垂直向上的箭头，其保持固定不动。电动势E0在UN箭头的逆时针侧，且为一个长度大于UN 的箭头，两者之间形成一个夹角δ即发电机功角。所谓同相部分的电压差，就是指把E0箭头向参考量UN或者说是垂直轴上的一个投影，这个投影的长度比UN箭头要长，E0箭头在垂直轴上的投影长度减去UN箭头的长度即为两者同相部分的电压差ΔU，只有这个电压差才会产生无功电流，并且是电压差ΔU越大，发电机输出的无功功率就越大，如果电压差ΔU变小，则发电机输出的无功功率就减小。又根据发电机功角特性可知，当发电机送出有功功率时，电动势E0就与端电压UN错开一个δ角即发电机功角，当有功越大时，δ角越大，此时可以想象E0又往逆时针的方向转了一个更大的角度，那么它在垂直轴上的投影高度就更短了，所以用它减去UN所得到的无功电压差ΔU就变小了，因而无功自动减小，当然电压也就会适当降低。反之，当有功减小时，功角δ也随之减小，无功会自动增加，电压也会适当升高。 总之，无论从纯电机的任何一个方面去推论，前提只要励磁电流是恒
关于无功功率的五个认知误区!
关于无功功率的五个认知误区！ （1）误区一：无功功率是用来在电气设备中建立和维持磁场的电功率，最终会在建立和维持过程中损耗掉。 《辞海》中对于无功功率的解释：“在具有电感和电容的交流电路中，电感的磁场和电容的电场在一周期的一部分时间内从电源吸收能量，另一部分时间内将能量返回电源。在整个周期内平均功率是零，也就是没有能量消耗，但能量是在电源和电感或电容之间来回交换的，能量交换的最大值叫做无功功率。”这个解释说明，无功功率的物理意义在于交流电源与负载之间的能量交换，无功功率就是交流正弦电路中能量交换的最大值，它表明了交流电源与负载之间能量交换的能力。 实际的无功设备在能量交换时一定有能量的损耗（如漏磁、介质损耗等），这部分丢失的损耗不能算入无功，这是因无功作用而产生的有功损耗。同理有些人把设备产生的不是需要的热能等能量损失称为无功是不对的，这是无用功，而不是无功，因其不能转回电能。 （2）误区二：无功功率是不消耗能量的无用功率, “无功”乃“无用之功”无功功率决不是无用功率，相反它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。
（3）误区三：无功功率仅是交流电源与负载之间的能量交换，不消耗能量，对系统不会有影响。 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电也产生一定的不良影响，主要表现在: 1）)降低发电机有功功率的输出。 2）视在功率一定时，增加无功功率就要降低输、变电设备的供电能力。 3）电网内无功功率的流动会造成线路电压损失增大和电能损耗的增加。 4）系统缺乏无功功率时就会造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。 （4）误区四：由于电源的无功无法满足负荷的无功，导致电力系统处于不平衡状态，所以需要无功补偿。 首先，在电力系统中，系统（电源）的无功与负荷的无功是永远处于平衡状态的。电源无功-电压特性是一条下降的曲线，而负荷（主要取决于异步电动机）的无功-电压特性是一条上升的曲线，两曲线的交点即运行点，对应相应的平衡的无功和电压。当系统无功过剩时，表示电源的无功-电压曲线向上移动，或者负荷的无功-电压曲线向下移动，它们的交点即新的平衡点，显然对应的电压上升；反之则下降。
有功功率与无功功率区别
有功功率与无功功率的区别 随着工业的发展，电能成为现代工业的主要能源，电能质量的好坏，直接影响到工业设备的运行及企业的经济效益、社会效益等，为用户提供安全、可靠、稳定、、高效的电能是十分重要的。在电力系统的运行过程中，通常用功率因数来衡量电网运行的效率，功率因数的大小，反映了电网系统中电源输出的视在功率中有功功率的有效利用的程度。为了提高电网系统中电能输送质量，希望功率因数越大越好，往往忽视了无功功率在电网中的重要作用。 无功功率 在电网对用户输电的过程中，电网要提供给负载的电功率有两种：有功功率和无功功率。有功功率（p)是指保持设备运转所需要的电功率，也就是将电能转化为其它形式的能量（机械能，光能，热能等）的电功率；而无功功率（Q）是指电气设备中电感、电容等元件工作时建立磁场所需的电功率。 无功功率比较抽象，它主要用于电气设备内电场与磁场的能量交换，在电气设备（电路系统）中建立和维护磁场的功率。它不表现对外做功，由电能转化为磁能，又由磁场转化为电能，周而复始，并无能量损耗。特别指出的是无功功率并不是无用功，只是它不直接转化为机械能、热能为外界提供能量，作用却十分重要。 电机运行需要旋转磁场，就是靠无功功率来建立和维护的，有了璇转的磁场，才能使转子转动，从而带动机械的运行。变压器也需要无功功率，才能使一次线圈产生磁场，二次线圈感应出电压，凡是有电磁线圈的电气设备运行都需要建立磁场，然而建立及维护磁场消耗的能量都来自无功功率，没有无功功率电机不能转动、变压器不能运行、电抗器不能工作、继电器不会动作，所有设备中的磁场无法建立，电气设备也就不会运行。因此供电系统中除了对用户提供有功功率，还要提供无功功率，两者缺一不可，否则电气设备将无法运行。 功率因数 电网的电力负荷中的电气设备都是由电感、电容、电阻等元件组合而成，既有感性负载又有容性负载如电机、变压器、电抗器等，感性负载的电压与电流的相量间存在一个相位差，通常用相位角的余弦cosφ来表示，cosφ称为功率因数 式中cosφ-功率因数，P-有功功率，KW; Q-无功功率，KV ar; s-视在功率，KV A; 功率因数的大小，反映了电网系统中电源输出的视在功率的有效利用程度，为了提高电网系统中电能输送质量，希望功率因数越大越好。如功率因数过小，会降低发电机有功功率的输出、降低变电设备有功功率的供电能力、使输电线损耗变大，同时还会造成电气设备容量得不到充分发挥。但电气设备运行建立磁场需要大量的无功功率，我们通常用无功补偿的方式来满足上述条件，只有这样才能即为设备提供足够的无功功率，又能保持较高的功率因数。 无功补偿原理 电气设备的运行即要从电源取得有功功率，同时还需要取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，因此电气设备就无法维持在额定磁场状态下工作，用电设备两端电压就会下降，影响到电气设备的运转。如果从发电机和高压输电线路来供给设备大量的无功功率，则使功率因数变得很小，有功功率供给也会远远满足不了负荷的需要。同时还会造成供电质量的下降，所以从发电机和高压输电线路来供给设备的无功功率是不合理的。这就需要在电网增加无功补偿设备来补偿无功率，以保证电气设备的运行，可见在电网中进行无功补偿是十分必要的。
无功功率终极解释
无功功率终极解释 2009-07-06 01:26 容性电流：流过电容的电流，电容使电流超前90度。 感性电流：流过电感的电流，电感使电流超前-90度，即滞后90度。 为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的“无功”并不是“无用”的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。无功功率单位为乏(Var)。无功功率和功率因数是直接有关联的。在交流电路中，针对电网中某个原件来说，其电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即 λ=cosΦ=P/S，S=√(P^2+Q^2)(阻抗为电感性时Φ＞0)。在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，若功率因数低,电网的电压下降,电压质量也就降低，所以我们希望功率因数越大越好，这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。 电力系统中的负载大多是电感性电气设备（有电磁线圈结构），线圈内要建立磁场，就要消耗滞后（感性）无功功率。如40W的日光灯，除了需要40 多瓦（镇流器也需要消耗部分有功功率）的有功功率来发光外，还需要40乏左右的无功功率供镇流器的线圈建立交变磁场，这就使得负载电流相位滞后于电压，相角差越大，对滞后无功功率需求越大。虽然无功功率不消耗电能，但要供给固定的有功功率时，无功功率越大，视在功率也越大，供电线路和变压器的容量也就越大，势必要提高电流而增加线路损耗。所谓提高功率因数，是指提高电源或电网的功率因数，而不是指提高某个电感性负载的功率因数。所以电业局供电时，无功功率对民用不收费，工业使用时若功率因数达不到0.9就要罚款，增收这部分费用作为线路损耗和其他因此造成的费用。 对于变压器，由于二次侧输出的无功功率可以是滞后性的，也可以是超前性的，视负载性质而定，但变压器内部吸收的无功功率都是滞后性的。
各种电机电流计算方法
各种电机额定电流的计算 1、电机电流计算： 对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流 当电机星接时：线电流＝相电流；线电压＝根号3相电压。三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。绕组是直接接380的，导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号3 UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 三相的计算公式： P＝1.732×U×I×cosφ (功率因数：阻性负载＝1，感性负载≈0.7～0.85之间，P＝功率：W) 单相的计算公式： P＝U×I×cosφ 空开选择应根据负载电流，空开容量比负载电流大20～30%附近。P＝1.732×IU×功率因数×效率（三相的） 单相的不乘1.732（根号3） 空开的选择一般选总体额定电流的1.2-1.5倍即可。
经验公式为： 380V电压,每千瓦2A, 660V电压,每千瓦1.2A, 3000V电压,4千瓦1A, 6000V电压,8千瓦1A。 3KW以上，电流=2*功率；3KW及以下电流=2.5*功率 2功率因数（用有功电量除以无功电量，求反正切值后再求正弦值）功率因数cosΦ=cosarctg(无功电量/有功电量） 视在功率S 有功功率P 无功功率Q 功率因数cosΦ 视在功率S＝（有功功率P的平方＋无功功率Q 的平方）再开平方 而功率因数cosΦ＝有功功率P／视在功率S 3、求有功功率、无功功率、功率因数的计算公式，请详细说明下。（变压器为单相变压器） 另外无功功率的降低会使有功功率也降低么？反之无功功率的升高也会使有功功率升高么？ 答：有功功率=I*U*cosφ即额定电压乘额定电流再乘功率因数 单位为瓦或千瓦 无功功率=I*U*sinφ,单位为乏或千乏. I*U 为容量,单位为伏安或千伏安. 无功功率降低或升高时,有功功率不变.但无功功率降低时,电流要降低,线路损耗降低,反之,线路损耗要升高. 4、什么叫无功功率？为什么叫无功？无功是什么意思？
无功功率的产生、作用与影响
无功功率的产生、作用与影响 在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)、兆瓦(MW)。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。 无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明这个问题，现举一个例子：农村修水利需要开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢? 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响，主要表现在： (1)降低发电机有功功率的输出。 (2)降低输、变电设备的供电能力。 (3)造成线路电压损失增大和电能损耗的增加。 (4)造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。 从发电机和高压输电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。
发电机有功功率和无功功率
发电机有功功率和无功功 率 The final revision was on November 23, 2020
：作者： 一.问题的提出 《电机学》一书中详细阐述了调节发电机有功功率和无功功率时两者之间的相互影响，最终得出一个众所周知的结论，即调节无功时，有功不变，调节有功时，无功反方向变化。但是在实际生产过程中，绝大多数机组，在没有人为干预的情况下，调节有功时，无功功率基本不会出现《电机学》理论中所描述的那种规律发生反方向变化的，当然不排除轻微反方向变化以及无功不变的现象出现，但是大多数情况下两者是同方向变化的，即增加有功，无功也增加，减少有功，无功也减少。这种现象引起了不少疑问，在此便详细分析一下实际生产过程中，机组的无功功率到底是如何随着有功功率变化的，为什么会出现与理论书中结论相反的情况。 ? 二.无功变化的理论分析 （一）纯电机角度的分析： 第一种方法利用电枢反应的原理进行分析，如果忽略励磁调节器的话，在《电机学》的同步电机电枢反应章节中有提到，增加无功，有功不变，增加有功，无功变小。这是因为，励磁如果是恒定不变的，那么在增加有功的时候，励磁用于交轴电枢反应的部分就多了，因为有功功率是靠电机的交轴电枢反应来实现的，那么用于直轴电枢反应的部分就少了，而无功功率正是由直轴电枢反应来实现的，这样加有功的时候无功就会降低，当然电压也就会适当降低。等于是固定不变就那么多的励磁电流，要么用作交轴反应来实现有功，要么就用作直轴反应来实现无功，在加有功时，交轴电枢反应用的励磁多了，那么励磁分给直轴电枢反应来实现无功的部分就少了。所以由于电枢反应，增加有功功率会产生去磁作用，最终导致发电机欠磁，无功功率降低，电压降低。 第二种方法利用发电机功角变化来进行分析，前提同样是励磁保持恒定，发电机能否送出无功以及送出无功的多少与电压差ΔU有关，这个电压差ΔU 是指发电机的电动势E0和端电压UN的同相部分的电压差，注意是同相部分的电压差，具体可参照《电机学》中的同步发电机迟相运行时的相量图，相量图是以发电机端电压UN为一个参考相量，即NU为一个垂直向上的箭头，其保持固定不动。电动势E0在UN箭头的逆时针侧，且为一个长度大于UN的箭头，两者之间形成一个夹角δ即发电机功角。所谓同相部分的电压差，就是指把E0箭头向参考量UN或者说是垂直轴上的一个投影，这个投影的长度比UN箭头要长，E0箭头在垂直轴上的投影长度减去UN箭头的长度即为两者同相部分的电压差ΔU，只有这个电压差才会产生无功电流，并且是电压差ΔU越大，发电机输出的无功功率就越大，如果电压差ΔU变小，则发电机输出的无功功率就减小。又根据发电机功角特性可知，当发电机送出有功功率
无功功率与有功功率
在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)、兆瓦(MW)。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。 无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明这个问题，现举一个例子：农村修水利需要开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢? 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响，主要表现在： (1)降低发电机有功功率的输出。 (2)降低输、变电设备的供电能力。 (3)造成线路电压损失增大和电能损耗的增加。 (4)造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。 从发电机和高压输电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。 设负荷视在功率为S，有功功率为P，无功功率为Q，电压有效值为，电流有效值为I，则功率三角形如图1-3。图中： P=S·cosj= Icosj Q= S·sinj= Isinj S= I 有功功率常用单位为瓦或千瓦，无功功率为乏或千乏，视在功率为伏安或千伏安，相位角j为有功功率与视在功率的夹角，称为力率角或功率因数角，cosj表示有功功率P和视在功率S的比值，称为力率或功率因数。图1-3 功率三角形在感性电路中，电流落后于电压，j>0，Q为正值，而在容性电路中，电流超前于电压，j<0，Q为负值。 交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功.也就是说没有消耗电能,即为无功功率.当然实际负载,不可能为纯容性负载或者纯感性负载,一般都
无功功率到底是什么,怎么处理
无功功率到底是什么,怎么处理 无功功率是指当由电流施加在交流电压上的电流导致电流流向前或后施加的交流电压时。反应装置将存储一些能量作为电压应用，他们将在正弦波之后返回该能量...想想一个弹簧...你把电力放入弹簧，然后当你减少或消除力量作为电压，弹簧将弹回来返回放入其中的能量...无能量被吸收，无功负载返回到之后的能量。 如果用直流电压为电容充电，则在直流电压连接断开后，将灯放在该电容器上，这样会使灯点亮，因为它返回存储的能量。 以同样的方式，如果将电压连接到诸如电机的电感器，则可以减小或去除电压，电感器会随着磁场的衰减而反弹。 因此，“无功功率”是一种解释电流在无功负载下的运行方式，相对于应用的交流电压...进一步了解变得更加复杂，可以更好地解释为更具体和直接的问题。 “反应动力”...让我们清除一个常见的误解，发电机和电网供应商，不提供无功功率...电源是电压和电流。 电力公司为您提供交流电压。 你用这种电压做什么取决于你和你的设备。 如果您在该电压上放置一个小（高欧姆值）电阻，则将绘制一个小电流。 如果在该电压上放置一个较大的（低欧姆值）电阻，则会产生较大的电流。 类似地，您的设备控制电流，而不是供应商...如果您的设备是纯电阻，则电流将与施加的电压同相...但是如果连接电感负载，如电机，则当前周期将落后于施加的电压...这意味着电流交流波形将比电压上升更快，因此总线也将比电压上升更晚。这意味着一定量的功率将被负载的反应部分吸收，但是后续的功率将在周期后返回...所以平均而言，没有无功功率被消耗...像吸收压缩春天在部分循环过程中，再次回到系统的另一部分循环，就像一个弹簧推回。 在电机中，电力的无功部分产生一个磁场，然后在所施加的交流电压通过其周期的同时，相反方向崩溃和改造。正是这个磁场提供两个不同部分之间的机械力，导致电机旋转...只有真正的电力消耗，如在电机做机械工作...有些真正的电力作为热量，在各种低效率的损失中丧失。 假定在交流电源上连接一个纯电感负载，我们将看到，功率波具有产生它的电压波的双倍频率。换句话说，我们可以看到，当电压波完成一个半周期时，功率波将完成一个完整的周期。根据定义，这种功率被称为无功功率。 我们可以看到，电压消耗的这个功率（无功）在电压波的任何半周期都为零。在物理上，功率在四分之一周期内被吸收在电感器中，并在电压波的另外四分之一周期内回馈给电源现在这种电力交换的效果如何？我们无法使用源（发生器），因为此电源交换与当前流相关联。如果感性负载值使得它从源中获取满载电流，则无法将其进一步加载用于任何有用的目的。有用的目的是将电力传送到电路中连接的任何电阻器。我们无法使用实际功率的原因是因为去往和来自电感器的功率波。 现在如果我们可以通过某种方式取消这个功率流（称为无功功率），那么我们可以加载源越来越多。如果我们完全取消这个无功潮流，那么我们可以利用源功率来实际负载。现在电容器是另一个组件，其功能与电感器的功能完全相同，功率波是供电频率的两倍，但是略有差异。功率波流与电感功率流的方向相反，从而消除了电感产生的无功潮流。 现在我们可以指出，在四分之一周期内，电感消耗无功功率，在相同的四分之一周期内，电容器反馈无功功率。自然地，电感器可以被认为是消耗来自电源的无功功率，并且电容器同时返回（或产生）。通过适当地选择电容器的值，我们可以在相同的时间段向电感器消耗
有功功率、无功功率、视在功率三者之间的关系
电力负荷在某个时间间隔内必然出现一个最大值， 称为最高负荷。在某一段时间范围内 有功功率、无功功率、视在功率三者之间的关系是怎样的计算公式是 浏览次数： 4057次悬赏分： 0 | 解决时间： 2008-7-4 08:12 | 提问者： 2007xinwei2007 最佳答案 容量 620KW,功率因数 ,视在功率 542KVA,无功功率应该是多少有公式吗 悬赏分： 0 - 离问题结束还有 5 天 22 小时 无功功率是怎样算出来的 提问者： 2007xinwei2007 - 经理四级 视在功率＝(有功功率的平方＋无功功率的平方)开根号 有功功率＝视在功率×功率因数 在本计算中 P 有功＝ S 视在×cos φ＝ 542×= Q 无功=√(542×5－42×＝ 或者根据 cos φ求出 sin φ得 出φ＝37 sin φ＝ Q ＝S × sin φ =5＝42× 回答者： womyn5 - 千总五级 7-3 17:59 这个有具体的数值，希望能够更方便你理解 什么是负荷功率反馈 在电力系统中，电气设备所需用的电功率称为负荷或电力。 由于电功率分为视在功率、 有功 功率和无功功率， 一般用电流表示的负荷，实际上是对应视在功率而言。 目前供电部门所分配的负荷指标，主要是指小时平均的有功负荷指标， 率和无功功率。 电量的单位是千瓦 ·时(kW ·h)。电量也分为有功 电量和无功电量。无功电量的单位是千乏 ·时(kvr h ·)。 电力负荷的平均值， 称为平均负荷。平均有功负荷与最高负荷的比率，称为负荷率。调整 负荷，提高负荷率，不仅使用电单位的用电达到经济合理， 而且也为整个电网的安全经济 运行创造了条件。 而不是视在功 电量是指用电设备所需用电能的数量，
无功补偿计算公式
1、无功补偿需求量计算公式： 补偿前：有功功率：P 1= S 1 *COS 1 ? 有功功率：Q 1= S 1 *SIN 1 ? 补偿后：有功功率不变，功率因数提升至COS 2 ?， 则补偿后视在功率为：S 2= P 1 /COS 2 ?= S 1 *COS 1 ?/COS 2 ? 补偿后的无功功率为：Q 2= S 2 *SIN 2 ? = S 1 *COS 1 ?*SIN 2 ?/COS 2 ? 补偿前后的无功差值即为补偿容量，则需求的补偿容量为： Q=Q 1- Q 2 = S 1*( SIN 1 ?-COS 1 ?*SIN 2 ?/COS 2 ?) = S 1*COS 1 ?*(1 1 1 2 - ? COS —1 1 2 2 - ? COS ) 其中：S 1-----补偿前视在功率；P 1 -----补偿前有功功率 Q 1-----补偿前无功功率；COS 1 ?-----补偿前功率因数 S 2-----补偿后视在功率；P 2 -----补偿后有功功率 Q 2-----补偿后无功功率；COS 2 ?-----补偿后功率因数
2、据此公式计算，如果需要将功率因数提升至0.9，在30%无功补偿情况下，起始功率因数为： Q=S*COS 1?*(1112-?COS —112 2-?COS ) 其中Q=S*30%，则： 0.3= COS 1?* (111 2-?COS —19.012-) COS 1?=0.749 即：当起始功率因数为0.749时，在补偿量为30%的情况下，可以将功率因数正好提升至0.9。 3、据此公式计算，如果需要将功率因数提升至0.9，在40%无功补偿情况下，起始功率因数为： Q=S*COS 1?*(1112-?COS —112 2-?COS ) 其中Q=S*40%，则： 0.4= COS 1?* (111 2-?COS —19.012-) COS 1?=0.683 即：当起始功率因数为0.683时，在补偿量为40%的情况下，可以将功率因数正好提升至0.9。
