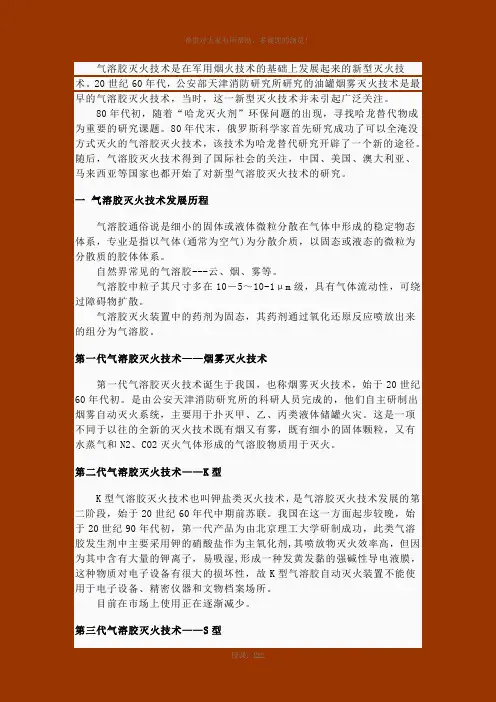

S型气溶胶用量计算及工程设计举例
用量计算及工程设计举例
1、气溶胶装置的用量遵循下列公式，
灭火剂用量计算公式：
W=C﹒V﹒Kv
式中：W——气溶胶灭火剂设计用量，kg；
C——灭火设计密度，kg/m3；
固体表面火灾的灭火密度为0.1 kg/m3，C＝0.13 kg/m3；
通讯机房和电子计算机房等场所的电气设备火灾，C＝0.13 kg/m3；
电缆隧道(夹层、井)及自备发电机房火灾，C＝0.14 kg/m3；
V——防护区容积，m3；
Kv——容积修正系数。V＜500m3，Kv =1.0；500m3≤V＜1000m3，Kv=1.1；V≥1000m3，Kv =1.2。
2、工程设计举例
方案一
某设备间做单一防护区，其长、宽、高分别为6.3m、7.0m、3.5m。
1）计算防护区的净容积
V=6.3X7.0X3.5=154.3m3
2）计算气溶胶灭火剂用量
W＝C﹒V﹒Kv （V＜500m3，Kv =1.0）
W＝0.13X154.3X1.0＝20.0，选用气溶胶灭火装置20kg一台。平面图及系统图见下。
方案二
某设备间做单一防护区，其长、宽、高分别为10m、4.4m、3.5m。
1) 计算防护区的净容积
V=10X4.4X3.5=154.0m3
2) 计算气溶胶灭火剂用量
W＝C﹒V﹒Kv （V＜500m3，Kv =1.0）
W＝0.13X154.0X1.0＝20.0，选用气溶胶灭火装置10kg两台。平面图及系统图见下。
以上两方案在用量上相同，但选用了不同型号的设备是因为方案一防护区面积相对方正，设置了一台灭火装置；而方案二的防护区则相对比较扁长，分别在对角设置了灭火装置。上述做法本着释放点均匀的原则并兼顾美观设计的，可以保证气溶胶灭火剂在最短的时间内充满防护区。
另外，产品规格型号齐全，计算用量和实际用量相差很小，减少了因定量(药剂量kg)产品而产生的用量偏差，可为用户节省成本。
总之，气溶胶灭火装置现场的设置应综合考虑，结合现场情况而定以达到用量配置准确，释放点均匀，安装摆放合理，装置台数适量的作用和效果，作出最佳配置。
