脉冲吹灰器用户手册

脉冲吹灰器用户手册
脉冲吹灰器用户手册

BFA-Ⅶ型弱爆炸波吹灰器

用户手册

USER’S MANUAL

北京凡元兴科技有限公司Beijing Ferrun Technology Co., Ltd,China.

目录

一、工作原理概述........................................................................ - 1 -

二、全分布式激波吹灰系统介绍................................................ - 2 -

三、配套设备................................................................................ - 4 -

四、控制设备功能介绍和使用.................................................... - 5 -

1、现场操作面板 ...................................... - 5 -

2、吹灰器使用说明..................................... - 6 -

3、吹灰注意事项....................................... - 7 -

4、检修规程........................................... - 7 -

5、常见故障及处理措施................................. - 8 -

五、触摸屏操作说明.................................................................... - 9 -

1、主画面............................................. - 9 -

2、参数设定.......................................... - 10 -

3、单柜自动.......................................... - 13 -

4、联合循环.......................................... - 13 -

5、报警记录查询...................................... - 14 -

六、DCS联接 ............................................................................. - 15 -

一、工作原理概述

激波吹灰的基本原理比较简单:主要是使预混可燃气(例如乙炔-空气预混气)在特制的、一端连接喷管的爆燃罐内点火爆燃,产生强烈的压缩冲击波(即爆燃波)并通过喷管导入烟道内,通过压缩冲击波对受热面上的灰垢产生强烈的“先冲压后吸拉”的交变冲击作用而实现吹灰。

爆燃罐每次爆燃通过喷口发射出的爆燃波有两个:首先是爆燃罐内由于爆燃造成的压力骤增而产生的热爆冲击波,而后紧跟着的则是在喷口处由压力骤降造成的物理弱爆而产生的压缩冲击波,两道冲击波之间的间隔只有8~12mS,这种紧邻的双冲击波无疑更加强化了其吹灰效果,与双层刀片的剃须刀能够将胡须剃得更干净具有异曲同工之妙。下图是我们在喷口背后1米处实测出的双冲击波的波形图谱。

双冲击波的波形图谱

这种双重的、强烈的“冲压吸拉”的交变冲击作用是弱爆吹灰器最主要、也是最

重要的吹灰机理,但不是弱爆吹灰器的唯一机理,除此之外,弱爆吹灰器还存在另外三种吹灰机理:

●首先是爆燃产生的高温高压气体通过喷口喷射出的高温高速射流的喷射冲击作用,这种机理与传统的喷射式吹灰器的吹灰机理基本相同,不同的是在冲击的同时还伴有高温气体对积灰的热冲击所产生的“热解”作用。

●其次,是爆燃引起受热面的激振,干松积灰和已经被冲击波松脱的高温结渣、低温板结积灰会由于振动产生的强烈的交变惯性力而脱离受热面,这与传统的振动清灰器的清灰机理是完全相同的,只不过振动清灰器的振动是通过机械运动产生的,工作时是振动几分钟至几十分钟,而弱爆吹灰器的振动则是由爆燃产生的,振动的时间很短,一般不足1秒。

●再次,是爆燃产生的强烈的声波作用,这与声波吹灰的机理是完全相同的,不同的是这种声波的声级要大得多,也不是长时间连续不停的,而是只持续一个很短的时间。虽然弱爆吹灰器具有较强的吹灰能力,但冲击波的作用距离并非无限的,一个爆燃罐不可能解决全部问题,在实际应用中,还需要根据锅炉受热面积灰的种类、严重程度、受热面的具体布置、烟道尺寸等情况,选择合适型号、合适数量的爆燃罐并进行科学合理的喷口布置,从而组成一个由若干爆燃罐按照一定规则分布的吹灰系统。只有这样,才能吹灰效果、又不会对锅炉受热面、炉墙结构等造成不利的影响。

●为了获得理想的吹灰效果,在每次吹灰作业时,每个爆燃罐不是仅放一“炮”,而是要一次放3~6“炮”,在实际使用中还可以根据需要编制各种不同的吹灰流程,甚至可以使同一层面或不同层面的多个爆燃罐进行协同作业。

●弱爆吹灰器不是一个或几个爆燃罐,而是由若干按照一定规则分布的爆燃罐、

加上供配气装置、相应的管路、阀门、控制系统、以及点火配气装置等辅助设备组成的一个大系统。

二、全分布式激波吹灰系统介绍

●全分布式系统除了不能(不必)采用分布式布置的控制系统和供气装置外,其它各组成部分都采用了分布式布置,与分布式控风&控气&混合&点火系统相比,控风&控气&混合&点火部分都采取了多套分布式布置,使分布式思想得到了最充分的贯彻。

●我公司的全分布式集成化激波吹灰器不仅实现了小型化、节能化、和高可靠性,而且将逆止阀、混合器、点火电源、点火头、点火罐、空气滤清器、临界孔板稳流器、控气电磁阀、爆炸传感器等众多部件全部进行了小型化、机电热一体化和高可靠性处理,构成集成配气点火模块。

下图是我公司的一种全分布式集成化激波吹灰系统的系统图。

全分布式弱爆吹灰系统图

由于全分布式系统对分布式思想进行了最充分的贯彻,既继承了其它非完全分布式系统的优点,又克服了其缺点,带来了如下明显优点:

当某一路的点火装置、或混合器、或逆止阀、或控气电磁阀、或燃气管路发生故障时,只影响这一路的吹灰作业,其它各路仍可照常工作,使系统的可靠性得到了极大的提高。

三、配套设备

1、完全开放式自动稳压供气柜

完全开放式自动稳压供气柜是我公司开发的通

用型燃料供气柜,适用于各种类型的弱爆吹灰器。

柜体采用板金框架和焊接钢网面板,柜内具有一个

大容积的立式稳压罐、防爆电磁阀、防爆型电接点

压力表、减压阀以及相应的连接管路等,对于采用

瓶装气,的还带有若干个燃料气瓶,柜门带有高级

柜锁,柜体和柜门的结构及总体尺寸根据人体工程

学原理设计,操作或更换气瓶都十分方便。稳压罐

和整个柜体都带有白色喷塑涂装。左图是完全开放式自动稳压供气柜的实物照片

-

其它论述:

为了防止爆燃波发生器的爆燃罐内堆积异物,大多数爆燃罐都采用倒立安装(喷口在爆燃罐下方)。由于爆燃罐和配气点火模块都安装在炉墙外、烟道内的烟气温度又很高(170℃~1000℃甚至更高),在爆燃罐不吹灰时,爆燃罐内、配气点火模块内、甚至部分与配气点火模块连接的管路内之温度较低的气体与锅炉内的高温烟气之间,会由于严重的高度差和密度差而通过喷管产生强烈的自然对流,这种自然对流是源源不断的。这时的爆燃罐就相当于一台“冷凝器”,烟气中所含的水分和SO2、SO3会不

停地在爆燃罐、配气点火模块、甚至部分管路的内壁上凝结、流聚而产生积水,由于这种积水含有大量的SO42-和SO3-离子,具有强烈的腐蚀性,能够对爆燃罐、配气点火模块和部分管路造成较严重的腐蚀。

另外,由于烟气中含有大量的飞灰,在积水的同时还会造成喷管内、爆燃罐内、配气点火模块内、甚至部分与配气点火模块连接的管路内积灰,这不但造成“吹灰器内积灰”的尴尬,而且会在爆燃波发生器吹灰作业时对部分连接管路、配气点火模块、爆燃罐、喷管产生高速冲刷和磨损。

虽然供气柜汇流器装置能够将供气压力稳定在P±0.05MPa,但毕竟存在0.05MPa 的压力波动,虽然这个波动范围已经很小了,仍然会导致预混气的配比产生一定的波动,进而导致吹灰效果产生一定的波动。本着精益求精的原则,我公司研发出一种分布式临界孔板稳流器,放置在配气点火模块内的燃料气管路中,这种临界孔板稳流器能够在供气压力小范围变化时利用临界阻力效应保持燃料气的流量稳定不变,从而彻底解决了爆燃冲击波强度和吹灰效果存在一定波动的问题。

四、控制设备功能介绍和使用

在使用本装置之前,请您详细阅读本说明书及有关资料,并按其中的有关规定、规程、操作顺序使用本装置。

本装置控制主机选用德国西门子公司S7-300可编程控制器(PLC),控制系统由PLC,彩色触摸屏和相应的按钮、指示灯、开关组成。控制系统可实现单点吹灰控制和系统全自动运行操作功能,并可实时监测设备吹灰运行、显示设备工作状态、设定相关控制参数的和查询故障报警信息。此外系统提供一个与锅炉DCS联接的通讯口,用户可通过PROFIBUS-DP通讯总线实现本系统与锅炉DCS控制系统的联接,并由锅

炉DCS控制系统实现本装置的全自动运行控制和设备工作状态、故障报警监测。1、现场操作面板

该操作面板包括:一个控制方式选择旋转开关、一个启动按钮(带运行指示灯)、一个停止按钮(带停止指示灯)和一个声光报警器。

●控制方式选择旋转开关

选择吹灰系统为本地控制柜控制还是远程锅炉DCS控制。

在系统运行前必须通过本开关选择控制方式。

●声光报警器

控制系统在运行时:由于点火罐超温、乙炔压力低、乙炔压力高、乙炔泄露等现场的异常情况,导致系统不能正常工作时系统发出声光报警,异常解除时声光报警自动消除。

●启动按钮(运行指示灯)

手动启动控制系统用,与触摸屏中启动按钮功能相同。当吹灰系统运行时运行指示灯(绿色)亮。

●停止按钮(停止指示灯)

手动停止控制系统用,与触摸屏中停止按钮功能相同。当吹灰系统停止运行时停止指示灯(红色)亮。

2、吹灰器使用说明

控制柜电源单相AC220V,50赫兹标准电源,功率不小于2KW

注意:零火线要正确接入,不能接错;

·送电:电源开关在控制柜内上部,合上双极空气开关后通上电源。单极空气开关为现场配气点火柜内设备工作电源。只有合上单极空气开关现场设备才能控制,否则控制柜内继电器动作但现场设备因电源未接通不会动作。

·交流电源正常后,请注意观察PLC系统直流电源模块(第一个模块)上的拨动开关向上打至“on”位,以保证系统的DC24V电源供应。

·PLC系统CPU模块(第二个模块)上的拨动开关向上打至“run”位,并确保CPU模块(第二个模块)插上内存卡,否则系统将不会运行,处于停止状态。

·吹灰操作

1.启动前,检查吹灰系统管路是否严密,系统正常,如无异常打开乙炔气瓶,减压阀乙炔压力不低于0.5Mpa、正常的压力应控制在0.06Mpa---0.15Mpa,压缩空气的压力应控制在0.3---0.6Mpa。运行前确认打开各路配气点火柜的进气阀门以及乙炔和空气的总阀门(为了压力的稳定,要用两瓶以上的乙炔气体)。

2.给控制柜送电源,电源送上后,PLC指示灯亮,正常运行后不要随便断掉该控制柜的电源开关。

3.选择吹灰方式并设定运行参数后,按下“启动”按钮,运行指示灯亮,即开始运行吹灰系统,按设置参数依次进行吹扫、吹灰完成后自动返回到运行初始状态,运行指示灯灭。

4.紧急停止,吹灰运行过程中,如遇到特殊情况,可使用“停止按钮”,退出正常吹灰操作,同时运行指示灯灭,吹灰系统停止运行。

5.出现乙炔低压报警后及时调整乙炔压力到正常值,待当乙炔压力大于15Kpa(默认值)时报警自动解除,吹灰设备才可正常运行。

6.吹灰系统结束吹灰后,要关闭乙炔瓶的出口阀,做到安全节能。减压阀调整好

后可不乱动,关闭乙炔只关闭乙炔瓶得出口总阀即可。

3、吹灰注意事项

1.该吹灰系统在锅炉负压条件下使用状态良好,所以必须保证锅炉的负压环境。锅炉升炉和停炉阶段需要保证引风机系统打开。

2.该吹灰系统根据积灰程度确定了爆炸次数和充气时间。

3.系统中手动阀门经过调试后不要随意调整,否则会导致吹灰器工作不正常。

4.以下情况禁止吹灰:

1)吹灰器有缺陷,禁止吹灰。

2)升炉和停炉过程中,禁止吹灰。

3)锅炉燃烧不稳或有炉烟与炉灰从炉内喷出时,禁止吹灰。如在吹灰过程中遇有上述情况时,也应停止吹灰。

5.在吹灰器工作期间必须有人在现场监视吹灰器工作,以便遇有紧急情况可以及时停机。

6.运行中应注意观察设备运行情况,随时检查管路系统有无泄露、振动是否超标,如发现异常,应立即关闭电源,消除后重新启动。并作好运行记录。

7.吹灰器使用的乙炔气瓶存放、使用请按照相关规程进行。

8.乙炔气压低于允许值时,及时更换气瓶。

9.控制柜需要专业人员才能打开。其他人员不能擅自打开柜门。否则,发生危险及人身伤害,我公司概不负责。

4、检修规程

4.1准备工作

1. 检查切断乙炔气源。

2.切断系统所有电源。

4.2本体管路检修

1、管路系统外观检查。检查乙炔气系统变形情况,管路是否泄漏,消除漏气。

2、检修支吊架、管卡是否可靠。

3、阀门操作灵活性检查。阀门、法兰有无裂纹、漏气、松动等缺陷,根据情况进行研磨、修理或更换零件。

5、常见故障及处理措施

五、触摸屏操作说明

声明:1、本说明书认定使用者已掌握触摸屏的基本点击操作。

2、工作中触摸屏自动与PLC通讯。如出现通讯故障请找专业人士进行维修。

3、设备通电后应等待15秒左右再操作设备,此段时间PLC进行复位和初始

化工作。

1、主画面

打开控制柜电源开机后系统自动进入控制主画面:

主画面中主要系统功能按钮功能如下:

“参数设置”按钮为调用参数设置窗口用。

“报警查询”按钮为调用报警记录查询窗口用。用户可通过本按钮查询当前或以往报警记录。如当前出现流量柜内乙炔泄露报警、点火柜乙炔泄露报警、点火罐高温报警、乙炔低压报警、乙炔高压报警、爆炸检测失败时,报警指示灯会闪烁。

“单柜自动”按钮为调用单柜自动控制方式窗口用。

“关闭报警声”按钮为主控制柜声光报警器控制开关。按下时(按钮上指示灯变红),系统如出现报警时控制柜声光报警器停止工作。再次按下(按钮上指示灯变绿)恢复控制柜声光报警器工作。但如出现流量柜乙炔泄露报警时此按钮功能无效,控制柜声光报警器工作。

通过工艺流程主画面,用户可得到以下系统信息:

⑴点火柜控制设备的工作状态

画面中设备图单元会以不同颜色显示设备工作状态。如乙炔阀打开则相应图示单元颜色由红转为绿色。

⑵脉冲吹灰器工作信息显示

吹灰器工作时,会显示当前工作点火柜、设定吹灰次数和当前吹灰次数等工作信息。

⑶乙炔压力值、点火罐温度监测显示

实时显示乙炔流量值和当前工作点火柜内点火罐温度值。

2、参数设定

系统运行前应首先设定相关运行参数,点击“参数设定”按钮进入运行参数设定画面:

参数设置1

参数设置2

点击任意参数,系统自动调出数字输入键盘,输入正确参数值后点击“退出”按钮系统回到系统主画面。

参数定义:

吹扫时间-点火柜运行后首先关闭空气吹扫阀,打开空气充气阀,利用压缩空气对管道和点火罐进行吹扫,然后打开乙炔阀进行乙炔充气。这段时间定义为吹扫时间。充气时间-打开乙炔阀后乙炔和空气混合,在点火前必须关闭乙炔阀,这段乙炔阀打开时间为乙炔充气时间。此时间直接影响空气、乙炔的混合比,影响爆炸吹灰强度,因此由专业人员根据吹灰强度进行调整设定。

设定吹灰次数-用于设定每个点火柜在一次系统吹灰运行中的吹灰工作次数。为0表

示此点火柜不参与吹灰运行。用户可根据各点积灰状况灵活设置各点火柜参数。为便于用户统一设定此参数,在参数设置画面中设置的本参数统一设置按钮,分别将本参数统一设为0、1、2、3。

注意:1、“取默认参数”按钮为调用系统默认参数,吹扫时间为20秒,充气时间为7秒,爆炸次数为3次,点火罐高温报警限值为130℃。

2、参数输入时注意输入范围。参数范围为:空气吹扫时间为1-99秒,乙炔

充气时间为1-30秒,设定吹灰次数为0-9次。

3、单柜自动

主要用于单台点火柜调试用,也可用于单点吹灰用。

?单柜自动操作步骤:

选择单柜自动功能前,必须确认点火柜吹灰参数输入正确。

①选择本地控制;

②点击“单柜自动”选择键,指示灯由红变绿,表明选中单柜自动控制方式;按下“退出”按钮,指示灯由绿变红,表示退出单柜自动控制方式;

③输入调试吹灰点火柜号;

④点击“启动”键,启动选中点火柜自动吹灰操作。除灰完成后,运行指示灯由绿

变红,本点火柜自动吹灰结束;

⑤在操作过程中,点击“停止”,可停止单柜自动操作。

注意:1、选择单柜自动运行时,输入点火柜编号,启动选择点火柜吹灰运行后,如本点火柜设定吹灰次数为0,系统在主画面显示“单柜自动点火柜输入错误!”信息条,提示用户重新正确输入设定吹灰次数参数。

4、联合循环

对选中点火柜根据设定吹灰参数依次进行吹灰作业。

操作步骤:

选择本功能前,必须确认点火柜吹灰参数输入正确。

①选择本地控制或者DCS控制;

②点击“联合循环”按钮,指示灯由红变绿表明进入联合运行操作状态,再次点击该键,指示灯由绿变红,表示退出联合运行状态;

③点击“启动”键,开始按照设定参数依次单柜自动除灰;

④除灰完成后,系统自动停止复位;

⑤在运行过程中,点击“停止”,可停止联合运行。

注意:1、选择锅炉联合运行时,吹灰次序为1-27,即先运行吹灰次序设定为1的点火柜,最后运行吹灰次序设定为27的点火柜。

2、如不需要某台点火柜参与吹灰运行可将其设定吹灰次数设为0,系统将

自动排除其参与吹灰运行。采用此参数设定方法可选择任意单台或多台

点火柜参与吹灰运行。

3、修改参数必须在吹灰停止下进行。

4、本功能下触摸屏中启动、停止按钮与控制柜面板上对应按钮功能相同。

5、报警记录查询

点击“报警查询”按钮调用报警记录查询窗口。报警信息最多保存100条。

注意:1、系统运行前出现流量柜乙炔泄露报警,系统在报警消失前禁止吹灰运行。

运行中出现流量柜乙炔泄露报警,系统自动停止运行并在报警消失前停止

设备运行操作。

2、系统运行中出现点火柜乙炔泄露报警,系统延时2秒后自动停止本点火柜

运行开始下一点火柜吹灰运行

3、系统运行中出现点火罐高温报警,系统延时3秒后自动停止本点火柜运行

开始下一点火柜吹灰运行。

六、DCS联接

脉冲吹灰器控制设备提供1个与锅炉DCS联接的通讯接口。

1、PROFIBUS-DP通讯接口

为CPU313C-2DP的通讯口。PROFIBUS从站通讯端口参数设置如下:

PROFIBUS地址:18

通信速率:500kbps

INPUT: I10,16Word,Unit slot4

I42,16Word,Unit slot5

I74,16Word,Unit slot6

I128,16Word,Unit slot7

I160,16Word,Unit slot8

I192,5Word,Unit slot9

OUTPUT: 010,16Word,Unit slot10

042,4Word,Unit slot11

2、DCS控制界面可参考本控制图纸“BF-549-K14”相应内容制作。

脉冲除尘器使用说明书

脉冲袋式除尘器使用说明书 一、概述 脉冲反吹式除尘器是针对水泥搅拌站、钢厂、火力发电厂灰库、沥青搅拌站专门设计的高效净化专用设备,它采用了先进的清灰技术,具有气体处理能力大,净化效果好,结构简单,工作可靠,维修量小等优点。在结构设计上已考虑到了其布置特点,由于产品密封性好,故可露天布置。 二、技术参数 三、工作原理 含尘气体由进风口进入除尘器箱体内,细小尘粒由于滤袋的多种效应作用,被滞阻在滤袋外壁。净化后的气体通过滤袋上箱体出风口排出。随着使用时间的增长,滤袋表面吸附的粉尘增多,滤袋的透气性减弱,使除尘器阻力不断增大。为保证除尘器的阻力控制在限定的范围之内,由脉冲控制仪发出信号,循序打开电磁脉冲阀,使气包内的压缩空气由喷吹管各喷孔喷射到滤袋(称为一次风),造成滤袋间急剧膨胀,由于反向脉冲气流的冲击作用很快消失,滤筒又急剧收缩,这样使积附在滤袋外壁上的粉尘被清除。落下的灰尘进入灰库。

由于清灰是轮流向几组滤袋分别进行,并不切断需要处理的含尘空气,所以在清灰过程中,除尘器的处理能力不变。 喷吹系统简况: 喷吹系统的组成,脉冲阀A端接压缩空气气包,B端接喷吹管,脉冲阀背压式控制阀、控制动作由控制仪发出指令。在控制仪无信号输出时,控制阀的活动铁芯封住排气口,脉冲阀处于关闭状态。当控制仪发出信号时,控制阀将脉冲背压室与大气相通,脉冲阀开启,压缩空气由气包通过脉冲阀经喷吹管小孔喷进滤袋,造成滤袋内瞬时正压,实现清灰。 四、主要配件 1.脉冲控制仪 脉冲控制仪是电脉冲除尘器的主要控制装置。它输出的信号控制电磁脉冲阀,喷吹的压缩空气对滤袋循序清灰,使除尘器的阻力保持在设定的范围内,以保证除尘器的处理能力和除尘效率。(连接方法,请参考脉冲控制仪使用说明书) 五、安装过程 1、除尘器设备起吊时,应注意避免碰损箱体及配件。灌顶孔径必须小于除尘器。并焊接在储灰灌顶。 2、接通空气压缩机,连接到除尘器储气罐。 3、安装前对除尘器各部件进行全面检查,零部件是否完好齐全,如发现缺少,损坏或变形者,要修整补齐后方可安装。 4、.气包、电磁脉冲阀喷吹管的连接应可靠密封,不得有漏气现象。

吹灰器设计使用说明书 2

余热锅炉 吹灰器使用说明 编制: 校对: 审核:

余热锅炉吹灰器使用说明 一、概述 催化装置余热锅炉配有一套激波吹灰系统,该系统利用乙炔及压缩空气在蓄气罐中按一定配比迅速燃烧产生脉冲激波从而有效清除锅炉受热面的积灰。 吹灰器吹灰系统的布置 根据本炉结构、烟气性质,选用我公司的XSJ-JZ型燃气脉冲吹灰系统。 脉冲发生器分别布置在4个吹灰层面,共15个脉冲发生器,15个吹灰点,即:第一层在过热器布置后侧墙3台脉冲发生器,每台脉冲发生器带1只定向喷嘴; 第二层在蒸发器前侧墙布置4台脉冲发生器,每台脉冲发生器带1只定向喷嘴; 第三层在高温省煤器前侧墙布置4台脉冲发生器,每台脉冲发生器带1只定向喷嘴; 第五层在低温省煤器前侧墙布置4台脉冲发生器,每台脉冲发生器带1只定向喷嘴; 根据该炉的积灰性质和结构尺寸,在保证吹灰效果的前提下,选择的吹灰点位置和脉冲发生器的尺寸、数量见下表。系统布置详见施工图纸。 脉冲发生器及喷嘴位置、数量、规格 显示触摸屏吹灰的路数现场具体吹灰位置如下: 第一路吹灰器吹灰位置在过热器东 第二路吹灰器吹灰位置在蒸发器东 第三路吹灰器吹灰位置在高温省煤器东 第四路吹灰器吹灰位置在低温省煤器东 第五路吹灰器吹灰位置在过热器西 第六路吹灰器吹灰位置在蒸发器西 第七路吹灰器吹灰位置在高温省煤器器西 第八路吹灰器吹灰位置在低温省煤器器西

二、吹灰器原理及特点 脉冲激波吹灰系统吹灰机理是通过冲击动能、声能和热能作用来清除锅炉受热面的表面积灰,达到提高锅炉效率,恢复锅炉出力的目的。 脉冲吹灰器的技术原理:燃气(通常是乙炔或瓦斯)在特殊结构混配点火装置中,与空气混合,被高能点火器点燃,产生爆燃,爆燃气体受罐体内特殊结构的调制瞬间产生冲击波。当冲击波作用于积灰表面时,其声能和动能将对灰粒子产生冲击和加速扰动,使之与受热表面分离,从而脱落。通过对两种气体的配比浓度和蓄能量的控制生成不同形式和不同强度的冲击波,可完成不同程度、不同类型积灰的清除。 脉冲激波吹灰系统的主要特点是:冲击波将能量聚积于极短时间和空间,在气体介质中形成瞬间能量间断面,使气流的压力和速度产生突变,其瞬间传播速度为度量尺度,声压可达到160dB以上,压力通常10~15㎏/㎝2,速度可达300~350m/s。虽然作用时间较短(毫秒级),使用燃气很少,但冲击波仍能对各部位的积灰产生显著作用,使之脱离受热面。由于燃气脉冲吹灰器是由爆燃产生的冲击波和声波,对固性及粘性积灰的设备清除效果较好,而且便于安装,占用空间少。对于内衬里和外保温结构的锅炉,我公司的吹灰器结构有特殊的防震效果,衬里结构炉墙,使用合金钢膨胀波吸收脉冲蓄气罐产生的后座力震动位移。外保温结构使用内热壁密封焊防护罩吸收震动位移。这种密封结构能有效解决其它厂家吹灰器震动后产生烟气泄露问题。在电气方面,防爆效果突出。集中布线,在与锅炉接触位置基本无电气设备,电磁阀与点火器集中安装在混合点火阀组上。所有电气走线只在混合点火阀组与电气控制柜之间,穿线管都是镀锌管和防爆接线盒。 三、脉冲激波吹灰系统安装

DMK-3CS说明书

DMK-3CS 脉冲喷吹控制仪

目录 一、 概述 (2) 二、 构造和功能 (2) 三、 型号含义 (3) 四、 技术指标 (3) 五、 工作原理 (4) 六、 安装和使用 (4) 七、 常见故障的处理 (7)

一、概述 脉冲喷吹控制仪是脉冲袋式除尘器清灰喷吹系统的控制装置,它和电磁脉冲阀组成除尘器的清灰喷吹系统,并由它输出信号控制电磁脉冲阀喷吹压缩空气,对滤袋循序进行清灰,使滤袋外壁的粉尘层保持在可控范围内,从而使除尘器达到应有的处理能力和除尘效率。 脉冲喷吹控制仪主要设定脉冲宽度和间隔时间,并保证每只相关电磁脉冲阀循序喷吹。 z脉冲宽度——控制仪输出一个电信号持续时间。 z脉冲间隔——控制仪输出前后二个电信号之间的间隔时间 z脉冲周期——控制仪从第一位至末位每位都输出一次电信号需要的时间。 脉冲周期=(脉冲宽度+脉冲间隔)×控制位数 z控制仪与相连接的电磁脉冲阀应循序工作,如有10只电磁脉冲阀应从第一只开始喷吹,依次到第十只喷吹后止,下一个程序再从第一只开始。 二、 构造和功能 DMK-3CS型脉冲喷吹控制仪由印刷电路板和全密封塑料外壳组成。 电路板由主电路板和接线电路板两部分组成。 主电路板上装有发光二极管能依次显示每位输出信号的工作顺序(即电磁脉冲阀喷吹顺序)。设有“手进”按钮,能循序检查电磁脉冲阀工作情况,按住“手进”按钮不放就能锁定自动进位,使控制仪处于停顿状态,还设有定压差控制信号输入接点,引入压差信号后即可实现定压差清灰。由于采用专用集成电路从而简化线路和器件,保证控制仪的可靠和稳定。 接线电路板上装有接线端子,按照端子上的编号与相应的电磁脉冲阀连接。两只电位器分别用于设定脉冲宽度和脉冲间隔。 全密封塑料外壳外形美观,防尘性能好,安装和使用方便。上部配用透明外壳,直观主电路板每只电子元件和发光二极管的显示。打开外壳下部塑料盖板,便可在接线电路板上接线或调节电位器,由于接线电路板可以与定位插片和密封接头一起装卸,安装和检修十分方便。 控制仪有配套型和通用型二种,配套型控制仪的输出位数是固定的,适用于相匹配的脉冲袋式除尘器。通用型控制仪的输出位数可在额定位数内选择。适用于配置多种规格袋式除尘器的场所,选用统一的控制仪,便于控制仪的互换。

声波吹灰器

声波吹灰器 一、声波吹灰器不论从设备本身还是具体应用,均为错误的设备名称! 1、声波吹灰器需要声波导管(喇叭、号筒)传输声波能量,声波导管口径(大口)一般在300mm-800mm(石家庄神笛公司额定口径),气流速度在1m/s上下,远低于烟道的烟气速度(8-20m/s),没有力量去“吹”; 2、声波是一种压力波(正反向)动(振动),“声波吹灰”的原理就是这种压力波动引起灰、料产生振动而离开原来的位置; 3、在锅炉烟道积灰清除中,套用“蒸汽吹灰器”而称声波吹灰器,在尊重锅炉用户习惯的前提下,勉强可用;但在电除尘器上应用,就不能称声波吹灰器,故有人将同一种设备改名为“声波振打器”;在灰斗、料仓的疏通应用中,有人将其改名为“声波疏通器”;相同一种“声波发生器”什么都不变,根据用途出现多种名称; 4、声波吹灰器名称由于有“吹灰”,故用户对“清灰范围”非常关心;清灰范围在电除尘器、锅炉烟道积灰的清除中,勉强可用,在布袋除尘器中就不能用(近于6面反射的混响室),在灰斗、料仓的疏通中就没法用; 二、名称 1、设备理论名称-调制气流声源

人的语言声,旋笛,哨子,电动气流扬声器,气流断续器等都是调制气流声源(摘自声学手册-马大猷著)。(注:哨子包括膜片哨、哈特曼哨和振腔哨) 2、行业名称-声波清灰 声波在锅炉烟道和除尘器积灰清除的应用较早,人们多称为声波清灰、声波吹灰、声波清洁和声波除灰; 声波吹灰;声波吹灰与声波对积灰清除的原理相悖,声波吹灰名称错误; 声波清洁;声波对积灰清除程度不能达到“洁”; 声波除灰;声波除灰等同声波除尘,容易和“除尘器”混淆; 声波清灰;除尘器行业有清灰技术名称,机械振打清灰本身就是声波清灰; 声波疏通;对于灰斗、料仓的疏通,传统设备是仓壁振荡器和空气炮,这两种设备都属于声波(脉冲声波)的应用;近些年人们将“调制气流声源”进行了应用,效果优于振荡器和空气炮; 激波吹灰;激波又名冲击波,是爆炸、爆燃产生的一种速度超过声速的声波;爆炸、爆燃除产生冲击波外,同时还产生脉冲声波和脉冲气流,这三种波动在相关专业里统称为压力波; 根据以上名称分析、发生机理和应用分析,应用行业为声波清灰较为合理;将声波疏通和激波吹灰纳入声波清灰行业也有一定道理; 3、技术名称-声波清灰技术

脉冲吹灰器用户手册

BFA-Ⅶ型弱爆炸波吹灰器 用户手册 USER’S MANUAL 北京凡元兴科技有限公司Beijing Ferrun Technology Co.,Ltd,China.

目录 一、工作原理概述 (1) 二、全分布式激波吹灰系统介绍 (2) 三、配套设备 (4) 四、控制设备功能介绍和使用 (5) 1、现场操作面板 (5) 2、吹灰器使用说明 (6) 3、吹灰注意事项 (7) 4、检修规程 (7) 5、常见故障及处理措施 (8) 五、触摸屏操作说明 (9) 1、主画面 (9) 2、参数设定 (10) 3、单柜自动 (13) 4、联合循环 (13) 5、报警记录查询 (14) 六、DCS联接 (15)

弱爆炸波吹灰器用户手册 一、工作原理概述 激波吹灰的基本原理比较简单:主要是使预混可燃气(例如乙炔-空气预混气) 在特制的、一端连接喷管的爆燃罐内点火爆燃,产生强烈的压缩冲击波(即爆燃波) 并通过喷管导入烟道内,通过压缩冲击波对受热面上的灰垢产生强烈的“先冲压后吸拉”的交变冲击作用而实现吹灰。 爆燃罐每次爆燃通过喷口发射出的爆燃波有两个:首先是爆燃罐内由于爆燃造成 的压力骤增而产生的热爆冲击波,而后紧跟着的则是在喷口处由压力骤降造成的物理 弱爆而产生的压缩冲击波,两道冲击波之间的间隔只有8~12mS,这种紧邻的双冲击 波无疑更加强化了其吹灰效果,与双层刀片的剃须刀能够将胡须剃得更干净具有异曲 同工之妙。下图是我们在喷口背后1米处实测出的双冲击波的波形图谱。 双冲击波的波形图谱 这种双重的、强烈的“冲压吸拉”的交变冲击作用是弱爆吹灰器最主要、也是最重

脉冲电磁阀工作原理

脉冲电磁阀亦称隔膜阀,是脉冲袋式除尘器清灰喷吹系统的压缩空气开关,受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率。 脉冲电磁阀用途:一般安装在主油路或减振器背压油路中,在变速器自动升档及降档的瞬间或在锁止离合器锁止及解除锁止动作开始时使油压下降,以减少换档和锁止解锁冲击,使车辆运行更加平衡。脉冲电磁阀其作用是控制油路中油压的大小。所谓的电磁阀的工作原理,电磁阀里有密闭的腔,在的不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油刚的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。 脉冲电磁阀工作原理是利用电器的脉冲转化为机械的脉动使得脉动气体的强大能量变成动量在短时间内释放产生巨大冲力。另外有自保持型的,停止输入正向脉冲或断电后也能保持,需要输入负向脉冲信号才能位。 用最简单明了的说法,脉冲电磁阀工作原理就像是那种会自动节水的水龙头你按一下水就出来过一会水流会自动关闭的脉冲电磁阀就是你接通一下阀就打开打开的时间你可以自己调节的然后时间一到就自行关闭了。通过导线将电磁阀体内线圈输入正向脉冲信号,线圈产生的工作磁通,使动芯吸合,打开阀门。当停止正向脉冲信号输入时,动芯释放,动芯在弹簧力的作用下回复到初始状态,关闭阀门,用控制其脉冲的间隔应根据额定气体压力恢复时间来确定。 脉冲电磁阀原理结构图如下: 注解:上面说得是电磁阀的普通原理,实际上,根据流过介质的温度,压力等情况,比如管道有压力和自流状态无压力,电磁阀的工作原理是不同的。比如在自流状态下需要零压启动的,就是通电后,线圈整个把闸体吸起来。而有压力状态的电磁阀,则是线圈通电后吸出插在闸体上的一个销子,用流体自身的压力把闸体顶起来。这两种方式的不同之处是,自流状态的电磁阀,因为线圈要吸起整个闸体,所以体积较大而带压状态的电磁阀,只需要吸起销子,所以体积可以做的比较小。 点击查看:

某垃圾焚烧发电厂吹灰器技术方案(供参考)

***********有限公司 吹灰器采购项目 技术方案 项目名称:***********厂吹灰器 设备采购项目 内容:高效智能脉冲吹灰器设备(一套) 设备制造厂家:山西特莱斯热电科技有限公司 2010年 5月 18日

目录 1、总则 (2) 1.1本方案适用范围 (2) 1.2工程概况 (2) 1.3设备价格 (2) 1.4吹灰装置技术特点 (2) 1.5脉冲吹灰器技术规格 (3) 1.6吹灰器布置及系统构成 (4) 1.7脉冲吹灰器性能及使用效果要求 (7) 1.8安全保护措施 (7) 2、吹灰方式介绍 (7) 3、设计制作施工调试及技术服务措施 (13) 3.1 双方工作范围及资料交付 (13) 3.2 资料交付 (14) 3.3产品设计、制造、安装、验收标准及售后服务承诺 (15) 4、供货范围 (16) 5、买方准备辅助材料清单如下表: (17) 6、交货进度 (17) 7、包装及运输 (17) 附件一、分布式脉冲吹灰系统示意图 (19)

1、总则 1.1本方案适用范围 我公司设计的脉冲吹灰装置完全适用于*************垃圾焚烧发电厂吹灰器采购项目工程,保证所有货物都符合国家有关部门的技术、安全规范要求。 1.2工程概况 **垃圾焚烧发电厂吹灰器采购项目,垃圾焚烧锅炉二台,每台锅炉处理垃圾量175t/d。 1.3设备价格 二台垃圾焚烧锅炉尾部烟道设计安装30个脉冲吹灰器。 1.4吹灰装置技术特点 1)吹灰系统采用区域分布式并联结构,把吹灰面分成若干个区域,各吹灰区域均 为独立单元,分散执行,集中管理,整个系统采用柜体组合设计。 2)系统内不但包括多个混合点火装置,而且还包括同样多个控制燃气开/闭的乙炔 电磁阀(组)和同样多个控制空气开/闭的空气电磁阀,而且空气燃气的各分路上都设计有调节阀,各分区可以进行精确调压以消除脉冲波动对流量的影响,同时如果某分路出现故障也不会影响大系统整体运行。 3)系统的高温高压回路中无运动、转动及开闭部件,始终使系统处于开口状态, 无因运动和转动部件出现故障而造成的安全隐患,可靠性高,基本无维护量。 4)系统内部设计有专用的自洁装置,能够消除吹灰器运行过程中所产生的积水和 烟道返进吹灰器管路的积灰,使吹灰器时刻保持清洁安全的状态。 5)系统中的乙炔电磁阀和点火装置采用进口,符合欧洲防爆标准,IP65,因此大 大提高了系统的可靠性。 6)混合点火罐内部结构特殊设计,具有防回火功能,保证系统安全,并且系统各

脉冲吹灰操作说明书

燃气脉冲吹灰器

本操作系统是专为锅炉尾部烟道燃气智能脉冲吹灰器而编写的,它同时具有自动和手动控制模式。手动功能是为了便于检修维护而设计的,在运行吹灰时,非极端情况下通常不推荐使用。 一、自动控制 1.在确保所有电器元件均在允许工作的条件(正常带电)时,打开上位机。双击桌面上的“运行系统”,进入该系统的操作环境。 2.首先进入的是主画面。如图1所示,在此画面上可显示锅炉尾部烟道各个吹灰的布置位置,同时还可观察到各个吹灰点的工作状态。选择#1或#2锅炉,在没有选择的情况下无法启动设备。 图1

3.进入吹灰参数选择画面。如图2所示: 图2 在此画面上同时显示了#1锅炉或#2锅炉的吹灰参数选择画面。现在以#1炉为例介绍一下该画面的操作步骤,该画面可以对你所需要吹灰的路进行选择和吹灰参数的设定。红色表示该路已被投入,绿色表示该路被切除。在画面的正下方可根据现场的实际情况和系统的基本要求写入乙炔的上限值和下限值以及空气的下限值。此极限值一旦确定,操作人员不要轻易改动。确定吹灰强度,分为标准和打焦,只有当结焦或灰

的粘度较大时才选用打焦强度。在确定吹灰次数和吹灰强度均已正确写入,你所要吹灰的路被投入,这时可以启动系统了。选择路数、强度和次数不分先后,只要正确输入就可以了。系统软件将会按照你所选择的参数及路数从上到下进行吹灰。没有选择的路系统将自动跳过此路,转到下一选择的路工作。所有选择的路吹灰完毕后,系统将自动停止。无须人员操作。对于#2锅炉其操作方法同#1锅炉相同。两台锅炉不可以同时启动。 4.在系统运行中,可以切换到运行画面对系统进行实时监控,如图3所示,该画面同时显示锅炉的吹灰画面,在锅炉运行画面的上方显示工作路数。在锅炉运行画面的下方有: a.吹灰设定次数:显示该路执行吹灰的总次数; b.吹灰次数:显示该路已经工作的次数; c.吹灰强度:显示该路是工作在标准强度还是工作在打焦强 度。 该锅炉的运行画面都分上下两个管路,上层为乙炔管路,下层为空气管路。在两个管路的左侧分别有一个电磁阀(分别称为乙炔主阀和空气主阀)在紧靠近两个主阀的右侧分别有一个压力变送器,用来显示各个管路的气体压力。在乙炔管路上还有三个电磁阀,从左到右我们依次称为乙炔分配阀、乙炔脉冲阀1和乙炔脉冲阀2;在空气管路还有一个电磁阀,我们称之为空气分配阀。在两个管路的会合处有一个混合罐,混合罐的右侧为点火罐。在混合罐和点火罐之间有温度显示。实时在线监控系统的温度。画面的最右侧是两个发生器。

吹灰器的比较和存在问题

吹灰器的比较和存在问题 热能01 沈军飞学号3010822045 摘要:电站锅炉受热面表面普遍存在有结渣、沾污和积灰三种积灰现象,对锅炉的安全运行不利,因此要有外力进行吹灰。吹灰设备主要为蒸汽吹灰器、声波吹灰器以及燃气脉冲吹灰器,一般在锅炉炉膛布置短行程蒸汽吹灰器,在对流受热面布置伸缩式、固定旋转式蒸汽吹灰器和声波吹灰器,在空气预热器受热面布置伸缩式蒸汽吹灰器或燃气脉冲吹灰器。 关键词:电站锅炉积灰机理蒸汽吹灰器声波吹灰器燃气脉冲吹灰器排烟温度 引言:在电站锅炉设计中,为有效地清除锅炉受热面积灰,保证受热面清洁,达到受热面传热效果良好,在锅炉的受热面布置了不同型式、不同种类的吹灰器。目前安装的吹灰设备主要为蒸汽吹灰器、声波吹灰器以及燃气脉冲吹灰器,一般在锅炉炉膛布置短行程蒸汽吹灰器,在对流受热面布置伸缩式、固定旋转式蒸汽吹灰器和声波吹灰器,空气预热器为伸缩式蒸汽吹灰器或燃气脉冲吹灰器。蒸汽吹灰器,由于结构和工作介质的特点,加上高温环境影响,吹灰器枪管常常发生卡涩、失灵、漏汽等现象,设备故障率很高,维护工作量很大,投用率较低;声波吹灰器由于设计能量与锅炉飞灰特性不协调,电机易烧坏,吹灰效果差,造成 锅炉受热面积灰严重,排烟温度升高,从而大大降低了锅炉热效率。吹灰器运行不正常和吹灰效果不好,是目前锅炉排烟温度高的主要原因之一。 1锅炉受热面的积灰机理 按照锅炉受热面上的结灰型式,其基本分为结渣、沾污和积灰等3种。煤的结灰特性是与煤的可燃特性不同的另一重要特性,其产生的原因很多。结灰的内因主要取决于煤灰的特性和煤灰的含量;结灰的外因最根本的是锅炉内部的空气动力场组织得不好。 1结渣 煤粉炉产生结渣的机理是,燃烧过程中融化了灰渣,若在凝固以前冲刷到水冷壁或高温段受热面上,一旦粘结上去即产生结渣。就煤粉锅炉来说,其火焰中心区域温度很高,煤的灰粒一般呈熔化或软化状态。当以液态或半液态的渣粒即熔融的灰粘结在受热面上或锅炉炉墙上,将形成一层紧密的灰渣层,称为结渣。形成结渣的基本条件是受热面壁温高、表面粗糙度大和灰熔点低。 1.2 沾污 对于矿物中含有较多的钠、钾、钙、硅、钒或磷等碱金属氧化物的燃料,在高温700-800以上环境中燃烧时会发生这些氧化物的升华。升华的氧化金属呈分子状态,遇到较冷的受热面管壁即冷凝在管壁上,然后再与烟气中的三氧化硫、氧化铝、氧化铁等化合,形成各种硫酸盐,例如对多钠、钾、钙的燃料,即形成正硫酸盐复合硫酸盐和焦硫酸盐等密实粘结沉淀层,该种现象称为灰的高温沾污。 1.3积灰 积灰的机理不同于结渣和沾污。由于在600-700摄氏度区域里的碱金属的凝结已经终结,不致在管壁上产生粘结性内灰层。飞灰含有各种不同的粒度,一般均小于200um,但大部分是10~20um其中粒度小于30um的飞灰,由于分子力吸附作用、静电感应和管壁粗糙度等物理综合作用,沉积在管壁上,即称为积灰。在一般情况下,积灰状态是干松性的,极易被吹走或自行脱落;但其热 阻力仍较大,对锅炉的热力工作影响也很大。积灰一般发生在锅炉烟温600~700度较低的区域,如对流过热器、省煤器和空气预热器等低温受热面上。 2吹灰器设置的必要性 一般燃煤锅炉燃烧时的炉膛中心火焰温度在(1400~1600),而燃料中灰熔点一般低于或在

离线式脉冲除尘控制仪说明书

1.6.160111 脉冲袋式除尘器控制仪 (离线扩展式 输出DC24V/AC220V) 使用说明书 一、仪器的主要特点 本控制仪是用于袋式脉冲除尘器的主控装置,根据设定参数,输出脉冲信号,控制气动阀或电磁阀,进而控制压缩空气对滤袋进行喷吹清灰,以保证除尘器处理能力和收尘效率。 ● 本控制器采用意法半导体ST 公司生产的基于ARM 内核的工业级高速微处理器,性能稳定可靠; ● 外观设计美观大方;按键布局直观,合理; ● 控制器外壳采用ABS 工程塑料,全密封防水设计,可防止灰尘和水侵入,延长控制器使用寿命。 ● 线路板上有醒目的标示符,可方便进行功能设置; ● 可根据除尘器清灰要求,调整脉冲宽度、脉冲间隔和周期间隔。 ● 输出位置设有输出点的工作指示,可快速判断输出点的状态; ● 设有无源压差输入点,可由压差控制清灰; ● 广泛应用于窑炉,水泥立窑、矿山等行业的除尘清灰系统中。 二、仪器的工作原理和参数 室间隔 ...... 脉冲宽度 脉冲间隔 阀 #1 阀 #2 #2 提升阀 #m ... ... ... 提升阀 #1 共m 个室(提升阀) 周期间隔 脉冲阀输出波形 脉冲宽度:每一路驱动电压的持续时间; 脉冲间隔:输出两路相邻驱动电压的间隔时间; 提脉间隔:等待提升阀动作完成的时间(提升间隔),同时也是同一个

室脉冲阀输出完毕后等待提升阀关闭的时间; 组脉冲数:一个单元室的脉冲阀数量; 提升阀数:提升阀数量,即组数或者单元室数量; 室间隔:两个相邻单元室的动作间隔时间; 周期间隔:所有单元室除尘完毕后到下一个除尘周期的间隔时间;三、接线图 运行控制干接点可连接压差传感器,实现压差控制清灰,如不使用传感器,可将电路板上的“运行”跳线用跳线帽短接。 根据不同的参数配置,每个点的功能有所不同: 以20路为例: 现配置为4个单元室,每个单元室有4个脉冲阀。则参数:提升阀数=4,组脉冲数=4,接线图如下: 脉冲阀 当阀门数量超过一台支持的数量,则可将多台控制仪通过通讯的方式级联,最大可支持1024个阀。通讯的接线方式:用1mm2 x2屏蔽双绞线将主机的A+和扩展的A+、主机的B-与扩展的B-相连。通讯线总长度不超过2米。 四、界面显示和设置方法 在运行模式下: 主机显示每一阶段的倒数计时;扩展显示自己的扩展地址,例如“o21”主机扩展#1扩展#2扩展#3... 通讯总线 -1-

燃气脉冲吹灰器使用说明书

燃气脉冲吹灰器 使用维护说明书 北京德海通科技有限公司 公司地址:北京市海淀区杏石口路西杉创意园五区 电话:010-******** 传真:010-******** 邮编:100195

目录 1.前言 (2) 2.燃气脉冲吹灰器的技术原理 (2) 3.燃气脉冲吹灰器系统构成 (2) 4.燃气脉冲吹灰器的运行 (5) 5.燃气脉冲吹灰器控制系统使用说明 (6) 6.燃气脉冲吹灰器的维护和检修 (12)

1、前言 本产品说明书是为使用配置有阿基米德螺线加速装置的燃气脉冲吹灰器用户提供的。其内容主要介绍了燃气脉冲吹灰技术原理,用途,吹灰系统构成,吹灰系统中的设备名称和功能,吹灰系统的操作,维护和故障处理等。 燃气脉冲吹灰器是应用于有色冶炼、钢铁、水泥等余热锅炉积灰清除的产品,其突出特点为采用干式吹灰方式,吹灰效果好,自动化程度高,能耗低,维护简便等。 我公司研制开发了用于余热锅炉吹灰的配置阿基米德螺线加速装置的燃气脉冲吹灰器,在同等能耗情况下其吹灰效果是普通脉冲吹灰器的4倍左右。该产品2008年由中国国家科技部立项,并获得中国国家科技部创新基金支持,2012年通过中国国家科技部验收 2、燃气脉冲吹灰器的技术原理 燃气脉冲吹灰器是乙炔气和空气通过乙炔流量计和空气流量计对流量进行监测,一定比例的乙炔气和空气在点火柜内混合,混合气体流入脉冲发生器,点火器将脉冲发生器内的混合气体引燃,爆炸后产生脉冲波,脉冲波经阿基米德螺线加速后,其强度会进一步增强,最后增强后的脉冲波从发射口冲出,反复作用于锅炉受热面上的积灰处,从而将受热面上的积灰吹除。 3、燃气脉冲吹灰器系统构成 由六个部分组成,它们分别是:燃气供给系统、空气供给系统、流量监测系统、混合点火系统、燃气脉冲发生和作用系统和控制系统。 3.1、燃气供给系统 它由燃气供给站(乙炔气瓶)、汇流排、乙炔减压器、机械阻火器等组成。在整个系统中完成燃气的供给工作,在这个系统中拥有两级机械阻火保护以确保该系统的安全性能。 3.2、空气供给系统 它由空气供给阀门组(闸阀、减压阀、调节阀等)、在整个系统中完成空气的供给工作。 3.3、流量监测系统 用于显示空气及乙炔实时流量。

DMF-Z电磁脉冲阀 DMF-Y-62S,DMF-Y-76S

上海拜顿自控阀门有限公司 DMF-Z电磁脉冲阀的详细资料: 概述 电磁阀脉冲阀(亦称隔膜阀)是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器压力保持在设定的范围之内,以保证除尘器的处理能力和除尘效率。DMF-Z型电磁脉冲阀为直角型阀,其进出口之间的夹角为90℃,它适合于隼气筒与除尘器喷吹管和安装连接。气流畅通,能提供符合要求的清灰气脉中。 技术指标 1、工作压力:0.4~0.6MPa 2、工作介质:清洁空气 3、电压:DC24V 4、电流:0.8A 5、使用环境:1温度-10~55℃ 2空气的相对湿度不超过85% 6、膜片寿命:喷吹100万或三年 工作原理 膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气通过节流孔进入后天室,此时后气室压力将膜片紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀出口,电磁脉冲阀又处于“关闭”状态。 外形尺寸 型号 接口 宽度 A B C D 重量(G)公制连接螺纹 DFM-Z-20 20m m G3/4″80 88 128 48 20 650 DFM-Z- 25 25m m G1″96 108 136 60 23 780 DFM-Z- 40 40m m G2 1/2″112 131 148 75 32 1120 DFM-Z-40S 40m m G2 1/2″112 131 180 75 32 1135 DFM-Z-50S 50m m G2″160 180 206 100 43 2320 DFM-Z-62S 62m m G2 1/2″188 204 226 110 49 4110 DFM-Z-76S 76m m G3″200 220 250 120 66 4350

吹灰器的比较和存在问题

吹灰器的比较和存在问题 热能01 军飞学号3010822045 摘要:电站锅炉受热面表面普遍存在有结渣、沾污和积灰三种积灰现象,对锅炉的安全运行不利,因此要有外力进行吹灰。吹灰设备主要为蒸汽吹灰器、声波吹灰器以及燃气脉冲吹灰器,一般在锅炉炉膛布置短行程蒸汽吹灰器,在对流受热面布置伸缩式、固定旋转式蒸汽吹灰器和声波吹灰器,在空气预热器受热面布置伸缩式蒸汽吹灰器或燃气脉冲吹灰器。 关键词:电站锅炉积灰机理蒸汽吹灰器声波吹灰器燃气脉冲吹灰器排烟温度 引言:在电站锅炉设计中,为有效地清除锅炉受热面积灰,保证受热面清洁,达到受热面传热效果良好,在锅炉的受热面布置了不同型式、不同种类的吹灰器。目前安装的吹灰设备主要为蒸汽吹灰器、声波吹灰器以及燃气脉冲吹灰器,一般在锅炉炉膛布置短行程蒸汽吹灰器,在对流受热面布置伸缩式、固定旋转式蒸汽吹灰器和声波吹灰器,空气预热器为伸缩式蒸汽吹灰器或燃气脉冲吹灰器。蒸汽吹灰器,由于结构和工作介质的特点,加上高温环境影响,吹灰器枪管常常发生卡涩、失灵、漏汽等现象,设备故障率很高,维护工作量很大,投用率较低;声波吹灰器由于设计能量与锅炉飞灰特性不协调,电机易烧坏,吹灰效果差,造成锅炉受热面积灰严重,排烟温度升高,从而大大降低了锅炉热效率。吹灰器运行不正常和吹灰效果不好,是目前锅炉排烟温度高

的主要原因之一。 1锅炉受热面的积灰机理 按照锅炉受热面上的结灰型式,其基本分为结渣、沾污和积灰等3种。煤的结灰特性是与煤的可燃特性不同的另一重要特性,其产生的原因很多。结灰的因主要取决于煤灰的特性和煤灰的含量;结灰的外因最根本的是锅炉部的空气动力场组织得不好。 1.1结渣 煤粉炉产生结渣的机理是,燃烧过程中融化了灰渣,若在凝固以 前冲刷到水冷壁或高温段受热面上,一旦粘结上去即产生结渣。 就煤粉锅炉来说,其火焰中心区域温度很高,煤的灰粒一般呈熔 化或软化状态。当以液态或半液态的渣粒即熔融的灰粘结在受热 面上或锅炉炉墙上,将形成一层紧密的灰渣层,称为结渣。形成 结渣的基本条件是受热面壁温高、表面粗糙度大和灰熔点低。 1.2 沾污 对于矿物中含有较多的钠、钾、钙、硅、钒或磷等碱金属氧化物 的燃料,在高温700-800以上环境中燃烧时会发生这些氧化物 的升华。升华的氧化金属呈分子状态,遇到较冷的受热面管壁即 冷凝在管壁上,然后再与烟气中的三氧化硫、氧化铝、氧化铁等 化合,形成各种硫酸盐,例如对多钠、钾、钙的燃料,即形成正 硫酸盐复合硫酸盐和焦硫酸盐等密实粘结沉淀层,该种现象称为 灰的高温沾污。 1.3积灰

脉冲除尘器说明书

YGWM型脉冲布袋除尘器 使 用 说 明 书

江苏宇刚机械设备制造有限公司

目录 一、脉冲布袋除尘器的安装1 二、脉冲布袋除尘器的调试 1 三、ZYWM脉冲布袋除尘器运行操作规程 2 (一)就地操作2(二)远程控制2(三)注意事项 2 四、ZYMC脉冲布袋除尘器的维护、保养3

一、脉冲布袋除尘器的安装 1、按设备基础图样施工,做好设备安装的混凝土基础。 2、待基础混凝土达到标准强度后,按下列步骤安装好除尘器。 执行标准《袋式除尘器安装技术要求与验收规范》 ①除尘器基础 ②下箱体 ③上箱体 ④风机、电机 ⑤清灰装置 ⑥气包电磁阀 ⑦滤笼、滤袋 ⑧连接电源 ⑨密封检查、安装质量检查 二、脉冲布袋除尘器的调试 1、做好设备空负荷运行调试前准备工作。 2、按下列步骤进行调试: ⑴、调整清灰控制器,确保电磁脉冲阀动作顺序正确,清灰各单元顺序正确。 ⑵、检查电磁脉冲阀和电控部分伏数(24V或220V), ⑶、检查设备上密封件有无松动或脱落。 ⑷、喷吹用压缩空气压力应保持在5~7㎏/cm2 。

⑸、检查设备上电机及机械传动部分运转是否正常。 ⑹、检查设备上袋笼和滤袋安装是否牢固。 ⑺、进行设备空负荷运行调试,要求各部分运转正常。 ⑻、进行设备带负荷运行调试。要求各部分运转正常,并根据设备运行阻力的变化调整清灰周期(阻值法或定时法)。 三、ZYWM脉冲布袋除尘器运行操作规程 (一)就地操作 合上电源开关QF,电源指示灯亮,将就地远程切换开关切换至就地位置(即将切换开关左旋到底),按风机启动钮,风机起动运行,观察风机转向是否正确,待风机转向正常后,即可投入正常除尘工作,过一段时间如需清灰和出灰(如带空压机的先开空压机后清灰),则按“清灰启动”纽,脉冲阀分别打开清灰,螺旋机、排灰阀也同时工作,如需结束清灰工作,则按“清灰停止”钮,若最终停止除尘工作,则按“风机停止”钮即可。 (二)远程控制 将就地远程切换开关切换至程控位置(即将切换开关右旋到底),远程启动机组短干接点HJ送达,风机运行(如带空压机,空压机同时运行),只要风机转向正确,即可投入正常除尘,此时实行定时清灰控制,即除尘运行一段时间(约1~2小时可调),清灰控制自动投入,投入后螺旋机、排灰阀都自动工作 (约2分钟可调),工作一段时间后,自动停止清灰,然后再进入下一个自动除尘、清灰,排灰的循环,直

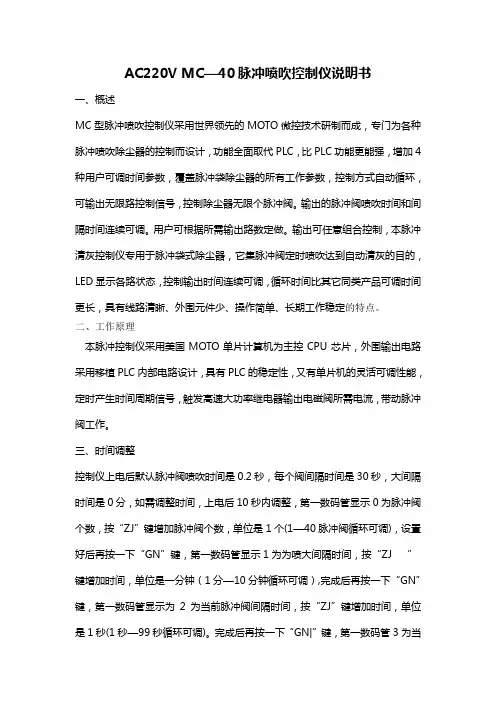

AC220V MC—40脉冲喷吹控制仪说明书
