正弦振动试验和随机振动试验的区分
正弦振动试验和随机振
动试验的区分
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
正弦振动试验和随机振动试验的区分
什么产品要做正弦振动什么产品要做随机振动在筛选实验中,在同种振动量级和同样时间条件下,是不是随机振动对所有的产品的筛选度都比正弦振动要大。简单的说, 正弦振动的振动在于找出产品设计或包装设计的脆弱点, 看在哪一个具体的频率点响应最大. 就是所谓的共振点.(Resonant Frequency, Natural Frequency).找到共振点后在该共振点作驻留测试.(10 or more), 确定产品能否承受共振带来的影响. 在做package design的时候,要尽量避开该频率点.随机振动要根据不同的运输方式来确定psd level;可参考astm, mil-std810,ista或IEC68;随机振动与正弦振动的区别，正弦振动在任意一瞬间只包含一种频率的振动，而随机振动在任意一瞬间包含频谱范围内的各种频率的振动，这些频率能量的大小按照规定的谱图分布。如下图所示：对于正弦振动峰值＝倍的有效值;对于随机振动峰值＝3倍的有效值.
余下几个问题，我自己都不是很清楚！望大虾们出手!正弦振动是一种确定性的振动，其任一时刻的状态是可以计算得到的，而且是一个确定的数值。随机振动的是一种非确定性的振动，预选是不可能确定物体上某一时刻的运动瞬时值，只服从统计规律。由于随机振动包涵频谱内所有的频率，所以样品上的共振点会同时激发并可能相互影响，所以试验比同量级的正弦试验严酷理论上，随机振动加速度的峰值可能是其总均方根值的任意倍，但在实现中不可能，一般标准要求其峰值不得少于总均方根值的3倍;一般情况是随机振动可发现更可的问题,因为随机振动同一时间里面包括了很长的频率范围,而正弦振动一个时间里面只有一个频率,但有时也有例外,当产品的机构的脆弱点刚刚好频率与正弦振动频率相近,正弦(定频或长扫频速度很慢的振动)有时也可发现问题,但实际上这种问题, 在实际应用的过程中一般不会发现,随机振动也可以为找共振点吧，记得以前做振动试验的时候，使用随机方式，坐在那里看着.看哪个频率下振动幅度大，记下这个频率后，使用定频方式来做振动！其实大部分现实世界中的振动多是随机振动，除了像回转机械之类所产生的振动以外。正弦振动试验有三
种程序：共振搜寻、正弦扫描、与共振驻留。其中共振搜寻与共振驻留以测试结构与外在振动环境有共振频率时的强度，正弦扫描则是考虑共振频率以外的振动环境能量对产品的影响。早期(80年代)因为试验技术的关系，大部分振动都是以正弦振动试验为主。后来计算机数字技术发达与普及之后，随机数据产生器(RandomNumber Generator)非常成熟可靠，因此近年来所有有关振动的标准，例如MIL-STD-810,IEC-60068，大多采随机振动来验证产品的耐振能力。
一般而言，正弦振动以解决结构局部(Local)耐振能力(以受力Force为主)，因为它是一个频率一个频率的处理振动问题；随机振动则结构整体(Globle)耐振能力(以能量Energy为主)，从整个频率范围的总振动能量处理振动问题。在应用上，若是在设计初期为了寻找设计产品的结构特性(如自然频率、阻尼系数等)正弦振动可以有较好的结果，但是从验证产品实际应用时的耐振能力而言，随机振动是比较接近现实世界的振动情形。
正弦振动看共振就像你在听收音机一样，试验时一般是以低G值(例如1g)出力，由低频往高频依照一定频率变化速率(扫描率)慢慢增加，当振动机出力的频率与试件的自然频率耦合时，若你在试件上贴有加速仪，你可以从示波器上看到振动值(振幅)增大的反应，此时示波器或信号分析仪对应的频率就是试件的自然频率或共振频率，就像你的收音机收到固定电台的声音，表示你接到那个电台的频率一样。手机接到信号也是频率共振的例子。一般结构对于振动力源的反应有一定的时间，低频反应慢、高频反应快。这就是为什么正弦扫描时采用的对数扫描率的原因。太快可能结构未能及时反应，信号微弱无法辨识，当然太慢也就没有意义了，徒然浪费时间而已。简户仪器公司专注和专业制造低频震动试验机，主要为正弦振动试验机，目前正在研发随机震动试验台。望有需求客户前来咨询，也欢迎同行共同探讨。
汽车发动机振动噪声测试实用标准系统
附件1 汽车发动机振动噪声测试系统 1用途及基本要求： 该设备主要用于教学和科研中的振动和噪声测量，要求能够测量试验对象的振动噪声特性（频率、阶次、声强等），能对试验数据进行综合分析。该产品的生产厂应具有多年振动噪声行业从业经验，有较高的知名度和影响力。系统软件和硬件应该为成熟的模块化设计，同时具有很强的扩展能力，能保证将来软件和硬件同时升级。 2设备技术要求及参数 2.1设备系统配置 2.1.1数据采集系统一套； 2.1.2数据测试分析软件一套； 2.1.3传声器 2个； 2.1.4加速度计 2个； 2.1.5声强探头 1套； 2.1.6声级校准器 1个； 2.1.7笔记本电脑一台 2.2数据采集、控制系统技术要求 2.2.1主机箱一个；供电采用9～36V直流和 200～240V交流； 2.2.2便携式采集前端，适用于实验室及现场环境； 2.2.3整机消耗功率<150W； 2.2.4工作环境温度：-10?C ～50?C； 2.2.5中文或英文WindowsXP下运行，操作主机采用笔记本电脑； 2.2.6输入通道数：4个以上，其中2个200V极化电压输入通道、不少一个转速输入通道； 2.2.7输入通道拥有Dyn-X技术，动态围160dB； 2.2.8每通道最高采样频率：≥65.5kHz，最大分析带宽：≥25.6kHz； 2.2.9系统留有扩充板插槽，根据需要可以进一步扩充；数据采集前端可同时连接多种形式传感器,包括加速度计、转速探头、传声器、声强探头等； 2.2.10系统具有堆叠和分拆能力，多个小系统可组成多通道大系统进行测量。大系统可分拆成多个小系统独立运行； 2.2.11采集前端的数据传输具备二种方式之一：①通过10/100M自适应以太网传输至PC； ②通过无线通讯以太网技术传输至PC，通信距离在100米以上。使测量过程更为灵活方便，方便硬件通道和计算机系统扩展升级；
振动试验参数参考
随机振动－试验人员必须了解的参数及设置 江苏省电子信息产品质量监督检验研究院谢杰 一．简述 近年来，随机振动试验在我院所有振动试验中的比例越来越高，原因有三：1、科学进步，此类设备的软件大量普及，一般只需在原来的电磁振动台加上一套控制软件及配套设备就可实行。2、企业随着国际标准的大量采用，许多振动试验都采用随机振动。3、随机振动相对传统的正弦振动有着无法比拟的优点，它能模拟各种实际运输条件下可能遇到的振动情况，如模拟公路运输，模拟铁路运输，模拟海运运输等等。本文主要介绍对于试验人员来说必须了解的随机振动参数及设置要求。 二．随机振动数据 上图是某一随机振动试验后的试验数据，对于试验人员来说，必须了解其中的一些参数含义。 曲线中，横坐标是频率，纵坐标是PSD，一般简称为频谱曲线。 PSD：Power spectrum density 功率谱密度 PSD单位有二种：g2/Hz，(m2/Hz)2/Hz，二者之间换算：1 g2/Hz＝96(m2/Hz)2/Hz PSD是随机振动中的重要参数，可理解为每频率单位中所含振动能量的大小，其值越大，相对应的频率段振幅值会变大，在试验中提高最低频率的PSD 值可明显感觉到振幅增大。 频谱曲线的特点：1、它是对数坐标，主要是为了表述画线方便。2、它有一条平线或多条平线及斜线组成，平线和斜线之间首尾相连组成。3、试验条件中，PSD值不变的是平线，用+dB/oct表示向上的斜线，用- dB/oct 表示向下的斜线。如-3 dB/oct 表示每增加一倍频率，PSD值下降一半。 频谱曲线中，中间一条是设定曲线，上面二条和下面二条是设备的保护及中断线，附加在中间设定值上的变化曲线是振动台实际控制曲线。
振动测试常见小知识
振动测试常见小知识问答 1什么是振动？ 振动是机械系统中运动量（位移，速度和加速度）的振荡现象。 2振动的目的？ 振动试验的目的是模拟一连串振动现象，测试产品在寿命周期中，是否能承受运输或使用过程的振动环境的考验，也能确定产品设计和功能的要求标准。振动试验的精义在于确认产品的可靠性及提前将不良品在出厂前筛检出来，并评估其不良品的失效分析使其成为高水平，高可靠性的产品。 3．振动分几种？ 振动分正弦振动和随机振动两种。 4．什么是正弦振动？ 能用一项正弦函数表达式表达其运动规律的周期运动。 例如凡是旋转、脉动、振荡（在船舶、飞机、车辆、空间飞行器上所出现的）所产生的振动均是正弦振动。 5．正弦振动的目的？ 正弦振动试验的目的是在试验室内模拟电工电子产品在运输、储存、使用过程中所遭受的振动及其影响，并考核其适应性。 6．正弦振动的试验条件由什么确定？ 正弦振动试验的验条件（严酷等级）由振动频率范围、振动量、试验持续时间（次数）共同确定. 7．什么是振动频率范围？ 振动频率范围表示振动试验由某个频率点到某个频率点进行往复扫频。 例如：试验频率范围5-50Hz，表示由5Hz到50Hz进行往复扫频。 8．什么是频率？ 频率：每秒振动的次数.单位：Hz。 9．什么是振动量？ 振动量:通常通过加速度和位移来表示. 加速度：表示速度对时间倒数的矢量。加速度单位:gn或m/s2 位移：表示物体相对于某参考系位置变化的矢量。位移单位:mm 10．什么是试验持续时间（次数）？ 振动时间表示整个试验所需时间, 次数表示整个试验所需扫频循环次数. 11．什么是扫频循环？
扫频循环：在规定的频率范围内往返扫描一次： 例如：5Hz→50Hz→5Hz,从5Hz扫描到50Hz后再扫描到5Hz。 12．什么是重力加速度？ 重力加速度：物体在地球表面由于重力作用所产生的加速度。 1gn=10m/s2（GB/T 2422-1995 电工电子产品环境试验术语） 13．扫描方式(sweep mode)分几种？ 线性扫描：是线性的，即单位时间扫过多少赫兹，单位是Hz/s或Hz/min，这种扫描用于细找共振频率的试验. 对数扫描：频率变化按对数变化，扫描率可以是oct/min ，对数扫描的意思是相同的时间扫过的频率倍频程数是相同的 14．什么是扫描速度(sweep speed)？分几种？ 扫描速度(sweep speed):指从最低频率扫描到最高频率的速度. 1）oct/min:多少倍频程每分钟. 例:1oct/min,5Hz到10Hz需1分钟,10Hz到20Hz需1分钟。 2）min/sweep:多少分钟每次扫频. 例:5-500Hz,扫描速度:1分钟/sweep,表示从5Hz到500Hz需1分钟。 3）Hz/s:多少Hz每秒. 例:5-10Hz,扫描速度:1Hz/s,表示5Hz到6Hz需1秒,6Hz到7Hz需1秒。 15．振动试验中试验几个方向？怎么区分方向? 除有关规范另有规定外，应在产品的三个互相垂直方向上进行振动试验。 一般定义产品长边为X轴向，短边为Y轴向，产品正常摆放上下为Z轴向。 16．什么是交越频率？ 交越频率：在振动试验中由一种振动特性量变为另一种振动特性量的频率。如交
振动监测参数及标准
机械设备振动监测参数及标准 一、振动诊断标准的制定依据 1、振动诊断标准的参数类型 通常，我们用来描述振动的参数有三个：位移、速度、加速度。一般情况下，低频振动采用位移，中频振动采用速度，高频振动采用加速度。 诊断参数在选择时主要应根据检测目的而选择。如需要关注的是设备零部件的位置精度或变形引起的破坏时、应选择振动位移的峰值，因为峰值反映的是位置变化的极限值；如需关注的是惯性力造成的影响时，则应选择加速度，因为加速度与惯性力成正比；如关注的是零件的疲劳破坏则应选择振动速度的均方根值，因为疲劳寿命主要取决于零件的变形能量与载荷的循环速度，振动速度的均方根值正好是它们的反映。 2、振动诊断标准的理论依据 各种旋转机械的振动源主要来自设计制造、安装调试、运行维修中的一些缺陷和环境影响。振动的存在必然引起结构损伤及材料疲劳。这种损伤多属于动力学的振动疲劳。它在相当短的时间产生，并迅速发展扩大，因此，我们应十分重视振动引起的疲劳破坏。 美国的齿轮制造协会（AGMA）曾对滚动轴承提出了一
条机械发生振动时的预防损伤曲线，如下图所示。 图中可见，在低频区（10Hz 以下），是以位移作为振动标准，中频（10~1000Hz ）是以速度作为振动标准，而在高频区（1KHz 以上）则以加速度作为振动标准。 理论证明，振动部件的疲劳与振动速度成正比，而振动所产生的能量与振动的平方成正比。由于能量传递的结果造成了磨损好其他缺陷，因此，在振动诊断判定标准中，是以速度为准比较适宜。 而对于低频振动，，主要应考虑由于位移造成的破坏，其实质是疲劳强度的破坏，而非能量性的破坏。但对于1KHz 以上的高频振动，则主要考虑冲击脉冲以及原件共振的影响。 3、振动诊断标准的分类
振动试验基本知识
专业知识 1、振动试验基本知识 1.1 振动试验方法 试验方法包括试验目的，一般说明、试验要求、严酷等级及试验程序等几个主要部分。为了完成试验程序中规定的试验，在振动试验方法中又规定了“正弦振动试验”和“随机振动试验”两种型式的试验方法。 正弦振动试验 正弦振动试验控制的参数主要是两个，即频率和幅值。依照频率变和不变分为定频和扫频两种。 定频试验主要用于： a）耐共振频率处理：在产品振动频响检查时发现的明显共振频率点上，施加规定振动参数振幅的振动，以考核产品耐共振振动的能力。 b）耐予定频率处理：在已知产品使用环境条件振动频率时，可采用耐予定频率的振动试验，其目的还是为考核产品在予定危险频率下承受振动的能力。 扫频试验主要用于： ●产品振动频响的检查（即最初共振检查）：确定共振点及工作的稳定性，找出产品共振频率，以做耐振处理。 ●耐扫频处理：当产品在使用频率范围内无共振点时，或有数个不明显的谐振点，必须进行耐扫频处理，扫频处理方式在低频段采用定位移幅值，高频段采用定加速度幅值的对数连续扫描，其交越频率一般在55-72Hz，扫频速率一般按每分钟一个倍频进行。 ●最后共振检查：以产品振动频响检查相同的方法检查产品经耐振处理后，各共振点 有无改变，以确定产品通过耐振处理后的可靠程度。 随机振动试验 随机振动试验按实际环境要求有以下几种类型：宽带随机振动试验、窄带随机振动试验、宽带随机加上一个或数个正弦信号、宽带随机加上一个或数个窄带随机。前两种是随机试验，后两种是混合型也可以归入随机试验。 电动振动台的工作原理是基于载流导体在磁场中受到电磁力作用的安培定律。 1.2 机械环境试验方法标准 电工电子产品环境试验国家标准汇编（第二版）2001年4月 汇编中汇集了截止目前我国正式发布实施的环境试验方面的国家标准72项，其中有近50项不同程度地采用IEC标准，内容包括：总则、名词术语、各种试验方法、试验导则及环境参数测量方法标准。 其中常用的机械环境试验方法标准： （1）GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法 试验Ea和导则：冲击 （2）GB/T 2423.6-1995 电工电子产品环境试验第2部分：试验方法 试验Eb和导则：碰撞 （3）GB/T 2423.7-1995 电工电子产品环境试验第2部分：试验方法 试验Ec和导则：倾跌与翻倒（主要用于设备型产品） （4）GB/T 2423.8-1995 电工电子产品环境试验第2部分：试验方法 试验Ed和导则：自由跌落 （5）GB/T 2423.10-1995 电工电子产品环境试验第2部分：试验方法 试验Fc和导则：振动（正弦） （6）GB/T 2423.11-1997 电工电子产品环境试验第2部分：试验方法
正弦振动试验和随机振动试验的区分
正弦振动试验和随机振 动试验的区分 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
正弦振动试验和随机振动试验的区分 什么产品要做正弦振动什么产品要做随机振动在筛选实验中,在同种振动量级和同样时间条件下,是不是随机振动对所有的产品的筛选度都比正弦振动要大。简单的说, 正弦振动的振动在于找出产品设计或包装设计的脆弱点, 看在哪一个具体的频率点响应最大. 就是所谓的共振点.(Resonant Frequency, Natural Frequency).找到共振点后在该共振点作驻留测试.(10 or more), 确定产品能否承受共振带来的影响. 在做package design的时候,要尽量避开该频率点.随机振动要根据不同的运输方式来确定psd level;可参考astm, mil-std810,ista或IEC68;随机振动与正弦振动的区别，正弦振动在任意一瞬间只包含一种频率的振动，而随机振动在任意一瞬间包含频谱范围内的各种频率的振动，这些频率能量的大小按照规定的谱图分布。如下图所示：对于正弦振动峰值＝倍的有效值;对于随机振动峰值＝3倍的有效值. 余下几个问题，我自己都不是很清楚！望大虾们出手!正弦振动是一种确定性的振动，其任一时刻的状态是可以计算得到的，而且是一个确定的数值。随机振动的是一种非确定性的振动，预选是不可能确定物体上某一时刻的运动瞬时值，只服从统计规律。由于随机振动包涵频谱内所有的频率，所以样品上的共振点会同时激发并可能相互影响，所以试验比同量级的正弦试验严酷理论上，随机振动加速度的峰值可能是其总均方根值的任意倍，但在实现中不可能，一般标准要求其峰值不得少于总均方根值的3倍;一般情况是随机振动可发现更可的问题,因为随机振动同一时间里面包括了很长的频率范围,而正弦振动一个时间里面只有一个频率,但有时也有例外,当产品的机构的脆弱点刚刚好频率与正弦振动频率相近,正弦(定频或长扫频速度很慢的振动)有时也可发现问题,但实际上这种问题, 在实际应用的过程中一般不会发现,随机振动也可以为找共振点吧，记得以前做振动试验的时候，使用随机方式，坐在那里看着.看哪个频率下振动幅度大，记下这个频率后，使用定频方式来做振动！其实大部分现实世界中的振动多是随机振动，除了像回转机械之类所产生的振动以外。正弦振动试验有三
标准振动试验介绍
标准振动试验介绍 简介 振动试验是评定元器件、零部件及整机在预期的运输及使用环境中的抵抗能力. 物体或质点相对于平衡位置所作的往复运动叫振动。振动又分为正弦振动、随机振动、复合振动、扫描振动、定频振动。描述振动的主要参数有 动频率为f时D 振动试验标准GJB 150.25-86 GB-T 4857.23-2003 GBT4857.10-2005 目前可以进行该试验的试验室有测量控制设备及系统实验室、环境可靠性与电磁兼容试验中心、苏州电器科学研究所。在现场或实验室对振动系统的实物或模型进行的试验。振动系统是受振动源激励的质量弹性系统 现在已被推广到动力机械、交通运输、建筑等各个工业部门及环境保护、劳动保护方面 及振动环境试验等内容。响应测量主要是振级的测量。为了检验机器、结构或其零部件的运行品质、安全可靠性以及确定环境振动条件各种实际工况下 ;对平稳随机振动, 级的度量。选定 动态特性参量的测定 动态特性参量的简易测定方法 ①固有频率测定用敲击或突然卸载 使系统产生自由振动,记录其衰减波形并与仪器中的时标信号比较,或将信号发生器产生的 ②振型测定手持木质或铝质探针接触被测 致判断振型。③阻尼测定可采用衰减振动法、共振法和相位法。衰减振动法是用记录仪 出阻尼值。机械导纳方法机械导纳是系统频域的特征参量(见机械阻抗)。大型复杂结构的固有频率多而密集, 图 时域识别方法直接利用振动的时间 (系统的时域特性参量之一,其傅里叶变换即机械导纳)的关系直接计算模态参量。对受迫振动,可以用数字
载荷识别指分析和确定振源的 谱分析或相关分析方法得出。振动环境试验为了了解产品的耐振寿命和性能指标的稳定 环境的振动、冲击条件下进行 法分两大类:①标准试验,包括耐预定频率试验、耐共振试验、正弦扫描试验、宽带随机振动 机振动试验、随机波再现试验、正弦波和随机波混合试验等。(见振动环境试验) 振动试验数据处理和分析 理法。振动试验意义和使用在运输 运输 振动摆放方位会影响到货 运箱、它的内包装、封装和内在产品。测试允许分析这些部件的相互作用。更改其中一个或 方法 A1重复振动(垂直运动) 测试 A2重复振动(旋转运动)测试 B单个货运箱共振(垂直运动)测试 C水平负载、复合负载、垂直负载共振测试 用性。这些方法符合ISO8318和ISO2247。方法A1和方法A2 在运输车里没有受到任何限制的单个货运箱及因单个负载或堆放负载的放大振动而受到重复振动的货运箱。备注1A1和方法A2产生不同 导致不同的损坏类型和强度。两种测试方法的测试结果不能相互关联。 B方法B 备注2 用方法C来测试。方法C 放。 4.8(包括测试强度、频率范围、测试周期) 这些测试的结果是相互不同的。振动试验设备使用方法仪器测试方法A1-重复振动 测试(垂直运动) 面的运动曲线类似垂直正弦输入(平面旋转振动是不接受的)的设备支撑。振动的双幅位移应

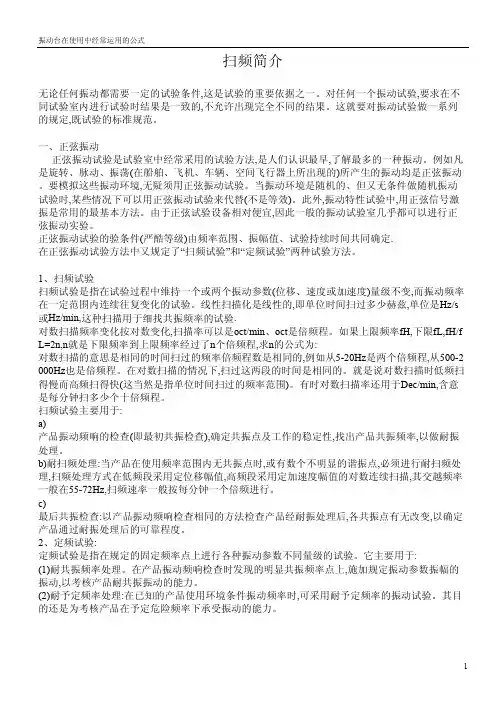

扫频试验介绍
扫频试验介绍 关键词:高低温试验箱高低温交变试验箱高低温交变箱高低温交变湿热试验箱高低温湿热试验箱恒温恒湿箱恒温恒湿试验箱振动台 文章来自宇辉仪器https://www.360docs.net/doc/695008833.html,/ 正弦振动试验是试验室中经常采用的试验方法，是人们认识最早，了解最多的一种振动。例如凡是旋转、脉动、振荡（在船舶、飞机、车辆、空间飞行器上所出现的）所产生的振动均是正弦振动。要模拟这些振动环境 无论任何振动都需要一定的试验条件，这是试验的重要依据之一。对任何一个振动试验，要求在不同试验室内进行试验时结果是一致的，不允许出现完全不同的结果。这就要对振动试验做一系列的规定，既试验的标准规范。 一、正弦振动 正弦振动试验是试验室中经常采用的试验方法，是人们认识最早，了解最多的一种振动。例如凡是旋转、脉动、振荡（在船舶、飞机、车辆、空间飞行器上所出现的）所产生的振动均是正弦振动。要模拟这些振动环境，无疑须用正弦振动试验。当振动环境是随机的、但又无条件做随机振动试验时，某些情况下可以用正弦振动试验来代替（不是等效）。此外，振动特性试验中，用正弦信号激振是常用的最基本方法。由于正弦试验设备相对便宜，因此一般的振动试验室几乎都可以进行正弦振动实验。 正弦振动试验的验条件（严酷等级）由频率范围、振幅值、试验持续时间共同确定. 在正弦振动试验方法中又规定了“扫频试验”和“定频试验”两种试验方法。 1、扫频试验 扫频试验是指在试验过程中维持一个或两个振动参数（位移、速度或加速度）量级不变，而振动频率在一定范围内连续往复变化的试验。线性扫描化是线性的，即单位时间扫过多少赫兹，单位是Hz/s或Hz/min，这种扫描用于细找共振频率的试验. 对数扫描频率变化按对数变化，扫描率可以是oct/min、oct是倍频程。如果上限频率fH，下限fL，fH/fL=2n，n就是下限频率到上限频率经过了n个倍频程，求n的公式为： 对数扫描的意思是相同的时间扫过的频率倍频程数是相同的，例如从5-20Hz是两个倍频程，从500-2000Hz也是倍频程。在对数扫描的情况下，扫过这两段的时间是相同的。就是说对数扫描时低频扫得慢而高频扫得快（这当然是指单位时间扫过的频率范围）。有时对数扫描率还用于Dec/min，含意是每分钟扫多少个十倍频程。 扫频试验主要用于： a）产品振动频响的检查（即最初共振检查），确定共振点及工作的稳定性，找出产品共振频率，以做耐振处理。
振动试验参数参考
一．简述近年来，随机振动试验在我院所有振动试验中的比例越来越高，原因有三：1、科学进步，此类设备的软件大量普及，一般只需在原来的电磁振动台加上一套控制软件及配套设备就可实行。2、企业随着国际标准的大量采用，许多振动试验都采用随机振动。3、随机振动相对传统的正弦振动有着无法比拟的优点，它能模拟各种实际运输条件下可能遇到的振动情况，如模拟公路运输，模拟铁路运输，模拟海运运输等等。本文主要介绍对于试验人员来说必须了解的随机振动参数及设置要求。二．随机振动数据上图是某一随机振动试验后的试验数据，对于试验人员来说，必须了解其中的一些参数含义。曲线中，横坐标是频率，纵坐标是PSD，一般简称为频谱曲线。PSD：Power spectrum density 功率谱密度PSD有二种：g2/Hz，(m2/Hz)2/Hz，二者之间换算：1 g2/Hz＝96(m2/Hz)2/Hz PSD 是随机振动中的重要参数，可理解为每频率单位中所含振动能量的大小，其值越大，相对应的频率段振幅值会变大，在试验中提高最低频率的PSD值可明显感觉到振幅增大。频谱曲线的特点：1、它是对数坐标，主要是为了表述画线方便。2、它有一条平线或多条平线及斜线组成，平线和斜线之间首尾相连组成。3、试验条件中，PSD值不变的是平线，用+ dB/oct 表示向上的斜线，用- dB/oct 表示向下的斜线。如-3 dB/oct 表示每增加一倍频率，PSD值下降一半。频谱曲线中，中间一条是设定曲线，上面二条和下面二条是设备的保护及中断线，附加在中间设定值上的变化曲线是振动台实际控制曲线。三．频率的选择频率是随机振动的另一个重要参数，其单位是Hz，频率的选择一般与实践使用范围有关。例如：海运试验条件频率较低，一般从1~100Hz，而且低频PSD值较大，随机振动的感觉像乘海轮，振幅大，频率低。铁路运输试验条件，频率是5~150Hz，也是低频的PSD值大，随机振动给人的感觉如同乘座火车旅行，有趣的事，有时感到声音也非常相似。高频随机振动，一般高频至2000Hz时，振动时噪声非常刺耳，感觉与飞机刚起飞或到达目的地下降时相似，高频振动一般应用于飞机运输或者其它有高频场合的地方。对于频率，试验人员必须注意最高频率和最低频率值。高频时，有些试验附加台面有可能不符合要求，不能使用；最低频率时，要了解其振幅是否要超过振动台的最大允许值，不注意的话有可能损伤台面，使振动试验无法进行下去。四．试验时间试验时间在随机振动试验数据中位于图中右上方。试验时间有二项：Total 和Auto。Auto是试验要做的时间，Total 是设备运行的时间，Total 比Auto多的原因是：随机振动试验时计算机要进行预处理，才能产生符合试验要求的频谱曲线，预处理的时间一般为2~4分钟，而在正弦振动中是不需要的。试验时间的选择，在GJB150.16标准中，它给出了1小时的随机振动相当于运输多少公里的值，这给试验人员进行试验时间的选择提供了方便。随机振动与正弦振动有许多不同之处，如正弦振动中一般三个方向的试验条件和试验时间都是相同的，而在随机振动中，三个试验方向的条件和试验时间都可能会不同，一般来说，垂直方向的条件最大，试验时间也最长。PSD、频度和试验时间组成，有了这三个条件就可以进行随机振动试验。五．均方根加速度Grms 试验人员必须了解均方根加速度Grms。Grms：它是通过计算频谱曲线下面的面积后再开根号求出。如PSD是一平线，则其计算公式为：Grms＝，其中W是PSD值，f是频率值，其值等于最高频率-最低频率。一般试验标准中会给出相关值，给试验人员参考。Grms值与正弦振动的g值有类似的作用，它与设备的最大推力有关，是选择设备的重要参数。六．设备的选用了解频谱曲线的特点与Grms值后，就可以针对样品选用试验设备。目前我院有振动试验设备4套，除了机械振动无法进行随机振动外，其它三台都可以进行随机振动试验，试验人员必须了解它们的性能，才能根据试验条件及样品作出选择。下面是我院振动3台试验设备的具体性能：Item 名称(Description) Type 型号(Model) dimensions 尺寸、（cm）Test Range 试验范围Manufacturer 生产厂家Electromagnetic Vibration Test Systems 电动振动台G-0145 台面12.5×12.5 450kg，120g空载，25mmp-p，5～3500Hz Shinken CO,.LTD JAPAN 日本振研Electromagnetic Vibration Test Systems 电动振动台CV-300-1.5 台面80×80
正弦振动试验和随机振动试验的区分精选文档
正弦振动试验和随机振动试验的区分精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
正弦振动试验和随机振动试验的区分 什么产品要做正弦振动?什么产品要做随机振动?在筛选实验中,在同种振动量级和同样时间条件下,是不是随机振动对所有的产品的筛选度都比正弦振动要大。简单的说, 正弦振动的振动在于找出产品设计或包装设计的脆弱点, 看在哪一个具体的频率点响应最大. 就是所谓的共振点.(Resonant Frequency, Natural Frequency).找到共振点后在该共振点作驻留测试.(10 or more), 确定产品能否承受共振带来的影响. 在做package design的时候,要尽量避开该频率点.随机振动要根据不同的运输方式来确定psd level;可参考astm, mil-std810,ista或IEC68;随机振动与正弦振动的区别，正弦振动在任意一瞬间只包含一种频率的振动，而随机振动在任意一瞬间包含频谱范围内的各种频率的振动，这些频率能量的大小按照规定的谱图分布。如下图所示：对于正弦振动峰值＝倍的有效值;对于随机振动峰值＝3倍的有效值. 余下几个问题，我自己都不是很清楚！望大虾们出手!正弦振动是一种确定性的振动，其任一时刻的状态是可以计算得到的，而且是一个确定的数值。随机振动的是一种非确定性的振动，预选是不可能确定物体上某一时刻的运动瞬时值，只服从统计规律。由于随机振动包涵频谱内所有的频率，所以样品上的共振点会同时激发并可能相互影响，所以试验比同量级的正弦试验严酷理论上，随机振动加速度的峰值可能是其总均方根值的任意倍，但在实现中不可能，一般标准要求其峰值不得少于总均方根值的3倍;一般情况是随机振动可发现更可的问题,因为随机振动同一时间里面包括了很长的频率范围,而正弦振动一个时间里面只有一个频率,但有时也有例外,当产品的机构的脆弱点刚刚好频率与正弦振动频率相近,正弦(定频或长扫频速度很慢的振动)有时也可发现问题,但实际上这种问题, 在实际应用的过程中一般不会发现,随机振动也可以为找共振点吧，记得以前做振动试验的时候，使用随机方式，坐在那里看着.看哪个频率下振动幅度大，记下这个频率后，使用定频方式来做振动！其实大部分现实世界中的振动多是随机振动，除了像回转机械之类所产生的振动以外。正弦振动试验有三
机械设备振动标准
机械设备振动标准 它是指导我们的状态监测行为的规范 最终目标：我们要建立起自己的每台设备的标准（除了新安装的设备）。 监测点选择、图形标注、现场标注。 振动监测参数的选择：做一些调整：长度、频率范围 状态判断标准和报警的设置 1 设备振动测点的选择与标注 监测点选择 测点最好选在振动能量向弹性基础或系统其他部分进行传递的地方。对包括回转质量的设备来说，建议把测点选在轴承处或机器的安装点处。也可以选择其他的测点，但要能够反映设备的运行状态。在轴承处测量时，一般建议测量三个方向的振动。铅垂方向标注为 V，水平方向标注为H，轴线方向标注为A，见图6-1。 图6-1 监测点选择
图 6-2在机器壳体上测量振动时，振动传感器定位的示意图振动监测点的标注 （1）卧式机器 这个数字序列从驱动器非驱动侧的轴承座赋予数字001开始，朝着被驱动设备，按数字次序排列，直到第一根轴线的最后一个轴承。在多根轴线的(齿轮传动)机器上，轴承座的次序从驱动器开始，按数字次序继续沿着第二根轴线到被驱动器往下排列，接着再沿着第三根轴线往下排列，直到机组的末端为止。常见的几种标注方法见图6-3～6-5。 图6-3 振动监测点的标注 图6-4 振动监测点的标注
图6-5 振动监测点的标注 （2）立式机器 遵循与卧式机器同样的约定。 现场机器测点标注方法 机壳振动测点的标注可以用油漆标注，也可以在机壳上粘贴钢盘来标注振动测点，最好采用后一种方法标注。采用钢盘时，机壳要得到很好的处理。钢盘规格为厚度5mm，直径30mm，用强度较好的粘接剂粘接，以保证良好的振动传递特性。 2 设备振动监测周期的确定 振动监测周期设置过长，容易捕捉不到设备开始劣化信息，周期设置过短，又增加了监测的工作量和成本。因此应根据设备的结构特点、传动方式、转速、功率以及故障模式等因素，合理选定振动监测周期。当设备处于稳定运行期时，监测周期可以长一些；当设备出现缺陷和故障时，应缩短监测周期。在确定设备监测周期时，应遵守以下原则； 1）安装设备或大规模维修后的设备运行初期，周期要短（如每天监测一次），待设备进入稳定运行期后，监测周期可以适当延长。 2）检测周期应尽量固定。 3）对点检站专职设备监测，多数设备监测周期一般可定为7至14天；对接近或高于3000转/分的高速旋转设备，应至少每周监测1次。 4）对车间级设备监测，监测周期一般可定为每天1次或每班1次。 5）实测的振动值接近或超过该设备报警标准值时，要缩短监测周期。如果实测振动值接近或超过该设备停机值，应及时停机安排检修。如果因生产原因不能停机时，要加强监测，监测周期可缩短为1天或更短。 3 设备振动监测信息采集 振动监测参数的选择 对于超低频振动，建议测量振动位移和速度；对于低频振动，建议测量振动速度和加速度；对于中高频振动和高频振动，建议测量振动加速度。说明如下：
振动测试必须知道的27个基本常识59388
振动测试必须知道的27个基本常识 (2015-12-16 10:52:39) 转载▼ 标签： 杂谈 1、什么是振动 振动是机械系统中运动量（位移，速度和加速度）的振荡现象。 2、振动实验的目的 振动试验的目的是模拟一连串振动现象，测试产品在寿命周期中，是否能承受运输或使用过程的振动环境的考验，也能确定产品设计和功能的要求标准。振动试验的精义在于确认产品的可靠性及提前将不良品在出厂前筛检出来，并评估其不良品的失效分析使其成为高水平，高可靠性的产品。 3、振动分几种 振动分确定性振动和随机振动两种。 4、什么是正弦振动 能用一项正弦函数表达式表达其运动规律的周期运动。例如凡是旋转、脉动、振荡（在船舶、飞机、车辆、空间飞行器上所出现的）所产生的振动均是正弦振动。 5、正弦振动的目的 正弦振动试验的目的是在试验室内模拟电工电子产品在运输、储存、使用过程中所遭受的振动及其影响，并考核其适应性。 6、正弦振动的试验条件 正弦振动试验的验条件（严酷等级）由振动频率范围、振动量、试验持续时间（次数）共同确定。 7、什么是振动频率范围 振动频率范围表示振动试验由某个频率点到某个频率点进行往复扫频。例如：试验频率范围5-50Hz，表示由5Hz到50Hz进行往复扫频。 8、什么是频率 频率：每秒振动的次数.单位：Hz。 9、什么是振动量
振动量:通常通过加速度、速度和位移来表示。加速度：表示速度对时间倒数的矢量。加速度单位:g或m/s2速度：在数值上等于单位时间内通过的路程位移：表示物体相对于某参考系位置变化的矢量。位移单位:mm 10、什么是试验持续时间 振动时间表示整个试验所需时间,次数表示整个试验所需扫频循环次数。 11、什么是扫频循环 扫频循环：在规定的频率范围内往返扫描一次：例如：5Hz→50Hz→5Hz,从5Hz 扫描到50Hz后再扫描到5Hz。 12、什么是重力加速度 重力加速度：物体在地球表面由于重力作用所产生的加速度。1gn=10m/s2（GB/T 2422-1995 电工电子产品环境试验术语） 13、扫描方式分几种 线性扫描：是线性的，即单位时间扫过多少赫兹，单位是Hz/s或Hz/min，这种扫描用于细找共振频率的试验。对数扫描：频率变化按对数变化，扫描率可以是oct/min ，对数扫描的意思是相同的时间扫过的频率倍频程数是相同的。 14、什么是扫描速度 扫描速度(sweep speed):指从最低频率扫描到最高频率的速度。有以下几种：1）oct/min:多少倍频程每分钟。例:1oct/min,5Hz到10Hz需1分钟,10Hz到20Hz需1分钟。2）min/sweep:多少分钟每次扫频。例:5-500Hz,扫描速度:1分钟/sweep,表示从5Hz到500Hz需1分钟。3）Hz/s:多少Hz每秒。例:5-10Hz,扫描速度:1Hz/s,表示5Hz到6Hz需1秒,6Hz到7Hz需1秒。 15、振动试验中有几个方向 除有关规范另有规定外，应在产品的三个互相垂直方向上进行振动试验。一般定义产品长边为X轴向，短边为Y轴向，产品正常摆放上下为Z轴向。 16、什么是交越频率 交越频率：在振动试验中由一种振动特性量变为另一种振动特性量的频率。如交越频率由等位移——频率关系变为等加速度——频率关系时的频率。 17、为什么要共振搜寻 一般待测物上有各种零组件，而每一个不同的零组件，皆有其不同的共振频率，同时会因形状、重量、固定方式不同而在振动发生时产生不同的共振频率及放大
正弦变频振动试验方法
包装运输包装件基本试验第10部分:正弦变频振动试验方法 前言 GB /T 4 857《包装运输包装件基本试验》分为23个部分: —第1部分:试验时各部位的标示方法; —第2部分:温湿度调节处理; —第3部分:静载荷堆码试验方法; —第4部分:压力试验方法; —第5部分:跌落试验方法; —第6部分:滚动试验方法; —第7部分:正弦定频振动试验方法; —第8部分:六角滚筒试验方法; —第9部分:喷淋试验方法; —第10部分:正弦变频振动试验方法; —第11部分:水平冲击试验方法; —第12部分:浸水试验方法; —第13部分:低气压试验方法; —第14部分:倾翻试验方法; —第15部分:可控水平冲击试验方法; —第16部分:采用压力试验机的堆码试验方法; —第17部分:编制性能试验大纲的一般原理; —第18部分:编制性能试验大纲的定量数据; —第19部分:流通试验信息记录; —第20部分:碰撞试验方法; —第21部分:防霉试验方法; —第22部分:单元货物稳定性试验方法; —第23部分:随机振动试验方法。 本部分为GB/T4 857的第10部分，本部分修改采用国际标准ISO 8318:2000((包装—完整、满装的运输包装和单元货物—正弦变频振动试验》，对GB/T 4857. 10-1992《包装运输包装件正弦变频振动试验方法》的修订与ISO 8318标准相比，主要差异如下: —按照汉语习惯对一些编排格式进行了修改; —删减了有关解释性的注释; —由于我国在包装术语标准中对有关术语有所定义，所以取消了有关术语定义的内容; —对“试验时温湿度条件”的规定，比ISO标准放宽了要求; —增加了附录A(资料性附录)，供使用者参考确定振动时间; —按GB/T 4857系列标准的统一格式及实际情况，对试验报告的有关内容进行了修改。 本部分与GB/T 4857.1 0-1992相比主要变化如下: —在范围中将原来的仅适用于运输包装件修改为适用于运输包装件和单元货物;
振动测量标准
振幅的定义是: 物体离开平衡位置的最大位移,叫振动的振幅.它是表示振动的强弱的物理量. 振速: 是指波动中各质点都在平衡位置附近做周期性振动，是变加速运动。质点并没有沿波的传播方向随波迁移。 加速度的定义是速度的变化量和所用时间的比值叫做物体运动的加速度. 振动，指的是振幅，既振动的幅度，单位是mm, % x) I& @3 H4 a振速，是说振动的速度，单位是mm/s, 1、mm是振幅值，mm/s是振速，也叫振动烈度。不同的转机可能按照制造厂的出厂说明采取不同的单位来考核。换算公式可以用：A＝ V×1000×60×2^(0.5)/（pi×w）A是振动位移峰峰值，单位um。V是振动烈度，w是转速（r/min）。 2、风机运行工况一般通过测量其轴承温度和振动来判定。振动大小可通过测量振动位移、振动速度、振动加速度的方式来判定。太仓港环保发电有限公司送风机和一次风机测量的是振动速度(单位为mm/s)，引风机测量的是振动位移(单位为um)。 通常大家习惯于测量振动位移（即振幅），这就存在振动位移和振动速度二者相互换算，其换算公式为: V eff=7.4×10-5ns V eff---振动速度,单位为mm/s s------振动位移, 单位为um n------风机转速, 单位为r/min 3、mm/s指振速，mm指振幅，因为不能输入公式编辑器，简单地说二者换算关系为：Sf≈0.225vf/f，式中Sf 为振动的位移幅值，vf 为主频率为f的振动速度的均方根值。一般f值均为10Hz，所以Sf≈0.0225vf 。举例说如果vf =1.00mm/s，那么换算成振幅则为Sf≈0.0225mm。 《中华人民共和国机械行业标准(JB/T 10490-2004)·振动
振动试验必备公式
振动台在使用中经常运用的公式 1、 求推力（F ）的公式 F=（m 0+m 1+m 2+ ……）A …………………………公式（1） 式中：F —推力（激振力）（N ） m 0—振动台运动部分有效质量（kg ） m 1—辅助台面质量（kg ） m 2—试件（包括夹具、安装螺钉）质量（kg ） A — 试验加速度（m/s 2） 2、 加速度（A ）、速度（V ）、位移（D ）三个振动参数的互换运算公式 2.1 A=ωv ……………………………………………………公式（2） 式中：A —试验加速度（m/s 2） V —试验速度（m/s ） ω=2πf （角速度） 其中f 为试验频率（Hz ） 2.2 V=ωD ×10-3 ………………………………………………公式（3） 式中：V 和ω与“2.1”中同义 D —位移（mm 0-p ）单峰值 2.3 A=ω2 D ×10-3 ………………………………………………公式（4） 式中：A 、D 和ω与“2.1”，“2.2”中同义 公式（4）亦可简化为： A= D f ?250 2 式中：A 和D 与“2.3”中同义，但A 的单位为g 1g=9.8m/s 2 所以： A ≈D f ?25 2 ,这时A 的单位为m/s 2 定振级扫频试验平滑交越点频率的计算公式 3.1 加速度与速度平滑交越点频率的计算公式 f A-V = V A 28.6 ………………………………………公式（5） 式中：f A-V —加速度与速度平滑交越点频率（Hz ）（A 和V 与前面同义）。
3.2 速度与位移平滑交越点频率的计算公式 D V f D V 28.6103?=- …………………………………公式（6） 式中：D V f -—加速度与速度平滑交越点频率（Hz ）（V 和D 与前面同义）。 3.3 加速度与位移平滑交越点频率的计算公式 f A-D =D A ??2 3 )2(10π ……………………………………公式（7） 式中：f A-D — 加速度与位移平滑交越点频率（Hz ），（A 和D 与前面同义）。 根据“3.3”，公式（7）亦可简化为： f A-D ≈5× D A A 的单位是m/s 2 4、 扫描时间和扫描速率的计算公式 4.1 线性扫描比较简单： S 1= 1 1 V f f H - ……………………………………公式（8） 式中： S1—扫描时间（s 或min ） f H -f L —扫描宽带，其中f H 为上限频率，f L 为下限频率（Hz ） V 1—扫描速率（Hz/min 或Hz/s ） 4.2 对数扫频： 4.2.1 倍频程的计算公式 n=2Lg f f Lg L H ……………………………………公式（9） 式中：n —倍频程（oct ） f H —上限频率（Hz ） f L —下限频率（Hz ） 4.2.2 扫描速率计算公式 R= T Lg f f Lg L H 2/ ……………………………公式（10） 式中：R —扫描速率（oct/min 或）
ASTM D 999-01船运集装箱的振动标准试验方法
ASTM D 999-01船运集装箱的振动标准试验方法 1目的 1.1 这些方法包括了装滿了货运箱的振动测试。这些测试用来评估一个货运箱在实际运输过程中受到的振动时的承受性能（包括它的内包装，封箱方法，以及箱的结构强度和它提供给产品的保护能力）。这些程序适合任何样式、材料、种类、内包装设计、封装方法及尺寸、重量的货运箱。这些程序不是用来评定测试时产品设计中预期振箱响应目的，也不是用来测试产品的运作结构是否更适合程序的？ 1.2方法 方法A1反复振动测试（垂直运动） 方法A2反复振动测试（旋转运动） 方法B –单个包装箱共振测试 方法C –托盘装运、组合装运或垂直堆叠振动测试。 1.3这个标准并不会列出所有安全关系，除非，是关联到标准的使用。标准使用者的责任是：确保适当安全和健康操作及监测标准使用前预先调整界限的适用性。指定预防说明见第6部分。 1.4这些方法符合ISO8318和ISO2247 2．相关文件 3.术语 Doubleamplitude:双重振幅－正弦曲线输入地最大值。 Octave:信频程－两个有一定比率的频率的时间间隔 PSD:功率谱密度－ 3.1.4重复振动：由于摆动输入使放在测试平面上的样办与平面重复撞击。 3.1.5共振： 4.意义和使用 4.1在运输过程产生的振动中，货运箱受到复杂的动态的压力。要求货运箱受到运输中可能受到振动，从而模拟产生近似真实的损坏或没有损坏。 4.2运输过程的共振响应是剧烈的，可能会导致包装或产品失效。确认临界频率和包装受到的压力种类，会令到这种失效减到最低程度。 4.3振动测试要基于典型测试场地数据。可能的话，实验数据与实际场地的相比较一下，以提高我们对实验的信心。 4.4振动摆放方位会影响到货运箱、它的内包装、封装和内在产品。测试允许分析这些部件的相互作用。更改其中一个或多个部件的设计，使货运箱性能符合运输环境的要求。 4.5方法A1和方法A2，重复振动测试，适合放在运输车里没有受到任何限制的单个货运箱及因单个负载或堆放负载的放大振动而受到重复振动的货运箱。 备注1：方法A1和方法A2产生不同的振动运动，从而产生不同的力导致不同的损坏类型和强度。两种测试方法的测试结果不能相互关联。
正弦振动试验和随机振动试验的区分
正弦振动试验和随机振动试验的区分 什么产品要做正弦振动什么产品要做随机振动在筛选实验中,在同种振动量级和同样时间条件下,是不是随机振动对所有的产品的筛选度都比正弦振动要大。简单的说, 正弦振动的振动在于找出产品设计或包装设计的脆弱点, 看在哪一个具体的频率点响应最大. 就是所谓的共振点.(Resonant Frequency, Natural Frequency).找到共振点后在该共振点作驻留测试.(10 min.dwell or more), 确定产品能否承受共振带来的影响. 在做package design的时候,要尽量避开该频率点.随机振动要根据不同的运输方式来确定psd level;可参考astm, mil-std810,ista或IEC68;随机振动与正弦振动的区别，正弦振动在任意一瞬间只包含一种频率的振动，而随机振动在任意一瞬间包含频谱范围内的各种频率的振动，这些频率能量的大小按照规定的谱图分布。如下图所示：对于正弦振动峰值＝1.4倍的有效值;对于随机振动峰值＝3倍的有效值. 余下几个问题，我自己都不是很清楚！望大虾们出手!正弦振动是一种确定性的振动，其任一时刻的状态是可以计算得到的，而且是一个确定的数值。随机振动的是一种非确定性的振动，预选是不可能确定物体上某一时刻的运动瞬时值，只服从统计规律。由于随机振动包涵频谱内所有的频率，所以样品上的共振点会同时激发并可能相互影响，所以试验比同量级的正弦试验严酷理论上，随机振动加速度的峰值可能是其总均方根值的任意倍，但在实现中不可能，一般标准要求其峰值不得少于总均方根值的3倍;一般情况是随机振动可发现更可的问题,因为随机振动同一时间里面包括了很长的频率范围,而正弦振动一个时间里面只有一个频率,但有时也有例外,当产品的机构的脆弱点刚刚好频率与正弦振动频率相近,正弦(定频或长扫频速度很慢的振动)有时也可发现问题,但实际上这种问题, 在实际应用的过程中一般不会发现,随机振动也可以为找共振点吧，记得以前做振动试验的时候，使用随机方式，坐在那里看着.看哪个频率下振动幅度大，记下这个频率后，使用定频方式来做振动！其实大部分现实世界中的振动多是随机振动，除了像回转机械之类所产生的振动以外。正弦振动试验有三种程序：共振搜
