中外钛合金对照表

中国美国俄罗斯

TA1 工业纯钛Grade1 1号钛BT1-00 工业纯钛

TA2 工业纯钛Grade2 2号钛BT1-0 工业纯钛

TA3 工业纯钛Grade3 3号钛

TA4 工业纯钛Grade4 4号钛

TC4 TI-6AL-4V Grade5 TI-6AL-4V BT6 TI-6AL-4V

TA7 TI-5AL-2.5Sn Grade6 TI-5AL-2.5Sn BT5-1 TI-5AL-2.5Sn TA9 TI-0.2 Pd Grade7 TI-0.2 Pd

TA18 TI-3AL-2.5V Grade9 TI-3AL-2.5V 3B TI-3AL-2.5V TA9-1 TI-0.2 Pd ELI Grade11 TI-0.2 Pd ELI

TA10 TI-0.3Mo-0.8Ni Grade12 TI-0.3Mo-0.8Ni

TC4 ELI TI-6AL-4V ELI Grade23 TI-6AL-4V ELI BT6C TI-6AL-4V ELI TB5 Ti-15V-3Sn-3Cr TI15333 15V-3Sn-3Cr-3Al

钛材性能表

牌号钛及钛合金板 GB/T3621-2007 钛及钛合金棒 GB/T2965-2007

室温力学性能不小于室温力学性能不小于

抗拉强度屈服强度伸长率% 抗拉强度屈服强度伸长率% 收缩率%

TA1 240 140-310 30 240 140 24 30 TA2 400 275-450 25 400 275 20 30 TA3 500 380-550 20 500 380 18 30 TA9 400 275-450 20 370 250 20 25 TB5 705-945 690-835 10-12

TC4 895 830 8-12 895 825 10 25

TC6 980 840 10 25

TC11 1030 900 10 30

所谓真空镀膜就是置待镀材料和被镀基板于真空室内，采用一定方法加热待镀材料，使之蒸发或升华，并飞行溅射到被镀基板表面凝聚成膜的工艺。一、镀膜的方法及分类

在真空条件下成膜有很多优点：可减少蒸发材料的原子、分子在飞向基板过程中于分子的碰撞，减少气体中的活性分子和蒸发源材料间的化学反应（如氧化等），以及减少成膜过程中气体分子进入薄膜中成为杂质的量，从而提供膜层的致密度、纯度、沉积速率和与基板的附着力。通常真空蒸镀要求成膜室内压力等于或低于10-2Pa，对于蒸发源与基板距离较远和薄膜质量要求很高的场合，则要求压力更低。

主要分为一下几类：

蒸发镀膜、溅射镀膜和离子镀。

蒸发镀膜：通过加热蒸发某种物质使其沉积在固体表面，称为蒸发镀膜。这种方法最早由M.法拉第于1857年提出，现代已成为常用镀膜技术之一。蒸发物质如金属、化合物等置于坩埚内或挂在热丝上作为蒸发源，待镀工件，如金属、陶瓷、塑料等基片置于坩埚前方。待系统抽至高真空后，加热坩埚使其中的物质蒸发。蒸发物质的原子或分子以冷凝方式沉积在基片表面。薄膜厚度可由数百埃至数微米。膜厚决定于蒸发源的蒸发速率和时间（或决定于装料量），并与源和基片的距离有关。对于大面积镀膜，常采用旋转基片或多蒸发源的方式以保证膜层厚度的均匀性。从蒸发源到基片的距离应小于蒸气分子在残余气体中的平均自由程，以免蒸气分子与残气分子碰撞引起化学作用。蒸气分子平均动能约为0.1～0.2电子伏。

蒸发源有三种类型。①电阻加热源：用难熔金属如钨、钽制成舟箔或丝状,通以电流,加热在它上方的或置于坩埚中的蒸发物质（图1[蒸发镀膜设备示意图]）电阻加热源主要用于蒸发Cd、Pb、Ag、Al、Cu、Cr、Au、Ni等材料。②高频感应加热源：用高频感应电流加热坩埚和蒸发物质。③电子束加热源：适用于蒸发温度较高（不低于2000[618-1]）的材料，即用电子束轰击材料使其蒸发。

蒸发镀膜与其他真空镀膜方法相比，具有较高的沉积速率，可镀制单质和不易热分解的化合物膜。

为沉积高纯单晶膜层，可采用分子束外延方法。生长掺杂的GaAlAs单晶层的分子束外延装置如图2[ 分子束外延装置示意图]。喷射炉中装有分子束

源，在超高真空下当它被加热到一定温度时，炉中元素以束状分子流射向基片。基片被加热到一定温度，沉积在基片上的分子可以徙动，按基片晶格次序生长结晶用分子束外延法可获得所需化学计量比的高纯化合物单晶膜，薄膜最慢生长速度可控制在1单层／秒。通过控制挡板,可精确地做出所需成分和结构的单晶薄膜。分子束外延法广泛用于制造各种光集成器件和各种超晶格结构薄膜。

溅射镀膜：用高能粒子轰击固体表面时能使固体表面的粒子获得能量并逸出表面，沉积在基片上。溅射现象于1870年开始用于镀膜技术，1930年以后由于提高了沉积速率而逐渐用于工业生产。常用的二极溅射设备如图3[ 二极溅射示意图]。通常将欲沉积的材料制成板材——靶,固定在阴极上。基片置于正对靶面的阳极上,距靶几厘米。系统抽至高真空后充入10-1帕的气体（通常为氩气），在阴极和阳极间加几千伏电压，两极间即产生辉光放电。放电产生的正离子在电场作用下飞向阴极，与靶表面原子碰撞，受碰撞从靶面逸出的靶原子称为溅射原子,其能量在1至几十电子伏范围。溅射原子在基片表面沉积成膜。与蒸发镀膜不同，溅射镀膜不受膜材熔点的限制,可溅射W、Ta、C、Mo、WC、TiC等难熔物质。溅射化合物膜可用反应溅射法，即将反应气体(O、N、HS、CH等)加入Ar气中,反应气体及其离子与靶原子或溅射原子发生反应生成化合物（如氧化物、氮化物等）而沉积在基片上。沉积绝缘膜可采用高频溅射法。基片装在接地的电极上，绝缘靶装在对面的电极上。高频电源一端接地，一端通过匹配网络和隔直流电容接到装有绝缘靶的电极上。接通高频电源后，高频电压不断改变极性。等离子体中的电子和正离子在电压的正半周和负半周分别打到绝缘靶上。由于电子迁移率高于正离子，绝缘靶表面带负电，在达到动态平衡时，靶处于负的偏置电位，从而使正离子对靶的溅射持续进行。采用磁控溅射可使沉积速率比非磁控溅射提高近一个数量级。

离子镀：蒸发物质的分子被电子碰撞电离后以离子沉积在固体表面，称为离子镀。这种技术是D.麦托克斯于1963年提出的。离子镀是真空蒸发与阴极溅射技术的结合。一种离子镀系统如图4[离子镀系统示意图],将基片台作为阴极，外壳作阳极，充入惰性气体（如氩）以产生辉光放电。从蒸发源蒸发的分子通过等离子区时发生电离。正离子被基片台负电压加速打到基片表面。未电离的中性原子（约占蒸发料的95％）也沉积在基片或真空室壁表面。电场对离化的蒸气分子的加速作用（离子能量约几百～几千电子伏）和氩离子对基片的溅射清洗作用，使膜层附着强度大大提高。离子镀工艺综合了蒸发（高沉积速率）与溅射（良好的膜层附着力）工艺的特点，并有很好的绕射性，可为形状复杂的工件镀膜。

二、薄膜厚度的测量

随着科技的进步和精密仪器的应用，薄膜厚度测量方法有很多，按照测量的方式分可以分为两类：直接测量和间接测量。直接测量指应用测量仪器，通过接触（或光接触）直接感应出薄膜的厚度。

常见的直接法测量有：螺旋测微法、精密轮廓扫描法（台阶法）、扫描电子显微法（SEM）；

间接测量指根据一定对应的物理关系，将相关的物理量经过计算转化为薄膜的厚度，从而达到测量薄膜厚度的目的。

常见的间接法测量有：称量法、电容法、电阻法、等厚干涉法、变角干涉法、椭圆偏振法。按照测量的原理可分为三类：称量法、电学法、光学法。常见的称量法有：天平法、石英法、原子数测定法；

常见的电学法有：电阻法、电容法、涡流法；

常见的光学方法有：等厚干涉法、变角干涉法、光吸收法、椭圆偏振法。

下面简单介绍三种：

1. 干涉显微镜法

干涉条纹间距Δ0，条纹移动Δ，台阶高为t=(Δ/Δ0 )*0.5λ，测出Δ0 和Δ，即可，其中λ为单色光波长，如用白光，λ取530nm。

2. 称重法

如果薄膜面积A，密度ρ和质量m可以被精确测定的话，膜厚t就可以计算出来：

d=m/Aρ。

3 石英晶体振荡器法

广泛应用于薄膜淀积过程中厚度的实时测量，主要应用于淀积速度，厚度的监测，还可以反过来（与电子技术结合）控制物质蒸发或溅射的速率，从而实现对于淀积过程的自动控制。

对于薄膜制造商而言，产品的厚度均匀性是最重要的指标之一，想要有效地控制材料厚度，厚度测试设备是必不可少的，但是具体要选择哪一类测厚设备还需根据软包材的种类、厂商对厚度均匀性的要求、以及设备的测试范围等因素而定。

三、真空镀膜机保养知识：

1. 关闭泵加热系统，然后分离蒸镀室（主要清洁灰尘，于蒸镀残渣）

2. 关闭电源或程序打入维护状态

3. 清洁卷绕系统（几个滚轴，方阻探头，光密度测量器）

4. 清洁中罩室（面板四周）

5. 泵系统冷却后打开清洁（注意千万不能掉入杂物，检查泵油使用时间与量计做出更换或添加处理）

6. 检查重冷与电气柜设备

这次实习给了我们了解了镀膜技术的原理、技术，使我们了解了工厂的生产，感觉很新颖，收获很多。

钛及钛合金的分类修订稿

钛及钛合金的分类 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

钛及钛合金的分类市场供货的钛产品主要有工业纯钛和钛合金两大类：一.工业纯钛：钛属于多晶型金属，在低于882℃为a晶型，原子结构呈密排六方晶格，从882℃至熔点都是B晶型，呈体心立方晶格。工业纯钛在金相组织上呈现a相，如果退火完全的话，是大小基本相等等轴状单项晶格。由于存在着杂质，所以工业纯钛中也存在着少量的B相。基本上是沿着晶界分布。工业纯钛按GB/—2007新标准共有九个牌号，TA1类型的有三个，TA2—TA4每个类型的各有两个，它们的差别就是纯度的不同。从表中我们可以看出，从TA1—TA4每个牌号都有一个后缀带ELI的牌号，这个ELI是英文低间隙元素的缩写，也就是高纯度的意思。由于Fe，C, N, H, O在a—Ti 中是以间隙元素存在的，它们的含量多少对工业纯钛的耐腐蚀性能以及力学性能产生很大的影响，C,N,O固溶于钛中可以使钛的晶格产生很大的畸变，使钛的被强烈的强化和脆化。这些杂质的存在是生产过程中由生产原料带入的，主要是海绵钛的质量。要是想生产高纯度的工业纯钛钛锭，就得使用高纯度的海绵钛。在标准中，带ELI的牌号在这6个元素含量的最高值均低于不带ELI的牌号。这些标准的修改是参照国际上或者说是西方国家的标准（我们国家的标准正在努力向西方国家靠拢，因为我们国家的很多基础工业还是比他们落后一些，很多老标准都是沿袭前苏联的），特别是在杂质的含量以及室温力学性能上各牌号的指标和国际上，以及西方国家基本上保持一致。这个新标准主要是参照ISO（国际标准）外科植入物和美国ASTM材料标准（B265, B338, B348, B381, B861, B862, B863这七

钛合金结构件制造

原题：让“近净成形”结构件飞上蓝天--北航教授王华明王华明，北京航空航天大学材料学院材料加工工程系主任、材料加工工程学科责任教授、“长江学者特聘教授”。开辟“快速凝固激光材料制备与成形”研究新领域，建成先进的“激光材料加工制造技术实验室”，在先进材料快速凝固激光制备加工与成形制造领域取得多项原创性成果并在航空发动机及飞机上得到应用。2000年来主持“国家自然科学基金重点项目”、“国家863计划课题”“教育部跨世纪优秀人才计划基金”、“总装武器装重点基金”、“国防基础科研重点项目”等科研项目10余项，发表论文被SCI及EI收录137篇次、授权与申请发明专利7项、获得“北京市教学成果一等奖”及“国家教学成果二等奖”。2013年入选国家“万人计划”第一批科技创新领军人才。当前，“绿色浪潮”席卷全球，推行绿色制造技术，实现制造过程的环保、绿色化已是题中之义。而“增材制造”在这一浪潮的影响下受到日益广泛的关注。北京航空航天大学的王华明教授及其带领的科研团队在大型钛合金结构件激光直接制造技术领域取得令人瞩目的成绩，并且在航空航天装备应用中取得了重要突破。从“减法”到“加法” 实现质的飞跃高性能金属构件激光成形技术是以合金粉末为原料，通过激光熔化逐层堆积（生长），从零件数模一步完成高性能大型复杂构件的“近净成形”。这一技术1992年在美国首先提出并迅速发展。由于高性能金属构件激光成形技术对大型钛合金高性能结构件的短周期、低成本成形制造具有突出优势，在航空航天等装备研制和生产中具有广阔的应用前景，受到政府和业界的高度关注。在王华明教授看来，从传统的大型钛合金结构件制造方法，如整体锻造、切削技术，到这种新型的激光直接制造技术，实现了加工技术由“减法”到“加法”的质的飞跃。采用整体锻造等传统方法制造大型钛合金结构件，是一个做“减法”的过程。零件的加工除去量非常大。例如，美国的F-22飞机中尺寸最大的Ti6Al4V 钛合金整体加强框，所需毛坯模锻件重达 2796千克，而实际成形零件重量不足144千克，材料的利用率不到4. 90%，这势必造成大量的原材料损耗。与此同时，在铸造毛坯模锻件的过程中会消耗大量的能源，也降低了加工制造的效率。

钛及钛合金牌号和化学成分汇总

《钛及钛合金牌号和化学成分》(2009/11/30 15:05) （引用地址：未提供）目录：行业知识浏览字体：大中小《钛及钛合金牌号和化学成分》目前，金属钛生产的工业方法是可劳尔法，产品为海绵钛。制取钛材传统的工艺是将海绵钛经熔铸成锭，再加工而成钛材。按此，从采矿到制成钛材的工艺过程的主要步骤为：钛矿->采矿->选矿->太精矿->富集->富钛料->氯化->粗 TiCl4->精制->纯TiCl4->镁还原->海绵钛->熔铸->钛锭->加工->钛材或钛部件上述步骤中如果采矿得到的是金红石，则不必经过富集，可以直接进行氯化制取粗TiCI4。另外，熔铸作业应属冶金工艺，但有时也归入加工工艺。上述工艺过程中的加工过程是指塑性加工和铸造而言。塑性加工方法又包括锻造、挤压、轧制、拉伸等。它可将钛锭加工成各种尺寸的饼材、环材、板材、管材、棒材、型材等制品，也可用铸造方法制成各种形状的零件、部件。

钛和钛合金塑性加工具有变形抗力大；常温塑性差、屈服极限和强度极限比值高、回弹大、对缺口敏感、变形过程易与模具粘结、加热时又易吸咐有害气体等特点，塑性加工较钢、铜困难。故钛和钛合金的加工工艺必须考虑它们的这些特点。钛采用塑性加工，加土尺寸不受限制，又能够大批量生产，但成材率低，加工过程中产生大量废屑残料。钛材生产的原则流程如图1—1。针对钛塑性加工的上述缺点，近年来发展了钛的粉末冶金工艺。钛的粉末冶金流程与普通粉末冶金相同，只是烧结必须要在真空下进行。它适用乎生产大批量、小尺寸的零件，特别适用于生产复杂的零部件。这种方法几乎无须再经过加工处理，成材率高，既可充分利用钛废料作原料，又可以降低生产成本，但不能生产大尺寸的钛件。钛的粉末冶金工艺流程为:钛粉(或钛合金粉)->筛分->混合->压制成形->烧结->辅助加工->钛制品。

钛合金在多领域的应用与发展

上海大学本科生课程论文论文题目：钛合金在多领域的应用与发展课程名称：课程号：学生姓名：学生学号：所在学院：材料科学与工程学院日期：2015.05.24

摘要：钛合金因具有强度高、耐蚀性好、耐热性高等特点而被广泛用于各个领域。世界上许多国家都认识到钛合金材料的重要性，相继对其进行研究开发，并得到了实际应用。本文综述了钛合金在航空航天飞行器、热氢处理、发动机、高温钛合金、生物医用材料等方面的应用与发展。关键词：钛合金；航空；氢；发动机；生物医用材料钛合金在航空方面的应用与发展钛合金具有比强度高、耐腐蚀性好、耐高温等优点。从20世纪50年代开始,钛合金在航空航天领域中得到了迅速的发展。钛合金是当代飞机和发动机的主要结构材料之一,可以减轻飞机的重量,提高结构效率。在飞机用材中钛的比例,客机波音777为7%,运输机C-17为10.3%,战斗机F-4为8%,F-15为25.8%,F-22为39%。高性能航空发动机的发展需求牵引着高温钛合金的发展,钛合金的使用温度逐步提高,从20世纪50年代以Ti-6Al-4V合金为代表的350℃,经过IMI679和IMI829提高到了以IMI834合金为代表的600℃。目前,代表国际先进的高温钛合金有美国的Ti-6242S,Ti-1100,英国的IMI834,俄罗斯的BT36以及中国的Ti-60。表2为600℃主要高温钛合金的成分及性能特点。 Ti-6242S(Ti-6Al-2Sn-4Zr-2Mo-0.1Si)钛合金是美国于20世纪60年代为了满足改善钛合金高温性能的需要,特别是为了满足喷气发动机使用要求而研制的一种近α型钛合金。合金的最高使用温度为540℃,室温的σb=930 MPa。特点是具有强度、蠕变强度、韧性和热稳定性的良好结合,并具有良好的焊接性能,主要应用于燃气涡轮发动机零件,发动机结构板材零件,飞机机体热端零件。 BT36(Ti-6.2A1-2Sn-3.6Zr-0.7Mo-0.1Y-5.0W-0.15Si)合金是俄罗斯于1992年研制成功的一种使用温度在600～650℃的钛合金。合金中加入了5%W和约0.1%Y。加入W对提高合金的热强性有明显作用。加入微量Y可以明显地细化合金的晶粒,改善了合金的塑性和热稳定性。 Ti60(Ti-5.8 Al-4.8 Sn-2.OZr-1.0 Mo-0.35Si-0.85Nd)合金由中国科学院金属研究所在Ti55合金基础上改型设计、宝鸡有色金属加工厂参与研制的一种600℃高温钛合金。Ti60合金的特点之一是合金中加入了1%Nd(质量分数),通过内氧化方式形成富含Nd、Sn和O的稀土相,降低基体中的氧含量,从而起到净化基体,改善合金热稳定性的作用。Ti60合金已进行了半工业性中试试验(包括压气机盘模锻)和全面性能测定。根据国内外研究现状,未来高温钛合金的发展趋势是:(1)研制600℃以上的新型高温钛合金。可对现有高温钛合金的成分进行调整,改进加工工艺,或研发新的高温钛合金,提高高温钛合金的使用温度。(2)稀土元素在高温钛合金中的作用尚待进一步研究。我国研制的含稀土元素的高温钛合金其使用温度已达到600℃,其各项性能显示均为良好。但稀土元素在合金

钛及钛合金牌号

钛及钛合金牌号、特性及应用 Ti-6Al-4V 属于热处理强化的钛合金，它具有较好的焊接性薄板成型性和锻造性能。用于制造喷气发动机压缩机叶片，叶轮等。其他如起落架轮和结构件，紧固件，支架，飞机附件，框架、桁条结构、管道，应用非常广泛。 Ti-5Al-2.5Sn 锻造时抗裂纹的能力较好，成型性尚可，焊接性良好，热处理不能强化。用于传动齿轮箱外壳，喷气发动机外壳装置及导向叶片罩，管道结构等。 Ti-8Al-1Mo-1V 成型性及锻造时抗裂纹的能力尚可，焊接性好，但不可热处理强化。用地制作喷气发动机叶片，叶轮和外壳，陀螺仪万向导向叶片罩，喷管装置的内蒙皮和框架等。 Ti-6Al-6V-2Sn 属于可热处理强化的钛合金，锻造时抗裂纹的能力好，但焊接性差。用于制造紧固件，入风口控制导向装置，试验结构件。 Ti-13V-11Cr-3Al 属于可热处理强化的钛合金，成型性良好，锻造时有一定抗裂纹能力，焊接性尚可，用作结构锻件，板状桁条结构，蒙皮，框架、支架、飞机附件，紧固件。 Ti-2.25Al-11Sn-5Zr-1Mo-0.2Si 属于可热处理强化的钛合金，锻造时抗裂纹的能力好，用于制造喷气发动机叶片，叶轮，起落架滚轮，飞机骨架、紧固件等。 Ti-6Al-2Sn-4Zr-2Mo 成型性焊接性好，锻造时有良好的抗裂纹能力，但不热处理强化。用于制造压缩机叶片，叶轮，起落架滚轮，隔圈压气机箱组合件，飞机骨架，蒙皮构件等。 Ti-4Al-3Mo-1V 属于可热处理强化的钛合金，锻造性、成型性好。用于制造飞机骨架构件。 IMI125 IMI130 IMI160 工业纯钛，抗蚀性优异，比强度较高，疲劳极限较好，锻造性好，可用普通方法锻造、成形和焊接。可制成板、棒、丝材。应用于航空、医疗、化工等方面，如排气管，防火墙、受热蒙皮以及要求塑性好、能抗蚀的零件 IMI317 属于α型钛合金，可焊接，在315~593℃具有良好的抗氧化性、强度和高温稳定性，可制造锻件及板材零件，如航空发动机压气机叶片、壳体、支架。 IMI315 属于α+β型钛合金，可热处理强化，用于航空发动机压气机盘和叶片、导弹部件等。IMI318 α+β型合金，锻造性及综合性能良好，是各国普遍使用的钛合金，用于航空发动机压气机盘和叶片等部件。 IMI550 α+β型钛合金，易锻造，室温强度好，蠕变抗力较高（400℃以下），持久强度高，广泛用于制造发动机及机翼滑轨，动力控制装置外壳等。 IMI551 属于α+β型钛合金高强度钛合金，它具有强度高、蠕变极限高（400℃以下），锻造性

钛牌号对照表

钛牌号对照表 2007-06-07 11:25 中国美国俄罗斯 TAD 碘化钛 Grade1 1号纯钛 BT1-00 工业纯钛 TA1 工业纯钛 Grade2 2号纯钛 BT1-0 工业纯钛 TA2 工业纯钛 Grade3 3号纯钛 OT4 -0 Ti-0.8Al-0.7Sn TA3 工业纯钛 Grade4 4号纯钛 OT4 -1 Ti-2Al-1.5Mn TA4 Ti-3Al Grade5 Ti-6Al-4V OT4 Ti-3Al-1.5Mn TA5 Ti-4Al-0.005B Grade6 Ti-5Al-2.5V BT5 Ti-5Al TA6 Ti-5Al Grade7 Ti-0.2Pd BT5 -1 Ti-5Al-2.5Sn TA7 Ti-5Al-2.5Sn Grade9 Ti-3Al-2.5V BT6 Ti-6Al-4V TA8 Ti-5Al-2.5Sn-3Cu-1.5Zr Grade10 Ti-11.5Mo-4.5Sn-6Zr BT6c Ti-6Al-4V TC1 Ti-2Al-1.5Mn Grade11 Ti-0.2Pd BT3 -1 Ti-6Al-1.5Cr-2.5Mo-0.5Fe-0.3Si TC2 Ti-3Al-1.5Mn Grade12 Ti-0.3Mo-0.75Ni BT9 Ti-6.5Al-3.5Mo-0.3Si TC3 Ti-4Al-4V A-1

Ti-5Al-2.5Sn BT/4 Ti-5Al-3Mo-1.5V TC4 Ti-6Al-4V A-3 Ti-6Al-2Nb-1Ta BT16 Ti-2.8Al-5Mo-5V TC6 Ti-6Al-1.5Cr-2.5Mo-0.5Fe-0.3Si A-4 Ti-8Al-1Mo-1V BT18 Ti-8Al-0.6Mo-11Zr-1Nb TC7 Ti-6Al-0.6Cr-0.4Fe-0.4Si-0.01B AB-1 Ti-6Al-4V BT19 Ti-3Al-5.5Mo-3.5V-5.5Cr-1Zr TC9 Ti-6.5Al-3.5Mo-2.5Sn-0.3Si AB-3 Ti-6Al-6V-2Sn BT20 Ti-6Al-1.5Mo-1.5V TC10 Ti-6Al-6V-2Sn-0.5Cu-0.5Fe AB-4 Ti-6Al-2Sn-4Zr-2Mo BT22 Ti-5.5Al-5V-5Mo-1.5Cr-1.0Fe TC11 Ti-6Al-3.5Mo-1.5Zr-0.3Si AB-5 Ti-3Al-2.5V ПT-3B Ti-4Al-2V TB2 Ti-5Mo-5V-3Cr-3Al B-1 Ti-3Al-13V-11Cr ПT-7M Ti-2Al

钛合金是什么材料

钛合金是以钛为基础加入其他元素组成的合金。钛有两种同质异晶体：882℃以下为密排六方结构α钛，882℃以上为体心立方的β钛。合金元素根据它们对相变温度的影响可分为三类： ①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。其中铝是钛合金主要合金元素，它对提高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。 ②稳定β相、降低相变温度的元素为β稳定元素，又可分同晶型和共析型二种。前者有钼、铌、钒等；后者有铬、锰、铜、铁、硅等。 ③对相变温度影响不大的元素为中性元素，有锆、锡等。氧、氮、碳和氢是钛合金的主要杂质。氧和氮在α相中有较大的溶解度,对钛合金有显著强化效果,但却使塑性下降。通常规定钛中氧和氮的含量分别在0.15～0.2%和0.04～0.05%以下。氢在α相中溶解度很小,钛合金中溶解过多的氢会产生氢化物，使合金变脆。通常钛合金中氢含量控制在0.015%以下。氢在钛中的溶解是可逆的，可以用真空退火除去。性能编辑钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1%，但其强度低、塑性高。99.5%工业纯钛的性能为：密度ρ=4.5g/立方厘米，熔点为1725℃，导热系数λ=15.24W/(m.K)，抗拉强度σb=539MPa，伸长率δ=25%，断面收缩率ψ=25%，弹性模量E=1.078×105MPa，硬度HB195。强度高钛合金的密度一般在4.51g/cm3左右，仅为钢的60%，一些高强度钛合金超过了许多合金结构钢的强度。因此钛合金的比强度(强度/密度)远大于其他金属结构材料，见表7-1，可制出单位强度高、刚性好、质轻的零部件。飞机的发动机构件、骨架、蒙皮、紧固件及起落架等都使用钛合金。热强度高使用温度比铝合金高几百度，在中等温度下仍能保持所要求的强度,可在450～500℃的温度下长期工作这两类钛合金在150℃～500℃范围内仍有很高的比强度，而铝合金在150℃时比强度明显下降。钛合金的工作温度可达500℃，铝合金则在200℃以下。抗蚀性好

钛及钛合金的分类

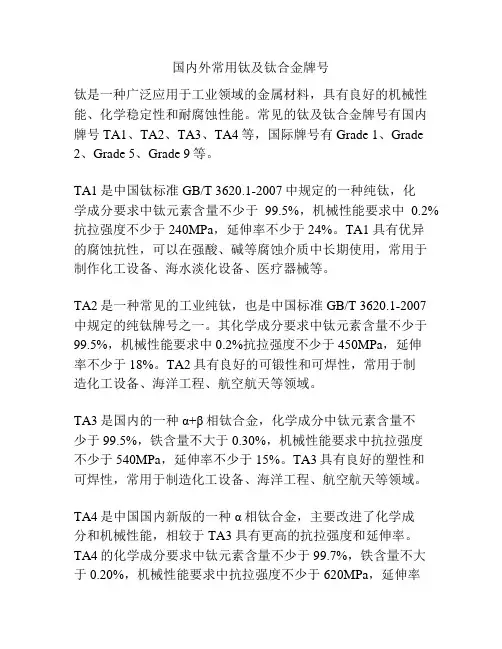

钛及钛合金的分类市场供货的钛产品主要有工业纯钛和钛合金两大类：一.工业纯钛：钛属于多晶型金属，在低于882℃为a晶型，原子结构呈密排六方晶格，从882℃至熔点都是B晶型，呈体心立方晶格。工业纯钛在金相组织上呈现a相，如果退火完全的话，是大小基本相等等轴状单项晶格。由于存在着杂质，所以工业纯钛中也存在着少量的B相。基本上是沿着晶界分布。工业纯钛按GB/T3620.1—2007新标准共有九个牌号，TA1类型的有三个，TA2—TA4每个类型的各有两个，它们的差别就是纯度的不同。从表中我们可以看出，从TA1—TA4每个牌号都有一个后缀带ELI的牌号，这个ELI是英文低间隙元素的缩写，也就是高纯度的意思。由于Fe，C, N, H, O在a—Ti 中是以间隙元素存在的，它们的含量多少对工业纯钛的耐腐蚀性能以及力学性能产生很大的影响，C,N,O固溶于钛中可以使钛的晶格产生很大的畸变，使钛的被强烈的强化和脆化。这些杂质的存在是生产过程中由生产原料带入的，主要是海绵钛的质量。要是想生产高纯度的工业纯钛钛锭，就得使用高纯度的海绵钛。在标准中，带ELI的牌号在这6个元素含量的最高值均低于不带ELI的牌号。这些标准的修改是参照国际上或者说是西方国家的标准（我们国家的标准正在努力向西方国家靠拢，因为我们国家的很多基础工业还是比他们落后一些，很多老标准都是沿袭前苏联的），特别是在杂质的含量以及室温力学性能上各牌号的指标和国际上，以及西方国家基本上保持一致。这个新标准主要是参照ISO（国际标准）外科植入物和美国ASTM材料标准（B265, B338, B348, B381, B861, B862, B863这七个标准）。并且与ISO和美国的ASTM标准相对应，例如TA1对应Gr1, TA2对应Gr2, TA3对应Gr3, TA4对应Gr4。这样有利于各个行业在选材和应用上明晰各国标准的参照，也有利于在技术和商贸上与国际上的交流。表1 钛及钛合金牌号和化学成分

钢材牌号对应表

我国在此是以钢材的用途分类作为表示方法分类的基础： 1）碳素结构钢：表示方法：Q+数字+（质量等级符号）+（脱氧方法符号）+（专门用途的符号）①钢号冠以“Q”，代表钢材的屈服点；②“Q”后面的数字表示屈服点数值，单位是MPa。例如Q235表示屈服点（σs）为235 MPa的碳素结构钢；③必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级符号分别为A、B、C、D。脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。 2）优质碳素结构钢表示方法：数字+（元素符号）+（脱氧方法符号）+（专门用途的符号）①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。 ②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。 3）碳素工具钢表示方法：字母T+数字+（元素符号）+（质量等级符号）①钢号冠以“T”，以免与其他钢类相混。②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。例如“T8”表示平均碳含量为0.8%。③锰含量较高者，在钢号最后标出“Mn”，例如 “T8Mn”。④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。 4）易切削钢表示方法：字母Y+数字+（元素符号）①钢号冠以“Y”，以区别于优质碳素结构钢。②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。 5）合金结构钢表示方法：（专门用途符号）+数字+主要合金元素符号和数字+微量合金元素符号+（质量等级符号）+（专门用途符号）①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如40Cr。 ②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。当平均合金含量＜1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9- 1.2%，其余成分全部相同。当合金元素平均含量≥1.5%、≥ 2.5%、≥ 3.5%……时，在元素符号后面应标明含量，可相应表示为2、3、4……等。例如18Cr2Ni4WA。③钢中的钒V、钛Ti、铝AL、硼B、稀土RE等合金元素，均属微合金元素，虽然含量很低，仍应在钢号中标出。例如 20MnVB钢中：钒为0.07-0.12%，硼为0.001-0.005%。④高级优质钢应在钢号最后加“A”，以区别于一般优质钢。⑤专门用途的合金结构钢，钢号冠以（或后缀）代表该钢种用途的符号。例如铆螺专用的30CrMnSi钢，钢号表示为ML30CrMnSi 6）低合金高强度钢表示方法：（专门用途符号）+数字+主要合金元素符号和数字+微量合金元素符号+（质量等级符号）+（专门用途符号）①钢号的表示方法，基本上和合金结构钢相同。②对专业用低合金高强度钢，应在钢号最后标明。例如16Mn钢，用于桥梁的专用钢种为“16Mnq”，汽车大梁的专用钢种为 “16MnL”，压力容器的专用钢种为“16MnR”。 7）弹簧钢弹簧钢按化学成分可分为碳素弹簧钢和合金弹簧钢两类，其钢号表示方法，前者基本上与优质碳素结构钢相同，后者基本上与合金结构钢相同。 8）滚动轴承钢表示方法：高碳铬轴承钢：字母G+Cr元素符号和数字渗碳轴承钢：字母G+数字+主要合金元素符号和数字+微量合金元素符号+（质量等级符号）①钢号冠以字母“G”，表示滚动轴承钢类。②高碳铬轴承钢钢号的碳含量不标出，铬含量以千分之

钛及钛合金力学性能

钛及钛合金力学性能，物理性能，以及相关介绍等一。以下是个人对外六角螺栓和内六角螺栓使用情况的一点小总结，请参考俺的个人观点： 1。内六角的螺栓,适用于结构空间小,或者要求上平面是平面的情况下。结构空间小，活动扳手占空间大,所以不能用，只能使用内六角螺栓，方便装卸。产品要求安装后上平面是平面的情况下，主要适用于精密仪器/设备，一些设备要求安装后平面度的，或者要求整体产品外观良好，或者要求产品安装后上平面必须平，以此来避免挡碍的情况下需要使用内六角螺栓。 2。其他情况下，均建议用外六角螺栓。 3。从成本上考虑，用外六角螺栓，从外观效果上考虑，用内六角螺栓。 4。我们单位一般情况下，将内六角螺栓翻译为内六角螺钉，呵呵，请大家参考，也就是说一般意义上的内六角螺栓=内六角螺钉。当然，德标DIN和ISO 的标准正规些。现在市场上的该类紧固件都在努力向DIN和ISO标准上靠拢。二。钛及钛合金钛及钛合金是导弹上重要结构材料之一。钛的密度为.507g/cm3,介于铝、铁之间。钛的熔点为1668℃比铁的熔点还高，能在高温下工作，耐热性能远超过铝。钛在含氧环境中易形成一层薄而坚固的氧化物薄膜。这层膜和基体结合牢固致密，破坏后还能自愈合，从而起到保护作用。 a.型钛合金

这类合金不能通过热处理强化，一般在退火状态下应用。它的特点是具有良好的耐热性和组织稳定性，低温性能优于其它类型钛合金。缺点是对变形抗力大，常温下强度不够高。这类合金的牌号有TA1，…，TA7，TA8，其中TA1～TA3为工业纯钛； TA4，TA5，TA6属Ti-Al二元合金；TA4用作焊丝；TA5、TA6可用于一般结构件或耐蚀结构件；TA7是常用的典型型合金。 b.型钛合金这类合金可通过淬火和时效得到强化，其优点是固溶处理状态下塑性很好，易加工成形，在时效状态下强度高。缺点是弹性模量低，耐热性差，焊接性能差，低温塑性不如型合金。常用牌号为TB2，它可用于整体式固体火箭—冲压发动机的燃气发生器。 c.（+）型钛合金这类合金的中国产品的牌号有TC1，…，TC4，…，TC10等品种，其中TC1和TC2为低强钛合金，TC3、TC4为中强钛合金，TC10属高强钛合金，TC6，TC9和TC11则属高强耐热钛合金。这类合金兼备钛合金和钛合金的优点。导弹上使用最多的是TC4（Ti-6Al-4V）钛合金，导弹上广泛的采用TC4钛合金制作高压气瓶，受力较大的杆式焊接支架，舵轴以及在较高热环境下工作的结构件，也可用作固体发动机壳体，压气机盘，叶片等。 (3)结构复合材料复合材料是由两种或两种以上的性状不同的材料经选择、设计、成型而得到的一种宏观多相新材料。其组分可包括金属、非金属等各种材料，按作用又可分为基体材料和增强材料两部分。三。钛及钛合金力学性能牌号室温力学性能，不小于高温力学性能，不小于抗拉强度σbMPa屈服强度σ0.2

钛牌号分析对照详表

常用国内外钢材牌号对照表

常用国内外钢材牌号对照表中国美国日本德国英国法国前苏联国际标准化组织 GB AST JIS DIN 、DINEN BS 、BSEN NF 、NFEN ΓOCT ISO 630 品名牌号牌号牌号牌号牌号牌号牌号 Q195 Cr.B Cr.C SS330 SPHC SPHD S185 040 A10 S185 S185 CT1K П CTlC П CTl ПC Q215A Cr.C Cr.58 SS 330 SPHC 040 A12 CT2K П—2 CT2C П—2 CT2ПC —2 Q235A Cr.D SS400 SM400A 080A15 CT3K П—2 CT3C П—2 CT3ПC —2 E235B Q235B Cr.D SS400 SM400A S235JR S235JRGl S235JRG2 S235JR S235JRGl S235JRG2 S235JR S235JRGl S235JRG2 CT3K П—3 CT3C П—3 CT3ПC —3 E235B Q255A SS400 SM400A CT4K П—2 CT4C П—2 CT4ПC —2 普通碳素结构钢 Q275 SS490 CT5C П—2 CT5ПC —2 E275A

中国美国日本德国英国法国前苏联国际标准化组织 GB AST JIS DIN 、DINEN BS 、BSEN NF 、NFEN ΓOCT IS0 630 品名牌号牌号牌号牌号牌号牌号牌号 08F 1008 1010 SPHD SPHE 040A10 80K П 10 1010 S10C S12C CKl0 040A12 XCl0 10 C101 15 1015 S15C S17C CKl5 Fe360B 08M15 XCl2 Fe306B 15 C15E4 20 1020 S20C S22C C22 IC22 C22 20 25 1025 S25C S28C C25 IC25 C25 25 C25E4 40 1040 S40C S43C C40 IC40 080M40 C40 40 C40E4 45 1045 S45C S48C C45 IC45 080A47 C45 45 C45E4 50 1050 S50C S53C C50 IC50 080M50 C50 50 C50E4 优质碳素结构钢 15Mn 1019 080A15 15r

钛合金热处理

第十三章有色金属及合金内容提要：有色金属的产量和用量不如黑色金属多，但由于其具有许多优良的特性，如特殊的电、磁、热性能，耐蚀性能及高的比强度(强度与密度之比)等，已成为现代工业中不可缺少的金属材料。 1．铝及铝合金； 2．钛及钛合金； 3．铜及铜合金； 4．轴承合金。基本要求：掌握和了解各种有色金属的牌号、成分、性能和用途。 13.1铝及铝合金 13.1.1铅及铝合金的性能特点及分类编号纯铝：纯铝具有银白色金属光泽，密度小(2.72 )，熔点低(660.4℃), 导电、导热性能优良。耐大气腐蚀，易于加工成形。具有面心立方晶格，无同素异构转变，无磁性。 1 铝合金及其特点铝合金常加入的元素主要有Cu、Mn、Si、Mg、Zn等，此外还有Cr、Ni、Ti、Zr 等辅加元素。 ①比强度高（>>高强钢）。可用于轻结构件，尤其航空。 ②突出理化性能。导电、抗大气腐蚀。 ③良好加工性。高塑性、易冷成形；某些合金铸造性能好，宜作压铸件。

2 铝合金分类及分类编号 13.1.2铝合金的强化 1 形变强化 2沉淀强化 3 固溶强化和时效强化： 13.1.3变形铝合金变形铝及铝合金牌号表示方法：根据国标规定，变形铝及铝合金可直接引用国际四位数字体系牌号或采用国标规定的四位字符牌号。GB 3190-82中的旧牌号仍可继续使用，表示方法为: ?防锈铝合金：LF+序号 ?硬铝合金：LY +序号 ?超硬铝合金：LC +序号 ?锻铝合金：LD +序号常用变形铝合金 1 防锈铝合金：主要是Al-Mn和Al-Mg系合金。 Mn和Mg主要作用是提高抗蚀能力和塑性，并起固溶强化作用。防锈铝合金锻造退火后组织为单相固溶体，抗蚀性、焊接性能好，易于变形加工，但切削性能差。不能进行热处理强化，常利用加工硬化提高其强度。常用的Al-Mn系合金有LF21 （3A21 ），其抗蚀性和强度高于纯铝，用于制造油罐、油箱、管道、铆钉等需要弯曲、冲压加工的零件。常用的Al-Mg系合金有LF5（5A05 ），其密度比纯铝小，强度比Al-Mn合金高，在航空工业中得到广泛应用，如制造管道、容器、铆钉及承受中等载荷的零件。

钛合金特性和加工

合金元素钛合金是以钛为基加入其他元素组成的合金。钛有两种同质异晶体：882℃以下为密排六方结构α钛，882℃以上为体心立方的β钛。合金元素根据它们对相变温度的影响可分为三类：①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。其中铝是钛合金主要合金元素，它对提高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。②稳定β相、降低相变温度的元素为β稳定元素，又可分同晶型和共析型二种。前者有钼、铌、钒等；后者有铬、锰、铜、铁、硅等。③对相变温度影响不大的元素为中性元素，有锆、锡等。氧、氮、碳和氢是钛合金的主要杂质。氧和氮在α相中有较大的溶解度,对钛合金有显著强化效果,但却使塑性下降。通常规定钛中氧和氮的含量分别在0.15～0.2％和0.04～0.05％以下。氢在α相中溶解度很小,钛合金中溶解过多的氢会产生氢化物，使合金变脆。通常钛合金中氢含量控制在 0.015％以下。氢在钛中的溶解是可逆的，可以用真空退火除去。 [编辑本段] 钛合金的分类钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金（itanium alloys）。室温下，钛合金有三种基体组织，钛合金也就分为以下三类：α合金,(α+β)合金和β合金。中国分别以TA、TC、TB 表示。 α钛合金它是α相固溶体组成的单相合金，不论是在一般温度下还是在较高的实际应用温度下，均是α相，组织稳定，耐磨性高于纯钛，抗氧化能力强。在500℃～600℃的温度下，仍保持其强度和抗蠕变性能，但不能进行热处理强化，室温强度不高。 β钛合金它是β相固溶体组成的单相合金，未热处理即具有较高的强度，淬火、时效后合金得到进一步强化，室温强度可达1372～1666 MPa；但热稳定性较差，不宜在高温下使用。 α+β钛合金它是双相合金，具有良好的综合性能，组织稳定性好，有良好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效使合金强化。热处理后的强度约比退火状态提高50％～100％；高温强度高，可在400℃～500℃的温度下长期工作，其热稳定性次于α钛合金。

钛及钛合金牌号和化学成分汇总

(2009/11/30 15:05) 《钛及钛合金牌号和化学成分》(引用地址：未提供) ★阿里同摘目录：行业知识小浏览字体：大中《钛及钛合金牌号和化学成分》目前，金属钛生产的工业方法是可劳尔法，产品为海绵钛。制取钛材传统的工艺是将海绵钛经熔铸成锭，再加工而成钛材。按此，从采矿到制成钛材的工艺过程的主要步骤为：钛矿-＞采矿-＞选矿-＞太精矿-＞富集-＞富钛料-＞氯化-＞粗TiCI4-＞精制-＞纯TiCI4-＞镁还原-＞海绵钛-＞熔铸-＞钛锭-＞加工-＞钛材或钛部件上述步骤中如果采矿得到的是金红石，则不必经过富集，可以直接进行氯化制取粗TiCI4。另外，熔铸作业应属冶金工艺，但有时也归入加工工艺。上述工艺过程中的加工过程是指塑性加工和铸造而言。塑性加工方法又包括锻造、挤压、轧制、拉伸等。它可将钛锭加工成各种尺寸的饼材、环材、板材、管材、棒材、型材等制品，也可用铸造方法制成各种形状的零件、部件。. 钛和钛合金塑性加工具有变形抗力大；常温塑性差、屈服极限和强度极限比值咼、回弹大、对缺口敏感、变形过程易与模具粘结、加热时又易吸咐有害气体等特点，塑性加工较钢、铜困难。

故钛和钛合金的加工工艺必须考虑它们的这些特点钛采用塑性加工，加土尺寸不受限制，又能够大批量生产，但成材率低，加工过程中产生大量废屑残料。钛材生产的原则流程如图1—1。针对钛塑性加工的上述缺点，近年来发展了钛的粉末冶金工艺。钛的粉末冶金流程与普通粉末冶金相同，只是烧结必须要在真空下进行。它适用乎生产大批量、小尺寸的零件，特别适用于生产复杂的零部件。这种方法几乎无须再经过加工处理，成材率高，既可充分利用钛废料作原料，又可以降低生产成本，但不能生产大尺寸的钛件。钛的粉末冶金工艺流程为:钛粉(或钛合金粉)-＞筛分-＞混合-＞压制成形-＞烧结-＞辅助加工-＞钛制品。钛材生产的原则流程钛材除了纯钛外，目前世界上已经生产出近30 种牌号的钛合金。使用最广泛的钛合金是Ti-6AI-4V, Ti-5AI— 2.5Sn等医用钛标准(2008/05/29 23:54) 外科植入物用钛及钛合金加工材执行标准GB/T 13810—1997 1 范围本标准规定了外科植入物用钛及钛合金加工材的技术要求、试验方法、检验规则标志、包装、运输、储存。

钛及钛合金材料精品整理

一、钛及钛合金材料（一）材料 1.碘化钛碘与粗钛在低温下直接作用生成挥发性的碘化钛，经加热使碘化钛分解，再沉积而得到高纯度的金属钛称为碘化钛。牌号：TAD. 符号：Til2. 纯度＞99.9%（wt）主要用于科研，如测试纯钛的化学性能、物理性能、合金化研究等。 2.海绵钛含钛的矿石从金红石（Tio2）存在，经氯（Cl2）化生成四氯化钛（TiCl4），再用活性金属（Mg或Na）还原得到海绵状的金属钛（Ti）称为海绵钛。镁法海绵钛：MHTi 纳法海绵钛：NHTi 海绵钛是疏松多孔，纯度99.1-99.7%（wt），其硬度HB 为100-157，是钛工业生产的原料。海绵钛分级见表1. 3.工业纯钛含有一定量的氧、氮、碳、硅、铁及其他元素杂质的α相钛称为工业纯钛。工业纯钛的含钛量≮99.0%（wt）按杂质元素含量把工业纯钛划分为四个级别，见表2.

表1 海绵钛分级（MHTi）GB/T2524-2002 产品等级Grade 产品牌号及H B≯ Brands Ti不小于% wt No less than 化学成分（质量分数，%）Chemical Composition，% 布氏硬度不大于 Brinell hardness NO more than 杂质元素不大于（% wt）Impurity，no more than Fe Si C1 C N O Mn Mg H 0级MHT-100 99.7 0.06 0.02 0.06 0.02 0.02 0.06 0.01 0.06 0.005 100 1级MHT-110 99.6 0.10 0.03 0.08 0.03 0.02 0.08 0.01 0.07 0.005 110 2级MHT-125 99.5 0.15 0.03 0.10 0.03 0.03 0.10 0.02 0.07 0.005 125 3级MHT-140 99.3 0.20 0.03 0.15 0.03 0.04 0.15 0.02 0.08 0.010 140 4级MHT-160 99.1 0.30 0.04 0.15 0.04 0.05 0.20 0.03 0.09 0.012 160 5级MHT-200 98.5 0.40 0.06 0.30 0.05 0.10 0.30 0.08 0.15 0.030 200 表2 工业纯钛分级GB/T3620.1-94. 牌号化学成分组 Ti 杂质元素不大于（%） Fe C N H O 其他元素单一总和 TA0 工业纯钛余量0.15 0.10 0.03 0.015 0.15 0.10 0.40 TA1 工业纯钛余量0.25 0.100.03 0.015 0.20 0.10 0.40 TA2 工业纯钛余量0.30 0.100.05 0.015 0.25 0.10 0.40 TA3 工业纯钛余量0.40 0.100.05 0.015 0.30 0.10 0.40 4.钛合金以钛为基体金属元素和含有其他合金元素及杂质元素所组成的合金称为钛合金。钛合金举例见表3.

航空航天用高性能轻合金大型复杂结构件制造的基础研究

项目名称：航空航天用高性能轻合金大型复杂结构件制造的基础研究首席科学家：李晓谦中南大学起止年限： 2010年1月-2014年8月依托部门：湖南省科技厅

一、研究内容围绕科学问题1---大型复杂构件非均匀塑变成形的热力耦合与晶体缺陷组态演变，结合铝合金整体锻造成形、钛合金局部加载成形的不均匀塑性变形与微观组织、性能演变的特点，展开以下研究： ①钛合金、超强铝合金锻造成形温度场－应变场－应变速度场与第二相对回复和晶界结构的协同调控：研究锻造成形温度场－应变场－应变速度场与第二相对晶体缺陷组态（亚结构）分布及其回复过程的影响规律，研究严重不均匀塑性变形条件下晶体缺陷增殖与湮灭、组态重构、发展晶体缺陷密度均匀化方法，扩大成形与组织调控的过程窗口，研究材料宏观变形本构关系与微观组织演化耦合模型，为实现锻件性能最优化奠定基体组织基础。 ②复杂构件等温/变温锻造成形与缺陷抑制：研究复杂构件等/变温模锻变形抗力与变形条件和缺陷组态及其回复的关系，确立低变形抗力的等/变温模锻热力条件；研究变形参数、润滑条件、模具结构对锻造过程金属流变特性与流线形态的影响规律，发展抑制锻造过程组织缺陷（流线紊乱、涡流、折叠等）的调控方法。研究模锻过程材料在复杂型腔中的充填流变特性，研究复杂型腔不同部位及其润滑状态对模锻件流线形态、表面质量、成形精度、残余内应力的影响，发展复杂构件等温/变温模锻工艺的设计方法与准则。 ③成形锻件固溶时效中晶界与析出相演变及其作用：研究回复状态锻件固溶过程中第二相对形变回复亚晶组织和小角晶界的稳定化作用，发展逐步升温固溶稳定微取向回复组织抑制再结晶的方法。研究回复状态锻件时效纳米强化相晶内晶界析出特征及调控方法，研究断裂疲劳腐蚀性能与锻造成形组织晶界结构的关系，揭示组织强韧耐蚀作用机理；研究大型锻件残余内应力对材料断裂韧性、疲劳与腐蚀性能的影响规律及调控方法，突破大型复杂锻件的综合性能。 ④局部加载不同变形区及过渡区不均匀协调变形机理与调控机理：研究揭示多模具、多参数、多场作用下大型复杂构件局部加载成形多因素耦合下不同变形区之间及过渡区材料的流动、分流、填充等行为和规律；研究局部加载成形过程中不均匀变形协调的主要因素和影响机制；研究多场耦合作用下预成形毛坯优化设计与多道次变形之间的耦合作用；建立等温局部加载方式等多因素耦合与不均匀变形协调及成形缺陷的关联关系，并揭示局部加载方式等多参数对其的影响规律；获得基于局部加载条件控制的不同加载区及过渡区不均匀变形协调精确成形的机制与调控技术。 ⑤基于多尺度、全过程建模仿真的大型整体构件局部加载成形全过程及模具优化设计与精确控制：研究局部加载精确塑性成形过程与构件性能预测的多尺度建模和仿真方法，研究大型复杂整体构件局部加载成形过程、模具和参
