对换热管与管板接头焊接工艺评定及附加评定的理解
不锈钢管道焊接工艺
不锈钢管道焊接工艺 1 技术特征 1.1材质规格:304( 相当于0Cr18Ni9) 1.2工作介质: 水软水 1.3设计压力: 2工作压力:5Kg/CM1.42试验压力: 7.5Kg/CM1.52 本工程编制依据2.1 F43C技术文件. 2.2 国标GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 2.3 国标GB50235-97《工业金属管道施工及验收规范》 2.4 本公司焊接工艺评定报告:HG1 3 焊工 3.1 焊工应具有“锅炉压力容器压力管道焊工考试规则”规定的焊工考试合格证。 3.2 焊工进入现场后应按GB50236-98规定先进行焊接实际操作考试合格,经总包方认可发证后方能担任本项目的焊接工作。 4 焊接检验 4.1焊接检验人员应熟悉F43C技术文件及有关国标和本工艺。 4.2对管材焊材按规定进行检验、填表验收。 对违反者进行教育帮,对焊工是否执行本工艺进行全面监督检查4.3．. 助得以改正。对严重违反者或教育不改者有权令其停止焊接工作。以
确保焊接质量。 4.4 做好本工艺第7条“焊接后检查和管理工作”。 4.5 邀请和欢迎总包方和监理方检查人员检查焊接质量。 5 焊前准备 5.1.1 管材、焊材必须具有符合规定的合格证明，并与实物核对无误。 5.1.2 管材型号为304级相当等于我国的0Cr18Ni9规格标准。按项目图纸规定。 5.1.3 不锈钢焊丝型号规格为：H0Cr20Ni10Ti φ2.5mm φ2.0mm 5.1.4 不锈钢电焊条型号规格：A132 φ3.2mm φ2.5mm 5.1.5 铈钨电极型号规格：WCe-20 φ2.0mm 5.1.6 氩气纯度为99.99％。 5.2 焊件准备 5.2.1 焊接口的分布位置必须符合国标GB50235-97和GB50236-98规范的规定。 5.2.2 管道为V型坡口，对接接头、组对应符合图1要求： 注：间隙3.5～4mm为焊接时的数据，组对点固焊时，应适当大于此数据，以补收缩。 .. . 图1.焊口组对数据
工程项目焊接工艺评定细则
版次日期章节页码修改范围及依据 Rev. C Rev.D Rev.E 1999.4.16 2001.8.3 全部 1 3 5 6.3 6.4 7.2 5.2 6.6 附录A 附录B 附录C 全部 全部 4/10 4/10 4/10 5/10 5/10 4/10 5/10 6/10 7/10 8/10 9/10 10/10 全部 根据业主监查意见和SEPC管理评审 报告对组织机构名称进行修改,并将 WP改为QWP。 对此条内容进行了补充。 增加“BSEN288”一条。 对此条内容进行了修改。 对此条内容进行了修改。 对此条内容进行了修改。 对此条内容进行了补充完善。 对此条内容进行了补充完善。 增加该条。 对此条内容进行了补充完善。 对此条内容进行了补充完善。 对此条内容进行了补充完善。 对此条内容进行了补充完善。 增加该条。 根据业主监查意见修改 SEPCO 修改记录
目录 1. 目的 2. 范围 3. 定义 4. 相关文件 5. 职责 6. 程序 6.1焊接工艺评定项目的确定 6.2 工艺评定的实施 6.3 检验和试验 6.4 焊接工艺评定的批准 7. 记录 8. 附录
1. 目的 根据常规岛安装合同的要求，SEPC应对现场使用的焊接程序进行工艺评定，对材料（母材和填充材料）和焊接方法进行验证，由于对“一核”中所做的工艺评定进行了转移，在岭澳CI安装上只需对新出现的材料和新工艺进行评定。 2. 范围 常规岛安装中的碳钢、铬钼合金钢、不锈钢及三者之间的异种钢焊接的 焊接工艺等，及常规岛中出现的新的焊接钢种和新的焊接工艺。 3. 定义 无 4. 相关文件 BSEN288 金属材料焊接工艺及评定 BS2633 碳素钢管道电弧焊焊接Ⅰ级焊缝 BS2971 碳素钢管道电弧焊焊接Ⅱ级焊缝 BS4677 不锈钢管道焊缝 BS5500 不受明火加热的熔解焊压力容器 BS2910 钢管熔化焊对接接头射线探伤 BS6072 磁粉探伤 BS6443 渗透探伤方法 BS709 金属焊缝的破坏性试验标准 5. 职责 5.1 焊接工程处负责试件的准备加工及工艺评定的实施。 5.2 QC部负责编制焊接工艺评定质量计划和检查监督以及工艺评定试件验 证。 5.3 NDE负责试件的无损检验工作 6. 程序 6.1焊接工艺评定项目的确定 由焊接工程师根据工程需要确定焊接工艺评定项目（见附录A）。根据已了解的同类型材料工艺评定的经验和有关焊接技术资料编写焊接工艺初 稿（PWPS），并负责准备焊接工艺评定记录表和试验记录表（附录B）。
焊接工艺评定管板
焊接工艺评定报告 编号WPS-39 评定日期2011.5.10
焊接工艺评定报告 接头简图 母 材 类、组别号I-2与类、组别号I-1相焊牌号规格烘干温度保温时间标准号GB6479/GB713 ( 接 材 料 J507 ①2.0 300C1H 钢号20/Q345R5 规格① 20*2.5/ S =24 宏观 检查 方法检测标准结果 10倍放大镜GB151-1999 合格 焊接工艺参数 结本规定按JB4708-2000规定焊接试件、检验试件、测定性能，确认试验记录正确 论评定结果：合格（合格、不合格）适用范围：b< 2.8/d三17 工艺评定报告编号HP-39 相应工艺指导书编号WPS-39 试件编号HP-39 接头型式角焊缝焊接方法SAW 焊接位置平焊 焊道/焊层焊接方法焊接牌号及规格 1/ 1 SAW J507 ① 2.0 焊接电流 A 60-75 电弧电压 V 10-15 焊接速度 cm/min 10-12 电流种类 及极性直 反 焊工姓名王鸿来焊工代号AI95 施焊日期2011410 编制审核批准 2011.5.11
焊接工艺评定任务书 任务书编号 W-39 工艺评定编号 HP-39 产品名称 管板焊接 工艺指导书编号 WPS-39 母 材 类、组别号I-2与类、组别1-1相焊 焊 材 牌号 规格 烘干温度 保温时间 标准号 GB6479/GB713 J507 ①2.0 300C 1H 钢号 20/Q345R5 规格 ① 20*2.5/ S =24 接头形式 角焊焊接方法 焊接方法 SAW 焊接位置 平角焊 JB4708-2000 预热和焊后热处理要求 评定标注 要求 检验 项目 无损检测 检测标准 合格标准 性能试验 项目 拉伸 弯曲 冲击（）AKV 面弯 才匕才忑 冃 弯 侧弯 焊缝区热影 数量 宏观检查 V 接头硬度测定 其他项目 编制 日期 审核 日期
管道焊接施工工艺标准
管道焊接施工工艺标准 1.适用范围 本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。 2.引用标准 2.1《特种设备焊接工艺评定》JB4708-2008 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.4《电力建设施工及技术验收规范》(火力发电厂管道篇)DL5031-1994 2.5《电力建设施工及技术验收规范》（火力发电厂焊接篇）DL5007-1992 2.6《化工金属管道工程施工及验收规范》HG20225-95 2.7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-2001 2.8《西气东输管道工程焊接施工及验收规范》1（2010年6月4日） 2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-2000 2.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079-1995 2.11《钢质管道焊接及验收》SY/T 4103-2005 2.12《输油输气管道线路工程施工技术规范》Q/CVNP 59-2001 2.13《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.14《给水排水管道工程施工及验收规范》GB50268-2008 2.15《钢制压力容器焊接工艺评定》JB4708-2000 2.16《焊接工艺评定规程》（电力行业）DL/T868-2004 2.17《火力发电厂锅炉压力容器焊接工艺评定规程》（电力行业）SD340-1989
2.18《核电厂相关焊接工艺标准》（ASME ,RCC-M） 2.19《核电厂常规岛焊接工艺评定规程》（核电）DL/T868-2004 2.20《锅炉焊接工艺评定》JB4420-1989 2.21《蒸汽锅炉安全技术监察规程》附录I（锅炉安装施工焊接工艺评定）（1999版） 2.22《石油天然气金属管道焊接工艺评定》SY/T0452-2002 2.23《工业金属管道工程质量检查评定标准》GB50184-93 2.24《锅炉压力容器焊接考试管理规则》（国家质监总疫局2002版） 2.25《承压设备无损检测》JB4730-2005.1，2，3，4，5各分册 3.术语. 3.1焊接电弧焊：指用手工操作电焊条的一种电弧焊焊接方法。管道焊接常用上向焊和下向焊两种。 3.2自动焊：指用焊接机械操作焊丝的一种电弧焊焊接方法。管道焊接常用热丝熔化极氩弧焊、涂层焊丝氩弧焊、药芯焊丝富氩二氧化碳焊混、（半）自动下向焊、二氧化碳（半）自动焊、埋弧自动焊等焊六种。 3.3钨极氩弧焊：指用手工操作焊丝的一种惰性气体保护焊焊接方法。 4.施工准备 由现场施工项目经理组织，项目部管理人员参与，按准备工作计划，有序做好人力、物资、技术(含施工图深化设计)等准备工作，将施工准备工作贯穿于施工全过程(阶段施工准备、专业施工准备、工序施工准备)。 4.1技术准备 4.1.1熟悉技术图纸、讨论并进行技术交底。
焊接工艺评定管板
ZL/HJ-6 号WPS-39 评定日期
ZL/HJ-4 ZL/HJ-02 焊接工艺评定报告 接头简图 母 材 类、组别号I-2与类、组别号I-1相焊 焊 接 材 料 牌号 规格 烘干温度 保温时间 标准号 GB6479/GB713 J507 ① 300 r 1H 钢号 20/Q345R5 规格 ① 20* S =24 宏 观 检 查 方法 检测标准 结果 10倍放大镜 GB151-1999 合格 焊接工艺参数 工艺评定报告编号 HP-39 相应工艺指导书编号 WPS-39 试件编号 HP-39 接头型式 角焊缝 焊接方法 SAW 焊接位置 平焊 焊道/焊层 焊接方法 焊接牌号及规格 1/1 SAW J507 ① 焊接电流 A 60-75~ 电弧电压 V 10-15~ 焊接速度 cm/min 10-12~ 电流种类 及极性 直反 结 本规定按JB4708-2000规定焊接试件、检验试件、测定性能，确认试验记录正确 论 评 定结果： 合格 （合格、不合格） 适用范围：b< d 三17 焊工姓名 王鸿来 焊工代号 AI95 施焊日期 编制 审核 批准
焊接工艺评定任务书 / . Z - V / - / ' / 要求 检验 项目 无损检测 检测标准 合格标准 性能试验 项目 拉伸 弯曲 冲击（）AKV 面弯 背弯 侧弯 热影 焊缝区热影 数量 宏观检查 V 接头硬度测定 其他项目 编制 日期 1审核 1日期 任务书编号 W-39 工艺评定编号 HP-39 产品名称 管板焊接 工艺指导书编号 WP S-39 母 材 类、组别号I-2与类、组别1-1相焊 焊 材 牌号 规格 烘干温度 保温时间 标准号 GB6479/GB713 J507 ① 300 r 1H 钢号 20/Q345R5 规格 ① 20* S =24 接头形式 角焊焊接方法 焊接方法 SAW 焊接位置 平角焊 预热和焊后热处理要求 JB4708-2000 评定标注
焊接工艺评定规则说课讲解
焊接工艺评定规则目次 1. 总则 2. 引用的标准、法规 3. 焊接工艺评定的程序及要求 4. 焊接工艺评定失败的处理 5. 焊接工艺评定的保存 6. 附录 《焊接工艺评定》管理规则 1. 总则 1.1 根据〈蒸气锅炉安全技术监察规程〉（以下简称蒸规”及其附录I的 要求，本规则规定了在安装、改造、维修施工中，制作“焊接工艺评定”时所应遵守的程序和各部门、各职能人员的职责。 1.2 本规则同时规定了“焊接工艺评定”完成后的保管和应用。 1.3 “焊接工艺评定”是评定本单位是否具有焊出合格接头的能力；同时也验证施工中制定的焊接工艺是否正确。因此，评定试件应由本单位熟练焊工焊接。不允许借用其他单位的焊工，更不允许借用其他单位的焊接工艺评定。 1.4 “指导书”、“评定报告”、“施焊记录”填写时应字迹工整、清楚，需要修改的地方，修改人应签上时间、姓名和数量。不许随意涂改。 2. 引用的标准、法规下列文件中的条款通过本管理规则的引用而成为本规则的条款。凡是不注日期的引用文件，其最新版本适用于本规则。 《蒸气锅炉安全技术监察规程》 JB/T JB/T 3375 4730.1~473 《锅炉用材料入厂验收规则》 0.3 《承压设备无损检测》 第一部分通用要求 第二部分射线检测 第三部分超声检测 JB/T 2636 《锅炉受压元件焊接接头金相和断口检验方法》 GB 228 《金属拉伸试验方法》 GB /T229 《金属夏比冲击试验方法》 GB 232 《金属弯曲试验方法》 3. 焊接工艺评定的程序及要求 3.1在编制施工方案时，应根据图纸及〈蒸规〉和附录I的要求，首先审查已作过的焊接工 艺评定”是否能在母材和焊材的分类、母材和熔敷金属厚度、焊接方法、予热、焊后热处理等方面完全覆盖。如不能则应重新制作“焊接工艺评定”。 3.2 首先由焊接技术人员编写“焊接工艺指导书”。指导书是评定工作的依据，应该根据本单位人员、设备的具体条件编写。 3.2.1 编写指导书时，在母材的选择上，在同类钢号中应尽量选择有冲击值的母材。在评定时可作冲击试验。以便扩大评定的应用范围。 3.2.2 在选择母材厚度时，不必完全按施焊工件的厚度选择，而应与以前所作的同类评定统筹考虑，在完好衔接的同时，应选覆盖范围最大的母材厚度，尽量减少工艺评定的数量。 3.2.3 在制订工艺参数时,应根据计算或正确的试验数据,给出一个范围值。焊工在施焊时，可以根据自己的习惯方便选择。 3.2.4 “焊接工艺指导书”经焊接责任工程师审核通过后，作为技术准备工作交付生产部门实施。
不锈钢管道焊接工艺规程(1)
奥氏体不锈钢管道焊接工艺规程 1 范围 本标准适用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。本标准也适用于手工氩弧焊和手工电弧焊作业。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB50235—97 《工业金属管道工程施工及验收规范》 GB/T 983—95 《不锈钢焊条》 DL/T869-2004 《火力发电厂焊接技术规程》 劳人部[1988]1号《锅炉压力容器焊工考试规则》 HYDBP006-2004《压力管道安装工程焊接、热处理过程控制程序》 HYDBP018-2004《压力管道安装工程焊接材料管理程序》 HYDBP013-2004《压力管道安装工程材料设备储存管理程序》 HYDBP012-2004《压力管道安装工程材料设备搬运管理程序》 HYDBP008-2004《压力管道安装工程计量管理手册》 HYDBP007-2004《压力管道安装工程检验和试验控制程序》 HYDBP010-2004《压力管道安装工程不合格品控制程序》 劳动部发[1996]140号《压力管道安全管理与监察规定》 3 先决条件 3.1 环境 3.1.1 施工环境应符合下列要求：
3.1.1.1 风速：手工电弧焊小于8M/S，氩弧焊小于2M/S。 3.1.1.2 焊接电弧在1m范围内的相对湿度小于90%，环境温度大于0℃。 3.1.1.3 非下雨、下雪天气。 3.1.2 当环境条件不符合上述要求时，必须采取挡风、防雨、防寒等有效措施。 3.2 奥氏体不锈钢管道焊接控制流程图 见图1。 图1 奥氏体不锈钢管道焊接控制流程图
焊接工艺评定标准
焊接工艺评定报告 单位名称:福建省众首机电设备安装工程有限公司 焊接工艺评定报告编号: PQR-01 焊接工艺指导书编号:WWJ-01 焊接方法:GTAW/SMAW 机械化程度:手工 接头简图:(坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺、焊缝金属厚度) 母材： 材料标准： 钢号：06Cr19Ni10 类、组别号：Fe-8-1 与类、组别号：Fe-8-1 相焊 厚度：8mm 直径：Φ219 其他： 焊后热处理： 热处理温度（℃）： 保温时间（h ）： 保护气体： 气体种类 混合比 流量(L/min) 保 护 气 Ar 8-10 尾部保护气 背面保护气 Ar 10-15 填充金属： 焊材标准：NB/T47018.2 焊材牌号：H08Cr21Ni10Si 焊材规格：焊条Φ3.2 焊丝Φ2.5 焊缝金属厚度：8-10mm 其他： 电特性： 电流种类：直流 极性：GTAW 正极 SMAW 反极 钨极尺寸：Φ2.4 焊接电流（A ）：GTAW80-100A SMAW90-110A 电弧电压（V ）：GTAW16-18V SMAW22-24V 其他： 焊接位置： 对接焊缝位置：全位置水平固定 方向 角焊缝位置： / 方向：（向上、向下） 技术措施： 焊接速度（cm/min ）：12-15 摆动或不摆动：摆动 摆动参数：焊工自己掌握 多道焊或单道焊（每面）：单道焊 多丝焊或单丝焊：单丝焊 其他： 预热： 预热温度（℃）： 层间温度（℃）： 其他：
表（续） 拉伸试验试验报告编号： 试样编号试样宽度 (mm) 试样厚度 (mm) 横截面积 (mm2) 断裂载荷 （kN） 抗拉强度 (MPa) 断裂部位和特征 1# 19.96 9.92 198.0032 102.231 516 断于母材、无缺陷2# 19.90 9.90 197.0100 97.007 492 断于母材、无缺陷 弯曲试验试验报告编号： 试样编号试样类型试样厚度 (mm) 弯心直径 (mm) 弯曲角度 （o） 试验结果 3#-1 面弯10 40 180°符合3#-2 面弯10 40 180°符合4#-1 背弯10 40 180°符合4#-2 背弯10 40 180°符合冲击试验试验报告编号： 试样编号试样尺寸缺口类型缺口位置试验温度 （℃）冲击吸收 功（J） 备注 金相检验（角焊缝）： 根部：（焊透、未焊透），焊缝：（熔合、未熔合） 焊缝、热影响区：（有裂纹、无裂纹）。 检验截面I ⅡⅢⅣⅤ 焊脚差(mm) 无损检验 RT： UT： MT： PT： 其他 耐蚀堆焊金属化学成分（重量%） C Si Mn P S Cr Ni Mo V Ti Nb
焊接工艺评定规则模板
焊接工艺评定规则 模板 1 2020年4月19日
焊接工艺评定规则 WI03-11 1、总则 1.1、适用范围 本规则适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀层堆焊等的焊接工艺评定。1.2、编制依据 本规则的编制依据为JB4708-99《钢制压力容器焊接工艺评定》。 2、一般要求 2.1、焊接工艺评定程序: 拟定焊接工艺指导书→施焊试件→检验试件, 制取试样→检验试样→提出焊接工艺评定报告→比较验证焊接工艺的正确性。 2.2、焊接工艺评定所用的设备、仪表应处于正常工作状态, 钢材、焊接材料必须符合相应的标准, 由厂焊接技能熟练的焊工焊接试件, 焊接试件过程在厂进行。 2.3、评定对接焊缝或工艺时, 采用对接焊缝试件; 对接焊缝试件评定合格的焊接工艺亦适用于角焊缝; 评定非受压角接焊缝工艺时, 可仅采用角接焊缝试件。( 焊缝的分类方法见GB/T3375-94) 。 2.4、焊接工艺因素分为重要因素、补加因素和次要因素。各种焊接方法的重要因素、补加因素和次要因素参见JB4708-99, 表1。 2.5、钢制压力容器上的以下焊缝的焊接工艺必须按本工艺评定规则评定合格。 2 2020年4月19日
2.5.1、受压元件之间的对接焊缝接头和要求全焊透的T形焊接接头; 2.5.2、受压元件与承载的非受压元件全焊透的T形或角接焊接接头; 2.5.3、受压元件的耐腐蚀堆焊层。 3、焊接工艺评定规则 3.1、一般规则: 3.1.1、改变焊接方法, 需重新评定。 3.1.2、当变更任何一个重要因素时都需要重新评定焊接工艺。当增加或变更任何一个补加因素时, 则可按增加或变更的补加因素增焊冲击韧性试件进行试验。当变更次要因素时不需要重新评定焊接工艺, 但需重新编制焊接工艺指导书。 3.1.3、当同一条焊缝使用两种焊接方法或两种以上焊接方法( 或焊接工艺) 时, 可按每种焊接方法( 或焊接工艺) 分别进行评定, 亦可使用两种或两种以上焊接方法( 或焊接工艺) 焊接试件, 进行组合评定。 组合评定合格后用于焊接试件时, 能够采用其中一种或几种焊接方法( 或焊接工艺) , 可是, 要保证每一种焊接方法( 或焊接工艺) 所熔敷的焊缝金属厚度都在已评定的各自有效范围之内。 3.1.4、为了减少焊接工艺评定数量, 根据JB4708-99表2的材料划分, 对国外进口钢材用于压力容器受压元件焊接的实践经验, 特对母材进行分类分组, 详见表3.1.3 3 2020年4月19日
WI03-焊接工艺评定规则
焊接工艺评定规则 WI03-1１1、总则 1.1、适用范围 本规则适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀层堆焊等的焊接工艺评定。 1.2、编制依据 本规则的编制依据为JＢ47０8-99《钢制压力容器焊接工艺评定》。 2、一般要求 2.1、焊接工艺评定程序： 拟定焊接工艺指导书→施焊试件→检验试件，制取试样→检验试样→提出焊接工艺评定报告→比较验证焊接工艺的正确性。 2.2、焊接工艺评定所用的设备、仪表应处于正常工作状态,钢材、焊接材料必须符合相应的标准，由厂焊接技能熟练的焊工焊接试件，焊接试件过程在厂进行。 ２.3、评定对接焊缝或工艺时,采用对接焊缝试件；对接焊缝试件评定合格的焊接工艺亦适用于角焊缝；评定非受压角接焊缝工艺时,可仅采用角接焊缝试件。（焊缝的分类方法见GB/Ｔ33７5-9４)。 2．4、焊接工艺因素分为重要因素、补加因素和次要因素。各种焊接方法的重要因素、补加因素和次要因素参见ＪＢ4708－9９,表1。 2.5、钢制压力容器上的以下焊缝的焊接工艺必须按本工艺评定规则评定合格。２.5.1、受压元件之间的对接焊缝接头和要求全焊透的Ｔ形焊接接头; ２.5.２、受压元件与承载的非受压元件全焊透的Ｔ形或角接焊接接头;
2.5．3、受压元件的耐腐蚀堆焊层。 3、焊接工艺评定规则 ３.1、一般规则: 3.１.１、改变焊接方法,需重新评定。 ３.１.2、当变更任何一个重要因素时都需要重新评定焊接工艺。当增加或变更任何一个补加因素时，则可按增加或变更的补加因素增焊冲击韧性试件进行试验。当变更次要因素时不需要重新评定焊接工艺,但需重新编制焊接工艺指导书。 3.1.3、当同一条焊缝使用两种焊接方法或两种以上焊接方法(或焊接工艺)时,可按每种焊接方法(或焊接工艺）分别进行评定，亦可使用两种或两种以上焊接方法（或焊接工艺)焊接试件,进行组合评定。 组合评定合格后用于焊接试件时,可以采用其中一种或几种焊接方法（或焊接工艺),但是,要保证每一种焊接方法(或焊接工艺)所熔敷的焊缝金属厚度都在已评定的各自有效范围之内。 ３.1.4、为了减少焊接工艺评定数量,根据ＪＢ４708-９9表2的材料划分，对国外进口钢材用于压力容器受压元件焊接的实践经验，特对母材进行分类分组，详见表3.１.3
管板异种钢焊接工艺评定 毕业论文
目录 第一章绪论 (2) 1.1焊接技术概述 (3) 1.2现代焊接的特征 (3) 1.3异种材料焊接的发展 (4) 1.4异种材料焊接的方法 (4) 1.5异种材料焊接的工艺特点 (5) 第二章0Cr18Ni9Ti与20MnMo钢的焊接性 (6) 2.10C R18N I9T I的化学成分及力学性能介绍 (6) 2.20C R18N I9T I焊接性分析 (7) 2.30C R18N I9T I焊接缺陷的分析 (10) 2.420M N M O的化学成分和力学性能 (14) 2.5合金元素对20M N M O性能的影响 (15) 2.620M N M O的焊接性分析 (16) 2.720M N M O焊接缺陷的分析 (21) 第三章焊接方法的选择 (23) 3.1焊接方法及焊材选择 (23) 3.2焊前准备 (24) 3.3预热和焊后热处理 (25) 3.4焊接工艺参数的选择 (25) 第四章焊接检验 (26) 4.1焊接前的检验 (27) 4.2焊接过程中的检验 (27) 4.3焊后成品检验 (28) 4.4焊缝返修和合格焊缝 (28) 结论 (29) 致谢 (30) 参考文献 (31)
第一章绪论 在科学技术飞速发展的当今时代，焊接已经成功地完成了自身的蜕变。很少有人注意到这个过程何时开始，何时结束。但它确确实实地发生在过去的某个时段。我们今天面对着这样一个事实：焊接已经从一种传统的热加工技艺发展到了集材料、冶金、结构、力学、电子等多门类科学为一体的工程工艺学科。而且，随着相关学科技术的发展和进步，不断有新的知识融合在焊接之中。 1.1 焊接技术概述 焊接是一种将材料永久性的连接，并成为具有给定功能结构的制造技术。几乎所有的产品，从几十万吨巨轮到不足１克的微电子元件，在生产制造中都不同程度地应用到焊接技术。焊接已经渗透到制造业的各个领域，直接影响到产品的质量、可靠性和寿命以及生产的成本、效率和市场反应速度。 近年来，焊接已由一个单一的加工工艺发展成为有科学基础有广泛应用范围和前景的焊接工程和焊接产业，在这些产业中，焊接在其中占有重要地位，是决定其产品使用安全的关键。有些直接出焊接产品或在现场装焊接后投入使用，有些是作成主体结构然后在其上安装动力和机电设备后应用，有焊接结构的质量和安全保证在整体结构设计合理的情况下，主要决定与焊接联结部位的结构、材料匹配、工艺设计、先进的焊接制造工艺及设备和准确的无损检测技术，这些都决定了焊接联结部位的的内在和外观质量，形成了分布在各工业和基础设施建设部门各具特色的焊接结构行业，同时也形成了结构焊接需要的焊接设备行业和焊接材料行业。这些行业是互相关联促进的行业。焊接结构已有日新月异的发展:在装备制造业结构中用焊接结构局部或全部代替铸件或锻件结构和由局部铸件或锻件焊接成组合结构是大重型结构发展的方向，可大大节约大型铸锻车间及其设备的基本建设投资和生产过程的能源消费，同时还可缩短生产周期;在各种建筑行业广泛采用钢质焊接结构代替钢筋混凝土结构，可达到大跨度、轻自重、工厂造、设计优、工程在建周期短、环境污染少，基础费用省，折除后材料可循环使用，因而符合目
中美焊接工艺评定标准中母材评定规则的比较备份样本
中美焊接工艺评定标准中母材评定规则的比较 靳茂明( 江苏省特种设备安全监督检验研究院, 210003, 南京) 摘要: 经过对焊接工艺评定在概念和逻辑上的理论分析, 认识评定标准的本质规律, 在理论层上完善ASME评定标准的结构体系, 并对国内评定标准中的一些认识提出不同的观点。本文在逻辑理论的基础上, 对中美焊接工艺评定中母材评定问题进行一些分析和比较, 认为基础标准体系的差异对焊接工艺评定标准有着重要影响。 关键词: 焊接工艺评定; 母材组合形式; 概念; 逻辑; 分类; 正逻辑定义; 负逻辑定义 1. 母材组合形式的分类和母材评定规则定义方法 1.1定义: ( 1) 对焊: 同一牌号母材之间的焊接称为”对焊”。 ( 2) 组焊: 不同牌号母材之间的焊接称为”组焊”。注: 即一般说的异种接头。 ( 3) 同类组焊: 同一类别中不同母材之间的焊接称为”同类组焊”。 ( 4) 跨类组焊: 不同类别母材之间的焊接称为”跨类组焊”( 或异类焊接) 。. ( 5) 同组组焊: 同一组别中不同的两种母材之间的焊接。 ( 6) 跨组组焊: 同一类别中不同组别的两种母材之间的焊接 以上6种分类是评定标准中实际存在的母材组合形式的基本逻辑分类, 对评定规则的语言描述的准确性有着重要意义。母材的分类体系并不能直接用于母材评定规则, 母材的组合形式的分类才是评定规则需要的工艺评定因素, 见表1和表2。 母材以类别为基本要素的分类体系表1 母材以组别为基本要素的分类体系表2
1.2 标准中母材组合类型的数量 假设标准中全部铁基材料的分类和分组情况如表3。 ( 1) 只考虑类别时, 母材组合类型的数量( 即包含不同”类别符号”的概念数量) , 见表4。其中”同类对焊”类型数量=”同类组焊”类型数量=12 ”跨类组焊”类型数量= C(12,2) = 12!/[(12-2)!*2!] = 12*11/2 = 66 只考虑类别时, 母材组合的类型数量=”同类对焊”+”同类组焊”+”跨类组焊”= 12+12+66 = 90 ( 2) 考虑组别后, 母材组合的类型数量, 见表5。 其中”同组对焊”类型数量=”同组组焊”类型数量= 21; ”跨组组焊”类型数量= 每个类别中跨组数量之和= 13 ( ”跨组组焊”类型的数量: Fe-1内为6; Fe-3内为3; Fe-4内为1; Fe-5A内为0; Fe-5B内为1; Fe-5C内为0; Fe-6 内为0; Fe-7内为1; Fe-8内为1; Fe-9B内为0; Fe-10I内为0; Fe-10H 内为0) 不同组别的”组焊”数量类型 = C(21,2) = 21!/[(21-2)!*2!] = 210 210种类型中”跨类组焊( 异组异类组焊) ”类型数量 = 210 – 13 = 197 考虑组别后, 母材组合的类型数量=”同组对焊”+”同组组焊”+”跨组组焊”+”跨类组焊” =21+21+13+197=252 母材类别和组别数量( 仅作为示例) 表3 只考虑类别时, 母材组合的类型数量表4 考虑组别后, 母材组合的类型数量表5 则: 母材组合类型的数量 =2n+ C(n,2) ( 2) 假设L1类别中包含m1种组别, L2类别中包含m2种组别; 。。。Ln类别中包含m(n)种组

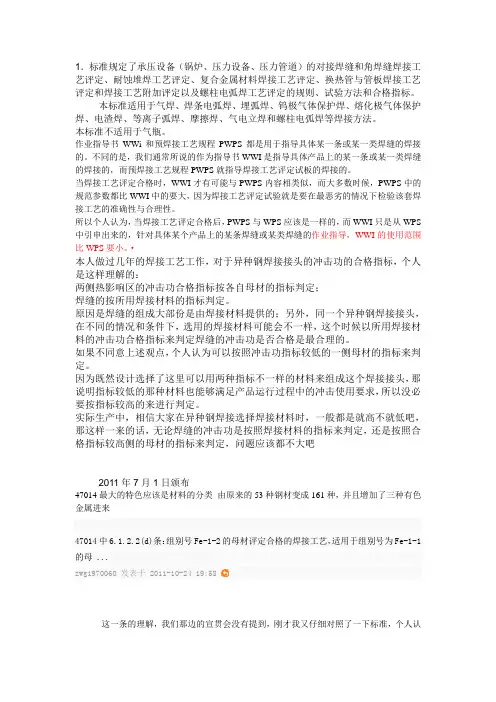

如何理解及根据NBT-47014-2011进行焊接工艺评定和焊接工艺评定依据选取
如何理解NB/T-47014-2011承压设备焊接广东省特种设备检测研究院湛江检测院何镜章 一、标准使用范围 锅炉、压力容器、压力管道的对接焊缝和角焊缝焊接工艺评定，耐蚀堆焊工艺评定，复合金属材料焊接工艺评定，换热管与管板焊接工艺评定。 二、NB/T-47014-2011的特点 1、主要是参照和采用ASME第Ⅸ卷。JISB8285 a 2、增加了术语与定义：将焊接工艺规程（WPS）→预焊接工艺规程（PWPS）。 3、强制性标准变为推荐性标准。只是一旦被相应法规、规范或强 制性标准所引用才具有强制性。 4、适用范围 （1）从压力容器扩大到锅炉、压力容器与压力管道。 （2）从钢扩大到钢、铝、钛、铜、镍。 （3）焊接方法增加了等离子弧焊、摩擦焊、气电焊和螺柱电弧焊。 （4）评定类别增加了复合金属材料、换热管与管板和螺柱电弧
焊。 5、焊接工业评定因素及类别划分 （1）指出了各种焊接方法通用的焊接工业评定因素及分类。 A、金属材料分类 a、与2000年版相比，增加了很多金属材料。 B、金属材料（母材）分类、分组：主要按照焊接接头的力学性能，再考虑母材化学成分和焊接性能进行分类。 钢： Fe-1类：强度钢：抗拉强度等级40~60kgf/mm2。 Fe-1-1组：低碳钢：含碳量小于0.25%，抗拉强度为40~60kgf/mm2（40Mpa）。如：20#，Q235。 Fe-1-2组：半碳钢或低合金钢：碳当量大于等于0.25%，抗拉强度为50kgf/mm2（49Mpa）。如：Q345R。 Fe-1-3组：低合金高强钢：E在0.3%左右。抗拉强度为55 kgf/mm2（54Mpa）。如：Q370R，15MnNiNbDR。 Fe-1-4组：低合金高强钢：E在0.3%~0.5%，抗拉强度为60kgf/mm2（59Mpa）。如：07MnMoVR、 07MnNiVDR。 Fe-2类。 Fe-3类：含Mo≥0.3%的强度钢、耐蚀刚，抗拉强度为40~60 kgf/mm2。
EN焊接工艺评定和焊工考试报价说明
WQPR 和WPQ 报价报价基本基本基本说明说明说明 一． 了解常用焊接方法了解常用焊接方法：： 1．代号111———手工电弧焊 2．代号141———钨极氩弧焊 3．代号131———金属极隋性气体保护焊 4．代号135———金属极非隋性气体保护焊（实心焊丝） 5．代号136———药性焊丝活性气体保护焊（实心焊丝） 6．代号12（121/122）———埋弧焊（丝材，带材） 7．代号．．．．．． 二． 焊接接头焊接接头（（缝）结构结构 1．对接焊全焊透 2．T 型（支接管）全焊透 3．角接焊 三． 焊接工艺评定焊接工艺评定（（多用于EN15614EN15614--1） 1．证书费RMB2400/证 2．测试内容和费用(按NDT 和LAB 的报价) 接头结构 测试内容 测试要求 备注 费用（RMB） 外观 是 射线或超探（RT/UT） 是 * 表面无损检测（PT/MT） 是 * 横向拉伸 2个样 横向弯曲 4个样 * 冲击 2组 * 硬度 （1个样）要求做的 * 宏观 1个样 对接焊全焊透 总共 外观 是 表面无损检测（PT/MT） 是 * 超探或射线（UT / RT） 是 * 硬度 （1个样）要求做的 * 宏观 2个样 T 型（支接管）全焊透 总共 外观 是 表面无损检测（PT/MT） 是 * 硬度 （1个样）要求做的 宏观 2个样 角接焊 总共 详看EN15614-1中表1
EN287--1） （多用于EN287 焊工考试（ 四．焊工考试 1．证书费RMB1600/证 2．测试内容和费用(按NDT和LAB的报价) 测试内容 对接焊（板或管） 角焊和支管 备注 费用（RMB） 外观 强制 强制 射线（RT） 强制 非强制 * 弯曲 强制 非强制 * 断裂 强制 强制 * 详看EN287-1中表10(Additional test of bend for 131,135,136 and 311) 现场操作方法 五．现场操作方法 1．现场见证费包含在证书费里。如果是少于两个证，则按一个人工天来算。 2．如果施焊焊工通过了焊接工艺评定，可认定获得评定相应焊工资格。不再另做测试，只收焊工证书费（RMB500） 3．如果第一次测试不合格,可重测.重测费另算. Prepared by Arvid Feng Date: 30 Mar., 2011
关于承压设备焊接工艺评定中若干重要因素的分析
龙源期刊网 https://www.360docs.net/doc/6b16580456.html, 关于承压设备焊接工艺评定中若干重要因素的分析 作者：李勇 来源：《中国科技纵横》2015年第08期 【摘要】能否正确理解焊接工艺评定标准中的含义，直接关系到自己所做的焊接工艺评 定是否可以覆盖产品上的焊缝，以及减少焊接工艺评定的数量。在焊接工艺评定中常出现焊评流程的混乱、焊接工艺评定重复或者范围太窄、试样制作不符合要求，这些都是原于对焊接工艺评定标准中的含义没理解透彻造成的。本文就针对焊接工艺评定标准中的几个不易理解或易误解的重要因素进行了分析，为承压设备制造单位的焊接工艺人员在进行焊接工艺评定时提供了参考。 【关键词】承压设备焊接工艺焊接工艺评定 现今焊接技术发展十分迅猛，现代承压设备结构也已发展成全焊型。焊接技术是机械制造中最主要的一个环节。例如很多机械工业产品以及冶金行业、化工工程、海洋工程、航天技术等等，焊接质量直接影响承压设备的质量。焊接工艺评定是国家质量技术监督机构进行取证、复证时必检的项目，是保证焊接工艺正确和合理的必经途径，是保证焊件的质量、焊接接头的各项性能必须符合产品技术条件和相应的标准要求的重要保证。 本文就对焊接工艺评定标准的理解，结合生产制造过程中的实际情况对在焊评过程中遇到的若干重要因素进行了分析。 1承压设备焊接工艺评定中的若干重要因素 1.1焊后热处理的评定规则 原文中“当规定进行冲击试验时，焊后热处理的保温温度或保温时间范围改变后要重新进行焊接工艺评定。试件的焊后热处理应与焊件在制造过程中的焊后热处理基本相同，低于下转变温度进行焊后热处理时，试件保温时间不得少于焊件在制造过程中累计保温时间的80%”，这句话中的保温温度的范围和时间范围就不易理解的透彻，而应该理解为是指相应标准或技术文件所规定范围，例如JB/T1613-1993《锅炉受压元件焊接技术条件》即对锅炉焊后热处理的温度范围和时间范围作了规定，“技术文件”则指经过评定合格后而编制的焊接工艺指导书，例如评定中的实际温度为620℃，温度范围就为620±20℃。标准上保温时间一般只有个最小值，如果做的焊接工艺评定只满足最低标准，这样就容易造成保温时间覆盖不了，例如接管与筒体的角焊缝上（接管为6mm，筒体为40mm），产品上该焊缝是按较厚的筒体焊缝进行热处理的，覆盖接管6mm的焊接工艺评定保温时间如果只满足标准的最低要求或2倍时间，这样接
焊接工艺评定规则
焊接工艺评定规则 目次 1. 总则 2. 引用的标准、法规 3. 焊接工艺评定的程序及要求 4. 焊接工艺评定失败的处理 5. 焊接工艺评定的保存 6. 附录 《焊接工艺评定》管理规则 1. 总则 1.1 根据〈蒸气锅炉安全技术监察规程〉（以下简称“蒸规”）及其附录Ⅰ的 要求，本规则规定了在安装、改造、维修施工中，制作“焊接工艺评定”时所应遵守的程序和各部门、各职能人员的职责。 1.2 本规则同时规定了“焊接工艺评定”完成后的保管和应用。 1.3 “焊接工艺评定”是评定本单位是否具有焊出合格接头的能力；同时也验证施工中制定的焊接工艺是否正确。因此，评定试件应由本单位熟练焊工焊接。不允许借用其他单位的焊工，更不允许借用其他单位的焊接工艺评定。 1.4 “指导书”、“评定报告”、“施焊记录”填写时应字迹工整、清楚，需要修改的地方，修改人应签上时间、姓名和数量。不许随意涂改。 2. 引用的标准、法规 下列文件中的条款通过本管理规则的引用而成为本规则的条款。凡是不注日期的引用文件，其最新版本适用于本规则。 《蒸气锅炉安全技术监察规程》 JB/T 3375 《锅炉用材料入厂验收规则》 JB/T 4730.1~4730.3 《承压设备无损检测》 第一部分通用要求 第二部分射线检测 第三部分超声检测 JB/T 2636 《锅炉受压元件焊接接头金相和断口检验方法》 GB 228 《金属拉伸试验方法》 GB /T229 《金属夏比冲击试验方法》 GB 232 《金属弯曲试验方法》 3. 焊接工艺评定的程序及要求 3.1在编制施工方案时,应根据图纸及〈蒸规〉和附录Ⅰ的要求，首先审查已作过的“焊接工艺评定”是否能在母材和焊材的分类、母材和熔敷金属厚度、焊接方法、予热、焊后热处理等方面完全覆盖。如不能则应重新制作“焊接工艺评定”。 3.2首先由焊接技术人员编写“焊接工艺指导书”。指导书是评定工作的依据，应该根据本单位人员、设备的具体条件编写。 3.2.1编写指导书时,在母材的选择上,在同类钢号中应尽量选择有冲击值的母材。在评定时可作冲击试验。以便扩大评定的应用范围。 3.2.2在选择母材厚度时,不必完全按施焊工件的厚度选择，而应与以前所作的同类评定统筹
焊接工艺评定标准释义
1. 前言 SL 36-2006 《水工金属结构焊接通用技术条件 》第 4.5 条明确规定： “焊 接前应根 据焊接 方法、 母 材的焊 接性、 结构特 点、使用 要求、 设计要 求设备能 力、 施工环境 拟定焊 接工艺 方案，并 按 GB/T 19866-2005/ ISO 15607 ： 2003 《焊接 工艺规程及评定的一般原则 》新国标进行焊接工艺评定， …”。 由于 GB/T 19866-2005 等焊接工艺评定新国标是 国际标准 相同） 且是由 几个标准 组成， 采用时 要进行选 择。目 前有些 单位反 映 ，采 用新国标 时有一 定困难 。因此， 有必要 对工艺 评定新国 标加以 介绍， 以利于正 确采 用。 过去没有 统一的 焊接工 艺评定国 家标准 ，只是 各部门有 各自不 完全相 同的焊接 工艺评定 标准， 或产品 /A —n 1- 规范中也 有相应 的焊接 工艺评定 的具体 L J- f>. > - 规定， 这使企业 在从 事相同的 焊接工 作时， 有时要进 行重复 的工作 （从焊接 技术方 面分析 ，这种重 复是 没有必要 的）。 预计今 后除少数 产品有 特殊要 求外，多 数情况 会逐渐 地统一于 国家 标准。 新国标中 有些表 达方式 与我们过 去的习 惯可能 有些不同 ，所以 有人可 能感到困 难，下面介绍中力争予 以说明。 2006 年颁布的（与 IS0 新国标与国际标准接轨，与 ISO 标准是等同的，所以在涉外的焊接工作中与 国外工程 将有共 同的标 准或容易 被认可 的标准 。这对企 业也是 有利的
本文不对 焊接工 艺评定 新国标进 行系统 介绍， 以避免重 复。这 里只对 一些要点 和容易产 生争议 之处 加 以说明或 解释。 2. GB/T 19866-2005 / ISO 15607-2003 《焊接工艺规程及评定的一般原则 1）关于术语 ① 焊接工艺预规程（ pWPS ）： 会与其它 含义混 淆，也 有利于在 用词上 与国际 标准统 ② 缺欠（ imperfection ）： 该术语的定义为 “在焊接接头中 因焊接 产生的 金属不连 续、不 致密或 连接不良 的现象， 诸如裂 纹、未 焊透、气 孔、夹 渣等 ”。 ③ 为何此含义过去用的术语为 “缺陷 ”，而现在又改为 “缺欠 ”了？ 缺陷 ”这一术语还是存在的，例如 这是一个新术语，其定义是 待评定的焊接工艺规程（ WPS ） ”。过去有不 同的称谓，例如 焊接工艺方案 初步的焊接工艺 等，但 “焊接工艺预规 程 ”的称谓更准确，不
GB4708-2000钢制压力容器焊接工艺评定
钢制压力容器焊接工艺评定 J B4708－2000 1范围 本标准规定了钢制压力容器焊接工艺评定规则、试验方法和合格指标。 本标准适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀堆焊等焊接工艺评定。 2总则 （1）焊接工艺评定应以可靠的钢材焊接性能为依据，并在产品焊接之前完成。 （2）接工艺评定一般过程是：拟定焊接工艺指导书、施焊试件和制取试样、检验试件和试样、测定焊接接头是否具有所要求的使用性能、提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。 3对接焊缝、角焊缝焊接工艺评定规则 （1）评定对接焊缝焊接工艺时，采用对接焊缝试件。对接焊缝试件评定合格的焊接工艺亦适用于角焊缝(厚度不限)。评定非受压角焊缝焊接工艺时，可采用角焊缝试件。（2）板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝，反之亦可。 （3）管与板角焊缝试件评定合格的焊接工艺适用于板材的角焊缝，反之亦可（用于非受压角焊缝焊件时，焊件厚度的有效范围不限）。 （4）焊接工艺因素分为重要因素、补加因素、和次要因素。 重要因素：是指影响焊接接头抗拉强度和弯曲性能的焊接工艺因素。 补加因素：是指影响焊接接头冲击韧性的焊接工艺因素。当规定进行冲击试验时，需增加补加因素。 次要因素：是指对测定的力学性能无明显影响的焊接工艺因素。 （5）评定规则 焊接方法－改变焊接方法需重新评定 a当变更任何一个重要因素时都需要重新评定焊接工艺。 b当增加或变更任何一个补加因素时，则可按增加或变更的补加因素增焊冲击韧性试件进行试验。 c当变更次要因素时不需要重新评定焊接工艺，但需重新编制焊接工艺指导书。 d当同一条焊缝使用两种或两种以上焊接方法时，可按每种焊接方法或焊接工艺分别进行评定；亦可使用两种或两种以上焊接方法，焊接工艺焊接试件，进行组合评定。 组合评定合格后用于焊件时，可以采用其中一种或几种焊接方法、焊接工艺，但应保证其重要因素、补加因素不变，按相关条款确定每种焊接方法适用于焊件厚度的有效范围。 母材－组别评定规则
