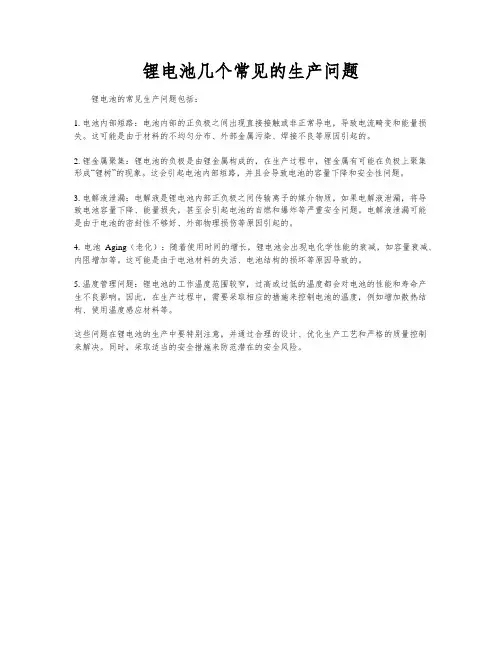

磷酸铁锂生产过程中问题解析
磷酸铁锂锂离子电池生产过程中需要注意的若干问题
?粘合剂最好采用高粘度粘合剂，并保证粘合剂的充分溶解以及粘合剂的充分干燥、NMP的水含量控制，最好在溶解粘合剂时，能够加热，使溶解更充分，增强粘合剂的粘结效果。如果对水体系粘合剂感兴趣，可以考虑成都茵地乐（LA132),如果采用水性粘合剂，粘结问题就不存在了，但是真空烘烤的温度和时间需要适当延长。
?保证磷酸铁锂材料和导电材料的干燥，最好在100-120度的真空烤箱内烘烤2个小时以上，并降至室温后，再分次加入PVDF溶液内。
?注意配料车间的湿度，由于循环水的原因，湿度比较难以控制，因此建议加料时间尽量控制在较短的时间内，且最好能控制湿度在30%RH以下。
?浆料的搅拌力度要大，最好能够采用高能剪切乳化分散，或者过胶体磨，保证浆料的充分分散及粘度和流动性，浆料的粘度最好调整在5000-6000毫帕.秒，流动性好是浆料能够粘接好的前提，浆料的流动性受水份的影响很大,如果浆料出现果冻状（变成冻胶）情况，pvdf的粘接效果下降很厉害，一般很难再做处理，因此强力搅拌过程中的水分控制非常重要。
?由于磷酸铁锂材料的涂布速度比较慢，浆料在涂布时可能有一些变化，特别是天气湿度比较大的时候，影响材料的粘接效果，因此，浆料最好在相对比较密闭的容器内为好或者分批转料。
?极片涂布烘干后，最好当天制片，如果需存放一段时间在制片，最好真空烘烤保存。
制片完成后，烘烤温度应该设置在100度左右，真空烘烤10h左右，不能太长，时间太长容易脆片。
?卷绕或者叠片时最需要关注的是对粉尘的控制，特别是在电极片粘接效果不理想的时候，需要更多的关注，不然很容易产生低压问题。卷绕式电池也要注意电池的装配比，最好控制在91%以下，不然，装配比太大容易造成电池低压。
?电池烘烤建议在85度烘烤24小时以上，如果采用的单层PE隔膜，可以适当降低温度，但是时间一定要有保证，并定时换气。
?电池的注液量控制在4g/Ah左右，注液后应搁置7个小时以上，最好能够高温（50度左右）搁置老化。
?化成时，最好能用0.05c的倍率充电2个小时，0.1c充电5个小时，0.2c恒流恒压充电4个小时以上，上线电压在3.8v左右（首次化成电压可以相对高一点），0.2c放电到2.3v。
?分容时，最好采用0.2c充放（为了提高效率也可以采用0.5c或者1c充放），充放电电压控制在3.8v—2.3v之间。
?电池如果出现容量底或者电压平台低，可以考虑高温活化(65°c两小时以上)后二次化成（小电流0.1c充放），再进行常规的分容。
?电池如果出现大量电压比较低的情况，可以考虑用大电流冲击电池的方式，进行补救处理，也能会使电池的低压状况得到缓解。以后电池设计时，特别注意电池的装配比。
关于磷酸铁锂配方以及制作工艺要点
关于材料应用的一些建议和方法 一、我们推荐的配方： LiFePO4：SP：KS-6：PVDF:NMP=(90-92):(1-2):(2-1):(5-6):(120-140) 二、我们推荐的混合方案： 1.）pvdf母液的配制，5%的pvdf的nmp溶液，搅拌溶解pvdf母液时，一定要充分溶解，最好能高温（50-60度）搅拌一小时，并真空静置2小时，使高分子链充分的伸展，这时的成膜性能最好。 2.）在配置好的母液中添加KS-6,充分润湿并高速搅拌1小时，使其充分分散。利用其片状石墨的润滑作用，为下一步的SP和主材料的分散做准备。 3.）在上述溶液中加入SP,充分湿润，高速搅拌一小时，充分分散后，低速搅拌并抽真空，消除SP的加入引入的气泡。 4.）在上述溶液中加入需要加入量一半的磷酸铁锂，充分湿润，高速（转速3500转以上、线速度350-500之间）搅拌30分钟后，再加入余下材料的一半，高速搅拌60分钟，加入相当于固体材料质量20%-40%的nmp，搅拌30分钟，粘度降低后，加入余下的材料，高速搅拌2-3个小时。加入适量nmp调整浆料粘度，慢速搅拌并抽真空。 三、我们推荐的涂布参数设置、面密度设置、压实密度 涂布参数我们建议烤箱前段温度在90-100度之间，中间温区在110-120度，尾端温区在80-90度，这样极片不易出现开裂和水痕装，粘接效果也较好，关于涂布速度，以充分干燥为标准设置。我们推荐的面密度pd60在300左右，压实密度2.1-2.4，pt30在260左右，压
实密度2.0-2.2。可以保证加工性能，并兼顾到电池容量和功率。对于分切时边缘脱粉的问题，可以考虑调整辊压、分切的顺序，采用先分切，后辊压的方式，这样会降低生产效率，可以弥补粘接性能不好造成整批报废的问题。 四、我们对电池装配的建议 电芯组装是电池生产的关键环节，对电池容量的发挥、电池首次效率、电池的存储性能有较大的影响。因此在这个过程中，一定要对一些关键因素做一些重点控制，如车间粉尘控制、电池装配比控制（电池松紧度）、电池短路测试，隔膜的选择等。我们建议电池的装配比最好不要超过91%、测试电池短路时绝缘测试仪电压应该不低于200v。由于磷酸铁锂超细粉和一次颗粒很小，国产隔膜或者走私过来的次优隔膜可都能对电池的首次效率和荷电存储有较大的影响。五、我们对电池化成和分容制度的建议 对于磷酸铁锂电池的化成，由于磷酸铁锂本征导电率较低，活化相对困难。因此应该考虑在化成前，电解液充分的浸润电极，常温搁置7个小时以上，高温（50-60）老化2个小时以上。化成时最好考虑小电流高电压化成，我们建议化成制度是： 1）0.1c恒流充电5小时，上线电压4v 2）0.2c恒流恒压充电6小时，上限电压4v 3）搁置30分钟 4）0.2c恒流放电至2.0v。 5）如果电池容量和设计容量有较大出入，考虑循环2）-4）步两
磷酸铁锂材料的制备方法
磷酸铁锂材料的制备方法主要有： （1）高温固相法：J.Barker等就磷酸盐正极材料申请了专利，主要采用固相合成法。以碳酸锂、氢氧化锂等为锂源，草酸亚铁、乙二酸亚铁，氧化铁和磷酸铁等为铁源，磷酸根主要来源于磷酸二氢铵等。典型的工艺流程为：将原料球磨干燥后，在马弗炉或管式炉内于惰性或者还原气氛中，以一定的升温加速加热到某一温度，反应一段时间后冷却。高温固相法的优点是工艺简单、易实现产业化，但产物粒径不易控制、分布不均匀，形貌也不规则，并且在合成过程中需要使用惰性气体保护。 （2）碳热还原法：这种方法是高温固相法的改进，直接以铁的高价氧化物如Fe 2O 3 、LiH 2 PO 4 和碳粉为原料，以化学计量比混合，在箱式烧结炉氩气气氛中于70 0℃烧结一段时间，之后自然冷却到室温。采用该方法做成的实验电池首次充放电容量为151mAh/g。该方法目前有少数几家企业在应用，由于该法的生产过程较为简单可控，且采用一次烧结，所以它为LiFePO 4 走向工业化提供了另一条途径。但该法制备的材料较传统的高温固相法容量表现和倍率性能方面偏低。 （3）水热合成法：S.F.Yang等用Na 2HPO 4 和FeCL 3 合成FePO 4 .2H 2 O，然后与CH 3 C OOLi通过水热法合成LiFePO 4 。与高温固相法比较，水热法合成的温度较低，约 150度～200度，反应时间也仅为固相反应的1/5左右，并且可以直接得到磷酸铁锂，不需要惰性气体，产物晶粒较小、物相均一等优点，尤其适合于高倍率放电领域，但该种合成方法容易在形成橄榄石结构中发生Fe错位现象，影响电化学性能，且水热法需要耐高温高压设备，工业化生产的困难要大一些。据称Pho stech的P 2 粉末便采用该类工艺生产。 （4）液相共沉淀法：该法原料分散均匀，前躯体可以在低温条件下合成。将Li OH加入到（NH 4） 2 Fe（SO 4 ） 3 .6H 2 O与H 3 PO 4 的混合溶液中，得到共沉淀物，过滤 洗涤后，在惰性气氛下进行热处理，可以得到LiFePO 4 。产物表现出较好的循环稳定性。日本企业采用这一技术路线，但因专利问题目前尚未大规模应用。（5）雾化热解法：雾化热解法主要用来合成前躯体。将原料和分散剂在高速搅拌下形成浆状物，然后在雾化干燥设备内进行热解反应，得到前躯体，灼烧后得到产品。 （6）氧化-还原法: 该法能得到电化学优良的纳米级的磷酸铁锂粉体，但其工艺很复杂，不能大量生产，只适合实验室研究。
(完整版)磷酸铁锂动力电池特性及应用(精)
磷酸铁锂动力电池特性及应用 自锂离子电池问世以来，围绕它的研究、开发工作一直不断地进行着，上世纪90年代末又开发出锂聚合物电池，2002年后则推出磷酸铁锂动力电池。 锂离子电池内部主要由正极、负极、电解质及隔膜组成。正、负极及电解质材料不同及工艺上的差异使电池有不同的性能，并且有不同的名称。目前市场上的锂离子电池正极材料主要是氧化钴锂(LiCoO2)，另外还有少数采用氧化锰锂(LiMn2O4)及氧化镍锂(LiNiO2)作正极材料的锂离子电池，一般将后两种正极材料的锂离子电池称为“锂锰电池”及“锂镍电池”。新开发的磷酸铁锂动力电池是用磷酸铁锂(LiFePO4)材料作电池正极的锂离子电池，它是锂离子电池家族的新成员。 一般锂离子电池的电解质是液体的，后来开发出固态及凝胶型聚合物电解质，则称这种锂离子电池为锂聚合物电池，其性能优于液体电解质的锂离子电池。 磷酸铁锂电池的全名应是磷酸铁锂锂离子电池，这名字太长，简称为磷酸铁锂电池。由于它的性能特别适于作动力方面的应用，则在名称中加入“动力”两字，即磷酸铁锂动力电池。也有人把它称为“锂铁(LiFe)动力电池”。 采用LiFePO4材料作正极的意义 目前用作锂离子电池的正极材料主要有：LiCoO2、LiMn2O4、LiNiO2及LiFePO4。这些组成电池正极材料的金属元素中，钴(Co)最贵，并且存储量不多，镍(Ni)、锰(Mn)较便宜，而铁(Fe)最便宜。正极材料的价格也与这些金属的价格行情一致。因此，采用 LiFePO4正极材料做成的锂离子电池应是最便宜的。它的另一个特点是对环境无污染。 作为可充电电池的要求是：容量高、输出电压高、良好的充放电循环性能、输出电压稳定、能大电流充放电、电化学稳定性能、使用中安全(不会因过充电、过放电及短路等操作不当而引起燃烧或爆炸)、工作温度范围宽、无毒或少毒、对环境无污染。采用LiFePO4作正极的磷酸铁锂电池在这些性能要求上都不错，特别在大放电率放电(5～10C放电)、放电电压平稳上、安全上(不燃烧、不爆炸)、寿命上(循环次数)、对环境无污染上，它是最好的，是目前最好的大电流输出动力电池。 LiFePO4电池的结构与工作原理 LiFePO4电池的内部结构如图1所示。左边是橄榄石结构的LiFePO4作为电池的正极，由铝箔与电池正极连接，中间是聚合物的隔膜，它把正极与负极隔开，但锂离子Li+可以通过而电子e-不能通过，右边是由碳(石墨)组成的电
磷酸铁锂正极材料制备方法比较
磷酸铁锂正极材料制备方法比较 A．固相法 一．高温固相法 1．流程：传统的高温固相合成法一般以亚铁盐（草酸亚铁，醋酸铁，磷酸亚铁等），磷酸盐（磷酸氢二铵，磷酸二氢铵），锂盐（碳酸锂，氢氧化锂，醋酸锂及磷酸锂等）为原料，按LiFePO4分子式的原子比进行配料，在保护气氛(氮气、氩气或它们与氢气的混合气体)中一步、二步或三步加热，冷却后可得LiFePO4粉体材料。 例1：C.H.Mi等采用一:步加热法得到包覆碳的LiFePO4，其在30℃，0.1 C 倍率下的初始放电容量达到160 mAh·g-1；例2：S.S.Zhang等采用二步加热法，以FeC:2O4·2H2O和LiH2PO4为原料，在氮气保护下先于350~380℃加热5 h形成前驱体，再在800℃下进行高温热处理，成功制备了LiFePO4/C复合材料，产物在0.02 C倍率下的放电容量为159 mAh·g-1；例3：A.S.Andersson等采用三步加热法，将由:Li2CO3、FeC2O4·2H2O 和(NH4)2HPO4组成的前驱体先在真空电炉中于300℃下预热分解，再在氮气保护下先于450℃加热10 h，再于800℃烧结36 h，产物在放电电流密度为2.3 mA·g-1时放电，室温初始放电容量在136 mAh·g-1左右；例4：Padhi等以Li2CO3，Fe(CH3COO)2，NH4H2PO4为原料，采用二步法合成了LiFePO4正极材料，其首次放电容量达110 mA·h /g；T akahashi 等以LiOH·H2O, FeC2O4·2H2O，(NH4)2HPO4为原料，在675、725、800℃下,制备出具有不同放电性能的产品,结果表明,低温条件下合成的产品放电容量较大；例5：韩国的Ho Chul Shin、Ho Jang等以碳酸锂、草酸亚铁、磷酸二氢铵为原料,添加5wt%的乙炔黑为碳源、以At+5%H2为保护气氛,在700℃下煅烧合成10h,得到碳包覆的LiFePO4材料。经检测表明,用该工艺合成的LiFePO4制备的电池放电平台在3·4-3·5V之间，0·05C首次放电比容量为150mA·h/g；例6：高飞、唐致远等以醋酸锂、草酸亚铁、磷酸二氢铵为原料,聚乙烯醇为碳源。混料球磨所得粒径细小，分布的悬浊液。然后将悬浊液采用喷雾干燥的方法制得LiFePO4前驱体,再通过高温煅烧合成LiFePO4/C正极材料，首次放电比容量最为139·4mA·h/g,并具有良好的循环性能,经10C循环50次后,比容量仅下降0·15%；例7：赵新兵、周鑫等以氢氧化锂、磷酸铁、氟化锂为原料,，聚丙烯为碳源，先在500℃下预烧，再在700℃下煅烧合成具有F掺杂的LiFePO酒精为球磨介质4/C材料，电化学测试结果表明，LiFePO3·98F0·02/C 具有最佳放电特性，在1C倍率充放电下比容量为146mA·h/g。 2．优点：工艺简单、易实现产业化 3．缺点：颗粒不均匀；晶形无规则；粒径分布范围广；实验周期长；难以控制产物的批次稳定性；在烧结过程中需要耗费大量的惰性气体来防止亚铁离子的氧化；所生产的LiFePO4粉末导电性能不好，需要添加导电剂增强其导电性能 4．改性：添加导电剂（多用蔗糖，乙炔黑，聚乙烯醇，聚丙烯等碳源）增强其导电性能二．碳热还原法 1.流程：碳热还原法也是高温固相法中的一种，是比较容易工业化的合成方法，多数以氧化铁或磷酸铁做为铁源，配以磷酸二氢锂以及蔗糖等碳源，均匀混合后，在高温和氩气或氮气保护下焙烧，碳将三价铁还原为二价铁，也就是通过碳热还原法合成磷酸铁锂。 例1: 杨绍斌等以正磷酸铁为铁源，以葡萄糖、乙炔黑为碳源，采用碳热还原法合成橄榄石型磷酸铁锂。研究发现：双碳复合掺杂样品电性能最高为148.5 mAh/g，倍率放电性能仍具有优势，10 C时容量保持率为88.1%；例2：Mich等以分析纯的FePO4和LiOH为原料，聚丙烯为还原剂，合成的材料在0.1 C及0.5 C倍率下首次放电比容量分别为160 mAh/g 和146.5 mAh/g；例3：P.P.Prosini 等以(NH4)2Fe(SO4)2和NH4H2PO4为原料首先合成FePO4，然后用LiI还原Fe3+，并在还原性气氛下(Ar:H2=95:5）于550℃加热1 h后合成了最终样品，其在0.1C倍率下的室温
磷酸铁锂正极材料项目
磷酸铁锂正极材料项目 简述 磷酸铁锂是近年来发展较快的锂电池正极材料，其分子式LiMPO4，Lithium Iron Phosphate ，简称LFP正极材料，其结构为橄榄石型结构，有高稳定性，和目前锂材料最大的不同是不含钴等贵重元素，没有毒性，原料价格低且磷、锂、铁存在于地球的资源含量丰富，不会有供料问题。其工作电压适中（3.2V）、电容量大（170mAh/g）、高放电功率、可快速充电且循环寿命长，在高温与高热环境下的稳定性高。用作电池的磷酸铁锂材料一般颜色为灰白色，经过包裹碳后成为黑色粉末。 磷酸铁锂具有以下几个重要的优点： （1）高性价比，目前，一般国内磷酸铁锂的价格为每吨25万元，国外产品的价格约在30万元以上。我们产品的性能基本上同国内外的主流产品，材料成本和消耗成本（电源，燃料和人工费用）约在8-10万左右，利润率较好。 （2）磷酸铁锂的单位容量约为钴酸锂的75%，成本只相当于钴酸锂的三分之一左右，而且没有爆炸等危险，无毒性，电池循环寿命约是锂电池的4-5倍，高于锂电池8-10倍高放电功率（可瞬间产生大电流），加上同样能量密度下整体重
量，约较锂电池减少30-50%，其在动力电池市场上有更广阔的前景。 建设主要内容： 计划建设年产6000吨磷酸铁锂材料生产基地，项目占地100亩，总建筑面积9000平方米。建设研发中心、原料库、成品库、加工车间及办公区域。项目分两期建设，其中一期总投资1亿元，形成年产2000吨磷酸铁锂材料产能。二期总投资4亿元，达到年产6000吨产能水平。购置设备有实验合成用气氛反应炉及控制设备台、高温纤维加热炉、高能量密度介质搅拌磨、无污染型介质搅拌磨、真空干燥箱、混合机、X射线沉降粒度仪、电超声法纳米粒度仪、比表面吸附仪等，设备总价2500万元。 总投资 5亿元，其中企业自筹3.5亿元，国内银行贷款1.5亿元 经济效益分析 按年生产6000吨磷酸铁锂材料计算，销售收入6000*25万元，利润总额6亿元，实现利税4亿元。
磷酸铁锂正极材料制备方法比较
磷酸铁锂正极材料制备方法比较 A.固相法 一. 高温固相法 1.流程：传统的高温固相合成法一般以亚铁盐(草酸亚铁，醋酸铁，磷酸亚铁等) ，磷酸盐(磷酸氢二铵，磷酸二氢铵)，锂盐(碳酸锂，氢氧化锂，醋酸锂及磷酸锂等)为原料，按LiFeP04分子式的原子比进行配料，在保护气氛(氮气、氩气或它们与氢气的混合气体)中一步、二步或三步加热，冷却后可得LiFeP04粉体材料。 例1: C.H.Mi等采用一：步加热法得到包覆碳的LiFeP04，其在30 C, 0.1 C 倍率下的初始放电容量达到160 mAh g-1 ;例2 : S.S.Zhang等采用二步加热法，以 FeC:2O4 2H2O和LiH2PO4为原料，在氮气保护下先于350~380 C加热5 h形成前驱体，再在800 C下进行高温热处理，成功制备了LiFePO4/C复合材料，产物在0.02 C倍率下的放 电容量为159 mAh g-1 ;例3 : A.S.Andersson等采用三步加热法，将由：Li2CO3、FeC2O4 2H2O 和(NH4)2HPO4组成的前驱体先在真空电炉中于300 C下预热分解，再在氮气保护下先于 450 C加热10 h，再于800 C烧结36 h，产物在放电电流密度为2.3 mA g-1时放电，室温初始放电容量在136 mAh g-1 左右；例4: Padhi 等以Li2CO3 , Fe(CH3COO)2 , NH4H2PO4 为原料，采用二步法合成了LiFePO4正极材料，其首次放电容量达110 mA h /g ; Takahashi 等以LiOH H2O, FeC2O4 2H2O , (NH4)2HPO4 为原料，在675、725、800 C下,制备出具有不同放电性能的产品，结果表明，低温条件下合成的产品放电容量较大；例5:韩国的Ho Chul Shin、Ho Jang等以碳酸锂、草酸亚铁、磷酸二氢铵为原料，添加5wt%的乙炔黑为碳源、以 At+5%H2为保护气氛,在700 C下煅烧合成10h,得到碳包覆的LiFePO4材料。经检测表明，用该工艺合成的LiFePO4制备的电池放电平台在3 4-3 5V之间，0 05C首次放电比容量为150mA h/g ;例 6 :高飞、唐致远等以醋酸锂、草酸亚铁、磷酸二氢铵为原料，聚乙烯醇为碳源。混料球磨所得粒径细小，分布的悬浊液。然后将悬浊液采用喷雾干燥的方法制得LiFePO4 前驱体，再通过高温煅烧合成LiFePO4/C正极材料，首次放电比容量最为139 4mA h/g,并具有良好的循环性能，经10C循环50次后，比容量仅下降0 15% ;例7:赵新兵、周鑫等以氢氧化锂、磷酸铁、氟化锂为原料，，聚丙烯为碳源，先在500 C下预烧，再在700 C下煅烧合成具有F掺杂的LiFePO酒精为球磨介质4/C材料，电化学测试结果表明，LiFePO3 98F0 02/C 具有最佳放电特性，在1C倍率充放电下比容量为146mA h/g。 2?优点：工艺简单、易实现产业化 3?缺点：颗粒不均匀；晶形无规则；粒径分布范围广；实验周期长；难以控制产物的批次 稳定性；在烧结过程中需要耗费大量的惰性气体来防止亚铁离子的氧化；所生产的LiFePO4 粉末导电性能不好，需要添加导电剂增强其导电性能 4?改性：添加导电剂(多用蔗糖，乙炔黑，聚乙烯醇，聚丙烯等碳源)增强其导电性能 二. 碳热还原法 1.流程：碳热还原法也是高温固相法中的一种，是比较容易工业化的合成方法，多数以氧化铁或磷酸铁做为铁源，配以磷酸二氢锂以及蔗糖等碳源，均匀混合后，在高温和氩气或氮气 保护下焙烧，碳将三价铁还原为二价铁，也就是通过碳热还原法合成磷酸铁锂。 例1:杨绍斌等以正磷酸铁为铁源，以葡萄糖、乙炔黑为碳源，采用碳热还原法合成橄榄石型磷酸铁锂。研究发现：双碳复合掺杂样品电性能最高为148.5 mAh/g，倍率放电性能仍具 有优势，10 C时容量保持率为88.1% ;例2 : Mich等以分析纯的FePO4和LiOH为原料，聚丙烯为还原剂，合成的材料在0.1 C及0.5 C倍率下首次放电比容量分别为160 mAh/g 和146.5 mAh/g ; 例3 : PP.Prosini 等以(NH4)2Fe(SO4)2和NH4H2PO4为原料首先合成FePO4,然后用LiI还原Fe3+，并在还原性气氛
磷酸铁锂正极材料稳定性探讨
磷酸铁锂正极材料稳定性探讨 张世杰副总工程师 中国电子科技集团公司第十八研究所 目录 引言 磷酸铁锂正极材料产业现状分析 目前磷酸铁锂正极材料批产存在的主要质量问题 产生质量问题的主要原因分析 如何提高磷酸铁锂批次稳定性 讨论 1、引言 采用磷酸铁锂正极材料制备的锂离子电池与其他正极材料制备的锂离子电池比较具有三个突出的特点：一是电池安全性好，电池在过充电、过放电、短路、针刺等试验条件下安全；二是电池充放电循环寿命长且容量保持率高，能够循环2000次且容量仍能保持90%；三是电池倍率放电能力强，可以几十倍率放电。因此，磷酸铁锂正极材料被公认为是动力锂离子电池理想正极材料，也成为世人关注的“热点”。
锂离子电池制造商在使用国产磷酸铁锂正极材料试验和生产电池过程发现：国产磷酸铁锂正极材料与国际先进同类产品相比仍有较大差距、一部分磷酸铁锂供应商提供的材料存在不同程度的质量问题、批次产品之间存在质量不稳定等问题。为此，国产磷酸铁锂正极材料质量一致性又成为人们关注的“焦点”。 如何迅速解决磷酸铁锂正极材料生产中存在的关键技术问题、工艺技术问题和产品质量问题？如何提高磷酸铁锂批生产过程产品批次不稳定问题？更是从事磷酸铁锂正极材料技术研究、产品开发、中试和批生产技术攻关工作者所面临的一大“难点”。 本报告正是针对以上人们关心和关注的问题，结合实际工作中遇到的问题，浅谈一些粗浅的见解。 2、磷酸铁锂正极材料产业现状分析 国内已经形成了一批磷酸铁锂正极材料生产商，产业初具规模，并把产品投向市场，提供给锂离子电池制造商使用。但是，大家普遍感到：目前国内磷酸铁锂正极材料批量生产技术还存在突出的工艺稳定性问题。突出表现在： 一些大的锂离子电池制造商从磷酸铁锂材料平均粒径、电极加工性、电极压实密度、实际比容量、循环寿命、倍率放电、温度特性、安全性等方面对国内几个磷酸铁锂材料供应商和Valence等国外供应商所提供的材料进行了非常系统的试验评价，客观的试验数据表明：国内磷酸铁锂批产产品与Valence等国外供应商产品比较仍有较大差距； 表1： Valence公司产品与国产产品3个主要指标对比
锂离子电池及其制备方法
锂离子电池 锂离子电池是一种充电电池，它主要依靠锂离子在正极和负极之间移动来工作。在充放电过程中，Li+在两个电极之间往返嵌入和脱嵌：充电池时，Li+从正极脱嵌，经过电解质嵌入负极，负极处于富锂状态；放电时则相反。 锂离子电池容易与下面两种电池混淆： （1）锂电池：存在锂单质。 （2）锂离子聚合物电池：用多聚物取代液态有机溶剂。 锂离子电池组成部分： 钢壳/铝壳/圆柱/软包装系列： （1）正极——活性物质一般为锰酸锂或者钴酸锂，现在又出现了镍钴锰酸锂材料，电动自行车则用磷酸铁锂，导电集流体使用厚度10--20微米的电解铝箔 （2）隔膜——一种特殊的复合膜，可以让离子通过，但却是电子的绝缘体（3）负极——活性物质为石墨，或近似石墨结构的碳，导电集流体使用厚度7-15微米的电解铜箔 （4）有机电解液——溶解有六氟磷酸锂的碳酸酯类溶剂，聚合物的则使用凝胶状电解液 （5）电池外壳——分为钢壳（现在方型很少使用）、铝壳、镀镍铁壳（圆柱电池使用）、铝塑膜（软包装）等，还有电池的盖帽，也是电池的正负极引出端。 作用机理 锂系电池分为锂电池和锂离子电池。目前手机和笔记本电脑使用的都是锂离子电池，通常人们俗称其为锂电池，而真正的锂电池由于危险性大，很少应用于日常电子产品。 锂离子电池以碳素材料为负极，以含锂的化合物作正极，没有金属锂存在，只有锂离子，这就是锂离子电池。锂离子电池是指以锂离子嵌入化合物为正极材料电池的总称。锂离子电池的充放电过程，就是锂离子的嵌入和脱嵌过程。在锂离子的嵌入和脱嵌过程中，同时伴随着与锂离子等当
量电子的嵌入和脱嵌（习惯上正极用嵌入或脱嵌表示，而负极用插入或脱插表示）。在充放电过程中，锂离子在正、负极之间往返嵌入/脱嵌和插入/脱插，被形象地称为“摇椅电池”。 工作状态和效率 锂离子电池能量密度大，平均输出电压高。自放电小，好的电池，每月在2%以下（可恢复）。没有记忆效应。工作温度范围宽为-20℃～60℃。循环性能优越、可快速充放电、充电效率高达100%，而且输出功率大。使用寿命长。不含有毒有害物质，被称为绿色电池。 化学解析： 和所有化学电池一样，锂离子电池也由三个部分组成：正极、负极和电解质。电极材料都是锂离子可以嵌入(插入)/脱嵌(脱插)的。 正极 正极材料：如上文所述，可选的正极材料很多，目前商业化产品多采用钴酸锂。不同的正极材料对照 正极反应：放电时锂离子嵌入，充电时锂离子脱嵌。充电时：LiCoO2 → Li1-x CoO2 + xLi + xe 放电时：Li1-x CoO2 + xLi + xe →LiCoO2负极 负极材料：多采用石墨。新的研究发现钛酸盐可能是更好的材料。负极反应：放电时锂离子脱插，充电时锂离子插入。充电时：xLi + xe + 6C → LixC6 放电时：LixC6 → xLi + xe + 6C
磷酸铁锂电池充放电曲线和循环曲线
磷酸铁锂电池充放电曲线和循环曲线我公司生产的磷酸铁锂电池以其无毒、无污染，高安全性，循环寿命长，充放电平台稳定等优点受到锂电池专家的关注。我公司所生产的LiFePO4动力电池在国内、外均处于领先水平，填补了国内、外大功率磷酸铁锂动力电池的空白，并获得多项国家专利。10C充放电1000次循环容量衰减在25%以内，充放电平台稳定，安全性能优良，可大电流充放电，完全解决了钴酸锂，锰酸锂等材料做动力型电池所存在的安全隐患和使用寿命问题。磷酸铁锂动力电池将取代铅酸、镍氢电池、钴酸锂和锰酸锂锂电池，引领汽车工业走进绿色时代。我公司生产的磷酸铁锂18650－1200mAh的电池充放电曲线和大电流循环曲线如下：
我公司生产的磷酸铁锂CR123A－500mAh的电池大电流循环曲线如下
新型磷酸铁锂动力电池 中心议题： ?磷酸铁锂电池的结构与工作原理 ?磷酸铁锂电池的放电特性及寿命 ?磷酸铁锂电池的使用特点 ?磷酸铁锂动力电池的应用状况 自锂离子电池问世以来，围绕它的研究、开发工作一直不断地进行着，上世纪90年代末又开发出锂聚合物电池，2002年后则推出磷酸铁锂动力电池。 锂离子电池内部主要由正极、负极、电解质及隔膜组成。正、负极及电解质材料不同及工艺上的差异使电池有不同的性能，并且有不同的名称。目前市场上的锂离子电池正极材料主要是氧化钴锂（LiCoO2），另外还有少数采用氧化锰锂(LiMn2O4)及氧化镍锂(LiNiO2)作正极材料的锂离子电池，一般将后两种正极材料的锂离子电池称为“锂锰电池”及“锂镍电池”。新开发的磷酸铁锂动力电池是用磷酸铁锂（LiFePO4）材料作电池正极的锂离子电池，它是锂离子电池家族的新成员。
磷酸铁锂生产配方及工艺
正极材料调试详细工艺流程 1.原材料检验 1.1磷酸铁：纯度99.5%以上，D90粒度小于5um ；（必须有纯度、粒度及杂质含量检 测报告） 1.2碳酸锂：纯度99.5%以上，D90粒度小于5um ； 1.3蔗糖：纯度99.5%以上，D90粒度小于5um ； 1.4纯水：电导率大于10兆欧。 1.5氮气：99.999% 1.6分散剂：聚乙二醇(PEG) 2.工艺过程 2.1磷酸铁烘干除水 （1）烘房烘干工序：不锈钢匣钵装满原料磷酸铁置入烘房，调节烘房温度220±20℃，6-10小时烘干。出料转下一工序至回转炉烧结。 （2）回转炉烧结工序：回转炉升温、通氮气达到要求后，进料（来自上工序烘房的物料），调节温度540±20℃，烧结8-12小时。 2.2研磨机混料工序 正常生产时，两台研磨机同时投入运行，两台设备具体投料和操作相同（调试时一台单独运行亦可），程序如下： （1）碳酸锂研磨：称量碳酸锂13Kg、蔗糖12Kg、纯水50Kg，混合研磨1-2小时。暂停。 （2）混合研磨：在上述混合液中加入磷酸铁50Kg，纯水25Kg，混合研磨1-3小时。停机，出料转入分散机。取样测粒度。 （3）清洗：称量100Kg纯水，分3-5次清洗研磨机，洗液全部转入分散机。 2.3分散机机物料分散工序
（1）将2.2两台研磨机混合好（或者1台研磨机两次混合）的物料约500Kg（包括清洗研磨机的物料）一起转入分散机，再加入100Kg纯水，调节搅拌速度，充分搅拌分散1-2小时，等待用泵打入喷雾干燥设备。 2.4喷雾干燥工序 （1）调节喷雾干燥设备的进口温度220±20℃，出口温度110±10℃，进料速度80Kg/hr，然后，开始进料喷雾干燥，得到干燥物料。 （2）可以按照喷雾粒度大小调节固含量为15%~30%。 2.5液压机物料压块装料 分别调节液压机的压力为150吨和175吨，在模具中装入喷雾干燥好的物料，保压一定时间，压实成块状。装入匣钵转入推板炉。同时，放入几组散装样品，与压成块状的物料进行对比。 2.6推板炉烧结 先升温，通氮气，达到气氛要求100ppm以下，将匣钵推入推板炉，按升温段300-550℃，4-6小时；恒温段750℃8-10小时；降温段6-8小时进行，出料。 2.7辊压超细磨 将推板炉烧好的物料输入超细磨，调节转速，进行辊压研磨后送入超细磨进行研磨。每批取样测试粒度。 2.8筛分、包装 将研磨物料进行筛分、包装。5Kg、25Kg两种规格。 2.9检验、入库 产品检验、贴标签入库。包括：产品名称、检验人、物料批次、日期。
磷酸铁锂电池简介
磷酸铁锂电池简介 1.磷酸铁锂电池定义 磷酸铁锂电池是指用磷酸铁锂作为正极材料的锂离子电池。 2.磷酸铁锂正极材料 磷酸铁锂作为锂离子电池用正极材料具有良好的电化学性能，充放电平台十分平稳，充放电过程中结构稳定。同时，该材料无毒、无污染、安全性能好、可在高温环境下使用、原材料来源广泛等优点，是目前电池界竞相开发研究的热点。该材料具有发上图所示的晶体结构。工作电压范围：2.5～3.6V，平台约3.3V，比钴酸锂电池3.7V低一些。由于该材料导电性差，需往磷酸铁锂颗粒内部掺入导电碳材料或导电金属微粒，或者往磷酸铁锂颗粒表面包覆导电碳材料，提高材料的电子电导率；或掺杂金属离子来提高导电性。这样材料的密度低，做成电池的体积比容量低，只有180Wh/L（钴酸锂可做到400Wh/L 以上），在小电池领域，同样尺寸电池只有现有电池容量的一半不到。 3.磷酸铁锂的优点: （1）安全。磷酸铁锂的安全性能是目前所有的材料中最好的。绝不用担心爆炸。 （2）稳定性高。包括高温充电的容量稳定性，储存性能等。这是最大的优点。 （3）环保。整个生产过程清洁无毒。所有原料都无毒。不像钴是有
毒的物质。 （4）价格便宜。 4.磷酸铁锂的缺点： （1）导电性差，目前可通过添加C或其它导电剂得到解决。即：LiFePO4/C正极。 （2）振实密度较低。一般只能达到1.3-1.5，电池极片的面密度低，所以同样型号的电池容量更低。从消费便携电子产品上看，磷酸铁锂没有前途，在特定的电池领域使用较有优势，如动力电池。 （3）制造成本偏高，在电池生产上加工困难、倍率放电不稳定(需要特定的电池工艺配合,受工艺影响很大)。 （4）技术还未成熟。由于振实密度低，比表面积大，需要改变电池先行工艺。而且电解液也需重新开发适用的电解液体系，用现有的成熟电解液难发挥其性能。没有批量配套的保护线路和充电器，较难在现有的电子设备上发挥出其特性，需要一个整体的行业整合。 5.磷酸铁锂电池产业：优势分析 （1）磷酸铁锂产业符合政府产业政策的导向，各国都把储能电池和动力电池的发展放在国家战略层面高度，配套资金和政策支持的力度很大，中国在这方面有过之而不及，过去关注镍氢电池，现在则把目光更多的集中到磷酸铁锂电池上。 （2）LFP代表了电池未来发展的方向，随着技术成熟，甚至可能成为
磷酸铁锂公司企业名录
磷酸铁锂公司企业名录 Document number：PBGCG-0857-BTDO-0089-PTT1998
1、深圳市比克电池有限公司 成立于2001年8月，美国纳斯达克上市公司，注册资本8260万美元，是一家集锂电池研发、生产、销售为一体的国家高新技术企业。比克工业园区坐落于深圳东部大鹏湾占地26万平方米，员工6000余人。 2、湖南杉杉新材料有限公司 是由宁波杉杉股份有限公司（占75%的股份）和中南大学（占25%的股份）联合创办。成立于2003年11月，锂离子电池正极材料制造商，是湖南省高新技术企业，专业致力于生产锂离子电池正极材料，以钴酸锂为主要产品，应用于便携式资讯设备如手机、笔记本电脑、移动DVD、数码相机、电动工具等领域，同时于2004年3月正式推出了锰酸锂，应用于电动交通工具等大型动力电源领域。 目前产品有钴酸锂、锰酸锂、镍钴二元系、镍钴锰三元系、磷酸铁锂等。 中国锂电池正极材料行业重点企业简介 二、中国宝安集团股份有限公司 三、厦门钨业股份有限公司 四、中信国安盟固利电源技术有限公司 五、石家庄市中洲实业总公司 六、湖南瑞翔新材料有限公司 七、宁波金和新材料有限公司 八、北京当升材料科技有限公司 九、北大先行科技产业有限公司
十、深圳市振华新材料股份有限公司 3、深圳市山木电池科技有限公司 1997年10月在广东省珠海市成立,是中国第一家专业生产可充电锂电池的厂家,2006年初,山木公司将工厂搬迁至深圳市横岗深坑村第三工业区厂B公司现主要有以下 1.圆柱电池事业部. 2.数码电池事业部. 3.动力电池事业部. 异型圆柱电池系列有直径07系,08. 10 .12 铁锂动力电车系列有400mah到１０００0mah等不同容量近１０个规格品牌mottcell型号IFR26650 基本参数 电池类型锂电池电压有效期1年 技术参数 标准容量3000mAh充放电次数2000电池容量3000mah 开路电压快速充电电流3000mA快速充电时间1h 适用范围机车型：电动自行车电动轿车电动工具标准电压 适用温度范围-20；+60 ℃直径26*65mmmm贮存温度20度 最大连续工作电流6000mah标准充电电流1500mA标准充电时间2h 品牌mottcell型号IFR42120 基本参数 使用期5年额定容量10AH 技术参数标准电压直径42 mm充放电次数1500 标准充电时间2h标准充电电流5000mA标准容量10000mAh
关于磷酸铁锂电池的知识
关于磷酸铁锂电池的知识 导读：锂离子电池的正极材料主要有钴酸锂、锰酸锂、镍酸锂、三元材料、磷酸铁锂等。其中钴酸锂是目前绝大多数锂离子电池使用的正极材料。从材料的原理上讲，磷酸铁锂也是一种嵌入/脱嵌过程，这一原理与钴酸锂，锰酸锂完全相同。 磷酸铁锂电池，是指用磷酸铁锂作为正极材料的锂离子电池。锂离子电池的正极材料主要有钴酸锂、锰酸锂、镍酸锂、三元材料、磷酸铁锂等。其中钴酸锂是目前绝大多数锂离子电池使用的正极材料。从材料的原理上讲，磷酸铁锂也是一种嵌入/脱嵌过程，这一原理与钴酸锂，锰酸锂完全相同。 1.介绍 磷酸铁锂电池属于锂离子二次电池，一个主要用途是用作动力电池，相对NI-MH、Ni-Cd电池有很大优势。 磷酸铁锂电池充放电效率较高，倍率放电情况下充放电效率可达90%以上。而铅酸电池约为80%。 2.八大优势 安全性能的改善 磷酸铁锂晶体中的P-O键稳固，难以分解，即便在高温或过充时也不会像钴酸锂一样结构崩塌发热或是形成强氧化性物质，因此拥有良好的安全性。有报告指出，实际操作中针刺或短路实验中发现有小部分
样品出现燃烧现象，但未出现一例爆炸事件，而过充实验中使用大大超出自身放电电压数倍的高电压充电，发现依然有爆炸现象。虽然如此，其过充安全性较之普通液态电解液钴酸锂电池，已大有改善。寿命的改善 磷酸铁锂电池是指用磷酸铁锂作为正极材料的锂离子电池。 长寿命铅酸电池的循环寿命在300次左右，最高也就500次，而磷酸铁锂动力电池，循环寿命达到2000次以上，标准充电(5小时率)使用，可达到2000次。同质量的铅酸电池是“新半年、旧半年、维护维护又半年”，最多也就1~1.5年时间，而磷酸铁锂电池在同样条件下使用，理论寿命将达到7~8年。综合考虑，性能价格比理论上为铅酸电池的4倍以上。大电流放电可大电流2C快速充放电，在专用充电器下，1.5C 充电40分钟内即可使电池充满，起动电流可达2C,而铅酸电池无此性能。 高温性能好 磷酸铁锂电热峰值可达350℃-500℃而锰酸锂和钴酸锂只在200℃左右。工作温度范围宽广(-20C--+75C)，有耐高温特性磷酸铁锂电热峰值可达350℃-500℃而锰酸锂和钴酸锂只在200℃左右。 大容量 具有比普通电池(铅酸等)更大的容量。5AH-1000AH(单体) 无记忆效应 可充电池在经常处于充满不放完的条件下工作，容量会迅速低于额定容量值，这种现象叫做记忆效应。像镍氢、镍镉电池存在记忆性，而
磷酸铁锂电池配方以及制作工艺
磷酸铁锂电池配方以及制作工艺 关于材料应用的一些建议和方法 一、我们推荐的配方： LiFePO4：SP：KS-6：PVDF:NMP=(90-92):(1-2):(2-1):(5-6):(120-140) 二、我们推荐的混合方案： 1.）pvdf母液的配制，5%的pvdf的nmp溶液，搅拌溶解pvdf母液时，一定要充分溶解，最好能高温（50-60度）搅拌一小时，并真空静置2小时，使高分子链充分的伸展，这时的成膜性能最好。 2.）在配置好的母液中添加KS-6,充分润湿并高速搅拌1小时，使其充分分散。利用其片状石墨的润滑作用，为下一步的SP和主材料的分散做准备。 3.）在上述溶液中加入SP,充分湿润，高速搅拌一小时，充分分散后，低速搅拌并抽真空，消除SP的加入引入的气泡。 4.）在上述溶液中加入需要加入量一半的磷酸铁锂，充分湿润，高速（转速3500转以上、线速度350-500之间）搅拌30分钟后，再加入余下材料的一半，高速搅拌60分钟，加入相当于固体材料质量20%-40%的nmp，搅拌30分钟，粘度降低后，加入余下的材料，高速搅拌2-3个小时。加入适量nmp调整浆料粘度，慢速搅拌并抽真空。 三、我们推荐的涂布参数设置、面密度设置、压实密度 涂布参数我们建议烤箱前段温度在90-100度之间，中间温区在110-120度，尾端温区在80-90度，这样极片不易出现开裂和水痕装，粘接效果也较好，关于涂布速度，以充分干燥为标准设置。我们推荐
的面密度pd60在300左右，压实密度2.1-2.4，pt30在260左右，压实密度2.0-2.2。可以保证加工性能，并兼顾到电池容量和功率。对于分切时边缘脱粉的问题，可以考虑调整辊压、分切的顺序，采用先分切，后辊压的方式，这样会降低生产效率，可以弥补粘接性能不好造成整批报废的问题。 四、我们对电池装配的建议 电芯组装是电池生产的关键环节，对电池容量的发挥、电池首次效率、电池的存储性能有较大的影响。因此在这个过程中，一定要对一些关键因素做一些重点控制，如车间粉尘控制、电池装配比控制（电池松紧度）、电池短路测试，隔膜的选择等。我们建议电池的装配比最好不要超过91%、测试电池短路时绝缘测试仪电压应该不低于200v。由于磷酸铁锂超细粉和一次颗粒很小，国产隔膜或者走私过来的次优隔膜可都能对电池的首次效率和荷电存储有较大的影响。 五、我们对电池化成和分容制度的建议 对于磷酸铁锂电池的化成，由于磷酸铁锂本征导电率较低，活化相对困难。因此应该考虑在化成前，电解液充分的浸润电极，常温搁置7个小时以上，高温（50-60）老化2个小时以上。化成时最好考虑小电流高电压化成，我们建议化成制度是： 1）0.1c恒流充电5小时，上线电压4v 2）0.2c恒流恒压充电6小时，上限电压4v 3）搁置30分钟 4）0.2c恒流放电至2.0v。
硼掺杂磷酸铁锂正极材料提高倍率
Delivered by Publishing Technology to: University of New South Wales IP: 149.171.232.34 On: Wed, 27 Feb 2013 03:01:32 Copyright American Scientific Publishers RESEARCH ARTICLE Copyright?2013American Scienti?c Publishers All rights reserved Printed in the United States of America Journal of Nanoscience and Nanotechnology V ol.13,1535–1538,2013 Research on High Rate Capabilities B-Substituted LiFePO4 Fu Wang,Yun Zhang?,and Chao Chen College of Materials Science and Engineering,Sichuan University,Chengdu610064,P.R.China LiFePO4is currently recognized as one of the most promising electrode materials for large-scale application of lithium ion batteries.However,the limitation of rate capability is believed to be intrinsic to this family of compounds due to the existence of larger tetrahedral(PO4 3?unit and quasi-hexagonal close-packed oxygen array.This paper report here a systematic investigation of the enhancement of rate performance by partly substitution of light small triangle oxyanion,(BO3 3?, for the larger tetrahedral(PO4 3?units in LiFePO4.Cathode electrode materials LiFeB X P 1?X O4? , in which X=0 3 6and9,mol%,were synthesized by solid-state method.The as-synthesized products were characterized by X-Ray Diffraction(XRD),Scanning Electron Microscope(SEM)and Electrochemical Measurements.The results showed that6mol%of boron substitution had no effect on the structure of LiFePO4material,but signi?cantly improved its rate performance.The initial discharge capacity of the LiFeB0 06P0 94O4? sample was145.62mAh/g at0.1C,and the capacity retention ratios of81%at2C and76%at5C were obtained,demonstrating that a proper amount of boron substitution(lower than6mol%)could signi?cantly improve the rate performance of LiFePO4 cathode material. Keywords:LiFePO 4 ,High Rate Capability,Li-Ion Battery,Nano-Particles,Boron. 1.INTRODUCTION LiFePO4has recently received a great deal of attention owing to their advantages of competitive high theoreti- cal capacity,good cycle stability,excellent thermal stabil- ity and low toxicity,1–3aimed at utilizing it as a cathode material for large-scale application of lithium ion batter- ies,such as electric vehicle and hybrid electric vehicle. Moreover,its voltage,about3.5V versus lithium,is com- patible with the window of a solid-polymer Li-ion elec- trolyte.However,this kind of compound is a wide-gap semiconductor(3.7eV)and has an inherently extremely low electronic conductivity(～10?9S cm?1 at room tem-perature because of the existence of larger tetrahedral (PO4 3?units and quasi-hexagonal close-packed oxygen array.1Various material processing approaches have been adopted to overcome this drawback,including methods of carbon coating,4reducing particle size to nano level,5 6 and doping with super valence cations.7The aforemen- tioned methods for improving electronic conductivity and rate capability are not the most optimistic choice and have their intrinsic limitations:the shortcomings of carbon coat- ing including the lower content of active materials in the cathode material and no actual improvement in conductiv- ity for the core of LiFePO4particles.The preparation of ?Author to whom correspondence should be addressed.nano-sized particles with a uniform size distribution are extremely dif?cult for industrial scale production.And the quantity of Fe3+/Fe2+redox couples is reduced by super valence cations substitution. LiFeBO3,as a new potential cathode material with a theoretical capacity of220mAh/g which is much larger than that of LiFePO4,has been reported to have the actual speci?c capacity of over190mAh/g at1/20C.8In addi- tion,from the thermodynamic study performed in the case of LiFeBO3,the Fe3+/Fe2+reduction couple lies between 3.1V and2.9V(vs.Li/Li+ ,demonstrating an impor-tant inductive effect of BO3group,and the electrical con- ductivity of LiFeBO3is reported to be1 5×10?4S/cm,9 which is also much higher than that of LiFePO4.10Thus, it is believed that partly replacing the tetrahedral anion units,(PO4 3?,to plane triangle oxyanion,(BO3 3?,could be signi?cantly increasing the electronic conductivity of the LiFePO4particles because of the smaller and lighter (BO3 3?and the controlled off-stoichiometry of oxygen element formed. In this regard,we proposed a new method,partly sub- stitution of boron element for phosphorus element in LiFePO4,for improving the rate capability of the cathode material.We report here a systematic investigation of the enhancement of capacity at high rates of charge and dis- charge by partly substitution of light small plane triangle J.Nanosci.Nanotechnol.2013,Vol.13,No.21533-4880/2013/13/1535/004doi:10.1166/jnn.2013.59811535
