误差校正步骤
MapGis误差校正
误差校正的意义
在图件数字化输入的过程中，通常由于操作误差，数字化设备精度、图纸变形等因素，使输入后的图形与实际图形所在的位置往往有偏差，即存在误差。
因图纸变形和数字化过程的随机误差所产生的影响，必须经过几何校正，才能消除。
因此，误差校正操作系统的操作对象是由图形矢量化后形成的Mapgis可识别的点、线、面等Mapgis文件。误差校正就是利用已知的理论标准文件，对矢量化后得到的Mapgis文件进行校正，使Mapgis文件获得与理论标准文件同样的坐标参数和精度。
误差校正与镶嵌配准的不同之处：误差校正的操作对象是由对图片矢量化后形成的Mapgis可识别的点、线、面等Mapgis文件；而镶嵌配准的操作对象是图片文件msi文件。
误差校正与镶嵌配准的相同之处：无论是误差校正还是镶嵌配准操作，都需要有作为参照的标准文件；操作过程中，都需要找对找准控制点。
总之，可以这样说，误差校正的处理能力比不上镶嵌配准处理能力，因为图片文件中包含多种要素，若是存在图片文件的标准文件，对图片文件进行镶嵌配准之后，得到校正后的图片文件msi文件，这个文件是含有坐标参数和精度的msi文件，对其矢量化后形成的点、线、面等Mapgis文件，也就含有相应的坐标参数和精度，就不用再进行误差校正了。若是没有图片文件的标准文件，就只能先对图片文件中的要素进行矢量化，之后再对矢量化后的文件，找到其标准文件，并进行误差校正。每张图片包含多种要素，若是不对图片进行镶嵌配准，可能需要多次误差校正，每次矢量化都需要进行误差校正：有时只需要图片某个要素时，只对其进行矢量化，然后进行误差校正，而用到别的要素时，还得再对这个要素矢量化，然后还得再进行误差校正。但是，若是对图片文件msi文件进行镶嵌配准了，就不必每次矢量化后，再进行误差校正了。
误差校正举例如下：蔚县1：10万底图中缺少高程点，需要对图片蔚县底图.msi中的高程点进行矢量化，之后对矢量化后得到的文件进行误差校正。
做图思路如下：由于需要进行误差校正操作，所以得考虑选好控制点、需要有作为参照的理论标准图框。控制点选择公里网的交叉点，并使其在蔚县周边均匀分布，为此，不但对高程点矢量化，而且还要对蔚县周边公里网交叉点进行矢量化；作为参照的理论标准图框是1：10万的蔚县底图的边框，这个不用重新生成标准图框了。
1、建立高程点文件，对高程点进行矢量化，得到高程点.wt文件。
2、选好图片的控制点（公里网的交叉点），建立线文件，对控制点进行矢量化，得到控制点线文件——公里网.wl。
3、生成或者选好理论标准文件，作为参照文件，在这儿是“边框及公里网”线文件，并且在“边框及公里网.wl”线文件中，对相应的控制点（公里网的交叉点）做标记（以不同的颜色标注出来）。
4、利用误差校正系统，对“高程点.wt文件和公里网.wl”进行误差校正，具体操作步骤如下：
A打开[MAPGI]主程序，进入[实用服务]模块，点击[误差校正]，即可打开图形误差校正菜单
B在[文件]菜单中，点击[打开文件]，打开“高程点.wt文件和公里网.wl”等需要被校正的文件，以及“边框及公里网.wl”等参照标准文件。
C在[文件]菜单中，点击[打开控制点]，会提醒文件名，你输入随意的一个文件名，系统会提示：“本文件不存在，是否新建”，点“是”，确定。
D点击[文件]界面左侧菜单栏上的1：1按钮，对“高程点.wt文件和公里网.wl”等需要被校正的实际文件，进行1：1的显示。
E在[控制点]菜单中，点击[设置控制点参数]，{采集数据类型}先选实际值，点确定，即对“高程点.wt文件和公里网.wl”等需要被校正的实际文件，先进行控制点的添加。
F在[控制点]菜单中，点击[选择采集文件]，将“高程点.wt文件和公里网.wl”等需要被校正的实际文件选中，点击确定
G在[控制点]菜单中，点击[A添加校正控制点]，在窗口中依次点击先前选好的控制点（如坐标点、标志点、公里网或经纬网的交叉点等），一般是按照顺时针或者逆时针方向，依次添加控制点系统会按顺序自动编号，在这儿是“公里网.wl”文件的交叉点。在这个步骤中，可以用笔记录下来控制点的位置、序号、添加顺序、以及控制点的个数。可以通过放大功能，把图放大了，添加的准确一点。可以通过菜单栏上的“添加控制点的快捷键”，添加控制点。
H实际文件的控制点添加完毕后，按照从E——G的步骤，对理论值进行添加。即在[控制点]菜单中，点击[设置控制点参数]，{采集数据类型}先选理论值，点确定，即对“边框及公里网.wl”等参照标准文件，后进行控制点的添加。
I在[控制点]菜单中，点击[选择采集文件]，将“边框及公里网.wl”等参照标准文件选中，点击确定
J在[控制点]菜单中，点击[A添加校正控制点]，在窗口中按顺序对应着添加控制点，此时需要输入实际控制点的序号。在这儿是在“边框及公里网.wl”等参照标准文件中，添加控制点，这时需要按照G步骤添加控制点的顺序，对应
着添加控制点，并写上与之相对应的一样的序号。在这个步骤中，可以用笔记录下来控制点的位置、序号、添加顺序、以及控制点的个数。可以通过放大功能，把图放大了，添加的准确一点。可以通过菜单栏上的“添加控制点的快捷键”，添加控制点。
K关闭参照的理论图框文件，在这儿是“边框及公里网.wl”等参照标准文件。
L在[控制点]菜单中，点击[S编辑校正控制点]，会弹出对话框，选择“误差校正方法”——“分块校正”，点击确定，即完成对“高程点.wt文件和公里网.wl”等需要被校正的实际文件的校正，这时需要对“高程点.wt文件和公里网.wl”等需要被校正的实际文件进行另存，才能保存校正后的文件。
这一步也可以通过[数据校正]菜单中的，[I线文件校正转换]、[N点文件校正转换]、[区文件校正转换]等来完成对线文件、点文件、区文件的校正转换，这时的校正转换，系统会自动形成新的点线面文件，即“NEWPNT.WT、NEWLIN.WL、NEWREG.WP”，保存即完成对校正后的数据的保存。
MapGis误差校正步骤
首先，打开[MAPGI]主程序，进入[实用服务]模块，点击[误差校正]，即可打开图形误差校正菜单：
1、在[文件]菜单中，点击[打开文件]，打开被校正及校准文件的点、线、区所有文件。
2、在[文件]菜单中，点击[打开控制点]，会提醒文件名，你输入随意的一个文件名，系统会提示：“本文件不存在，是否新建”，点“是”，确定。
3、在[控制点]菜单中，点击[设置控制点参数]，{采集数据类型}先选实际值，（如果要校正为理论数据，不采集校准控制点就把最下面的[采集实际值时是否输入理论值]的前面打上勾），点确定。
4、在[控制点]菜单中，点击[选择采集文件]，将用来采集的被校准图的点及线文件选黑，点确定。
5、在[控制点]菜单中，点击[添加校正控制点]，在窗口中依次点击校正点（如坐标点及标志点等），系统会按顺序自动编号。
6、在[控制点]菜单中，点击[设置控制点参数]，{采集数据类型}先选理论值，此后采集的是校准点（即模板）。如果是直接输入理论值，在上一步采集校正点时直接输入坐标值就可以了，不必有这一步。直接校正就可以。
7、在[控制点]菜单中，点击[选择采集文件]，将用来采集的校准图的点或线文件选黑，点确定。
8、在[控制点]菜单中，点击[添加校正控制点]，在窗口中依次点击校准点（顺序与第五步对应），系统会让你输入序号，按原来顺序输入相同编号。
9、在[数据校正]菜单中，分别进行点、线、区文件校正转换，当系统询问时，你选中要被校准的文件确定。
10、在[文件]菜单中，点击[另存文件]，将打开窗口中的“NEWPNT.WT、NEWLIN.WL、NEWREG.WP”，分别取名另存，即为校正后的文件了。OK~~！！
工程量偏差引起价格调整方式
工程量偏差引起价格调整方式 一、求S——调整后的某一分部分项工程费结算价（即：实际施工量*综合单价，15%以内的为原综合单价，以外的为重新调整后的综合单价） 合同履行期间，若实际工程量与招标工程量清单出现偏差，且超过15%时，调整原则为：a、工程量增加15%以上时，其增加部分的工程量的综合单价应予调低；b、当工程量减少15%以上时，减少后剩余部分的工程量的综合单价应予调高，并给出了详细的调整公式： 1、当Q1＞1.15Q0时，S=1.15Q0×P0+（Q1-1.15Q0）×P1 2、当Q1＜0.85Q0时，S=Q1×P1 式中： Q1——最终完成的工程量（应予计量的实际施工工程量）； Q0——招标工程量清单中列出的工程量； S——调整后的某一分部分项工程费结算价； P0——承包人在工程量清单中填报的综合单价； P1——按照最终完成工程量重新调整后的综合单价。 二、求P1——按照最终完成工程量重新调整后的综合单价 采用上述两式的关键是确定新的综合单价，即P1 。 确定的方法： （一）是：发承包双方协商确定； （二）是：与招标控制价相联系，当工程量偏差项目出现承包人在工程量清单中填报的综合单价与发包人招标控制价相应清单项目的综合单价偏差超过15%时，工程量偏差项目综合单价的调整可参考以下公式： 1．当P0＜P2×（1-L）×（1-15%）时，该类项目的综合单价；P1按照P2×（1-L）×（1-15%）调整。 当承包人在工程量清单中填报的综合单价＜发包人招标控制价相应项目的综合单价×[1-报 价浮动率（即让利点位）]（即打几折）×（1-15%）时， 该类项目的综合单价调整如下： 发包人招标控制价相应项目的综合单价×[1-报价浮动率（即让利点位）]（即打几折）×（1-15%）2．当P0＞P2×（1+15%）时，该类项目的综合单价：
消除系统误差的软件算法的研究
消除系统误差的软件算法的研究 摘要：一般而言，由于测量步骤的不尽完善会引起测量结果的误差，其中有的来自系统误差，有的来自随机误差。随机误差被假设来自无法预测的影响量或影响的随机的时间和空间变异。系统误差和随机误差一样无法删除，但是通常我们可以采用适当的算法来降低系统误差对测量结果的影响。 本文探讨了几种消除系统误差的软件算法。 关键词：系统误差；零位误差；增益误差；非线性校正 Research of Software algorithms to eliminate systematic errors Lou Benyue (School of Information and Electrical Engineering of CUMT,Xuzhou,Jiangsu 221008) Abstract：Generally speaking, measurement errors may be caused by imperfect measurement, some of them come from systematic errors, some from random error. Random error is assumed to come from the impact can not be predicted or influence the amount of random variation in time and space. Systematic error and random error all can not be deleted, but usually we can use appropriate algorithms to reduce system errors on the measurement results. Several software algorithms which can eliminate systematic errors was discussed in this article. Keywords:Systematic error; zero error; gain error; non-linear correction 0引言 系统误差（Systematic error）又叫做规律误差。它是在一定的测量条件下，对同一个被测尺寸进行多次重复测量时，误差值的大小和符号（正值或负值）保持不变；或者在条件变化时，按一定规律变化的误差。 认识系统误差产生原因，重点是系统非线性校正，关键是建立误差模型。我们往往无法预先知道误差模型，只能通过测量获得一组反映被测值的离散数据，利用这些离散数据建立起一个反应被测量值变化的近似数学模型(即校正模型)。 有时即使有了数学模型，例如n次多项式，但其次数过高，计算太复杂、太费时，常常要从系统的实际精度要求出发，用逼近法来降低一个已知非线性特性函数的次数，以简化数学模型，便于计算和处理。因此，误差校正模型的建立，包括了由离散数据建立模型和由复杂模型建立简化模型这两层含义。 1系统误差分析（几个概念的介绍） 系统误差:是指在相同条件下，多次测量同一量时其大小和符号保持不变或按一定规律变化的误差。 恒定系统误差:校验仪表时标准表存在的固有误差、仪表的基准误差等； 变化系统误差:仪表的零点和放大倍数的漂移、温度变化而引入的误差等； 非线性系统误差:传感器及检测电路（如电桥）被测量与输出量之间的非线性关系。 这些方法是较为常用的有效的测量校准方法，可消除或消弱系统误差对测量结果的影响。 2仪器零位误差和增益误差的校正方法
MAPGIS图像配准-图像校正
MAPGIS图像配准 . MAPGIS图像配准 2.1. 栅格图像 1.打开MapGIS主界面，点击“图像处理”----“图像分析”模块。 2.点击“文件”--“数据输入”，将其他栅格图像(bmp,jpg,tif等)转换为msi格式，选择转换数据类型，点击添加文件，添加要转换的文件到转换文件列表中，点击转换即可。 以下操作是在镶嵌融合菜单下进行 2.打开参照图像或者是点、线、面文件 3.系统会自动显示4个控制点，可以对控制点进行修改，也可以删除控制点后自己添加 4.开始添加控制点。 选添加控制点命令。利用右键切换放大和指针，左键选控制点位置，左右键来回切换进行选点，确保精度，用空格确定；然后在参照文件上选与控制点相对应的位置，方法同上，用空格确定，将有对话框提示，确定即可。 5.用以上方法继续添加其它的控制点，控制点数至少四个。可以选控制点预览命令，浏览控制点，保存控制点文件。 6.选中校正预览命令 7.选校正参数命令进行设置，默认即可。 8.选影像精校正命令，即可生成所需文件。 2.2. 矢量矫正 1.打开MapGIS主界面，打开误差校正模块。 2.打开需要配准的图层 3.打开菜单“控制点”->“设置控制点参数”，设置参数，可以选择完控制点之后统一输入理论坐标。 4.打开菜单“控制点”->“选择采集文件”，即控制点从所选择的图层文件中选取。 5.打开菜单“控制点”->“添加校正控制点”，弹出是否新建控制点文件的对话框，选择“是” 6.然后在工作区中添加控制点（一般选择坐标格网交叉点或者道路交叉点，水系交叉点等显著地物），如此重复添加控制点，一般不少于4个控制点。 7.打开菜单“控制点”->“编辑校正控制点”，弹出如下对话框，在理论X,理论Y值中输入对应控制点的理论值
MAPGIS几何校正两种方法
MAPGIS几何校的正两种方法 一、mapgis主菜单图像处理中的图像分析， 首先，将JPEG文件转化为msi文件。具体操作如下： 1，文件，数据输入，转换数据类型，选择JPEG文件，添加文件，转换，选择保存位置。 其次，进行坐标校正 2，打开图像分析，文件，打开影像，镶嵌融合，控制点信息，选中控制点，一个一个删除控制点。 3，在四个角有公里网相交的点添加控制点，在弹出的小窗口中较准确的选择控制点位置，按空格键，按照地质图中公里网数值输入X、Y坐标，确定，是。按照上面的步骤再增加两个控制点， 4，镶嵌融合，校正预览，影像校正，选择粗校正的文件保存位置。 5，然后按照第3步骤均匀的增加17个控制点，镶嵌融合，校正参数，选择多项式参数为二次多项式，影像精校正，选择精校正之后的文件存储位置。（选作） 再次，将JPEG文件矢量化 6，mapgis主菜单图像处理中图形处理，新建工程，连着三个确定，添加项目，选择文件型为mapgis图形文件（msi），选择粗校正文件，建立图层对图片进行矢量化。 最后，进行投影变化 7，mapgis主菜单图像处理中实用服务，投影变化，投影转换有两种办法，一种是单个文件进行转换，另一种是成批文件投影转换，首先，介绍第一种方法 7.1，文件，打开文件，选择wp、wt、wl其中的一种，再在矢量化结果中的文件夹中选择其中的某一个图层，P投影转换，设置当前地图参数，进行投影变换。 7.2，P投影转换，B成批文件投影转换，投影文件/目录，选择矢量化的文件，当前投影参数，设置好之后点开始投影，确定，此种方法会覆盖原有的矢量化文件（做好备份）。二、 7，第一种方法精校正完成以后，mapgis主菜单图像处理中图形处理，新建工程，连着三确定，添加项目，选择文件类型为mapgis图形文件（msi），选择精校正文件，建立图层对图片进行矢量化。 8，其他，整图变换，键盘输入参数K，变换类型全打钩，给定原点变换打钩，远点X、Y 输入地质图左下角公里值相交点的坐标，参数输入中，位移参数X、Y为原图的左下角相同点与矢量化的图相同点之间的差值，输入之后，确定。
误差校正步骤
MapGis误差校正 误差校正的意义 在图件数字化输入的过程中，通常由于操作误差，数字化设备精度、图纸变形等因素，使输入后的图形与实际图形所在的位置往往有偏差，即存在误差。 因图纸变形和数字化过程的随机误差所产生的影响，必须经过几何校正，才能消除。 因此，误差校正操作系统的操作对象是由图形矢量化后形成的Mapgis可识别的点、线、面等Mapgis文件。误差校正就是利用已知的理论标准文件，对矢量化后得到的Mapgis文件进行校正，使Mapgis文件获得与理论标准文件同样的坐标参数和精度。 误差校正与镶嵌配准的不同之处：误差校正的操作对象是由对图片矢量化后形成的Mapgis可识别的点、线、面等Mapgis文件；而镶嵌配准的操作对象是图片文件msi文件。 误差校正与镶嵌配准的相同之处：无论是误差校正还是镶嵌配准操作，都需要有作为参照的标准文件；操作过程中，都需要找对找准控制点。 总之，可以这样说，误差校正的处理能力比不上镶嵌配准处理能力，因为图片文件中包含多种要素，若是存在图片文件的标准文件，对图片文件进行镶嵌配准之后，得到校正后的图片文件msi文件，这个文件是含有坐标参数和精度的msi文件，对其矢量化后形成的点、线、面等Mapgis文件，也就含有相应的坐标参数和精度，就不用再进行误差校正了。若是没有图片文件的标准文件，就只能先对图片文件中的要素进行矢量化，之后再对矢量化后的文件，找到其标准文件，并进行误差校正。每张图片包含多种要素，若是不对图片进行镶嵌配准，可能需要多次误差校正，每次矢量化都需要进行误差校正：有时只需要图片某个要素时，只对其进行矢量化，然后进行误差校正，而用到别的要素时，还得再对这个要素矢量化，然后还得再进行误差校正。但是，若是对图片文件msi文件进行镶嵌配准了，就不必每次矢量化后，再进行误差校正了。 误差校正举例如下：蔚县1：10万底图中缺少高程点，需要对图片蔚县底图.msi中的高程点进行矢量化，之后对矢量化后得到的文件进行误差校正。 做图思路如下：由于需要进行误差校正操作，所以得考虑选好控制点、需要有作为参照的理论标准图框。控制点选择公里网的交叉点，并使其在蔚县周边均匀分布，为此，不但对高程点矢量化，而且还要对蔚县周边公里网交叉点进行矢量化；作为参照的理论标准图框是1：10万的蔚县底图的边框，这个不用重新生成标准图框了。 1、建立高程点文件，对高程点进行矢量化，得到高程点.wt文件。
消除系统误差的方法
减少系统误差的方法 消除或减少系统误差有两个基本方法。一就是事先研究系统误差的性质与大小,以修正量的方式,从测量结果中予以修正;二就是根据系统误差的性质,在测量时选择适当的测量方法,使系统误差相互抵消 而不带入测量结果。 1、采用修正值方法 对于定值系统误差可以采取修正措施。一般采用加修正值的方法。对于间接测量结果的修正,可以在每个直接测量结果上修正后,根据 函数关系式计算出测量结果。修正值可以逐一求出,也可以根据拟合曲线求出。应该指出的就是,修正值本身也有误差。所以测量结果经修正后并不就是真值,只就是比未修正的测得值更接近真值。它仍就是被测量的一个估计值,所以仍需对测量结果的不确定度作出估计。 2、从产生根源消除 用排除误差源的办法来消除系统误差就是比较好的办法。这就要求测量者对所用标准装置,测量环境条件,测量方法等进行仔细分析、研究,尽可能找出产生系统误差的根源,进而采取措施。 采用专门的方法 （1）交换法:在测量中将某些条件,如被测物的位置相互交换,使产生系统误差的原因对测量结果起相反作用,从而达到抵消系统 误差的目的。如用电桥测电阻,电桥平衡时,R X=R0(R1/R2),保持 R1、R2不变,把Rx、R0的位置互换,电桥再次平衡时,R0变成R’,
此时Rx=R0’(R2/R1)。于就是有Rx=R0`(R2/R1),由此算出的 Rx就可以消除由R1、R2带来的系统误差。 (2)替代法:替代法要求进行两次测量,第一次对被测量进行测量,达 到平衡后,在不改变测量条件情况下,立即用一个已知标准值替代被 测量,如果测量装置还能达到平衡,则被测量就等于已知标准值。如果不能达到平衡,修整使之平衡。替代法就是指直截了当地测定物理量的方法。如:利用精密天平的称重。设待测重量为x ,当天平达到平衡时所加砝码重量为Q ,天平的两臂长度各为l1 与l2 ,平衡时有x = Q ·l2/ ll 。再用已知标准砝码P 代替x , 平衡时有P = Q ·l2/ l1 ,得到x = P。若用标准砝码置换未知重量后,天平失去平衡,需加一差值△P , 才出现平衡, 这时有P + △P = Q ·l2/ l1 ,所以x = P + △P( △P 可正可负) 。这样就可消除由于天平两臂不等而带来的系统误差。 (3)补偿法:补偿法要求进行两次测量,改变测量中某些条件,使两次 测量结果中,得到误差值大小相等、符号相反,取这两次测量的算术平均值作为测量结果,从而抵消系统误差。如读数显微镜、千分尺等都存在空行程,这就是系统误差,设其为l,为消除这一误差,可从两个方向分别读数,第一次顺时针旋转,读得数据为L1,则被测量长度D 为:D=L1+l:第二次逆时针旋转读得数据为L2,则被测量长度为 D=L2-l,于就是D=(L1+L2)/2,这样系统误差l被消除,某些不等位电势、温度引起的温差电势、磁场对磁电系仪表的影响等也可以用这种办法来消除。
MAPGIS误差校正

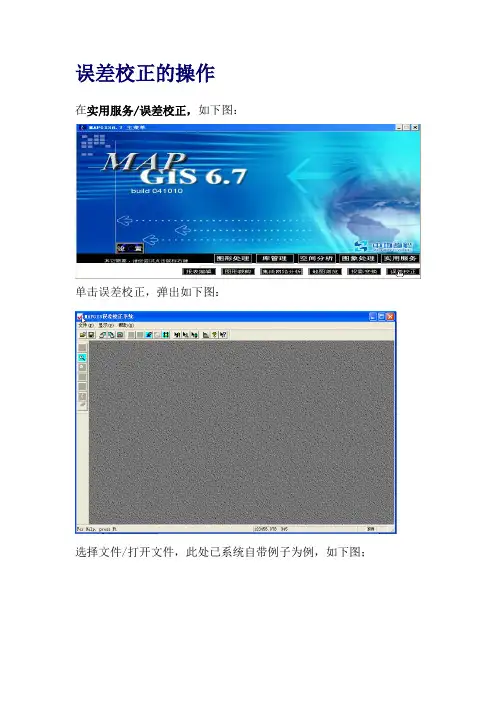

误差校正的操作 在实用服务/误差校正，如下图： 单击误差校正，弹出如下图： 选择文件/打开文件，此处已系统自带例子为例，如下图；
