风力发电系统有哪些设备组成
风力发电系统有哪些设备组成？
风力发电机根据应用场合的不同又分为并网型和离网型风力机，离网型风力发电机亦称独立运行风力机是应用在无电网地区的风力机，一般功率较小。独立运行风力机一般需要与蓄电池和其他控制装置共同组成独立运行风力机发电系统。这种独立运行系统可以是几千瓦乃至上几十千瓦解决一个村落的供电系统，也可以是几十到几百瓦的小型风力发电机组以解决一家一户的供电，我们这里主要介绍适合我国边远无电地区的小型风力发电机组。
小型风力发电机组一般由下列几部分组成：风轮、发电机、调速和调向机构、停车机构、塔架及拉索等，控制器、蓄电池、逆变器等。
①风轮：小型风力机的风轮大多用2－3个叶片组成，它是把风能转化为机械能的部件。目前风轮叶片的材质主要有两种。一种是玻璃钢材料，一般用玻璃丝布和调配好的环氧树脂在模型内手工糊制，在内腔填加一些填充材料，手工糊制适用于不同形状和变截面的叶片但手工制作费工费时，产品质量不易控制。国外小风机也采用机械化生产等截面叶片，大大提高了叶片生产的效率和产品质量。②发电机：小型风力发电机一般采用的是永磁式交流发电机，由风轮驱动发电机产生的交流电经过整流后变成可以储存在蓄电池中的直流电。
③调向机构、调速机构和停车机构：为了从风中获取能量，风轮旋转面应垂直于风向，在小型风机中，这一功能靠风力机的尾翼作为调向机构来实现。同时随着风速的增加，要对风轮的转速有所限制，这是因为一方面过快的转速会对风轮和风力机的其他部件造成损坏，另一方面也需要把发电机的功率输出限定在一定范围内。由于小型风力机的结构比较简单，目前一般采用叶轮侧偏式调速方式，这种调速机构在风速风向变化转大时容易造成风轮和尾翼的摆动，从而引起风力机的振动。因此，在风速较大时，特别是蓄电池已经充满的情况，应人工控制风力机停机。在有的小型风力机中设计有手动刹车机构，另外在实践可采用侧偏停机方式，即在尾翼上固定一软绳，当需要停机时，拉动尾翼，使风轮侧向于风向，从而达到停车的目的。
④小型风力机的塔架：一般由塔管和3-4根拉索组成,高度6-9米,也可根据当地实际情况灵活选取。
⑤蓄电池：是发电系统中的一个非常重要的部件,多采用汽车用铅酸电瓶,近年来国内有些厂家也开发出了适用于风能太阳能应用的专用铅酸蓄电池。也有选用镉镍碱性蓄电池的,但价格较贵。
⑥控制器和逆变器:风力机控制器的功能是控制和显示风力机对蓄电池的充电,以保证蓄电池不至于过充和过放,以保证蓄电池的正常使用和整个系统的可靠工作。目前风力机控制器一般都附带一个耗能负载,它的作用是在蓄电池瓶已充满,外部负荷很小时来吸纳风力机发出的电能。
⑦逆变器:逆变器是把直流电(12V、24V、36V、48V)变成220V交流电的装置,因为目前市场上很多用电器是220V供电的,因此这一装置在很多应用场合是必须的。
家用小型风力发电系统的初步设计
2015年度本科生毕业论文（设计） 家用小型风力发电系统的初步设计 院－系：工学院 专业：电气工程与其自动化 年级：2011级 学生姓名： 学号： 导师与职称： 2015年6月
2015 Annual Graduation Thesis (Project) of the College Undergraduate The preliminary design of small household wind power generation system Department:Electrical Engineering and Automation Major:Institute of Technology Grade:2011 Student’s Name:Xu Yun Dong Student No.:2 Tutor:The lecturer Hua Jing Finished by June, 2015
摘要 风能作为一种清洁的可再生能源正逐渐受到了人们的重视，风力发电也成为了时下的朝阳产业。本论文详细阐明了小型独立风力发电系统的设计方案，对风力发电机组的结构和电能的变换与继电控制电路做了初步的研究。 本论文首先介绍了课题的目的和意义，综述了国内外风力发电的发展概况，简要概括了风力发电相关技术的发展状况，论述了常见小型风力发电系统的基本组成和各部分的作用，同时对本论文的系统方案做了简要的概括，着重分析了整流电路与Buck降压电路的配合，蓄电池充放电继电保护以与电能输出的有效性等。还引入了市电切换电路，作为在发电机故障或蓄电池电量不足的情况下为负载供电。为了使能量的利用达到最大化，本系统还引入了并网电路。所以本论文设计的小型风力发电机组不但适合偏远的地区，也适合市区家庭使用。 本文提出的解决方案为：风力传动装置带动三相永磁交流发电机，然后通过AC—DC—DC—AC变换为交流电，并且考虑到风力的不稳定性，在系统中并入蓄电池组和稳压器，通过继电控制电路的监控以实现系统的自动控制，同时并入市电投切，保证系统在风能充足时可蓄能，在风能不充足时亦可为负载供电。系统的运行状况采用继电控制电路监控和切换。 本论文的重点在于继电控制电路的设计，并对各种不同风力情况下系统的运行状况进行了全面而严谨的分析。 关键词：小型风力发电机组；整流：逆变；继电控制：蓄电池
小型风力发电机的构造原理
小型风力发电机介绍 一，小型风力发电机的使用条件 小型风力发电机一般应在风力资源较丰富的地区使用。即年平均风速在3m／s以上，全年3-20m／s有效风速累计时数3000h以上；全年3-20m／s平均有效风能密度lOOW／m2以上。在选择使用风力发电机时，要做到心中有数，避免盲目性，这样才能充分地利用当地的风力资源，最大限度地发挥风力发电机的效率，取得较高的经济效益。 应该指出的是，在风力资源丰富地区，最好选择风机额定设计风速与当地最佳设计风速相吻合的风力发电机。如能做到这一点无论是从风力机的选择上，还是利用风力资源的经济意义上都有重要的意义。风洞试验证明，风轮的转换功率与风速的立方成正比，也就是说，风速对功率影响最大。例如，在当地最佳设计风速为6m／s的地区，安装一台额定设计风速为8m／s的风力发电机，结果其年额定输出功率只达到原设计输出功率的42％，也就是说，风力发电机额定输出功率较设计值降低了58%。若选用的风力发电机额定设计风速越高，那么其额定功率输出的效果就越加不理想。但也必须指出，风力发电机额定设计风速偏低，其风轮直径、电机相对要增大，整机造价相应也就加大．从制造和产品的经济意义上考虑都是不合算的。 二，小型风力发电执使用的一般要求 目前，小型风力发电机都采用蓄电池贮能，家用电器的用电都由蓄电池提供。所以，用电时总的原则是，蓄电池放电后能及时由风力发电机给以补充。也就是说，蓄电池充入的电量和用电器所需消耗的电量要大致相等(一般以日计算)。下面举一例说明这一问题：某地区使用了一台风力发电机，额定风速输出功率为IOOW,假设，该地区某日相当于额定风速的风力吹刮时数连续为4h，则该风机日输出并贮存到蓄电池里的能量为400Wh。考虑到铅蓄电池的转换效率为70%，则用户用电器实际可利用的能量280Wh。如果该用户使用的电器有： (1)15W灯泡两只，使用4h，耗能为120Wh； (Z)35W电视机一台，使用3h，耗能为105Wh； (3)15W收录机一台，使用4h，耗能为60Wh。 以上总耗能为285Wh。 这样，用电器日总耗能比风力发电机所能提供的能量超出了5Wh，也就是出现了所谓的“入不付出”用电；这种入不付出的用电，将会使蓄电池处在亏电的状态下工作。如果经常长时间地这么用电，将会使蓄电池严重亏电而损坏，缩短其使用寿命。 上例，是假定风力发电机在额定风速状击下的用电情况，而实际上，由于风的多变性，间歇性，风既有大小的不同(风速)又有吹刮时间长短的不同(风频)。所以，在使用用电器时要做到风况好时可适当多用电，风况差时少用电。这就需要用户在使用时认真总结经验。 另外，有条件的地区和用户可备一台千瓦级的柴油发电机组，当风况差的时候给蓄电池补充充电，做到蓄电池不间断地供电。 三，小型风力发电机的合理配套
风力发电系统设计
课程设计 设计题目：小型风力发电系统设计 姓名郭国亮 院系食品工程学院 专业热能与动力工程 年级热能本1202 学号20122916100 指导教师刘启一 2015年12 月13 日
第一章：风力发电系统设计的概况 1.1设计的目及意义： 1）了解风力发电系统的原理和运行流程。 2）设计小型的风力系统满足地方需要。 3）为了解决能源危机和环境保护、气候变暖等各方面的问题，大力推广可再生能源发展的必要性。 1.2设计原则： 1）可再生，且清洁无污染。 2）风速随时变化，风电机组承受着十分恶劣的交变载荷。 3）风电的不稳定性会给电网或负载带来一定的冲击影响。风力发电的运行方式主要有两种：一类是独立运行的供电系统，即在电网未通达的地区，用小型发电机组为蓄电池充电，再通过逆变器转换为交流电向终端电器供电；另一类是作为常规电网的电源，与电网并联运行。 1.3设计条件： 设计一个10 KW并网的风力发电系统和控制系统。 1.4发电系统设计方案： 1）恒速恒频发电系统。 2）变速恒频发电系统。 1.5烟台当地风资源概要： 1）烟台地理位置： 烟台市位于胶东半岛北缘，中心地理位置约为：北纬37.8，东经121.23，受季风环流的控制和其他天气形势的影响，该地区的风力资源十分丰富。 如表：2014 ~ 2003年烟台市，全市平均气温 2003年12.5 ℃2009年13.0 ℃ 2004年12.7 ℃2010年12.2 ℃ 2005年12.5 ℃2011年12.1 ℃ 2006年13.1 ℃2012年12.2 ℃ 2007年13.4 ℃2013年12.6 ℃ 2008年12.7 ℃2014年13.4 ℃ 由此可得，历年平均气温为7. 12℃ 烟台历年平均风速： 年份风速（m/s) 年份风速（m/s) 年份风速（m/s) 1988 4.1 1994 3.4 2000 3.2 1989 3.7 1995 3.4 2001 3.3
250 小型风力发电机总体结构的设计
第一章 概述 1.1 风力发电机概况 风能的利用有着悠久的历史。 近年来, 资源的短缺和环境的日趋恶化使世界各国开始重 视开发和利用可再生、 且无污染的风能资源。自80年代以来, 风能利用的主要趋势是风力发 电。风力发电最初出现在边远地区, 应用的方式主要有: 1) 单独使用小型风力发电机供家 庭住宅使用; 2) 风力发电机与其它电源联用可为海上导航设备和远距离通信设备供电; 3) 并入地方孤立小电网为乡村供电。 随着现代技术的发展, 风力发电迅猛发展。以机组大型化(50kW～ 2MW )、集中安装和 控制为特点的风电场(也称风力田、风田) 成为主要的发展方向。20 年来, 世界上已有近30 个国家开发建设了风电场(是前期总数的3 倍) , 风电场总装机容量约1400 万kW (是前期总 数的100 倍)。目前, 德国、美国、丹麦以及亚洲的印度位居风力发电总装机容量前列, 且 未来计划投资有增无减。美国能源部预测2010 年风电至少达到国内电力消耗的10%。欧盟5 国要在2000～ 2002 年达到本国总发电量的10%左右, 丹麦甚至计划2030 年要达到40%。 中国是一个风力资源丰富的国家, 风力发电潜力巨大。据1998 年统计, 风力风电累计 装机22.36万kW , 仅占全国电网发电总装机的0.081% , 相对于可开发风能资源的开发率仅 为0.088%。 中国第一座风力发电场于1986 年在山东荣成落成, 总装机较小, 为3×55kW。到1993 年我国风电场总装机容量达17.1MW , 1999 年底, 我国共建了24 个风力发电场, 总装机 268MW。我国风力发电场主要分布在风能资源比较丰富的东南沿海、西北、东北和华北地区, 其中风电装机容量最多的是新疆已达72.35kW。在未来2～ 3 年内, 我国计划新增风电场装 机容量将在800MW 以上, 并且将会出现300～ 400MW 的特大型风力发电场。 1.2 风力发电机的研究现状 1.2.1 国外风力发电机的研制情况 美国从1974年起对风能进行系统的研究，能源部对风能项目的投资累计已达到25亿美 元。许多著名大学和研究机构都参加了风能的研究开发，目前己安装了8个巨型风力发电机 组。到19%年末，风力发电总装机容量己达到170x 4 10 kw，所提供的电力占全美电力需求量 的10%，居世界之首位，主要集中在加利福尼亚州。美国国会己通过了能源政策法，在能源 部的规划下， 将会改变风力发电集中于加利福尼亚的局面，在年平均风速达5.6m/s的中西部 12个州将建风力电站。据能源部预测，在未来15年内，风电将增加6倍。在今后2年内，在怀 俄明、伊阿华、明尼苏达、得克萨斯、佛蒙特、缅因州等修建大型风电场，这些风电场将使 美国风力发电能力再增加40x 4 10 kw， 预计到2010年， 风力发电总装机容量将达到630x 4 10 kw， 可满足全美电力需求量的25%。 德国是欧洲风力发电增长最快的国家，近年风力发电量急增，尤其沿海各州，风力发电 发展迅速，己超过丹麦，成为世界第二。到1995年己建成1035座风力发电装置，装机容量 49.4x 4 10 kw，1996年新装机约950座，装机容量为48x 4 10 kw，到19%年底德国己拥有4500座 风力发电装置，总装机容量达到约160x 4 10 kw，1997年估计可增加5x 4 10 kw，可为20多万个 家庭提供日常用电。这些风力发电装置中的1600个是政府投资建设的。装机容量超过1OO0kW 的风电场有250个，300OkW的最大风电场已投入使用，发电能力63x 4 10 kw，西部5x 4 10 kw风
风力发电系统有哪些设备组成

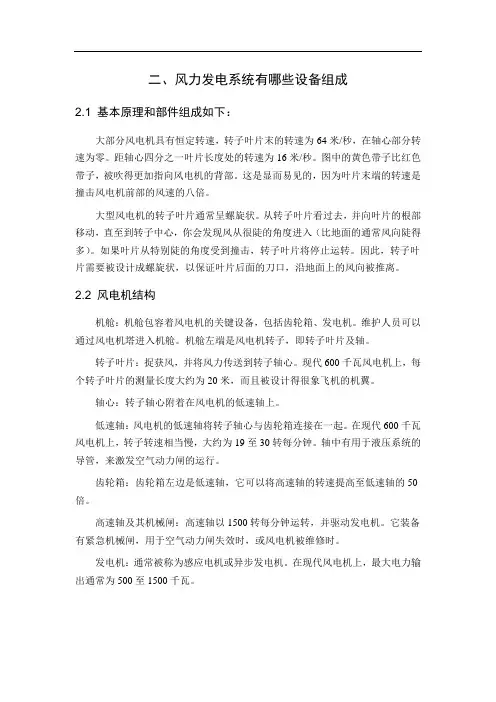

二、风力发电系统有哪些设备组成 2.1 基本原理和部件组成如下： 大部分风电机具有恒定转速，转子叶片末的转速为64米/秒，在轴心部分转速为零。距轴心四分之一叶片长度处的转速为16米/秒。图中的黄色带子比红色带子，被吹得更加指向风电机的背部。这是显而易见的，因为叶片末端的转速是撞击风电机前部的风速的八倍。 大型风电机的转子叶片通常呈螺旋状。从转子叶片看过去，并向叶片的根部移动，直至到转子中心，你会发现风从很陡的角度进入（比地面的通常风向陡得多）。如果叶片从特别陡的角度受到撞击，转子叶片将停止运转。因此，转子叶片需要被设计成螺旋状，以保证叶片后面的刀口，沿地面上的风向被推离。 2.2 风电机结构 机舱：机舱包容着风电机的关键设备，包括齿轮箱、发电机。维护人员可以通过风电机塔进入机舱。机舱左端是风电机转子，即转子叶片及轴。 转子叶片：捉获风，并将风力传送到转子轴心。现代600千瓦风电机上，每个转子叶片的测量长度大约为20米，而且被设计得很象飞机的机翼。 轴心：转子轴心附着在风电机的低速轴上。 低速轴：风电机的低速轴将转子轴心与齿轮箱连接在一起。在现代600千瓦风电机上，转子转速相当慢，大约为19至30转每分钟。轴中有用于液压系统的导管，来激发空气动力闸的运行。 齿轮箱：齿轮箱左边是低速轴，它可以将高速轴的转速提高至低速轴的50倍。 高速轴及其机械闸：高速轴以1500转每分钟运转，并驱动发电机。它装备有紧急机械闸，用于空气动力闸失效时，或风电机被维修时。 发电机：通常被称为感应电机或异步发电机。在现代风电机上，最大电力输出通常为500至1500千瓦。
