综合布线图纸绘制
综合布线图纸绘制 Prepared on 22 November 2020
实验要求:
使用Office Visio 2003进行绘制.
1、网络拓扑结构
要求宿舍楼网络系统通过校园网接入Internet。校园网和Internet之间有防火墙。
2、宿舍楼综合布线系统图

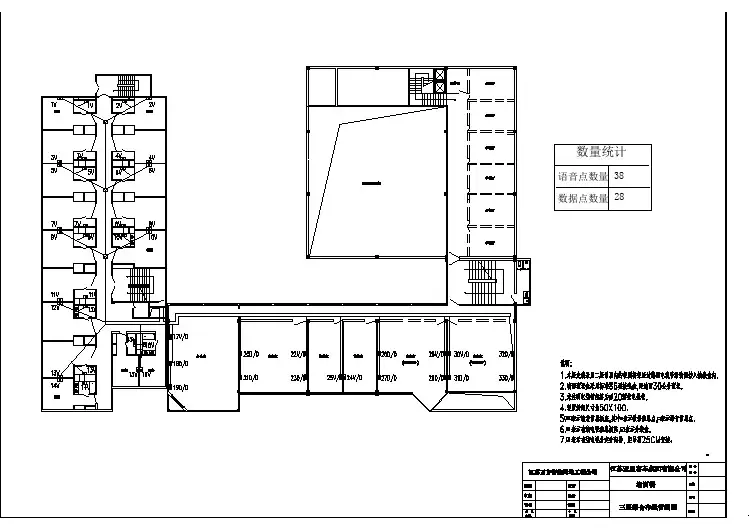

3、楼层信息点分布图
4、机柜设备布局图
机柜示意图中应该包括以下主要设备:交换机、路由器、服务器、配线架、理线架等。
电气施工图图纸符号大全
配电箱符号
线路敷设符号
常用电气元件文字符号表
电缆型号 NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。 你学习一下下面的电缆基础知识就知道了！ 一、电缆型号由下面字母属性组成 （1）类别： H——市内通信电缆 HP——配线电缆 HJ——局用电缆 （2）绝缘： Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层：
A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征： T——石油膏填充 G——高频隔离 C——自承式 （5）外护层： 23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层 常用电缆规格型号 一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线) BV -铜芯聚氯乙烯绝缘电缆（电线） BLV-铝芯聚氯乙烯绝缘电缆（电线） BVR-铜芯聚氯乙烯绝缘电缆（电线） BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线） BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线） BV-90-铜芯耐热90℃聚乙烯绝缘电线 本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线） 二、低烟无卤系列产品 低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
建筑总图施工图设计步骤和制图规范
1．图纸目录 2.设计说明 主要技术经济指标表 这些表可列在总平面布置图上。 3.总平面布置图 一、城市坐标网、场地建筑坐标网、坐标值 二、场地四界的城市坐标和场地建筑坐标（或注尺寸）。 三、建筑物、构筑物（人防工程、化粪池等隐蔽工程以虚线表示）定位的场地建筑坐标（或相互关系尺寸）、名称（或编号）、室内标高及层数； 四、拆除旧建筑的范围边界、相邻单位的有关建筑物、构筑物的使用性质、耐火等级及层数 五、道路、铁路和明沟等的控制点（起点、转折点、终点等）的场地建筑坐标（或相互关系尺寸）和标高、坡向箭头、平曲线要素等； 六、指北针、风玫瑰； 七、建筑物、构筑物使用编号时，列“建筑物、构筑物名称编号表； 八、说明栏内。尺寸单位、比例、城市坐标系统和高程系统的名称、城市坐标网与场地建筑坐标网的相互关系、补充图例、施工图的设计依据等． 4.竖向设计图 一、地形等高线和地物； 二、场地建筑坐标网、坐标值； 三、场地外围的道路、铁路、河渠或地面的关键性标高； 四、建筑物、构筑物的名称（或编号）、室内外设计标高(包括铁路专用线设计标高）； 五、道路、铁路和明沟的起点、变坡点、转折点和终点等的设计标高（道路在路面中、铁路在轨项、阴沟在沟项和沟底）、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性坐标．道路注明单面坡或双面坡； 六、挡土墙、护坡或土坡等构筑物的坡顶和坡脚的设计标高。 七、用高距0.10-0.50米的设计等高线表示设计地面起伏状况，或用坡向箭头表明设计地面坡向。 八、指北针； 九、说明栏内。尺寸单位、比例、高程系统的名称、补充图例等；
十、当工程简单，本图与总平面布置图可合并绘制．如路网复杂时，可按上述有关技术条件等内容，单独绘制道路平面图． 5.土方工程图 一、地形等高线、原有的主要地形、地物； 二、场地建筑坐标网、坐标值； 三、场地四界的城市坐标和场地建筑坐标（或注尺寸）； 四、设计的主要建筑物、构筑物； 五、高距为0.25-1.00米的设计等高线 六、20米x 20米或40米X 40米方格网，各方格点的原地面标高、设计标高、填挖高度、填区和挖区间的分界线、各方格土方量、总土方量； 七、土方工程平衡表； 八、指北针； 九、说明栏内。尺寸单位、比例、补充图例、坐标和高程系统名称、弃土和取土地点、运距、施工要求等； 十、本图亦可用其他方法表示，但应便于平整场地的施工 十一、场地不进行初平时可不出图，但在竖向设计图上须说明土方工程数量。如场地需进行机械或人工初平时，须正式出图． 6.管道综合图 一、绘出总平面布置图； 二、场地四界的场地建筑坐标（或注尺寸）； 三、各管线的平面布置、注明各管线与建筑物、构筑物的距离尺寸和管线的间距尺寸 四、场外管线接入点的位置及其城市和场地建筑坐标。 五、指北针； 六、当管线布置涉及范围少于三个设备专业时，在总平面布置蓝图上绘制草图，不正式出图。如涉及范围在三个或三个以上设备专业时，对干管干线进行平面综合，须正式出图；管线交叉密集的部分地点，适当增加断面图，表明管线与建筑物、构筑物、绿化之间以及合线之间的距离，并注明管道及地沟等的设计标高。 七、说明栏内：尺寸单位、比例、补充图例。 7.绿化布置图 一、绘出总干面布置图； 二、场地四界的场地建筑坐标（或注尺寸） 三、植物种类及名称、行距和株距尺寸、群栽位置范围、与建筑物、构筑物、道路或地上管线的距离尺寸、各类植物数量（列表或旁注）； 四、建筑小品和美化构筑物的位置、场地建筑坐标（或与建筑物、构筑物的
综合布线系统施工图纸的识读
《综合布线系统施工图纸的识读》 1、综合布线图例符号 2、请阅读下图，完成填空内容。 CD-BD室外埋管布线，BD-FD1地板埋管布线，BD-FD2，BD-FD3建筑物墙面埋管布线，FD-TO一层为地面埋管布线，沿墙壁暗管布线到TO插座底盒；二层为明槽暗管布线方式，楼道为明装线槽或者桥架，室内沿隔墙暗管布线到TO插座底盒；三层在吊顶上暗装桥架，沿隔墙暗管布线到TO插座底盒。 （1）表示___________。 （2）表示___________，可以选择单口或双口网络插座。 （3）“—”表示__________， CD-BD为四芯单模室外光缆，BD-FD为4对双绞线电缆， FD-TO为__________。 （4）此项目用到了哪些布线方式？
3、请描述下图。 4、你知道“BV-0.45/0.75-3X2.5 CT-400x200/PVC25 WC/FC”的意义吗？ BV： 0.45/0.75： 3X2.5：CT： 400x200/PVC25：WC/FC： 5、下图是42U机柜内配线架布置示意图，请完成下段填写。 机柜上部布置_______配线架, 中问布置______________,下部 布置______________配线架,适 用于网络设备比较少、比较轻的 情况。机柜内光纤配线架应靠近 网络设备,放置在网络设备的上 面或下面,以减少对光纤跳线的 长度要求。 实际工程中机柜的布置方式很 多,以保证系统正常运行、维护 方便为原则。例如,对于对温度 比较敏感的网络设备,为了避免 网络设备因过热而损坏,可以将 网营者作进线引入时,进线问的 长度根据盘留光缆络设备紧靠 机柜顶部的风扇,利用风降低网 络设备的温度,保证系统正常运 行。
施工图纸上的符号
施工图纸上的符号，1分钟都看懂! 钢筋平法图集常用符号解释 ，la：非抗震构件的钢筋锚固长度。 ?laE：抗震构件的钢筋锚固长度。 * bw:剪力墙的厚度。 ?bf:转角处的暗柱的厚度。 ?In：梁的净跨度。 ?IIE :钢筋的搭接长度。 * he：支座的净宽度。 * ":为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间 距：一级不宜大于100mm, * 二级不宜大于150mm。 * bf:剪力墙厚度。 * be：端柱端头的宽度。 * bw:剪力墙厚度。 * lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、 1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。 * In：梁跨度值。 lae：纵向受拉钢筋抗震锚固长度
? la：受拉钢筋最小锚固长度。 ?lle：纵向受拉钢筋抗震（绑扎）搭接长度。 ?ll：纵向受拉钢筋非抗震绑扎搭接长度。 ?lni：梁本跨的净跨值。 hac：暗柱长度。 Hn：所在楼层的柱净高。 he：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽 度 hw：抗震剪力墙墙肢的长度（也表示梁净高）。 hb：梁截面高度。 Ac:为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。各类结构构件名称代码 柱 KZ-框架柱 KZZ-框支柱 XZ-芯柱 LZ-梁上柱 QZ-剪力墙上柱 剪力墙 （1）墙柱
YDZ-约束边缘端柱 YAZ-约束边缘暗柱 YYZ-约束边缘翼墙柱 YJZ-约束边缘转角柱 GDZ-构造边缘端柱 GAZ-构造边缘暗柱 GYZ-构造边缘翼墙柱 GJZ-构造边缘转角柱 AZ-非边缘暗柱 FBZ-扶壁柱 （2）墙身 Q-剪力墙 （3）墙梁 LL-连梁（无交叉暗撑、钢筋） LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋） LL（JX）连梁（交叉斜筋配筋） LL（DX ）连梁（集中对角斜筋配筋）
室内方案设计的步骤
室内方案设计的步骤 方案设计是设计中的重要阶段，是一个极富有创造性的设计阶段，同时也是一个十分复杂的问题，它涉及到设计者的知识水平、经验、灵感和想象力等。小编整理的室内方案设计，供参考！ 1、量尺寸； 2、平面布局； 3、建模； 4、材质； 5、灯光； 6、渲染； 7、PS后期。 AutoCAD ：通过介绍CAD 软件在室内设计领域内的基本用途，基本操作方式，并通过多种有代表性的室内设计案例的绘制，使学员按照行业规范利用计算机及应用软件来绘制室内设计平面图、立面图、轴测图、节点图、大样图等全套施工图。 @、设置单位和比例 @、设置图形界限 @、窗口缩放@、建立图层 @、设置线性和文字样式等 ※3DS MAX ：介绍3D 软件在制作建筑装饰效果图中的操
作知识、操作技巧，及在室内设计领域中的应用，并详细讲述有代表性的室内设计部件绘制及局部和整体效果图的绘 制，学成后学员能通过该软件将自己的设计方案绘制成逼真的建筑装饰效果图。 @、设置单位 @、建模 @、附材质 @、贴图 @、布置灯光 @、渲染 ※Lightscape 该软件是一个功能较强的可视化设计软件，它同时提供了较强的图块和灯光处理功能，是一个专业的光照模型系统及专业的渲染软件。主要用于效果图后期渲染。 ※Photoshop ：主要介绍该软件在绘制室内设计效果图后期处理及操作方法，包括灯光、色彩、照明等方面。 设计准备阶段主要是接受委托任务书，签订合同，或者根据标书要求参加投标；明确设计期限并制定设计计划进度安排，考虑各有关工种的配合与协调；明确设计任务和要求，如室内设计任务的使用性质、功能特点、设计规模、等级标准、总造价，根据任务的使用性质所需创造的室内环境氛围、文化内涵或艺术风格等； 熟悉设计有关的规范和定额标准，收集分析必要的资料和信
水电安装图纸符号
水电安装图纸符号SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 CE:沿顶板明敷 F:暗敷在地板内 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线): A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 ①线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设
②线路明敷部位代号 LM—沿屋架或屋架下弦敷设ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内安装
(4)设备标注方法’ ⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示2根导线 表示3根导线 表示n根导线 ⑦照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中： a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，m f--安装方式
L--光源种类，白炽灯或荧光灯 ZR代表阻燃-BV代表铜芯独股线-2*2.5代表2条2.5平方毫米直径的线+BVR代表铜芯多股线-1*2.5代表一条 2.5平方毫米直径的线)PC20 代表塑料管直径是20毫米的WC 代表暗敷在墙内CC 代表暗敷在屋面和顶板内FC 代表暗敷在地面或地板内BC 代表暗敷在梁内 YJV代表聚氯乙烯交联电缆(5*4)代表5条4平方毫米电缆CT代表在电缆桥架内敷设/SC25代表钢管直径25毫米的 塑料线槽敷设PR 穿电线管敷设MT 穿阻燃半硬聚氯乙烯管敷设FPC 硬质塑料管敷设 PC 半硬质塑料管敷设PEC 沿墙面敷设WS 用钢索敷设K 薄壁电线管敷设TC 水煤气管敷设SC 直接埋地DB 混凝土排管敷设CE 金属线槽敷设MR 电缆桥架（或托盘）内敷设CT 瓷夹敷设PL 塑制夹敷设PCL 蛇皮管敷设CP 瓷瓶或瓷柱绝缘子敷设K 2、表示线路敷设部位的文字代号：沿钢索敷设SR 沿屋架或层架下弦敷设BE 沿柱敷设CLE 沿墙敷设WE 沿天棚敷设CE 在能进人的吊顶内敷设ACE 暗敷在梁内BC 暗敷在柱内CLC 暗敷在墙内WC 暗敷在屋面内或顶棚内CC 暗敷在地面或地板内FC 暗敷在不能进人的吊顶内AC 以上内容由同辉水电暖安装工程有限公司提供
综合布线系统的设计思路与施工的基本方法
综合布线系统的设计思路与施工的基本方法 摘要：综合布线是智能建筑的“信息高速公路”,综合布线系统的组合要素,综合布线系统的设计思路及施工。 关键词：综合布线；系统；拓扑结构 综合布线是一个模块化的、灵活性极高的建筑内或建筑物群之间的信息传输通道，是智能建筑的“信息高速公路”。它包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部。综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电器保护设备等。这些部件可用来构筑各种子系统，他们都有自己各自的用途，不仅易于实施，而且能随需求的变化而平稳升级。一个良好的综合布线对其服务的设备应具有一定的独立性，并能连接许多不同的应用设备，如模拟式或数字式机的公共系统设备，也应能支持图像等设备。 1 综合布线系统的组合要素 综合布线采用模块化的结构。按每个模块的作用，可把它划分６个部分，这６个部分可以概括为“一间、二区、三个子系统”即设备间；工作区；管理区；水平子系统；干线子系统；建筑群干线子系统。 1.1设备间 设备间是在每一栋大楼的适当地点放置综合布线线缆和相关连接硬件及应用设备的场所。为了便于设备搬运，设备间最好位于每一栋大楼的第二层或第三层。在设备间内，可把公共系统的各种设备互相连起来。如电信部门的中继线和公共系统设备。设备间还包括建筑物的入口区的设备或电器保护装置及其连接到符合要求的建筑物接地点。它相当于电话系统的站内配线设备及电缆、导线连接部分。 1.2工作区 工作区是放置应用系统终端设备的地方。它由终端设备接到信息插座的连线（或接插软线）组成，它用接插软线在终端设备和信息插座之间搭接。它相当于电话系统中连接电话机的用户线及电话机终端部分。在进行终端设备和信息插座连接时，可能需要某种电器转换装置。如：适配器，可使不同尺寸和类型的插头与信息插座相匹配，提供引线的重新排列，可使多对电缆分成较小的几股，使终端设备与信息插座相连接。 工作区布线是用接插软线把终端设备连接到工作区的插座上。工作区布线随着应用系统的终端设备不同而改变,因此它是非永久性的。 1.3 管理区 管理区在配线间或设备间的配线区域,它采用交联和互连等方式，管理干线子系统和水平子系统的线缆。管理区为连通各个子系统提供连接手段，它相当于电话系统中的每层配线箱或电话分线盒部分。管理子系统应由交接间的配线设备，输入／输出设备组成。 1.4 水平子系统 水平子系统是将干线子系统经配线间的管理区连接并延伸到工作区的信息插座。水平子系统与干线子系统的区别在于，水平子系统总处于同一层上，线缆一端接在配线间的配线架上，另一端接在信息插座上。在建筑物内，干线子系统总是位于垂直的弱电井内或垂直的弱电间内。并采用大对数电缆或光缆，而水平子系统多为４对双绞电缆。这些双绞电缆能支持大多数终端设备。在需要较宽带应用时，水平子系统也可以采用“光纤到桌面”的方案。当水平工作面积较大时，在这个区域可设置二级交接间。这种情况的水平线缆一端接在楼层配线间的配线架上，另一端还要通过二级交接间的配线架连接后，再端接到信息插座上。 1.5 干线子系统 干线子系统是由设备间和楼层配线间之间的连接线缆组成。采用大对数双绞电缆或光缆，两端
施工图常用符号及图例大全(收藏备查)
施工图常用符号及图例大全（收藏备查） 一、识图 1、先读首页图：从首页图中的图纸目录中，可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张，每张图纸的图名及图号。 2、阅读设计总说明：从中可了解设计的依据、设计标准以及施工中的基本要求，也可了解到图中没有绘出而设计人员认为应该说明的内容。 3、建筑施工图——结构施工图——设备施工图顺序逐张阅读。 4、在各类专业图纸阅读中，基本图和详图要对照阅读，看清楚各专业图纸表示的主要内容。 5、如果建筑施工图和结构施工图发生矛盾，应以结构施工图为准（构件尺寸），以保证建筑物的强度和施工质量。 二、建筑符号 1、定位轴线 （1）作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 （2）定位轴线的编号 横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写；
平面图上定位轴线的编号，宜标注在图样的下方与左侧，在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号； 对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示:
2、索引符号与详图符号 详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 3、标高符号 标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。 相对标高：以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高：指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。
建筑图纸符号大全
建筑图纸符号大全 建筑立面图是将建筑的不同测表面，投影到铅直投影面上而得到的正投影图。 建筑剖面图是依据建筑平面图上标明的剖切位置和投影方向，假定用铅垂方向的切平面将建筑切开后面得到的正投影图。建筑平面图是假想在房屋的窗台以上作水平剖切后，移去上面部分作剩余部分的正投影而得到的水平剖面图。建筑工程施工图简称“施工图”，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。 工具/原料 一、彩色铅笔：12、24 色/盒——买24 色的二、针管笔:最好的红环 三支装（附圆规）——不能买一次性的，要买专业针管笔，可加墨水的，杂牌的不建议买，英雄牌的可以考虑，红环牌的质量算是好的，但价格可能会贵一
点，一分钱一份货。要买0.1，0.3，0.5 组合或者0.1，0.5，0.8 组合三、马克笔：常用17 支代号如下1，2，5，14，15，16，17，22，24，26，30，32, 33，40，42，45, 52.——33 和52 不用买四、曲线板五、粘纸——可以多买些六、切割板——买A3 的七、丁字尺八、钢尺九、S6018 剪刀十、平衡尺十一、介刀十二、30 米布卷尺；50 米布卷尺（可以不买）——不用买十三、飞鹰刀片：单面（可两人一盒）十四、科文牌比例尺（大小比例一样价）——大小比例都要买十五、三角板：KS3301（300MM）十六、擦图片（买钢的）：蓝；无色十七、白乳胶（500 克）每人需买4 瓶（可以不买）——不用买十八、502 胶水：每人需买4 支（可以不买）——不用买十九、24 式水彩二十、颜料每人需24 瓶24 色（可以不买）——不用买二十一、画笔：水粉；水彩笔二十二、绘图仪——不用买二十三、素描纸：4K/20 张每包；8K/20 张每包（各买一包）二十四、图版：实心0 号（2M*0.9M）；空心（建议买实心，防止渗透）——能买到0 号最好，不能就买1 号的，能买到实心的最好二十五、绘图纸：A1 号；（每人一包）二十六、拷贝纸：A2 A3 4K 8K（100 张/包可两人合买一包）建议买A2 的就行了二十七、宣纸100 张装可四人合买一包二十八、小毛笔（不脱毛）（每人两支）二十九、图纸筒：55CM；70CM 建议买后者三十、工具箱：16 寸；中号建议买后者三十一、写生水桶：大；小建议买后者三十二、水饺纸：长筒（每人一筒）还要买0.5 或0.7 的自动铅笔，带笔芯
施工图规范
《CAD施工图规范》 一、总则 室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。 二、制图 1.文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。 2.图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。 3.注意事项： 3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。 3.2注意剖视方向，索引符号指示方向应与剖视方向一致。 3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06…… 3.4同一幅图中，索引序号不得重复。 3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。 3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版 3.7图面与图框内框竖线之间应留一定的距离。 3.8确保画面均衡、美观、各视图间应按照对应的原则排版。 4.尺寸标注说明： 4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。 4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。 4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。 4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开；严禁小数点。 5.填充说明： 详见《材料填充图例》 6.图纸目录编排（图号编号）说明： 6.1图纸目录 6.2设计说明 6.3装饰专业： 6.3.1图纸命名： 总平面图——————ZP 区域空间平面图———P （天花平面图、墙体定位图、地材铺装图、立面索引图） 立面图———————E 详图————————D （包含剖面图、大样图） 6.3.2图纸顺序： 以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。 [注：如有总平面的（立面索引图）时，无需（区域立面索引图）重复索引。] （排序1：按照楼层总平面排序） 一层平面布置图 1L-P-01 一层立面索引图 1L-P-02 一层墙体定位图 1L-P-03 一层天花布置图 1L-P-04 一层灯具定位图 1L-P-05（如有区域平面部分时，无需总平面灯具定位） 一层地材铺装图 1L-P-06
施工图所有符号含义-施工图纸上的符号意思
1 板B 2 屋面板WB 3 空心板KB 4 槽行板CB 5 折板ZB 6 密肋板MB 7 楼梯板TB 8 盖板或沟盖板GB 9 挡雨板或檐口板YB 10 吊车安全走道板DB 11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连系梁LL 22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ 33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC 44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ 这些字母不看到图纸不好说出是代表什么意思，但是你说的这些貌似是汉语拼音的简写比如ZJC可能是转角窗的意思你对应图纸仔细看看，门窗表里也应该有说明 是什么样的建筑图？图纸还是电子版的？最好能付一张图我看一下。字母在不同位置意思一样。收集一些建筑图纸上面字母的含意...…… AL暗梁/KL框架梁/L 梁/M门/C窗/MLC门连窗/JL基础梁/TL挑梁;KZ框架柱/Z柱;C10... 在建筑图纸上所有符号、字母所代表的含义?…… 不同地区,按照不同的地方规范,图纸符号、字母所代表的含义也会有所不同,要先看看你看的图纸上标示的设计... 建筑施工图里面,这些字母和数字,符号是什么意思?…… KZ1A--表示框架柱,编号是1A; 350×350--表示柱截面的长和宽分别是350mm和350m... 建筑图中表示门窗用什么字母表示?比如BLM1、 C1等等…… 一般M表示门,如M1,M0921,FM1021(一般表示防火门)。 c一般代表窗,如C1,C1515... 建筑图纸中的字母和图标是什么意思啊?我知道的不多,像M 代表门…… 1 板 B 2 屋面板 WB 3 空心板 KB 4 槽行板 CB 5 折板 ZB 6 密肋板 MB ... 建筑图中字母DO代表什么?…… 不唯独建筑工程,全世界的各种工程图纸里,都采用了单个拼音字母、拉丁字母、希腊字母或字母组来代表特定... 建筑平面图中字母符号RD,QD,F,XF,PF,PY,S,N代表什么意思…… 建筑平面图
绘制施工图的步骤和方法
绘制施工图的步骤和方法 1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。 2．选择适当的比例。 3．进行合理的平面布置图布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。 4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。 建筑施工图画法举例 1．建筑平面图的画法步骤 1）画所有定位轴线，然后画出墙、柱轮廓线。 2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。 3）经检查无误后，擦去多余的图线，按规定线型加深。 4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。 最后，在平面图下方写出图名及比例等。 2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。 1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。 2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。 3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。 4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。 3．剖面图的画法步骤 1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。 2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。 3）经检查无误后，擦去多余线条。按施工图要求加深图线，画材料图例。注写标高、尺寸、图名、比例及有关文字说明。 4．楼梯详细的画法步骤 （1）楼梯平面图 1)首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。确定平台宽度、楼梯宽度和长度。 2)采用两平行线间距任意等分的方法划分踏步宽度。 3)画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。 （2）楼梯剖面图的画法步骤 1)画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置。 2)用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数。 3)画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部。 4)检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。
水电中的安装图纸符号说明
水电安装图纸符号SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 CE:沿顶板明敷 F:暗敷在地板内 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线): A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 ①线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设
②线路明敷部位代号 LM—沿屋架或屋架下弦敷设ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内安装
(4)设备标注方法’ ⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示2根导线 表示3根导线 表示n根导线 ⑦照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中： a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，m f--安装方式
L--光源种类，白炽灯或荧光灯 ZR代表阻燃-BV代表铜芯独股线-2*2.5代表2条2.5平方毫米直径的线+BVR代表铜芯多股线-1*2.5代表一条 2.5平方毫米直径的线)PC20 代表塑料管直径是20毫米的WC 代表暗敷在墙内CC 代表暗敷在屋面和顶板内FC 代表暗敷在地面或地板内BC 代表暗敷在梁内 YJV代表聚氯乙烯交联电缆(5*4)代表5条4平方毫米电缆CT代表在电缆桥架内敷设/SC25代表钢管直径25毫米的 塑料线槽敷设 PR 穿电线管敷设MT 穿阻燃半硬聚氯乙烯管敷设FPC 硬质塑料管敷设 PC 半硬质塑料管敷设 PEC 沿墙面敷设WS 用钢索敷设K 薄壁电线管敷设 TC 水煤气管敷设 SC 直接埋地DB 混凝土排管敷设CE 金属线槽敷设 MR 电缆桥架（或托盘）内敷设 CT 瓷夹敷设 PL 塑制夹敷设 PCL 蛇皮管敷设 CP 瓷瓶或瓷柱绝缘子敷设 K 2、表示线路敷设部位的文字代号：沿钢索敷设 SR 沿屋架或层架下弦敷设 BE 沿柱敷设 CLE 沿墙敷设 WE 沿天棚敷设 CE 在能进人的吊顶内敷设 ACE 暗敷在梁内 BC 暗敷在柱内 CLC 暗敷在墙内 WC 暗敷在屋面内或顶棚内 CC 暗敷在地面或地板内 FC 暗敷在不能进人的吊顶内 AC （素材和资料部分来自网络，供参考。可复制、编制，期待您的好评与关注）
施工图绘制步骤
分享施工图绘制步骤 设计民工2011-5-23 09:20 1 ．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的 具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。 2 ．选择适当的比例。 3 ．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。 4 ．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“ 国标” 规定的线型加深图线。铅笔加深或描图上墨时，一般顺 序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。建筑施工图画法举例 1 ．建筑平面图的画法步骤 1 ）画所有定位轴线，然后画出墙、柱轮廓线。 2 ）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。 3 ）经检查无误后，擦去多余的图线，按规定线型加深。 4 ）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。最后，在平面图下方写出图名及比例等。 2 ．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。 1 ）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。 2 ）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。 3 ）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。 4 ）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。 3 ．剖面图的画法步骤 1 ）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。 2 ）画出楼 板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。 3 ）经检查无误后，擦去多余线条。按施工图要求加深图线，画材料图例。注写标高、尺寸、图名、比例及有关文字说明。 4 ．楼梯详细的画法步骤（1 ）楼梯平面图1) 首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。确定平台宽度、楼梯宽度和长度。2) 采用两平行线间距任意等分的方法划分踏步宽度。3) 画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。（2 ）楼梯剖面图的画法步骤1) 画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置。2) 用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数。3) 画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部。4) 检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。装饰工程施工图概论装饰工程施工图是按照装饰设计方案确定的空间尺度、构造做法、材料选用、施工工艺等，并遵照建筑及装饰设计规范所规定的要求编制的用于指导装饰施工生产的技术文件。装饰工程施工图同时也是进行造价管理、工程监理等工作的主要技术文件。装饰工程施工图按施工范围分室内装饰施工图和室外装饰施工图。装饰工程施工图的特点装饰工程施工图的图示原理与前述房屋建筑工程施工图的图示原理相同，是用正投影方法绘制的用于指导施工的图样，制图应遵守《房屋建筑制图统一标准》（GB/T50001—2001 ）的要求。装饰工程施工图反映的内容多、形体尺度变化大，通常选用一定的比例、采用相应的图例符号和标注尺寸、标高等加以表达，必要时绘制透视图、轴测图等辅助表达、以利识读建筑装饰设计通常是在建筑设计的基础上进行的，由于设计深度的不同、构造做法的细化、以及为满足使用功能和视觉效果而选用材料的多样性等，在制图和识图上装饰工程施工图有其自身的规律，如图样的组成、施工工艺及细部做法的表达等都与建筑工
综合布线工程施工前的准备
2.2综合布线工程施工前的准备 施工准备工作要贯穿在整个施工过程的始终，根据施工顺序的先后，有计划、有步骤、分阶段进行。 2.2.1 技术准备 一、常规掌握相关的规范和标准 严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。本项目应遵守的规定主要有： 《综合布线系统工程验收规范》（GB 50312-2007） 《本地通信线路工程设计规范》（YD/T 926、1-3-2001） 《有线电视系统工程技术规范》（GB50200-94） 《通信光缆的一般要求》（GB/T7427-87） 《民用闭路监视电视系统工程技术规范》（GB50116-92） 《建筑及建筑群综合布线系统工程设计规范》（CECS72-95） 《建筑与建筑群综合布线系统工程验收规范》（GBT/T 50312-2000） 《商用建筑线缆标准》（EAI/TIA-568A） 二、熟悉、审查图纸 熟悉与审查图纸是施工前期一项重要的技术准备工作,也是技术管理中不可缺少的环节。通过熟悉与审查图纸,对工程任务情况有较详细的了解,从而弄清设计意图,掌握使用要求,并根据这些情况来作为部署生产、确定施工方法的重要依据。弄清本工程中的重点部位、关键项目和困难、薄弱环节,从而做到预见性地发现问题,并采取相应的技术措施,保证施工的顺利进行,防止中途停工和质量事故的发生。结合本单位物质、技术特点与施工实际情况,推行行之有效的新技术和先进施工方法,以充分发挥本单位技术优势,多、快、好、省地完成生产任务。 施工准备阶段必须完成所有施工图设计或深化设计，必须具有系统图、平面施工图、设备安装图、接线图以及其他必要的技术文件。 综合布线工程施工图中要清楚地绘制出有关线槽、管道、桥架的规格尺寸、安装工艺要求、设备的平面布置，并应进行标注、说明安装方式等。施工平面图上还应注明预留管线、孔洞的平面布置，开口尺寸以及标高等。例如： ?外部进线位置、标高、进线方向、进线管道数目、用材以及管径。 ?弱电间以及机房的位置，机房引出线槽的位置及标高。 ?弱电间至机房的走向。 ?弱电竖井的数量、位置、大小。 ?竖井内桥架和水平桥架规格、尺寸、安装位置 ?每层信息点的分布、数量、插座样式、安装标高、位置。 ?水平线缆走向，水平线槽或者桥架及引下管材料、口径、安装方式等。 ?弱电间的设备布置方式。 在设计图纸会审前，施工单位负责施工的专业技术人员应预先认真阅读、熟悉图纸的内容和要求，把疑难问题整理出来，把图纸中存在的问题等记录下来，在各方进行设计交底时逐项解决。 图纸会审，应由弱电工程总包方组织建设单位、设计单位、设备供应商、施工安装承包单位以及监理，有步骤地进行，并按照工程的性质、图纸内容等分别组织会审工作。会审图纸后形成纪要，由设计、建设、施工、监理共同签字，作为施工图的补充技术文件。核对土建与安装图纸之间有无矛盾和错误，明确各专业之间的配合关系。 三、工程实地勘察
绘制建筑施工图步骤和方法
绘制建筑施工图步骤和方法 1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。 2．选择适当的比例。 3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。 4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。 建筑施工图画法举例 1．建筑平面图的画法步骤 1）画所有定位轴线，然后画出墙、柱轮廓线。 2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。 3）经检查无误后，擦去多余的图线，按规定线型加深。 4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。 最后，在平面图下方写出图名及比例等。 2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。 1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。 2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。 3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。 4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。 3．剖面图的画法步骤 1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。 2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。 3）经检查无误后，擦去多余线条。按施工图要求加深图线，画材料图例。注写标高、尺寸、图名、比例及有关文字说明。 4．楼梯详细的画法步骤 （1）楼梯平面图 1)首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。确定平台宽度、楼梯宽度和长度。 2)采用两平行线间距任意等分的方法划分踏步宽度。 3)画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。 （2）楼梯剖面图的画法步骤 1)画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置。 2)用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数。 3)画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部。
