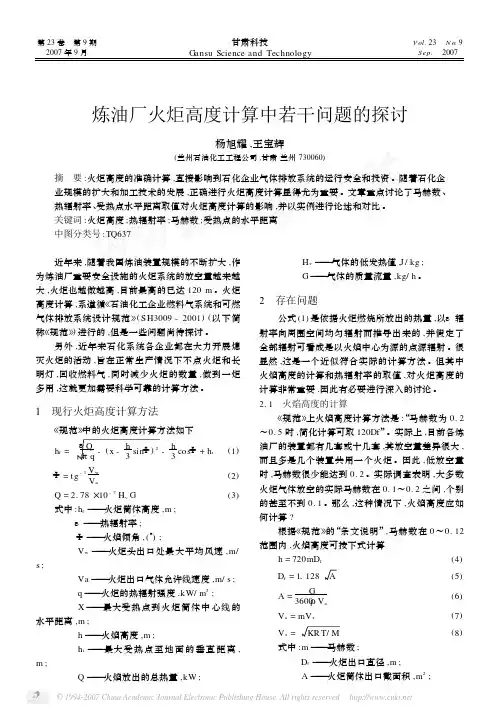

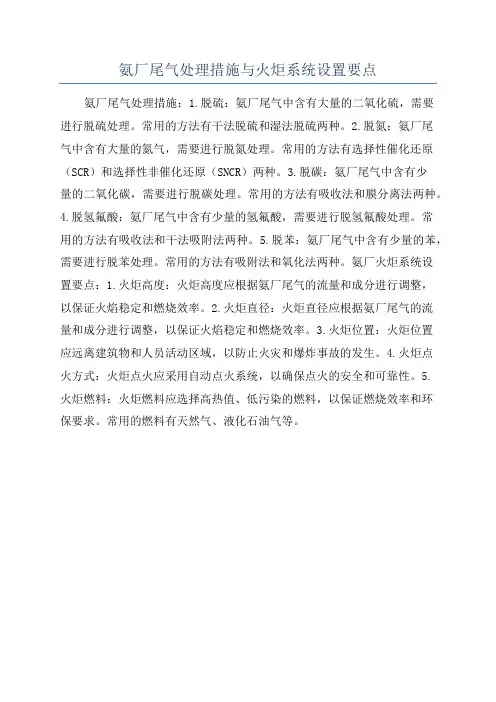

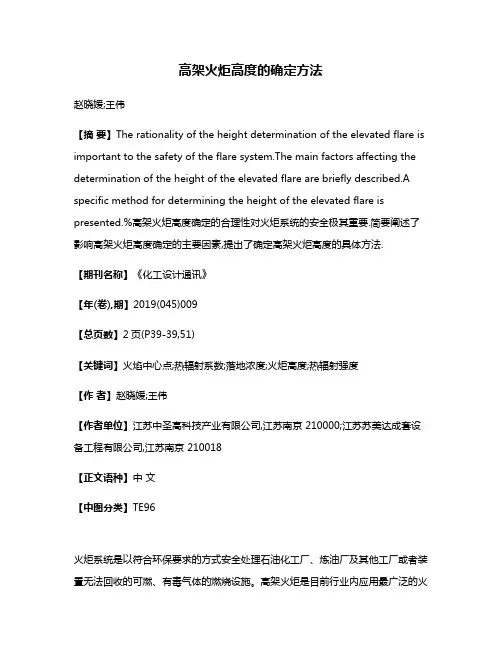

火炬高度计算

火炬分液罐工艺设计及计算

火炬分液罐工艺设计及计算在放空系统中，火炬分液罐设置在火炬前端，去除放空天然气中夹带的凝液，以减少放空总管中的凝液量，避免液滴被带至火炬头，形成火雨。本文主要介绍火炬分液罐的分类、工艺仪表流程图的设计及火炬分液罐的计算方法，为设计选型提供依据。标签：分液罐；分类；工艺设计 1 设置火炬分液罐的目的站场设备及管线的放空天然气排放至火炬系统，若含有凝液，燃烧后会形成火雨，易引发安全事故。因此需要在火炬前设置分液罐，将放空天然气中的液滴分离出来，保证火炬的安全运行。 2 火炬分液罐的分类 2.1 卧式分液罐卧式分液罐分为单流式卧式分液罐和双流式卧式分液罐两种。单流式：只有一个进气口和一个排气口；双流式：有两个进气口和一个排气口。双流式卧式分液罐的结构形式可以减少罐体直径，但是却增加了罐体的长度，对于直径超过3.6 m或者流量大的可以考虑这种结构。 2.2 立式分液罐立式分液罐设置一个进气口和一个排气口，气体进口设在立式罐的侧面，出口设在立式罐的顶部，入口处一般加挡板使气体向下方流动，有利于液滴的沉降。 3 工艺流程设计放空天然气进入火炬分液罐对凝液分离，达到外输要求后通过排气管道输送至火炬。进出火炬罐的管线需考虑坡度要求（坡度不小于2‰），要有必要的温压指示和取样分析。分液罐一般设有就地和远传的液位指示，高低液位报警；压力指示就地和远传仪表，高低压报警；温度测量的就地和远传仪表。罐内液体需设置泵移走（一般两台，一用一备），可以手动启停泵，或通过液位控制连锁启泵，低液位自动停泵。根据气候条件和分离罐内液体的物性，在冬天或者平常也可使用加热器加热以蒸发其中的易挥发成分。内部蒸汽盘管可实现这一目的，但要确保蒸发的物质在罐内不凝结，不会在火炬总管凝固，不会在分液罐下游堆积。

翻译_无线电接收器的噪声系数

无线电接收器的噪声系数 H. T. ERJISt, FELLOW, I.R.E. 摘要——本文给出了电波接收器噪系数的严格定义，此定义不局限于高增益接收机，也适用于普通的四端口网络。分析了接收器整体的噪声系数与其组件的噪声系数之间的关系，简要叙述了接收器组件与其噪声系数的测量方法之间的不匹配。简介当越来越短的波得到实际应用，无线电接收器的噪声源也越来越被重视。在很多相关论文中，特别是Llewellyn（英国音乐家）和Jansky（美国无线电工程师）在1928年发表的论文中，通过实验得到：热激噪声（约翰逊噪声）决定了短波无线电接收器的绝对灵敏度。早在1942年，North 建议采用的无线电接收器的绝对灵敏度的标准与我们当时所用的标准相差多达2倍。因为它是基于接收器输入电路的阻抗匹配，我们的标准很有局限性，所以我们采用了他的标准。本文提出了一个更严格的关于无线电接收器的绝对灵敏度标准的定义，即噪声系数。该定义不局限于高增益接收机，也适用于普通的四端口网络。它使通过一个简单的分析就给出接收器整体的噪声系数与其组件的噪声系数之间的关系成为可能。对于双重检波接收器来说，这些组件可能是高频放大器、变频器和中频放大器。本文也给出了噪声系数的测量方法。

四端口网络噪声系数的定义如图1所示，一个信号发生器连接到输入端，输出电路也被标记出来。网络的输入阻抗和输出阻抗可能包含电抗成分，它们可能与发生器和输出电路匹配或不匹配。四端口网络可能是一个放大器、转换器、衰减器或简单的变压器。信号发生器对于接下来的定义是必要的，但信号发生器里面的衰减器和连接右面的输出电路则只是为了表明对噪声系数和增益的测量。噪声系数将依据可用信号功率、有效噪声功率、增益和有效带宽来定义，下面将给出这些术语的定义并进行讨论。可用信号功率阻为R0欧，电动势为E伏特的发生器提供给R1欧的电阻E2R1/(R0+R1)2瓦特的功率，当输出电路与发生器匹配，即R1= R0时，这个功率达到最大等于E2/4R0。E2/4R0被人们称为发生器的可用功率，它的定义与所连接的电路的阻抗无关。当R1不等于R0时，因为存在失配损耗，所以输出功率小于可用功率。事实上，在放大器的输入电路中，由于不匹配而降低的输出噪声可能比降低的输出信号更多，所以不匹配很可能是个有益的条件。正是这种放大器的输入电路中不匹配条件的存在，使本文中的术语“可用功率”显得更加恰当。在图1中，用S o表示信号发生器输出端的可用信号功率。这里S o等于V2/RA瓦特，当V表示衰减器输入端电压，R表示衰减器的特征阻抗，A表示

放空火炬系统的计算与安全因素

安全管理编号：LX-FS-A16040 放空火炬系统的计算与安全因素 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑

放空火炬系统的计算与安全因素使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。摘要放空火炬设计中火炬筒出口直径及高度的计算是按照标准APIRP521的方法进行计算的，并确定了放空火炬系统设计中应考虑的安全因素。关键词放空火炬；计算；参数；安全因素现代油气田地面工程中，油气处理单元的设计和操作越来越复杂。可靠、周全的压力泄放系统对这些处理单元的能量储存是十分重要的。火炬是长输管道站场、库区的安全设施。放空火炬系统能及时处理生产装置中排放的多余、有害、不平衡的废气，以及事故时瞬间放出的大量气体，从而保证装置正常、安全运行。

RF噪声系数的计算方法

噪声系数的计算及测量方法噪声系数(NF)是RF系统设计师常用的一个参数，它用于表征RF放大器、混频器等器件的噪声，并且被广泛用作无线电接收机设计的一个工具。许多优秀的通信和接收机设计教材都对噪声系数进行了详细的说明. 现在，RF应用中会用到许多宽带运算放大器和ADC，这些器件的噪声系数因而变得重要起来。讨论了确定运算放大器噪声系数的适用方法。我们不仅必须知道运算放大器的电压和电流噪声，而且应当知道确切的电路条件：闭环增益、增益设置电阻值、源电阻、带宽等。计算ADC的噪声系数则更具挑战性，大家很快就会明白此言不虚。公式表示为：噪声系数NF=输入端信噪比/输出端信噪比，单位常用“dB”。该系数并不是越大越好，它的值越大，说明在传输过程中掺入的噪声也就越大，反应了器件或者信道特性的不理想。在放大器的噪声系数比较低的情况下，通常放大器的噪声系数用噪声温度(T)来表示。噪声系数与噪声温度的关系为：T=(NF-1)T0 或NF=T/T0+1 其中：T0-绝对温度(290K) 噪声系数计算方法研究噪声的目的在于如何减少它对信号的影响。因此，离开信号谈噪声是无意义的。从噪声对信号影响的效果看，不在于噪声电平绝对值的大小，而在于信号功率与噪声功率的相对值，即信噪比，记为S/N(信号功率与噪声功率比)。即便噪声电平绝对值很高，但只要信噪比达到一定要求，噪声影响就可以忽略。否则即便噪声绝对电平低，由于信号电平更低，即信噪比低于1，则信号仍然会淹没在噪声中而无法辨别。因此信噪比是描述信号抗噪声质量的一个物理量。 1 噪声系数的定义要描述放大系统的固有噪声的大小，就要用噪声系数，其定义为

火炬介绍

6.1.2火炬 6.1.2.1 概述沼气火炬的设置，早期被用于小型垃圾卫生填埋场和产气量不稳定或较小的沼气工程，此时尽管沼气量偏小，不具备利用价值，但从保护环境、杜绝安全隐患角度出发，不能采用直接放空的方式，而应设置火炬系统将其进行及时、安全的燃烧处理。随着沼气工程技术的不断发展，对沼气火炬的功能也在不断完善，具体来讲，通过火炬燃烧达到了如下处理目的：其一，燃烧掉绝大部分可燃组份（主要是甲烷），避免直接排放易于造成局部浓度过高进而达到爆炸极限的安全隐患。其二，通过燃烧，对沼气中的硫化氢、氨气以及有机污染物进行了有效去除，减少了对大气环境的污染。其三，具有较大的操作弹性，能较好地适应处理气量的波动，对于沼气利用项目，可将资源化利用之外剩余的沼气部分进行无害化处理，发挥了平衡沼气产生与利用总量之间差额的作用。其四，当沼气工程项目运行出现问题而导致沼气品质与设计值有较大偏移从而无法正常利用时，或者沼气利用设施发生故障等情况时，火炬作为安保措施承担着应急处理的功能。此外，从碳减排角度看，沼气火炬更被视为一个必要且简单的甲烷燃烧摧毁设备，能以较低的投资成本和运行成本实现温室气体减排，从而获得减排碳交易量。由于火炬具有上述诸多功能，使得火炬在各种类型沼气项目

中都成为一个重要的组成部分。无论规模大小，无论是否资源化利用。因此火炬系统是保障沼气工程项目安全生产的必要措施，兼顾了生产、安全和环保三大功能。尽管人们对火炬烧掉大量可燃气体而感到可惜，期望尽可能减少通过火炬燃烧的沼气量，但还不能在沼气工程的全生产过程以及全运行周期中将其取消掉，因此现阶段火炬系统依然为沼气工程生产工艺流程中的有机组成部分之一。火炬尽管具有上述在沼气工程应用系统中不可替代的作用，其自身在运行过程中所产生的潜在二次污染隐患也不应被忽视，主要体现在如下方面：一个方面是燃烧后烟气是否超标，其主要污染物是SO2和NOx，其中SO2来源于沼气中的硫化氢，若脱硫措施可靠，可以有效控制烟气中的SO2浓度，NOx则来自于高温燃烧，当燃烧充分，燃烧效率高时易于造成NOx浓度增加。另一个方面是应保证充分燃烧，避免出现局部燃烧不完全或短流排放现象。另外，火炬运行中的噪声、热辐射、光辐射状况也应给予重视，并采取措施予以控制，确保对工作人员的安全防护。 6.1.2.2 沼气火炬的类型从沼气火炬的应用场合讲，可将沼气火炬分为三类：

放空火炬系统的计算与安全因素(通用版)

( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改放空火炬系统的计算与安全因素(通用版) Safety management is an important part of production management. Safety and production are in the implementation process

放空火炬系统的计算与安全因素(通用版) 摘要放空火炬设计中火炬筒出口直径及高度的计算是按照标准APIRP521的方法进行计算的，并确定了放空火炬系统设计中应考虑的安全因素。关键词放空火炬；计算；参数；安全因素现代油气田地面工程中，油气处理单元的设计和操作越来越复杂。可靠、周全的压力泄放系统对这些处理单元的能量储存是十分重要的。火炬是长输管道站场、库区的安全设施。放空火炬系统能及时处理生产装置中排放的多余、有害、不平衡的废气，以及事故时瞬间放出的大量气体，从而保证装置正常、安全运行。火炬计算基本方法是按美国石油学会标准APIRP521《泄压和放空系统》进行计算的。火炬计算的基础参数和条件如下：气体组分、低发热值、平均分子量、纯组分压缩性系数(压缩因

子)；放空管道设计排气压力及温度；受热点和放空火炬的高度及其相对标高；火炬计算地点平均大气压力及相对湿度。 1火炬的计算 1.1火炬筒出口直径的计算采用标准APIRP521计算方法，火炬筒出口直径按下列公式计算：式中：d一一火炬筒出口直径，m； W一一排放气体的质量流率，kg／s； P一一火炬出口处排放气体压力，kPa(绝压)； Mach一马赫数； Tj一一操作条件下气体温度，K； K一一排放气体的绝热系数，Cp/Cv； Ni一一排放气体的平均分子量。计算中须注意：排放气体的质量流量应选取最大排放量,也应考虑到现场在事

火炬系统水封罐计算

火炬系统水封罐计算 SGST 0017-2002 1 总则 1.1 目的为规范石油化工企业火炬系统水封罐计算，特编制本标准。 1.2 范围 1.2.1 本标准规定了石油化工企业火炬系统水封罐计算的一般要求、计算公式等要求。 1.2.2 本标准适用于石油化工企业火炬系统水封罐计算。本标准适用于国内工程，对涉外工程应按指定标准执行。 2 计算要求 2.1 一般要求 2.1.1 水封罐能够分离气体中大于等于300 μm～600 μm的液滴。 2.1.2 不带挡液板的卧式水封罐的气体空间高度不小于950 mm。 2.1.3 带挡液板的卧式水封罐的直径不宜小于3 m。 2.1.4 带挡液板的卧式水封罐的分液端不考虑存液，挡液板顶端应高出最高水位200 mm。 2.1.5 挡液板上方气体通道面积应大于进气口截面积。 2.1.6 立式水封罐中气体的线速度取液滴沉降速度的80 %。 2.1.7 水封罐中的有效水量应满足水封罐进气立管长度3 m的充水量。 2.2 计算公式 2.2.1 不带挡液板的卧式水封罐（见图2.2.1）按式（2.2.1-1）和式（2.2.1-2）计算。式中： D1——水封罐直径，m； h1——水封罐内的液面高度，m； b——系数，由表2.2.1查得； L1——水封罐进出口中心距离，m； T——操作条件下的气体温度，K； Q——气体体积流量，Nm3/h； K1——系数，一般取2.5～3； P——操作条件下的气体压力（绝对压力），kPa； V——液滴沉降速度，m/s。

图 2.2.1 不带挡液板的卧式水封罐示意图 2.2.2 带挡液板的卧式水封罐（见图2.2.2）按式（2.2.2-1）至式（2.2.2-3）计算。

接收机灵敏度计算公式

接收灵敏度的定义公式摘要：本应用笔记论述了扩频系统灵敏度的定义以及计算数字通信接收机灵敏度的方法。本文提供了接收机灵敏度方程的逐步推导过程，还包括具体数字的实例，以便验证其数学定义。在扩频数字通信接收机中，链路的度量参数Eb/No (每比特能量与噪声功率谱密度的比值)与达到某预期接收机灵敏度所需的射频信号功率值的关系是从标准噪声系数F的定义中推导出来的。CDMA、WCDMA蜂窝系统接收机及其它扩频系统的射频工程师可以利用推导出的接收机灵敏度方程进行设计，对于任意给定的输入信号电平，设计人员通过权衡扩频链路的预算即可确定接收机参数。从噪声系数F推导Eb/No关系根据定义，F是设备(单级设备，多级设备，或者是整个接收机)输入端的信噪比与这个设备输出端的信噪比的比值(图1)。因为噪声在不同的时间点以不可预见的方式变化，所以用均方信号与均方噪声之比表示信噪比(SNR)。图1. 下面是在图1中用到的参数的定义，在灵敏度方程中也会用到它们： Sin = 可获得的输入信号功率(W) Nin = 可获得的输入热噪声功率(W) = KTBRF其中： K = 波尔兹曼常数= × 10-23 W/Hz/K， T = 290K，室温 BRF = 射频载波带宽(Hz) = 扩频系统的码片速率 Sout = 可获得的输出信号功率(W) Nout = 可获得的输出噪声功率(W) G = 设备增益(数值) F = 设备噪声系数(数值) 的定义如下： F = (Sin / Nin) / (Sout / Nout) = (Sin / Nin) ×(Nout / Sout) 用输入噪声Nin表示Nout： Nout = (F × Nin × Sout) / Sin其中Sout = G × Sin 得到： Nout = F × Nin × G

高架火炬系统的设计与计算

!针#术石油化工设计 Petrochemical Design2018,35(3) 8 ~ 12高架火炬系统的设计与计算民 (山东三维石化工程股份有限公司北京节能环保开发中心，北京100020) 摘要：高架火炬系统是石油化工行业重要的安全设施。通过介绍中石化某石化炼油厂新建高架火炬工程设计实例，对火炬系统工艺流程设计、火炬系统主要工艺计算、火炬筒体上的主要设备及火炬点火系统等进行了阐述。重点介绍了火炬系统总管直径的计算和选取，以及火炬分液罐、火炬水封罐、火炬筒体的计算。提供了高架火炬系统设计与计算的思路和方法。关键词！火炬排放量分液罐水封罐设计计算 doi：10. 3969/j.issn. 1005 - 8168.2018.03.003 高架火炬（以下简称火炬）主要用于处理石化设的废气和性气体或状态下的可燃性气体。的设计包气排放管网和置两部分。的设计内容包气总管和各分的设计；置的设内容包 #体、分、水封罐、点设备设计。 1工程概况中石化北京某分公司炼油厂1 〇〇〇万t/a炼油系统改造项目新建了 5套装置，新建装置事故气体排放量大，排放气体管道直径，炼油厂现有火炬设施的能力难以接纳新建5套装置气体的增量，且新建装置距现有火炬区较远，为保证新建装置正常生产运行及在气体，在新建装置区东北方向约700 m处的山上新建一座高架火炬。 2设计依据 2.1设计原则根据各装置事故状态火炬气排放量，在满足相关和要安全环保的前，确定新建设模。 2.2基础数据新建5套装置包括%800万t/a常减压蒸馏I 装置、140万t/a延迟焦化装置、200万t/a加氢裂化装置、5万m3/h制氢装置、第二套三废处理联合装置（包括6万t/a制硫装置、150 t/h污水汽提装置及250 t/h溶剂再生装置）。各装置火炬气最大排放量 1。从表1可看出％停电工况是新建火炬最大排放工况，是低压排放状态，同的装置有：加氢裂化装置202 000 kg/h;制氢装置43 000 kg/h;三废装置17 158 kg/h(酸性气）。停蒸汽工况是高压排放最大工况，加氢裂化装置146 000 kg/h。 3工艺流程设计新建火炬承担着炼油厂新建的加氢裂化装置、置、减压置处理合置在气体的。新建分设高、低压气主性气。 3.1主火炬系统为保新建置在气体，根据排放压力分设高、低压2条气体排放管，分设置分和水。工置在状态下的气送至，分，将气中的液体分离，再通过水封罐人口进人水封罐内的水面以下，达到一定压力收稿日期！ 2017 -09 -28。作者简介：彭安民，男，2003年毕业于中国石油大学 (北京）储运专业，学士，工程师，主要从事石油化工设计工作。联系电话：010 -64352961 &E-mail:pen/an- min@https://www.360docs.net/doc/7e910116.html,

火炬系统分液罐计算

火炬系统分液罐计算 SGST 0016-2002 1 总则 1.1目的为规范石油化工企业火炬系统分液罐计算，特编制本标准。 1.2范围 1.2.1 本标准规定了石油化工企业火炬系统分液罐计算的一般要求、计算公式等要求。 1.2.2 本标准适用于石油化工企业火炬系统分液罐计算。本标准适用于国内工程，对涉外工程应按指定标准执行。 2 计算要求 2.1一般要求 2.1.1 分液罐能够分离气体中大于等于300 μm～600 μm的液滴。 2.1.2 卧式分液罐的最大存液量为分液罐容积的30 %。 2.1.3 立式分液罐的最大存液量应根据泵的流量和液面仪表的控制要求确定，但液面高度不得小于500 mm。 2.2计算公式 2.2.1 卧式分液罐直径应按式（2.2.1）计算。式中： D1——卧式分液罐直径，m； T——操作条件下的气体温度，K； Q——气体体积流量，Nm3/h；单流式分液罐（见图2.2.1-1）取携带液滴可燃排放气体的全部排放量，双流式分液罐（见图2.2.1-2）取全部排放量的1/2； K1——系数，一般取2.5～3； P——操作条件下的气体压力（绝对压力），kPa； V——液滴沉降速度，m/s。

图 2.2.1-1 单流式分液罐示意图图 2.2.1-2 双流式分液罐示意图 2.2.2 卧式分液罐进出口管距离L1应按式（2.2.2）计算。式中符号意义同前。 2.2.3 立式分液罐（见图2.2.4）直径应按式（2.2.3）计算。式中： D2——立式分液罐直径，m； K2——系数，一般取0.8；其余符号意义同前。 2.2.4 立式分液罐筒体高度应按式（2.2.4）计算。式中： H——立式分液罐筒体高度，m； h1——气体空间高度（筒体上端与液面之间的最小垂直距离），m，一般取大于或等于 1.5 D2，但不小于3 m； h2——筒体下端与液面之间的垂直距离，m。其余符号意义同前。
