阀门铸造工艺.
阀门铸造工艺介绍
1
一、何为铸造：阀门铸造工艺
*第一节铸造的概述及特点
将液体金属浇到具有与零件形状相适应的铸型空腔中，待其凝固后，以获
得一定形状尺寸和表面质量的零件的产品，称之为铸造。
二、铸造概述：
铸造具有悠久的历史，约在公元前三千年，人类已铸出多种精美的青铜器。但几千年来是靠手工用粘土、砂等天然材料制造的。铸件的产量很小，随着工
业革命的发展，机械化的增加，铸件需求量的提高，在20 世纪30 年代开始使用气动机器和人工合成造型的粘土砂工艺生产。随着时代的发展，各类造型方
法应运而生。例如：1933 年出现水泥砂型，1967 年出现水泥流态砂型；1944 年出现冷却覆膜树脂砂壳型；1955 年出现热法覆膜树脂砂壳型，1958 年出现呋喃
树脂自硬砂型；1947 年出现CO
2
硬化水玻璃砂型，1968 年出现了有机硬化剂的水玻璃（有机脂水玻璃）工艺等。近年来，用物理手段制造铸型的新方法，如：
磁丸造型，真空密封造型法，失膜造型等。
铸造由于可选用多样成分、性能的铸造合金，加工基本建设投资小，工艺
灵活性大，生产周期短等优点，被广泛用于机械制造、矿山冶金、交通运输、
石化通用设备、农业机械、能源动力、轻工纺织、土建工程、电力电子、航天
航空、国际军工等国民经济各部门，是现代大机械工业的基础。
2
铸造在中国已有漫长的历史，但铸造技术长期处于停滞状态，改革开放以来，我国的铸造技术有了很大的发展，突出的表现在三个方面：造型、造芯的机械化、自动化程度明显提高；自硬性化学型砂取代干型粘土砂和油砂；铸造
工艺技术由凭经验走向科学化，如：计算机模拟设计。这一系列的改革对提高
生产效率，降低劳动强度，改善生产环境，提高铸件内在质量和外观质量，节
约原材料和能源起了重大的作用。
三、铸造特点：
1、铸造的适应性很广，灵活性很大，产品要求及所处各种工况，可制造多
种金属材料的产品，如：铁、碳素钢、低合金钢、铜、铜合金、铝、铝合
金、钛合金等等。与其他成型方式相比，铸造不受零件的重量、尺寸和形
状限制。重量可从几克到几百吨，壁厚由0.3mm 到1m，形状只要在铸造
工艺性范围内，是十分复杂的，还是机械加工困难的，甚至难以制得的零
件，都可通过铸造的方式获得。
2、铸造所用的原材料大多来源广，价格低廉，如废钢、砂等。但由于近期国
内铸造和钢铁业大量兴起，这些原材料价格出现上涨。
3、铸件可通过先进的铸造工艺方法，提高铸件的尺寸精度和表面质量，使零
件做到少切割和无切割。对产品制造达到省工省料的效果，节约总体的制
作成本。
3
四、铸造存在问题：
1、我国大多数铸造企业，其铸造工艺落后，机械化程度低，从而使铸件的尺
2、寸精度低、表面质量差、能源和原材料消耗高、生产效率低、劳动强度大、
环境污染严重、企业效益差。
3、铸造是一个高危行业，同时又是一个苦、脏、累的工作，行业效益差，留
不往人。不论技术人员还是具体的操作者都很难寻，后继无人的现象十分
突出。
4、铸造工序较多，流程长，对产品质量难以控制、废品率较高，近期合金价
格和人工费上涨，铸件成本大幅上升。
第二节核电阀铸造工艺
核电阀门铸造零件考虑其使用的特殊性和使用要求，为稳定铸件的工艺质量，所以对铸件的铸造工艺流程、材料、工艺、质量控制有严格的规定。
*一．核电阀铸造工艺流程
****冶炼←铸造工艺设计→木模制作
↓↓
成分控制
温度控制
型砂试验
↓
*浇铸
↓
***冒口切割
↓
粗清整
↓
*→打磨造型配模
*二．铸造工艺方案
↑↓
***补焊←射线探伤
↓
渗透或磁粉探伤
↓
热处理
↓
渗透或磁粉探伤
↓
**喷丸（喷砂）→不锈钢酸洗钝化↓↓
*入库←
根据产品结构、大小及技术要求制定铸造方式。制造方式通常分为两种：砂铸和精铸。
砂铸：有粘土砂、树脂砂（呋喃、碱性酚醛、聚尿烷）、水玻璃砂〔CO
2 *法硬化法、VRHC 真空CO2置换太热空气硬化法（脱水硬化）、硅酸二钙和
赤泥等粉状硬化剂的自硬砂、有机酯硬化〕。
精铸：又称之为特种铸造。有熔膜铸造（失蜡铸造）、陶瓷型铸造、金属型铸造、压力铸造、离心铸造、真空吸铸、磁性铸造、壳型铸造、实型铸
造（消失膜铸造）等约12 种。
根据企业所具备的生产条件确定铸造方式。
三．砂铸铸造工艺
1、型砂型（芯）砂质量对铸件质量有很大的影响，如：砂眼、气孔、夹砂、
裂纹等缺陷的产生常是由于型砂质量不合格所致。
型砂性能对铸件质量的影响：型砂应具备如下性能：
（1）强度在外力作用下，其不易被破坏的性能称为强度。这种性能在铸型制造、搬运以及液体金属冲击和压力作用下，不发生变形、损坏是非常
重要的，否则会造成塌箱、冲砂和砂眼等缺陷。
（2）透气性型砂由于各砂粒间存在空隙，具有能使气体透过的能力称为透气性。
（3）耐火度型砂在高温金属液作用下不软化、熔化的性能。当耐火度不足时，砂粒将烧融而粘在铸件表面形成一层硬皮，使切削时加快刀具磨损。
因此粘砂严重时，也会使铸件报废，为弥补型砂耐火度不足，在铸型型
腔表面刷一层涂料。
6
（4）退让性型（芯）砂具有随着铸件的冷却收缩而被压缩其体积的性能，
浇注后，型砂高温强度愈低，退让性愈好，铸件所受机械阻力也小。铸
件内应力减小；反之收缩受阻，内应力大，甚至产生裂纹。
除此之外，还有回用性、发气量，对于树脂砂还有微粉、烧减量、碱
性树脂的残碱量等等。
2、型砂的分类：
按照粘结剂的不同，型砂可分为：
（1）粘土砂（2）水玻璃砂（3）树脂砂 (4)油砂及合脂砂。
树脂砂工艺是铸造工艺上的一次大变革，它采用“树脂”作为粘洁剂，使铸
造工艺在各个方面都上了一个台阶。
树脂砂工艺的种类很多如壳芯，热芯盒、冷芯盒，自硬砂等等。我们采用
的是“呋喃树脂自硬砂工艺”。呋喃树脂自硬砂工艺不仅适用大批量的机械化生
产，同时也适用于单件、多品种、小批量生产，它同传统粘士砂比较它具有如
下优点：
生产铸件尺寸精度高，表面粗糙度低，节省能源，提高劳动生产率，改善工人劳动条件，
旧砂回用率高，对环境污染小等等。
该工艺自八十年引入中国，尤其是生产线投入，相关技术原材料问题的解
决。在我国发展很快，尤其在机床、造船、重机、电工等行业，所使用都取得
较好的成果。但其也有本身的局限性，在浇注碳钢薄壁铸件时，因其高温强度
较高，故极易产生裂纹缺陷。这一点对于核电阀门来讲是绝对不和行，同时也
7
有一个铸件表面渗碳问题，对生产超低碳不锈钢最好不要采用该工艺。
3、造型方法：
造型方法分为手工造型和机器造型：手工造型适用于单件，小批量生产。
按砂箱特征可分为：两箱、三箱、地坑、脱箱几种。按模型特征可分为：整模、挖砂、假箱、活块、分模、车板等。
四．铸造工艺图的制定：
铸造生产的第一步，是根据零件的结构特点、技术要求、生产批量及生产条件等，来确定其铸造工艺方案，并绘制铸造工艺图。铸造工艺图是利用各种工艺符号和颜色，把制造模型和铸型所需的资料直接绘在零件图上的图样。图中应有: 铸件的浇注位置，分型面，型芯的数量形状、尺寸及其固定方法、机械加工余量、拔模斜度和收缩率，浇口、冒口、冷铁的尺寸和位置等。
1.浇注位置的选择原则：
铸件的浇注位置是指浇注时铸件在铸型中所处的位置，这个位置对铸件质量有很大影响，选择浇注位置应考虑如下原则：把铸件的重要部位和易产生缺陷的部位放在最有利的位置。
（1）铸件的重要加工面或主要工作面应朝下或朝侧面，因为铸件上表面的缺陷（如砂眼、气孔、夹渣等）通常比下部多，组织也不如下面致密。如
果这些平面难以做到朝下，则尽力使其位于侧面。当铸件的重要加工面
有数个时，则应将较大的面朝下，并对朝上的表面采用加大加工余量的
办法来保证铸件质量。
8
图 3-1 为阀体铸件的浇注位置方案。由于法兰面、密封面是关键表面，不允许
有任何表面缺陷，而且要求组织均匀致密，因此，最理想是将这些面朝下浇注，但针对阀体又不可能，故只得采用如图的方案，将其放置于侧面。
图3-1 阀体的浇注位置
图3-2 法兰浇注位置方案
图3-2 是法兰的浇注位置方案。因为法兰圆周表面的质量要求比较高，不允许有铸造缺陷。如果采用卧浇，虽然便于采用二箱造型，且合箱方便，但上部
*圆周表面的质量难以保证。若采用图中所示的立浇方案，虽然造型、合箱的工
作量加大，但法兰的全部圆周表面均处于侧面，其质量均匀一致，易于获得合格铸件。
（2）铸件的大平面应朝下。这是由于在浇柱过程中，高温的液态金属对型腔上表面有强烈的热幅射，有时型腔上表面型砂因急剧地热膨胀而拱起或
开裂，使铸件表面产生夹砂缺陷。很明显，呈水平位置的平面愈厚大，
上表面愈易产生夹砂。为此，对于平板类铸件，要使大平面朝下（图3-3）。
图 3-3 阀瓣的浇注位置图 3-4 薄件的浇注位置
（3）为防止铸件上大面积薄壁部分产生浇不足或冷隔缺陷，应尽量将大面的薄
壁部分放在铸型的下部或垂直、倾斜，这对于流动性差的合金尤为重要。
图 3-4 为油盘类铸件的合理浇注方案，此时，平面处液体金属的压力比平面在上部高得
多，液体金属易于填满铸型。
（4）铸件易形成缩孔的的热节部位，浇注位置将其设置在分型面附近的上部或
侧面，这样便于在铸件厚处直接安置冒口，使之自下而上的顺序凝固、进行补
缩，以防止缩孔。如上述法兰铸件（图 3-2），厚端放在上部是合理的；反之，
若厚端在下部，则难以补缩。
（5）应能减少型芯的数量，便于型芯的固定和排气。
2、铸型分型面的选择原则
铸型分型面的选择也是铸造的工艺是否合理的重要关键之一。如果选择不
当，铸件质量难以保证，并使制模、造型、制芯、合箱，甚至切削加工等工序
10
复杂化。因此，分型面的选择要在保证铸件质量的前提下，尽量简化工艺，节省人力物力。实践证明，分型面的选择应考虑如下原则：
（1）应使铸型有最少的分型面，并尽可能为整形造型或分一个分型面。因为多
一个分型面，铸型就多增加一些误差，使铸件的精确度降低。如果铸件只有一
个分型面，就可采用工艺简便的两箱造型方法。图 3-5 为阀盖铸件，在大批量
生产时，为能在造型、合箱过程中方便操作，采用图中 I 的分型方式，只有一
个分型面。
图 3-5 阀盖铸件的分型面
必须指出，实际选定分型面时要从实际出发，对一些大而复杂或具有特殊要求
的铸件，有时采用二个以上的分型面，反而有利于保证铸件质量和简化工艺。（2）分型面的选择应尽量使型芯和活块数量少，以使制模、造型和合箱等工序简化。
（3）应尽量使铸件全部或大放在同一砂箱内，这样易于保证铸件精度。若铸件的加工面多，也应尽量使其加工基准面与大部分加工面在同一砂箱内。
图 3-6 为一阀瓣铸件的两种分型方案。图中方案使铸件整个位于一个砂箱中，有利于保证相互位置，有利于保证上下同心。
图 3-6 阀瓣铸件
（4）为便于造型、下芯、合箱及检验铸件壁厚，应尽量使型腔及主要型芯位于
下箱。但下箱型腔也不宜过深，并力求避免使用吊芯和大的吊砂。
（5）分型面尽量采用平直面，以简化模具制造及造型工艺。
（6）充分利用砂箱高度。
上述几项原则，对于具体铸件说来，往往彼此矛盾，难以全面符合。因此，在确定浇注位置和分型面时，要全面考虑，注意抓住主要矛盾，至于次要矛盾则应从工艺措施上设法解决。
3、工艺参数的确定
为了绘制铸造工艺图，在铸造方案确定以后，还须选择如下工艺参数：（1）机械加工余量铸件为进行机械加工而加大的尺寸称为机械加工余量。其大小取决于合金的种类、铸件的尺寸、生产批量、加工面与基准面的距离、加
工面在浇注时的位置等。铸钢件因浇注温度高，铸件表面不够平整，加工余量
应比较大；大批量生产时，因采用机械造型，工艺装备完整，故其加工余量可
小；而单件、小批生产时，因手工造型误差大，加工余量也相应加大。表 3-1
所示为我公司常规机械加工余量放置量。
表 3-1 机械加工余量（mm）
铸件最大尺寸
浇注时位置
加工面与基准面的距离（mm）
（mm）<50 *50~120 120~260 260~500 *500~800 800~1250
<120 120~260 260~500 500~800 800~1250 顶面
底、侧
顶面
底、侧
顶面
底、侧
顶面
底、侧
顶面
底、侧
*3.5~4.5 4.0~4.5
*2.5~3.5 3.0~3.5
**4.0~5.0 4.5~5.0 5.0~5.5
**3.0~4.0 3.5~4.0 4.0~4.5
**4.5~6.0 5.0~6.0 6.0~7.0
**3.5~4.5 4.0~4.5 4.5~5.0
**5.0~7.0 6.0~7.0 6.5~7.0
**4.0~5.0 4.5~5.0 4.5~5.0
**6.0~7.0 7.0~7.0 7.0~8.0
**4.0~5.5 5.0~5.5 5.0~6.0
6.5~
7.0
5.0~
6.0
7.0~8.0
5.0~
6.0
7.5~8.0
5.5~
6.0
7.5~9.0
5.5~7.0
*8.0~9.0 8.5~10.0
*5.5~7.0 6.5~7.5
注：加工余量数值中下限用于大批大量生产，上限用于单件小批生产。
铸件上待加工的孔、槽是否铸出，必须视孔、槽尺寸的大小、生产批量、合金的种类等因素而定。一般说来，在单件、小批生产条件下，铸铁件直径小
于 25mm 和铸钢件直径小于 35mm 的加工孔，可不铸出，因为机械加工时直接钻
孔反而经济合算。

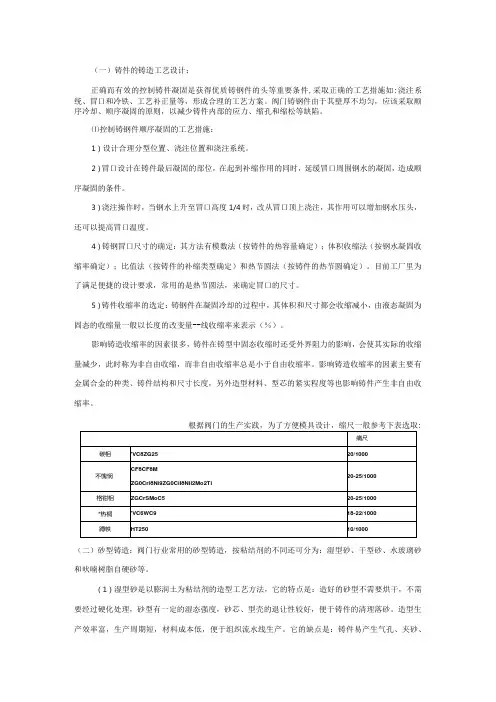

（2）收缩率铸件冷却后，由于合金的收缩其铸件尺寸比铸型型腔尺寸（即模
型尺寸）要小，为保证铸件应有的尺寸，制造模型时，预先放置钢的收缩和砂
型的收缩的综合收缩率，按比例将模型的尺寸放大。因此，要采用包括合金收
缩率的“缩尺”来绘制模型图。合金收缩率的大小，随合金的种类及铸件的尺
寸、形状、结构而不同。通常铸钢约为 1.5～3.0%。
（3）拔模斜度为了使模型（或型芯）易于从铸型（或芯盒）中取出，凡垂直
于分型面的立壁，在制造模型时必须留出一定的倾斜度，此斜度称为拔模斜度
或铸造斜度（图 3-7）。拔模斜度的大小取决于垂直壁的高度、造型方法、模型
材料及其表面光洁度等，通常为 3?\u65374X15?\u12290X垂直的壁愈高，其斜度愈小；机器造型应比手工造型为小。铸件的内壁应比外壁斜度大，一般为 3?\u65374X10?\u12290X拔模斜度具体数值可查阅有关手册。
4．型芯头型芯头的形状尺寸，对于型芯在铸型装配中的工艺性与稳定性有很
大的影响。
图 3-7 拔模斜度图 3-8 型芯头的构造
型芯头可分为垂直芯头和水平芯头两大类。单支点的水平芯头，又常称为
悬臂芯头。
* 垂直型芯一般都有上下芯头，但短而粗的型芯也可不留出上芯头。芯头的高度 H 主要取决于型芯头上的直径 d。芯头必须留有一定的斜度 a。
下芯头斜度应小些（5～10?\u65289X，高度应大些，以便增加型芯的稳定性；
而上芯头斜度应大些（6～15?\u65289X，高度应小此，以易于合箱。
* 水平芯头（图 3-8）长度 L 主要取决于型芯头的直径 d 和型芯的长度。
为便于下芯及合箱，铸型上的型芯座端部也应留有一定斜度 a，悬壁型芯
头必须做得比较长而大，以平衡支持型芯，防止型芯下垂或被液体金属
抬起。
型芯头与铸型型芯座之间应留有 1～4mm 间隙（S）,以便于铸型的装配。
第三节合金的铸造性能
铸造生产中很少采用纯金属,一般都用各种合金。铸造合金除应具有符合要
求的机械性能和物理、化学性能外，还必须考虑其铸造性能。合金的铸造性能
主要有流动性和收缩偏析性，这些性能对于是否容易获得健全的铸件是非常重
要的。
一、合金的流动性
金属浇注时，液态金属能够填满铸型是获得外形完整、尺寸精确、轮廓清
晰铸件的基本条件。但是，液态金属在填充过程中因散热而伴随着结晶现象，
同时还存在着铸型对液态金属的阻力，以及型腔中气体的反压力等等，这些都
