丁基橡胶特性
丁基橡胶特性
丁基橡胶是异丁烯和少量异戊二烯共聚得到的橡胶。它主要有两个特点：一是要在零下100摄氏度生产；二是橡胶的气密性特别好。
为什么丁基橡胶的聚合温度要这么低？因为只有在低温下才能得到高分子量的产品。试验表明：聚合度的对数与聚合绝对温度的倒数成正比，聚合温度每提高1摄氏度，聚合物的分子量降低约3000。这主要是因为丁基橡胶的聚合反应速度特别快，温度越高副反应就越厉害，难达到理想的聚合。
丁基橡胶的气密性特别好，这也是由它的大分子结构决定的。在丁基橡胶长分子序列中排布着许多甲基，它们形成一道道屏障，阻碍着主链的活动性，也减少了分子内部的自由空间。正是这样的结构同时造成丁基橡胶的弹性较差，却带给它抗震和吸收能量的特性。
如果按25摄氏度时空气对橡胶的穿透能力计算，丁基橡胶大约只是丁苯橡胶的1/10,天然橡胶的1/25，顺丁橡胶的1/100。
丁基橡胶的特性使它特别适合制造各种内胎。丁基橡胶制的内胎既可长期保持轮胎的气压，有效地保护外胎，从而延长整个轮胎的使用寿命，又有利于汽车的节油和行驶安全。就我们熟悉的自行车而言，它的内胎一般是用天然橡胶制作，每隔3天至5天就得打一次气，而用丁基橡胶制作的内胎可以在两三个月内不打气。
丁基橡胶的特殊结构使它的黏结性比较差，与其他聚合物不容易共混。所以现在有一半以上的丁基橡胶通过氯化或溴化处理，制成卤化丁基橡胶。这样既保留了丁基橡胶的优点，又克服了上述缺点，其耐热性能也得到改善。卤化丁基橡胶广泛应用于无内胎轮胎的内衬层，当然它的价格也比普通丁基橡胶贵了不少。
（文章摘自：佳工机电网）
丁基橡胶药用瓶塞物理性能要求与测试(标准状态：现行)
I C S83.140.99 G45 中华人民共和国国家标准 G B/T19381 2015 代替G B/T19381 2003 丁基橡胶药用瓶塞物理性能要求与测试 P h y s i c a l f u n c t i o n r e q u i r e m e n t s a n d t e s t i n g f o r p h a r m a c e u t i c a l c l o s u r e s o f b u t y l r u b b e r (I S O8871-5:2005,E l a s t o m e r i c p a r t s f o r p a r e n t e r a l s a n d f o r d e v i c e s f o r p h a r m a c e u t i c a l u s e P a r t5:F u n c t i o n a l r e q u i r e m e n t s a n d t e s t i n g,MO D) 2015-05-15发布2015-10-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会发布
G B/T19381 2015 前言 本标准按照G B/T1.1 2009给出的规则起草三 本标准代替G B/T19381 2003‘丁基橡胶药用瓶塞通用试验方法“,与G B/T19381 2003相比主要变化如下: 将标准名称修改为 丁基橡胶药用瓶塞物理性能要求与测试 ; 将范围修改为 本标准规定了与药瓶配套用的丁基橡胶药用瓶塞受到注射针或输液穿刺器穿 刺时的物理性能指标要求和测试方法 (见第1章,2003年版第1章); 增加了术语和定义(见第3章); 删除了分类二测定(见2003年版第3章二第4章); 删除了生物性能要求二化学性能要求二物理性能要求中的硬度,增加了瓶塞的穿刺力二穿刺落 屑二自密封性和瓶塞与容器密合性要求(见第4章,2003年版第5章); 增加了试验瓶塞的制备(见第5章); 删除了试验方法二包装二贮存二标志和标识(见2003年版第6二7二8二9章); 修改了附录A~附录N,增加了资料性附录E(见附录A~附录E,2003年版附录A~ 附录N)三 本标准采用重新起草法修改采用I S O8871-5:2005(E)‘非肠道及药用器械用弹性件第5部分:功能要求与测试“三 本标准与I S O8871-5:2005的技术性差异如下: 将标准名称修改为 丁基橡胶药用瓶塞物理性能要求与测试 ; 在第1章范围中增加了 或输液穿刺器 字样; 在第2章规范性引用文件中增加了 I S O8536-1‘医用输液器具第1部分:玻璃输液瓶“二 I S O8536-3‘医用输液器具第3部分:输液瓶铝盖“以及I S O8536-7‘医用输液器具第7 部分:输液瓶铝塑组合盖“ ; 在第4章中,增加了丁基橡胶输液瓶塞的要求; 在5.1中,增加了丁基橡胶输液瓶塞的取样; 在5.3中,增加了 然后在30m i n内使瓶塞冷却至室温,取出烧瓶三将水倒出并将瓶塞在60? 下烘干60m i n,贮存于密封的玻璃容器中备用三 的内容; 在A.3.2.2二A.4.1.4a)中增加了 能以200mm/m i n的速度 的内容; 附录A中增加了丁基橡胶输液瓶塞穿刺力测试; 在B.3.1.7中将 过滤器,孔径为0.5μm 改为 中速滤纸 ; 在B.3.1.8中将 过滤装置,能够容纳孔径为0.5μm的过滤器 改为 布氏漏斗,能够容纳中速滤纸 ; 在附录B中增加了丁基橡胶输液瓶塞穿刺落屑测试; 在附录C中增加丁基橡胶输液瓶塞自密封与容器密合性测试; 增加了资料性附录E三 本标准由中国石油和化学工业联合会提出三 本标准由全国橡胶与橡胶制品标准化技术委员会胶乳制品分技术委员会(S A C/T C35/S C4)归口三 本标准起草单位:江苏华兰药用新材料股份有限公司二深圳市医疗器械检验所二浙江省质量检测科 Ⅰ
交联溴化丁基橡胶与聚丙烯共混改性的研究全解
目录 摘要 (Ⅰ) 关键词 (Ⅱ) Abstract (Ⅲ) Key Words (Ⅲ) 1 文献综述 (1) 1.1 丁基橡胶简介 (1) 1.2 丁基橡胶的用途 (1) 1.3 丁基橡胶的缺点 (3) 1.4 橡胶与聚丙烯共混的究 (3) 1.5 溴化丁基橡胶的再生利用 (5) 1.6 本课题的研究意义及目的 (7) 2 实验部分 (7) 2.1 实验的试剂与仪器 (7) 2.2 溴化丁基橡胶与聚丙烯的共混 (8) 3 结果与讨论 (9) 3.1 相容剂氯化聚乙烯的用量对橡塑共混物拉伸性能的影响 (9) 3.2 共混比对橡塑共混物拉伸性能的影响 (10) 3.3 共混温度对橡塑共混物拉伸性能的影响 (11) 3.4 共混时间对橡塑共混物拉伸性能的影响 (12) 3.5 硫化温度对橡塑共混物拉伸性能的影响 (13) 4 结论 (14) 参考文献 (15) 致谢 (17)
交联溴化丁基橡胶与聚丙烯共混改性的研究 摘要：通过交联溴化丁基橡胶与聚丙烯的共混改性，使得交联的溴化丁基橡胶具有较好的机械性能以及加工性能，本文研究了共混比、相容剂用量、开炼温度、开炼时间、硫化温度等相关工艺条件。结果表明在橡塑共混比为 3:1，相容剂用量为总质量的7%，开炼温度与时间为150℃、10min，硫化温度为170℃时，可获得综合性能较好的共混胶料。 关键词：交联溴化丁基橡胶；聚丙烯；氯化聚乙烯 The blends modification of Crosslinked bromobutyl rubber and polypropylene Abstract:In the interest of fine mechanical properties and processing performance, the crosslinked bromobutyl rubber was modified by blend with the polypropylene in this paper. The blend ratio of the crosslinked bromobutyl rubber and the polypropylene, the dosage of inosculating reagent, the mixing temperature, the mixing time, vulcanization temperature, and other related conditions were researched. The result show that: the optimal blend ratio was 3:1 in the rubber blend, the dosage of inosculating reagent was 7% of the mass percent, the mixing temperature and time were 150℃and 10min, the vulcanization temperature is 170℃. the obtained blend rubber was material with better integration performance. Key Words: Crosslinked bromobutyl rubber;Polypropylene;Chlorinated polyethylene
丁基橡胶综述
河南城建学院 丁基橡胶 专业：高分子材料与工程 学生姓名： 指导教师： 完成时间：2020年4月23日
摘要 0 1简介 0 国内外发展史 0 国内发展史 0 国外发展史 0 丁基橡胶的分子结构式 (1) 丁基橡胶的分类 (1) 丁基橡胶的优缺点 (2) 国内外生产厂家 (3) 2.主要特性及用途 (3) 主要特性 (3) 用途 (3) 3. 丁基橡胶的聚合机理、影响因素 (4) 丁基橡胶的聚合机理 (4) 影响聚合反应的主要因素 (5) 4.生产工艺、改性及装备 (6) 淤浆法工艺 (6) 溶液法工艺 (8) 丁基橡胶的改性 (8) 生产设备 (9) 5.国内外生产现状和研究进展 (10) 国内生产现状 (10) 国外生产现状 (10) 技术进展 (11) 6.存在问题 (12) 7.展望 (12) 参考文献 (13)
摘要 丁基橡胶具有优良的气密性、水密性以及优良的耐候性和耐化学腐蚀性，是内胎和无内胎轮胎密封内衬不可替代的胶种。本文介绍了丁基橡胶的国内外发展史、主要结构、分类、主要的性能、应用、国内外生产厂家、研究现状和进展以及对丁基橡胶的展望。 1简介 国内外发展史 国内发展史 兰州石化公司石化研究院从20世纪60年代初开始聚异丁烯的合成研究，1966—1983年期间，由原化工部和国家科委立项，进行了淤浆和溶液聚合工艺合成丁基橡胶的研究与工业化开发，在该院建成的以水-三氯化铝为引发剂体系。氯甲烷为溶剂的淤浆聚合工艺中试装置上，系统的开展了全流程工艺条件、设备、分析、控制等方面的研究，取得了良好的结果，为淤浆法丁基橡胶的工业化积累了经验。1983年后，北京化工大学继续从事有关聚异丁烯、丁基橡胶和卤化丁基橡胶的实验室研究工作。燕山石化公司从1983年开始筹建丁基橡胶工业生产装置。落实丁基橡胶工业生产技术来源以及聚合反应器是建设生产装置的关键，经过较长时间的工作，最终选择了引进意大利Pressindustria公司丁基橡胶和氯化丁基橡胶的生产技术和聚合反应器。1992年，原国家计委批准了燕山石化公司建设30kt/a丁基橡胶生产装置的项目建议书，并于1996年批复了项目的可行性研究报告。1996年，燕山石化公司与意大利Pressindustria公司签定了技术转让合同。燕山石化公司丁基橡胶工程于1997年破土动工，1999年建成投产。经过2年的试生产，2002年达到了设计生产能力。在试生产期间，该公司在有关单位的协助下，对Pressindustria公司丁基橡胶生产工艺技术做了重大改进。目前我国只有中国石化燕山石油化工公司合成橡胶厂1家生产企业，产量不能满足国内实际生产的需求，每年都要大量进口，开发利用前景广阔[1]。 国外发展史 1937年，美国标准油公司的研究人员首次发现异丁烯与少量异戊二烯共聚
丁基橡胶
丁基橡胶 丁基橡胶是合成橡胶的一种，由异丁烯和少量异戊二烯合成。制成品不易漏气，一般用来制造汽车、飞机轮子的内胎。 丁基橡胶是异丁烯和异戊二烯的共聚物，它在1943年投入工业生产。 丁基橡胶英文：butyl rubber 丁基橡胶的最大优点： 气密性好。它还能耐热、耐臭氧、耐老化、耐化学药品，并有吸震、电绝缘性能。 缺点： 硫化慢，加工性能较差。 主要用途： 制作各种轮胎的内胎、无内胎轮胎的气密层、各种密封垫圈，在化学工业中作盛放腐蚀性液体容器的衬里、管道和输送带，农业上用作防水材料。 2005年，我国丁基橡胶消费量近15万吨，国产丁基橡胶不足3万吨，80%依靠进口，从1999年至2004年，进口量年均增长率达26.9%。由于，国际石油市场价格不断上升，丁基橡胶价格也不断攀升。近几年来丁基橡胶的价格由15000元/T左右，上升呈现在的32000元/T以上。而丁基橡胶制品的价格虽然有所上升，但整体算价格上升幅度不超过30％，远远赶不上丁基橡胶价格成倍的上升。所以很多使用丁基橡胶的企业把目光转向了丁基橡胶的最佳替代产品――丁基再生橡胶。 丁基再生橡胶除了类似原聚合物的性能之外，还具有某些特殊的配合优点，如改善尺寸稳定性，升热性较低，减少焦烧。气密性同原丁基橡胶一样，比其它合成橡胶更好地保留原生胶的各种性能，所以丁基再生胶的经营良好，是制造轮胎内胎最佳选择材料。丁基橡胶中含有少量的异戊二烯，故其不饱和度较低，其硫化胶耐老化性能非常优良，这说明其很耐氧化，经试验也证明，废硫化丁基橡胶再生时，氧起的作用很小，所以再生脱硫比天然橡胶困难。 目前国内丁基再生胶的生产工艺有六七种之多，主要有蒸煮法、炒制法、挤出法、微波法、辐射法、高温连续催化法、化学机械法等，但无论采用何种方法，目的是采用最经济、最科学的方法把废丁基橡胶由网状结构变成线型结构。 随着我国轮胎工业快速发展，丁基橡胶消费量快速上升，特别是子午线轮胎的快速发展，加上国家《医用瓶塞丁基化》标准出台，国家提出轮胎内胎丁基化，国内外市场对丁基橡胶的强劲需求，促进了丁基再生胶的发展。但由于国内丁基再生胶的生产原料紧缺，废丁基内胎由前年的2000元/T多，上涨到目前的6100元/T左右，废胶囊由800元/T左右上升到目前3800元/T左右，医用瓶塞由1000元/T左右上升至目前2000元/T左右。丁基再生胶价格虽有上升，但赶不上废丁基胶涨价幅度。所以造成很多丁基再生胶厂家由高利变成微利或无利可图。分析其原因主要是生产工艺方法落后，生产的丁基再生胶物性指标过于低下，只能低价卖，但生产厂家无利可图，而且浪费了大量的宝贵资源。 传统的脱硫方法目前在国内比较盛行，大多厂家选用的是动态罐脱硫、或者火烧炒罐脱硫，上述两种方法的缺点是：动态脱硫，只是提供了高温高压的脱硫条件，脱硫时间长，还需要加入价格昂贵的软化助剂，关键的是不能对脱硫原料进行摩擦挤压。所以会造成原料表面焦化、碳化，而原料的内部不能脱透，造成产品表面有没有解聚的颗粒存在，影响了产品质量。火烧炒罐由于不能准确控制温度，碳化和焦化现
溴化丁基橡胶检测方法
溴化丁基橡胶中溴含量的测定： 一般工业级成品溴化丁基橡胶的溴含量大约为1.9％～2.1％，本文通过两种 方法测定溴含量。 (1)氧燃烧瓶—-Ag量法测定 分析试剂 氧气；氢氧化钠标准溶液，l mol/L；酚酞试剂；硝酸银标准溶液，O.01 mol/L； 碳酸氢钠饱和溶液；铬酸钾，50g/L：硫酸溶液1 mol/L。 分析原理 溴化丁基橡胶中的溴含量测定：燃烧溴化丁基橡胶使其中的溴原子转变成溴离子并溶于水， 然后以铬酸钾(K 2CrO 4 )为指示剂，用硝酸银(AgN0 3 )标准溶液滴定。由于溴化银(AgBr)的溶解 度小于铬酸银(Ag 2Cr0 4 )的溶解度，当加入AgN0 3 溶液时，先析出AgBr沉淀，化学计量点后稍 过量的Ag+与Cr0 42-。生成砖红色的Ag 2 Cr0 4 沉淀指示终点。滴定需要在中性或弱碱性溶液中进 行，最佳PH范围为7~9。 Ag++Br-=AgBr↓ (黄色沉淀) 2Ag++Cr0 42-=Ag 2 Cr0 4 ↓ (砖红色) 分析步骤 用精密电子天平称取溴化丁基橡胶样品60 mg左右，用剪好的方形定量滤纸包起来固定于燃烧瓶塞上的铂丝上，在燃烧瓶中加入20 mL l mol／L氢氧化钠溶液，通氧约半分钟置换空气，点燃滤纸的引燃部分迅速插入瓶中按紧，待样品充分燃烧后，使瓶中空气完全被氢氧化钠溶液吸收。用酚酞作指示剂，用1 mol/L的硫酸溶液调至无色，再加入饱和碳酸钠溶液调至弱碱性，溶液微红，加10滴50g/L的铬酸钾指示剂，用O.01 mol/L的硝酸银溶液滴定至黄色转至砖红色为反应终点。 溴化丁基橡胶溴含量的计算方法 由上面的步骤可以计算出样品的溴含量x(％)，具体计算公式如下 X =[C(V 2-V 1 )*79.9/M]*100% 在上边公式中： V 2 -滴定样品时硝酸银标准溶液的用量,mL； V 1 -滴定空白时硝酸银标准溶液的用量,mL； C-硝酸银标准溶液浓度； m-溴化丁基橡胶质量（g）； (2) 本实验中采用瑞士Bruker公司AC．80MHZ傅立叶变换核磁共振仪，氘代氯仿溶解，TMS为内标，室温测定。 溴化丁基橡胶不饱和度测定： （1）卤化法测定不饱和度 卤化法是化学法的一种，操作简便，用得最广。下面对溴化碘测聚合物 的不饱和度做一简单介绍。 ①分析试剂 需测的橡胶样品，1 2，Br 2 ，KI，CCl 4 ，Na 2 S 2 3 ，淀粉溶液 ②分析原理 溴化碘与双键反应的方程式及分析过程中的反应式如下～CH=CH～+IBr→～CHI-CHBr～ IBr+KI → I 2 +KBr I 2+ 2Na 2 S 2 3 →2NaI+ Na 2 S 4 6 ③测定方法
异戊二烯综述
摘要：异戊二烯是合成橡胶的重要单体，主要用于生成异戊橡胶、丁基橡胶和ＳＩＳ热塑性弹性等，也广泛应用于医药、农药、黏结剂及香料等领域。本文介绍了传统的异戊烷和异戊烯脱氢、化学合成、萃取蒸馏等几种主要的化学生产方法和生物合成方法及催化合成膜分离等新技术应用于异戊二烯的生产，并对主要方法进行了对比，分析了其优缺点，同时对异戊二烯生产技术的发展提出了建议。 关键词：异戊二烯; 生产方法; 研究进展，；市场分析 Abstract:Isoprene monomer is an important synthetic rubber, mainly used to generate isoprene rubber, butyl rubber and SIS thermoplastic elastomers etc., which are also widely used in medicine, pesticides, bonding agents and spices and other fields. This article describes the traditional iso-pentane and iso-pentene dehydrogenation, chemical synthesis, extraction, distillation of several major chemical production methods and biological synthesis and catalytic synthesis of new membrane separation technology in the production of isoprene, and main methods are compared, their advantages and disadvantages are analyzed, while isoprene production technology development is suggested. Key words: Isoprene; production methods; research progress; market analysis
丁基橡胶标准
盘锦和运新材料有限公司企业标准 Q/PHX 0001—2014 异丁烯-异戊二烯橡胶(IIR) 2014-8-15发布2014-8-25实施盘锦和运新材料有限公司发布
前言 本标准按照GB/T 1.1-2009《标准化工作导则》中《第1部分：标准的结构和编写》给出的规则起草。 本标准代替标准Q/PHX 0002-2013,请注意本文件中的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由盘锦和运新材料有限公司技术部提出并归口。 本标准起草单位：盘锦和运新材料有限公司技术部。 本标准主要起草人：李建军、武艳平。 本标准由盘锦和运新材料有限公司批准。 本标准所替代标准的历次版本发布情况为：Q/PHX 0002-2013。
异丁烯-异戊二烯橡胶（IIR ） 1 范围 本标准规定了异丁烯-异戊二烯橡胶（IIR ）的分类与命名、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于以异丁烯和异戊二烯为主要原料，以氯甲烷为溶剂经低温共聚制得的异丁烯-异戊二烯橡胶。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1232.1－2000 未硫化橡胶 用圆盘剪切粘度计进行测定 第1部分：门尼粘度的测定(neq ISO 289-1:1994) GB/T 4498－1997 橡胶 灰分的测定 ( eqv ISO 247:1991 ) GB/T 5576－1997 橡胶和胶乳 命名法 ( idt ISO 1629：1995 ) GB/T 5577－2008 合成橡胶牌号规范 GB/T 24131-2009 生橡胶 挥发分含量的测定 ( eqv ISO 248:1991 ) GB/T 16584－1996 橡胶 用无转子硫化仪测定硫化特性 （eqv ISO 6502:1991 ) GB/T 15340－2008 天然、合成生胶取样及其制样方法 ( idt ISO 1795：2000) GB/T 19187－2003 合成生胶抽样检查程序 3 分类与命名 字符组2中是四个数字。前两个数字表示异丁烯-异戊二烯橡胶不饱和度的标称值，由其标称值的整数和小数点后一位的两个数字组成。后两个数字表示生胶门尼粘度的标称值，由其标称值整数部分的两个数字组成。 字符组3中是字母或数字，代表产品其他的附加信息。 示例 ： 某异丁烯-异戊二烯橡胶（IIR ），不饱和度的标称值为 1.60，生胶门尼粘度的标称值为51，命名如下： 异丁烯-异戊二烯橡胶生胶门尼粘度的标称值 字符组2： 异丁烯-异戊二烯橡胶不饱和度的标称值 字符组 1： 异丁烯-异戊二烯橡胶代号 命名： IIR1650
橡胶的基本结构与性能
橡胶的基本结构与性能 橡胶的分子特征---构成橡胶弹性体的分子结构有下列特点： ①其分子由重复单元（链节）构成的长链分子。分子链柔软其链段有高度的活动性，玻璃化转变温度(Tg)低于室温； ②其分子间的吸引力（范德华力）较小，在常态（无应力）下是非晶态，分子彼此间易于相对运动； ③其分子之间有一些部位可以通过化学交联或由物理缠结相连接，形成三维网状分子结构，以限制整个大分子链的大幅度的活动性。 从微观上看，组成橡胶的长链分子的原子和链段由于热振动而处于不断运动中，使整个分子呈现极不规则的无规线团形状，分子两末端距离大大小于伸直的长度。一块未拉伸的橡胶象是一团卷曲的线状分子的缠结物。橡胶在不受外力作用时，未变形状态熵值最大。当橡胶受拉伸时，其分子在拉伸方向上以不同程度排列成行。为保持此定向排列需对其作功，因此橡胶是抵制受伸张的。当外力除去时，橡胶将收缩回到熵值最大的状态。故橡胶的弹性主要是源于体系中熵的变化的“熵弹性”。 橡胶的应力－应变性质 应力－应变曲线是一种伸长结晶橡胶的典型曲线，其主要组分是由于体系变得有序而引起的熵变。随着分子被渐渐拉直，使得分子链上支链的隔离作用消失，分子间吸引力变得显著起来，从而有助于抵抗进一步的变形，所以橡胶在被充分拉伸时会呈现较的高抗张强度. 橡胶在恒应变下的应力是温度的函数。随温度的升高橡胶的应力将成比例地增大。 橡胶的应力对温度的这种依赖称为焦耳效应，它可以说明金属弹性和橡胶弹性间的根本差别。在金属中，每个原子都被原子间力保持在严格的晶格中，使金属变形所做的功是用来改变原子间的距离，引起内能的变化。因而其弹性称为“能弹性”。其弹性变形的范围比橡胶中主要由于体系中熵的变化而产生的“熵弹性”的变化范围要小得多。 在一般的使用范围内,橡胶的应力-应变曲线是非线性的,因此橡胶的弹性行为不能简单地以杨氏模量来确定。 橡胶的变形与温度、变形速度和时间的关系 橡胶分子的变形运动不可能在瞬时完成，因为分子间的吸引力必须由原子的振动能来克服，如果温度降低时，这些振动变得较不活泼，不能使分子间吸引力迅速
汽车轮胎材料与材料发展趋势综述
汽车轮胎材料与材料发展趋势综述 学生姓名：方鹏学号：201402180228 摘要：据悉，2009年，我国国内汽车轮胎总产量达到3.8亿条，今年预计可达4亿条，占全球总产量的近三分之一。本文综合论述了常用汽车轮胎橡胶材料的种类和性能，包括改性天然橡胶以及丁苯橡胶、顺丁橡胶、异戊橡胶、丁基橡胶和乙丙橡胶等合成橡胶。近年来，汽车工业迅猛发展，现代汽车在高速、安全、节能、环保方面的发展对轮胎性能提出了新的要求（见表 1），从而对合成橡胶原料也提出了更高的要求（见表 2） 表1现代汽车对轮胎性能的需求 表2轮胎研究课题及对橡胶的性能要求 低油耗低滚动阻力（高回弹性） 高速，行驶安全高花纹性（低回弹性） 无销钉轮胎低温性能（耐冰雪性能） 耐久性耐磨耗性 轻量化耐磨耗性 安全性，全天候性在雨天、冰雪路面的滑动阻力 关键词：轮胎、汽车、材料、汽车轮胎、合成橡胶、生产能力 1天然橡胶 1.1环氧化天然橡胶（ENR） 用过氧化有机酸或过氧化氢与有机酸处理使天然橡胶形成环氧化基团结构的生胶。该橡胶具有抗湿滑性好、气密性优良、耐油性能佳等诸多优点。按环氧化程度的高低一般有ENR75,ENR50和ENR25三个品种环氧化天然橡胶(ENR)是天然橡胶(NR)经化学改性制得的特种天然橡胶。ENR 具有优良的气密性、粘合性、耐湿滑性。ENR 50 具有良好的阻尼性，其滚动阻力小于 NR，湿路面抓 着性优于充油丁苯橡胶(OESBR)。用于轮胎胎面胶时， ENR 与白炭黑强的相互
作用是湿路面抓着力的重要因素。 1.2 充油天然橡胶 充油橡胶是指在橡胶 (包括天然橡胶、合成橡胶)中填充了一定数量矿物油的混合物。充油可以在天然或合成胶乳中进行，也可以在干胶中完成，前者称湿法充油，后者称干法充油。 汽车轮胎不仅要求有优良的干湿路面抓着性能，还需要有良好的冰面牵引性能。有研究表明，以充油天然橡胶(OENR)部分替代充油丁苯橡胶(OESBR)时，不仅可以大幅降低滚动阻力，而且可以提高冰面抓力。 1.3接枝天然橡胶 在天然橡胶分子主链上接上烯烃类不饱和分子的单体，使长链线性分子变成具有支链型结构的橡胶。 主要是甲基丙烯酸甲酯(MMA )与 NR 接枝共聚，MMA 接枝 NR 材料具有良好抗冲击性能、耐屈挠性、粘合性以及较高的硬度。在汽车轮胎中主要运用于无内胎轮胎中的气密层等。将材料与丁苯橡胶共混，可用作胎圈三角胶胶料，其生胶强度及与钢丝圈的粘合力明显提高，可以较好地保持钢丝圈的形状稳定。 2合成橡胶 2.1 丁苯橡胶（SBR） 目前市场丁苯橡胶以乳聚丁苯橡胶（ESBR）为主。近年来，溶聚丁苯橡胶（SSBR）通过高分子合成技术，在滚动阻力、抗湿滑性能和耐磨性能之间具有良好的平衡关系，具有优良耐磨性能、耐屈挠性能、耐低温性能和动态力学性能，特别适合用于轿车轮胎的胎面、胎体和胎侧等部位。乳聚丁苯橡胶的工业化始于 1960 年，经过不断改造扩能和新建，包括中国石化和中国石油在内的共 7 家企业 10 家工厂在生产乳聚丁苯[4]，产能达 130.5 万 t/a，详见表 3。近年来，溶聚丁苯橡胶（SSBR）逐渐在中国兴起。通过高分子合成技术，溶聚丁苯橡胶可以在滚动阻力、抗湿滑性能和耐磨性能之间建立最佳平衡，具有优良耐磨性能、耐屈挠性能、耐低温性能和动态力学性能，特别适合用于轿车轮胎的胎面、胎体和胎侧等部位，代表着丁苯橡胶的发展方向。目前溶聚丁苯橡胶主要的已建和在建装置及其产能情况详见表4，产能共计28.2万。由于溶聚丁苯橡胶生产可以与热塑性
丁基橡胶配方设计

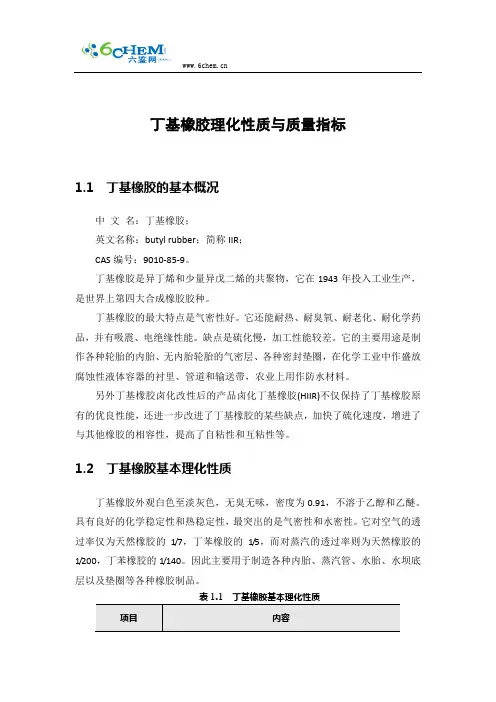

丁基橡胶配方设计 丁基橡胶简介： 丁基橡胶是合成橡胶的一种，由异丁烯和少量异戊二烯合成。制成品不易漏气，一般用来制造汽车、飞机轮子的内胎。丁基橡胶是异丁烯和异戊二烯的共聚物，它在1943年投入工业生产。具有良好的化学稳定性和热稳定性，最突出的是气密性和水密性。它对空气的透过率仅为天然橡胶的1/7，丁苯橡胶的1/5，而对蒸汽的透过率则为天然橡胶的1/200，丁苯橡胶的1/140。因此主要用于制造各种内胎、蒸汽管、水胎、水坝底层以及垫圈等各种橡胶制品。 丁基橡胶的最大优点：气密性好。它还能耐热、耐臭氧、耐老化、耐化学药品，并有吸震、电绝缘性能。缺点：硫化慢，加工性能较差。目前国内丁基再生胶的生产工艺有六七种之多，主要有蒸煮法、炒制法、挤出法、微波法、辐射法、高温连续催化法、化学机械法等，但无论采用何种方法，目的是采用最经济、最科学的方法把废丁基橡胶由网状结构变成线型结构。 生产方法: 淤浆法：淤浆法是以氯甲烷为稀释剂，以H2O-AlCl3为引发体系，在低温(-100℃左右)下将异丁烯与少量异戊二烯通过阳离子聚合制得的。 溶液法：传统的淤浆法合成丁基橡胶生产工艺技术成熟，但由于聚合反应温度低，制冷设备庞大，聚合釜连续运转周期短，能耗高(1kg胶能量消耗约35～55MJ)。为了能提高反应温度，对用溶液法合成丁基橡胶进行了大量的研究。 配方设计： 丁基橡胶因其聚合物所具有的独特性能,所以被广泛用于制造内胎、防振橡胶、工业胶板、医用橡胶等许多方面。本文主要就配合剂对丁基橡胶物性的影响进行叙述。 炭黑： 炭墨对普通丁基橡胶物性的影响与对卤化丁基橡胶基本相同。各种炭黑对物性的影响如下: (1)SAF(超耐磨炉黑)、ISAF(中超耐磨炉黑)、HAF(高耐磨炉黑)、MPC(可混槽黑)等粒径小的炭黑,其硫化胶的拉伸强度和撕裂强度较大; (2)FT(细粒子热裂炭黑)、MT(中粒子热裂炭黑)等粒径较大的炭黑,其硫化胶的伸长率
丁基橡胶的生产工艺设计
丁基橡胶的生产工艺设计 B 线项目报告 丁基橡胶的生产工艺设计 班级： 姓名： 学号： 指导老师： 目录 引言....................................................................................................................... . (3) 摘要....................................................................................................................... . (4) 一、丁基橡胶的简介 (5) 二、丁基橡胶的发展史 (5) （1）世界史 (5) (2)中国史 (6)
三、丁基橡胶的生产状况 (6) （1）生产能力 (6) （2）国内生产主要牌号及质量指标 (7) 四、丁基橡胶的结构和特性 (8) 1、结构 (8) 2、特性 (8) 五、丁基橡胶的生产 (9) 1、生产工艺 (9) 2、反应机理 (9) 3、主要原料 (9)
4、工艺条件 (9) 5、主要生产技术特点 (10) 6、生产流程 (10) 7、反应影响因素 (12) 六、丁基橡胶的用途 (13) 七、生产安全问题 (14) 八、溴化丁基橡胶加工研究进展 (14) 九、我国丁基橡胶生产存在问题及建议 (15) 1、存在问题 (15) 2、为了使中国丁基橡胶工业快速健康发展，建议： (16)
参考文献....................................................................................................................... 17 引言 本设计主要对丁基橡胶的发展史，生产状况，生产工艺，以及用途和新发展做了简要的介绍，其中详细介绍了丁基橡胶的生产工艺，对丁基橡胶的淤浆法做了介绍，由于编写时间比较仓促，难免出现出错，恳请大家提出批评。 摘要异丁烯与少量异戊二烯共聚而成的一种合成橡胶，简称IIR。具有良好的化学稳定性和热稳定性,最突出的是气密性和水密性。它对空气的透过率仅为天然橡胶的1/7，丁苯橡胶的1/5，而对蒸汽的透过率则为天然橡胶的1/200，丁苯橡胶的1/140。因此主要用于制造各种内胎、蒸汽管、水胎、水坝底层以及垫圈等各种橡胶制品。 关键词：丁基橡胶异丁烯异戊二烯乙烯丙烯复迭制冷 一、丁基橡胶的简介 异丁烯与少量异戊二烯共聚而成的一种合成橡胶，简称IIR。具有良好的化学稳定性和热稳定性,最突出的是气密性和水密性。它对空气的透过率仅为天然橡胶的1/7，丁苯橡胶的1/5，而对蒸汽的透过率则为天然橡胶的1/200，丁苯橡胶的1/140。因此主要用于制造各种内胎、蒸汽管、水胎、水坝底层以及垫圈等各种橡胶制品 丁基橡胶是合成橡胶的一种，由异丁烯和少量异戊二烯合成。制成品不易漏气，一般用来制造汽车、飞机轮子的内胎。丁基橡胶是异丁烯
氯化丁基橡胶生产及市场报告
氯化丁基橡胶生产及市场研究 氯化丁基橡胶（chlorobutyl rubbrer）系由丁基橡胶溶液通入氯气而制得，氯化发生在异戊二烯部分，且大部分为氯的取代反应，丁基橡胶具有的双键基本上完全保存下来，对应于每一个异戊二烯双键链节，大体上可取代一个氯原子。氯化丁基橡胶市场特征 耐热性能:氯化丁基橡胶耐热性能良好，在高温长时间下的降解相对较低。在121℃下长期老化时的性能显然优于天然橡胶，氯化丁基橡胶的耐热性能除与聚合物本身因素有关外，还与硫化体系和补强体系有关。 耐屈挠性:氯化丁基橡胶作为制造轮胎和减震制品的重要橡胶品种，其耐屈挠性能显得十分重要。氯化丁基橡胶具有优良的耐热性能，且硫化胶结构紧密，所以耐屈挠性能良好。但另一方面，氯化丁基橡胶滞后损失较大，在动态下使用，生热也较大，会降低其耐屈挠性能。 耐天候性能:氯化丁基橡胶硫化胶的耐天候性能与填充剂的关系十分密切。炭黑是优良的耐紫外线配合剂。配用炭黑补强的氯化丁基橡胶硫化胶具有良好的耐天候性能。浅色硫化胶的耐天候性能较差。 气透性:氯化丁基橡胶的气透率极低，与丁基橡胶大致相同。在24℃时，氯化丁基橡胶的气透率仅为丁苯橡胶的1/9、天然橡胶的1/4。 耐油性: 氯化丁基橡胶不属耐油橡胶，但通过适当配合可使硫化胶获得一定的耐油性并具有实用价值。硫化越充分硫化胶的耐油性能越好。。此外，在氯化丁基橡胶中并用部分耐油橡胶，也能提高硫化胶的耐油性，如丁腈橡胶和氯丁橡胶等。 第一章：氯化丁基橡胶综述 ..................................................... 错误！未定义书签。 第一节：氯化丁基橡胶基本信息及介绍............................................. 错误！未定义书签。 1. 氯化丁基橡胶基本介绍............................................................ 错误！未定义书签。 2. 氯化丁基橡胶分类.................................................................... 错误！未定义书签。 3. 氯化丁基橡胶国标及主要生产厂家技术指标........................ 错误！未定义书签。 第二节：氯化丁基橡胶应用及背景..................................................... 错误！未定义书签。
药用丁基胶塞质量标准[指南]
药用丁基胶塞质量标准[指南] 药用丁基胶塞质量标准 药用氯化丁基橡胶塞标准(试行) YBB 00042002 本标准适用于直接与注射剂接触的氯化丁基橡胶塞。 【外观】取本品数个，目视检测，表面色泽应均匀，不得有污点、杂质、气泡、裂纹、缺胶、粗糙、胶丝、胶屑、海绵状、毛边;不得有除边造成的残缺或锯齿现象;不得有模具造成的明显痕迹。 【鉴别】(1)称取本品5,20g，置于干燥的试管中，将长约4毫米的钠片一片置于固定并倾斜的试管中，使其恰好位于试样之上，用火焰的尖端加热试管，将钠融化在试样上，继续加热2分钟，使呈深红色，冷却后加入乙醇，将过剩的钠醇化，加水约10ml溶解，过滤，滤液备用。 A:取滤液1.5ml置于试管中，加硝酸酸化，煮沸1,2分钟，加入硝酸银1滴，应产生白色沉淀。 B:取滤液0.2ml，置于微量试管中，加氯仿1滴，加稀硫酸1滴，加薪配置的氨水1滴(或3,H2O2溶液2,3滴)，经振荡混匀后，静止5分钟，氯仿层应不显色。 (2)红外光谱取本品约3g切成3mm×3mm小块置索氏抽提器中用丙酮或适宜的溶剂回流浸提8小时，取残渣80?烘干，取0.1,0.2g置于裂解管的底部，然后用试管夹水平的将裂解管移到酒精灯上加热，当出现裂解产物冷凝在裂解管冷端时，再继续加热至裂解基本完全但没碳化为止，取少许裂解物滴在溴化钾片上，在80?烘干，照分光光度法(《中华人民共和国药典》2000年版二部?C)测定，应与对照图谱基本一致。
【穿刺落屑】输液瓶用胶塞:取10只被测胶塞和10只已知穿落屑数的胶塞分别装在与其相配的输液瓶上，每只瓶中注入半瓶水。加上铝盖,用手动封盖机封口,打开铝盖穿刺部位。按先被测胶塞再已知穿刺落屑数胶塞的顺序交替穿刺胶塞。穿刺时,胶塞保持直立,握持金属穿刺器(见图1)垂直向胶塞标记区域内穿刺，晃动数秒后拨出穿刺器。每次穿刺前用丙酮或甲基—异丁基酮擦拭穿刺器。 穿刺器不得有损坏，并保持锋利(如穿器损坏，须换用新的)。直至所有胶塞胶被穿刺一次。取下被测胶塞，将瓶中水全部通过快速滤纸过滤，确保瓶中不残留落屑。在一般条件下，眼与滤纸距离为25cm，用肉眼观察快速滤纸上的穿刺落屑数。对已知穿刺落屑数的胶 塞同法操作。被测胶塞落屑总数不得过20粒(注:如果已知穿刺落屑数胶塞的结果与先前测得的结果具有一致性，则应判被测胶塞测得的结果有效。反之，则无效)。 抗生素瓶用胶塞:胶塞预处理:取适量胶塞加二倍胶塞总表面积(Acm2)的水 (2Aml)。煮沸5min，用水冲洗5次，将胶塞放入三角烧瓶中，加2Aml水，用铝箔或一只硅硼酸盐烧杯将烧杯瓶口盖住，放入高压蒸汽消毒器中加热，在30分钟内升温至121??2?，保持30分钟，于20,30分钟内冷却至室温，取出，在60?条件下烘60min，贮存于密封的玻璃容器中备用。 选择50只与被测胶塞相配的注射剂瓶，每只瓶中注入半瓶水。将被测胶塞装在25只瓶上，将25只已知穿刺落屑数的胶塞装在另25只瓶上，胶塞均预处理过。加上铝盖，用手动封盖机封口，打开铝盖穿刺部位。按先被测胶塞再已知穿刺落屑数胶塞的顺序交替穿刺胶塞。穿刺时，胶塞保持直立，将注射器充水并除去注射针头(外径0.8mm)上的水,垂直向胶塞标记区域内穿刺，再重复三次，最后一次拔出针头前，将1ml水注入瓶内。每次穿刺前用丙酮或甲基—异丁基酮擦拭注射针。
医用热塑性溴化丁基橡胶市场前景分析_田洪池
医用热塑性溴化丁基橡胶市场前景分析 山东道恩高分子材料股份有限公司 田洪池?张世甲?孙显茹?刘?蕾?赵?磊?刘晓平 随着人们对药品包装材料、药品贮存、使用安全、稳定性影响的重视程度提高，国家监管加强，医药用胶塞原材料从早期的天然橡胶为主到2000年之后逐步替换为卤化丁基橡胶。因丁基胶塞优异的弹性、密封性能，稳定的化学性质，特别是卤化丁基橡胶硫化剂用量少、制品密封性优，以及溶血、热源、急性毒性等生物指标符合医药用要求，2005年1月，国家食品药品监督管理局的国食药监注[2005]13号文件对全面淘汰普通天然胶塞工作做出调整，注射用青霉素（钠盐、钾盐）及基础输液2005年6月30日之前为过渡期，其余大容量注射剂延缓至2005年12月31日完成药用胶塞“丁基化”替换工作。 2012年1月，医药包装材料首次进入《医药工业“十二五”发展规划》，并成为医药工业转型升级中的重点发展领域；国家发改委2013年2月发布的《产业结构调整指导目录（2011 年本）》（修正），新型药用包装材料及其技术开发和生产被列入医药产业中鼓励发展的子行业，特别提到医药包装行业中的可降解材料，超洁净材料，具有避光、高阻隔性、高透过性的功能性材料，新型给药方式的包装。 在以上政策导向以及胶塞行业的技术和市场背景下，经过多年开发和应用性研究，山东道恩高分子材料股份有限公司利用具有完全自主知识产权、获得国家技术发明奖二等奖的“完全预分散—动态硫化制备热塑性硫化橡胶的成套工业化技术”，推出医用热塑性溴化丁基橡胶(TPIIR)。 一、热塑性溴化丁基橡胶 热塑性溴化丁基橡胶为大量溴化丁基橡胶和少量聚丙烯，通过动态硫化反应技术制备，可热塑性加工且具有热固性溴化丁基橡胶的使用性能，具有优异弹性、密封性，可回收循环，材料组成简单洁净、无硫，不添加防老剂和稳定剂，提高了弹性体材料在医药包装应用中的安全性，可直接注塑成型胶塞、组合盖、输液袋（瓶）的垫片等，生产过程更加清洁、工艺简单、大幅降低能耗、有效降低制品成本。 热塑性溴化丁基橡胶通过橡塑共混、动态全硫化制备。基于“完全预分散—动态硫化制备热塑性硫化橡胶的工业化技术”，在混炼机械的高速剪切应力作用下，共混体系发生相反转，被硫化的橡胶以微米级的颗粒分散在作为连续相聚丙烯中，形成相态结构为“海—岛”结构的热塑性
常用橡胶的性能及优缺点
十种橡胶性质 优点：＊＊＊＊＊＊缺点：＊＊＊＊＊＊问题：＊＊＊＊＊＊一．天然橡胶（13-17页） 1.常温下带一定塑性，温度降低逐渐变硬。-70℃变成脆性物质，玻璃化温度为-73℃。 2.弹性较好，弹性模量为2-4MPa。 3.纯胶拉伸强度17-25MPa。 4.500%定伸应力为42-4MPa。 5.耐屈挠性能较好，屈挠20万次才出现裂口。 （3·Pa）-1。 6.较好的气密性，渗透系数为2.969*10-12H 2 7.吸水性 8.不耐老化性。 9.有较好的耐碱性，但不耐强酸。耐一些极性溶剂，在非极性溶剂中膨胀。故其耐油和非极性溶剂性很差。 二．丁苯橡胶（115-116页）（丁二烯、苯乙烯） 乳聚丁苯像橡胶： 1.溶解度参数为8.4（J/cm3）?能溶于大部分溶解度参数相近的烃类溶剂中。 2.被氧化作用比天然橡胶缓慢。脆性温度为-45℃，玻璃化温度我-60℃。 3.纯胶强度低，加入配合剂分散性差。 4.收缩大，生胶强度低，粘着性差。 5.硫化速度慢。 6.耐屈挠龟裂性比天然橡胶好，但裂纹扩展速度快，热撕裂性能差。
7.胶料不易焦烧和过硫。 8.耐磨、耐热、耐油、耐老化都比天然橡胶好。 9.不易过炼，可塑度均匀，硫化胶硬度变化小。 10.充油丁苯橡胶加工性能好。 11.很容易与其他高不饱和通用橡胶并用。与天然橡胶或顺丁橡胶并用，能够克服自身缺点。 溶聚丁苯橡胶： 1.多数颜色浅。 2.胶料压出尺寸稳定性好，较快硫化速度。 3.耐屈挠、耐低温、耐龟裂、有较高回弹性，拉伸强度低。 4.加工性能差。 三．丁二烯橡胶（178-180页） 高顺式丁二烯橡胶： 1.高弹性高顺式在橡胶中弹性最高。很宽的温度范围，在-40℃保持弹性。与其他橡胶并用改善他们低温性能。 2.滞后损失和生热小。 3.低温性能好，玻璃化温度-105℃。 4.耐磨性能优异。 5.耐屈挠性优异。 6.填充性好与丁苯橡胶、天然橡胶相比，可填充更多操作油和补强填料。使炭黑易分散，降低胶料成本。 7.混炼时抗破碎能力强。
丁基橡胶瓶塞生物性能要求与试验方法(标准状态：现行)
I C S11.040.20 G45 中华人民共和国国家标准 G B/T35511 2017 丁基橡胶瓶塞 生物性能要求与试验方法 B i o l o g i c a l r e q u i r e m e n t s a n d t e s tm e t h o d s f o r c l o s u r e s o f b u t y l r u b b e r (I S O8871-4:2006,E l a s t o m e r i c p a r t s o f p a r e n t e r a l s a n d f o r d e v i c e s f o r p h a r m a c e u t i c a l u s e P a r t4:B i o l o g i c a l r e q u i r e m e n t s a n d t e s tm e t h o d s,MO D) 2017-12-29发布2018-07-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会发布
G B/T35511 2017 前言 本标准按照G B/T1.1 2009给出的规则起草三 本标准使用重新起草法修改采用I S O8871-4:2006‘非肠道的药用器械用弹性件第4部分:生物性能要求与试验方法“三 本标准与I S O8871-4:2006的技术性差异及其原因如下: 关于范围,本标准做了具有技术性差异的调整,调整的情况集中反映在第1章 范围 中,具体调整如下: ?将I S O8871-4:2006中的 本标准规定了丁基橡胶药用瓶塞的生物性能要求与试验方法,丁基橡胶药用瓶塞的萃取过程参考了药典和有关标准中关于生物试验的操作指南三本标 准适用于以丁基橡胶药用瓶塞三 修改为 本标准规定了丁基橡胶瓶塞的生物性能要求与 试验方法三本标准适用于以丁基橡胶为主体材料制成的药用瓶塞(以下简称 瓶塞 ) ; 关于规范性引用文件,本标准做了具有技术性差异的调整,以适应我国的技术条件,调整的情 况集中反映在第2章 规范性引用文件 中,具体调整如下: ?删除了美国药典; ?用注日期等同采用国际标准的G B/T16886.5 2003代替I S O10993-5; ?增加了G B/T14233.2 2005二G B/T16886.10 2005和G B/T16886.11 2011; 关于要求,由于国内已有关于细胞毒性二皮内反应二全身毒性试验的方法标准,因此,为方便标 准的使用,本标准做了具有技术性差异的调整,调整的情况集中反映在第4章 要求 中,具体 调整如下: ?细菌内毒素,将 内毒素的含量应符合供应商与用户商定的要求,单位为每毫升萃取液含 有的内毒素(E U/m L)或每平方厘米瓶塞含有的内毒素(E U/c m2)三试验方法应为有效三 注:附录A包含一个使用的测定萃取液中细菌内毒素的试验方法 修改为 按附录A进行 细菌内毒素的检验,瓶塞萃取液中内毒素的含量应符合供应商与用户商定的要求,单位为每 毫升萃取液含有的内毒素(E U/m L)或每平方厘米瓶塞含有的内毒素(E U/c m2) (见4.2); ?细胞毒性,将 应按照附录B进行测试三性能评定,参考美国药典第87章,生物反应试验, 体外 修改为 按附录B进行测试,应无细胞毒性 (见4.4.2); ?皮内反应,将 应按照附录C进行测试三性能评定,参考美国药典第88章,生物反应试验, 体内,皮内试验 修改为 按附录C进行测试,应无皮内反应 (见4.4.3); ?全身毒性,将 应按照附录D进行测试三性能评定,参考美国药典第88章 修改为 按附录 D进行测试,应无全身毒性 (见4.4.4); 关于附录,根据国内实验室实际条件,为方便标准的使用,本标准做了具有技术性差异的调整,调整的情况集中反映在附录中: ?将附录A资料性附录修改为规范性附录(见附录A); ?将 根据美国药典或者欧洲药典中规定的方法试验三 修改为 根据G B/T14233.2中第4 章规定的试验方法 (见A.2); ?将附录B中的B.3步骤修改为 按G B/T16886.5 2003的规定进行 (见B.3); ?将B.4结果表示修改为 结果表示与判定,结果评价与报告按G B/T16886.5 2003中8.5 规定进行 (见B.4); ?将附录C中的C.3步骤修改为 按G B/T16886.10 2005中的第6章二第7章的规定进 Ⅰ
