煤矿松软煤巷锚网索支护技术研究

发表时间：2018-08-06T14:10:43.900Z 来源：《基层建设》2018年第18期作者：王金龙

[导读] 摘要：本文主要分析了煤矿松软煤巷锚网索支护技术，重点介绍了一种“锚+网+索+梯”的复合支护方式，不仅可以改善支护困难的问题，而且在很大程度上提高了生产的安全性，使工作可以更好地进行。

陕西陕煤黄陵建庄矿业有限公司陕西渭南 715600

摘要：本文主要分析了煤矿松软煤巷锚网索支护技术，重点介绍了一种“锚+网+索+梯”的复合支护方式，不仅可以改善支护困难的问题，而且在很大程度上提高了生产的安全性，使工作可以更好地进行。通过对煤矿松软煤巷锚网索支护技术的研究，对支护理论与支护设计进行不断认识与创新，充分发挥技术的优势与作用。

关键词：煤矿；松软煤巷；锚网索；支护技术

随着社会发展，煤矿取得了很大发展，成为社会生活与生产中的重要部分。人们对煤矿发展引起了很大关注，并且对煤矿生产的安全性也提出了新的要求。在煤矿生产中，煤矿松软煤巷锚网索支护技术是其工作重点，对各方面工作的进行有很大影响。煤巷锚网索支护技术的发展在很大程度上提高了生产效率，并且为生产安全提供了很大的优势，降低生产成本，为煤矿企业的发展带来了更大的经济效益。 1锚杆支护构件作用分析

1.1锚杆的支护作用

在工作过程中，锚杆支护发挥的作用比较大，可以起悬吊、组合梁的作用，在很大程度上加固拱和楔固等也发挥着很大的作用。在煤矿开采过程中，松动区的节理裂隙和破裂面会对煤矿的正常开采产生一定影响，此时可以通过锚杆支护对其进行加固，以确保松动区煤矿的正常开采。一些不连续煤层开采面会出现移动现象，此时可以借助锚杆支护来使不连续面形成楔固作用。通过楔固作用，增大不连续面之间的摩擦，从而有效防止不连续面的移动。在对不连续面进行加固的过程中，需要重点注意不连续面与顶板面法向的夹角对加固效果的影响，一般加固效果较好时，其夹角也较小。

1.2锚索的支护作用

锚索在当前已经得到很大发展，而且也被广泛应用。锚索的支护作用相比于锚杆支护，其主动性更强，而且有较强的承载能力，在工作过程中可以为工作面提供更好的安全保障。锚索支护主要在煤巷中，其支护作用与锚索长度有很大关系。在煤矿开采过程中，最好对实际工作情况进行全面、系统探索与研究，并选择与之相对应的锚索长度，可以取得更好的支护效果。对于一些上部的基岩，锚索可以通过其自身的优势，进入到上部基岩，从而对上部基岩起到加固效果。在锚索的支护中，以顶板坚硬岩层高度和巷道之比等于3为基准来断定锚索是否需要固定，若小于3就需要固定，反之则不需要固定。

锚索在中国各个领域中得到了广泛应用，而且也起到了很好的加固作用，对工作正常稳定安全进行发挥了很大作用。随着锚索支护技术的发展，可以与其他的支护技术相结合，从而取得更好的效果。

1.3金属网的支护作用

金属网是一种较为特殊的支护技术，一般与锚杆支护相配合发挥作用。传统锚杆支护下，经常会有破碎岩石掉落，从而对加固工作造成一定的影响，此时就需要金属网支护来有效解决上述问题。金属网的铺设需要与工作的实际要求结合在一起，对破碎岩石进行整体且强度较高的支护。在金属网的铺设过程中，需要重点注意金属网和围岩的贴合度，两者必须紧密贴在一起，防止在工作过程中产生问题，从而对整体的支护工作造成影响。在工作中，必须保证金属网均匀，使金属网的整体性更强，也保证各点所发挥的支护作用相同，从而使加固作用的整体性更强，效果更好。需要及时填补金属网铺设过程中留有的缝隙与洞口，避免影响支护效果。

1.4钢筋梯的支护作用

钢筋梯的支护作用与锚索的支护作用非常相似，主要是解决锚杆间破碎岩石的问题。不同的是，两者主要的性能不同，锚索主要是混凝土的整体支护作用，而钢筋梯可以改变锚杆的受力性能，从而起到支护作用。钢筋梯改变锚杆受力性能，在一定程度上加强了锚杆的承载能力。钢筋体所发挥的支护作用主要分为整体支护效应和协调锚杆受力，整体支护效应主要是指钢筋梯的作用下，使锚杆横纵向联系而形成一种较为整体性的支护结构，而协调锚杆受力主要改变锚杆受力效果，进而改变锚杆的承载能力，实现更好的支护作用。

2松软煤巷支护原理与设计方法

2.1松软煤巷支护原理

松软煤巷是煤巷中较为特殊的一部分，支护工作有一定难度，而且有较高的技术要求。对于松软煤巷的支护需要在支护的稳定性方面进行重点研究，不断优化与提高技术。在松软煤巷中，煤巷比较容易受工作的影响而发生变形，松软煤巷对支护工作有很大的影响。在煤巷出现问题时，需要对其进行一系列检查与维修，不利于煤矿开采工作的正常进行。在对松软煤巷进行支护过程中，需要注重对煤矿整体性的支护，在进行工作的过程中，需要对实际情况进行具体分析，不同类型的松软煤巷需要以不同的形态进行加固工作。松软煤巷一般存在层状、块状和整体等不同类型，但是在工作进行中需要重点注意整体结构支护，从而有效提高松软煤巷的加固效果。

在松软煤巷支护工作进行过程中，围岩会受外界环境的影响而发生变化，对工作的进行造成一定影响。需要对围岩进行监督，在围岩发生变化时，可及时根据围岩的变化改变工作方案，使工作满足实际情况，避免工作过程中产生问题。

松软煤巷支护工作难度比较大，对于技术的要求比较高，在工作实际进行过程中，需要综合考虑以下各种因素，保证支护工作的合理性。

a）巷道位置的选择非常重要，要尽量降低环境对巷道工作的影响。岩石的质地与坚硬度是巷道选择考虑的重点，也是需要重点注意的问题，此外，还需要选择支承压力较小的岩石，为巷道提供更加有利的条件；

b）要考虑巷道断面的大小和方向，从而确定断面的形状。在断面形状的判断过程中，需要注意水平压力对巷道形状的影响。断面形状有圆形、椭圆形和矮墙形等，根据不同的情况进行具体研究与分析。巷道底板的工作比较繁杂，需要进行科学管理，保证在支护过程中的合理性，从而提高工作的安全性；

c）在松软煤巷支护工作中，要对后期的工作进行研究，可以进行二次支护工作，为取得更好的加固效果提供保障。

2.2松软煤巷支护原则

对于煤矿松软煤巷锚网索支护技术的应用过程中，需要将理论与实际相结合，并且综合考虑各方面的影响因素进行工作分析与设计。

锚网索喷支护技术标准

锚网索喷支护技术标准 1 范围本标准规定了锚网索喷巷道支护技术要求。 2 规范性引用文件本标准中涉及规范性引用文件，凡是注明日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。煤矿安全技术操作规程 GB 50511-2010 煤矿井巷施工规范 GB 50213-2010 煤矿井巷工程质量验收规范 GB 50086-2001 锚杆喷射混凝土支护技术规范 MT 146.1-2002 树脂锚固剂行业标准 3 技术要求 3.1 材质要求 3.1.1 锚杆、锚盘、螺母、让压构件的材质、品种、规格、强度必须符合设计要求，锚杆各构件强度与设计锚固力要匹配。不同规格的锚杆进场后，同一规格的锚杆每1500根或不足1500根的抽样检验不少于1次。 3.1.2 锚杆种类。根据集团公司实际，规定允许使用的锚杆种类包括以下五种： 3.1.2.1等强螺纹钢树脂锚杆。钢材屈服强度要求不低于335MPa，钢材宜选用螺纹钢、碳素结构钢，直径在Φ18mm、Φ20mm、Φ22mm及以上选取。 3.1.2.2高强预应力左旋无纵肋螺纹钢树脂锚杆 1）钢材屈服强度要求在335MPa、500MPa和600MPa三种规格的碳素钢或低合金高强度结构钢中选取，直径在Φ20mm、Φ22mm、Φ25mm及以上选取。 2）高强锚杆尾部采用滚丝工艺。锚盘采用厚度不小于8mm的20MnSi钢板制作，其尺寸应不小于120×120mm或Φ120mm。三点支撑抗压试验强度不低于设计锚固力。 3）高强预应力左旋无纵肋螺纹钢树脂锚杆实验要求：尾部螺纹部位的破断载荷大于杆体的破断载荷，主要表现在抗拉试验中，锚杆破断位置应在杆体部位，尾部螺纹部位破断或尾部螺纹与杆体交接部位破断视为不合格。除做屈服载荷实验外，应在杆体滚压螺纹部做抗弯试验。抗弯试验以Φ175mm为弯芯直径，受弯部位为杆体与尾螺纹交接部位，要求弯曲90°时，受弯部位不得脆断。抗剪切强度为屈服强度的0.6～0.8倍。 3.1.2.3 圆钢锚杆（只限于回采巷道煤巷两帮支护）。钢材选用GB/T702-2008标准热轧圆钢，直径在Φ14mm、Φ16mm和Φ18mm中选取。 3.1.2.4 玻璃钢或尼龙锚杆（允许在使用时间较短、围岩稳定的煤巷两帮、切眼面前侧使用），使用前必须有经总工程师批准的作业规程或施工措施。 3.1.2.5 经集团公司鉴定并经专业主管部门批准使用的新型锚杆。 3.1.3热轧圆钢锚杆埋深400m以浅使用，只用于支护回采巷道煤巷两帮，锚盘厚度不得小于6mm，长度在1000mm、1400mm和1600mm中选取；埋深超过400m时，必须使用Φ≥18mm 以上的等强螺纹钢树脂锚杆或高强预应力左旋无纵肋树脂锚杆，长度在1800mm、2000mm、

锚网索喷支护在三软煤巷施工中的应用

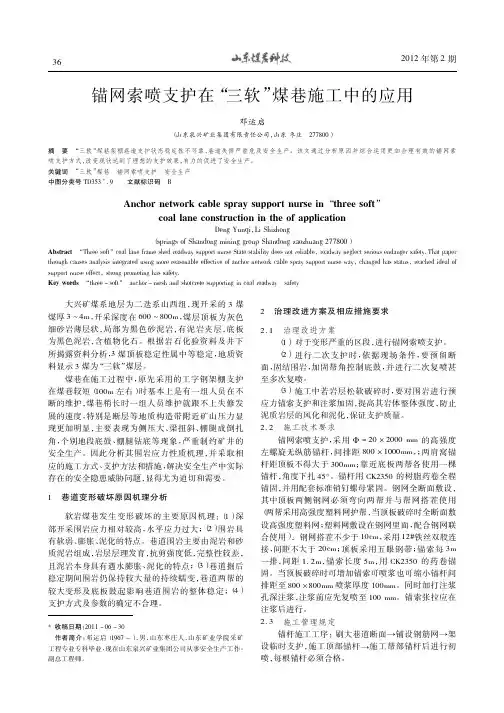

锚网索喷支护在“三软”煤巷施工中的应用邓运启（山东泉兴矿业集团有限责任公司，山东枣庄277800）摘要“三软”煤巷架棚巷道支护状态稳定性不可靠，巷道失修严重危及安全生产。该文通过分析原因并综合运用更加合理有效的锚网索喷支护方式，改变现状达到了理想的支护效果，有力的促进了安全生产。关键词“三软”煤巷锚网索喷支护安全生产中图分类号TD353+．9文献标识码B Anchor network cable spray support nurse in“three soft” coal lane construction in the of application Deng Yunqi，Li Shizhong （springs of Shandong mining group Shandong zaozhuang277800） Abstract“Three soft”coal lane frame shed roadway support nurse State stability does not reliable，roadway neglect serious endanger safety．That paper through causes analysis integrated using more reasonable effective of anchor network cable spray support nurse way，changed has status，reached ideal of support nurse effect，strong promoting has safety． Key words“three－soft”anchor－mesh and shotcrete supporting in coal roadway safety 大兴矿煤系地层为二迭系山西组，现开采的3煤煤厚3 4m，开采深度在600 800m，煤层顶板为灰色细砂岩薄层状，局部为黑色砂泥岩，有泥岩夹层，底板为黑色泥岩，含植物化石。根据岩石化验资料及井下所揭露资料分析，3煤顶板稳定性属中等稳定，地质资料显示3煤为“三软”煤层。煤巷在施工过程中，原先采用的工字钢架棚支护在煤巷较短（100m左右）时基本上是有一组人员在不断的维护，煤巷稍长时一组人员维护就跟不上失修发展的速度，特别是断层等地质构造带附近矿山压力显现更加明显，主要表现为侧压大、梁扭斜、棚腿成倒扎角，个别地段底鼓、棚腿钻底等现象，严重制约矿井的安全生产。因此分析其围岩应力性质机理，并采取相应的施工方式、支护方法和措施，解决安全生产中实际存在的安全隐患威胁问题，显得尤为迫切和需要。 1巷道变形破坏原因机理分析软岩煤巷发生变形破坏的主要原因机理：（1）深部开采围岩应力相对较高，水平应力过大；（2）围岩具有软弱、膨胀、泥化的特点。巷道围岩主要由泥岩和砂质泥岩组成，岩层层理发育，抗剪强度低，完整性较差，且泥岩本身具有遇水膨胀、泥化的特点；（3）巷道掘后稳定期间围岩仍保持较大量的持续蠕变，巷道两帮的较大变形及底板鼓起影响巷道围岩的整体稳定；（4）支护方式及参数的确定不合理。 *收稿日期：2011－06－30 作者简介：邓运启（1967－），男，山东枣庄人，山东矿业学院采矿工程专业专科毕业，现在山东泉兴矿业集团公司从事安全生产工作。副总工程师。2治理改进方案及相应措施要求 2．1治理改进方案（1）对于变形严重的区段，进行锚网索喷支护。（2）进行二次支护时，依据现场条件，要预留断面，固结围岩，加固帮角控制底鼓，并进行二次复喷甚至多次复喷。（3）施工中若岩层松软破碎时，要对围岩进行预应力锚索支护和注浆加固，提高其岩体整体强度，防止泥质岩层的风化和泥化，保证支护质量。 2．2施工技术要求锚网索喷支护，采用Φ=20?2000mm的高强度左螺旋无纵筋锚杆，间排距800?1000mm，；两肩窝锚杆距顶板不得大于300mm；靠近底板两帮各使用一棵锚杆，角度下扎45?。锚杆用CK2350的树脂药卷全程锚固，并用配套标准销钉螺母紧固。钢网全断面敷设，其中顶板两侧钢网必须弯向两帮并与帮网搭茬使用（两帮采用高强度塑料网护帮，当顶板破碎时全断面敷设高强度塑料网；塑料网敷设在钢网里面，配合钢网联合使用）。钢网搭茬不少于10cm，采用12#铁丝双股连接，间距不大于20cm；顶板采用五眼钢带；锚索每3m 一排，间距1．2m，锚索长度5m，用CK2350的药卷锚固。当顶板破碎时可增加锚索可喷浆也可缩小锚杆间排距至800?800mm喷浆厚度100mm。同时加打注浆孔深注浆，注浆前应先复喷至100mm。锚索张拉应在注浆后进行。 2．3施工管理规定锚杆施工工序：刷大巷道断面→铺设钢筋网→架设临时支护，施工顶部锚杆→施工帮部锚杆后进行初喷，每根锚杆必须合格。 6 32012年第2期
