电动车控制器常规接法与学习线

电动车控制器常规接法与学习线
电动车控制器常规接法与学习线

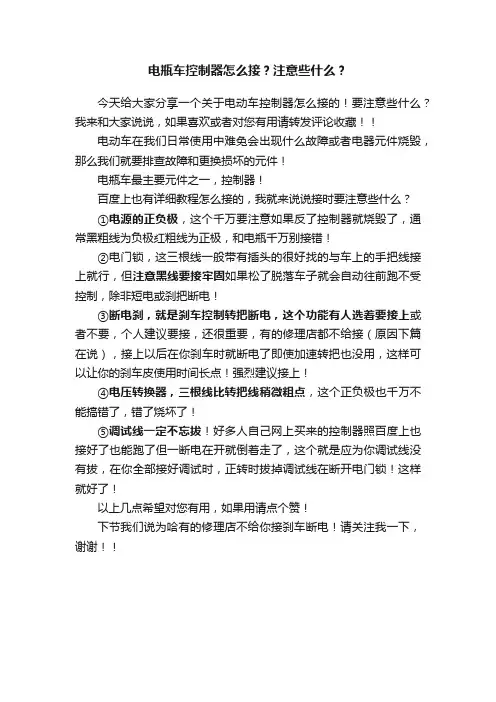

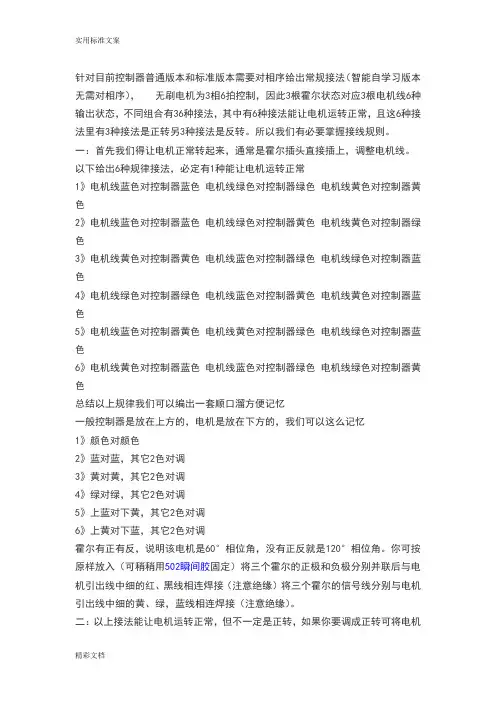

针对目前控制器普通版本和标准版本需要对相序给出常规接法(智能自学习版本无需对相序),无刷电机为3相6拍控制,因此3根霍尔状态对应3根电机线6种输出状态,不同组合有36种接法,其中有6种接法能让电机运转正常,且这6种接法里有3种接法是正转另3种接法是反转。所以我们有必要掌握接线规则。一:首先我们得让电机正常转起来,通常是霍尔插头直接插上,调整电机线。以下给出6种规律接法,必定有1种能让电机运转正常

1》电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色

2》电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色

3》电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色

4》电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色

5》电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色

6》电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色

总结以上规律我们可以编出一套顺口溜方便记忆

一般控制器是放在上方的,电机是放在下方的,我们可以这么记忆

1》颜色对颜色

2》蓝对蓝,其它2色对调

3》黄对黄,其它2色对调

4》绿对绿,其它2色对调

5》上蓝对下黄,其它2色对调

6》上黄对下蓝,其它2色对调

霍尔有正有反,说明该电机是60°相位角,没有正反就是120°相位角。你可按原样放入(可稍稍用502瞬间胶固定)将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接(注意绝缘)将三个霍尔的信号线分别与电机引出线中细的黄、绿,蓝线相连焊接(注意绝缘)。

二:以上接法能让电机运转正常,但不一定是正转,如果你要调成正转可将电机线A相C相对调,霍尔线A相B相对调。

无刷电机相角的判断

无刷电机的相角是无刷电机的相位代数角的简称,指无刷电机各线圈在一个通电周期里面线圈内部电流方向改变的角度。电动车用无刷电机常见的相位代数角有120°与60°两种。

□观察霍耳元件安装空间位置判断无刷电机的相角

120°和60°两种相角电机的霍耳元件安装空间位置不一样。

□测量霍耳真值信号判断无刷电机的相角

在此需要先说明一下的是什么叫无刷电机的磁拉力角.无刷电机的磁钢数量一般是12片、16片或18片,其对应的定子槽数是36槽、48槽或54槽。电机在静止状态时,转子磁钢的磁力线有沿磁阻最小方向行走的特性,因此转子磁钢所停顿的位置恰好为定子槽凸极的位置。磁钢不会停在定子槽心的位置,这样转子与定子的相对位置只有36种、48种或54种这有限的几个位置。因此无刷电机的最小磁拉力角就是360/36°、360/48°或360/54°。

无刷电机的霍耳元件有5根引线,分别是霍耳元件的公共电源正极、公共电源负极、A相霍耳输出、B相霍耳输出和C相霍耳输出。我们可以利用无刷控制器(60°或120°)的5根霍耳引线,将无刷电机霍耳元件引线的正负电源接好,将其余A、B、C三个相位传感器的引线,任意接在控制器霍耳信号引线的引线上。接通控制器电源,由控制器给霍耳元件供电,就可以检测到无刷电机的相角了。方法如下:用万用表的+20V直流电压挡,并将黑表笔接地线,红表笔分别测量三个引线的电压情况,记录下3根引线的高低电压。轻微转动电机,让电机转过一个最小磁拉力角度,再次测量并记录下3根引线的高低电压,如此测量记录6次。我们用1表示高电位,用0表示低电位,那么——

如果是60°无刷电机,连续转动6个最小磁拉力角度,则测量出的霍耳真值信号应该是:100、110、111、011、001、000。调整三个霍耳元件引线的引脚顺序,让真值的信号严格按照上面的真值顺序变化,这样对于60°无刷电机的A、B、C三个相位就判断出来了。

如果是120°无刷电机,连续转动6个最小磁拉力角度,测量出的霍耳真值信号应该是按照100、110、010、011、001、101的规律变化,这样霍耳元件引线的通电相序就判断出来了。

分析60°与120°无刷电机霍耳真值信号,可以发现它们的第一个状态都是100,第二个状态都是110,我们可以认为100状态的1代表电机的A相线,110状态中第二个1代表B相线,剩下的一个引线就是C相霍耳引线了。需要说明的是,此时还不能判定100真值就是代表了120°无刷电机的A、B、C相位(可能是B、C、A或C、A、B)。只是在维修实践当中,我们只需要知道120°无刷电机的相序就可以了。

3、无刷电机的接线方法

无刷电机的线圈引线有3根,霍耳引线有5根,这8根引线必须和控制器相应引线一一对应,否则电机不能正常转动。

一般讲来,60°和120°相角的无刷电机,需要由与之相对应的60°和120°相角的无刷电机控制器来驱动,两种相角的控制器不能直接互换。60°相角的无刷电机与60°相角控制器相连的8根线的正确接线有两种,一种正转,一种反转。

因为对于120°相角的无刷电机,通过调整线圈引线的相序和霍耳引线的相序,电机与控制器相连的8根线的正确接线可以有6种,其中3种接法电机正转,

另外3种接法电机反转。

如果无刷电机反转,表明无刷控制器与无刷电机的相角是匹配的,我们可以这样来调整电机的转向:将无刷电机与无刷控制器的霍耳引线的A、C交换接线;同时将无刷电机与无刷控制器的主相线A、B交换接线。

注:目前市场上已经出现了智能无刷控制器,这种智能无刷控制器具有自动识别电机相角的功能,能同时实现60°和120°两种相角的无刷电机的驱动。

自学习程序操作步骤

如下:1》其它线束全部接好(包括电源,电机,霍尔,转把)后,关闭电门锁。

2》将自学习口(Q孔)对地,我们一般在该孔上焊上棕色对地对插头。

3》开启电门锁后系统开始识别学习过程,该过程一般在1秒到5秒之间,最长不超过5秒,识别过程中可能出现电机异响或颤抖震动现象属于正常现象,这是系统在试探性的进行接线,识别完成后电机将持续运转演示给您看学习结果,如果此时电机反向运转的话您可以捏一下刹车,系统会立即自动调整到正转方向。一切都完成后请一定将Q孔的棕色学习线对插口拔下来后关闭电门锁。

4》重启电门锁后就可以转动转把运行了。

注意:不插学习对插口的后通电是不会自学习的;反之学习完成后忘记拔掉对插口的话每次通电都会进入自学习状态。

进行自学习前请将车架支起以免车子划倒,车架支起后不要带任何负载。
