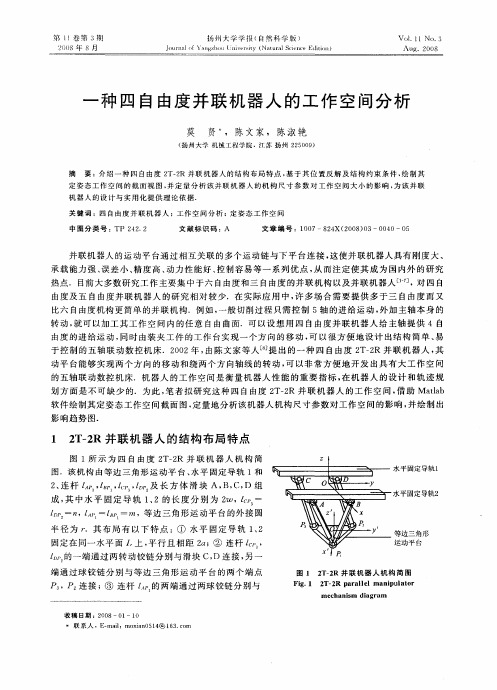

四自由度运动平台
六自由度摇摆平台
大黄蜂机器人六自由度摇摆台 大黄蜂机器人有限公司的六自由度平台系统由采用Stewart机构的六自由度运动平台、计算机控制系统、驱动系统等组成。六自由度运动平台（如下图）的下平台安装在地面上，上 平台为运动平台，它由六只电动缸支承，运动平台与电动缸采用六个虎克铰连接，电动缸与固定基座采用六个虎克铰连接，六只电动缸采用伺服电机驱动的电动缸。计算机控制系统通过协调控制电动缸的行程，实现运动平台的六个自由度的运动，即笛卡尔坐标系内的三个平移运动和绕三个坐标轴的转动。
各主要部分简述如下： 本设备主要由以下部分组成：运动上平台、下平台（基座）、电动缸及伺服 电机、驱动器系统、综合控制及监测系统。 各自功能如下： 上平台：是有效载荷的安装基面，提供六自由度的摇摆运动。 下平台：是六自由度摇摆台的安装基面，需要承受足够大的冲击力。 电动缸及伺服电机：通过控制电动缸活塞杆的行程，实现运动平台台体的六自由度运动，共6套。 驱动器系统：接收用户控制指令，通过控制伺服电机的输入，对伺服电机的输出转速和转角进行控制，达到控制电动缸活塞杆出速度和行程的目的，共6套。 综合控制监测系统：硬件为用户计算机，软件为研制方配合开发；同时，它 还对平台的运动过程进行监测，预防和处理系统的异常情况。
平台总体运动能力指标如上表，具体表述如下： a.平台定位精度及重复定位精度为0.5mm及0.1mm； b.平台转动精度及重复转动精度为0.1°及0.05°； c.行程回差小于0.2mm； d.平台X方向运动速度可从0mm/s到250mm/s连续变化；YZ方向运动 速度可从0mm/s到250mm/s连续变化； e.单支杆可承受轴向力不小于700N； f.单支杆的运动速度可从0m/s到250mm/s连续变化； g.平台中位位置固有频率：不小于40Hz； h.机械组件需具有开放性，可拆卸组装； i.机械设计安全系数不小于 2.0，驱动裕度不小于 3.0； j.额定载荷下，全行程往复工作寿命不小于1×104次，存储寿命不小于48月；
六自由度运动平台方案设计报告
编号 密级内部阶段标记 C 会签 校对 审核 批准六自由度运动平台 方案设计 名称
内容摘要： 针对YYPT项目在原理样机出现的问题，对YYPT原理样机从结构设计、伺服系统等方面进行优化设计，以满足设计及使用要求。 主 YYPT 优化 题 词 更改单号更改日期更改人更改办法 更 改 栏
1概述 YYPT原理样机用原库房留存的345厂的直流电机作为动力源，直流驱动器及工控机作为控制系统元件，采用VB软件进行控制软件的编制，因设计及器件选型的原因，导致YYPT原理样机，在速度、精度、运动规律上等几个技术指标无法满足原规定的指标要求，现在此基础上进行优化方案的设计。 2 原理样机技术状态 2.1 原理样机方案 2.1.1 组成 原理样机采用工控机作为系统的控制单元，工控机内配有研华PCI1716和PCI1723作为A/D和D/A模拟量卡，驱动器采用AMC公司的型号为12A8的伺服驱动器，并配有直流可调电源其输出电流可达到150A，采用KH08XX（3）电动缸作为运动平台的六条支腿，电动缸上安装有电阻尺作为位置反馈器件，上平台与电动缸连接采用球笼联轴器，下平台与电动缸连接采用虎克铰链方式。具体产品组成表见表2.1。 序号产品名称型号厂家数量备注 1 电动缸KH08XX（3）西安方元明 6 安装345厂电机 2 电阻尺LTS-V1-375 上海徳测 6 3 驱动器50A8 AMC 6 3 A/D卡PCI1716 研华 1 4 D/A卡PCI1723 研华 1 5 工控机610H 研华 1 6 直流电源 1 2.1.2 结构方案 六自由度运动平台是由六条电动缸通过虎克铰链和球笼万向节联轴器将上、下两个平台连接而成，下平台固定在基础上，借助六条电动缸的伸缩运动，完成上平台在三维空间六个自由度（X，Y，Z，α，β，γ）的运动，从而可以模拟出各种空间运动姿态。
六自由度平台力学仿真研究
六自由度运动平台动力学仿真研究 陈勇军 （华中光电技术研究所—武汉光电国家实验室，武汉430223） 摘要：针对六自由度运动平台设计过程中遇到的问题，文中运用ADAMS软件对六自由度运动平台运动过程进行仿真研究，并进行可平台的逆运动学和正运动学仿真。仿真结果表明：通过仿真可以检测该机构运动过程中的干涉情况，也可直观再现平台的运动过程。还可求出平台的位置反解和位置正解，大大减少了工作量，缩短了产品的研制周期。 关键字：六自由度运动平台；动力学分析；仿真；正解；反解 Research on Simulation of Dynamic Analysis on Six-DOF Motion Platform CHEN Yongjun （Huazhong Institute of Electro-optics—Wuhan National Laboratory for Optoelectronics，Wuhan 430223，China） Abstract:Due to Keywords: Six-DOF motion platform ; dynamic analysis ; simulation; positive solutions; anti-positive solutions 1 引言 六自由度运动平台通过模拟物体在三个方向的平动和转动，即前后平移、左右平移、上下垂直运动、俯仰、滚转和偏航及复合运动，进而可模拟出各种空间运动姿态。六自由度平台作为一种重要的仿真实验设备，已广泛应用于导弹、飞机、舰船和车辆等领域的模拟训练，还可用来模拟地震的情景，在动感电影、娱乐设备等领域也有应用。六自由度运动平台主要由上下两个平台和六个并联的、可独立自由伸缩的缸组成，其中伸缩缸与平台通过球铰联接，通过改变伸缩缸的长度就可实现上平台的各种空间运动[1]。要准确的控制上平台的运动姿态就需要精确的控制六个缸的运动，这样就要求我们了解六自由平台的位置反解和位置正解的算法。杨永立运用欧拉角、旋转变换的方法推导出位置反解方程，并介绍了数值迭代法进行位置正解的过程[2]。李维嘉提出了采用虚拟连杆对结构进行简化，进而求解六自由度并联运动机构正向解的方法[3]。但到目前位置还没有一种非常高效的求六自由度平台位置正解的算法。近年来，随着计算机的快速发展，仿真软件已经成为设计产品过程中的一种重要工具，在运动学仿真方面也出现了许多仿真软件，这其中的杰出代表是ADAMS软件。本文提出了采用ADAMS软件对六自由度运动平台的运动过程进行仿真研究，使平台运动的位置反
六自由度电动
1：系统组成 六自由度平台系统是由六自由度运动平台、计算机控制系统、驱动系统等组成。下平台安装在地面的固定基座基上，上平台为支撑平台。计算机控制系统通过PLC控制驱动器从而控制电机以协调控制电动缸的行程，实现运动平台的六个自由度的运动，。 各主要部分简述如下： 1）运动平台 上平台：连接需要被模拟动作的机构 上铰链：双回转轴的虎克铰结构，用于连接上平台与电动缸的活塞杆。 下铰链：单虎克铰结构，用于连接固定基座与电动缸的筒体。 下平台：安装固定基座。 2）计算机控制系统硬件 运动控制计算机（伺服控制单元）：实现平台系统启动/停止、接收上位机发来的位姿控制信息、对电动缸进行运动控制、监控伺服电机驱动器的工作状态、监控系统的运动状态、完成故障处理以及安全保护工作。 信号调理单元：完成与平台系统运动状态相关的各种传感器信号、测试信号和数字I/O信号的调理，以及伺服驱动器的驱动等。 3）系统控制软件 运动控制计算机的软件包括运动控制软件和逻辑控制软件。 2：系统工作原理 平台的控制系统为分层控制结构，监控单元负责人机界面交互，接受用户操作指令。并将控制信号下达给实时控制计算机。 首先，用户输入期望的运动参数（运动平台位姿、速度或加速度），如X向正弦运动。该运动参数传输给运动控制计算机，运动计算机通过运动学反解计算出六个电动缸的运动参数（电动缸位移量）；然后，运动计算机根据六支电动缸运动参数和六个电动缸的位移反馈量，驱动六个伺服驱动器，实现六个电动缸闭环位置控制，使六个电动缸达到所要求的位移量，那么运动平台也就达到了所期望的运动姿态。 六自由度运动平台，由于有极为广阔的应用前景，六自由度运动平台是由六支油缸，上、下各六只万向铰链和上、下两个平台组成，下平台固定在基础上，借助六只油缸的伸缩运动，完成上平台在空间六个自由度（X，Y，Z）的运动，从而可以模拟出各种空间运动姿态，可广泛应用到各种训练模拟器如飞行模拟器、舰艇模拟器、海军直升机起降模拟平台、坦克模拟器、汽车驾驶模拟器、火车驾驶模拟器、地震模拟器以及动感电影、娱乐设备等领域，甚至可用到空间宇宙飞船的对接，空中加油机的加油对接中。在加工业可制成六轴联动机床、灵巧机器人等。由于六自由度运动平台的研制，涉及机械、液压、电气、控制、计算机、传感器，空间运动数学模型、实时信号传输处理、图形显示、动态仿真等等一系列高科技领域，因而六自由度运动平台的研制变成了高等院校、研究院所在液压和控制领域水平的标志性象征。 售后说明及建议
并联六自由度运动平台
并联六自由度运动平台 1．概述 并联六自由度运动平台通过六个驱动缸（伺服缸或电动缸）的协调伸缩来实现平台在空间六个自由度的运动，即平台沿x、y、z向的平移和绕x、y、z轴的旋转运动（包括垂直、水平、横向、俯仰、侧倾和旋转六个自由度的运动），以及这些自由度的复合运动。并联六自由度运动平台可用于机器人、飞行模拟器、车辆驾驶模拟器、新型加工机床、及卫星、导弹等飞行器、娱乐业的运动模拟（动感电影摇摆台）、多自由度振动摇摆台的精确运动仿真等。 图0-1：六自由度及其坐标系定义图 我公司通过自行设计、安装调试，并开发控制软件，同时采用进口关键件对并联六自由度运动平台进行研究开发，目前已完成多套六自由度运动平台应用，典型应用有列车风档液压仿真试验台、F1国际赛车运动仿真台、汽车驾驶模拟器、飞机和飞碟运动模拟器、振动谱试验、海浪模拟试验等。 六自由度运动平台的研制，涉及机械、液压、电气、控制、计算机、传感器，空间运动数学模型、实时信号传输处理、图形显示、动态仿真等一系列高科技领域，是液压及控制技术领域的顶级产品。 2．系统组成 2.1液压伺服类 典型的液压式并联六自由度运动平台主要由机械系统、液压系统、控制系统硬件和控制系统软件四部分组成。
机械系统主要包括：承载平台、上下连接铰链、固定座。 液压系统主要包括：泵站系统、伺服阀、驱动器、伺服油缸和阀块管路。 控制系统硬件主要包括：实时处理器、伺服控制单元、信号调理单元、监控单元和泵站控制单元。 控制系统软件包括：实时信号处理单元、实时运算单元、伺服控制和特殊要求处理单元。 2.2 电动伺服类 电动式并联六自由度运动平台则将伺服油缸用电动缸代替，而伺服阀、泵站系统及阀块管路等则相应取消，增 加运动控制单元。具有系统简洁、响应速度快等优点，是多自由度平台今后重点发展的方向。 3．主要技术参数 以下参数为液压类平台典型值，具体可按用户要求设计制造。 3.1平台主要参数 平台最大负载：静态≥2000KG，动态≥3000KG。 上平台球铰分布园直径1400mm，相邻球心距离157mm； 下平台球铰分布园直径1600mm，相邻球心距离167mm； 伺服缸最小球铰球心距离800mm，最大长度1200mm；（采用Φ63/45~400缸体）。 平台初始高度约700mm。 3．2 泵站技术指标 额定流量：90L/min 最大系统压力：12Mpa； 泵站电机功率：22KW； 空间尺寸：1400×1200×1320 3.3 运动参数 伺服缸运动速度≥200mm/S；有效行程≥400mm。 主要运动参数如下表：
六自由度
物体在空间具有六个自由度，即沿X、Y、Z三个直角坐标轴方向的移动自由度和绕这三个坐标轴的转动自由度。因此，要完全确定物体的位置，就必须清楚这六个自由度。 六自由度运动平台是由六支作动筒，上、下各六只万向铰链和上、下两个平台组成，下平台固定在基础上，借助六支作动筒的伸缩运动，完成上平台在空间六个自由度（X，Y，Z，α，β，γ）的运动，从而可以模拟出各种空间运动姿态。可广泛应用到各种训练模拟器如飞行模拟器、舰艇模拟器、海军直升机起降模拟平台、坦克模拟器、汽车驾驶模拟器、火车驾驶模拟器、地震模拟器以及动感电影、娱乐设备等领域，甚至可用到空间宇宙飞船的对接，空中加油机的加油对接中。在加工业可制成六轴联动机床、灵巧机器人等。由于六自由度运动平台的研制，涉及机械、液压、电气、控制、计算机、传感器，空间运动数学模型、实时信号传输处理、图形显示、动态仿真等等一系列高科技领域，因而六自由度运动平台的研制变成了高等院校、研究院所在液压和控制领域水平的标志性象征。 空间运动的目标是实现平台在空间运动的三个姿态角度和三个平动位移，即俯仰、滚转、偏航、上下垂直运动、前后平移和左右平移，及六个姿态的复合运动姿态。而空间目标是通过六个液压缸的行程实现的，这就需要一个空间的运动模型完成空间运动的转换，假设空间运动的目标俯仰、滚转、偏航、上下垂直位移、前后平移和左右平移用α，β，γ，X，Y，Z表示，六个油缸的行程用 L(i), (i＝1、2、3、4、5、6)表示。整个运动模型如下： L（i）＝TT（α，β，γ，X，Y，Z） 其中，TT是一个空间转换矩阵模型。由此实时算出每一运动时刻液压油缸的行程。液压油缸的理论行程再通过D/A接口的转换，给出实际行程值。 多自由度运动控制 多自由度控制系统中，自由度最多为六自由度，并且六自由度运动控制难度最大，设备及系统最复杂，下面主要介绍我公司设计、生产的六自由度运动台。 六自由度运动平台是由六支直线伺服电动缸，上、下各六只万向铰链和上、下两个平台组成，下平台固定在基础上，借助六只伺服电动缸）执行器）的伸缩运动，完成上平台在空间六个自由度（X，Y，Z，α，β，γ）的运动，从而可以模拟出
六自由度运动平台设计方案
六自由度运动平台设计 方案 1概述 YYPT原理样机用原库房留存的345厂的直流电机作为动力源，直流驱动器及工控机作为控制系统元件，采用VB软件进行控制软件的编制，因设计及器件选型的原因，导致YYPT原理样机，在速度、精度、运动规律上等几个技术指标无法满足原规定的指标要求，现在此基础上进行优化方案的设计。 2 原理样机技术状态 2.1 原理样机方案 2.1.1 组成 原理样机采用工控机作为系统的控制单元，工控机内配有研华PCI1716和PCI1723作为A/D和D/A模拟量卡，驱动器采用AMC公司的型号为12A8的伺服驱动器，并配有直流可调电源其输出电流可达到150A，采用KH08XX（3）电动缸作为运动平台的六条支腿，电动缸上安装有电阻尺作为位置反馈器件，上平台与电动缸连接采用球笼联轴器，下平台与电动缸连接采用虎克铰链方式。具体产品组成表见表2.1。 序号产品名称型号厂家数量备注 1 电动缸KH08XX（3）西安方元明 6 安装345厂电机 2 电阻尺LTS-V1-375 上海徳测 6 3 驱动器50A8 AMC 6 3 A/D卡PCI1716 研华 1 4 D/A卡PCI1723 研华 1 5 工控机610H 研华 1
6 直流电源 1 2.1.2 结构方案 六自由度运动平台是由六条电动缸通过虎克铰链和球笼万向节联轴器将上、下两个平台连接而成，下平台固定在基础上，借助六条电动缸的伸缩运动，完成上平台在三维空间六个自由度（X ，Y ，Z ，α，β，γ）的运动，从而可以模拟出各种空间运动姿态。 图1 六自由度平台外形图 a ）球笼联轴器（如图2所示） 采用球笼铰链与上平面连接。球笼铰链结构简单、体积小、运转灵活、易于维护。 初选球笼铰链型号BJB （JB/T6139-1992），公称转矩Tn=2000N/m ，工作角度40度，外径D=68mm ，轴孔选用圆柱孔d=24mm ，总长度L1=148mm ，转动惯量为0.00008kg.m 2，重量5kg 。 球笼联轴器 电动缸 虎克铰链 上动平台 下静平台
六自由度运动平台正解(几何法)
六自由度运动平台正解(几何法) 1. 对上平台（运动平台）进行扩展，示意如下： Pic 1 上平台示意图 由于确定一个平面状态只需要三个点，因此获得C1,C2,C3坐标，即可确定平面状态。 如图，h1,h2均为已知量，设L h k /1=，212*h h L +=，),,(i i i i z y x C =。 设下平台各点坐标为),,(i i i i s n m B =，设各轴长为i i i l B A =。 于是问题简化为：已知：L k l B i i ,,,，求解i C 。 2. 建立方程组 2.1 i l 相关 对于1l ，分析如下：
Pic 2 单轴示意图 由图可知：向量3111111111*C C k C B A C C B A B +=+=， 即，1111111131313),,(),,(l s z n y m x z z y y x x k =---+--- 所以： )1......(0])1([])1([])1([21211321132113=---++--++--+l s z k kz n y k ky m x k kx 同理有： ) 6......(0])1([])1([])1([)5......(0])1([])1([])1([)4......(0])1([])1([])1([) 3......(0])1([])1([])1([) 2......(0])1([])1([])1([2626312631263125253225322532242423242324232323212321232122221222122212=---++--++--+=---++--++--+=---++--++--+=---++--++--+=---++--++--+l s z k kz n y k ky m x k kx l s z k kz n y k ky m x k kx l s z k kz n y k ky m x k kx l s z k kz n y k ky m x k kx l s z k kz n y k ky m x k kx 2.2 L 相关 ) 9......(0)()()()8......(0)()()()7......(0)()()(222322322322312312312221221221=--+-+-=--+-+-=--+-+-L z z y y x x L z z y y x x L z z y y x x 3. 求解 3.1 联立方程组（1）-（9），牛顿迭代法解方程组，即可求的i C ， 取0>i z ，可得唯一解。 3.2 由i C 求出平台姿态 根据实际情况，建立坐标系如下
六自由度运动平台的仿真研究
六自由度运动平台的仿真研究 天津工程机械研究院 杨永立 摘要：本文分析了六自由度运动平台分别采用球铰链和万向节铰链进行连接时的自由度，运用欧拉角、旋转变换的方法推导出位置反解方程，介绍了数值迭代法进行位置正解的过程。 关键词：并联，局部自由度，位置反解，位置正解。 1. 简介 运动平台按结构形式可分为串联和并联两大类。与串联形式相比，并联形式具有刚度大、承载能力强、结构简单、运动负荷小、能实现包括横移、纵移、升沉等多个自由度运动等特点。同时，串联形式的优点也很明显，其具有运动空间大，测量精度高，运动、受力分析相对简单、控制、测量的实现相对容易，且每个自由度都能独立运动等特点。 六自由度运动平台（如图1所示）是由六条油缸通过万向节铰链（或球铰链）将上、下两个平台连接而成，下平台固定在基础上，借助六条油缸的伸缩运动，完成上平台在三维空间六个自由度（X， Y，Z，α，β，γ）的运动，从而可以 模拟出各种空间运动姿态。 2. 自由度的确定 若在三维空间有n个完全不受约束 的物体，任选其中一个作为固定参照物， 因每个物体相对参照物都有6个运动自 由度，则n个物体相对参照物共有6(n-1) 个运动自由度。若在所有物体之间用运 动副联接起来组成机构，设第i个运动副 的约束为u i（1到5之间的整数），如果 运动副的总数为g，则机构的自由度M为：
∑=--=g i i u n M 1)1(6 利用上述公式计算一下如图1所示运动平台(采用球铰链)的自由度数。将油缸分解为缸筒和活塞杆，则总的构件数n=14，油缸与上下平台之间的连接为12个球铰链（约束为3），缸筒和活塞杆构成6个既可以相对移动，又可以相对转动的运动副（约束为4），则平台的自由度M 为： ∑=--=g i i u n M 1)1(6=6 (14－1)－(3×12＋4×6)=18 计算结果出人意料，平台似乎无法只通过六条油缸进行驱动。但是，如果保持上平台和缸筒固定不动，由球铰链的特性可知，活塞杆仍然可以相对其轴线转动；同理，缸筒也具有同样的效应。实践证明，这种转动并不影响上平台的空间运动姿态，因此属于局部自由度。 在六自由度运动平台的实际设计中，由于球铰链 的刚度差，结构不稳定，所以一般采用万向节铰链（如 图2所示，约束为4）来代替图1中的球铰链，则自由 度M 为： ∑=--=g i i u n M 1)1(6=6 (14－1)－(4×12＋4×6)=6 3. 六自由度运动平台空间姿态的解算 要实现对平台空间姿态的控制和测量，必须掌握它两个方向上的解算方法，即位置反解和位置正解。 3.1 位置反解（逆向解）： 已知输出件的位置和姿态，求解输入件的位置称为机构的位置反解。在运动平台的实际应用当中，用户所给定的一般都是平台的六个空间姿态参数X ，Y ，Z ，α，β，γ，然而要实现对平台的控制，需要的是六条油缸的长度L 1、L 2…L 6，这正好是已知输出求输入，属于位置反解。也就是说，要实现对平台空间姿态的控制，就必需推导出平台的位置反解方程。 如图1所示，在上平台建立动坐标系o-xyz ，在下平台建立静坐标系O-XYZ ， 图2 万向节铰链
一种三自由度运动平台的研究及实现
华中科技大学 硕士学位论文 一种三自由度运动平台的研究及实现 姓名：罗文豹 申请学位级别：硕士 专业：轮机工程 指导教师：李维嘉 2011-01-11
华 中 科 技 大 学 硕 士 学 位 论 文 摘 要 由于三自由度运动平台可以提供驾驶模拟器所需的主要动感特效，加之驱动关节少，性价比高等优点，在驾驶模拟器中的应用愈来愈广泛。本文即根据某型驾驶模拟器运动平台的性能指标要求，对三自由度运动平台进行研究并予以实现。 首先，论文基于空间运动机构的相关理论，确定了一种带防扭臂结构的三自由度运动平台机构；然后，以平台运动范围、电动缸工作行程、平台台面尺寸等为约束条件，以平台可控性能和平台结构尺寸的加权综合最优为目标函数，采用加速遗传算法，对该平台的机构参数进行了优化，并将优化结果运用到实际平台的设计中；其次，针对运动平台的驱动控制系统设计，提出了全数字伺服控制的方案，提高了控制系统的抗干扰能力；再次，基于空间运动机构的动力学仿真，确定了驱动系统的动力匹配；最后，基于Wince6.0操作系统，开发了一套三自由度运动平台应用软件，实现了平台系统的实时控制。调试结果表明，平台系统的各项性能指标，均满足了设计要求。本文所研究并实现的三自由度运动平台系统，已投入使用，并小批量生产。 关键词：三自由度; 防扭臂; 机构优化;Wince;电动伺服控制
华 中 科 技 大 学 硕 士 学 位 论 文 Abstract The three degrees of freedom platform has been applied to the driving simulator more extensive, Since it can provide the main dynamic driving simulator effects, additionally it has less joint actuated and higher capability but lower cost. In this paper, three degrees of freedom motion platform has been studied and realized based on a certain type of driving simulator performance requirements. First, in the paper, a kind of the three DOF motion platform with anti-torque arm has been identified based on the theory of space motion agencies. Secondly, the key factors, such as the range of the platform, the stroke length of electric cylinders, the sizes of panels etc., as constraint conditions was concluded, the optimal weighed value of the controllability and the structure size of the platform as the optimal objective functions were chosen, the algorithm parameters of the platform mechanism were optimized based on acceleration genetic algorithm, and the optimization results were applied to the design of a kind of the three DOF motion platform with anti-torque arm. Thirdly, All-digital servo control scheme has been proposed for the design of the drive control system, and it has been Improved anti-jamming capability of the control system. Fourthly, The power matching for the drive control system has been determined based on the dynamic simulation of the Space motion mechanism. Finally, The internet applications have been developed ground on Wince6.0 and the process of designing the real-time control system for the platform has been carried out. The results have showed that all performances have meet the design requirements. The three-DOF motion platform system which has been Studied and implemented in this paper has been put into use, and small batch production. Key words：Three degrees of freedom；Anti-torsion arm；Mechanism optimization； Wince；Electro-mechanics servo control
六自由度运动平台方案设计分析报告doc
六自由度运动平台方案设计报告doc
————————————————————————————————作者：————————————————————————————————日期：
编号 密级内部阶段标记 C 会签 校对 审核 批准六自由度运动平台 方案设计 名称
内容摘要： 针对YYPT项目在原理样机出现的问题，对YYPT原理样机从结构设计、伺服系统等方面进行优化设计，以满足设计及使用要求。 主 YYPT 优化 题 词 更改单号更改日期更改人更改办法 更 改 栏
1概述 YYPT原理样机用原库房留存的345厂的直流电机作为动力源，直流驱动器及工控机作为控制系统元件，采用VB软件进行控制软件的编制，因设计及器件选型的原因，导致YYPT原理样机，在速度、精度、运动规律上等几个技术指标无法满足原规定的指标要求，现在此基础上进行优化方案的设计。 2 原理样机技术状态 2.1 原理样机方案 2.1.1 组成 原理样机采用工控机作为系统的控制单元，工控机内配有研华PCI1716和PCI1723作为A/D和D/A模拟量卡，驱动器采用AMC公司的型号为12A8的伺服驱动器，并配有直流可调电源其输出电流可达到150A，采用KH08XX（3）电动缸作为运动平台的六条支腿，电动缸上安装有电阻尺作为位置反馈器件，上平台与电动缸连接采用球笼联轴器，下平台与电动缸连接采用虎克铰链方式。具体产品组成表见表2.1。 序号产品名称型号厂家数量备注 1 电动缸KH08XX（3）西安方元明 6 安装345厂电机 2 电阻尺LTS-V1-375 上海徳测 6 3 驱动器50A8 AMC 6 3 A/D卡PCI1716 研华 1 4 D/A卡PCI1723 研华 1 5 工控机610H 研华 1 6 直流电源 1 2.1.2 结构方案 六自由度运动平台是由六条电动缸通过虎克铰链和球笼万向节联轴器将上、下两个平台连接而成，下平台固定在基础上，借助六条电动缸的伸缩运动，完成上平台在三维空间六个自由度（X，Y，Z，α，β，γ）的运动，从而可以模拟出各种空间运动姿态。
Stewart平台是六自由度并联机构
一、设计（论文）目的、意义 设计目的及意义 Stewart平台是六自由度并联机构的基础平台。Stewart平台具有诸多优良特性，它在许多领域得到了广泛应用。六自由度运动平台由于应用场合不同，采用不同的驱动方式。目前，这种并联机构驱动方式主要包括电机驱动滚珠丝杠驱动方式、阀控液压缸驱动方式、气动人工肌肉驱动方式、电动液压混合执行器驱动方式、压电陶瓷驱动方式、电机驱动滑轮钢索驱动方式等。阀控液压缸驱动方式的优点是刚度大、抗干扰能力强、功率-重量比和力矩-惯量比大、响应速度快、系统频带宽。对该平台的驱动机构设计对于深刻理解并联机床和运动模拟器的机理具有重要的意义。 二、设计（论文）内容、技术要求（研究方法） 设计内容： 对Stewart平台的运动学参数进行了理论分析和计算。重点分析了动平台的位置、速度和加速度和支撑杆的相应参数之间的关系。 对Stewart平台的驱动机构进行了设计和校核,并完成了平台的各个组件的设计。 三、设计（论文）完成后应提交的成果 （一）计算说明部分 设计说明书字数在1.5万字以上（说明书一式1份）。 （二）图纸部分 1、装配图A0一张。 2、零件图若干张 3、总折合图纸当量A0三张。
四、设计（论文）进度安排 2015年03月02日-2015年03月20日确定题目，下达任务书；学生调研、收集、查阅资料，完成 开题报告。 2015年03月21日-2015年03月30日平台的方案、总体布局及工作原理分析。 2015年04月01日-2015年05月15日结构组件进行综合性设计，其中包括液压缸组件设计、相 关阀设计等。 2015年05月16日-2015年06月06日整体装配图的绘制以及相关设计计算的整理 2015年06月06日-2015年06月14日准备答辩。 五、主要参考资料 1刘文涛.并联机床性能分析与研究[D]. 哈尔滨工业大学博士学位论文，2010 2 李洪人.液压控制系统[M]. 国防工业出版社，2009 3张尚盈. 液压驱动并联机器人力控制研究[J]. 哈尔滨:哈尔滨工业大学, 2009. 4梁军,付铁. 基于Stewart平台的并联机床刚度分析[J]. 现代制造工程, 2008 5文福安,梁崇高,廖启征. 并联机器人机构位置正解[J]. 中国机械工程, 2009 6黄真,孔令富,方跃法. 并联机器人机构学理论及控制[M]. 北京:机械工业出版社,2007 7熊有伦, 丁汉, 李恩沧. 机器人学[M]. 北京: 机械工业出版社, 2012. 8赵强. 六自由度舰艇运动模拟器的优化设计及性能分析[M]. 哈尔滨工业大学, 2010 9黄真,杜雄. 3 /62SPS型Stewart机器人的一般线性奇异分析[J]. 中国机械工程2010 10吴江宁，骆涵秀，李世伦.并联式六自由度电液平台的控制与应用[J]. 机床与液压，2006年第6期 六、备注 指导教师签字： 年月日教研室主任签字： 年月日
六自由度平台功能简介
北京星光凯明动感仿真模拟器中心 2011年10月9日 六自由度机电运动平台广泛的应用于飞机、舰船、车辆的运动仿真和人员训练。六自由度运动平台能在空间六个自由度上做任一自由度的单自由度运动，也能做任意几个自由度的复合运动。由于采用全数字控制的伺服系统作为平台运动的执行机构，因此，平台运动光滑连续，可产生高频响的快速运动，亦可实现低速下的平稳运动。这类平台特别适合对不同路况条件下以不同车速运行的车辆进行动态模拟，以及对不同海况下的海上航行进行运动模拟。 我们是生产数控六自由度运动平台的专业化企业，具有多年从事仿真工作所积累的理论基础和实践经验。拥有一支高素质的技术队伍和完备的生产基地。曾经生产过的产品有：全数字六自由度飞行模拟器、特种车辆三自由度液压试验台、特种车辆四自由度液压摇摆台、特种车辆六自由度试验台、特种车辆倾斜试验台、全数字六自由度地震模拟平台、数控六自由度坦克工程模拟器运动平台和舰船用六自由度仿真设备等(详见用户名单)。在产品的性能、质量以及产品中高科技的含量等方面均得到仿真界的高度评价。 六自由度的定义 六自由度运动是指在X-Y-Z三维空间内分别沿X、Y、Z轴的平动运动和分别绕X、Y、Z轴的转动运动。将绕X轴的转动定义为滚转?，将绕Y轴的转动定义为俯仰θ，将绕Z轴的转动定义为偏航χ。如下图所示： x Y 具体指标如下： 机电式六自由度平台技术性能 （一）主要功能： 1.总载荷200kg 2. 1-6个自由度任意组合的多自由度复合正弦运动，幅值、频率均可以人为设定
3. 正弦复合运动 4. 随机运动 5. 对实测路面谱、海浪谱的运动复现 6. 运动平台满载条件下可以运动到任意位置，并锁定。 7. 具有机械、电器、软件多重安全保护措施 8. 测试系统（选件）实时采集六台缸的位置信号，通过反变换算法算得平台的位姿数据，并以曲线和数字两种方式在屏幕上实时显示，测试数据还可以实时输出。 9. 数据端口开放，可自由导出和输入。 （二）可执行标准： 1.国军标GBJ15023-91《军用设备环境试验方法倾斜和摇摆试验》 2.GJB2021-94《飞行模拟器六自由度运动系统设计要求》 3.GJB1395-92《飞行模拟器通用规范》设计 4.电磁兼容性设计按《军用设备和分系统电磁发射和敏感度要求》执行 5.机械结构设计按GBJ17-1988钢结构设计规范 6.GB3811-83起重机设计规范。 （三）主要技术参数： 平台姿态 俯仰（绕Y轴）：±20° 侧倾（绕x轴）：±20° 精度：±0.5° 平台位移： 升降行程：200mm 精度：±1mm
三自由度运动平台的装配方法与制作流程
图片简介: 本技术创造公开的三自由度运动平台的装配方法，包括顺序安装固定平台(1)，安装定万向铰节器(4)，安装伺服电动缸，安装动万向铰节器(11)，安装控制箱(18)，安装防转机构，安装连接电缆，安装电缆保护盖(3)，调整伺服电动缸达到初始化长度，安装运动平台(12)以及连接防转机构的步骤；控制箱可以在伺服电动缸及动万向铰节器(9)或定万向铰节器(4)装配前后进行，甚至在防转机构(11)安装步骤后进行，安装防转机构的步骤应先于安装运动平台步骤前执行；通过各步骤关键点的保证实现三自由度运动平台装配结果的一致性和精确度。 技术要求 1.一种三自由度运动平台的装配方法，其特征是：包括以下步骤： 1)、安装固定平台(1)，使用吊装设备同时吊挂固定平台的吊挂点(26)，对正固定平台的螺栓孔(27)与平整后安装基面上的固定螺栓，使用紧固件将固定螺栓所在安装基面与固定平台(1)底面紧贴在一起为固定平台(1)提供稳定的固定基础；
2)、安装定万向铰节器(4)，将定万向铰节器(5)的固定端放置在固定平台(1)的定万向铰节器支撑座(2)上，对正定万向铰节器(4)的固定端固定孔与定万向铰节器支撑座(2)上的螺纹孔，使用紧固件均匀压紧； 3)、安装伺服电动缸(15、6、13)，吊住伺服电动缸的两端，对正伺服电动缸的减速器端的螺纹孔与定万向铰节器(4)的活动端的固定孔，使用紧固件均匀压紧； 4)、安装动万向铰节器(9)，对正动万向铰节器(9)的螺柱(8)与伺服电动缸的导杆(7)螺纹孔，螺柱完全旋入导杆(7)螺纹孔后，反向旋出45-90°为动万向铰节器相对运动预留一定的空间； 5)、安装控制箱(21)，将控制箱(21)无固定耳的一面正对固定平台中间位置的防转架(28)开口并缓慢平稳推入防转架(28)内，直至控制箱的固定耳(20)与防转架(28)的支撑立柱紧贴；使用紧固件紧固控制箱的固定耳(20)与防转架(28)限定住控制箱的位置； 6)、安装防转机构(11)，将防转机构(11)未装配万向铰节器的一端(17)正对着防转架(28)顶部的防转固定盘(17)，调整防转机构(11)使其三个活动臂(14)分别朝向相邻的两台伺服电动缸(15、6、13)的中间位置，对正防转机构(11)的固定孔与防转固定盘(17)的螺纹孔，使用紧固件均匀压紧紧固使防转机构(11)与防转架(28)连接； 7)、安装连接电缆，将伺服电动缸(15、6、13)与控制箱(21)上的伺服电机连接插头(23、24、25)依次对应编号，连接电缆两端分别连接对应编号的伺服电动缸(15、6、13)与控制箱上的伺服电机连接插头(23、24、25)，锁紧连接插头；编号需对应匹配于控制箱中伺服驱动器的站号； 8)、安装电缆保护盖(3)，将电缆保护盖开口面朝向固定平台(1)，围绕固定平台边沿拼接成一圈，各个伺服电动缸(15、6、13)的连接电缆从最近的出线口出线，其余设置于电缆保护盖内；使用紧固件连接电缆保护盖(3)与固定平台(1)； 9)、调整伺服电动缸(15、6、13)达到初始化长度，向控制箱(21)供电，启动控制系统，分别测量各个伺服电动缸(15、6、13)的导杆(7)伸出长度，记录各个伺服电动缸(15、6、13)到达初始化长度所使用伺服电机的编码器读值，写入到控制系统中，作为基准参数；
多自由度运动模拟器系统集成
1，运动平台控制系统 包含：控制柜，工控机，多轴运动控制卡，伺服驱动器及布线，触摸屏等。采用全数字控制技术，菜单式模块化人机界面，简洁明了参数设定，多重电气控制保护程序。与上位控制器采用网络通讯，UDP 协议，内置运动能源优化分配系统，提高能源使用效率，降低系统能耗。 2，伺服电动缸 伺服电动缸是由伺服电机、高精度传动丝杆（滚珠丝杆和行星滚柱丝杆）等组成的高精度、高可靠性机电一体化传动组件。我们自主开发设计的FX800系列伺服电动缸，是专为电动平台开发的高性能、高可靠性伺服电动缸。它采用伺服电机控制保证运动平台具有高速、高响应和高精度。电动缸的具备的多重安全保护功能，保证了平台的安全可靠的运行。低噪音和免维护性使电动缸平台可以使用在任何场合。 3，平台结构 电动缸与上下平台采用虎克铰连接，运动平稳平滑，刚性好，强度大，免维护。 平台结构合理，刚性高，可以根据客户的要求任意设计和验算。 六自由度平台 本技术具体涉及一种六自由度平台。 技术介绍
现有的升降平台一般只能实现升降功能，无法实现平台侧部的切斜，也就是现有的升降平台只能实现竖直方向的整体轴向运动，从而导致适用范围不够广泛。 技术实现思路 针对上述技术问题，本技术提供一种六自由度平台。一种六自由度平台，设置于基础面上，包括一三角形底座与一三角形顶座，顶座和底座平行；所述顶座上方固定一台面；顶座的每个顶点至基础面的垂线与底座的一条边相交于该条边的中点；所述底座的每个顶点处均连接两个气缸的一端，上述两个气缸的另一端分别连接顶座的其中一个顶点。优选的，所述底座每个顶点处上方以及所述顶座每个顶出处下方均设有一连接座，每个连接座均连接两个关节轴承；每个气缸的两端均连接两个关节轴承，其中一个关节轴承连接顶座顶点处的连接座，另一个关节轴承连接底座顶点处的连接座。优选的，所述基础面为一水平面。本技术提供了一种六自由度平台，通过设置六个气缸，每个气缸两端均连接关节轴承，气缸和关节轴承之间的相对转动无阻碍，每个气缸的伸缩或者每几个气缸的伸缩均可以导致台面位置发生变化，使台面和地面可以保持多种位置关系，因此也具有了更广泛的适用范围。附图说明为了更清楚地说明本技术实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍。图1为本技术所提出的六自由度平台的结构示意图。图中数字表示：1、底座2、顶座3、台面4、气缸5、连接座6、关节轴承。具体实施方式下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清
六自由度平台
（一） 六自由运动平台介绍 六自由度液压平台技术参数 六自由度运动平台是由六支油缸，上、下各六只万向铰链和上、下两个平台组成，下平台固定在基础上，借助六只油缸的伸缩运动，完成上平台在空间六个自由度（α，β，γ， X，Y，Z）的运动，从而可以模拟出各种空间运动姿态。六自由度运动平台涉及到机械、液压、电气、控制、计算机、传感器，空间运动数学模型、实时信号传输处理等一系列高科技领域，因此六自由度运动平台是液压和控制领域水平的标志性象征。主要包括平台的空间运动机构、空间运动模型、液压系统、控制系统。 1 六自由度平台空间机构技术参数 六自由度平台结构效果图如图1所示。 图1 六自由度平台 六自由度运动平台由上下平台和六个液压油缸组成。六个液压缸上端点两两组成上平台三个支点，六个液压缸下端点两两组成下平台三个支点。上下三个支点分别在假设的圆周上，并且是120o等分，既分别是两个等边三角形的顶点。根据不同的运动范围，油缸的行程和上下平台半径不同。结构如图2所示。 图2 六自由度平台结构图 根据标书要求，六自由度平台结构参数如下： 上平台半径： 0.8m；
下平台半径：0.85m ； 油缸最低行程时上下平台垂直距离：约1.17m； 油缸行程：±0.20m。 2 六自由度平台空间运动 空间运动的目标是实现平台在空间运动的三个姿态角度和三个平动位移，即俯仰、滚转、偏航、上下垂直运动、前后平移和左右平移，及六个姿态的复合运动姿态。而空间目标是通过六个液压缸的行程实现的，这就需要一个空间的运动模型完成空间运动的转换，假设空间运动的目标俯仰、滚转、偏航、上下垂直位移、前后平移和左右平移用α，β，γ，X，Y，Z表示，六个油缸的行程用L（i）（i＝1、2、3、4、5、6）表示。整个运动模型如下： L（i）＝TT（α，β，γ，X，Y，Z） 其中，TT是一个空间转换矩阵模型。由此实时算出每一运动时刻液压油缸的行程。液压油缸的理论行程再通过D/A接口的转换，给出实际行程值。 根据平台的空间机构参数，空间运动参数如下： （二） 六自由度平台 多自由度运动控制 多自由度控制系统中，自由度最多为六自由度，并且六自由度运动控制难度最大，设备及系统最复杂，下面主要介绍我公司设计、生产的六自由度运动平台。 六自由度运动平台是由六支直线伺服电动缸，上、下各六只万向铰链和上、下两个平台组成，下平台固定在基础上，借助六只伺服电动缸（执行器）的伸缩运动，完成上平台在空间六个自由度（X，Y，Z，α，β，γ）的运动，从而可以模拟出各种空间运动姿态，可广泛应用到各种训练模拟器中，如飞行模拟器、汽车驾驶模拟器、地震模拟器以及动感电影、娱乐设备等领域中。在加工业可制成六轴联动机床、机器人等。
