停电自动平层装置

（一）概述

我司现使用的停电自动平层装置是番禺环宇电脑控制有限公司生产的DYVI型停电自动平层装置。DYVI型停电自动平层装置与GVPII 和MAX电梯配套使用，分为两种形式，其主要结构功能基本相同，区别在于配套GVPII时电梯的平层自救运行由停电柜驱动，配套MAX 梯的平层自救运行由控制屏驱动（停电自动平层装置只提供三相电源给控制屏）。

阅读本手册时请按照停电平层装置配套使用的电梯类型，区分相关的使用调试说明。

1、基本原理

在外电网正常期间，停电自动平层装置对蓄电池进行充电。在外电网发生故障时，停电自动平层装置将蓄电池的电能逆变为380VAC，输出电源给电梯控制柜，同时向电梯控制柜发出应急操作信号。电梯接收到应急请求信号后，进入应急操作。停电自动平层装置输出3相正弦波给电梯应急运行。当电梯低速运行到门区时，电梯控制柜反馈平层信号给停电自动平层装置，停电自动平层装置停止3相正弦波输出。然后控制门系统工作，打开电梯门,释放被困乘客。完成停电自动平层操作后，停电自动平层装置将接通外电网与电梯控制柜的连接。当外电网恢复供电时，电梯可正常运行。

2、元件布置图

序号说明：

3、运行过程

3-1（配套MAX梯）

1）市电电源正常时外电从L1、L2、L3输入，通过停电自动平层装置内的接触器KOC常闭点从R、S、T输出供电梯正常使用。

2）市电正常期间，对停电自动平层装置内的蓄电池进行恒流恒压充电，保证电池容量在最佳状态。

3）市电停电或缺相，停电自动平层装置投入后，机内KOC吸合，通过常闭点断开L1、L2、L3 隔离外电网约3～30秒（调地址为bb的数据可改变）后GLC1、QDC吸合，从R、S、T输出正弦波380VAC三相电到电梯控制柜。

4）停电自动平层装置输出请求运行信号。

5）X6检测到电梯无允许运行信号时，延时15秒（可调）等待允许运行信号，如果仍然无信号，则GLC1、QDC 断开，停止逆变输出，3秒后KOC 断开，清除故障码，应急过程完成，等待外电网正常。

6）X6检测到电梯有允许运行信号时，停电自动平层装置保持输出正弦波电压给电梯，电梯进入自救运行，如果运行过程中允许运行信号中断，自动平层装置则延时10秒（可调）等待允许运行信号，如果仍然无信号，自动平层装置停止工作，等待外电网正常。

7）电梯应急运行到门区后，电梯系统自动开门，自动平层装置则延时10秒（可调）后停止工作，等待外电网正常。

3-2（配套GVPII梯）

1）市电电源正常时外电从L1、L2、L3输入，通过停电自动平层装置内的接触器KOC常闭点从R、S、T输出供电梯正常使用。

2）市电正常期间，对停电自动平层装置内的蓄电池进行恒流恒压充电，保证电池容量在最佳状态。

3）市电停电或缺相，停电自动平层装置投入后，机内KOC吸合，通过常闭点断开L1、L2、L3 隔离外电网约3～30秒（调地址为bb的数据可改变）后GLC1吸合，从R、S、T输出正弦波380VAC三相电到电梯控制柜。

4）X7检测到电梯在门区时，J8闭合，驱动电梯门机开门并延时8秒（可调），开门到位后，GLC1、J8 断开，停止逆变输出，0.5 秒后KOC 断开，清除故障码，应急过程完成，等待外电网正常。

原理图2（配套MAX梯）

4、主控板引脚说明（停电平层装置出厂已检验，该说明一般情况下无需使用，供参考）

引

脚

端子说明备注

CN1 COM1 输入公共端1. 和X1形成回路(或和X2、X3、X4、X5见CN18) X1 输入端1 对应输入指示灯LX1

X2 输入端2 对应输入指示灯LX2

X3 输入端3 对应输入指示灯LX3

X4 输入端4 对应输入指示灯LX4

2)按一下SET进入口令1显01（口令暂定04、05，为防止乱改数据，口令有可能更改，请与本厂联系）；

3)按UP或DN使显示04；

4)按一下SET进入口令2显02；

5)按UP或DN使显示05；

6)按一下SET如口令正确则进入数据区显b0，如口令错则返回E0口令位；

7)按MODE 1次选地址b4显示b1；

8)按一下SET读出b1的数据；

9)按UP或DN调节数据；

10)按一下SET显示b0，所调数据已保存到EEPROM；

11)重复第7、8项读出b1数据是否跟设置一样。

（四）安装接线说明

1、安装

DYⅥ型停电自动平层装置的测控单元均设计并布于停电自动平层装置控制柜内，其控制柜底部有适合于地脚螺栓安装孔，该控制柜应尽量安置于靠近电梯控制柜的位置，且垂直安装。

2、接线

2-1 GRE型梯停电自动平层装置接线如下：

2-2 MAX梯停电自动平层装置接线如下：

注意：调试通电前必须确认接线正确，否则有可能烧坏设备

（五）技术指标及参数

1、技术指标

输入电压：三相AC380V±7% ，50Hz±10%

蓄电池组：12V×4×26Ah

驱动电机功率：

输出电压（三相四线）：三相AC380V±10% ，50Hz

2、参数表1（配套GVPII梯）

电梯停电的应急处理(正式)

编订：__________________ 单位：__________________ 时间：__________________ 电梯停电的应急处理(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑

文件编号：KG-AO-3649-27 电梯停电的应急处理(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。无论是停电或电梯自身发生故障造成意外停梯，还是因为消防系统报火警引起电梯迫降，都给乘梯人员带来极大不便，甚至使乘客受到惊吓。为此，须严格按以下程序执行，保证乘客的人身安全。 1、当消防系统报火警引起停梯时，消防值班人员应沉着冷静，迅速查清报警点位置和数量，电话通知保安值班人员急赴现场查看，同时用对讲电话提醒乘客保持镇静。现场确认发生火灾时必须立即通知管理处组织人员灭火救灾，同时停止电梯运行。若系误报，尽快排除故障，恢复电梯正常运行。 2、突发性停电或电梯自身故障引起电梯停止运行，消防值班人员应通过对讲电话告诉乘客不要惊慌失措，

不可将身体任何部位探出轿厢外，然后立即通知工程部人员，根据楼层灯指示或小心开启外门察看，确定轿厢所在位置，在解救被困人员离开轿厢前，应先切断故障电梯电源，视情况依下列步骤释放被困乘客。 (1)轿厢停于接近候梯厅门口的位置，且高于或低于楼面不超过0.5米时，用专用外门钥匙开启外门，同时用力缓慢打开轿厢门，协助乘客安全离开轿厢，然后重新将外门关好。 (2)轿厢停于远离侯梯厅门口的位置，如果轿厢门处于半关闭状态，应先将其完全关闭或开启，然后通过手动盘车使轿厢就近平层，用专用外门钥匙打开轿厢门解救出被困人员，然后重新将外门关好。 (3)手动盘车时，至少两人进行，一人双手抓牢盘车轮，另一人撬开抱闸，每松开抱闸一次，盘车一次，进行间断操作。若轿厢停于最高或最低层候梯厅门口

电梯应急预案全套

电梯应急预案（一）发生火灾、地震的处理 1、发生火灾应立即中止电梯运行，及时与消防部门取得联系；对于有消防功能的电梯，应立即按动消防按钮,使电梯进入消防运行状态，供消防人员使用；对于无此功能的电梯，应立即将电梯直驶到基站并切断电源或将电梯停于火灾尚未蔓延的楼层；提示乘客保持镇静并疏导乘客离开轿厢，关闭厅门切断总电源。 2、发生地震时应就近停梯，提示乘客离开轿厢。如人员被困在轿厢内，告知其保持镇静，等待救援。地震过后应对电梯进行检查和试运行，正常后方可恢复使用。（二）电梯困人应急措施 1. 电梯困人事故发生时,由主管领导调集人员实施救援。 2. 如有乘客被困在电梯内，通过对讲机和监视器与被困人员保持联系，询问对方姓名并安慰乘客不要焦急，立即组织求援。 3. 立即通知电梯维保公司紧急维修站派人解救被困者，对电梯进行抢修。 4. 如被困者是小孩、老人、孕妇，或人多供氧不足时，必要时请求消防人员协助。 5. 排除故障后恢复运行，做好记录。（三）其他应急措施如果需要采取医疗措施，可拨打电话“120”，联系医疗救助。发生火灾、建筑物受损，可以拨打电话“119”，联系消防部门救助。发生特别重大事故、特大事故、重大事故和严重事故后，事故发生单位或者业主必须立即报告主管部门和当地质量技术监督行政部门。当地质

量技术监督行政部门在接到事故报告后应当立即逐级上报，直至国家质量监督检验检疫总局。发生特别重大事故或者特大事故后，事故发生单位或者业主还应当直接报告国家质量监督检验检疫总局。

救援说明电梯出现故障或停电引起困人现象，应按如下方法对困在轿厢内的人员实施救援。一、实施救援的人员要求 1、本公司正式授权的定点安装维保单位及其单位持证上岗的维保人员。 2、用户正式委托有相应维保资质维保单位及其单位持证上岗的维保人员。二、救援办法 1、实施救援人员或用户相关人员，首先应尽快同轿厢内被困人员取得联系，并告之，很快就可救援解困，不要紧张；不要试图自行出来等。 2、切断电梯主电源（若停电，也要将主电源开关置“off ”位置）。 3、通过层站数码显示或者打开厅门三角锁（注意开锁安全事项），无机房电梯可通过井道窥视孔，确定轿厢所停位置。 4、电梯轿厢停在平层区（门区）＋250，可直接用厅门三角锁打开厅门和轿门，协助被困人员安全离开轿厢。 5、电梯轿厢停在非平层区（门区），采用如下方法救援：（1）轿门应保持关闭，如轿门已被打开，则要求被困人员将轿门手动关上，并再三告之被困人员“保持镇静，不要乱动，轿厢将会移动”。（2）两人用力把持住曳引机上的盘车手轮，防止机械松闸时电梯意外地或过快地移动，然后另一人采用机械方法松开抱闸。（3）按正确方向（可能上可能下），就近方便的，缓慢的将电梯轿厢移动到平层区（门区）。（4）松开抱闸的时间一定要断续地，松松停停，保证电梯的移动速度很低（不大于0.1m/s）。（5）移动到平层区（门区），可用三角锁打开厅门和轿门，协助被困人员安全离开轿厢。（6）在无机房电梯中，若是同步无齿轮曳引机，则是采用电控救援的，电动松闸后，是利用轿厢于移动状况，使之平层。其他方法同上，使乘客解困。注意：当按上述方法和步骤操作时，发现未能移动轿厢或其他异常情况，应立即停止救援，保持和被困人员的通话联系并立即通知我公司维保部。

应急停电平层装置使用说明书

电梯停电应急装置说明书

一. 概述本公司根据《电梯制造与安全规范》（GB758-2003，EQUEN81-1：1998）的部分内容设计出SWD-EPS系列电梯应急救援设备，能迅速准确解救出被困人员。 SWD-EPS系列电梯应急救援装置能与国内外各种电梯配套使用，是宾馆、饭店、办公楼、医院、住宅等高层建筑必不可少的安全装置。主要技术参数（1）输入电压：三相380 V；（2）蓄电池组：12 V 17AH/24 AH× 4；（3）可驱动电梯的功率：≤ 38KW （特殊规格或 > 38KW 另予注明）。（4）空气中不得含有爆炸、腐蚀性等有害气体或尘埃。二. 工作原理 SWD-EPS系列电梯应急装置工作原理如图1所示： 1）电源检测当三相交流电源正常供电时，电梯应急装置内的电源检测回路给出交流输入电源正常的信号，该装置的蓄电池组通过充电回路自动浮充，使之保持额定工作电平状态。充电回路具有过充、短路和过流等保护功能。 2）应急运行当电梯突遇停电或电梯控制系统发生故障而停止运行时，应急装置的应急控制系统会立即检测电梯状态，自动投入应急救援。首先电源接触器KP断开，从而断开三相电源YG2、YG4、YG6与电梯控制柜主变压器输入电源YG1、YG3、YG5的连接，接着检查安全回路及门锁回路是否正常，若正常则启动直流变换器给门机控制系统和门区传感器供电，继电器JN，PZ的常开接点闭合。应急装置检测到平层信号，继电器D0吸合，其常开接点闭合，门机系统得到所需要的电压及开门信号而起动，将轿门和厅门同时打开；如果轿厢不在平层位置，则接触器KDP常开触点闭合，由直流变换器给抱闸回路供电，打开抱闸，三相逆变回路输出的电压经KR给曳引机供电，使之起动，牵引轿厢向一定方向运行,轿厢运行至平层位置停下。三相

电梯停电应急平层装置的检验要求

电梯停电应急平层装置主要还是得看给哪方面供电近几年，我国用电需求增长很快，电力供不应求的矛盾日益明显，很多地区经常需要实行工业错峰用电，连商业、住宅用电也受影响，电梯停电困人时有发生。为了避免停电时困人，越来越多的电梯上装上了停电应急救援装置。作为电梯的一部分，停电应急救援装置的设计、使用以及安全检测应引起业内人士的重视。本文分析了现在较常用的两类电梯停电应急救援装置的结构原理，并对其检验要求提出一些建议，以供行业共同探讨。一、停电应急救援装置的结构原理停电应急救援装置按结构原理的不同，可分为以下两大类： (一) 专用的电梯停电应急救援装置它与电梯控制柜独立，当电梯正常电源失电时，该装置将电梯的控制权全部接管过去，控制轿厢运行到最近的平层位置并开门使乘客安全撤离。这类停电应急救援装置一般是成套的产品，整套装置安装在一个柜体内，其通用性较好，可与大部分的电梯控制柜匹配，对于电梯整梯生产企业来说，只要整

套购买回来，安装在电梯控制柜旁边，处理好同控制柜的接口的接线即可，电梯生产企业的技术人员并不需要花太多的精力深入了解该装置的内部构造，而且，大部分停电应急装置的生产企业都提供安装调试服务，因此，这类产品很受中小型电梯生产企业及工程企业的欢迎，在国内使用得最早也最广泛。现在国内有不少专业生产此类停电应急救援装置的企业，如上海稳上、顺德佳顺、番禺环宇等。这种停电应急救援装置由控制电路及蓄电池两部分组成，其中控制电路一般由检测控制回路、充电回路、逆变回路组成。检测控制回路负责检测电梯电源，在电源失电时启动停电应急装置，然后检测电梯的相关信号。当检测到电梯安全回路接通（如有相序继电器，应短接），电梯检修/正常开关处于正常状态时，装置开始工作，进一步检测轿厢的位置，如果轿厢在平层位置，停电应急救援装置提供开门电源及信号，电梯开门让乘客撤离；如果轿厢不在平层位置，即启动逆变回路，将蓄电池的直流电逆变成低压低频交流电，供曳引电动机工作，电梯以低速爬行到最近层平层位置，再开门让乘客撤离。在电梯开门再延时几秒钟后救援结束，救援装置退出工作。系统的主拖动回路及开门控制回路如下图，图中QA

电梯停电应急平层装置使用说明书

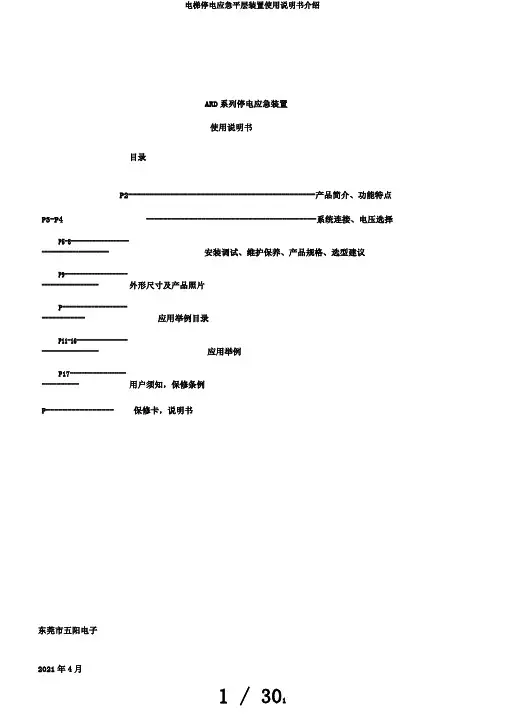

ARD 系列停电应急装置使用说明书目录 P2-------------------------------------------- 产品简介、功能特点 P3-P4----------------------------------------系统连接、电压选择 P5-8----------------------------------------- 安装调试、维护保养、产品规格、选型建议P9---------------------------------------- 外形尺寸及产品照片 P------------------------------ 应用举例目录 P11-16 ------------------------------------ 应用举例 P17 ------------------------- 用户须知，保修条例 P---------------- 保修卡，说明书东莞市五阳电子有限公司 2013 年 4 月

ARD 系列停电应急装置使用说明书危险事项警告 ●产品拆箱、安装、接线、操作前，请检测ARD●切勿安装使用已经损坏的或缺少配件的产品。是否在运输过程中有损坏。●产品禁止安装在、潮湿、腐蚀、易燃等部位。 ●请认真阅读本说明书并严格遵照说明书的内容请勿将三相电源输入线连接到输出R、S、T 规范安装，否则可能会损坏本产品及原电梯系端子，否则会导致产品内部损坏。统，甚至导致人身伤亡事故。●请定期紧固产品接线端子。 ●请勿直接触摸输入及输出接线端子、控制板上●本产品的外接原理图仅供参考，可能会与您订元器件，因为存在触电及损坏控制板的危险，购的产品有所不同。由于产品改良或规格变更，可能造成人身伤害。本装置的原理可能会有所变更，恕不另行通知。 ●接线前请确认输入电源为断开状态，带电操作●产品原理图或说明书时，请向本公司代理商或有触电伤害和引发火灾的危险。业务部联系、通过产品编号索取。产品简介为避免电网停电导致电梯关人、造成乘客身体和心理伤害，本公司研发ARD系列电梯停电应急装置,简称ARD。ARD可以在电网停电时，在设定的时间内自动投入工作，向电梯控制系统提供三相应急电源，使电梯轿厢缓慢运行到平层位置并开门释放乘客。ARD具有安装接线简单、调试方便、性价比高的特点。安装前注意事项 ⑴为正确安装、调试和使用本产品，请务必在使用前认真阅读本使用说明书。⑵本手册适用于ARD系列三相电源输出的电梯停电应急装置。⑶为了避免造成人员及设备事故，对ARD的安装、调试及维护等工作必须采取以下安全措施： ①安装、连接、调试等工作应由电梯行业相关技术人员进行。 ②安装、连接和维修前，确保ARD电源开关和电梯总电源关闭，否则ARD启动会造成触电危险。③请确保电梯各设备的接地良好。④请按本书提示或警告进行操作，以防止对安装或维修人员造成伤害，同时避免损坏电梯设备。⑤在接通三相电源调试之前，请再次确认ARD与电梯系统之间接线正确。功能特点 ⑴电网电源正常时，ARD待机充电状态。电网断电后，ARD自动进入逆变状态，为电梯控制系统提供三相应急电源。电网电源恢复时，ARD恢复至待机充电状态。 ⑵电网电源停电至ARD启动输出的时间为5-30s可调，由拨码开关SW1（1，2）调整。 ⑶ARD进入逆变输出状态后，可以设定以下停机方式： ①使拨码开关SW1-3 = OFF ，SW1-4 = ON，收到门联锁继电器闭合信号后延时10s停止，如果没有此信号则连续工作180s后停止。当拨码开关SW1-3 = ON,SW1-4=OFF 时，门联锁继电器闭合后定时15s停止；当拨码开关SW1-3= ON，SW1-4= ON时，门联锁继电器闭合信号后定时30s停止。 ⑷蓄电池组采用免加液免维护电池，充电方法为脉冲充电，既能缩短蓄电池达到满充状态的时间，同时保证蓄电池正负极板的极化现象尽量地减小或减轻，提高蓄电池使用效率。安装固定

电梯停电的应急处理

编号：SM-ZD-96764 电梯停电的应急处理Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改

电梯停电的应急处理简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。无论是停电或电梯自身发生故障造成意外停梯，还是因为消防系统报火警引起电梯迫降，都给乘梯人员带来极大不便，甚至使乘客受到惊吓。为此，须严格按以下程序执行，保证乘客的人身安全。 1、当消防系统报火警引起停梯时，消防值班人员应沉着冷静，迅速查清报警点位置和数量，电话通知保安值班人员急赴现场查看，同时用对讲电话提醒乘客保持镇静。现场确认发生火灾时必须立即通知管理处组织人员灭火救灾，同时停止电梯运行。若系误报，尽快排除故障，恢复电梯正常运行。 2、突发性停电或电梯自身故障引起电梯停止运行，消防值班人员应通过对讲电话告诉乘客不要惊慌失措，不可将身

体任何部位探出轿厢外，然后立即通知工程部人员，根据楼层灯指示或小心开启外门察看，确定轿厢所在位置，在解救被困人员离开轿厢前，应先切断故障电梯电源，视情况依下列步骤释放被困乘客。 (1)轿厢停于接近候梯厅门口的位置，且高于或低于楼面不超过0.5米时，用专用外门钥匙开启外门，同时用力缓慢打开轿厢门，协助乘客安全离开轿厢，然后重新将外门关好。 (2)轿厢停于远离侯梯厅门口的位置，如果轿厢门处于半关闭状态，应先将其完全关闭或开启，然后通过手动盘车使轿厢就近平层，用专用外门钥匙打开轿厢门解救出被困人员，然后重新将外门关好。 (3)手动盘车时，至少两人进行，一人双手抓牢盘车轮，另一人撬开抱闸，每松开抱闸一次，盘车一次，进行间断操作。若轿厢停于最高或最低层候梯厅门口以上或以下位置时，应在松开报闸的同时把握紧盘车轮，用人力盘车使轿厢向正

电梯停电应急平层装置使用说明手册

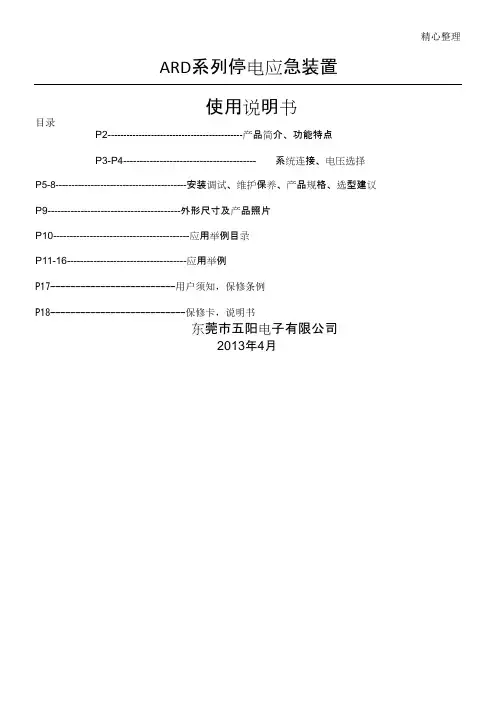

精心整理 ARD系列停电应急装置使用说明书目录 P2--------------------------------------------产品简介、功能特点 P3-P4----------------------------------------系统连接、电压选择 P5-8-----------------------------------------安装调试、维护保养、产品规格、选型建议
