震动传感器实验
震动传感器应用实验
一、实验目的：
1.了解单滚珠震动传感器的工作原理、性能和指标
2.学习单滚珠震动传感器的使用方法
3.使用CPU的I/O管脚模拟震动传感器的接口协议，实现震动信息的采集
4.掌握通过C51单片机编程的方法，实现震动信息的采集
二、实验环境：
1.PC机一台（KEIL编程软件STI烧写软件）
2.传感器实验箱一个
https://www.360docs.net/doc/9614196879.html,B转串口线一条
三、实验原理：

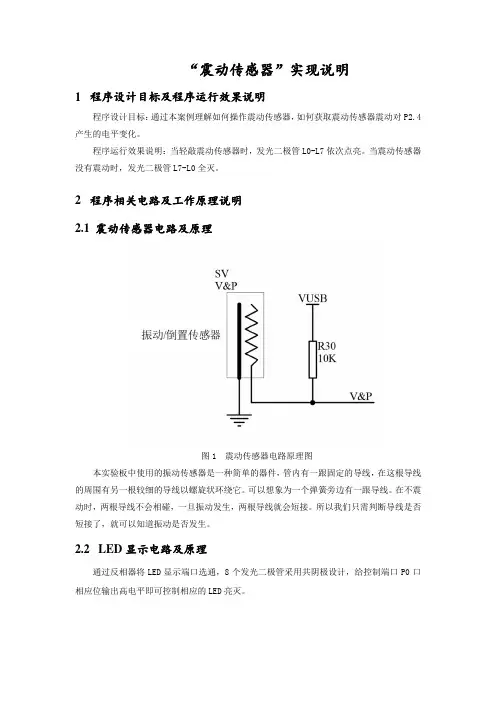

滚珠开关的基本工作原理就是：通过珠子滚动接触导针的原理来控制电路的接通或
者断开的。利用开关中小珠的滚动，制造与金属端子的触碰或者改变光线进行的线
路，就能产生导通或不导通的效果。滚珠开关的感应角度的变化，最好平铺使用，滚珠开关的灵敏度，就是感应角度的大小，将感应结果传递到电路装置使用电路启
动。
四、实验步骤：
1.打开传感器实验箱，用USB转串口线的串口端插到51核心板的串口上，U口端连
接到PC机的串口。
2.将25针灰排线的一端连接到主板左下角的接口上。
3.连接好实验箱后，连接无误后打开实验箱主板的电源开关。
4.打开STI烧写软件，选择好芯片型号以及串口号，然后在传感器实验箱程序中选择
单滚珠震动传感器程序的.hex文件进行烧写。
5.晃动传感器模块观察液晶屏上的显示信息。
6.实验结束，先关闭主板电源，再关闭传感器模块电源和51核心板电源。
五、实验结果：
六、实验心得：
通过本次实验，我能深刻了解了课堂上还有些不太懂的内容，熟悉了单滚珠震动传感器的内部构造和其工作原理，还更能熟练的应用烧录软件以及单滚珠震动实验的代码的内部框架，这对我以后写代码有很大的帮助。
