钢板弹簧刚度计算影响因数分析

钢板弹簧设计说明书

目录一、确定断面尺寸及片数 ------------------------------------------------------------------------ 2 二、确定各片钢板弹簧的长度 ------------------------------------------------------------------ 4 三、钢板弹簧的刚度验算 ------------------------------------------------------------------------ 5 四、钢板弹簧总成在自由状态下的弧高及曲率半径计算。 ------------------------------- 7 H ------------------------------------------------------------------------------------ 7 1.钢板弹簧总成在自由状态下的弧高 2.钢板弹簧各片自由状态下曲率半径的确定 -------------------------------------------------------------------------------- 8 五、钢板弹簧总成弧高的核算 ---------------------------------------------------------------- 10 六、钢板弹簧的强度验算 ---------------------------------------------------------------------- 11 二、（修改）确定各片弹簧长度--------------------------------------------------------------- 12 三、（修改）钢板弹簧的刚度验算 ------------------------------------------------------------ 14 四、（修改）钢板弹簧总成在自由状态下的弧高及曲率半径计算 --------------------- 15 五、（修改）钢板弹簧总成弧高的核算 ------------------------------------------------------ 17六（修改）钢板弹簧的强度验算 ------------------------------------------------------------- 18七、钢板弹簧各片应力计算 ------------------------------------------------------------------- 18八，设计结果 ------------------------------------------------------------------------------------- 20 九、参考文献 ------------------------------------------------------------------------------------- 21 十、附总成图 -------------------------------------------------------------- 错误！未定义书签。

汽车钢板弹簧的性能、计算和试验

汽车钢板弹簧的性能、计算和试验东风汽车公司技术中心陈耀明 1983年3月初稿 2005年1月再稿

目录前言（2）一．钢板弹簧的基本功能和特性（3） 1.汽车振动系统的组成（3） 2.悬架系统的组成和各元件的功能（6） 3.钢板弹簧的弹性特性（7） 4.钢板弹簧的阻尼特性（12） 5.钢板弹簧的导向特性（14）二．钢板弹簧的设计计算方法（17） 1.单片和少片变断面弹簧的计算方法（17） 2.多片钢板弹簧的刚度和工作应力计算（24） 3.多片弹簧各单片长度的确定（32） 4.多片弹簧的弧高计算（36） 5.钢板弹簧计算中的几个具体问题（43）三．钢板弹簧的试验（46） 1.钢板弹簧的静刚度测定（46） 2.钢板弹簧的动刚度测定（50） 3.钢板弹簧的应力测定（52） 4.钢板弹簧单片疲劳试验（53） 5.钢板弹簧总成疲劳试验（54）

前言本文是为汽车工程学会悬架专业学组所办的“减振器短训班”撰写的讲义，目的是让汽车减振器的专业人员对钢板弹簧拥有一些基本知识，以利于本身的工作。内容分为三部分：钢板弹簧的基本功能和特性，设计计算方法，以及试验等。因为这部分内容非本次短训班的重点，所以要求尽量简单扼要，也许有许多不全面的地方，只供学习者参考。有关钢板弹簧较详细的论述，可参考本学组所编的“汽车悬架资料”。

一．钢板弹簧的基本功能和特性 1.汽车振动系统的组成汽车在道路上行驶，由于路面存在不平度以及其它各种原因，必然引起车体产生振动。从动态系统的观点来看，汽车是一个多自由度的振动系统。其振源主要来自路面不平度的随机性质的激振，此外还有发动机、传动系统以及空气流动所引起的振动等等。为改善汽车的平顺性，也就是为减小汽车的振动，关键的问题是研究如何对路面不平度的振源采取隔振措施，这就是设计悬架系统的根本目的。换言之，就是在一定的道路不平度输入情况下，通过悬架系统的传递特性，使车体的振动输出达到最小。当研究对象仅限于悬架系统时，人们往往把车体当为一个刚体来看待。即使这样，汽车仍然是一个很复杂的多自由度系统，见图1。如果不涉及汽车的横向振动和角振动，可以将左右悬架合并，使汽车振动系统进一步简化，见图2。在一定条件下，也就是当质量分配系数等于1，即前后悬架的输出与输入各自的相干特性达到最大值时，就可以将前、后悬架分开，单独看成一个两自由度振动系统。这时，组成每一个振动系统的元素就是质量（簧载质量与非簧载质量），弹性元件（悬架弹簧和轮胎）和阻尼元件（悬架阻尼元件和轮胎阻尼），见图3。

刚度介绍

9.1.2 短期刚度B s 截面弯曲刚度不仅随荷不载增大而减小，而且还将随荷载作用时间的增长而减小。首先讨论荷载短期作用下的截面弯曲刚度（简称为短期刚度），记作B s。 1 ．平均曲率取承受两个对称集中荷载的简支梁在荷载间的纯弯段进行讨论。左图为裂缝出现后的第Ⅱ阶段，在纯弯段内测得的钢筋和混凝土的应变情况： 1) 沿梁长，受拉钢筋的拉应变和受压区边缘混凝土的压应变都是不均匀分布的，裂缝截面处最大，裂缝间为曲线变化； 2) 沿梁长，中和轴高度呈波浪形变化，裂缝截面处中和轴高度最小； 3) 如果量测范围比较长（≥ 750mm) ，则各水平纤维的平均应变沿梁截面高度的变化符合平截面假定。由于平均应变符合平截面的假定，可得平均曲率式中r —与平均中和轴相应的平均曲率半径；εsm、εcm—分别为纵向受拉钢筋重心处的平均拉应变和受压区边缘混凝土的平均压应变；在此处，第二个下脚码m 表示平均值； h0—截面的有效高度。因此，短期刚度式中， M k为按荷载标准组合计算的弯矩值。 2. 裂缝截面的应变εsk和εck 在荷载效应的标准组合也即短期效应组合作用下，裂缝截面纵向受拉钢筋重心处的拉应变εsk和受压区边缘混凝土的压应变εck按下式计算式中σsk , σck—分别为按荷载效应的标准组合作用计算的裂缝截面处纵向受拉钢筋重心处的拉应力和受压区边缘混凝土的压应力；E c'、E c—分别为混凝土的变形模量和弹性模量；ν —混凝土的弹性特征值。σsk和σck可按右图所示第Ⅱ阶段裂缝截面的

应力图形求得。对受压区合力点取矩，得受压区面积为（b f' - b ）h f'+ b x0 =( γf' + ξ0 )bh0，将曲线分布的压应力换算成平均压应力ωσck，再对受拉钢筋的重心取矩，则得式中：ω－压应力图形丰满程度系数；η—裂缝截面处内力臂长度系数；ξ0—裂缝截面处受压区高度系数，ξ0 =x0 /h0；γf' —受压翼缘的加强系数（相对于肋部面积），γf' =(b f '-b) h f '/bh 0 。 3. 平均应变εsm和εcm 设裂缝间纵向受拉钢筋重心处的拉应变不均匀系数为ψ，受压区边缘混凝土压应变不均匀系数为ψc，则平均应变εsm和εcm可用裂缝截面处的相应应变εsk和εck表达。式中，ζ称为受压区边缘混凝土平均应变综合系数；从材料力学观点，ζ也可称为截面弹塑性抵抗矩系数。采用系数ζ后既可减轻计算工作量并避免误差的积累，又可通过试验直接得到它的试验值。 4. 短期刚度Bs 的一般表达式 9.1.3 参数η、ψ和ζ的表达式

汽车悬架构件的设计计算

汽车悬架构件的设计计算前言第一章汽车悬架的基本知识第一节汽车悬架构件一、导向机构二、弹性元件三、梯形机构四、阻尼元件五、稳定装置第二节汽车悬架型式一、悬架的基本要求二、悬架的分类 (一)按功能原理划分 (二)按导向机构划分 (三)按弹性元件划分第三节汽车悬架型式的发展一、导向机构悬架型式的发展 (一)单臂悬架的发展 (二)从单臂到双臂 (三)麦弗逊悬架 (四)平衡悬架二、弹性元件悬架型式的发展 (一)钢板弹簧悬架 (二)螺旋弹簧悬架 (三)扭杆弹簧悬架 (四)空气弹簧悬架 (五)油气弹簧悬架第二章汽车悬架的基础理论第一节汽车悬架术语和力矩中心一、特定术语二、力矩中心 (一)定义 (二)相关定理 (三)悬架的侧倾力矩中心 (四)悬架的纵倾力矩中心第二节多轴汽车的特性参数一、特性参数 (一)外心距 (二)组合线刚度 (三)中性面 (四)内心距 (五)换算线刚度

二、角刚度与角刚度比 (一)角刚度 (二)角刚度比第三节汽车平顺性的评价指标一、IS0263l标准二、常用评价指标第四节汽车操纵稳定性的评价指标一、定义及研究对象二、评价指标三、车身稳定性第三章汽车悬架构件的设计计算第一节汽车导向机构一、车轮定位参数 (一)轮距 (二)车轮外倾角 (三)前束二、麦弗逊悬架的导向机构 (一)悬架中心和力矩中心 (二)换算线刚度和角刚度 (三)受力分析三、半拖臂悬架的导向机构 (一)相关参数 (二)线刚度与角刚度 (三)设计要点四、双横臂悬架的导向机构 (一)空间模型 (二)运动学特性 (三)弹性元件受力 (四)换算线刚度与角刚度 (五)摆臂临界角五、单纵臂悬架的导向机构六、钢板弹簧悬架的导向机构 (一)对称板簧的运动特性 (二)非对称板簧的运动特性 (三)中心扩展法的作图步骤及其修正方法 (四)两点偏转法的作图步骤及其修正方法第二节汽车弹性元件一、钢板弹簧 (一)普通钢板弹簧 (二)变断面钢板弹簧 (三)渐变刚度钢板弹簧 (四)非对称钢板弹簧二、螺旋弹簧 (一)普通压缩螺旋弹簧

QCC-JT---汽车钢板弹簧技术条件

————————————————————————————————作者：————————————————————————————————日期：

Q/CC x x汽车股份有限公司企业标准 Q/CC JT018—2008 代替Q/CC JT018—2006 汽车钢板弹簧技术条件 Technical Requirements of Leaf Spring Used on Vehicle 2008-09-06发布2008-12-01实施xx汽车股份有限公司发布

目次前言................................................................................. II 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 技术要求 (1) 5 检验和试验方法 (3) 6 检验规则 (3) 7 标志、包装、贮存 (4) 8 质量保证 (4) 附录A （规范性附录）汽车用钢板弹簧台架试验方法 (5)

前言本标准是对Q/CC JT018—2006《汽车钢板弹簧技术条件》的修订。本标准在修订过程中主要参考了GB/T 19844-2005《钢板弹簧》。本标准与Q/CC JT018—2006相比，主要变化如下： ——增加了“3术语和定义”； ——增加了“附录A（规范性附录）”； ——增加了“4.4热处理”中洛氏硬度的数值要求； ——修订了“5 检验和试验方法”细化了具体方法； ——对相关条款进行调换和规范； ——删除了旧版中有关产品“断裂数据”方面的内容。本标准自实施之日起代替Q/CC JT018—2006。本标准由xx汽车股份有限公司技术研究院提出。本标准由xx汽车股份有限公司技术研究院标准化科归口。本标准由xx汽车股份有限公司技术研究院K-底盘部负责起草。本标准主要起草人：纪国锋、宗召波。

板簧计算

汽车平衡悬架钢板弹簧设计东风德纳车桥有限公司 2005年9月15日

一、钢板弹簧作用和特点 a. 结构简单，制造、维修方便； b. 弹性元件作用； c. 导向作用； d. 传递侧向、纵向力和力矩的作用； e. 多片弹簧片间摩擦还起系统阻尼作用； f. 在车架或车身上两点支承，受力合理； g. 可实现变刚度特性； h. 相比螺旋弹簧和扭杆弹簧而言，单位质量的储能量较小，在同样的使用条件下，钢板弹簧要重一些。二、钢板弹簧的种类、材料热处理及弹簧表面强化 1. 目前，汽车上使用的钢板弹簧常见的有以下几种： 1) 普通多片钢板弹簧； 2) 少片变截面钢板弹簧； 3) 两级变刚度复式钢板弹簧； 4) 渐变刚度钢板弹簧 2. 钢板弹簧材料的一般要求钢板弹簧与其它弹性元件一样，弹簧使用寿命与材料及制造工艺有很大关系，因此选用弹簧材料时应考虑以下几个方面因素 1) 弹性极限弹簧在弹性极限范围内变形时，希望弹簧储存的弹性变形能要大，而弹簧在单位中单位体积内储存的弹性变形能是与材料的弹性极限平方成正比，而与弹性模量与反比，因此从提高材料贮存的弹性变形能角度看，希望提高材料的弹性极限。一般说材料抗拉强度高，弹性极限也高。弹性极限与材料的化学成分和金相组织有较大关系，在弹簧钢中如果提高碳、硅、锰元素含量，可以提高材料弹性极限。弹簧采用中温回火处理，能够得到具有较高弹性极限的回火屈氏体组织。 2) 弹性模量弹性模量有两种，即拉伸弹性模量E 和剪切弹性模量G 。材料弹性模量愈小，材料变形和贮存的弹性变形能愈大。从这个角度看，国外采用了弹性模量较低的增强树脂材料弹簧（FRP 弹簧）。 3) 疲劳强度由于弹簧多在交变载荷下工作，所以要求材料应有较高的疲劳极限，疲劳强度与材料抗拉强度b 和屈服强度s σ成正比，因此为了提高弹簧的疲劳强度，应设法提高材料的抗拉强度b σ和屈服强度与抗拉强度之比（b s σσ）。 4) 淬透性对于断面较厚的或变截面钢板弹簧，希望用淬透性较好的材料。材料如不能淬透，淬火组织中将含有较多的非马氏体组织，使淬火后硬度降低。虽然可以通过降低回火温度来达到所需要的硬度，但其机械性能较差。为保证材料在整个截面内具有相同的机械性能，要求淬火时不仅表面而且心部也能淬透，且淬火后表面硬度和心部硬度相差不能太大。综上所述，汽车钢板弹簧材料应具有较高的抗拉强度、屈服极限、疲劳强度及一定冲击韧性。此外要求材料具有良好的淬透性，热处理不易脱碳等性能。 3. 钢板弹簧材料目前国内使用最多的弹簧钢板材料是钢Mn Si -，如Mn Si 260和MnA Si 260该钢种

弹性模量及刚度关系

1、弹性模量：（1）定义弹性模量：材料在弹性变形阶段内，正应力和对应的正应变的比值。材料在弹性变形阶段，其应力和应变成正比例关系（即符合胡克定律），其比例系数称为弹性模量。 “弹性模量”是描述物质弹性的一个物理量，是一个总称，包括“杨氏模量”、“剪切模量”、“体积模量”等。所以，“弹性模量”和“体积模量”是包含关系。一般地讲，对弹性体施加一个外界作用（称为“应力”）后，弹性体会发生形状的改变（称为“应变”），“弹性模量”的一般定义是：应力除以应变。例如：线应变——对一根细杆施加一个拉力F，这个拉力除以杆的截面积S，称为“线应力”，杆的伸长量dL除以原长L，称为“线应变”。线应力除以线应变就等于杨氏模量E=( F/S)/(dL/L) 剪切应变——对一块弹性体施加一个侧向的力f（通常是摩擦力），弹性体会由方形变成菱形，这个形变的角度a称为“剪切应变”，相应的力f除以受力面积S称为“剪切应力”。剪切应力除以剪切应变就等于剪切模量G=( f/S)/a 体积应变——对弹性体施加一个整体的压强p，这个压强称为“体积应力”，弹性体的体积减少量(-dV)除以原来的体积V称为“体积应变”，体积应力除以体积应变就等于体积模量: K=P/(-dV/V) 在不易引起混淆时，一般金属材料的弹性模量就是指杨氏模量，即正弹

性模量。单位：E（弹性模量）吉帕（GPa）（2）影响因素弹性模量是工程材料重要的性能参数，从宏观角度来说，弹性模量是衡量物体抵抗弹性变形能力大小的尺度，从微观角度来说，则是原子、离子或分子之间键合强度的反映。凡影响键合强度的因素均能影响材料的弹性模量，如键合方式、晶体结构、化学成分、微观组织、温度等。因合金成分不同、热处理状态不同、冷塑性变形不同等，金属材料的杨氏模量值会有5%或者更大的波动。但是总体来说，金属材料的弹性模量是一个对组织不敏感的力学性能指标，合金化、热处理（纤维组织）、冷塑性变形等对弹性模量的影响较小，温度、加载速率等外在因素对其影响也不大，所以一般工程应用中都把弹性模量作为常数。（3）意义弹性模量可视为衡量材料产生弹性变形难易程度的指标，其值越大，使材料发生一定弹性变形的应力也越大，即材料刚度越大，亦即在一定应力作用下，发生弹性变形越小。弹性模量E是指材料在外力作用下产生单位弹性变形所需要的应力。它是反映材料抵抗弹性变形能力的指标，相当于普通弹簧中的刚度。 2、刚度（1）定义刚度:结构或构件抵抗弹性变形的能力，用产生单位应变所需的力或力矩来量度。. 转动刚度（k）：——k=M/θ 其中，M为施加的力矩，θ为旋转角度。其他的刚度包括：拉压刚度（Tension and compressionstiffness）、轴

M法的计算土弹簧-刚度

《JTG D63-2007公路桥涵地基与基础设计规范》桩基土弹簧计算方法根据地基基础规范中给出的m法计算桩基的土弹簧：基本公式： K=ab 1 mz ③ 式中： a：各土层厚度 b 1 ：桩的计算宽度 m：地基土的比例系数 z：各土层中点距地面的距离计算示例：当基础在平行于外力作用方向由几个桩组成时， b1=0.9×k(d + 1) ① h1=3×(d+1) ∵ d=1.2 ∴ h1=6.6 L1=2m L1＜0.6×h1＝3.96M ∴ k＝b′＋((1－b′)/0.6)×L1/h1 ② 当n1=2时，b′＝0.6 代入②式得：k= 当n1=3时，b′＝0.5 代入②式得：k=0.92087542 当n1≥4时，b′＝0.45 带入②式得：k=0.912962963 将k值带入①式可求得b1，对于非岩石类地基，③式中m值可在规范表P.0.2-1中查到对于岩石类地基，③式中m值可由下式求得： m=c/z 其中c值可在表P.0.2-2中查得将a、b1、m、z带入③可求得K值 m 同时，《08抗震细则》，第6.3.8中规定，对于考虑地震作用的土弹簧， M 动=（2~3倍）M 静。

桥梁的地震反应分析研究中，考虑桩-土共同作用时，在力学图式中作如下处理。假定土介质是线弹性的连续介质，等代土弹簧刚度由土介质的动力m 值计算。“m -法”是我国公路桥梁设计中常用的桩基静力设计方法。在此采用的动力m 值最好以实测数据为依据。由地基比例系数的定义可表示为 z zx x z m ??=σ 式中，zx σ是土体对桩的横向抗力，z 为土层的深度，z x 为桩在深度z 处的横向位移(即该处土的横向变位值)。由此，可求出等代土弹簧的刚度为s K z m b a x x z m b a x A x P K p z z p z zx z s s ???=????===)()(σ 式中，a 为土层的厚度，p b 为该土层在垂直于计算模型所在平面的方向上的宽度，m 值见表1。

20油气弹簧刚度计算公式

油气弹簧刚度计算公式 1．载荷与气压关系式： A p p P a )(?= ----------(1) 式中： P 载荷 p 气室内绝对气压也是油缸内油液绝对压力 A 油缸活塞面积 a p 标准大气压，其值与运算单位有关：采用N 、mm 时， 2/1.00981.0mm N p a ≈= 采用kgf 、cm 时，2/1cm kgf p a = 采用lb 、in 时， ()psi in lb p a 2/223.14= 2．气压与容积变化关系式―――气体状态方程式 m V V p p ?? ????=00 ----------(2) 式中： p 任一位置气室内气体的绝对气压 V 任一位置气室内气体的容积 0p 静平衡位置气室内气体的绝对气压 0V 静平衡位置气室内气体的容积 m 多变指数，对于氮气，一般状态下，可取 25.1=m 3．刚度和偏频可认为弹性特性为弱非线性，对于微幅振动，取其导数为刚度： dx dP K = 式中： K 任一位置的刚度 P 载荷 x 活塞行程将式(2)代入式(1)，得： A p V V p P a m ??????????? ????=00，对x 求导 dx A p V V p d K a m m ?????????????????=00

dx dV V V Amp dx dA p V V p m m a m m ????? ??????=+10000 ----------(3) 当活塞上、下运动时，活塞承压面积不变，即 0=dx dA 活塞处于平衡位置时： 0V V = ， 0p p = ，A dx dV ?= 即： 0 020V mp A K = ----------(4) 令A V H 00= 称为静平衡位置时的气体折算高度，则 00H A mp K = ----------(5) 这时的偏频： 0 00021 H mg p p p n a ??=π ----------(6) 式中 g 重力加速度可见，增大折算高度0H ，亦即加大气室容积，可以降低偏频，改善平顺性。由于油气弹簧的压力比较高，通常为5—7a Mp ，有的高达20a Mp （a Mp cm kgf 1.0/12=），所以100≈?a p p p 。当载荷增加后，0H 变小，偏频增大。这种振动频率随载荷增加而增大的特性，恰与空气弹簧或一般线性弹簧相反。为了得到较好的弹性特性，可采用带有反压气室的油气弹簧或采用两级气室的结构。为了方便计算，也可改用相对气压1p 来表述： a p p p ?=1 ----------(7) a p p p ?=010 ----------(8) 代入式（5）、（6），得： ()0100H A p p m K a += ----------(9) 0 1010021 H mg p p p n a ?+=π ----------(10) 陈耀明 2006年3月

汽车钢板弹簧悬架设计方案

汽车钢板弹簧悬架设计（１）、钢板弹簧种类汽车钢板弹簧除了起弹性元件作用之外,还兼起导向作用,而多片弹簧片间磨擦还起系统阻尼作用。由于钢板弹簧结构简单，使用维修、保养方便，长期以来钢板弹簧在汽车上得到广泛应用。目前汽车使用的钢板弹簧常见的有以下几种。 ①通多片钢板弹簧,如图1-ａ所示，这种弹簧主要用在载货汽车和大型客车上，弹簧弹性特性如图2-ａ所不,呈线性特性。变形载荷变形载荷变形载荷图1 图2 ②少片变截面钢板弹簧，如图1-ｂ所不,为减少弹簧质量，弹簧厚度沿长度方向制成等厚，其弹性特性如一般多片钢板弹簧一样呈线性特性图2-ａ。这种弹簧主要用于轻型货车及大、中型载货汽车前悬架。 ③两级变刚度复式钢板弹簧，如图１-c 所示，这种弹簧主要用于大、中型载货汽车后悬架。弹性特性如图2－b 所示，为两级变刚度特性，开始时仅主簧起作用，当载荷增加到某值时副簧与主簧共同起作用，弹性特性由两条直线组成。 ④渐变刚度钢板弹簧,如图1-d 所示,这种弹簧多用于轻型载货汽车与厢式客车后悬架。副簧放在主簧之下,副簧随汽车载荷变化逐渐起作用,弹簧特性呈非线性特性,如图2-c 所示。

多片钢板弹簧钢板弹簧计算实质上是在已知弹簧负荷情况下,根据汽车对悬架性能(频率)要求,确定弹簧刚度,求出弹簧长度、片宽、片厚、片数。并要求弹簧尺寸规格满足弹簧的强度要求。 3.1钢板弹簧设计的已知参数 1)弹簧负荷通常新车设计时,根据整车布置给定的空、满载轴载质量减去估算的非簧载质量，得到在每副弹簧上的承载质量。一般将前、后轴,车轮，制动鼓及转向节、传动轴、转向纵拉杆等总成视为非簧载质量。如果钢板弹簧布置在车桥上方，弹簧3/4的质量为非簧载质量，下置弹簧，1／４弹簧质量为非簧载质量。 2)弹簧伸直长度根据不同车型要求,由总布置给出弹簧伸直长度的控制尺寸。在布置可能的情况下,尽量增加弹簧长度，这主要是考虑以下几个方面原因。 ①由于弹簧刚度与弹簧长度的三次方成反比,因此从改善汽车平顺性角度看，希望弹簧长度长些好。 ②在弹簧刚度相同情况下，长的弹簧在车轮上下跳动时，弹簧两卷耳孔距离变化相对较小，对前悬架来说,主销后倾角变化小,有利于汽车行驶稳定性。 ③增加弹簧长度可以降低弹簧工作应力和应力幅,从而提高弹簧使用寿命。 ④增加弹簧长度可以选用簧片厚的弹簧，从而减少弹簧片数,并且簧片厚的弹簧对提高主片卷耳强度有利。 3）悬架静挠度汽车簧载质量与其质量组成的振动系统固有频率是评价汽车行驶平顺性的重要参数。悬架设计时根据汽车平顺性要求,应给出汽车空、满载时前、后悬架频率范围。如果知道频率，就可以求出悬架静挠度值c δ。选取悬架静挠度值时,希望后悬架静挠度值2c δ小于前悬架静挠度值1c δ,并且两值最好接近,一般推荐：

配筋率对刚度的影响

一般的钢筋混凝土结构设计流程如下：弹性刚度——内力分析——构件塑性设计——正常使用极限状态验算。仅仅在“正常使用极限状态验算”下使用配筋后的构件真实刚度来计算，弹性刚度和考虑混合材料后的真实刚度是不同的。而且，绝大部分软件都是仅对构件截面刚度，而不是体系真实刚度进行验算。如：框架中的梁，计算刚度时的“混凝土有效抗拉截面”取值，基本上没考虑翼缘的影响，造成大部分框架梁梁端裂缝计算过大，进而影响配筋（此处仅指出影响裂缝计算的一个因素，其它因素不在本话题讨论）。在【混凝土规范】7.3.12条里提到的刚度折减与考虑配筋后的截面刚度不是一个概念，它仅针对考虑二阶效应的弯压构件有关，是种数据向结果的模拟，而混合材料刚度与弹性刚度的不同是因为材料因素。以此延伸：预应力可以提高刚度吗？我认为这是个伪命题。无论预应力钢筋还是普通的存在，都使得结构截面刚度变化。考虑配筋率对截面刚度的影响，其实就是考虑配筋对结构弹性刚度的影响。我个人对设计流程有如下意见：采用三轮计算法 1、弹性刚度——内力分析1——构件塑性设计——正常使用极限状态验算（调整配筋）—— 2 2、调整后刚度（拟刚度）——内力分析2——构件验算（调整）——正常使用极限状态验算（调整）——3 3、真实刚度——内力分析——构件验算——正常使用极限状态验算——完成简化方法： 1、预算出不同构件、不同材料、不同配筋率下的构件刚度调整系数，制成表格 2、在计算程序中的不同构件填入刚度调整系数 3、内力计算 4、构件验算 5、正常使用极限状态验算 6、根据验算结果调整第二个数据——完成即：1——2——3——4——5——6——2——……

钢板弹簧悬架系统设计规范--完整版

钢板弹簧悬架系统设计规范 1 范围本规范适用于传统结构的非独立悬架系统，主要针对钢板弹簧和液力筒式减振器等主要部件设计参数的选取、计算、验证等作出较详细的工作模板。 2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 QC/T 491-1999 汽车筒式减振器尺寸系列及技术条件 QCn 29035-1991 汽车钢板弹簧技术条件 QC/T 517-1999 汽车钢板弹簧用U形螺栓及螺母技术条件 GB/T 4783-1984 汽车悬挂系统的固有频率和阻尼比测定方法 3 符号、代号、术语及其定义 GB 3730.1-2001 汽车和挂车类型的术语和定义 GB/T 3730.2-1996 道路车辆质量词汇和代码 GB/T 3730.3-1992 汽车和挂车的术语及其定义车辆尺寸 QC/T 491-1999 汽车筒式减振器尺寸系列及技术条件 GB/T 12549-2013 汽车操纵稳定性术语及其定义 GB 7258-2017 机动车运行安全技术条件 GB 13094-2017 客车结构安全要求 QC/T 480-1999 汽车操纵稳定性指标限值与评价方法 QC/T 474-2011 客车平顺性评价指标及限值 GB/T 12428-2005 客车装载质量计算方法 GB 1589-2016 道路车辆外廓尺寸、轴荷及质量限值 GB/T 918.1-1989 道路车辆分类与代码机动车 JTT 325-2013 营运客车类型划分及等级评定凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，凡是不注日期的引用文件，其最新版本适用于本规范。 4 悬架系统设计对整车性能的影响悬架是构成汽车的总成之一，一般由弹性元件（弹簧）、导向机构（杆系或钢板弹簧）、减振装置（减振器）等组成，把车架（或车身）与车桥（或车轮）弹性地连接起来。主要任务是传递作用在车轮与车架之间的一切力与力矩，缓和由不平路面传给车架的冲击载荷，衰减由冲击载荷引起的承载系统的

汽车设计(课程设计)钢板弹簧

汽车设计——钢板弹簧课程设计专业：车辆工程教师：R老师姓名：XXXXXX 学号：200XYYYY 2012 年7 月3 日

课程设计任务书一、课程设计的性质、目的、题目和任务本课程设计是我们在完成基础课、技术基础课和大部分专业课学习后的一个教学环节，是培养我们应用已学到的理论知识来解决实际工程问题的一次训练，并为毕业设计奠定基础。 1、课程设计的目的是：（1）进一步熟悉汽车设计理论教学内容；（2）培养我们理论联系实际的能力；（3）训练我们综合运用知识的能力以及分析问题、解决问题的能力。 2、设计题目: 设计载货汽车的纵置钢板弹簧 (1) 纵置钢板弹簧的已知参数序号弹簧满载载荷静挠度伸直长度U型螺栓中心距有效长度 1 19800N 9.4cm 118cm 6cm 112cm 材料选用60Si2MnA ,弹性模量取E=2.1×105MPa 3、课程设计的任务：（1）由已知参数确定汽车悬架的其他主要参数；（2）计算悬架总成中主要零件的参数；（3）绘制悬架总成装配图。二、课程设计的内容及工作量根据所学的机械设计、汽车构造、汽车理论、汽车设计以及金属力学性能等课程，完成下述涉及内容： 1．学习汽车悬架设计的基本内容 2．选择、确定汽车悬架的主要参数 3．确定汽车悬架的结构 4．计算悬架总成中主要零件的参数 5．撰写设计说明书 6．绘制悬架总成装配图、零部件图共计1张A0。设计要求： 1. 设计说明书设计说明书是存档文件，是设计的理论计算依据。说明书的格式如下：（1）统一稿纸，正规书写；（2) 竖订横写，每页右侧画一竖线，留出25mm空白，在此空白内标出该页中所计算的主要数据；（3) 附图要清晰注上必要的符号和文字说明，不得潦草； 2. 说明书的内容及计算说明项目 (1)封面；（2）目录；（3）原始数据及资料；（4）对设计课题的分析；（5）汽车纵置钢板弹簧简图；（6）设计计算；（7）设计小结（设计特点及补充说明，鉴别比较分析，个人体会等）；（8）参考文献。 3. 设计图纸 1）装配总图、零件图一张（0＃）；

空气弹簧刚度计算公式

空气弹簧刚度计算公式 1．载荷与气压关系式： )A p (p P a -= ----(1) 式中： P 载荷 p 气囊内绝对气压 A 气囊有效承压面积 a p 标准大气压，其值与运算单位有关：采用N 、mm 时，a p ＝0.0981≈0.1N/mm 2 采用kgf 、cm 时，a p ＝1 kgf/cm 2 采用1b 、in 时，a p ＝14.223 lb/in 2(psi) 2．气压与容积变化关系式―――气体状态方程式 m )V V (p p 00= 式中： p 任一位置气囊内气体的绝对气压 V 任一位置气囊内气体容积 0p 静平衡位置气囊内气体的绝对气压 0V 静平衡位置气囊内气体容积 m 多变指数，静态即等温过程 m =1; 动态即绝热过程 m =1.4; 一般状态，可取 m =1.33。 3．刚度：弹性特性为弱非线性，取其导数，即 dx dP K = 式中： K 任一位置的刚度 P 载荷 x 气囊变形量即行程即： dx )A]p d[(p K a -= dx )A]p V V d[(p a m m 00-= dx dV V V Amp dx dA )p V V (p 1m m 00a m m 00?--=+ ----(2)

当气囊处在平衡位置时， V =0V ， p =0p , dx dV =-A , 即： 020a 00V A mp dx dA )p (p K +-= ----(3) 在平衡位置时之偏频： 0a 000)V p (p mgA p dx dA A g 2π1n -+?= (Hz) ----(4) 式中： dx dA 称为有效面积变化率； g 重力加速度。可见，降低dx dA 、增大0V ，可降低0n ，提高平顺性。 P.S.有时采用相对气压p 1来运算更为方便: p 1 =p -a p ----(5) 代入式(1)即P = p 1 A 或：0p = a 10p p + 代入式(3) 即：02a 10100V A )p m(p dx dA p K ++= ----(6) 0 10a 100V mgA p p p dx dA A g 2π1n ?++?= (Hz) ----(7) 又∵2 D 4πA = D 为有效直径， ∴dx dD 2πD dx dA ?= 代入式(6) 0 2 a 10100V A )p m(p dx dD 2πDp K ++?= ----(8) 式中： dx dD 称为有效直径变化率。 dx dD 或dx dA 由空气弹簧制造商提供数据或曲线，对囊式空气弹簧，一般dx dD =0.2--0.3，对膜式空气弹簧，一般dx dD =0--0.2，甚至有dx dD =-0.1，取决于活塞形状。

空气弹簧动力学特性分析

空气弹簧是一种在柔性密闭橡胶气囊中冲入压缩空气,利用空气的压缩弹性进行工作的非金属弹性元件,它的的振动固有频率较低,且不同载荷下几乎保持不变,是一种隔振性能优良的隔振器。担架支架是伤员运送车辆在行驶途中承载、固定卧姿伤病员担架的主要设备。担架支架的隔振系统设计在很大程度上决定了伤病员在运送途中的乘卧舒适性。性能优异的担架支架隔振系统能有效提高伤员运送车辆的运送能力。空气弹簧是较为合适的可用于担架支架系统的隔振器,它是利用空气的压缩弹性进行工作的非金属弹性元件。作为隔振元件,空气弹簧具有非线性变刚度特性,通过内压的调整,可以得到不同的承载能力;承受轴向载荷和径向载荷,可产生相对较好的缓冲隔振效果;还具有结构简单、安装高度低、更换方便、工作可靠、质量轻、单位质量储能量高等优点。将空气弹簧增加附加气室能显著降低空气弹簧的刚度及固有频率。本文对应用于急救车担架支架装置的空气弹簧隔振器的动态特性进行了理论分析、实验测试、实验建模等方面的研究,为今后进一步研究半主动控制的空气弹簧隔振系统提供了参考依据。本文首先介绍了空气弹簧的研究与发展现状,对空气弹簧的性能和优缺点进行了比较。并对空气弹簧的动力学特性进行研究,推导了空气弹簧动刚度计算公式,分析了其动力学特性的影响因素,建立了带附加气室与不带附加气室空气弹簧的力学模型。其次做了空气弹簧的动力学特性实验,得到如下结论:不带附加气室时,当初始气压、激振振幅增加时,空气弹簧动刚度随之增加;当激振频率增加时,空气弹簧的动刚度随之减小。空气弹簧的固有频率几乎保持不变。而带附加气室空气弹簧在节流孔孔径4-7mm范围内,当孔径增大时,空气弹簧动刚度随之减小;当初始气压、激振频率、激振振幅增加时,空气弹簧动刚度随之增加。在高频(8Hz)左右时,振幅、频率的变化对动刚度的改变已不明显。在低频率时,带附加气室能显著降低空气弹簧的动刚度,而在较高频率时,带附加气室会使空气弹簧的动刚度增加。最后对带附加气室空气弹簧力学模型进行了简化,通过实验数据运用最小二乘法对模型参数进行了识别,并用四个指标对模型拟合精度进行了评价。分析结果表明误差较小,模型能够比较准确的反映出应用空气弹簧隔振器的力学特性。

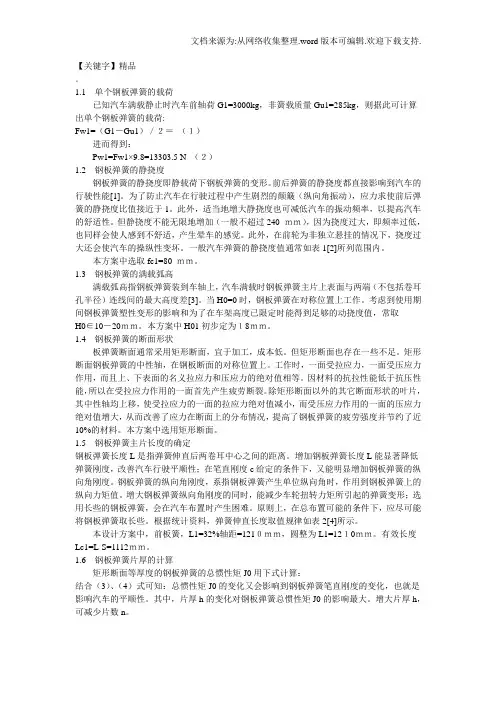

汽车钢板弹簧设计计算

。 1.1单个钢板弹簧的载荷已知汽车满载静止时汽车前轴荷G1=3000kg，非簧载质量Gu1=285kg，则据此可计算出单个钢板弹簧的载荷: Fw1=（G1－Gu1）／２＝1357.5 kg （１）进而得到： Pw1=Fw1×9.8=13303.5 N （２） 1.2钢板弹簧的静挠度钢板弹簧的静挠度即静载荷下钢板弹簧的变形。前后弹簧的静挠度都直接影响到汽车的行驶性能[1]。为了防止汽车在行驶过程中产生剧烈的颠簸（纵向角振动），应力求使前后弹簧的静挠度比值接近于1。此外，适当地增大静挠度也可减低汽车的振动频率，以提高汽车的舒适性。但静挠度不能无限地增加（一般不超过240 ｍｍ），因为挠度过大，即频率过低，也同样会使人感到不舒适，产生晕车的感觉。此外，在前轮为非独立悬挂的情况下，挠度过大还会使汽车的操纵性变坏。一般汽车弹簧的静挠度值通常如表1[2]所列范围内。本方案中选取fc1=80 ｍｍ。 1.3钢板弹簧的满载弧高满载弧高指钢板弹簧装到车轴上，汽车满载时钢板弹簧主片上表面与两端（不包括卷耳孔半径）连线间的最大高度差[3]。当H0=0时，钢板弹簧在对称位置上工作。考虑到使用期间钢板弹簧塑性变形的影响和为了在车架高度已限定时能得到足够的动挠度值，常取H0∈10－20ｍｍ。本方案中H01初步定为１8ｍｍ。 1.4钢板弹簧的断面形状板弹簧断面通常采用矩形断面，宜于加工，成本低。但矩形断面也存在一些不足。矩形断面钢板弹簧的中性轴，在钢板断面的对称位置上。工作时，一面受拉应力，一面受压应力作用，而且上、下表面的名义拉应力和压应力的绝对值相等。因材料的抗拉性能低于抗压性能，所以在受拉应力作用的一面首先产生疲劳断裂。除矩形断面以外的其它断面形状的叶片，其中性轴均上移，使受拉应力的一面的拉应力绝对值减小，而受压应力作用的一面的压应力绝对值增大，从而改善了应力在断面上的分布情况，提高了钢板弹簧的疲劳强度并节约了近10%的材料。本方案中选用矩形断面。 1.5钢板弹簧主片长度的确定

空气弹簧刚度计算

空气弹簧刚度计算 1．载荷与气压关系式： )A p (p P a -= ----(1) 式中： P 载荷 p 气囊内绝对气压 A 气囊有效承压面积 a p 标准大气压，其值与运算单位有关：采用N 、mm 时，a p ＝0.0981≈0.1N/mm 2 采用kgf 、cm 时，a p ＝1 kgf/cm 2 采用1b 、in 时，a p ＝14.223 lb/in 2(psi) 2．气压与容积变化关系式―――气体状态方程式 m )V V (p p 00= 式中： p 任一位置气囊内气体的绝对气压 V 任一位置气囊内气体容积 0p 静平衡位置气囊内气体的绝对气压 0V 静平衡位置气囊内气体容积 m 多变指数，静态即等温过程 m =1; 动态即绝热过程 m =1.4; 一般状态，可取 m =1.33。 3．刚度：弹性特性为弱非线性，取其导数，即 dx dP K = 式中： K 任一位置的刚度 P 载荷 x 气囊变形量即行程即： dx )A]p d[(p K a -= dx )A]p V V d[(p a m m 00-= dx dV V V Amp dx dA )p V V (p 1m m 00a m m 00?--=+ ----(2)

当气囊处在平衡位置时， V =0V ， p =0p , dx dV =-A , 即： 020a 00V A mp dx dA )p (p K +-= ----(3) 在平衡位置时之偏频： 0a 000)V p (p mgA p dx dA A g 2π1n -+?= (Hz) ----(4) 式中：dx dA 称为有效面积变化率； g 重力加速度。可见，降低dx dA 、增大0V ，可降低0n ，提高平顺性。 P.S.有时采用相对气压p 1来运算更为方便: p 1 =p -a p ----(5) 代入式(1)即P = p 1 A 或：0p = a 10p p + 代入式(3) 即：02a 10100V A )p m(p dx dA p K ++= ----(6) 0 10a 100V mgA p p p dx dA A g 2π1n ?++?= (Hz) ----(7) 又∵2 D 4πA = D 为有效直径， ∴ dx dD 2πD dx dA ?= 代入式(6) 0 2 a 10100V A )p m(p dx dD 2πDp K ++?= ----(8) 式中： dx dD 称为有效直径变化率。 dx dD 或dx dA 由空气弹簧制造商提供数据或曲线，对囊式空气弹簧，一般dx dD =0.2--0.3，对膜式空气弹簧，一般dx dD =0--0.2，甚至有dx dD =-0.1，取决于活塞形状。
