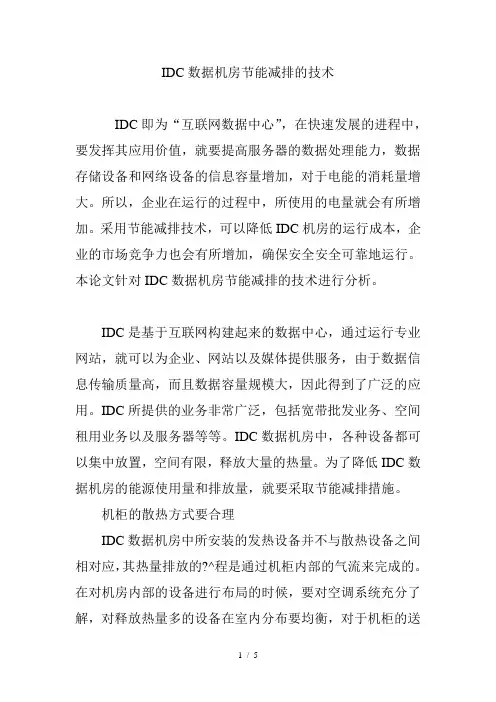

IDC数据机房节能减排的技术
IDC即为“互联网数据中心”，在快速发展的进程中，要发挥其应用价值，就要提高服务器的数据处理能力，数据存储设备和网络设备的信息容量增加，对于电能的消耗量增大。所以，企业在运行的过程中，所使用的电量就会有所增加。采用节能减排技术，可以降低IDC机房的运行成本，企业的市场竞争力也会有所增加，确保安全安全可靠地运行。本论文针对IDC数据机房节能减排的技术进行分析。
IDC是基于互联网构建起来的数据中心，通过运行专业网站，就可以为企业、网站以及媒体提供服务，由于数据信息传输质量高，而且数据容量规模大，因此得到了广泛的应用。IDC所提供的业务非常广泛，包括宽带批发业务、空间租用业务以及服务器等等。IDC数据机房中，各种设备都可以集中放置，空间有限，释放大量的热量。为了降低IDC数据机房的能源使用量和排放量，就要采取节能减排措施。
机柜的散热方式要合理
IDC数据机房中所安装的发热设备并不与散热设备之间相对应，其热量排放的?^程是通过机柜内部的气流来完成的。在对机房内部的设备进行布局的时候，要对空调系统充分了解，对释放热量多的设备在室内分布要均衡，对于机柜的送
风设计可以采用下送风的方式。如果机柜的发热量非常大，送风就需要单独进行。机房需要具有很高的制冷效率，这样就可以使得机房运行中，能源消耗量有所降低。设备的发热量非常大，就要将其布置在靠近空调的位置，最好对着出风口，确保机柜的冷量。
选择合适的供电设备
在供电设备的选择上，要符合实际需要。原有的不间断电源系统被240伏的高压直流系统所取缔，当电源系统处于低负荷运行状态的时候，就会发挥很好的能源节约效果，系统运行的总有效率可以提高15%左右。从经济的角度而言，供电系统的运行是会消耗一定量能源的，适用于耗费能源的冗余供电系统。但是，冗余供电系统依然会被用于IDC数据机房中。交流设备所输出的电流需要经过2次交流转变为直流电流之后，才可以达到设备端。供电系统的能源消耗量也会有所增加。目前，IDC数据机房的供电多会采用不间断电源系统，这种设备的能源消耗量大，而且所产生的谐波量也非常大，这就必然会污染到供电系统。这就需要在设备的选择中，根据IDC数据机房的需求购进低能耗的设备，而且要求设别就有技术扩展性，是降低IDC数据机房的能源消耗量。
运用精确送风技术
IDC数据机房在运行中要降低能源消耗，减少排放量，
通常会采用精确送风技术，以实现温度自动控制，达到精确制冷的效果。精确送风的智能化运行，就是应用智能技术，对于系统的运行使用计算机操作，以使得精确送风技术符合时代环境更好地发展。对机柜进行精确控制，就是要动态化地监测机柜后面的排风温度，对于相关数据的分析可以使用前端控制器完成，通风地板可以应用自动化技术自主地调节和控制送风量，以使得送风更为精准。
精确制冷技术实现智能化操作。精确制冷技术采用智能化技术，可以对各个设备的温度减低程度进行动态化检测，同时对于空调送风温度和回风温度都能够有效监测。IDC数据机房应用节能减排技术，更多的是关注精确制冷技术的动态运行状态，通过采用智能化技术，可以确保空调的能源消耗处于良好状态，设备也会获得最佳的降温效果。
自应用动温度控制技术。IDC数据机房的资金运行顺畅，就可以在设备上安装温度传感器和温度控制系统，将系统与计算机连接，按照设定的程度对设备的温度进行有效控制。自动温度控制技术是IDC数据机房节能减排技术中的关键，其运行原理是将温度传感器安装在IDC数据机房设备上，连接制冷设备，就可以调节控制DC数据机房的散热。当温度控制系统运行中接受到温度信息，就能够将这些信息传输到控制中心，基于此作出决策之后，就会发出控制温度的指令，对温度有效控制，由此可以起到能源消耗节约的作用。
机房的热管理要进一步强化
机房耗电中，制冷耗电量是非常大的，机房的热管理进一步强化，重点就是对制冷系统的运转实施有效管理。主要为以下方面。
采用上回风、下送风的热管理方式。采用上回风、下送风的热管理方式，回风是热风，由于比重轻而上升，但是，不会与冷风混合，就会产生相互不干扰的效果。要对热量有效控制，对于机柜摆放可以采用面对面方式或者背靠背的方式，冷风和热风的通道就会自然形成。热量可以限制在热风通道中，可以得到有效控制。
对机架内部的气流运行方向进行规划。气流运行要顺畅，就需要在机架中设置一个通道，使得冷风可以上升，由此可以防止向下的冷风被阻挡，气流的运行不可以出现紊乱的现象，所以，机架中不可以有大片的空位。要阻止热风回流，将挡板放在机架的空位是非常有效的。
对于电能要严格限制。对于电能要严格限制，可以避免产生热量集中点。要启用机架电流的额定值，可以对电量进行限制，可以降低高密度机架产生的几率。计算机产业的快速发展，就会有高密度机架产生，这就需要采取有效的策略。
综上所述，工业发展的未来方向就是降低排放量，有效控制能源的使用量。信息时代，运行IDC机房的过程中，就要采用新型技术和能源节约技术，选择能源消耗量地的设
备，以真正意义地达到能源节约的目的，IDC机房的运行效率也会提高，由此实现了排放量降低的目标。
（作者单位：广东省电信规划设计院有限公司）
