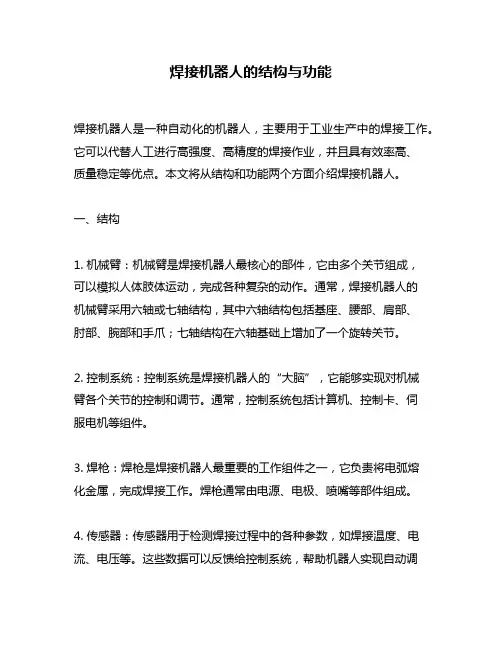

焊接机器人的结构与功能
焊接机器人的结构与功能
介绍
焊接机器人是一种能够自动执行焊接工作的机器人系统。它由机械结构、控制系统和焊接工具组成，能够在不同工作环境下自主完成焊接任务。在工业生产中，焊接机器人已成为提高工作效率和焊接质量的重要设备。
机器人结构
焊接机器人的结构一般包括机械臂、焊接枪、控制系统和传感器等部分。
1. 机械臂
机械臂是焊接机器人最核心的部件，它模拟人的手臂，具有自由度和灵活性。常见的机械臂结构有直臂型、倒臂型和平行臂型等。机械臂由多个关节和链节组成，关节通过电机和减速器驱动。机械臂的结构设计要考虑负载能力、工作半径、稳定性和运动精度等因素。
2. 焊接枪
焊接枪是焊接机器人进行焊接的工具，它由焊接电源、电极和喷嘴等部分组成。焊接枪通常由机械臂的末端执行器驱动，能够实现多轴运动。焊接枪的设计要考虑焊接电源的功率、稳定性和焊接参数的调节能力等。
3. 控制系统
焊接机器人的控制系统负责控制机械臂的运动和焊接枪的动作。控制系统由硬件和软件两部分组成。硬件部分包括主控制器、驱动器和传感器等，软件部分包括运动控制算法和焊接参数设置等。控制系统的设计要考虑控制精度、实时性和易操作性等要求。
4. 传感器
焊接机器人的传感器用于感知周围环境和检测焊接质量。常见的传感器包括视觉传感器、力传感器和温度传感器等。视觉传感器能够实时监测焊接过程，力传感器可
以检测焊接力度，温度传感器用于监测焊接温度。传感器的选择和布置要根据具体应用需求来确定。
机器人功能
焊接机器人具有多种功能，能够在不同工作场景下完成各种焊接任务。
1. 自动化焊接
焊接机器人能够在预设的焊接路径下自动进行焊接操作，无需人工干预。通过控制系统的编程和运动控制算法，机器人能够实现高精度、高效率的焊接作业。自动化焊接能够提高生产效率和焊接质量，减少人力投入和人为误差。
2. 离线编程
焊接机器人的控制系统支持离线编程，即在计算机上预先编写焊接程序。通过离线编程，可以在不中断生产的情况下调试焊接程序，提高生产效率。离线编程还能够对焊接路径进行优化和碰撞检测，确保焊接质量和安全。
3. 灵活适应不同焊接任务
焊接机器人具有良好的灵活性和适应性，能够适应不同焊接任务和工作环境。通过更换不同的焊接枪和配件，机器人可以在不同材料和焊接方式下工作。机器人还能够进行多种复杂焊接操作，如点焊、拖焊和双面焊等。
4. 智能监测和故障处理
焊接机器人配备了各种传感器和监测系统，能够实时监测焊接过程和焊接质量。一旦发生异常，机器人能够自动停止工作并发送报警信息。智能监测和故障处理能够提高生产效率和焊接质量，减少事故风险和设备损坏。
总结
焊接机器人是一种具有自动化和智能化特点的先进设备，可广泛应用于各个行业的焊接生产中。机器人的结构和功能的不断优化和创新将进一步提升焊接效率和质量，推动工业生产的发展。随着科技的不断进步，我们有理由相信焊接机器人在未来会有更广泛的应用和更出色的表现。
