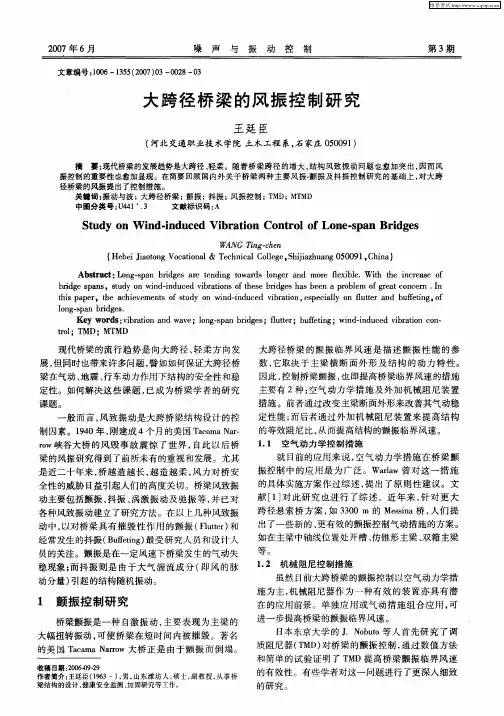

桥梁结构风致振动及其控制措施分析研究
桥梁专业设计技术规定 第八章 桥梁震动及抗震
8 桥梁振动及抗震 8.1结构抗震体系 8.1.1结构应具有合理的地震作用传力途径和明确的计算简图。结构除了具有必要的承载能力以外，还应具有良好的变形能力和耗能能力，以保证结构的延性性能。 8.1.2结构的质量和刚度应均匀分布，避免因质量和刚度突变而造成地震时结构各部分相对变形过大。对于质量和刚度变化较大的部位，应采取有效措施予以加强。 8.1.3结构基础应建造在坚硬的地基上，尽可能避开活断层及地质条件不好的地基。当结构必须建造在软土地基或可能液化的地基上时，应对地基进行处理。 8.1.4上部结构应尽量采取连续的形式。当上部结构与下部结构之间的支座允许上部结构平动时，必须保证支承面宽度并采取相应的限位措施，防止落梁的发生。 8.1.5确定墩柱的截面尺寸时应避免墩柱的轴压比（墩柱所承受的轴向压力与抗压极限承载力之比）过大，以保证墩柱截面的延性性能。 8.1.6对于多跨连续结构，各中墩柱的截面尺寸和高度应使各柱的纵桥向刚度和横桥向刚度基本相同。跨径相差较大时，应考虑上部结构质量对横桥向频率的影响。对于地面高差较大的地形，可通过下挖地面来调整墩柱的高度。 8.1.7对于大跨度桥梁，应结合桥位处的地质条件和地震动特性等具体情况，对各种结构体系进行分析研究，选择抗震性能较好的结构体系。 8.2地震反应计算 8.2.1工程设计项目应按《地震安全性评价管理条例》（国务院令第323号）及各地方相应管理办法，要求业主对相应区域进行地震危险性分析，
并根据地震危险性分析进行结构的地震反应计算。在桥梁建设中尽量避开具有危险性的活动地震断层。活动性地震断层附近桥梁的地震反应计算要特别注意地面位移对结构的影响。按“条例”不需进行地震安全性评价的一般性工程，应按照《中国地震动参数区划图》（GB18306-xx）规定的设防要求进行抗震设防。 8.2.2应根据工程的重要性等级、场地的地质条件和地震烈度、结构的自振特性等情况，按照规范用反应谱方法进行结构的地震反应计算。对于大跨度桥梁，还应进行时程反应分析，并考虑地震动的空间不均匀性。 8.2.3对于地震作用的计算，应按公路桥梁相关规范执行，城市桥梁应根据道路等级和桥梁的重要性，按表8.1进行重要性系数修正。 表8.1 城市桥梁重要性修正系数Ci 考虑地震引起的位移，避免结构因位移过大而导致非强度破坏。 8.2.5对大跨度桥梁进行地震反应计算时，由于高阶振型的影响较大，必须计算足够多的振型。 8.2.6采用减震措施设计时，应结合具体桥型进行动力时程分析。 8.3构件抗震设计和抗震构造措施 8.3.1 应搜集桥位处地震基本烈度、地质构造、地震活动情况、工程地质及水文地质条件，并根据地震基本烈度及桥梁重要性等级采取相应的
风振对桥梁工程损害及防治
风振对桥梁工程损害及防治 摘要：风对桥梁的作用是一种十分复杂的现象，随着桥梁跨径的不断增加，风振现象也越来越受到工程界的关注。本文针对抖振、涡激共振、风雨振等风致振动对大跨度桥梁的结构安全形成不可忽视的影响,探讨了大跨度桥梁抗风设计原则与风致振动的控制,提出了改善桥梁结构和增加机械阻尼等方法。 关键词：大跨度桥梁;风致振动;抗风设计 1引言 1940年秋，美国华盛顿州建成才四个月的主跨853m的塔科马悬索桥在风速不到20m／s的8级大风袭击下发生了当时还难以理解的强烈振动，奇妙的风竟使桥面扭曲翻腾．而且振幅愈来愈大。直至使桥面倾翻到45度，最终导致桥粱的折断坠入峡谷之中。这次事故后引起了国际桥梁工程界和空气动力界的极大关切,并开展了大量的理论探索和风洞实验研究。我国自70年代起斜拉桥蓬勃发展,跨度日益增大,1999年10月,主跨1385m的江阴长江公路大桥的建成通车,使我国成为世界上能自主设计和建造千米级悬索桥的第六个国家。中国改革开放以来已经建成了百余座缆索承重桥梁,其中包括10座悬索桥和近20座跨度超过400m的斜拉桥。与此同步,斜拉桥和吊桥的风致振动理论与实验研究也结合工程实际迅速发展,并取得了一些有价值的研究成果。 2桥梁结构风致振动理论 风灾是自然灾害中发生最频繁的一种，桥梁的风害事故屡见不鲜。风与结构的相互作用是一个十分复杂的现象，它受风的自然特性、结构的外型、结构的动力特性以及风与结构的相互作用等多方面因素的制约。当风绕过一般为非流线型作用截面的桥梁结构时，会产生旋涡和流动的分离，形成复杂的空气作用力。当桥梁结构的刚度较大时，结构保持静止不动，这种空气力的作用只相当于静力作用。当桥梁结构的刚度较小时，结构振动受到激发，这时空气力的作用不仅具有静力作用，而且具有动力作用。 2.1 风的静力作用 静力作用指风速中由平均风速部分施加在结构上的静压产生的效应，可分
悬索桥的风致振动及控制方法的探讨
悬索桥的风致振动及控制方法的探讨 刘琳娜，何杰，王志春 武汉理工大学，道路桥梁与结构工程湖北省重点实验室，湖北武汉（430070） 摘要：风对悬索桥的作用是十分复杂的现象，随着桥梁结构的大跨度发展，桥梁对风作用反应的敏感和复杂逐渐成为设计的控制因素。本文章就悬索桥的三个重要组成部分——梁体，主塔以及缆索各自的风致振动研究现状和控制方法进行了分析介绍，同时探讨了悬索桥应该进一步研究的风致振动方面的问题。 关键词：悬索桥，风致振动，振动形式，控制方法 1. 引言 悬索桥以其受力性能好、跨越能力大、轻型美观，抗震能力好，而成为跨越江河、海峡港湾等交通障碍的首选桥型。由于桥梁是裸露于地球表面大气边界层内的建筑物，不可避免的会受到风的作用。而且随着桥梁理论的不断完善和施工技术的不断提高，桥梁结构型式向轻型化、长大化发展[1]，这就使风对桥梁的作用更加明显。风荷载逐渐成为悬索桥设计的主要控制荷载。然而，桥梁界对风对桥梁的作用的认识是在惨痛的历史教训中总结发展的。据不完全统计，18世纪以来，世界上至少有11座悬索桥由于风的作用而毁坏[2]。直到1940年秋，美国华盛顿州建成才4个月的Tacoma吊桥在不到20 m/s 的8级大风作用下发生破坏才引起了国际桥梁工程界和空气动力界的极大关切。 目前，世界上已修建的最大跨度的悬索桥为日本的明石海峡大桥，其主跨跨度已达到1990m，而一些跨度更大的特大跨悬索桥，如Messina海峡大桥、Gilbralter海峡大桥也己先后提上议事日程。随着我国经济的迅速发展，桥梁建设事业也得到了飞速发展，我国也己成功修建了汕头海湾大桥、广东虎门大桥、西陵长江大桥和江阴长江大桥等多座悬索桥，尤其江阴长江大桥跨度达到1385米，进入世界前列；目前还有多座大跨悬索桥在规划中，如珠江口伶仃洋跨海工程、杭州舟山大桥等。因此，二十一世纪中国的桥梁事业将有更崭新的发展。 随着悬索桥跨度的增加，结构刚度和阻尼显著下降，因此对风的作用更为敏感，从而抗风设计已逐渐成为大跨悬索桥设计中的控制因素。而对于悬索桥风致振动及其控制方法的研究也显的越来越重要了。悬索桥的风致振动在其结构上主要表现为梁体、主塔、缆索等三个构件的振动，因此本文从这三个构件的风致振动机理的研究入手，借以探讨对悬索桥各个构件的控制方法。 2. 梁体的风致振动和控制方法 由于悬索桥轻柔、大跨的性质，梁体的振动机理是最受关注的，一般来说，其主要风致振动形式有两种——对桥梁具有摧毁作用的颤振和最常见的抖振。 2.1 颤振 颤振是一种危险性的自激发散振动。对于近流线型的扁平断面可能发生类似机翼的弯扭耦合颤振。对于非流线型断面则容易发生分离流的扭转颤振[3]。上述两种颤振分析理论可以较好地解决悬索桥的颤振问题。 对桥梁结构进行颤振分析可首推Bleich，他于1948年首次将以Theodorson函数为基础
桥梁工程施工质量控制要点
山东省胶东地区引黄调水工程莱州明渠段及附属建筑物工程 桥梁工程施工质量控制要点 山东省水利工程建设监理公司 胶东地区引黄调水工程项目监理部编
二OO七年七月
桥梁工程施工质量监要点与监理要点 1、钢筋材料检查 1）承包人应按60T每批次的频率，对每批进场钢筋抽检。抽检的项目包括：强度、伸长量、冷弯、焊接试件等试验项目。抽检合格后，方可加工并用在工程上。 2）承包人应将钢筋表面的浮皮、鳞锈清除干净。 2、各种钢筋接头的检查 各种钢筋接头的搭接长度，如绑扎搭接及各种焊接接头有不同的搭接长度，应按规范要求的标准检查验收。 搭接电弧焊接头焊缝长度： 双面焊< 5d 单面焊<10d 帮条电弧焊接头焊缝长度： 双面焊< 5d 单面焊<10d 绑扎钢筋接头搭接长度应符合规范要求。 钢筋接头一般采用焊接方式，尤其是大于或等于①25的钢筋。搭接和帮条电焊弧接头应尽量做成双面焊。 2）检查接头位置。钢筋接头的位置应在下料前做好安排并满足以下条件： （1）接头应设置在内力较小部位，并错开布置。接头间距离不小于1.3 倍搭接长度。 （2）配置在搭接长度区段内的受力钢筋，接头的截面面积占总截面面积的百分率应符合下表的规定。在此应特别注意接头截面积占总截面面积百分率的检查，应
正确理解是在搭接长度段内的接头，而不是指单纯的同一截面内的接头。 接头长度区段内受力钢筋接头面积的最大百分率 注：a、焊接接头长度区段内是指35d长度范围内，但不得小于50cm绑扎接头长度区段是指1.3倍搭接长度（d为钢筋直径）。 B、在同一根钢筋上应尽量少设接头。 C、装配式构件连接处的受力钢筋焊接接头，可不受此限制 d、绑扎接头中钢筋的横向净距不应小于钢筋直且不应小于25mm （3）接头位置离钢筋弯曲处的距离不应小于10d。不宜在构件最大弯矩位置做接头。 3）接头焊接质量检查 （1）钢筋电弧焊所采用的焊条，其性能应符合低碳钢和低合金钢电焊条标准的有关规定，其牌号应符合设计要求，设计未做规定时，参照规范的规定使用。 （2）操作电焊工应经过岗位培训，具有岗位操作合格证。上岗前应检 查电焊工的焊接试件，试验合格后方可上岗操作。
公路桥梁施工质量控制措施 温志强
公路桥梁施工质量控制措施温志强 发表时间：2018-02-09T15:35:10.967Z 来源：《建筑学研究前沿》2017年第27期作者：温志强吴晓林 [导读] 我们国家的公路桥梁建设逐渐成为了支持国家发展、推动国家整体水平进步的重要工程。 吉林省地矿勘察设计研究院 130012 摘要：随着我国经济的迅速发展，我国的公路事业和桥梁事业成为了支撑我国经济发展和国家进步的重要工程。对我国的公路桥梁施工质量和施工步骤进行探讨、对当今的发展情况和监管情况进行分析，我们可以看出公路桥梁在当今的监督监管模式方面仍然存在一定的缺陷和漏洞。质量监督和质量控制是公路桥梁施工过程中的重要监督环节。因此，我们应该对此环节进行细致的探讨和深刻的理解，从而提升公路桥梁建设的整体质量。 关键词：公路桥梁；施工质量；控制措施 我们国家的公路桥梁建设逐渐成为了支持国家发展、推动国家整体水平进步的重要工程。因此，对我国当今的公路桥梁工程进行深刻的探讨我们就会了解到其质量监督环节的重要性和必然性。关于公路桥梁工程的质量监督监管问题，我们不仅仅要从合约条款的约束入手，探讨制度的管理与法律法规的客观作用。还要对公路桥梁的施工环节和人性化管理细节入手，从而提升公路桥梁建设队伍的整体建设。 1. 当今公路桥梁施工过程中的问题 1.1缺乏相应的法律和规定的制约 桥梁公路的施工问题和质量监督需要有严格的法律规定和标准的制度进行制约。鉴于我们国家是发展中国家的国情现状，我们在工程监督和工程监管方面较发达国家而言仍然存在着一定的差距和距离。因此，我们国家的桥梁公路监督规定和监督制度仍然存在不完善的地方。我们的工程监督需要按照严格的投标责任书进行责任制的分配，对于施工方的施工责任和材料责任也应该进行完整的规定。而我们聘请的专业技术人员和检查人员也应该在符合规定的情况下对工程进行监督和检验。规定和制度在整个监督监管过程中起着逐星和同领的大纲性作用，然而我们国家目前的制度完善程度仍然有待提升。 1.2细节监督监管的缺漏 细节的监督和监管，在很大程度上决定了公路质量工程和桥梁质量工程的整体水平。然而我们国家的部分监管部门和监督人员更加重视对于工程步骤和工程用料的监督，在细节监督监管方面存在一定的缺陷与缺漏。对于隐蔽性的工程和基坑工程、水泥灌注质量等等的细节质量监测方面，我们的监督人员往往存在着一些认知缺陷。然而细节是却正是关系着桥梁和道路使用安全和使用舒适程度的重要指标。如果不对细节进行严密的监督和监管，就很难保证公路桥梁工程的整体质量。 1.3监督工作的分层不清楚 公路桥梁工程的施工与开展，存在着非常清楚的阶段性。在施工前我们会为其施工材料和施工过程进行详细的准备，因此在前阶段的监督监管工作中，我们就应该做好材料监察和资金流动监督的细节性财务工作。在施工的中期各项复杂的施工过程已经开展了起来，我们就应该对工作的流程和施工的进度进行严密的监管。而施工后期则主要是施工质量的检验和工程的验收问题。我们当今的公路桥梁监督人员和监督部门往往重视中后期的监督工作，却忽略了前期的监督审核和资金审查问题。而且在整个监督的监督流程当中，分层分阶段的工作却并不明显。如果我们不对监督工作进行具体的阶段划分，也容易造成人力资源和财力物力的浪费。 2. 相应的对策和解决办法 2.1建立相应的规章制度和法律条文 法律制度和规章制度是保障工程质量的核心标准，因此我们国家的有关部门和监督部门的高层人员，就应该对此进行细致的思考和深入的了解。我们的制度制定人员应该深入到基层当中去探查桥梁公路工程的施工进行情况，从而根据其容易出错的细节和工程纰漏，制定相应的监督制度。只有我们国家进行合理的立法，监督管理部门进行细致的规定。对公路工程的各个环节都进行探讨和研究，我们才能制定出符合公路桥梁建造实情的法律和制度，从而从根本上保证公路桥梁质量的监督权限。 2.2做好细节监督和财务审查工作 细节监督工作和财务核查工作，在我们的监督监察当中起着重要的作用。例如我们在进行基础施工的监督监察工作当中，我们不仅要注意基坑的实际个数和大概大小与我们设计的图纸是否相合。还要对基坑的几何尺寸、基坑的深度、当时基地情况和四壁内容进行细致的检查。我们在进行水泥倒注和灌注的施工检查过程当中，不仅仅要对表面的蜂窝面形成情况和开裂情况进行粗略的检查，也要对水泥内钢筋的分布，水泥倒置成型情况和水泥风干情况进行评估。再比如说，我们在进行桩墩台的质量控制和检查时，要对泥浆质量和粘土质量的成分材料进行验收其含量大于50%的粘质土制浆的颗粒粒径必须要小于0.074毫米，其塑型指数和质量指数，才能达到对我们的建筑建造要求。做好以上的细节监督监测工作不仅仅能够加强整体的建设质量，也能够有效减少施工过程当中出现的纰漏和差错，从而实现高质量的细节监督工作。 与此同时在进行公路桥梁质量监督的同时，我们也应该对财务情况进行严密的审核。公路桥梁工程作为一项耗资巨大工程量巨大的工作，其物资采购和材料收购也是一个重要而关键的步骤。对前期的财务情况进行严密的核查和监控，我们便可以控制材料的用料质量和购入情况，从而从根本上控制整个工程的质量基础。 2.3进行分阶段的监察审核 分阶段的监督审查意味着我们在公路桥梁的监督过程当中，要对不同阶段的不同问题进行仔细的审核。例如在前期阶段当中我们不仅要对材料和财务情况进行细致的审查，还要对公路桥梁工程的预期效益和整体收入效益进行仔细的思考，定出合理的风险预算方案和风险评估蓝图。在施工的中间阶段我们应该派出尽可能多的审核人员走基层，视察施工工地工程的开展情况和进展情况。中期的监督监察工作，在整个施工过程当中占据着重要的作用，在这个过程当中我们要对施工细节和施工时的步骤进行监督，也要对施工方的施工细节进行细致的核查。在工程的收尾阶段和验收阶段，我们监督管理单位也应该派出相应的人员去聘请专业的验收核查专家对工程进行审核。
桥梁施工工序质量控制要点
桥梁施工质量控制要点 一.桩基施工 1.工艺流程图
2.质量验收规范标准 钢筋笼质量验收标准(mm) 混凝土灌注桩质量验收标准(mm)
3.工序质量控制要点及要求 ①埋设护筒质量控制：埋设护筒时，护筒中心轴线对正测定的桩位中心，严格保持护筒的垂直度。护筒固定在正确位置后，护筒周边进行夯实，以保证其垂直度及防止泥浆流失及位移、掉落。护筒上口应绑扎木方对称吊紧，防止下窜。所用钢护筒大小要求至少比设计桩径大20cm才可进行施钻，冲击钻钢护筒至少比设计桩径大40cm，钢护筒偏差在10cm范围内才可钻进。 ②钻机就位质量控制：钻机就位前，须将路基垫平填实，钻机按指定位置就位，并须在技术人员指导下，调整钻杆的角度。钻机安装就位之后，应精心调平，确保施工中不发生倾斜、移位。 ③钻进成孔过程质量控制：在施工不同区段的第一根桩时，钻机要慢速运转，掌握地层对钻机的影响情况，以确定在该地层条件下的钻进参数。在钻进过程中，不可进尺太快，由于采取泥浆护壁，因此，要给一定的护壁时间。在钻进过程中，一定要保持泥浆面，不得低于护筒顶40cm。在提钻时，须及时向孔内补浆，以保证泥浆高度。在钻进过程中，要经常检查钻斗尺寸。（可根据试钻情况决定其大小）。施工过程中如发现地质情况与原钻探资料不符应立即通知技术部门及时处理。 泥浆池根据现场实际条件设置，此外自备两个用钢板焊制的40m3泥浆池，泥浆性能参数如下表： 注：施工时根据具体地层条件而定 钻孔深度比设计深度超深不小于5cm、桩基嵌岩深度和岩层必须符合设计图纸要求才可终孔。
④钢筋笼制作与安装质量控制：根据设计，计算好箍筋用料长度、主筋分布段长度，将盘条钢筋调直后再用圆盘制作螺旋箍筋。将支撑架按2～3m的间距摆放在同一水平面上对准中心线，然后将配好定长的主筋平直摆放在焊接支撑架上。将加强箍筋按设计要求套入主筋并保持与主筋垂直，进行焊接。加强箍筋与主筋焊好后，将螺旋箍筋按规定间距绕于其上并间隔点焊固定。制作好的钢筋笼稳固垫高放置在平整的地面上，防止变形。吊放钢筋笼入孔时应对准孔位，保持垂直，轻放、慢放入孔，不得左右旋转。若遇阻碍应停止下放，查明原因进行处理。严禁高提猛落和强制下入。下放钢筋笼时，要求有技术人员在场，记录好测护筒顶标高，准确计算吊筋长度，以控制钢筋笼的桩顶标高。钢筋笼制作和安装的质量严格按照设计图纸施作，主筋间距、箍筋间距、外径、保护层厚度、中心平面位置、顶端高程、底面高程应符合规范验收标准，钢筋接头搭接焊满足单面焊10d，双面焊5d，焊接要饱满、平顺、焊渣及时清理干净的要求。声测管安装位置和长度必须符合设计图纸要求，接头连接必须紧固，管内灌水必须采用清水。 ⑤下导管清孔灌注水下砼质量控制：成孔和清孔质量检验合格后,开始灌注混凝土。导管下入长度和实际孔深必须做严格丈量，使导管底口与孔底的距离能保持在0.3～0.5m左右。导管下入必须居中。灌注混凝土,首浇混凝土必须保证埋管深度不小于1米,由于在该工程中使用的漏斗容积不算大，在实际操作中，漏斗中放入锥塞，当砼灌满漏斗，立即拔起塞子，同时继续向漏斗补加砼，使砼连续浇注。在完成首浇后，灌注砼要连续从漏斗口边侧溜滑入导管内，不可一次放满，以避免产生气囊。拔管时，要准确测量砼灌注深度和计算导管埋深后，方可拔管。导管埋深不得大于6m，也不得小于2m。为确保桩顶质量,在桩顶设计标高以上加灌 1.0m。在灌注将近结束时，由于导管内砼柱高度减少，超压力降低。如出现砼顶升困难时，可适当减小导管埋深使灌注工作顺利进行，在拔出最后一节长导管时，拔管速度要慢，避免孔内上部泥浆压入桩中。钢护筒在灌注结束，砼初凝前拔出，起吊护筒时要保持其垂直性。当桩顶标高很低时，砼灌不到地面，砼初凝后，回填钻孔。
桥梁施工质量控制及常见问题解决措施
桥梁施工质量控制及常见问题解决措施 一、桥梁施工质量控制概述 桥梁施工是被城市建设普遍使用的建筑物类型，施工单位建筑跨河流、海域、峡谷或者其他障碍的空间建筑物，给我国交通运输提供了很多方便。桥梁施工的工作内容复杂，需要工程师精心设计，其内容包括质量控制、应力控制、几何控制和安全控制等，其中最重要的是对桥梁整体的质量控制，必须抓好质量控制管理工作，消除桥梁施工在质量方面的安全隐患。 二、桥梁施工常见的质量问题 (一)支座的滑移、偏位严重 桥梁施工工程存在的问题很多，其中最重要的是桥梁施工工程具体操作时，对横隔板联接的疏忽。当对孔梁架设后，对横隔板没有进行及时的联接工作，致使支座严重地偏位和滑移。没有及时联接横隔板的同时没有仔细检查支座的位里，没有对支座与梁底的情况进行复查，也是导致支座偏位和滑移的因素。支座的偏位和滑移影响支座与梁底的密贴，加重支座的荷载能力，导致梁体不垂直。 (二)桥梁柱墩结构表面不光洁，外观不美 桥梁的外观美主要体现在桥梁的柱墩结构身上，柱式桥墩是指墩身由一个或几个立柱所组成的桥墩。目前，我国桥梁施工工程对桥梁柱墩结构的重视不够，经常出现柱墩结构表面不光洁，致使桥梁外观不美。桥梁施工工程管理人员可能思想意志薄弱，建设材料的经费自己吞掉，
使用便宜的钢铁材料，也是使柱墩结构不美的原因之一。 (三)外观质量存在问题 桥梁除了桥墩结构不光洁外还有很多外观上的质量问题，比如说桥梁部分位置有马蜂窝和麻面，大面积用补丁修饰造成的分层明显等常见的外观问题。外观质量存在的问题原因有技术上的也有施工人员工作上的疏忽等等，其中混凝土的震动时间没有把握，没有选好良好的隔离剂是外观不美的主要原因。 (四)桥面伸缩缝不平整，有跳车现象 桥面伸缩缝是为适应材料胀缩变形对结构的影响，在两个相邻梁端之间、梁端与桥台背墙之间设置的间隙，它有使车辆平稳通过桥面的作用，不会出现跳车现象。目前，桥梁施工工程做的桥面伸缩缝不平整，没有建造平整的伸缩缝桥面，经常在桥梁上行驶的车辆跳车，对桥梁建筑物造成了安全隐患。 三、桥梁施工质量控制及常见问题解决措施 (一)桥梁施工质量控制 1、严把材料质量关 桥梁工程施工单位必须按照施工设计和施工方案的相关信息来采购施工材料，应用于施工阶段的各类材料要列出清单，还要对数量、规格、大小以及质量要求等重要信息进行标注，这样能够让材料采购人员更加明晰材料采购的实际要求。 另外，在保证材料质量的前提下，材料采购不能盲目，要提前对建材
韩学良的桥梁结构与技术
桥梁工程与技术 08房建1班韩学良 200810701038 1、桥梁结构工程的分类 按结构分类，按结构体系分类是以桥梁结构的力学特征为基本着眼点，对桥梁进行分类，以利于把握各种桥梁的基本特点，也是桥梁工程学习的重点之一。以主要的受力构件为基本依据，可分为梁式桥、拱式桥、刚架桥、斜拉桥、悬索桥五大类。 1.1、梁式桥 主梁为主要承重构件，受力特点为主梁受弯。主要材料为钢筋混凝土、预应力混凝土，多用于中小跨径桥梁。简支梁桥合理最大跨径约20米，悬臂梁桥与连续梁桥合宜的最大跨径约60-70米。优点：采用钢筋砼建造的梁桥能就地取材、工业化施工、耐久性好、适应性强、整体性好且美观；这种桥型在设计理论及施工技术上都发展得比较成熟。缺点：结构本身的自重大，约占全部设计荷载的30%至60%，且跨度越大其自重所占的比值更显著增大，大大限制了其跨越能力。 1.2、拱式桥 拱肋为主要承重构件，受力特点为拱肋承压、支承处有水平推力。主要材料是圬工、钢筋砼，适用范围视材料而定。跨径从几十米到三百多米都有，目前我国最大跨径钢筋砼拱桥为170米。优点：跨越能力较大；与钢桥及钢筋砼梁桥相比，可以节省大量钢材和水泥；能耐久，且养护、维修费用少；外型美观；构造较简单，有利于广泛采用。缺点：由于它是一种推力结构，对地基要求较高；对多孔连续拱桥，为防止一孔破坏而影响全桥，要采取特殊措施或设置单向推力墩以承受不平衡的推力，增加了工程造价；在平原区修拱桥，由于建筑高度较大，使两头的接线工程和桥面纵坡量增大，对行车极为不利。 1.3、钢架桥 钢架桥是一种桥跨结构和吨台结构整体相连的桥梁，支柱与主梁共同受力，受力特点为支柱与主梁刚性连接，在主梁端部产生负弯矩，减少了跨中截面正弯矩，而支座不仅提供竖向力还承受弯矩。主要材料为钢筋砼，适宜于中小跨度，常用于需要较大的桥下净空和建筑高度受到限制的情况，如立交桥、高架桥等。优点：外形尺寸小，桥下净空大，桥下视野开阔，混凝土用量少。缺点：基础造价较高，钢筋的用量较大，且为超静定结构，会产生次内力。 1.4、斜拉桥 梁、索、塔为主要承重构件，利用索塔上伸出的若干斜拉索在梁跨内增加了弹性支承，减小了梁内弯矩而增大了跨径。受力特点为外荷载从梁传递到索，再到索塔。主要材料为预应力钢索、混凝土、钢材。适宜于中等或大型桥梁。优点：梁体尺寸较小，使桥梁的跨越能力增大；受桥下净空和桥面标高的限制小；抗风稳定性优于悬索桥，且不需要集中锚锭构造；便于无支架施工。缺点：由于是多次超静定结构，计算复杂；索与梁或塔的连接构造比较复杂；施工中高空作业较多，且技术要求严格。 1.5、悬索桥 主缆为主要承重构件，受力特点为外荷载从梁经过系杆传递到主缆，再到两端锚锭。主要材料为预应力钢索、混凝土、钢材，适宜于大型及超大型桥梁。优点：由于主缆采用高强钢材，受力均匀，具有很大的跨越能力。缺点：整体钢度小，抗风稳定性不佳；需要极大的两端锚锭，费用高，难度大。
桥梁结构涡激振动实例及减振措施比较研究
桥梁结构涡激振动实例及减振措施比较研究 摘要：针对设计中不被重视的涡激共振问题，讨论了桥梁结构涡激振动及其响应分析的复杂性，介绍了几座国外大跨度桥梁结构的涡激振动问题，并比较分析了这些桥梁结构所采用的不同减振措施方案，推荐设计阶段首先选择气动控制措施来抑制桥梁涡激振动，而已建成的桥梁发生涡振病害则更适宜选用机械减振措施。abstract： in view of the ignored problem of vortex-induced resonance in design， this article analyzes vortex-induced vibration of bridge structure and the complexity of response analysis. the vortex-induced vibration problem of some foreign large span bridge structures is introduced and different vibration reducing measures of these bridges are analyzed and compared. it is recommended that pneumatic control measures be firstly used to control the vortex-induced vibration of bridges in design phase， while for vortex-induced vibration of built-up bridges， mechanical vibration reduction measures are more appropriate. 关键词：桥梁；涡激振动；振动控制；气动措施 key words： bridge；vortex-induced vibration；vibration control；pneumatic measures 中图分类号：u441 文献标识码：a 文章编号：1006-4311（2013）24-0100-03
公路桥梁工程施工质量控制要点
三峡库区巴东新县城至野三关公路工程 （第XJ-02合同段） 桥梁施工质量控制要点 中国葛洲坝集团股份有限公司 巴野公路路基项目第二标段施工项目部 二○一四年四月 公路桥梁工程施工质量控制要点 （红色字体为课题选项） 1、钢筋工程 2、混凝土工程 3、钻孔灌注桩施工要点 4、桥梁下部构造墩台施工要点 5、T梁预制和后张法预应力施工要点 6、制板、T梁吊装与桥面铺装施工要点
桥梁工程施工质量控制要点 一、钢筋工程 1、钢筋材料检查 （1）按60T每批次的频率，对每批进场钢筋抽检。抽检的项目包括：强度、伸长量、冷弯、焊接试件等试验项目。抽检合格后，方可加工并用在工程上。 （2）将钢筋表面的浮皮、泥浆、鳞锈清除干净。 2、各种钢筋接头的检查 各种钢筋接头的搭接长度，如绑扎搭接及各种焊接接头有不同的搭接长度，应按规范要求的标准检查验收。 （1）搭接电弧焊接头焊缝长度： 双面焊不小于5d 单面焊不小于10d （2）帮条电弧焊接头焊缝长度： 双面焊不小于5d 单面焊不小于10d （3）绑扎钢筋接头搭接长度应符合规范要求： 钢筋接头一般采用焊接方式，尤其是大于或等于Ф25的钢筋。搭接和帮条电焊弧接头应尽量做成双面焊。 3、检查接头位置，钢筋接头的位置应在下料前做好安排并满足以下条件： （1）接头应设置在内力较小部位，并错开布置。接头间距离不小于1.3倍搭接长度。 （2）配置在搭接长度区段内的受力钢筋，接头的截面面积占总截面面积的百分率应符合下表的规定。在此应特别注意接头截面积占总截面面积百分率的检查，应正确理解是在搭接长度段内的接 头，而不是指单纯的同一截面内的接头。 接头长度区段内受力钢筋接头面积的最大百分率 注：a、焊接接头长度区段内是指35d长度范围内，但不得小于50cm，绑扎接头长度区段是指1.3 倍搭接长度（d为钢筋直径）。
桥梁工程施工质量控制要点
铁路客运专线工程 桥梁施工质量控制要点 目录 第一章铁路客运专线桥梁工程的特点 第二章桥梁施工前的准备 第三章基础工程质量控制要点 第四章墩台施工质量控制要点 第五章桥梁预制质量控制要点 第六章桥位制梁质量控制要点 第七章高性能混凝土（耐久性混凝土） 第一章铁路客专桥梁工程的特点 2005年以来，我国开始大规模的铁路客运专线建设。京津城际铁路和合宁、石太、郑西、武广、甬台温等客运专线铁路已经建成运营；京沪、哈大、京石等多条线路正在建设；列入规划待开工的项目还有6000亿元投资。 根据2008年10月31日《中长期铁路网调整规划》，2020年全国铁路营业里程规划目标达到12万公里以上，其中客运专线由为1.6万公里，电化率达到60％。
在已经开工和列入规划的铁路客运专线中，桥梁工程占有很大比例，高架桥和长桥数量也多于普通铁路。 1.1 客运专线桥梁的特点 客运专线大量采用桥梁工程，保证了高速条件下安全性与舒适性，也注重了环境适应性的理念。桥梁工程设计与建造具有以下特点： （1）选择刚度大的结构 客运专线桥梁一般采用简支梁和连续梁，且选用双线整孔箱形截面。高架车站及道岔桥多采用刚架桥。 （2）桥梁结构以预应力混凝土梁为主 大部分为预应力混凝土梁，钢筋混凝土梁、钢-混结合梁也有少量使用。 （3）大跨度桥梁较少 考虑客运专线对线路平顺性的要求，选用大跨度桥梁较为慎重。在跨越道路、沟谷、较宽河流时，一般尽可能地采用悬灌法施工的预应力混凝土梁，很少采用其它结构和材料的桥梁。 （4）采取耐久性措施 在预定作用和预定的维修和使用条件下，客运专线主要承力结构应满足100年使用年限，故综合采取了一系列耐久性措施。主要包括采用整体密闭的桥面，使用高性能混凝土，加大保护层厚度（梁和墩台混凝土保护层均在3cm以上），并设置良好的防排水设施。 （5）桥面布置的特点 用挡碴墙（防撞墙）代替护轨，以便于线路维修养护；设置优质防排水系统；预留检查车及维修养护通道。
第四章 桥梁振动试验
第四章桥梁振动试验 4.1概述 振动是设计承受动荷载的工程结构必须研究的问题，桥梁不仅要研究由车辆移动荷载引起的振动，还要研究桥梁结构本身的抗震、抗风性能和能力。 随着结构计算、施工技术和建筑材料等方面科技水平的不断进步，桥梁的跨度越来越大，因此对桥梁振动性能的研究分析提出了更高的要求。桥梁振动试验可以求的基本问题可以归类为三种：桥梁振源、桥梁自振特性和结构动力反应。 桥梁振源的测定一般包括对能引起桥梁振动的风、地震和车辆振动等振动荷载的测定。 桥梁自振特性是桥梁结构的固有特性，也是桥梁振动试验中最基本的测试内容。 车辆、风和地震等外荷载作用下桥梁结构动力反应的测定是评价桥梁结构动力性能的基本内容之一。 传统的结构动力学方法，根据力学原理建立结构的数学模型，然后由已知振源（输入力或运动）去求所需要的动态响应。这种方法至少有两方面的问题难以完善：一是阻尼系数只能凭假定设置；其次是计算图式和设计图式与实际结构之间的差异。 振动试验已经发展起来的参数识别与模态分析技术，是改善理论计算不足的有力手段。它的基本做法是，利用已知（或未知）输入力对结构激振，用仪器测得结构的输出响应，然后通过输入、输出的关系（或仅输出）求取结构的数学模型，使更接近于结构的实际情况。 振动试验作为一门独立的工程振动学科，解决了许多理论计算上无法解决的实际问题，我国从1976年唐山地震后滦河大桥的抗震试验开始，各高校、科研单位先后对许多实桥和模型桥做过振动试验，特别是近年来对新建的一些大跨度桥梁进行施工阶段和运营阶段的振动试验，许多实测数据已直接为桥梁结构的振动分析、抗震抗风研究所利用。 4.2桥梁自振特性参数测定 测定桥梁自振特性参数是桥梁振动试验的基本内容，要研究桥梁结构的抗震、抗风或抗其它动荷载的性能和能力必须了解桥梁结构的自振特性。 自振特性参数，也称动力特性参数和振动模态参数，主要包括结构的自振频率(自振周期)、阻尼比和振型等，是由结构形式、材料性能等结构固有的特性决定，与外荷载无关。 4.2.1自振特性参数 1.自振频率和自振周期 自振频率是自振特性参数中最重要的概念，物理上指单位时间内完成振动的次数，通常用f表示，单位为赫兹（Hz）,也可以用圆频率ω(ω =2πf)表示，单位为1/秒（1/s）。 自振周期（T）指物体振动波形重复出现的最小时间，单位为秒（s），它和自振频率互成倒数关系T=1/f。
结构振动控制的概念及分类
耗能方案 性能来抵御地震作用的，即由结构本身储存和消耗地震能量，以满足结构抗震设防标准，小震不坏，可能无法满足安全性的要求；另一方面，在满足设计要求的情况下，结构构件的尺寸可能需做得很大木工程领域新兴一种新型的抗震方式——结构振动控制，即对结构施加控制机构，由控制机构和结构 半主动控制和混合控制。 是由控制装置随结构一起振动变形而被动产生的。被动控制可分为基础隔震技术、耗能减震技术和吸是由控制装置按某种控制规律，利用外加能源主动施加的。主动控制系统由传感器、运算器和施力作术。主动控制有主动拉索系统（ATS）、主动支撑系统（ABS）、主动可变刚度系统（AVSS）、主动质期开始研究主动控制。目前，主动控制在土木工程中的应用已达30多项，如日本的Takenaka实验控制力虽也由控制装置自身的运动而被动的产生，但在控制过程中控制装置可以利用外加能源主动调置、半主动TMD、半主动力触动器、半主动变刚度装置和半主动变阻尼装置等。 主动控制，或者是同时应用不止一种的被动控制装置，从而充分发挥每一种控制形式和每一种控制装：同时采用AMD和TMD的混合控制系统、主动控制和基础隔震相结合的混合控制系统以及主动控制和
京的清水公司技术研究所。 ，但由于建筑结构体形巨大导致所需的外加能源较大，加之控制装置的控制的算法比较复杂，而且存好，容易实现，目前发展最快，应用最广，尤其是其中的基础隔震技术已相当成熟，并得到了一定程主动控制低廉，而且不需要较大的动力源，因此其具有广阔的应用和发展前景；混合控制综合了某几 和耗能减震技术。 置控制机构来隔离地震能量向上部结构传输，使结构振动减轻，防止地震破坏。目前研究开发的基础和混合隔震等。近年来，越来越多的国家开展了基础隔震技术的研究，因此，隔震技术也得到了飞速：日本94栋，美国21栋，中国46栋，意大利19栋，新西兰16栋，已采用了基础隔震技术。最近有 使结构的振动能量分散，即结构的振动能量在原结构和子结构之间重新分配，从而达到减小主结构振尼器（TLD）；（3）质量泵；（4）液压—质量控制系统（HMS）；（5）空气阻尼器。其中，应用最多两个重300吨的TMD，质量块在9米长的钢板上滑动，它很好地减小了大楼的风振反应，防止了玻璃幕nade桥的桥塔均安装了TMD，其减震效果均令人十分满意。日本的Yokohama海岸塔是一个高101米析表明，安装了TLD后塔的阻尼比由0.6%增加到4.5%，在强风作用下塔的加速度减小到原来的1/3 TLD以控制其风振反应。
桥梁共振和预防
列车-桥梁共振研究的现状与发展趋势及预防共振的措施 列车通过桥梁时将引起桥梁结构的振动，而桥梁的振动又反过来影响车辆的振动，这种相互作用、相互影响的问题就是车辆与桥梁之间振动耦合的问题。人类自1825年建成第一条铁路以来，便开始了对列车与桥梁相互作用研究探索的漫长历史过程。1849年Willis提交了第一份关于桥梁振动研究的报告，探讨了Chester铁路桥梁塌毁的原因。在随后的近100年时间内，由于当时力学水平、计算技术、方法及手段的落后，研究中通常将车辆、桥梁简单地看作两个独立的模型，在这种模型里，机车车辆被简化成单个或多个集中力，或者将其各种动力因素简化为简谐力，而桥梁被处理成均布等截面梁，采用级数展开的方法进行近似的求解，这些方法基本上只能算是解析或半解析法。 20 世纪60、70年代以来，电子计算机的出现以及有限元技术的发展，使得车桥耦合振动研究有了飞速的发展，从车桥系统的力学模型、激励源的模拟到研究方法和计算手段等都有了质的飞跃，人们可以建立比较真实的车辆和桥梁计算模型，然后用数值模拟法计算车辆和桥梁系统的耦合振动响应，美国、日本、欧洲和国内诸多学者为车桥耦合振动理论的发展做出了重要贡献，在车辆模型、桥梁模型以及车桥系统耦合振动方面取得了不少成就。 本文就车桥耦合振动的研究思路、车辆分析模型、桥梁分析模型、轮轨接触关系、激励源、数值计算方法6个方面，较系统地阐述了列车~桥梁耦合振动研究的现状与进展，总结在上述6个方面已取得的一些研究成果和结论，同时，指出目前研究工作中存在的尚待进一步完善的问题，就如何进一步开展上述领域的研究作了初步探讨。 1 车桥耦合振动研究的现状 20 世纪60、70年代，西欧和日本开始修建高速铁路，对桥梁动力分析提出了更高的要求；同时，电子计算机的出现以及有限元技术的发展，使得车桥振动研究具备了强有力的分析手段，这极大地促进了车桥耦合振动研究的向前发展。 日本在修建本四联络线时，对车桥动力响应做了大量的理论研究、试验研究和现场测试工作。通过分析轮轨横向力、轮重减载率、脱轨系数和车体加速度来
浅谈风荷载对桥梁结构的影响
浅谈风荷载对桥梁结构的影响 121210104 罗余双 摘要：风荷载是桥梁结构设计需要考虑的重要内容之一。本文先分析了风荷载的静力作用和动力作用对桥梁结构的影响，然后考虑桥梁结构进行抗风设计的主要影响因素，并给出了桥梁结构抗风设计的主要流程。 关键词：桥梁、风荷载、抗风设计 The Impact of Wind Load on the Bridge Structure 121210104 Luo Yushuang Abstract:Wind load is one of the important contents of the bridge structure design needs to consider.At first,this paper analyzes the static effect and dynamic wind load effect on the influence of the bridge structure, and then it considers main influencing factors of wind resistance design of bridge structure, giving the bridge structure wind resistance design of the main process. Key words:Bridge、Wind load、Wind-resistance design 一、风荷载对桥梁结构影响研究的必要性 桥梁的风毁事故最早可以追溯到1818年，苏格兰的Dryburgh Abbey桥首先因风的作用而遭到毁坏。之后，英国的Tay桥因未考虑风的静力作用垮掉，造成75人死亡的惨剧。但直到1940年，美国华盛顿新建成的Tacoma Narrows悬索桥，在不到20 m/s 的风速作用下发生了强烈的振动并导致破坏（见图1），才使工程界注意到桥梁风致振动的重要性。现代桥梁抗风研究自此开始。 众所周知，桥梁是一种在风荷载作用下容易产生变形和振动的柔性结构，而且桥梁一般修建在江河、海峡等风速较大的区域。故此，抗风设计是桥梁结构设计的重要内容之一。 为避免此类惨剧就必须要把风荷载对桥梁结构的影响降到最低，而有效抵抗和预防风荷载对桥梁结构的影响的一大前提，就是清楚的把握风荷载对桥梁结构的影响。
预应力在桥梁工程施工中的质量控制-桥梁工程论文-工程论文
预应力在桥梁工程施工中的质量控制-桥梁工程论文-工程论文 ——文章均为WORD文档，下载后可直接编辑使用亦可打印—— 摘要：对桥梁工程预应力施工存在的质量问题作了总结，重点对张拉力控制、波纹管与转向器钢管接口处理、钢筋铺设与灌浆等内容进行了介绍，通过分析预应力施工问题，明确质量控制要点，可进一步提升预应力施工水平，保证桥梁工程施工质量。 关键词：预应力技术；桥梁工程；质量控制 0引言 对于桥梁工程施工总体质量，预应力技术的应用起到了非常关键
的作用，其技术不仅有助于增强桥梁整体结构的抗渗性、抗裂性及抗滑性，还可从最大程度上降低其主拉应力，促进结构刚度的提升，体现了设计安全、便捷施工等一系列特点。因此加强预应力技术施工问题的探讨，对于保证桥梁工程质量具有重要作用。 1桥梁工程预应力施工存在的质量缺陷 1.1张拉时间问题 在预应力施工过程中，为增强混凝土预应力早期强度，通常会利用早强剂在完成混凝土浇筑后的3d张拉，然后等待其达到适合的强度，但如果混凝土强度过早达到，其会与弹性模量增加不成正比，增加预应力损伤，进而造成桥梁工程承载力不够，引发混凝土裂缝问题，同时经大量工程实践证实，钢筋混凝土的早期施工，若过早使用早强剂，通常很难达到预定的标准规范。
1.2张拉控制问题 在桥梁工程施工过程中，多数施工人员缺少专业施工培训，在对预应力施工的过程中，未按照施工的有关规定进行施工，在张拉力控制上存在的误差较大，不仅对钢筋水泥稳固效应造成影响，甚至还会出现结构崩塌等问题，同时在后张法张拉预应力钢绞线时，其可能会受到管道偏差、弯曲等因素影响，从而出现摩擦力，并且在张拉钢绞线时，在张拉方向上会产生与滑移方向相反的摩擦力，致使张拉质量达不到施工标准，影响后期施工质量，而这种情况下往往需要依靠理论对产生的张拉力进行计算，以达到控制每段伸长值相同的目的。 1.3钢筋及钢筋管道问题 预应力钢绞线在张拉时，应使用两段对称同时张拉的方式，同时
桥梁工程施工现场质量控制要点
桥梁工程施工质量控制要点 第一节下部工程（桩基础） 1、如何防治钻孔灌注桩发生偏斜？ 1、质量问题及现象 1）成孔后不垂直，偏差值大于规定的L/100。 2）钢筋笼不能顺利入孔。 2、原因分析 1）钻机未处于水平位臵，或施工场地未整平及压实，在钻进过程中发生不均匀沉降。 2）水上钻孔平台基底座不稳固、未处于水平状态，在钻孔过程中，钻机架发生不均匀变形。 3）钻杆弯曲，接头松动，致使钻头晃动范围较大。 4）在旧建筑物附近钻孔过程中遇到障碍物，把钻头挤向一侧。 5）土层软硬不均，致使钻头受力不均，或遇到孤石，探头石等。 3、预防措施 1）钻机就位前，应对施工现场进行整平和压实，并把钻机调整到水平状态，在钻进过程中，应经常检查使钻机始终处于水平状态工作。水上钻机平台在钻机就位前，必须进行安装验收，其平台要牢固、水平、钻机架要稳定。 2）应使钻机顶部的起重滑轮槽、钻杆的卡盘和护筒桩位的中心在同一垂直线上，并在钻进过程中防止钻机移位或出现过大的摆。 3）在旧建筑物附近施工时，应提前做好探测，如探测过程中发现障碍物，应采用冲击钻进行施工。 4）要经常对钻杆进行检查，对弯曲的钻杆要及时调整或废弃。 5）使用冲击钻施工时冲程不要过大，尽量采用二次成孔，以保证成孔的重直度。 4、处理措施 1）当遇到孤石等障碍物时，可采用冲击钻冲击成孔。 2）当钻孔偏斜超限时，应回填粘土，待沉积密实后再重新钻孔。
2、在钻孔过程中发生缩孔怎么办？ 1、质量问题及现象 当使用探孔器检查成孔时，探孔器下放到某一部位时受阻，无法顺利检查到孔底。钻孔某一部位的直径小于设计要求，或从某一部位开始，孔径逐渐缩小。 2、原因分析 1）地质构造中含有软弱层，在钻孔通过该层中，软弱层在土压力的作用下，向孔内挤压形成缩孔。 2）地质构造中塑性土层，遇水膨胀，形成缩孔。 3）钻头磨损过快，未及时补焊，从而形成缩孔。 3、预防措施 1）根据地质钻探资料及钻井中的土质变化，若发现含有软弱层或塑性土时，要注意经常扫孔。 2）经常检查钻头，当出现磨损时要及时补焊，把磨损较多的钻头补焊后，再进行扩孔至设计桩径。 4、处理措施 当出现缩孔时，可用钻头反复扫孔，直到满足设计桩径为止。 3、在钻孔过程中发生坍孔如何处理？ 1、质量问题及现象 在钻孔过程中或成孔后井壁坍塌。 2、原因分析 1）由于泥浆稠度小，护壁效果差，出现漏水；或护筒埋臵较浅，或周围封堵不密实而出现漏水；或护筒底部的粘土层厚度不足，护筒底部漏水等原因，造成泥浆水头高度不够，对孔壁压力减少。 2）泥浆相对密度过小，致使水头对孔壁的压力较小。 3）在松软砂层中钻孔时进尺过快，泥浆护壁形成较慢，并壁渗水。 4）钻进时未连续作业，中途停钻时间较长，孔内水头未能保持在孔外水位或地下水位线以上2m，降低了水头对孔壁的压力。 5）操作不当，提升钻头或吊放钢筋笼时碰撞孔壁。
