耐高温有机透波复合材料用基体树脂的研究进展

孙周强,顾嫒娟,袁　莉,梁国正

(苏州大学材料工程学院材料系,苏州215021)

摘要耐高温有机透波复合材料是国家战略必需的关键材料,是一类集防热、透波、承载于一体的多功能介质

材料。树脂基体是决定复合材料性能的重要因素。综述了耐高温有机透波复合材料用高性能树脂基体的最新研究进展。

关键词透波复合材料　耐热性　树脂

R esearch Progress in R esin Matrices of H eat 2resistant W ave 2transparent

Organic Composites

SUN Zhouqiang ,GU Aijuan ,YU AN Li ,L IAN G Guozheng

(Department of Materials Engineering ,School of Material Engineering ,Soochow University ,Suzhou 215021)Abstract Heat resistant wave 2transparent composites are one of national key martial materials which have mul 2tif unctional characteristics including outstanding heat 2resistance and wave 2transparency as well as good mechanical properties.Properties of a composite are greatly dependent on the properties of its matrix ,so it is important to under 2stand the most recent progress of high performance matrices for heat resistant wave 2transparent composites.In this pa 2per ,the latest research advances in main high performance matrices are reviewed.

K ey w ords wave 2transparent composites ,heat 2resistance ,resin

　孙周强:男,硕士生,从事树脂基复合材料的研究　梁国正:联系人,男,教授/博导,主要从事高性能树脂及其复合材料的研究

0　引言

耐高温透波材料是高速精确制导航天器的基础,在导弹无

线电系统中得到广泛应用[1],其主要特点是具有突出的耐热性、优异的介电性能(低介电常数和介电损耗)和优良的力学性能。透波材料主要分为有机(高分子)与无机(陶瓷)两类,其中有机透波材料主要是纤维增强聚合物材料,该类材料具有优良的综合性能(包括工艺性、物理机械性能和价格),能够满足毫米波段和宽带特性要求的天线罩的使用要求[2]。众所周知,高性能树脂基体是制备耐高温透波材料的关键和基础[3]。然而,已有的高性能树脂均在不同程度上存在不足,工业和科技进步又对透波材料的性能提出了更高的要求,所以高性能树脂基体的研发一直是学术界和工业界的工作热点和重点。鉴于高性能树脂基体在耐高温透波材料中的重要地位,本文综述了耐高温有机透波材料用基体树脂的研究进展。

1　环氧(EP )树脂

EP 树脂自20世纪50年代问世以来,以其优良的粘结性、

力学性能和良好的工艺性而成为使用最广泛的树脂之一。但是,普通EP 树脂作为耐热透波复合材料基体还存在韧性差、耐

热性低、介电常数(

ε)和损耗角正切(tan δ)大等缺点。因此,必须对普通EP 树脂进行改性。主要改性方法有与高性能热固性树脂共聚、热塑性树脂改性、新型环氧树脂的合成及纳米改性等。

氰酸酯(CE )和双马来酰亚胺(BMI )树脂是用于改性环氧

树脂的两种主要热固性树脂,均具有优良的耐热性和介电性能。CE 改性EP 树脂通过醚化反应降低体系极性基团的含量(图1),进而提高固化物的介电性能[4]。此外,CE 自身优异的性能以及EP 与CE 树脂在体系中形成互穿网络结构,使得CE 改性EP 体系具有比EP 树脂固化物更高的湿热性能和抗冲击性能[5]

。

图1　CE 与EP 的反应

Fig.1　R eactions in EP/CE system

BM I 改性EP 一般是以二元胺作为载体,通过二元胺与BM I 的扩链反应所得到的中间体与环氧基团实现共聚,形成

兼有两者优点的网络结构(图2)。赵丽梅等[6]采用该方法对酚醛型EP 进行改性。研究结果表明,改性树脂具有良好

的力学性能,而热稳定性随着体系中BM I 含量的增加而增强。例如,当体系中BM I 含量分别为10%和35%时,改性

EP 体系分解15%的温度由330℃提高到405℃。Leu [7]用

双酚A 和环氧氯丙烷反应制得短支链环氧树脂SCER ,并将三烯丙基异氰酸酯与BM I 的反应产物(TB )加入到SCER 中,制得的改性EP 树脂具有优良的综合性能,且随体系中TB 含量的增加而增加。

34?耐高温有机透波复合材料用基体树脂的研究进展/孙周强等

图2　双马来酰亚胺分别与胺和环氧基团的反应式Fig.2　R eactions of BMI and amine or BMI and epoxy

用于改性EP树脂的高性能热塑性树脂主要有聚苯醚(PPO)和聚酰亚胺(PI)。苏民社等[8]采用降低PPO分子量的方法改进了PPO树脂与EP树脂的相容性,制得了PPO/EP复合材料。与EP树脂相比,PPO/EP复合材料的ε和tanδ分别由4.4和0.025降为3.9和0.008。PI改性EP时,一般采用共混或者用(聚)酰亚胺作为固化剂等两种方法,制得的PI改性EP树脂热性能、机械性能、介电性能都得到了显著的提高。

新型EP树脂的合成旨在从根本上获得高性能EP,包括四官能团EP、联苯EP、含磷EP等。许凯[9]采用双萘酚2烯缩水甘油醚和双氰双胺合成了一种分子骨架中含有萘基的EP树脂(ENL)。与传统EP树脂相比,ENL具有很低的介电常数、高的耐热性和耐湿性。

采用无机粒子改性是热固性树脂改性的一个重要趋势。朱兴松[10]制备了EP/蒙脱土(MM T)纳米复合体系,研究表明加入适量的MM T可以有效降低EP树脂的ε和tanδ。张明艳等[11]的研究也得出了相似的结果,并进一步指出MM T的加入延缓了tanδ随温度增加而增大的速率。此外,与未改性EP树脂相比,EP/MM T复合材料的马丁耐热温度和冲击强度分别提高了10℃和31.6%。Yung[12]的研究发现相对于EP树脂, MM T/溴化EP杂化物的ε和tanδ较低,且产物具有更好的热机械性能及热稳定性能。Wang等[13]将八甲基倍半硅氧烷(POSS)与含氟烯丙基醚进行反应,再与EP共混,得到的改性EP,ε从3.71下降到2.65,这是因为氟原子降低了体系的极化率,而POSS结构能够创造出更多的孔穴。

2　有机硅树脂

有机硅树脂兼具无机化合物和有机聚合物的双重性能,具有优良的耐高低温性能、突出的介电性能及在高温/高湿条件下的稳定性。有机硅树脂的缺点是机械强度较低,成型困难。通过用EP改性,可以引入环氧基、羟基等基团,有效提高有机硅树脂的综合性能[14]。近年来,采用有机2无机杂化方法、纳米技术合成新型有机硅或对现有结构的有机硅进行改性逐渐成为发展趋势。

K im等[15]研究了有机硅氧烷树脂结构与介电性能的关系,研究表明材料的介电性能主要依赖于结构中的三维交联结构,高交联的有机硅氧烷树脂显示出高ε值及其对温度的稳定性。采用POSS改性有机硅树脂,可在不影响其介电性能的前提下制备耐热性能更佳的改性体系。闵春英[16]采用溶胶2凝胶法制备出了SiO2杂化有机硅树脂,其具有较高的热稳定性,600℃仅失重3%。3　BM I树脂

BMI树脂是耐热树脂的典型代表,具有突出的耐热性、优良的机械性能和介电性能,因而作为高性能胶粘剂,先进复合材料树脂基体在航空航天、电子信息、交通运输等尖端领域得到了广泛应用,但是BMI固化物脆性大、工艺性差。目前已经研发了多种BMI改性体系,可以基本满足当代透波复合材料的应用。目前所展开的研究主要是致力于获得耐热性和介电性能更佳的BMI树脂,为武器装备的更新换代做准备。

利用分子裁剪技术,设计与合成新型结构BMI的本征改性方法是实现上述目标的方法之一,例如Hwang等[17]分别合成了二环戊二烯基BMI和二戊烯基BMI,比较了它们与4,4′2二苯双马来酰亚胺甲烷(BDM)的性能,结果表明前者的ε和tanδ及吸湿率均低于BDM。

但是,正如其他材料改性一样,本征改性方法与共聚、共混改性方法相比具有周期长、成本高、材料选择性低的不足,因此通过选择合适的共聚物对BMI进行共聚/共混改性一直是BMI 改性的重要方法。近年来该方法的重点主要是设计与合成新型的共聚物,同时改性体系也由二元向多元体系变化。马艳[18]用邻苯二甲酸二烯丙酯(DA P)和铝溶胶对BMI预聚体改性,得到了韧性、介电性能和热稳定性更优的改性BMI树脂。钟翔屿[19]研究了BMI的预聚工艺和CE的预聚工艺对BMI/CE共聚物介电性能的影响,研究结果表明,对于纯BMI未预聚体系, CE树脂预聚工艺对共聚固化物的介电性能尤其是tanδ有明显的改善,但对于BMI/二烯丙基双酚A预聚体系则不明显;对于CE未预聚体系,BMI预聚工艺可降低共聚固化物的ε,但增加了tanδ。Liang等[20]用双酚A型烯丙基环氧树脂以及环氧丙烯酸酯与BDM共聚,与未改性BMI树脂相比,在保持优良的介电性能、热性能及耐湿热性能的基础上,改性BMI树脂的冲击强度提高了2倍。

此外,有机2无机复合/杂化方法、纳米技术也应用于BMI 改性,取得了良好的改性效果。如Gu等[21]用硼酸铝晶须改性BMI树脂,研究结果表明适当含量的表面处理的硼酸铝能够提高树脂基体的力学、热学及介电性能。

4　CE树脂

CE最突出的优点是优异的介电性能,被认为是制备结构/功能一体化材料的最具竞争力的候选品种。但是CE存在成本高、成型温度高、脆性大等不足。共聚/共混仍然是CE改性的主要途径,有机2无机杂化技术在CE中的应用则显示出巨大的

?材料导报 2008年11月第22卷第11期

发展潜力。

为在保持耐热性的基础上改善CE的工艺性,杨洁颖等[22]研究了CE/EP/线性酚醛树脂三元共聚体系。与CE/EP树脂体系相比,三元体系的tanδ和ε分别降低了33%和6%,且力学性能和耐湿性也得到了显著提高。具有互穿网络(IPN)结构的BMI/EP/CE树脂,具有与CE相似的优异热性能、介电性能及改善了的工艺性。Gu[23]研制出了由烯丙基双酚A、BMI及双酚A型CE组成的树脂,该树脂具有优异的介电性能、突出的热性能(T g=300℃)和优良的机械性能。Lin[24]采用溶胶2凝胶法制备了T g达290～300℃的CE/SiO2杂化材料。北京航空材料研究院[25]研制出了具有良好工艺性能和优良的介电性能的5528型CE树脂。

5　PI树脂

PI树脂是目前耐热透波复合材料用树脂基体的主要品种之一,具有突出的耐热性(在420℃下稳定,可在260℃下连续使用)、优异的高频介电性能及尺寸稳定性,其主要缺点是熔点很高、加工困难(500℃以下无熔点以及玻璃化转变点)。

印杰等[26]采用化学亚胺化和热亚胺化法合成了两种脂环族PI。从表1所列的主要性能可以看出,两种PI具有良好的热性能和介电性能。Hasegawa[27]分别以环己二胺(CHDA)/均苯四甲酸酐及CHDA/环丁烷21,2,3,42四羧酸酐为原料合成了具有低ε(2.92～2.66)和低线性热膨胀系数的PI。Mathews[28]用硅氧烷改性全脂肪族PI,获得了具有优良溶解性和热稳定性、高T g、低ε的改性PI。Wu[29]合成了一系列主链含有POSS的PI树脂,它们具有优良的热稳定性、机械性能及低ε(2.36～2.74)。

表1　脂环族聚酰亚胺的性能

Table1　Physical properties of alicyclic PIs

性能PI21PI22玻璃化转变温度/℃295.5303.8

初始热分解温度/℃512.9498.3介电常数 2.83 2.87

周成飞[30]介绍了PI泡沫塑料的6种合成方法及其性能,通过氟的引入或空气以纳米尺寸分散在PI泡沫中,可以使PI 的介电性能得到有效提高。该方法已经成为制备低介电常数材料的有效途径。

Wang[31]研究了PI/粘土纳米复合材料的性能,研究结果表明随着粘土含量的增加,复合材料的ε降低,而复合材料的热稳定性、吸湿性及储能模量随之提高。Mo[32]制备了PI/硅石复合材料,发现复合材料的ε值、热稳定性及储能模量均优于PI。陈义旺[33]通过自由基接枝共聚制得了POSS/含氟聚酰亚胺(FPI)纳米复合材料,与PI相比,POSS/FPI具有更低的且可调的ε(2.5～2.1)。

利用聚合物改性也是提高PI性能的主要方法。Chen[34]制得了具有低ε、优良热稳定性和机械性能的聚甲醛/PI共聚物。美国专利USP6887525[35]公开了聚四氟乙烯(P TFE)/PI共混物,根据组成配比的不同,共混物的ε和tanδ分别为2.0～3.0和0.0005～0.015。专利US6887967[36]用PI树脂(X)和EP树脂合成出了热固性PI树脂复合体系,其中X是由聚异氰酸酯复合物和多羟基化合物反应而成的分子量介于300～6000的预聚体与至少含有3个羧基基团的酸酐在有机溶剂中反应而得,该PI体系具有优良的耐热性和力学性能以及低ε和tanδ。

6　炔基树脂

炔基树脂(主要是聚芳基乙炔,简称PAA)成型简单,结构致密,具有优异的耐烧蚀能力及优于其他树脂的耐热性和吸湿性,但是也存在着成本高、单体聚合不易、聚合机理不明以及与纤维界面粘结力差等问题。

目前PAA改性的重要方法是有机硅改性,硅不仅能保持PAA的热性能还能赋予PAA优良的介电性能。严浩[37]合成了含硅甲基的芳基多炔树脂,它能很好地溶解在大多数溶剂中,具有良好的加工性能,同时固化物具有很好的热稳定性。张凡[38]合成了主链带苯炔基和苯基硅亚甲基的新型聚合物,该聚合物熔点低、可溶解于普通有机溶剂,有良好的加工性能;受热后,通过≡Si2H与2C≡C的硅氢加成反应及2C≡C2与Ph2C≡C2间的Diels2Alder反应,生成刚性的苯并结构的聚苯基硅乙炔PSPE,如图3,因而具有良好的耐热性能。黄发荣等[39]发明了一种芳炔封端的聚硅醚苯并噁嗪树脂,其综合了炔基、苯并噁嗪和聚硅醚树脂的优点,即利用乙炔基和苯并噁嗪基团形成高度交联的聚合物,而硅烷段又赋予了聚合物良好的柔顺性与耐热性

。

图3　PSPE的结构

Fig.3　Structure of PSPE

Toshio等[40]制备了含硅氢基团PAA,固化树脂的热分解温度高达860℃,该树脂的抗弯强度和模量在200～400℃基本不变,在1000℃以上开始陶瓷化。

7　聚苯醚(PPO或PPE)

PPO是一类耐高温热塑性树脂,具有优异的介电性能(1M Hz下ε～2.45、tanδ～0.007)、高T g(约210℃),但是用作透波材料还存在工艺性和耐热性方面的问题。人们目前主要是利用树脂合金化(引入热固性结构或树脂)来实现热固化PPO,以期获得良好的工艺性和使用性能。

较好的热固化PPO方法是PPO的烯丙基化,由于烯丙基为非极性基团,因而可以保持原PPO树脂的优点(如低ε、高T g)等。此外,由于烯丙基的固化反应是加成反应,无挥发份产生,可以制备无气泡的材料[41]。

美国GE公司采用IPN技术制备了PPO/EP树脂,该树脂的介电性能(ε为3.2～4.2,tanδ为0.002～0.015)和耐热性(T g～200℃)优良[42]。梁国正等[43]制备了具有良好工艺性、介电性能、耐热性和耐湿性的PPO/溴化环氧树脂。

8　其他树脂

聚四氟乙烯(PTFE)是由碳和氟原子组成的完全对称的无

耐高温有机透波复合材料用基体树脂的研究进展/孙周强等

支链线性高分子,具有突出的耐热性和介电性能。但是,P TFE 机械性能差、成型困难。改性方法主要是通过有机2无机杂化或复合以期获得优异的综合性能。Huang[44]考察了硅石与P TFE 的复合物,研究发现随着纳米硅石的增加复合材料的热膨胀系数和ε均降低。在P TFE中加入TiO2或者Al2O3可以在保持优良介电性能的同时提高材料的耐烧蚀性[45]。

9　结语

突出的耐热性、优异的介电性能和良好的工艺性是耐高温有机透波材料用树脂基体必备的三大关键性能特征,如何使耐高温有机透波材料用树脂基体兼具这三大关键性能成为许多学者的工作目标。纵观各种树脂体系的研究现状与发展趋势,可以发现,单一品种已经很难完全满足要求,“复合与杂化技术”以及“纳米技术”正成为设计与制备耐高温有机透波材料用树脂基体的两大重要途径,也成为该领域的发展趋势。

参考文献

1　黎义,李建宝,等.航天透波多功能复合材料的介电性能分析[J].宇航材料工艺,2001,31(6):4

2　张军,张恒,沈献民,等.电磁透波功能复合材料综述[J].

材料导报,2003,17(7):64

3　夏文干.高功率高透波材料的研究[J].高科技纤维与应用, 2003,28(2):39

4　陈平,程子霞.高频传输用FR24环氧基玻璃布层压板的研究进展[J].哈尔滨理工大学学报,1998,3(5):75

5　陈平,程子霞,朱岩松,等.低εr、低tanδFR24印刷电路基板的研制[J].纤维复合材料,2001,(1):20

6　赵丽梅,夏华,等.双马来酰亚胺改性酚醛型环氧树脂的研究[J].功能材料,2007,38(3):404

7　Leu T S.Structure and characterization for conterminously linked polymer of short2chain epoxy resin with triallyl isocya nurate and bismaleimide[J].J Appl Polym Sci,2006,102: 2470

8　苏民社,刘军,王玉红.PPO/环氧玻璃布覆铜板的研制[J].

纤维复合材料,2002,3:20

9　许凯,张奎.含萘和脂环烃结构单元环氧树脂的固化反应及性质[J].高分子材料科学与工程,2005,21(4):264

10朱兴松,刘立柱,张国伟.环氧树脂/蒙脱土纳米复合材料的介电性能研究[J].绝缘材料,2005,(2):27

11张明艳,孙婷婷,张晓虹.蒙脱土改性环氧树脂复合材料的制备及性能研究[J].电工技术学报,2006,21(4):29

12Yung K C,Wang J,Yue T M.Fabrication of epoxy2mont2 morillonite hybrid composites used for printed circuit boards via in2situ polymerization[J].Adv Comp Mater,2006,4

(15):371

13Wang Y Z,Chen W Y,Yang C C.Novel epoxy nanocom2 posite of low D k introduced fluorine2containing POSS struc2 ture[J].J Polym Sci Part B,2007,4(45):502

14郭中宝,刘杰民,范慧俐,等.环氧改性有机硅树脂涂料耐温性能研究[J].化工新型材料,2007,35(4):57

15Kim S M,Y oon D Y,Nguyen C V,et al.Experimental and

theoretical study of structure2dielectric property relation2 ships for polysilsesquioxanes[J].Mater Res Soc Symp Proc, 1998,511:39

16闵春英,等.溶胶2凝胶法制备SiO2杂化有机硅树脂及其耐热性能研究[J].化学与黏合,2006,28(6):372

17Hwang H J,Li C H,Wang C S.Synthesis and properties of bismaleimide resin containing dicyclopentadiene or dipentene Ⅵ[J].Polym Int,2006,55(11):1341

18马艳,陈宇飞,等.聚双马来酰亚胺的合成及改性的研究[J].

绝缘材料,2007,40(1):1

19钟翔屿,洪义强,等.预聚工艺对双马来酰亚胺/氰酸酯共聚物介电性能的影响[J].航空材料学报,2006,26(3):351

20Liang G Z,Zhang Z P.BMI based composites with low die2 lectric loss[J].Polym Bull,2007,59(2):269

21Gu A J,Liang G Z.Novel high performance copper clad laminates based on bismaleimide/aluminium borate whisker hybrid matrix[J].J Appl Polym Sci,2007,103(2):1325

22杨洁颖,梁国正,王结良,等.氰酸酯/线性酚醛/环氧树脂三元体系的研究[J].航空学报,2003,24(5):62

23Gu A J.High performance bismaleimide/cyanate ester hy2 brid polymer networks with excellent dielectric properties [J].Comp Sci Techn,2006,66(11212):1749

24Lin R H,Lin C W,Lee A C,et al.Highly crosslinked nano2 composites of aromatic dicyanates/SiO2via the sol2gel me2th2 od[J].J Appl Polym Sci,2007,103(2):1356

25钟翔屿,包建文,李晔,等.5528氰酸酯树脂基玻璃纤维增强复合材料性能研究[J].纤维复合材料,2007,3:3

26胡朝霞,印杰.以CB TDA为单体的脂环族聚酰亚胺的合成及其性能[J].上海交通大学学报,2005,39(11):1821

27Hasegawa,Masatoshi,Horiuchi,et al.Polyimides containing trans21,42cyclohexane unit(II).Low2K and low2C T E semi2 and wholly cycloaliphatic polyimides[J].High Perform Polym,2007,19(2):175

28Mathews,Stella A,et al.Fully aliphatic polyimides2Influence of adamantane and siloxane moieties[J].Macromol Sympos, 2007,249250:344

29Wu S M,Teruaki H K,et al.Synthesis and characterization of semiaromatic polyimides containing POSS in main chain derived f rom double2decker2shaped silsesquioxane[J].Mac2 romolecules,2007,40(6):5698

30周成飞.聚酰亚胺泡沫塑料开发研究概述[J].橡塑技术与装备,2005,31(6):22

31Wang H W,Dong R X,Liu C L,et al.Effect of clay on properties of polyimide2clay nanocomposites[J].J Appl Polym Sci,2007,104(1):318

32Mo T C,Wang H W.Synthesis and characterization of poly2 imide2silica nanocomposites using novel fluorine2modified sil2 ica nanoparticles[J].J Appl Polym Sci,2007,104(2):888 33陈义旺,聂华荣,谌烈,等.接枝聚合制备具有超低介电常数聚酰亚胺纳米复合物材料[J].高分子学报,2005,6:807

(下转第50页)

study of products ensuing f rom konjac glucomannan(C6) oxidation followed by enzymatic(C5)epimerization.Bio2 macro,2002,3(6):1343

12黄永春,谢清若,马月飞,等.超声波降解魔芋葡苷聚糖的研究.食品科技,2006,(9):103

13徐振林,孙远明,丁金龙,等.魔芋葡甘聚糖的辐照降解研究.农产品加工学刊,2006,(10):27

14Klibanov A M,Zak S A.Eneymatic catalysis in organic media.Science,1984,224(4654):1249

15祁黎,李光吉,宗敏华.酶催化魔芋葡甘聚糖的可控降解.

高分子学报,2003,(5):650

16Chen Z G,Z ong M H,Li G J.Lipase2catalyzed acylation of konjac glucomannan in ionic liquids.J Chem Tech Biotechn, 2006,81(7):1225

17Li G J,Qi L,Li A P,et al.Study on the kinetics for enzy2 matic degradation of a natural polysaccharide,konjac gluco2 mannan.Macromol Symp,2004,216(1):165

18朱文均.魔芋葡甘聚糖的化学改性及其应用性能的研究.

苏州大学学报(自然科学),1999,15(1):81

19游海,林波,李岂凡.利用植物魔芋研制高分子絮凝剂.南昌大学学报,1994,16(4):43

20王丽霞,庞杰,陆蒸.魔芋葡甘聚糖醚化研究.江西农业大学学报,2003,25(4):632

21朱焱,谭占鳌,史亚君.魔芋葡甘聚糖硫酸酯的制备及其体外抗凝血活性研究.武汉理工大学学报(信息与管理工程版),2005,27(1):150

22Tian B S,Dong C M,Chen L.Preparation of konjac gluco2 mannan ester of palmitic acid and its emulsification.J Appl Polym Sci,1998,67(6):1035

23Yu H Q,L u J,Xiao C B.Preparation and properties of no2 vel hydrogels f rom oxidized konjac glucomannan cross2linked chitosan for in vitro drug delivery.Macro Biosci,2007,7(92

10):1100

24李娜,罗学刚.魔芋葡甘聚糖/丙烯酸甲酯薄膜的研究.塑

料工业,2005,33(7):63

25Chen L G,Liu Z L,Zhuo R X.Synthesis and properties of degradable hydrogels of konjac glucomannan grafted acrylic acid for colon2specific drug delivery.Polym,2005,46(16): 6274

26Yang G,Xiong X P,Zhang L N.Microporous formation of blend membranes f rom cellulose/konjac glucomannan in NaO H/thiourea aqueous solution.J Membrane Sci,2002, 201(122):161

27Davies G J,G ilbert H J,Bolaml D N.Ligand2mediated di2 merization of a carbohydratebinding module reveals a novel mechanism for protein2carbohydrate recognition.J Mol Biol, 2004,337(2):417

28王碧,张廷有,王坤余,等.胶原蛋白2葡甘聚糖2软骨素共混膜的结构表征和物理性能研究.化学研究与应用,2003,15

(6):768

29Wang K,He Z M.Alginate2konjac glucomannan2chitosan beads as controlled release matrix.Int J Pharm,2002,244 (122):117

30Yu H Q,Huang A B,Xiao C B.Characteristics of konjac glucomannan and poly(acrylic acid)blend films for con2 trolled drug release.J Appl Polym Sci,2006,100(2):1561 31Liu P,Yang Y H,Liu Y,et al.K onjac glucomannan sup2 ported palladium complex:an efficient and recyclable cata2 lyst for heck reaction.React Funct Polym,2008,68(1):384 32Du J,Dai J,Liu J L,et al.Novel p H2sensitive polyelectro2 lyte carboxymethyl konjac glucomannan2chitosan beads as drug carriers.React Funct Polym,2006,66(10):1055

33Du J,Sun R,Zhang S,et al.Novel polyelectrolyte carboxy2 methyl konjac glucomannan2chitosan nanoparticles for drug delivery.I.physicochemical characterization of the carboxy2 methyl konjac glucomannan2chitosan nanoparticles.

Biopolym,2005,78(1):1

(责任编辑　林　芳)

(上接第46页)

34Chen H G,Xie L.Ultra2low2κpolyimide hybrid films via co2 polymerization of polyimide and polyoxometalates[J].J Ma2 ter Chem,2007,17(13):1258

35K obayashi,et al.Insulation material for use in high2f requen2 cy electronic parts[P].US,6887525.2002211226

36Ichinose,Eiju Y,Y ohzoh I,et al.Thermosetting polyimide resin composition process for producing polyimide resin,and polyimide resin[P].US,6887967.2003201223

37严浩,齐汇民,黄荣发.新颖含硅芳基多炔树脂的合成与性能[J].石油化工,2004,33(9):880

38张凡,黄鹏程.含苯炔及苯基硅亚甲基结构的新型聚合物的合成及固化反应的研究[J].有机硅材料,2005,19(3):5

39黄发荣,等.芳炔封端的聚硅醚苯并噁嗪树脂及其制备方法[P].CN,1626565A.2005206215

40Ogasawara T,Ishikawa T.Thermal response and ablation characteristics of carbon fiber reinforced composite with no2

vel silicon containing polymer MSP[J].J Comp Mater,2002

(2):143

41霍刚.热固性聚苯醚树脂在高频印制电路板上的应用[J].

中国塑料,2000,14(5):14

42K atayose T,Y oshiyuki I,Hiroji O.Curable polyphenylene ether and cyanurate resin composition and a cured resin composition obtainable therefrom[P].US,5352745.1994210204

43Meng J R,Liang G Z,Zhao L.Study on epoxy matrix modi2 fied with poly(2,62dimethyl,42phenylene ether)for applica2 tion to copper clad laminate[J].Comp Sci Techn,2002,62

(6):783

44Huang S I,Chen T H,Chen H.Study on the composites of two sized silica filled in PTFE[J].J Reinf Plast Comp,2006, 25(10):1053

45李仰平,周庆,刘翔.复合聚四氟乙烯耐电弧烧蚀及其介电性能的试验研究[J].绝缘材料,2006,9(2):36

(责任编辑　林　芳)

透波材料介绍

透波材料介绍一、透波材料：能透过电磁波且几乎不改变电磁波的性质（包括能量）的材料我们以不同性能的高分子材料为基体，通过填充、共混微波陶瓷介质和复合纤维等手段，在保证材料有良好承受机械力和其它性能的同时，调节材料的介电常数和耗散因数，得到透波率能够满足我们的使用要求的复合材料。在实际运用中，介电常数和耗散因数是衡量透波材料透波能力的两个重要指标，根据透波材料的使用环境，还需要考虑除透波率外的其它性能，如长时间的耐高温性能、高刚性、尺寸稳定、阻燃、韧性、化学腐蚀、耐磨、自润滑、耐老化等。二、应用：隐身技术：避免入射电磁波大量反射，从而避开敌方雷达的探测；无线电领域：利于微波-毫米波信号的接收、传输、放大、混频、发射等许多环节； 1、雷达罩和天线罩应用：为保证雷达或天线在各种复杂环境中的正常使用, 雷达罩或天线罩用复合材料必须具备比强度高、透波率高等性能，同时在设计上也需要考虑良好的防振动和抗老化能力。 A、我们具有国内先进的透波率（90%-99%）改性复合材料的电性能设计能力和经验； B、透波材料的低介电常数和低介质损耗是满足其使用要求的必要条件； C、拥有高耗散因数的材料不仅对无线电传输不利，同时会将电磁能转换为不利的热能。其技术难点主要是材料的透波率，长时间的交替耐高、低温性能，户外老化等。 1）气象雷达罩 2）薄壁结构地面天线罩 3）移动通讯基站天线罩 4）车载天线罩 5）各种天线包封树脂基体的主要性能（介电常数）树脂品种密度（g/cm3）弯曲强度 (Mpa) 弯曲模量 (Gpa) 介电常数 (106HZ) 正切损耗 (10GHz) PPS 1.36-1.4352-145 3.7-4.0 3.00.0006 PEEK 1.32110-210 3.8-9.1 3.2-3.30.0033 LCP 1.38-1.40 3.0-3.2 ASA 1.06-1.148-155 1.7-3.0 3.2-3.50.028环氧树脂 1.3097 3.8 3.00.020酚醛树脂 1.3092 3.5 3.20.020不饱和聚脂树脂 1.2985 3.2 3.00.018乙烯基树脂 1.3090 3.5 2.90.018双马来酰亚 1.30150 3.7 3.00.014

红外透波材料的研究发展

红外透波材料的研究发展摘要：红外透波材料是指对红外线透过率高的材料，是红外技术的应用基础之一。本文介绍了几类常用红外透过材料的基本性质，简述了其制备技术及发展现状，并讨论了各自存在问题，并对红外透波材料未来发展进行了展望。关键词：红外透波材料；玻璃；晶体；陶瓷；制备技术 1引言目前，红外技术与激光技术并驾齐驱，在军事上占有举足轻重的地位。红外成像、红外侦察、红外跟踪、红外制导、红外预警、红外对抗等在现代和未来战争中都是很重要的战术和战略手段。在二十世纪70年代以后，军事红外技术又逐步向民用部门转化。标志红外技术最新成就的红外热成像技术，与雷达、电视一起构成当代三大传感系统，尤其是焦平面列阵技术的采用，将使发展成可与眼睛相媲美的凝视系统。而红外透波材料是红外热成像系统的光学元件的重要材料。红外透波材料不但要求具有高性能、小体积，还要造价低。高性能主要包括：结构完整、组分均匀以免发生散射，在测量波段内具有高红外透射率；热稳定性好，透射比和折射率不应随温度变化而变化；载流子寿命长，不宜潮解，耐酸碱腐蚀性好；力学性能优良，可以承受高运动的速压载荷等。 2 红外透波材料的特征值透过率一般透过率要求在50%以上，同时要求透过率的频率范围要宽。红外透波材料的透射短波限，对于纯晶体，决定于其电子从价带跃迁到导带的吸收，即其禁带宽度。透射长波限决定于声子吸收，和晶格结构及平均原子量有关。折射率和色散不同材料用途不同，对折射率的要求也不相同。对于窗口和整流罩的材料要求折射率低，以减少反射损失。对于透镜、棱镜、红外光学系统要求尽量高的折射率。发射率对红外透波材料的发射率要求尽量低，以免增加红外系统的目标特征，特别是军用系统易暴露。其他和选择其他光学材料一样，都要注意其力学、化学、物理性质，要求温度稳定性好，对水、气稳定，力学性质主要有弹性模量、扭转刚度、泊松比、拉伸强度和硬度。物理性质包括熔点、热导率、膨胀系数及可成型性。此外要强调的物性是材料的热导率要高，特别是用于高速飞行器的时候。 3 红外透波材料的种类玻璃玻璃的光学均匀性好，易于加工成型，价格便宜。缺点是透过波长较短，使用温度低于500℃。目前研究的红外透波玻璃材料主要有：氧化物红外玻璃、硫系玻璃和氟化物玻璃。

透波材料介绍

透波材料介绍文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]

吸波材料是一种能将电磁能转化为其它形式的能量或使电磁波因干涉而消失，从而达到吸波的目的。 1、目前各国军事上的隐身技术，主要就是使用各种吸波、透波材料，实现对雷达的隐形；采用红外遮挡与衰减装置、涂敷红外掩饰涂料等，以降低红外辐射强度，实现对红外探测器的隐身。 2、在可见光隐形上，目前的办法只是在兵器的表面涂抹迷彩，降低兵器与背景之间的反差，或歪曲兵器的外形等初级的方法。另外由于碳纳米管的微波吸收性能，碳纳米管也可以作为吸收剂，制成隐形材料。 3、在现代军事领域，需要先发制人和远发制人，导弹自然就发挥了越来越重要的作用，如何确保导弹能够精确打击目标和长距离隐蔽飞行，天线罩技术就成了主要的“瓶颈”之一。其技术难点主要是天线罩材料的透波率和长时间的耐高温性能。 4、芳纶纤维纸具有突出的强度重量比和刚性重量比，阻燃，质量轻，耐冲击，还可进一步加工成蜂窝结构板材，主要用于生产飞机、导弹、卫星宽频透波材料、刚性受力结构部件等，是目前国内外飞机及雷达罩夹层结构使用最多的夹芯材料，也适合于制作游艇、赛艇、高速列车及其他高性能要求的夹层结构。 5、车载天线罩的透波性能可满足移动车辆的使用要求。特点：增益高，图象，语音清晰，数据传输可靠，整体性能优良力、驱波性能好,能设计出外形美观小巧,安装方便,性能稳定,具有良好的防振动和抗老化能力的产品。 6、天线种类：各频点基站（高、中、底增益）全向、定向天线、军用天线、无线modem橡皮天线及弹簧螺旋天线、车载吸盘天线、室内分布天线（吸顶及壁挂天线）、机车列尾天线、230MHZ数传天线及环阵天线、2.4-5.8G抛物面扩频天线、单边带天线、短波、超短波天线、四环阵天线、MMDS微波天线。 7、天线设计的灵敏度要高：几乎能收到没有被遮挡的所有卫星信号、可靠性高。设计时也要考虑到电磁兼容性（EMC）等问题。中心频率为 1570MHZ,1575MHZ,1580MHZ,2450MHZ的、主要应用于全球定位系统(GPS) 8、透波材料的技术要求是要有很高的透波率，以保证敌雷达波能尽可能多地穿过并进入夹层中的等离子体被吸收掉。这种透波材料可以使用与雷达整流罩相同的玻璃钢材料制作，现有技术下这类玻璃钢可以达到95%-99%的透波率；对于军舰和战车而言，还可以用透波材料制成夹层吸波瓦并在内部罐充等离子体达到良好的隐形目的。 9、雷达天线罩材料是天线罩研制的重要基础，没有好的天线罩材料，再好的电性能设计也不会实现。天线罩是功能性复合材料结构件，天线罩材料要满足介电性能、力学性能、三防寿命、工艺性能、重量等要求。材料。该指标直接影响天的介电性能指标主要有介电常数ε和损耗角正切tg δ 线罩的电性能，是选择材料的主要依据。损耗角正切tg 越大，电磁波能 δ 量在穿透天线罩过程中转化为热量而损耗的能量就越多。介电常数ε越大，则电磁波在空气与天线罩壁分界面上的反射就越大，这将增加镜象波

环氧树脂复合材料

环氧树脂复合材料复合材料是由基体材料和增强材料复合而成的多相体系固体材料。它充分发挥了各组分材料的特点和潜在能力，通过各组分的合理匹配和协同作用，呈现出原来单一材料(均质材料、单相材料)所不具有的优异的新性能，从而达到对材料某些性能的综合要求。复合材料的出现在材料发展史上具有划时代的意义。受到国内外的极大重视。其发展之迅猛在历史上是空前的。已在工业、农业、交通、军事、科学技术和人民生活等各个领域广为应用。尤其是在航空、航天等尖端技领域中已成为不可缺少的重要的结构材料。无怪乎有人认为21世纪将进入“复合材料时代”。热固性树脂基复合材料是目前研究得最多、应用得最广的一种复合材料。它具有质量轻、强度高、模量大、耐腐蚀性好、电性能优异、原料来源广泛，加工成型简便、生产效率高等特点，并具有材料可设计性以及其他一些特殊性能，如减振、消音、透电磁波、隐身、耐烧蚀等特性，已成为国民经济、国防建设和科技发展中无法取代的重要材料。在热固性树脂基复合材料中使用最多的树脂仍然是酚醛树脂、不饱和聚酪树脂和环氧树脂这三大热固性树脂。这三种树脂阶性能各有特点：酚醛树脂的耐热性较高、耐酸性好、固化速度快，但较脆、需高压成型；不饱和聚酪树脂的工艺性好、价格最低，但性能较差；环氧树脂的粘结强度和内聚强度高，耐腐蚀性及介电性能优异，综合性能最好，但价格较贵。因此，在实际工程中环氧树脂复合材料多用于对使用性能要求高的场合，如用作结构材料、耐腐蚀材料、电绝缘材料及透波材料等。 1、环氯树脂复合材料的分类环氧树脂复合材料(简称环氧复合材料，也有人称为环氧增强塑料)的品种很多，其名称、含义和分类方法也没有完全统一，但大体上讲可按以下方法分类。 (1)按用途可分为环氧结构复合材料、环氧功能复合材料和环氧功能型结构复合材料。结构复合材料是通过组成材料力学性能的复合，使之能用作受力结构材料，并能按受力情况设计和制造材料，以达到材料性能册格比的最佳状态。功能复合材料是通过组成材料其他性能(如光、电、热、耐腐蚀等)的复合，以得到具有某种理想功能的材料。例如环氧树脂覆铜板、环氧树脂电子塑封料、雷达罩等。需要指出的是，无论使用的是材料的哪一种功能性，都必须具有必要的力学性能，否则再好的功能材料也没有实用性。已有些功能材料同时还要有很高的强度，如高压绝缘子芯棒，要求绝缘性和强度都很高，是一种绝缘性结构复合材料。 (2)按成型压力可分为高压成型材料(成型压力5—30MPa)，如环氧工程塑料及环氧层压塑料；低压成型材料(成型压力＜2．5MPa)，如环氧玻璃钢和高性能环氧复合材料。玻璃钢和高性能复合材料由于制件尺寸较大(可达几个㎡)、型面通常不是平面，所以不宜用高压成型。否则模具造价太高，压机吨位太大，因而成本太贵。

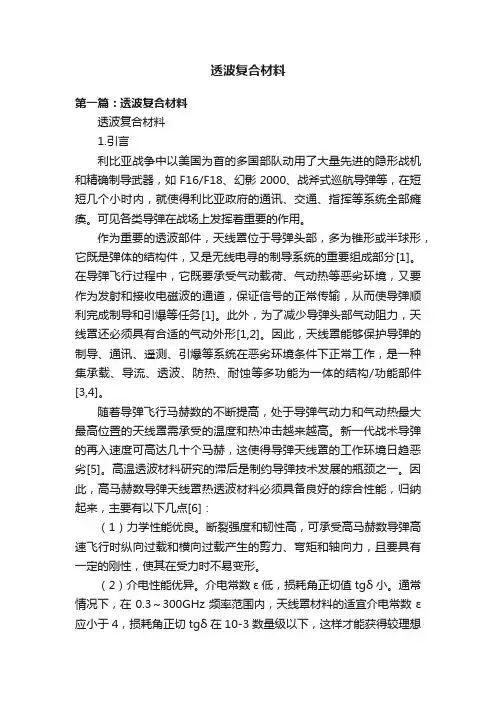

透波复合材料
