《电工学》实验指导书
实验一 戴维宁定理
一、实验目的
1.加深对戴维宁定理的理解；
2.学习有源二端网络等效电动势和等效内阻的测量方法；
3.熟悉稳压电源、数字万用表的使用；
二、实验器材
1.数字万用表 一块
2.直流稳压电源 两台
3.电阻 若干只
4.导线 若干根
5.面包板 两块
三、实验原理简述
任何一个线性有源二端网络都可以用一个电动势为E 、内阻为R 0 的等效电压源代替。如图1-1所示。等效电压源的电动势E 就是有源二端网络的开路电压U OC ，如图1-2（a ）所示。等效电压源的内阻R O 就是有源二端网络除源后（有源二端网络变为无源二端网络）两端之间的等效电阻，如图1-2（b ）所示。除源是指将原有源二端网络内所有电源的作用视为零，即将理想电压源视为短路、理想电流源视为开路。
（a ）原电路 （b ）戴维宁等效电路
图1-1 戴维宁等效电路
（a ）开路电压 （b ）等效电阻
图1-2 等效量的求解
在电路分析中，若只需计算某一支路的电流和电压，应用戴维宁定理就十分方便。只要将该待求支路划出，其余电路变为一个有源二端网络，根据戴维宁定理将其等效为一个电压源，如图1-1（b ）所示。只要求出等效电压源的电动势E 和内阻R O ，则待求支路电流即为
L
R R E
I +=
四、实验内容和步骤
1.实验电路连接及参数选择
实验电路如图1-3所示。由R1、R2 和R3 组成的T 型网络及直流电源U S 构成线性有源二端网络。可调电阻箱作为负载电阻R L。
图1-3 验证电路
在实验台上按图1-3所示电路选择电路各参数并连接电路。参数数值及单位填入表1-1中。
根据图1-3给出的电路及实验步骤1 所选择参数计算有源二端网络的开路电压U OC、短路电流I SC 及等效电阻R O 并记入表1-2中。
图1-4测开路电压U OC 图1-5 测短路电流I SC （1）开路电压U OC 可以采用电压表直接测量，如图1-4所示。
直接用万用表的电压档测量电路中有源二端网络端口（N-P）的开路电压U OC，见图1-4，结果记入表1-2中。
（2）等效内阻R O 的测量可以采用开路电压、短路电流法。
当二端网络内部有源时，测量二端网络的短路电流I SC，电路连接如图1-5 所示，计算等效电阻R O= U OC/ I SC，结果记入表1-2中。
表1-2 开路电压、短路电流及等效电阻R O 实验记录
（1）测量原有源二端网络外接负载时的电流、电压
将图1-3的原有源二端网络外接负载R L，测量R L 上的电流I L 及端电压U L，结果记入表1-3中，并与前一步实验结果进行比较，验证戴维宁定理。
（2）测量戴维宁等效电路外接同样负载时的电流、电压
①组成戴维宁等效电路
根据表1-3的实验数据，调节稳压电源输出电压值E，使E=U OC，调节一个可调电阻箱，使其阻值为R O，查阅表1-1中作为负载R L 的阻值，用另一个可调电阻箱作为负载R L，组成如图3-1（b）所示戴维宁等效电路。
②测量戴维宁等效电路负载电阻R L 上的电流I L 及端电压U L，结果记入表1-3中。
表1-3验证戴维宁定理
1．根据图1-3 所示电路及参数，计算U OC、I SC、R O，填入表3-2 中。
2．用开路电压、短路电流法测量等效电阻时，能否同时进行开路电压和短路电流的测量？为什么？
六、注意事项
1.测量电流、电压时都要注意各表的极性、方向和量程。测量时与各电量的理论计算值进行比较，以保证测量结果的准确。
2.做实验前注意观察实验台面板图，记录有关电源、电阻的参数，并画出本实验所需电路的接线图。
七、实验报告要求
1.根据实验数据，验证戴维宁定理。
2.分析产生误差的原因
U
+
-
C L
R R U
图16-1
I
实验二串联谐振电路实验
一．实验目的
1．加深理解电路发生谐振的条件、特点，掌握电路品质因数（电路Ｑ值）、通频带的
物理意义及其测定方法。
2．学习用实验方法绘制Ｒ、Ｌ、Ｃ串联电路不同Q值下的幅频特性曲线。
3．熟练使用信号源、频率计和交流毫伏表。
二．原理说明
在图16—１所示的Ｒ、Ｌ、Ｃ串联电路中，电路复阻抗
)
1
(j
C
L
R
Z
ω
ω-
+
=，
当
C
L
ω
ω
1
=时，Z＝R ，U 与I 同相，电路发生串联谐振，谐振
角频率
LC
1
=
ω，
谐振频率
LC
f
π2
1
=。
在图2－1电路中，若U 为激励信号，R
U 为响应
信号，其幅频特性曲线如图2－2所示，在ｆ＝ｆ０时，
图2-2 图2-3
A＝1，U R＝U，ｆ≠ｆ０时，U R＜U，呈带通特性。A＝0．707，即U R＝0．707U
所对应的两个频率ｆL和ｆｈ为下限频率和上限频率，ｆｈ－ｆL为通频带。通频带的宽窄
与电阻R有关，不同电阻值的幅频特性曲线如图2－3所示。
电路发生串联谐振时，U R＝U，U L＝U C＝Q U，Q称为品质因数，与电路的参数R、
L、C有关。Ｑ值越大，幅频特性曲线越尖锐，通频带越窄，电路的选择性越好，在恒压
源供电时，电路的品质因数、选择性与通频带只决定于电路本身的参数，而与信号源无关。
在本实验中，用交流毫伏表测量不同频率下的电压U、U R、U L、U C，绘制Ｒ、Ｌ、Ｃ串
联电路的幅频特性曲线，并根据L
h
f
f
f-
=
?计算出通频带，根据Q
U
U
U
U
L C
==或L
h
f
f
f
Q
-
=计算出品质因数,
三．实验设备
1．信号源（含频率计）； 2．交流毫伏表； 3．MEEL －05组件。
四．实验内容
1．按图2-4组成监视、测量电路。用交流毫伏表测电压，令其输出有效值为1V ，并保持不变。图中 L ＝9ｍH ，R ＝
51Ω，C ＝0.033uF 。
2．测量Ｒ、Ｌ、Ｃ串联电路谐振频率选取，调节信号源正弦波输出电压频率，由小逐渐变大，并用交流毫伏表测量电
阻R 两端电压U R ，当U R 的读数为最大时，读得频率计上的频率值即为电路的谐振频率ｆ
0，并测量此时的U C 与U L 值（注意及时更换毫伏表的量限）
，将测量数据记入自拟的数据表格中。
3．测量Ｒ、Ｌ、Ｃ串联电路的幅频特性
在上述实验电路的谐振点两侧，调节信号源正弦波输出频率，按频率递增或递减500Ｈz 或１KHz,依次各取7个测量点，逐点测出U R 、U L 和U C 值，记入表2－1中。 表2－1 幅频特性实验数据一 f (ｋHz) U R (V) U L (V) U C (V)
4．在上述实验电路中，改变电阻值，使R =100 ,重复步骤1、２的测量过程，将幅频特性数据记入表2－2中。 f (ｋHz) U R (V) U L (V) U C (V)
五．实验注意事项
1．测试频率点的选择应在靠近谐振频率附近多取几点，在改变频率时，应调整信号输出电压，使其维持在１Ｖ不变。
2．在测量U L 和U C 数值前，应将毫伏表的量限改大约十倍，而且在测量U L 与U C 时毫伏表的“＋”端接电感与电容的公共点。
六．预习与思考题
1．根据实验1、3的元件参数值，估算电路的谐振频率，自拟测量谐振频率的数据表格。
2．改变电路的哪些参数可以使电路发生谐振，电路中Ｒ的数值是否影响谐振频率？
图2-4 信 号
源
L
C
R
3．如何判别电路是否发生谐振？测试谐振点的方案有哪些？
4．电路发生串联谐振时，为什么输入电压ｕ不能太大，如果信号源给出１Ｖ的电压，电路谐振时，用交流毫伏表测ＵＬ和ＵＣ，应该选择用多大的量限？为什么？
5．要提高Ｒ、Ｌ、Ｃ串联电路的品质因数，电路参数应如何改变？
七．实验报告要求
1．电路谐振时，比较输出电压U R与输入电压U是否相等？ＵＬ和ＵＣ是否相等？试分析原因。
2．根据测量数据，绘出不同Ｑ值的三条幅频特性曲线：
ＵR＝f(f), ＵＬ＝f(f), ＵＣ＝f(f)
3．计算出通频带与Ｑ值，说明不同Ｒ值时对电路通频带与品质因素的影响。
4．对两种不同的测Ｑ值的方法进行比较，分析误差原因。
5．回答思考题1、2、5。
6．试总结串联谐振的特点。

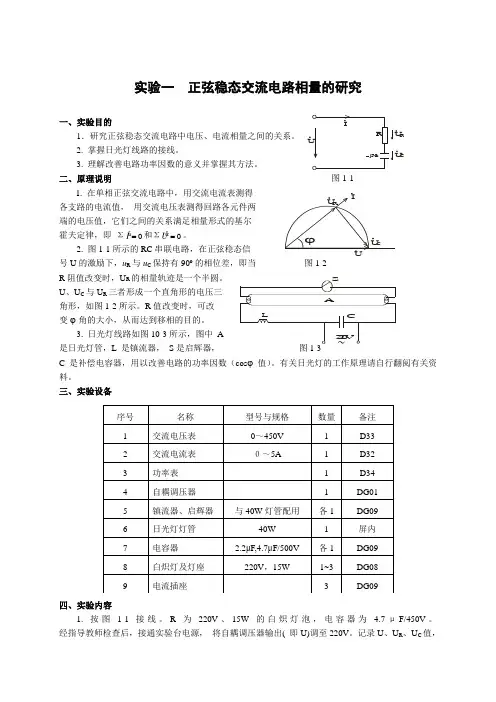

实验三功率因数提高
一、实验目的：
1．研究感性负载并联电容提高功率因数的方法，进一步领会提高功率因数的实际意义；2．学会联接日光灯电路，并了解日光灯电路各部件的作用；
3．学会使用功率表。
二、仪器与设备：
1．电源控制屏GDS----01
2．GDS---09
3．GDS---11
4．GDS---12
5．功率因数表
三、实验步骤：
1．按图3—1接好线路，K1、K2、K3先断开；
2．经检查无误后，送电待日光灯启动完毕，正常运行后读取功率P和支路电流I，记表3—1；
3．合上K1，重复2，合上K2重复2，合上K3重复2。
镇
流
器
图3—1
表3—1
四、分析与讨论：
1．从表3—1中的数据中，你发现P、I、I C、I L中那些是电容量的变量，那些是常量？2．并联电容器后，功率因数是否提高？是否并入电容越大越好？
3．串联电容也能使功率因数提高，但为什么不采用此法？
