孔板流量计的操作使用 孔板流量计常见问题解决方法
孔板流量计的操作使用孔板流量计常见问题
解决方法
孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，HJ—
孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，HJ—LG孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

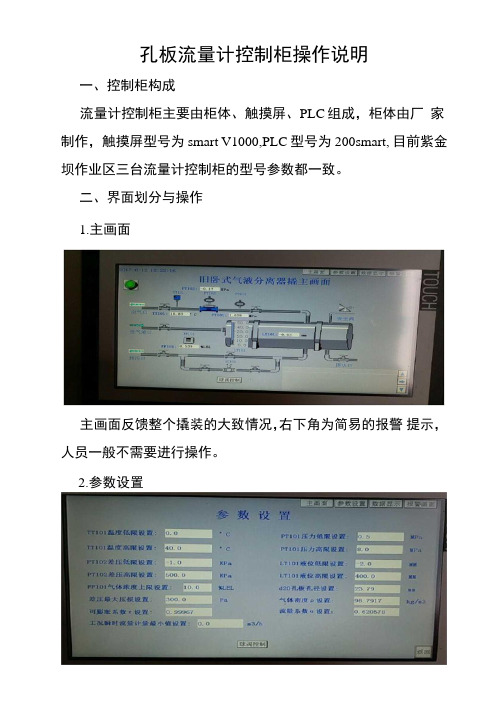

孔板流量计操作使用：
1、打开电源，此时若管道内没有流量，则指示流量应为0；若管道内有流体流过时，如测量系统正常，则将正确的指示流量。否则，系统可能不正常，设备应逐项检查。
2、一般安装完毕后（注意:1,新装管道经吹扫。2,变送器与导压管内已经充分液体，假如因故液体流失可按下述的方法充液）即
可进入运行状态，开启过程为:打开管道阀门，打开三阀组平衡阀，然后再开启根部阀，三阀组导压阀，最后关闭三阀组平衡阀，如操作次序不正确，则可能由于两根部阀的开启不同步，使差压变送器单向受压而影响其使用寿命。
3、测量蒸汽：孔板用来测量蒸汽。
4、测量液体：当孔板用来测量液体（不含气泡）需加隔离液时:此时如差压变送器位于管道下方；
5、测量气体：差压变送器位于管道上方。
6、当根部阀或取压孔有堵塞时，可关闭三阀组，拧开堵塞侧的注水孔，拧上吹扫管加压，吹除取压孔污物。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：
等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）构成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维护和修理便利，性能稳定。
1、差压管路堵塞，疏通差压管路；
2、差压计故障，检查差压计；
3、差压变送器示值明显偏离，应检查尺示值；
4、节流元件安装方向有误，重新安装节流元件；
5、被测介质工况参数与设计节流装置时接受的参数不一致，按相关公式修正，必要时应重新计算差压值；
6、节流装置前后直管段长度不够，应调整直管段长度；
7、直管段内径超差，实测直管段内径，重新计算最大流量；
8、节流孔径超差，实测节流孔径，重新计算最大流量；
9、节流元件变形，更换节流元件；
10、节流元件上有附着物，清洗更换节流元件；
11、孔板的尖锐一侧应当迎向流体流向为入口端，呈喇叭形的一侧为出口端。假如装反了，显示将会偏小很多。
解决方法：检查孔板安装方向，正确安装孔板。
12、孔板的入口边缘磨损，假如孔板使用时间较长，特别是在被测介质夹杂固体颗粒等杂物情况下，都会造成孔板的几何形状和尺寸的变化，假如造成开孔变大或开孔边缘变钝，测量压差就会变小，流量显示就会偏低。
解决方法：对孔板进行重新加工。
13、变送器零点漂移：假如使用时间较长，变送器的零点可能会发生漂移，假如是负漂移，显示压差将会减小，显示的流量也会减小。
解决方法：对变送器的零点进行校正。
14、上下游直管段长度不够，上下游直管段假如不够长，气体将得不到充分进展，会使计量结果造成较大误差，假如上游在规定直管段内存在多个弯头，将使计量结果偏低。
解决方法：改造蒸汽管道，是上下游直管段长度达到规定要求。在节流装置前加整流器。
15、差压变送器的三阀组漏气，假如三阀组中的高压阀货平衡阀漏气，将会导致测量差压值减小，测量结果就会偏低。
解决方法：假如三阀组中的高压阀门漏气，将该阀门进行紧固，必要时进行更换，假如三阀组中的平衡阀内漏，将该阀门进行紧固，必要时进行更换。
孔板流量计的订购须知：
1孔板流量计功能用途和适用范围
测量流经管道介质流量的方法有多种，但其中应用zui广泛、zui普遍的是节流装置，它的使用历史悠久，在国际、国内都已经标准化，在石油、化工、冶金、电力、轻纺、科研等行业的生产过程中，大量地使用着各种类型的节流装置进行流体流量的测量，掌控和调整，节流装置具有结构简单、坚固、工作牢靠、性能稳定、度高、价格低廉等优点，因而节流装置的用量与其它流量仪表相比占有优势。
节流装置与差压流量变送器配套使用，现场量程连续可调，并能输出标准信号（0～10mAD、C或4～20mAD、C）再输入到二次仪表，便显示出管道内流体的瞬时流量和累积总量，若把标准信号输入到工业掌控机，可以自动整点打印出瞬时流量和累积总量，为用户的使用供应了很大便利。
节流装置包括标准节流装置（包括标准孔板、标准喷嘴、标准文丘得管），和非标准节流装置（包括四分之一圆喷嘴、四分之一圆孔板、小孔板、双重孔板、圆缺孔板、锥形入口孔板等），取压方式有环室取压、法兰取压、当流体的雷诺数较低者或含有杂质时，可选用非标准节流装置。
2孔板流量计型式号及编号
2.1产品型号及编码
节流装置的型号及含义如下
LGBXXXXXXXX
A码B码C码D码E码F码
F：法兰取压
J：环室取压
孔板节流装置
A～F码的含义如下:
A码表示管道公称通径用二位数表示；
B码表示公称工作压力,用一位数表示；
C码表示公称通径管子外径尺寸系列（GB1245—90）,用一位数表示；
D码表示孔板类别,用二位数表示；
E码表示孔板材质与法兰材质,用一位数表示；
F码表示孔板附件,用一位数表示。
上述各码实在代码详见《节流装置编码一览表》。
2.2产品构成
a法兰取压的节流装置：由取压法兰、节流件、密封垫片及紧固件，配二次仪表可显示瞬时流量及累积总量。
b环室取压的节流装置：由法兰、环室、节流件、密封垫片及紧固件，配二次仪表可显示瞬时流量及累积总量。
3孔板流量计基本参数及性能指标
3.1执行标准
设计、制造和安装遵奉并服从国际标准ISO51671（1991）（国家标准GB/T262493），英国标准BS1042和其它标准。
3.3公称工作压力（MPa）：0.6、1.0、1.6、2.5、
4.0、6.3、10.0、16.0
3.4度等级：
对标准孔板，标准喷嘴：影响测量误差的因素有多种，若安装使用符合国际标准ISO51671（1991）有关规定，度等级一般可以达到1级～1.5级。
对非标准的孔板（如双重孔板，圆缺孔板，小孔板等），由于试验数据不够充分，没有“标准”可查，故应当在设计制造完工后进行标定。（通常用水标定液体流量；而且空气标定气体流量）经标定后可达到度（基本误差）等级为1级～1.5级，若不经过标定，仅靠阅历性资料计算，设计，度在2.5%左右。
4孔板流量计保养修理及常见故障排出
节流装置的工作比较牢靠，常见的故障是取压口堵塞，引压管堵塞或泄漏，可以常常清洗或吹洗取压口，引压管，紧固各密封连接处。当环境温度低于0℃时，应将取压管包扎保温层或敷设伴热管。测量高温介质时应加冷凝器或隔离器，防止高温介质进入差压变送器的测压容器。
5孔板流量计供应成套性
5.1仪表成套性
法兰取压节流装置包括节流件、取压法兰、取压管及紧固件。
环室取压节流装置包括节流件、环室、法兰、取压管及紧固件。
5.2随机文件
仪表随机文件包括：使用说明书、产品合格证和装箱单各1份，用塑料袋封装。
6孔板流量计订货须知
请用户认真填写“节流装置订货咨询规格单”。另外还须注意：
被测流体参数的物理状态（如流量是什么状态下一工业标准态，实际状态）直接关系到设计的正确性，务必请用户注明。
请注明供货内容：节流件包括密封垫圈、环室、法兰、取压管等，若还要阀门、直管段、冷凝器、集合器、沉降器或差压变送器显示表等，则必需特别注明。
