机械加工中的振动分析及其控制措施 丛淼淼
机械加工中的振动分析及其控制措施丛淼淼
摘要：机械设备振动是机械加工中的常见问题，其是生产质量的影响因素之一。因此，在机械加工过程中，要采取有效的措施控制机械振动情况的发生，以此提
高生产质量。基于此，本文分析了机械加工中的振动类型，并对其具体的发生原
因进行了分析，进而对机械加工中机械振动的控制措施展开了探讨，以期为机械
加工企业提供参考。
关键词：机械加工；机械振动；控制措施
在机械加工逐渐呈现出智能化与数字化发展趋势的当下，机械设备的生产工
艺不断优化，可以实现高效率与高质量的产品生产加工。然而在具体的加工过程中，由于刀具会与加工件之间产生周期性运动，因此加工时不可避免地会出现振
动问题，为了解决这一问题以免其对加工产品的质量产生影响，必须根据振动产
生的原因制定合理的解决方案，以此避免此类问题的重复出现。
一、机械加工的振动问题及其发生原因分析
1、机械加中工常见的机械问题
在机械生产加工过程中，极易出现振动问题，机械振动主要可分成三种不同
的类型，一是自由振动，外界存在一定的干扰力会破坏机械系统的平衡，致使其
出现大小不一的弹性，进而导致机械振动问题出现。此种机械振动不会对机械加
工产生较大影响，这是因为机械加工时，系统自身会产生一定的阻力，进而可将
自动振动所产生的影响进行弱化。二是强迫振动，三是自激振动，这两种机械振
动对机械加工所产生的影响作用相对较高，且系统自身不具备削弱强迫振动与自
激振动的能力，因此，应对机械振动产生的具体原因及振动特点进行相应的探讨。以找出消除强迫振动与自激振动的有效方法。
2、各种机械振动的发生原因
（1）自由振动
自动振动发生的原因是由于受到外界因素的干扰，在机械加工时其切削力会
发生改变进而产生一定的冲击力，进而会破坏机械加工系统的平衡性。此种振动
发生的本质是将限制机械系统振动的作用力进行了消除而导致机械振动问题的出现，这是所有机械加工振动当中最容易预防与控制的机械振动，对系统产生的影
响也相对较小。
（2）强迫振动
在机械加工系统的内部因素及外部因素的共同影响下会产生强迫振动。由于
外界会产生连续性的干扰，因此机械加工系统会产生内外交替性变化，进而会对
加工产品产生影响，也会影响机械设备的正常运行。其他机床的运行影响即为外
部因素，主要是在机械安装时未能控制好机械设备之间的距离，致使机械同步运
行时，其他机械会对机械设备的加工过程产生影响，进而使之出现振动问题，同时，地基可对此种振动进行传导，因此一旦出现强迫振动，难以得到有效控制，
并且在机械加工中难以完全消除强迫振动的外部影响因素。而内部因素的存在主
要为机床自身电动机振动、高速回旋零件不平衡、机床传动机构自身缺陷等产生
的振动。另外如果产品在加工切削环节操作失误均匀性不达标，或者是无法连续
作业，也会造成机械振动。
（3）自激振动
通常外力的周期性干扰不会产生自激振动，此机械振动是由于系统内部出现
刺激所产生的周期性振动而导致的。在机械加工过程中，很多情况下加工刀具会
机械加工质量管理规定
质量管理 为使产品质量检验和质量事故处理、扣罚管理有所依循，提高产品制造质量，特制定本规定。 1、质量检验规定 1.1外购件检验：所有外购件（包括原材料、标准件(主要指材质和外观)、带图外购件）都必须交检，外购件到厂后由仓库管理员向检验人员报检，检验合格后方可办理入库，并做好文件依据存档(按日期、批次编码)，不合格件不能入库，由检验员开具不合格单报采购部及时处理。 1.2加工件检验 ①凡一次性投产大件2件（单件重量20公斤以上）以上及小件5件以上的零件称为批量加工件，批量加工件必须进行首检，首检合格（质检员必须在生产质量卡上签首检合格意见）后方可批量生产。同时，操作者在随后的批量生产中，还必须随时自检加工出的产品以避免报废。 ②自检：a) 各道工序(包括搬运)都要自检经手零件有无表面划伤、摔坏、压烂等外表质量问题；b)操作者在加工前检测与本工序直接关系的尺寸是否符合图纸要求;c)操作者对自己所加工的工件必须严格进行检验，自检合格后方可送检验员检验。 ③巡检：在生产过程中的产品，检验员应按照工艺文件对关键加工件、关键工序或岗位每天不定期的巡回检查，并做好记录。发现异常状况及时通知操作人员停止操作，同时通报工艺主管和有关领导，并采取有效措施纠正，直到正常运行为止。同时，施工组、生产车间主管也应加强对操作者的技术交底，预防报废品跟踪及采取保证产品质量的措施等工作。 详见《产品质量奖罚细则》的有关规定。 1.3主机检验：要求产品报检前必须所有配置齐全，经班组自检合格后方可报检，否则不予检验。报检产品由检验人员按照企业标准和合格证各项目进行检验，并做好详细记录，操作者根据检验记录对不合格项进行细致整改，班组自检合格后再由检验员进行复检直至合格后方可出厂。详见《产品质量奖罚细则》的有关规定。三次以上交检不合格再报检的给予该班组每次罚款100元。
机械加工质量控制
机械加工质量控制 机械零件的加工质量包括两个方面：加工精度和表面质量。 一、加工精度 （一）加工精度的概念 加工精度是指加工后的零件在形状、尺寸、表面相互位置等方面与理想零件的符合程度。它由尺寸精度、形状精度和位置精度组成。 尺寸精度：指加工后零件表面本身或表面之间的实际尺寸与理想尺寸之间的符合程度。 形状精度：指加工后零件表面本身的实际形状与理想零件表面形状之间的符合程度。 位置精度：指加工后零件各表面之间的实际位置与理想零件各表面之间的位置的符合程度。（二）机械加工精度获得的方法 1．尺寸精度的获得方法 1）试切法这是一种通过试切工件—测量—比较—调整刀具—再试切—……再调整，直至获得要求的尺寸的方法。 2）调整法是按试切好的工件尺寸、标准件或对刀块等调整确定刀具相对工件定位基准的准确位置，并在保持此准确位置不变的条件下，对一批工件进行加工的方法。 3）定尺寸刀具法在加工过程中采用具有一定尺寸的刀具或组合刀具，以保证被加工零件尺寸精度的一种方法。 4）自动控制法通过由测量装置、进给装置和切削机构以及控制系统组成的控制加工系统，把加工过程中的尺寸测量、刀具调整和切削加工等工作自动完成，从而获得所要求的尺寸精度的一种加工方法。 2．形状精度的获得方法 机械加工中获得一定形状表面的方法可以归纳为以下三种。 1）轨迹法此法利用刀具的运动轨迹形成要求的表面几何形状。刀尖的运动轨迹取决于刀具与工件的相对运动，即成形运动。 用这种方法获得的形状精度取决于机床的成形运动精度。 2）成形法此法利用成形刀具代替普通刀具来获得要求的几何形状的表面。机床的某些成形运动被成形刀具的刀刃所取代，从而简化了机床结构，提高了生产效率。 用这种方法获得的表面形状精度既取决于刀刃的形状精度，又有赖于机床成形运动的精度。3）范成法零件表面的几何形状是在刀具与工件的啮合运动中，由刀刃的包络面形成的。因而刀刃必须是被加工表面的共扼曲面，成形运动间必须保持确定的速比关系，加工齿轮常用此种方法。 3．位置精度的获得方法 在机械加工中，获得位置精度的方法主要有下述两种。 1）一次装夹法工件上几个加工表面是在一次装夹中加工出来的。 2）多次装夹法即零件有关表面间的位置精度是由刀具相对工件的成形运动与工件定位基准面（亦是工件在前几次装夹时的加工面）之间的位置关系保证的。在多次装夹法中，又可划分为： ①直接装夹法即通过在机床上直接装夹工件的方法。 ②找正装夹法即通过找正工件相对刀具切削成形运动之间的准确位置的方法。 ③夹具装夹法即通过夹具确定工件与刀具切削刃成形运动之间的准确位置的方法。 二、表面质量 （一）表面质量的概念 零件的机械加工质量不仅指加工精度，而且也包括加工表面质量。表面质量是指机械加工后零件表面层的几何结构，以及受加工的影响表面层金属与基体金属性质产生变化的情况。表面层一般只有0.05～0.15mm。
振动切削加工技术
振动切削加工技术 姓名：宋大同班级：机械工程1105班学号：113085201149 摘要：振动切削加工技术是机械振动有利一面的应用，这是一种优于普通切削的新技术，是先进制造方法的重要组成部分。本文通过振动切削与普通切削的对比，分析了振动切削的原理、特点、工艺效果及在切削过程中的作用。同时论述了振动切削加工技术在工业中的具体应用和仍需解决的问题。 关键词：振动切削低频振动超声振动工艺效果应用 机械振动同许多事物一样具有两面性，有其不利的一面，也有其有利的一面。振动切削加工技术就是机械振动有利一面的应用。振动切削加工是20 世纪60 年代发展起来的一种先进制造技术，它通过在常规的切削刀具上施加高频振动，使刀具和工件发生间断性的接触，从而使传统切削模式发生了根本性的变化。振动切削改变了工件与刀具之间的时间与空间的分配，从而改变了切削加工机理，达到了减小切削力和切削热，并且提高加工质量和效率的目的。由于其在一定范围内能够有效地解决难切削材料的加工及其精密切削加工方面的问题，因而越来越引起人们的重视。 1.普通切削与振动切削 在普通切削中，切削是靠刀具与工件的相对运动来完成的。切屑与已加工表面的形成过程，本质上是工件材料受到刀具的挤压，产生弹性变形和塑性变形，使切屑与母体分离的过程。在这种刀具始终不离开切削的普通切削中，刀具的作用包括两个方面：一个是刀刃的作用，一个是形成刀刃的刀面的作用。由于刀刃与被切削物接触处局部压力很大，从而使被切物分离。刀面则在切削的同时撑挤被切物，促进这种分离。普通切削中，伴随着切屑的形成，由于切屑与刀具之间的挤压和摩擦作用，将不可避免产生较大的切削力，较高的切削温度，使刀具磨损和产生切削振动等有害现象。基于这种思想，产生了一种新的切削方法——振动切削。 振动切削即通过在切削刀具上施加某种有规律的可控的振动，使切削速度、切削深度产生周期性的改变，从而得到特殊的切削效果的方法。振动切削改变了工具和被加工材料之间的空间与时间存在条件，从而改变了加工机理，达到减小切削力、切削热，提高加工质量和效率的目的。 2.振动切削分类 1）振动切削按振动质量分为自激振动切削和强迫振动切削。自激振动切削是利用切削过程中产生的振动进行切削的。强迫振动切削是利用专门设置的振动装置，使刀具或工件产生某种有规律的可控振动进行切削的方法。 2）振动切削按刀具振动方向分为吃刀抗力方向、进给抗力方向和主切削力方向三种振动切削。 3）振动切削按所加频率不同可分为高频振动和低频振动。振动频率在200HZ 以下的振动切削称为低频振动切削，低频振动仅仅从量上改变切屑的形成条件，主要用来解决断屑问题以及与此相关的一系列问题。一般来说，低频振动切削的

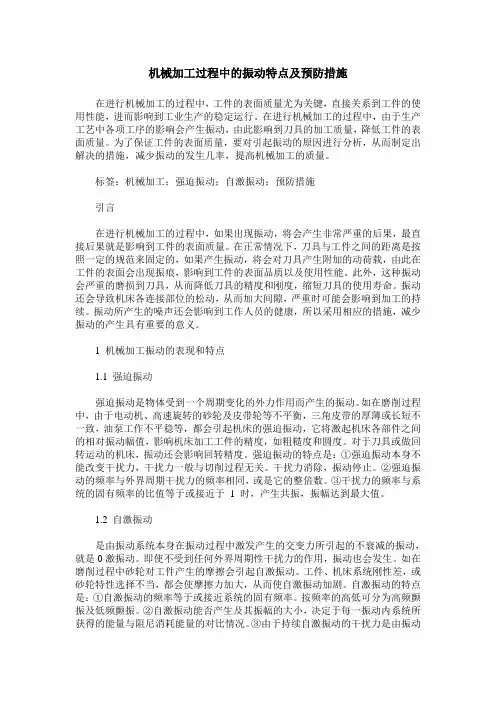

机械加工过程中的振动特点及预防措施
