国际海事卫星通信系统介绍
国际海事卫星通信系统介绍
米波通信技术
二零零九年十一月
目录
1 系统概述 (1)
1.1 INMARSA T发展背景 (1)
1.2 INMARSA T在卫星通信领域的重要性 (1)
1.3 INMARSA T的应用 (2)
1.4 INMARSA T通信体制和技术参数 (2)
1.4.1 通信体制 (2)
1.4.2 频率围 (2)
1.4.3 调制方式 (3)
1.4.4 编码方式 (3)
2 INMARSAT系统的构成 (3)
2.1 空间段 (3)
2.2 地面段 (6)
2.2.1 卫星控制中心（SCC） (6)
2.2.2 网络控制中心（NCC） (6)
2.2.3跟踪遥测指控站（TT&C） (6)
2.2.4 网络协调站（NCS） (6)
2.2.5 地面关口站（LES） (6)
3 INMARSAT系统的移动终端 (7)
3.1 INMARSAT-B (8)
3.2 INMARSAT-C (8)
3.3 INMARSAT-M (9)
3.4 INMARSAT Mini-M系统 (10)
3.5 INMARSAT-Aero (10)
3.6 INMARSAT-F (11)
3.7 BGAN终端 (12)
3.8 ISATPHONE终端 (13)
1 系统概述
1.1 INMARSAT发展背景
国际海事卫星通信系统简称INMARSAT，于1979年7月16日正式成立，成员国由当时的28个已发展到目前的近百个，INMARSAT总部设在伦敦，主要负责操作、管理、经营INMARSAT系统的政府间合作机构。现已成为世界上唯一为海、陆、空用户提供全球移动卫星公众通信和遇险安全通信业务的国际组织。
INMARSAT卫星通信最初只提供海上通信业务，它向广大的海上用户提供遇险呼叫、紧急安全通信、、用户电报、传真、各种数据传输、无线电导航等二十余种通信业务。1982年开始提供全球海事卫星通信服务。随着新技术的开发，1985年10月，INMARSAT大会通过了INMARSAT公约和业务协定的修正案，决定把航空通信纳入业务之。1989年又决定把业务从海事通信发展到航空、陆地移动通信领域，并于1990年开始提供全球性卫星航空移动通信业务。
为了适应海事通信事业和通信网络发展的需要，国际海事卫星组织于1993年正式改名为国际移动卫星通信组织，1999年改制为股份制公司，2005年初成功上市，至今运转良好，是全球移动卫星通信业务的主要提供者，在世界移动卫星通信领域占有极其重要的地位。
1.2 INMARSAT在卫星通信领域的重要性
●INMARSAT系统是全球唯一同时承担卫星移动通信和遇险安全通信的卫
星通信系统；
●INMARSAT系统成立时间早、占有市场份额大、运营良好、终端类型多、
业务种类全面；
●INMARSAT系统最初由各国政府投资组建，影响广泛；
●INMARSAT系统通信体制成熟，卫星先进，地面站遍布全球;
●各国军方都将INMARSAT卫星通信系统作为军用通信系统的重要组成部
分。
1.3 INMARSAT的应用
INMARSAT海事卫星通信系统提供海事、航空、陆地移动卫星通信和信息服务，包括、传真、低速数据、高速数据及IP数据等多种业务类型，其应用遍布海上作业、矿物开采、救灾抢险、野外旅游、军事应用等各个领域。
●1999年中国驻南斯拉夫大使馆被炸时，驻南使馆的记者正是通过海事卫
星，把这个消息传到新华社；科索沃战争也采用了Inmarsat设备为主要通讯设备。
●2003年伊拉克战争期间中央电视台赴前线记者发送回国的语音和图像等
战地报道也是通过了海事卫星通信系统。
●2006年印尼海啸后，我们国家派出的地震救援队带去的通信设备也是海
事卫星。
●2008年春节南方的抗雪救灾，地面通信大面积出现故障，很多现场指挥
就是用海事卫星。
●2008年5月汶川大地震用于救灾的终端总量接近2000台。
1.4 INMARSAT通信体制和技术参数
1.4.1 通信体制
系统采用了FDMA/TDM/TDMA/SDMA/SCPC等通信体制。
1.4.2 频率围
●馈线链路（卫星与地面站之间）：
C频段上行6424.0~6575.0MHz
下行3550.0~3700.0MHz
●用户链路（卫星与用户终端之间）：
L频段上行1626.5~1660.5MHz
下行1525.0~1559.0MHz
气象卫星云图在预报中的应用
气象卫星云图在预报中的应用 肖宁赵勇 提要 随着卫星云图的日益普及，云图在预报中的使用越来越多，本文就卫星云图使用中的有关问题作了一些探讨，供大家参考。 关键词：卫星云图云系识别天气系统 1 卫星云图的种类 按卫星轨道分，可分为极轨卫星云图和同步卫星云图，目前大多使用的是三种同步卫星云图：可见光云图，红外云图和水汽云图，可见光云图(VIS)主要反映地物对太阳可见光部分的反射，因此，反照率越大的物体，云图上反映得越明显，红外云图(IR)反映地球表面的温度分布情况，由于大气温度随高度递减，就可以因此判断云高，水汽云图(WV)在我国投入使用不久，它反映大气中的水汽辐射情况，色调越白，水汽越多，色调越黑，水汽越少，在水汽云图的使用中应该注意，它能较好地反映高层大气的水汽分布，但对低层水汽不敏感，这是其不足之处，使用中应与其它云图相结合，作综合判断。 2 卫星云图的资料来源 从中央电视台第一套节目每天下午3：55的气象信息中我们可轻易获得云图，部分建成VSAT 卫星通信系统(9210工程)的气象台可从中国气象局随时获得各种云图，建有微机远程工作站的局站可从网络中获得上级资料库的云图资料，它们的最终来源是：日本的地球静止气象卫星(GMS)云图和我国风云2号(FY-2)气象卫星云图，值得注意的是由于GMS定位偏东，我国西疆的西侧为云图边缘，该处图像有所变形，应用中必须注意。 3 卫星云图的典型云系识别 3.1 几种基本云的识别 卷云：高度最高，温度最低，反照率低。 中云(包括高层云和高积云)：反照率有的大有的小，温度较低，范围较大。 积云和浓积云：在云图上实际为积云群，表现为带状，线状和细胞状结构，其上多皱纹，多起伏和不均匀，造成这种现象的原因是积云内部高度不同，云顶温度不一致，厚度有参差，云的形状不规则。 积雨云：反照率高，温度也低，高空风垂直切变小时呈圆形，较大时呈椭圆形，并出现卷云砧，尺度为几十至几百公里，初生时尺度较小，边界光滑，成熟后云体较大，顶部出现向四周散开的卷云羽，消亡时色调变暗，为一片松散的卷云。 低云(层云和雾)：由于温度与地表接近，在IR上不明显，在VIS上为均匀光滑的云区，厚度不一，有时在白天的IR上，层云边界比较清楚，但到夜间，近地面存在辐射逆温，层云或雾的顶部温度反面比四周无云地区要暖，这时IR上云区比四周无云区地面显得更黑。 3.2 不同天气形势下不同云系的识别 涡旋云系：指一条或数条云带或云线以螺旋形式旋向一个共同的中心；它与大气的气旋性涡度相联系，可用于对气旋的定位。 逗点云系：状如“，”，出现在先等涡度线与等高线相交的正涡度平流区域内，所以也称为正涡度平流云系，凡是逗点云系都有闭合环流中心，它与高空流场的关系是：头部与变形场联系，尾部与西南气流一致，干湿区与西北干冷空气一致，逗点云系与低空流场的关系是：大气低层环流中心与大气中层的涡度性逗点云系位置基本一致，与地面变形场相联，尾部为锋面云带。 斜压叶状云系：与高空槽前斜压区域相联系，状如植物叶子的云系，云系为一条较宽的云带，其北边界略成“S”形，西边界呈“V”字形缺口，“V”的北侧以中低云为主，南侧以低云为主。
如何看天气云图
卫星云图的识别 卫星云图是绕地球运行的卫星在几百公里到几万公里的高空所 摄拍的云层顶部的图像，就跟照相机一样定时给我们地球自拍一下。我们在电视上看到的云图是经过加工处理后的可见光卫星云图，此外还有红外线卫星云图等，再次我们就不赘述啦。可见光卫星云图一般分为白、绿、蓝三种颜色（颜色多了大家就看不懂耶看不清楚了不是）。那么各代表什么含义呢？ 其中白色区，表示地球上空云层，白色越浓表示云层越厚，云顶越高，在云层覆盖和即将覆盖的地方，可能将会出现阴雨甚至冰雹、台风发生。 不过要注意：冬天的东北地区和内蒙古西部地区，经常呈灰色和浅白色，但如果看动态图则会发现图像是静止的，不要急不要慌，这些地方其实表示的是地上积雪，并非天空云彩。 绿色部分，当然表示我们伟大祖国的美好的万里河山啦，不过河山不一定全是绿色，所以还是被处理了一下的，蓝色则代表海洋。 云是天气的“脸谱”，反映大气的“喜怒哀乐”。云量不仅能反映当时的大气状况，而且还能预示未来的天气变化。云量是天气预报的重要内容之一。人们从每天播放的卫星云图照片上，经常看到有形状各异的云系，气象学家称之为云图系统，其实是各种天气系统在云图照片上的表现形式。比如，到了夏秋季节，人们一目了然的夏季台风，是一片呈螺旋性旋转的巨大云团，中间有个黑点，这就是台风眼、即台风中心。有人称之为大气“飞蝶”，它以每秒数十米的强风速呈逆时
针方向旋转的同时，又以每小时数十公里的运行速度向我国沿海袭来。正因有了卫星云图，在其生成之初就被人们发现，因此现代台风预报水平己显著提高。而在过去，洋面没有气象记录，沿海设置的气象雷达探测又鞭长莫及，台风靠近沿海时，其强弱、大小及移速移向等，就连气象专家也全然不知，何谈准确预报？所以从高空“监视”这些不安分的小云就是天气云图的一个很大作用。当螺旋状云系呈“6”字形 分布时，台风将北上；呈“9”字形分布时，在高空主导气流操纵下， 台风将西行。从呆头鹅给的气象云图上看，可以看出我国东南沿海已经出现了台风哦，据悉，这个台风的名字叫“泰利”（不是今年的第5 号台风），这一天14时它登陆了福建福建莆田平海镇，从它所携带的云层可以看出，这个台风的威力十分强大。而且准备向西走了哦。 让我们把目光转向东北，在那里也蓄势待发着一个温带气旋，虽然没有热带气旋（台风）威力大，但是它的威力也不可小觑啊，大家都知道东北的北边是西伯利亚，西北边是贝加尔湖，再北就是北冰洋了。那边到夏天也比我们这儿冷多了，跟我们不是一个天气系统的。那里的冷空气全年都南下，冬天就是寒流，夏天就是冷涡。冬天冷空气南下声势大，是气团；到夏天气团就收敛成了一个细长的冷空气柱。这个细长的空气柱我们称之为冷涡。 这气柱被沿途的暖气团托举着、挤压着，冷气柱底端不时着地，就像个弹簧人似的一蹦一蹦地南下，同时它不断旋转然后不断有一股股冷空气甩出来，激发强对流，就像一个装满水的杯子，不停转不停洒出水来，大雨、暴雨、雷雨就这么下来了。冷涡坍塌、解体后，因
构建基于第四代海事卫星关口站的航空安全通信系统.doc
构建基于第四代海事卫星关口站的航空安 全通信系统- 2014 年3 月8 日，马航MH370 客机失联，包括中国在内的十多个国家投入巨大资源搜寻其下落。由于飞机上安装了第三代海事航空站，虽然国际海事卫星组织为确定搜索方向提供了很多数据进行分析研判，但是第三代航空站已经是20 年前的技术, 只能作为飞机通信寻址与报告系统（ACARS）数据链通道，无法提供准确位置信息。马航MH370 事件暴露出的漏洞和不足，给予中国很多警示，如果中国民航飞机发生类似事件，那么我们如何应对？有没有先进的航空卫星通信系统能够实现飞机的全球实时跟踪？基于第四代海事卫星关口站的航空安全通信系统，将为飞机实现全球实时位置监控提供新方式。 一、中国海事卫星主管部门在马航事件中的相关工作 1. 信息掌握 事件发生之后，交通运输部立即启动应急机制，全面启动搜救的相关工作，并责成中国海事卫星管理部门中国交通通信信息中心和民航局等有关单位联合成立专家组，同国际海事卫星组织（Inmarsat）进行了密切的沟通、协调，并获取大量相关信息，对失联客机海事卫星通信记录数据进行了解码、分析、评估和深入研判。 2. 对信息的研判 1）通过第三代海事卫星航空站每隔一个小时的脉冲信号，判断飞机在脱离马来西亚空管区后继续飞行至少5个小时； 2）应用卫星信号仰角和多普勒效应原理，确定飞机南北两
条可能飞行轨迹； 3）通过数据比对，进一步判断飞机南线飞行的可能性，并确定了卫星最后一次接收到自动信号时飞机的时点； 4）根据多普勒效应理论和相关数据，确定客机最后一阶段的速度变化。 根据多普勒效应理论，由MH370 七个时间点的多普勒频移数据，可计算出当时卫星与飞机的相对速度。由于卫星的位置（64.5E）是已知的，可以通过相对速度推断出飞机的航向与航速之间的关系，建立了多普勒频移与航速、航向的数学模型。依据马航提供的MH370 飞行速度，基本排除了飞机向北线飞行的可能性。通过上述数学模型对其他几次航班( 南向吉隆坡至悉尼，北向吉隆坡至伦敦、吉隆坡至北京等）的多普勒频移数据进行了计算，计算结果与相关的多普勒频移历史数据吻合。 二、可提供航空安全通信的卫星通信系统现状 目前，经过国际民航组织（ICAO）认证，能够为民航飞机提供前舱安全通信的卫星通信系统只有海事卫星、铱星和日本的MTSAT 卫星系统。由于MTSAT 系统只能提供区域卫星服务，所以本文主要介绍海事卫星和铱星系统。 1. 海事卫星通信系统介绍 国际海事卫星组织（Inmarsat）是一个提供全球范围内卫星移动通信的政府间合作机构，成立于1979 年，初期旨在为海上用户提供卫星通信服务，现已发展为世界上唯一为海陆空用户提供全球卫星移动公众通信和遇险安全通信的业务提供者。Inmarsat 支持的用户服务在海事应用上包括直拨电话、传真、电子邮件和数据连接；航空应用包括驾驶舱安全话音、数据、自动位置与状态报告和直拨旅客电话；陆地应用包括微型卫星电话、
卫星云图系统介绍
静止气象卫星云图接收综合处理系统 LNA QQ:2907208176 风云二号气象卫星云图，FY-2卫星探测云图，卫星云图接收机，卫星云图放大器
目录 第一章系统概述 (3) 第二章系统总体介绍 (3) 第一节系统功能组成 (3) 第二节系统组成结构 (4) 第三节一次典型天气过程系统功能介绍 (5) 第三章系统主要功能介绍 (13) 第一节精细化云图显示 (13) 1 红外一云图 (13) 2 可见光云图 (15) 第二节基础功能 (18) 1 云图色彩 (18) 2 云图缩放 (22) 3 单点定位 (25) 4 距离测算 (25) 5 面积测算 (26) 6 多星云图 (26) 第三节数据叠加功能 (27) 1 多种地图主题 (27) 2 不同的GIS元素 (28) 3 常规气象资料 (28) 4 雷达资料 (30) 第四节云图应用处理 (31) 1 立体云图 (31) 2 晴空检测、云地分离 (33) 3 降水分析与预测 (35) 4 MCS对流云团跟踪预测 (35) 5 等温线分析 (37) 6 台风定位与跟踪 (39) 7 雾检测 (39) 第五节云图接收系统其他系统功能 (39) 第六节云图Web发布系统介绍 (40) 第四节云图设备清单 (44) 第一节云图设备清单 (44)
第一章系统概述 《综合静止卫星云图接收处理系统》是多年卫星云图开发与实践经验，结合本公司在气象、水利、部队等其他行业各种静止、遥感卫星处理方面的经验；基于本公司雄厚的技术积累，研发的新一代基于GIS应用静止卫星云图接收以及应用处理系统。 本系统具有以下一些新特性： 真正的GIS支持：目前绝大多数卫星云图系统并没有采用GIS系统处理，本系统结合本卫星云图地理信息系统引擎，综合支持Google地图、ArcGIS以及MapInfo等多种格式电子地图数据，使得本云图系统具有更直观，实用性更强。 实时并行处理：目前绝大多数卫星云图系统需要对卫星资料进行预处理，从而使得在实际使用过程中，只能看到预处理过后的几种云图，也只能对预先设置好的一定范围内的云图进行查看等处理。本公司研发了实时的云图投影、云图缩放、云地分离、云分类检测、对流云团跟踪预测预警、三维云图、等温线分析、降水分析与预测等各种基于多CPU的并行算法，通过结合NCEP的每天6个时次的等压面资料，可以做到实时对各种静止气象卫星云图资料进行全范围的应用处理。 多星云图并存处理：本系统可以同时处理不同种类多颗静止气象卫星的云图资料，包括中国风云二系列、日本MTSAT系统等气象卫星云图资料。比如对于对流云团跟踪，由于本系统采用实时并行的对流云团跟踪算法，所以可以综合处理各种静止气象卫星云图资料。由于可以对于多颗卫星资料同时处理，因此就能得到更多时次云图资料，从而使得跟踪预测更加准确。 第二章系统总体介绍 第一节系统功能组成 系统功能模块组成见下图：
卫星通信系统基础知识
卫星通信系统基础知识 卫星通信简单地说就是地球上（包括地面和低层大气中）的无线电通信站间利用卫星作为中继而进行的通信。卫星通信系统由卫星和地球站两部分组成。卫星通信的特点是：通信范围大；只要在卫星发射的电波所覆盖的范围内，从任何两点之间都可进行通信；不易受陆地灾害的影响（可靠性高）；只要设置地球站电路即可开通（开通电路迅速）；同时可在多处接收，能经济地实现广播、多址通信（多址特点）；电路设置非常灵活，可随时分散过于集中的话务量；同一信道可用于不同方向或不同区间（多址联接）。 1、卫星通信系统基本概念 1.1系统组成 卫星通信系统由卫星端、地面端、用户端三部分组成。卫星端在空中起中继站的作用，即把地面站发上来的电磁波放大后再返送回另一地面站，卫星星体又包括两大子系统：星载设备和卫星母体。地面站则是卫星系统与地面公众网的接口，地面用户也可以通过地面站出入卫星系统形成链路，地面站还包括地面卫星控制中心, 及其跟踪、遥测和指令站。用户段即是各种用户终端。 叮搬迅地球』占 1.2卫星通信网络的结构 点对点：两个卫星站之间互通；小站间信息的传输无需中央站转接；组网方式简单。
星状网：外围各边远站仅与中心站直接发生联系，各边远站之间不能通过卫星直接相互通信（必要时，经中心站转接才能建立联系）。 网状网：网络中的各站，彼此可经卫星直接沟通。 混合网：星状网和网状网的混合形式 星状网网状网混合网 1.3卫星通信的应用范围 长途电话、传真 电视广播、娱乐 计算机联网 电视会议、电话会议 交互型远程教育 医疗数据 应急业务、新闻广播交通信息、船舶、飞机的航行数据及军事通信等 1.4卫星通信使用频率 电波应能穿过电离层，传输损耗和外部附加噪声应尽可能小 有较宽的可用频带，尽可能增大通信容量 较合理的使用无线电频谱，防止各宇宙通信业务之间及与其它地面通信业务之间产生相 互干扰
卫星通信应用标准体系建立
卫星通信应用标准体系建立 1卫星通信应用标准现状 1.1国外标准与卫星通信应用相关的国外标准化组织主要是国际电信 联盟（ITU）和欧洲电信标准化协会（ETSI）。 1.1.1ITU标准无线电频率是卫星通信应用的基础，ITU是国际三大标 准化组织之一，主要致力于世界范围内无线电频率的管理和协调。ITU 制定的标准分为以《无线电规则》为主的规则体系和以“建议书”为 主的技术建议书体系。a）《无线电规则》是由ITU各成员国根据其 《组织法》和《公约》等共同建立的一套国际通用的、管理各种无线 电业务的契约性法规。其法规规定了各类无线电业务的频段划分及其 在世界范围内的分配情况（其中与卫星通信相关的有卫星广播业务（BSS）、卫星固定业务（FSS）及卫星移动业务（MSS）），同时还规 定了各国使用无线电频率必须遵守的程序和规则。《无线电规则》是ITU管理无线电通信、协调各国在无线电管理活动中的相互关系，规范其权利和义务最重要的规范性文件。b）“建议书”是ITU确定通信系 统工作运行和互通方法的标准，是世界各国间频率争执协调过程中的 产物，也是对频率使用经验的固化和积累。它由ITU各成员国批准， 虽然不强制执行，但因为这些建议书由世界主管部门、运营商和产业 界的权威机构编制而成，享有极大的声誉，所以在世界范围内得到普 遍的遵守和实施。当前，ITU已发布了4000余份建议书。 1.1.2ETSI标准ETSI是由欧盟委员会批准建立的欧洲地区性电信标准化组织，旨在通过标准确保欧洲各电信网间互通，促动欧洲电信基础 设施的融合。ETSI制定的标准不但被欧共体作为欧洲法规被要求执行，而且在世界其他地区也得到了广泛认可，被推广执行。ETSI制定的与 卫星通信应用相关的标准共327项，主要分为三大类：协议标准、地 球站标准、电磁兼容标准。a）协议标准包括以下几方面。●DVB （DigitalVideoBroadcast，数字视频广播）标准是一套完整的、适用 于不同媒介的数字电视系统标准。其中关于卫星广播通信的分支为
海事卫星跟踪监控系统
海事卫星跟踪监控系统 领先的Inmarsat D+ 卫星终端，在网络内有超过 80,000 个终端在使用。 瑞丰通讯公司提供高效的、稳定的移动资产管理系统。瑞丰的解决方案和服务可以降低保险费、减少作业成本、提高操作性能、应用于政府（如国土防卫）等。 主要应用于： ●海事：渔船和商船的位置报告、资产跟踪、供应链管理、渔船航线监控； ●陆地交通：交通物流、道路和铁路轨迹管理、安全监控、供应链管理； ●公用设施：远程监控、工业场所的控制； ●石油天然气：管线控制、流量控制系统； ●人身安全：单独工人、路线安全监控。 系统工作：在每个资产上安装卫星终端，通讯是基于全球卫星网络传输到地面站。在地面站, 抛物面天线的电台频率信号可转换成数字报文格式，以专线方式传输到中央数据中心的报文处理系统。用户使用个人电脑或工作站，通过互联网或专线方式与远程卫星终端之间收发报文。 通讯链路：卫星终端＝＞Inmarsat卫星＝＞地面站＝＞跟踪中心平台＝＞客户端 卫星覆盖图： 卫星终端通过新的Inmarsat I3和I4卫星网络及安全可靠的Inmarsat D+网络进行通讯。终端根据所在GPS位置自动寻找最合适的卫星。 瑞丰的解决方案基于资产位置数据开发了许多不同的数据应用，例如： ●控制汽车引擎开/关，改善后勤管理，省车省油并减少保养成本； ●拖车与牵引车分开； ●汽车离开停车场或指定位置； ●汽车到达目的地； ●随时准确地找到集装箱的位置； ●地区防护和tempo﹣fences，远程人员可知道是否有车辆进入未许可的区域或在限 制时间内进出； ●加强安全性：车辆可安装应急按钮，传送报警位置信息； ●指令可发给远程的终端，发出警报、启动电子锁、关闭燃料供应等各种功能；
卫星云图与天气预报-初中地理知识
卫星云图与天气预报 【知识点的认识】 由气象卫星自上而下观测到的地球上的云层覆盖和地表面特征的图象．各种不同尺度天气系统的云区和各种不同的地表特征，在这种图象上都有其特定的色调、范围大小和分布形式．利用卫星云图可以识别不同的天气系统，确定它们的位置，估计其强度和发展趋势，为天气分析和天气预报提供依据．在海洋、沙漠、高原等大片缺少气象观测台站的地区，卫星云图所提供的资料，弥补了常规探测资料的不足，这对提高预报准确率起了重要作用． 天气预报是气象工作者使用现代科学技术对未来某一地点地球大气层的状态进行预测，发布将要出现的天气状况，主要包括气温、阴天或晴天、降水的可能性、降水的强度、风力的大小、空气的能见度等． 从史前人类就已经开始对天气进行预测来相应地安排其工作与生活（比如农业生产、军事行动等等）．现在的天气预报主要是使用收集大量的数据（气温、湿度、风向和风速、气压等等），然后使用目前对大气过程的认识（气象学）来确定未来空气变化．由于大气过程的混乱以及现在科学并没有最终透彻地了解大气过程，因此天气预报总是有一定误差的． 【命题的方向】 考查了对卫星云图与天气预报的认识，基础知识，难度不大，题型较简单，注意识图． 例 1：（2013?齐齐哈尔）在卫星云图上，白色表示（） A．陆地B．海洋C．云区D．高原 分析：天气预报是气象工作者通过对天气资料的分析，发布的将要出现的天气状况，主要包括气温（最高和最低）、阴天或晴天、降水的可能性、降水的强度、风力的大小、空气的能见度等等． 解答：在卫星云图上，不同的颜色表示不同的内容．在卫星云图上绿色表示陆地，蓝色表示海洋，白色表示云雨区，黄色表示沙尘暴． 故选：C． 点评：本题主要考查学生看卫星云图的能力．只有了解卫星云图上各种颜色的含义，才能看懂卫星云图． 例 2：某日，小华同学收听到关于第二天的天气预报：多云转阴，气温 2℃～6℃，降水概率 20%．第二天（） A．下雨的可能性不大B．下雨的可能性大 C．不可能下雨D．绝对有雨 分析：降水概率指的是今天这个城市下雨的可能性是百分之多少．
国际海事卫星通信系统介绍资料
国际海事卫星通信系统介绍 北京米波通信技术有限公司 二零零九年十一月
目录 1 系统概述 (1) 1.1 INMARSA T发展背景 (1) 1.2 INMARSA T在卫星通信领域的重要性 (1) 1.3 INMARSA T的应用 (2) 1.4 INMARSA T通信体制和技术参数 (2) 1.4.1 通信体制 (2) 1.4.2 频率范围 (2) 1.4.3 调制方式 (3) 1.4.4 编码方式 (3) 2 INMA RSAT系统的构成 (3) 2.1 空间段 (3) 2.2 地面段 (5) 2.2.1 卫星控制中心（SCC） (6) 2.2.2 网络控制中心（NCC） (6) 2.2.3跟踪遥测指控站（TT&C） (6) 2.2.4 网络协调站（NCS） (6) 2.2.5 地面关口站（LES） (6) 3 INMARSAT系统的移动终端 (7) 3.1 INMARSAT-B (8) 3.2 INMARSAT-C (8) 3.3 INMARSAT-M (9) 3.4 INMARSAT Mini-M系统 (10) 3.5 INMARSAT-Aero (10) 3.6 INMARSAT-F (11) 3.7 BGAN终端 (12) 3.8 ISATPHONE终端 (13)
1 系统概述 1.1 INMARSAT发展背景 国际海事卫星通信系统简称INMARSAT，于1979年7月16日正式成立，成员国由当时的28个已发展到目前的近百个，INMARSAT总部设在伦敦，主要负责操作、管理、经营INMARSAT系统的政府间合作机构。现已成为世界上唯一为海、陆、空用户提供全球移动卫星公众通信和遇险安全通信业务的国际组织。 INMARSAT卫星通信最初只提供海上通信业务，它向广大的海上用户提供遇险呼叫、紧急安全通信、电话、用户电报、传真、各种数据传输、无线电导航等二十余种通信业务。1982年开始提供全球海事卫星通信服务。随着新技术的开发，1985年10月，INMARSAT大会通过了INMARSAT公约和业务协定的修正案，决定把航空通信纳入业务之内。1989年又决定把业务从海事通信发展到航空、陆地移动通信领域，并于1990年开始提供全球性卫星航空移动通信业务。 为了适应海事通信事业和通信网络发展的需要，国际海事卫星组织于1993年正式改名为国际移动卫星通信组织，1999年改制为股份制公司，2005年初成功上市，至今运转良好，是全球移动卫星通信业务的主要提供者，在世界移动卫星通信领域占有极其重要的地位。 1.2 INMARSAT在卫星通信领域的重要性 ●INMARSAT系统是全球唯一同时承担卫星移动通信和遇险安全通信的卫 星通信系统； ●INMARSAT系统成立时间早、占有市场份额大、运营良好、终端类型多、 业务种类全面； ●INMARSAT系统最初由各国政府投资组建，影响广泛； ●INMARSAT系统通信体制成熟，卫星先进，地面站遍布全球; ●各国军方都将INMARSAT卫星通信系统作为军用通信系统的重要组成 部分。

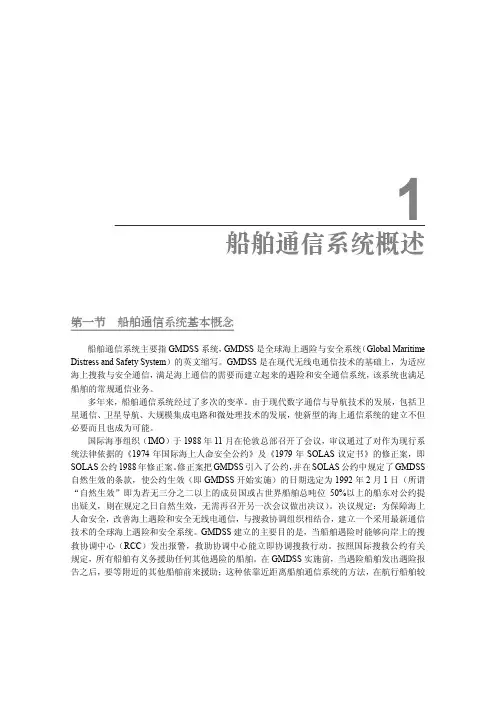

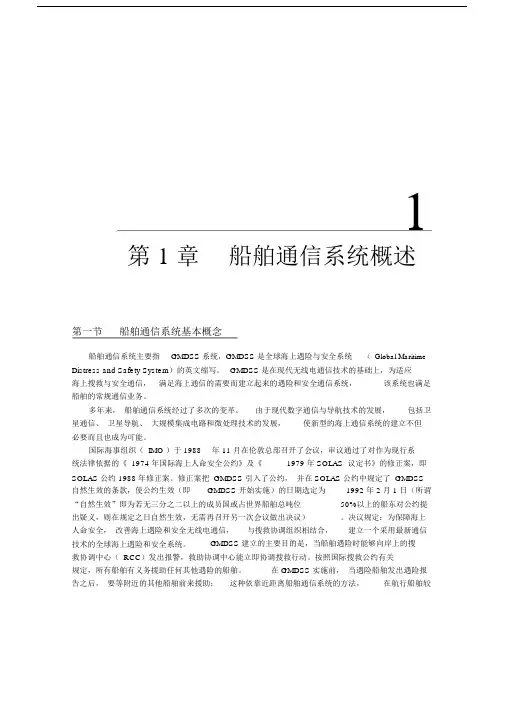

船舶通信系统概述
