连续铸造简介
连续铸造是一种先进的铸造方法，其原理是将熔融的金属，不断浇入一种叫做结晶器的特殊金属型中，凝固（结壳）了的铸件，连续不断地从结晶器的另一端拉出，它可获得任意长或特定的长度的铸件。
连续铸造的优点
连续铸造在国内外已经被广泛采用，如连续铸锭（钢或有色金属锭），连续铸管等。连续铸造和普通铸造比较有下述优点：[1]
1、由于金属被迅速冷却，结晶致密，组织均匀，机械性能较好；
2、连续铸造时，铸件上没有浇注系统的冒口，故连续铸锭在轧制时不用切头去尾，节约了金属，提高了收得率；
3、简化了工序，免除造型及其它工序，因而减轻了劳动强度；所需生产面积也大为减少；
4、连续铸造生产易于实现机械化和自动化，铸锭时还能实现连铸连轧，大大提高了生产效率。
利用贯通的结晶器在一端连续地浇入液态金属，从另一端连续地拔出成型材料的铸造方法。结晶器一般用导热性较好，具有一定强度的材料，如铜、铸铁、石墨等制成，壁中空，空隙中间通冷却水以增强其冷却作用。铸出的成型材料有方形、长方形、圆形、平板型、管形或各种异形截面。
连续铸造方法的设想是英国人H.贝塞麦于1857年提出的，在当时的技术条件下未能实际应用，直到20世纪30年代，这种方法才成功地用于铜、铝合金的铸造。到50年代，连续铸造在各国的钢厂正式用于铸钢。
根据铸造出的成型材料不同，连续铸造有铸锭、铸管、铸板等。图1为连续铸钢锭示意图，有水平式、垂直式和圆弧式 3种。结晶器在钢水包下部，钢水通过结晶器被连续地拉出成锭，表面固化的锭材在结晶器下面受到喷射水的二次冷却而完全凝固。当锭料被拉至一定长度时，由切割机切断成段料，供进一步加工使用。为了缩小锭材中的柱状晶区域，以便减少锭材轴心区的成分偏析和非金属夹杂，可在结晶器下部装一电磁装置。70年代出现一种电磁结晶器，即利用成形的电磁场代替结晶器围住液态金属，铸锭在结晶
器下部被水强烈冷却。另外还有一种离心连续铸造方法,工作时结晶
图2为铁管连续铸造。铸造机上安有内、外结晶器。自结晶器拉出的铁管利用本身高温可自行退火，消除白口，铁管达规定长度后即可从机器上取下。如果用两个圆辊组成结晶器则可用于薄板连续铸造。还有用运动钢带或链板组成结晶器的板材连续铸造；也有在旋转轮槽中成形的线材连续铸造。
连续铸造适用于铁、钢、铜、铅、镁等合金的断面形状不变和长度较大的铸件生产。连续铸造使用的设备和工艺过程都很简单，生产效率和金属利用率高，用以和轧机组成生产线时，还可大量节省能源。
XXX铸造厂项目简介
XXXXXX铸造厂铸件生产项目 项 目 简 介 XXXXXX铸造厂 二〇一一年八月
XXXXXX铸造厂铸件生产项目简介 一、项目承办单位名称 XXXXXX铸造厂 二、经营者 XXXXXX 三、承办单位概况 XXXXXX铸造厂成立于2004年11月，经营场所在XXXXXX，主要经营铸件铸造、废旧物资回收等业务。铸造厂占地6000平方米，现有生产车间2个，厂房建筑面积3000平方米，主要生产电梯配重片、油田配重片、一般铸件等产品，现年生产各种铸件3000吨，年产值2000万元。 四、项目提出的背景和必要性 改革开放以来，国民经济持续的高速发展，为我国铸造行业的发展提供了前所未有的良好机遇，铸造生产发展之快令举世瞩目。自2000年起，我国各类铸件总产量已连续7年稳居世界各国的首位,已成为世界铸造生产基地。2007年我国各类铸件产量达2900万吨，占世界铸件总产量的30%左右，是美、日、德三个工业大国铸件产量的总和。2008年下半年由于受国际金融危机的影响，中国铸件的市场占有率仍保持世界第一，其产量为2660万吨，占全球总产量的29.5%。铸造行业是制造业中的基础，各行业的发展都离不开铸件。从汽车、机床、农业机械、煤矿、冶金矿山设备，到航空、航天、国防工业，乃至建筑五金、家用生活器具等行业，每年都需要大量的铸
件。在各工业发达国家，铸造都是制造业中的支柱产业，是涉及冶金、化工、机械等专业的综合性行业，就其主要服务对象而言，铸造是机械制造业的第一道工序，但其生产特点则完全不同于一般的机械制造，每一个铸造厂都配备有金属熔炼工部，实际上比较接近于冶金行业。 XXXXXX铸造厂拥有丰富的铸造生产技术资源和产品市场资源，引进先进的铸造生产设备，充分利用建设地域的资源优势，形成以先进设备为龙头的产业化企业，带动当地周边乡镇企业迅速发展。本项目产品的生产及投放市场，不仅能有效地促进企业快速发展，获得较好的经济效益，而且还会带来良好的社会效益，符合国家产业政策和地方经济发展的需要，具有较好的经济效益和社会效益，符合国家产业政策。 五、项目名称及概况 1、项目名称 XXXXXX铸造厂铸件生产项目 2、建设地点和建设条件 （1）建设地点 XXXXXX铸造厂位于XXXXXX，项目占地6000平方米，项目总建筑面积为3000平方米。 （2）交通情况 XXXXXX处于我国沿海与陆、华北与华东、鲁区与黄淮海大平原等不同地域的结合部，战略地位重要，区域条件十分优越。京沪铁
铸造成型工艺
名词解释 1.材料成形技术：利用生产工具对各种原材料进行增值加工或处理，材料制备成具一定结构形式和形状工件的方法 2.液态成型：将液态金属浇注到与零件形状相适应的铸型型腔中，待其冷却凝固，以获得毛坯或零件的生产方法 3.逐层凝固：纯金属和共晶成分的合金在凝固中不存在固液两相并存的凝固区，所以固液分界面清晰可见，一直向铸件中心移动（铸铁） 4.糊状凝固：铸件在结晶过程中，当结晶温度范围很宽且铸件界面上的温度梯度较小，则不存在固相层，固液两相共存的凝固区贯穿整个区域（铸钢） 5.同时凝固原则：铸件相邻各部位或铸件各处凝固开始及结束的时间相同或相近，甚至是同时完成凝固过程，无先后的差异及明显的方向性 6.顺序凝固原则：在铸件上可能出现缩孔的厚大部位通过安放冒口等工艺措施，使铸件远离冒口的部位先凝固，然后是靠近冒口的部位凝固，最后才是冒口本身凝固。 7.均衡凝固原则：利用铸铁件石墨的共晶膨胀消除缩松的工艺方式 8.砂型铸造：以型砂（SiO2）为铸型、在重力下充型的液态成形工艺方法 9.金属型铸造：以金属为铸型、在重力下的液态成形方法。 10.熔模铸：以蜡为模型，以若干层耐火材料为铸型材料，成形铸型后，熔去蜡模形成型腔，最终在重力下成形的液态成形方法 11.压力铸：把液态或半液态的金属在高压作用下，快速充填铸型，并在高压下凝固而获得铸型的方法 12.低压铸造：是液态金属在较小的压力（20—80Kpa）作用下，使金属液由下而上对铸型进项充型，并在此压力下凝固成型的铸造工艺 13.反重力铸造：液态金属在与重力相反方向力的作用下完成充型，凝固和补缩的铸造成型 14.离心铸造：将液态金属浇注到高速旋转的铸型中，使金属在离心力的作用下充填型腔并凝固成型的方法 15.消失模铸造：用泡沫塑料制成带有浇冒系统的模型，覆上涂料，用干砂造型，无需取模，直接浇注的铸件方法 16.浇注系统：液态金属流入型腔的通道的总称，通常由浇口杯，直浇道，直浇道窝，横浇道和内浇道组成 17.阻流界面：在浇注系统各组元中，截面积最小的部分称为阻流截面 18.集渣包：横浇道上被局部加大加高的部分 19.浇口比：直浇道，横浇道，内浇道截面积之比 20.热节：在壁的相互连接处由于壁厚增加，凝固速度最慢，最容易形成收缩类缺陷 分型面：两半铸型相互接触的表面。分为平直和曲面。作用：便于造型、下芯和起模具。 21.砂芯：为了起模方便并形成铸件的内腔、孔和铸件外形不能出砂的部位，所采用的砂块 22.芯头：伸出铸件以外不与金属液接触的砂芯部分芯头种类：垂直芯头、水平芯头、特殊结构的芯头 23.冒口：铸型内用于储存金属液的空腔，在铸件凝固过程中补给金属，起到防止缩孔，缩松，排气和集渣的作用 冒口=冒口区+轴线缩松区+末端区 24.冒口的补缩距离：冒口补缩后形成的致密冒口区和致密末端区之和 25.补贴：为实现顺序凝固和增强补缩效果，在靠近冒口的壁厚上补加倾斜的金属块 26.均衡凝固：利用铸铁件石墨的共晶膨胀消除缩松的工艺方法 27.缩孔与缩松：液态合金在冷凝过程中，若其液态收缩和凝固收缩所缩减的容积得不到补充，则在铸件最后凝固的部位形成一些孔洞。大而集中的称为锁孔，细小而分散的称为缩松 28.收缩时间分数：铸铁件表观收缩时间与铸件凝固时间的比值 29.补缩量：铸件从浇注系统，冒口抽吸的补缩液量收缩模数：均衡凝固时均衡点的模数 30.复合材料：由有机高分子，无机非金属和金属等几类不同材料人工复合而成的新型材料。它既保留原组分的主要特征，又获得了原组分不具备的优越性能 31.机械加工余量：在铸件加工表面上流出的、准备切削去的金属厚度。 32.冒口补缩通道：末端多了一个散热面，散热快—构成一个朝向冒口而递增的温度梯度；存在平行于轴线的散热表面，形成一个朝向冒口的楔形的补缩通道 33.工艺出品率：铸件质量占铸件及浇注系统（含冒口）质量的比例 34.反重力铸造：指液态金属在与重力方向相反方向力的作用下完成充型，补缩和凝固过程的铸造成型方法 35.离心铸造：指将液态金属浇入高速旋转的铸型中，使金属在离心力的作用下充填型腔并凝固成型的方法
连续铸造
连续铸造 1 基本原理、工艺特点及应用范围 1.1 连续铸造的基本过程 连续铸造是一种先进的铸造方法，其原理是将熔融的金属，不断浇入一种叫做结晶器的特殊金属型中，凝固（结壳）了的铸件，连续不断地从结晶器的另一端拉出，它可获得任意长或特定的长度的铸件。 连续铸锭的工艺过程如图1所示，在结晶器的下端插入引锭，形成结晶器的底，当浇入的金属液面达一定高度后，开动拉锭装置，使铸锭随引锭下降，上面不断浇入金属，下面连续拉出铸锭。连续铸管的工艺与此相似，只是在结晶器的中央加——内结晶器，以形成铸管的内孔。 图1 连续铸锭示意图 1-浇包 2-浇口杯 3-结晶器 4-铸锭 5-引锭 1.2 连续铸造的特点和应用 连续铸造在国内外已被广泛采用，例如连续铸锭（钢或有色金属锭），连续铸管等。连续铸造和普遍铸造法比较有下述优点： 1.由于金属被迅速冷却，结晶致密，组织均匀，机械性能较好； 2.连续铸造时，铸件上没有浇注系统的冒口，故连续铸锭在轧制时不用切头去尾，节约了金属，提高了收得率； 3.简化了工序，免除造型及其它工序，因而减轻了劳动强度；所需生产面积也大为减少； 4.连续铸造生产易于实现机械化和自动化，铸锭时还能实现连铸连轧，大大提高了生产效率。 2 连续铸铁管 连续铸管目前已成为我国生产铸铁管的主要方法。铸铁管的品种有承插管（自来水管及煤气管），法兰管（农业排灌及工业用管）薄壁管及小直管等。各种管的形状如图2所示。
图2 连续铸造结构图 a-承插管 b-法兰管 c-薄壁管 d一小直管 目前国内生产的连铸管内直径由30～1200mm；一般普通压力管出厂前要进行大于15atm的水压试验。 连续铸管的方法是将铁水浇入内外结晶器之间的间隙中（间隙大小即铸管的壁厚）结晶器上下振动，从结晶器下方，下断地拉出管子。在拉管过程中，管子通过结晶器下口时，必须有一定厚度的凝固层（图3），使能承受拉力、和内部铁水的压力，否则将会造成拉漏的现象。上述这些工艺要求，都应由连续铸管机加以实现。连续铸管机由导柱、浇注机构、结晶器及其振动机构，底盘与拉管装置等所组成。 图3 连续铸管凝固示意图 1-内结晶器 2-未凝固层 3-凝固层 4-转动浇杯 5-外结晶器 3 连续铸管工艺与操作 3.1 连续铸铁管的基本工序 1.安装结晶器，结晶器涂油； 2.修整和安装中间浇杯、流槽、转动浇杯； 3.合型，开车浇注； 4.振动，脱模，拉管； 5.倒管，校管；
连铸连轧法生产铜杆技术
连铸连轧法生产铜杆 一、连铸连轧铜杆生产工艺过程： 电解铜加料机竖炉上流槽保温炉下流槽浇堡 铸造机夹送辊剪切机坯锭预处理设备轧机清洗冷却管道涂蜡成圈机包装机成品运输 二、连铸连轧铜杆生产线 当前世界各国采用的铜杆连续生产线新工艺主要有：意大利的Properzi系统（缩称CCR系统），美国的SouthWire系统（缩称SCR系统）、联邦德国的Krupp/Hazelett系统（缩称Contirod系统）、以及将法国的SECIM系统。这些系统在原理上基本相同，工艺上也大同小异，其差异主要是在铸机和轧机的形式和结构上。 CCR系统沿用铝连铸连轧的双轮铸机和三角轧机形式连铸连轧铜杆。最初铜铸锭截面1300mm2，现在最大可达2300mm2，理论能力18t/h，轧制孔型系“三角——圆”系统。当锭子截面太大时，原轧机前面加两平一立辊机架，采用箱式孔型开坯，箱孔型道次减缩率在40%左右。 SCR系统是在CCR的基础上改进而成的如图2-35，铸机由双轮改为五轮（一大四小），轧机则改为平一立辊式连轧机，孔型改为箱—椭—圆系统。头上两道箱式孔型同样起开坯作用。SCR五轮铸机可铸铜锭截面6845 mm2，理论能力2518t/h。 图2-35
1——提升机及加料台2——熔化炉3——保温炉4——液压剪5——铸锭整形器6——飞剪7——酸洗8——卷取装置9——精轧机组10——粗轧机组11——连铸机 Contirod系统工艺和生产规模基本上和SCR一样，只是铸机改用了“无轮双钢带式”即Hazelett式。 SECIM系统（图2-36），采用四轮式连铸机，（一大三小），最大铸锭截面4050mm2，11机架，孔型前三道为箱—扁—圆系统。生产铜杆φ7~16mm，重量达到5t，生产能力30 t/h。 图2-36
铸造工艺总汇-连续铸造
图3单金属离心铸型图4图双层金属离心铸型 1-端盖 2-铸型本体 3-端盖夹紧装置 1-外型 2-内型 3-端盖 4-销子 3）涂料 金属型离心铸造时，常需在金属型的工作表面喷刷涂料。对离心铸造金属型用涂料的要求与一般金属型铸造时相同。为防止铸件与金属型粘合和铸铁件产生白口，在离心金属型上的涂料层有时较厚。离心铸造用涂料大多用水作载体。有时也用于态涂料，如石墨粉，以使铸件能较易地自型中取出。 喷刷涂料时应注意控制金属型的温度。在生产大型铸件时，如果铸型本身的热量不足以把涂料洪干，可以把铸型放在加热炉中加热，并保持铸型的工作温度，等待浇注。生产小型铸件时，尤其是采用悬臂离心铸造机生产时，希望尽可能利用铸型本身的热量洪干涂料，等待浇注。 4）浇注 离心铸造时，浇注工艺有其本身的特点，首先由于铸件的内表面是自由表面，而铸件厚度的控制全由所浇注液体金属的数量决定，故离心铸造浇注时，对所浇注金属的定量要求较高。此外由于浇注是在铸型旋转情况下进行的为了尽可能地消除金属飞溅的现象，要很好控制金属进入铸型时的方向。 液体金属的定量有重量法、容积法和定自由表面高度（液体金属厚度）法等。容积法用一定体积的浇包控制所浇注液体金属的数量，此法较简便，但受金属的温度，熔渣等影响，定量不太准确，在生产中用的较多。 为尽可能地消除浇注时金属的飞溅现象，要控制好液体金属进入铸型时的流动方向。 12.连续铸造 12.1 基本原理、工艺特点及应用范围 12.1.1 连续铸造的基本过程 连续铸造是一种先进的铸造方法，其原理是将熔融的金属，不断浇入一种叫做结晶器的特殊金属型中，凝固（结壳）了的铸件，连续不断地从结晶器的另一端拉出，它可获得任意长或特定的长度的铸件。 连续铸锭的工艺过程如图1所示，在结晶器的下端插入引锭，形成结晶器的底，当浇入的金属液面达一定高度后，开动拉锭装置，使铸锭随引锭下降，上面不断浇入金属，下面连续拉出铸锭。连续铸管的工艺与此相似，只是在结晶器的中央加——内结晶器，以形成铸管的内孔。
铸造的种类与优缺点简介[整理]
铸造的种类与优缺点简介[整理] 铸造的种类与优缺点简介:铸造是将通过熔炼的金属液体浇注入铸型内，经冷却凝固获得所需形状和性能的零件的制作过程。铸造是常用的制造方法，优点是:制造成本低，工艺灵活性大，可以获得复杂形状和大型的铸件，在机械制造中占有很大的比重，如机床占60,80%，汽车占25%，拖拉机占50,60%。 种类:铸造工艺可分为重力铸造、压力铸造和砂型铸造。铸造方法常用的是砂型铸造，其次是特种铸造方法，如:金属型铸造、熔模铸造、石膏型铸造等。而砂型铸造又可以分为粘土砂型铸造、有机粘结剂砂型铸造、树脂自硬砂型铸造、消失模铸造等等。 重力铸造:重力铸造是指金属液在地球重力作用下注入铸型的工艺，也称浇铸。广义的重力铸造包括砂型浇铸、金属型浇铸、熔模铸造，泥模铸造等;窄义的重力铸造专指金属型浇铸。 压力铸造:压力铸造是指金属液在其他外力(不含重力)的作用下注入铸型的工艺。广义的压力铸造包括压铸机的压力铸造和真空铸造、低压铸造、离心铸造等;窄义的压力铸造专指压铸机的金属型压力铸造，简称压铸。这几种铸造工艺是目前有色金属铸造中最常用的、也是相对价格最低的。 砂型铸造:砂型铸造是一种以砂作为主要造型材料，制作铸型的传统铸造工艺。砂型一般采用重力铸造，有特殊要求时也可采用低压铸造、离心铸造等工艺。砂型铸造的适应性很广，小件、大件，简单件、复杂件，单件、大批量都可采用。砂型铸造用的模具，以前多用木材制作，通称木模。木模缺点是易变形、易损坏;除单件生产的砂型铸件外，可以使用尺寸精度较高，并且使用寿命较长的铝合金模具或树脂模具。虽然价格有所提高，但仍比金属型铸造用的模具便宜得多，在小批量及大件生产中，价格优势尤为突出。此外，砂型比金属型耐火度更高，因而如铜
铝合金铸轧技术
第一章总则 ￠820ⅹ1600倾斜式双驱动轧机试车大纲适用于机列的空负荷式运转以及带负荷式生产空负荷式运转目的在于对新安装的设备在设计制造和安装方面的性能和质量作一次全面的检查和考验使设备操作手能更好的了解设备的性能确保设备的运转安全可靠使之达到预定指标带负荷试生产目的在于使设备在带负荷的条件下对设备的设计安装和综合性能进行一次综合考验使设备操作手能更好的了解设备的性能满足生产工艺的要求 第二章 一试运转前的准备工作 1 试车前所有参加人员必须对￠820ⅹ1600倾斜式双驱动轧机操作维护说明 书以及有关的机械电气液压图纸和铸轧工艺操作规程进行熟悉了解铸轧机构造和各部分的性能掌握操作程序和方法 2 确认机械液压电气部分安装全部完成无任何漏装现象 3 检查各齿轮箱液压系统油箱以及各执行件是否进行了加油 4 检查操作台各个操作手柄按钮是否搬动灵活控制部位是否正确控制度 是可靠 5 检查冷却系统的水压0.4—0.6Mpa 水温10——32° 6 检查供压缩空气的风压0.3-0.6mpa 7 检查电源是否已经通电 8 检查各部分装配零部件是否完好无损各连接部件是否紧固各种计量仪器 是否经过简练合格 二空负荷单体运转 铸轧机的空负荷试车步骤应遵循先单机后联机先无负荷后有负荷先辅机后主机的原则 1主机传动 要求达到轧辊升降速度平稳两辊的线速度要一致正反转切换顺利无明 显异常噪音电机冷却风机风量以及风向正常运转时间为4小时电机转 速为基速 2轧辊上下移动畅通无卡阻现象单侧压力调节方便无明显漏油保持时间为30分钟此次数为2次 3换辊系统 要求轧辊移动到位无卡组现象主传动座于轧辊付锁正常次数2次4火焰喷涂 上下喷枪运行平稳单双动可调速工作时间为连续运转30分钟次数2次5导出辊 运转灵活无卡组现象 6液压平动剪 剪刃向上移动到位自动复位正常平移灵活无卡组 7导板 导板抬起不得超过卷取机钳口落下不得触及地面连续动作5次8推料板
连续铸造简介
连续铸造是一种先进的铸造方法，其原理是将熔融的金属，不断浇入一种叫做结晶器的特殊金属型中，凝固（结壳）了的铸件，连续不断地从结晶器的另一端拉出，它可获得任意长或特定的长度的铸件。 连续铸造的优点 连续铸造在国内外已经被广泛采用，如连续铸锭（钢或有色金属锭），连续铸管等。连续铸造和普通铸造比较有下述优点：[1] 1、由于金属被迅速冷却，结晶致密，组织均匀，机械性能较好； 2、连续铸造时，铸件上没有浇注系统的冒口，故连续铸锭在轧制时不用切头去尾，节约了金属，提高了收得率； 3、简化了工序，免除造型及其它工序，因而减轻了劳动强度；所需生产面积也大为减少； 4、连续铸造生产易于实现机械化和自动化，铸锭时还能实现连铸连轧，大大提高了生产效率。 利用贯通的结晶器在一端连续地浇入液态金属，从另一端连续地拔出成型材料的铸造方法。结晶器一般用导热性较好，具有一定强度的材料，如铜、铸铁、石墨等制成，壁中空，空隙中间通冷却水以增强其冷却作用。铸出的成型材料有方形、长方形、圆形、平板型、管形或各种异形截面。 连续铸造方法的设想是英国人H.贝塞麦于1857年提出的，在当时的技术条件下未能实际应用，直到20世纪30年代，这种方法才成功地用于铜、铝合金的铸造。到50年代，连续铸造在各国的钢厂正式用于铸钢。 根据铸造出的成型材料不同，连续铸造有铸锭、铸管、铸板等。图1为连续铸钢锭示意图，有水平式、垂直式和圆弧式 3种。结晶器在钢水包下部，钢水通过结晶器被连续地拉出成锭，表面固化的锭材在结晶器下面受到喷射水的二次冷却而完全凝固。当锭料被拉至一定长度时，由切割机切断成段料，供进一步加工使用。为了缩小锭材中的柱状晶区域，以便减少锭材轴心区的成分偏析和非金属夹杂，可在结晶器下部装一电磁装置。70年代出现一种电磁结晶器，即利用成形的电磁场代替结晶器围住液态金属，铸锭在结晶
压铸机的基本构造与成型原理
壓鑄机的基本构造与成型原理 壓鑄工業源于十九世紀三十年代的美國，至二十世紀初鋁合金鑄造已成為商業所應用，壓鑄工業目前已發展成為多种合金進行壓鑄的行業，包括鋁合金、鋅合金、鎂合金和銅合金的鑄件。在一些地方，也在詴驗黑色金屬壓鑄。壓鑄件產品中占最大比重的是鋁合金鑄件，占30%--50%；其次為鋅合金鑄件；銅合金鑄件只占壓鑄件總產量的1%--2%。應用最多的是汽車、拖拉机制造工業；其次是儀表制造和電子儀器工業；此外還有農業机械、國防工業、計算机、醫療机械制造業中，壓力鑄造也用得較多。用壓鑄方法生產最大鋁合金鑄件重量可達50KG，鑄件最大直徑2米，最輕的壓鑄件只有几克。用壓鑄生產的零件有發動机气缸体、气缸蓋、變速箱、發動机罩、儀表和照相机的殼体和支架、管接頭、齒輪等。 第一章壓鑄的基本概念 一、壓鑄的定義 壓鑄根据其發展過程，各個時期的定義有所不同，目前壓鑄行業普遍接受的壓鑄定義為：在高壓下，將熔融金屬壓入精密的金屬模具內，在短時間內獲得高精度且良好鑄造表面的鑄件，這其中包含了下述的几個要素： 1.制成精密的金屬壓鑄模具； 2.配以可以開閉模具和可以壓入金屬溶液的裝置； 3.將鋁液以高壓方式壓入封閉的模具內； 4.冷卻后將模具打開； 5.可將鑄件從模具型腔內自動頂出的裝置； 6.反复進行上述過程動作且大批量生產。 二、壓鑄工藝過程 壓鑄工藝流程可用下圖來簡略地表示： 三、壓鑄的特點 (一)与其它鑄造方法相比，壓力鑄造有以下几方面优點： 1.鑄件的尺寸精度高，尺寸偏差小后續加工少； 2.表面光滑，可獲得良好的光洁度； 3.可以壓鑄形狀复雜的薄壁鑄件；
4.在壓鑄中可嵌鑄其它材料(如電熱管)的零件； 5.設計自由度大，可降低后續加工費用； 6.具有高的生產率，過程易于自動化，一般冷壓室壓鑄机平均每班可壓鑄600~700模次，我們公司201PH机种最高記錄為1692模此/班2人。 (二)壓鑄的主要特點： 1.壓鑄時由于液体金屬在腔內的流動速度极高，液流會包住大量空气，最后以气孔形式留在鑄件中，所以用一般壓鑄方法得到的鑄件不能進行較多余量的机械加工。但鑄孔并不是不可以改善，通過改進模具設計、成型工藝，可大幅度減少鑄孔的產生。 2.對內凹复雜的鑄件，壓鑄最為困難； 3.高熔點合金(如銅、黑色金屬)壓鑄時壓鑄模具壽命低； 4.不宜小批量生產，因壓鑄模具制造成本高，壓鑄机生產效率高，小批量生產經濟上不合理。 第二章壓鑄机的基本构造 一、壓鑄机的种類 壓鑄机一般分為熱壓室壓鑄机和冷壓室壓鑄机兩大類。冷壓室壓鑄机按其壓室結构和布置方式分為臥式壓鑄机和立式壓鑄机兩种，臥式壓鑄机液体金屬進入型腔流程壓力損失小，有利于傳遞最終壓力，便于提高比壓，故使用最廣。 二、這里介紹的是我們公司選用的臥式冷室壓鑄机的結构。 壓鑄机主要有開合模結构，壓射結构，動力系統和控制系統等組成。 (一)合模机构： 開合模及鎖模机构統稱為合模机构，是帶動壓鑄模的活動模部分進行壓鑄的開合机构。推動活動模合模的力稱為合模力。由于充填時壓力的作用，合攏的壓鑄模仍有被脹開的可能，故合模机构有鎖緊壓鑄模的作用，鎖緊壓鑄模的力稱為鎖模力，一般鎖模力等于或小于壓鑄机額定合模力的85%，開模力為鎖模力的1/8—1/16，隨机种而异。 合模机构的傳動形式包括動力式(即全液壓式)和机械式兩种。而机械式又分為曲肘式、斜模式和混合式三种，我們公司壓鑄机采用得是曲肘式。此机构由三塊座板組成，并且用四根導柱將其串聯起來，中間是活動模板，由合模缸的活塞杆經過曲肘机构來帶動，動作過程如下：當液壓軸進入合模缸時，推動合模活塞帶動連杆，使三角形鉸鏈擺動。通過力臂將力傳給動模，產生合模動作，要求活動模和固定模閉合時成一直線，亦稱為“死點”，即利用這個“死點”進行鎖模。 (1)合模力大，曲肘連杆系統可將合模缸推力放大16—26倍，這樣合模缸直徑可大大減小，同時高壓油的耗量也顯著減少。 (2)運動特性好合模速度快，在合模中曲肘离“死點”越近，動模移動速度越慢，使活動模与固定模緩慢閉合；同樣在剛開模時，動模運動速度也慢，這利于防止開模時將產品拉裂，也有利于頂出鑄件。 (3)合模机构剛性大。 (4)控制系統簡單 曲肘合模机构缺點是對曲肘系統的轉軸和軸套材料，加工精度和潤滑要求高。 (二)壓射机构 壓射机构是實現壓鑄工藝的關鍵部分，它的結构性能決定了壓鑄過程中的壓射速度、增壓時間等主要參數。
铸造工艺学
一、名词解释 铸造：采用熔炼方法，将金属熔化成液态在砂型、陶瓷型、金属型等铸型中直接成形的加工方法。 铸造工艺学：是研究铸件成形方法的一门学科，包括铸造工艺方案及参数设计、铸型材料和铸造方法、铸型及芯的制造、合金熔体充型的过程及原理与浇注系统设计、补缩系统原理及设计。 技术审查：审查零件工艺性、生产条件是否能满足铸造零件的规模、精度要求和技术要求。 零件的工艺性：零件的结构是否合理如铸件壁厚分布是否合理、厚度是否大于最小壁厚，铸件壁的联结处的联结方式是否合理，薄厚壁是否均匀过渡，拐角处是否圆角过渡，是否利于起模，是否有利于清砂。 浇注位置：浇注时铸件在铸型中所处的具体位置。 铸造工艺参数：指需要确定的工艺数据，具体包括铸造线收缩率、机械加工余量、拔模斜度、最小铸出尺寸、工艺补正量、分型负数、分芯负数和反变形量。 铸造线收缩率:指铸件在凝固过程中所产生的长度方面的缩小，表达式为％模件 模100L L -L ?=ε 机械加工余量：指在铸件加工表面上留出的，准备切去的铸件表层厚度。往往和铸件尺寸公差配合使用。加工余量值由两部分构成，一部分是尺寸公差CT 值，另一部分为要求的铸件机械加工余量RMA 值。 起模斜度：为了利于起模或脱芯，在模样或芯盒的出模方向设有一定的斜度，以避免损坏铸型和芯子。 最小铸出孔及槽：对于一些较小的孔和槽，如果采用铸造方法生成，往往会产生问题，如：精度、粘砂，有时铸出的孔和槽产生偏差后再用机加工方法校正反而不如直接铸死再进行机加工，故通常采用的方法是不将较小的孔和槽铸出。 工艺补正量：有时模样和芯盒的尺寸准确无误，但是铸出工件的尺寸仍不符合图样要求，对于这种情况通常采用工艺补正的方法解决。 分型负数：分型面在制造过程中往往因为修整、烘烤等原因以及防止跑火在合箱时在分型面上铺垫的石棉绳、泥条或油灰条等，这样在分型面处增加了铸件尺寸，为了保证铸件尺寸精度，通常采用在分型面处减去一定的模样尺寸。通常与铸件大小、工艺习惯以及铺垫材料有关。 反变形量：铸件在造型以及成形过程中发生翘曲、收缩等现象使得铸件产生变形。在工艺设计时，需要设置一个反变形量，使得铸件在成形后减少乃至消除变形。 吃砂量：模样或者铸型内腔内外表面与砂箱的内壁、顶面、底面或箱挡之间的距离；型腔之间的最小间距；芯骨至砂芯表面的砂层厚度。 铸型材料：包括永久型材料和造型材料。永久型材料一般用于永久型铸型，采用导热性良好、力学性能好的金属、合金或石墨等材料制成。 造型材料:砂型铸造中铸型和砂芯所用的材料，包括铸造用砂、粘结剂、涂料和其他辅助材料。 铸造用砂的热物理特征：比热、导热性、蓄热特性和热膨胀性。 蓄热系数：λρc b =，c 为材料的比热，λ为材料的导热系数，ρ为材料的密度。蓄热系数越大，铸件冷却速度越快，材料的结晶组织越细。
铸造工艺流程介绍
铸造生产的工艺流程 铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序： 1）生产工艺准备，根据要生产的零件图、生产批量和交货期限，制定生产工艺方案和工艺文件，绘制铸造工艺图； 2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备； 3）造型与制芯； 4）熔化与浇注； 5）落砂清理与铸件检验等主要工序。 成形原理 铸造生产是将金属加热熔化，使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在重力或外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）的一种金属成形方法。 图1 铸造成形过程
铸件一般作为毛坯经切削加工成为零件。但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求，直接作为零件使用。 型砂的性能及组成 1、型砂的性能 型砂（含芯砂）的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等。2、型砂的组成 型砂由原砂、粘接剂和附加物组成。铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等。铸造用粘接剂有粘土（普通粘土和膨润土）、水玻璃砂、树脂、合脂油和植物油等，分别称为粘土砂，水玻璃砂、树脂砂、合脂油砂和植物油砂等。为了进一步提高型（芯）砂的某些性能，往往要在型（芯）砂中加入一些附加物，如煤份、锯末、纸浆等。型砂结构，如图2所示。 图2 型砂结构示意图 工艺特点 铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。与其它加工方法相比，铸造工艺具有以下特点：1）铸件可以不受金属材料、尺寸大小和重量的限制。铸件材料可以是各种铸铁、铸钢、铝合金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克，大到数百吨；铸件壁厚可以从0．5毫米到1米左右；铸件长度可以从几毫米到十几米。 2）铸造可以生产各种形状复杂的毛坯，特别适用于生产具有复杂内腔的零件毛坯，如各种箱体、缸体、叶片、叶轮等。 3）铸件的形状和大小可以与零件很接近，既节约金属材料，又省切削加工工时。 4）铸件一般使用的原材料来源广、铸件成本低。 5）铸造工艺灵活，生产率高，既可以手工生产，也可以机械化生产。 铸件的手工造型 手工造型的主要方法 砂型铸造分为手工造型（制芯）和机器造型（制芯）。手工造型是指造型和制芯的主要工作均由手工完成；机器造型是指主要的造型工作，包括填砂、紧实、起模、合箱等由造型机完成。泊头铸造工量具友介绍手工造型的主要方法： 手工造型因其操作灵活、适应性强，工艺装备简单，无需造型设备等特点，被广泛应用于单件小批量生产。但手工造型生产率低，劳动强度较大。手工造型的方法很多，常用的有以下几种： 1．整模造型 对于形状简单，端部为平面且又是最大截面的铸件应采用整模造型。整模造型操作简便，造型时整个模样全部置于一个砂箱内，不会出现错箱缺陷。整模造型适用于形状简单、最大截面在端部的铸件，如齿轮坯、轴承座、罩、壳等（图2）。
铝材连续铸轧工艺的设计技术操作详细说明
连续铸轧工艺技术规程 目录 1.目的及适用围 2.连续铸轧工艺流程 3.熔炼工艺技术规程 4.精练工艺技术规程 5.铸轧工艺技术规程 6.供料嘴组装工艺技术规程 7.液化气喷涂工艺技术规程 8.炉外除气工艺技术规程 9.附件: 9.1化学成分控制标准 9.2轧辊磨削工艺技术要求 9.3烘炉制度、洗炉制度 9.4废料分级标准 9.5试样切取要求
连续铸轧工艺技术操作规程 1目的及适用围 1.1 目的:规工艺操作,保证产品质量。 1.2 适用围: 本规程适用于?960X1850mm倾斜式铸轧机连续铸轧工艺技术规程。 2 连续铸轧工艺流程 连续铸轧的原料为:铝锭、铝水、待回炉废料，成品为铸轧带材。其生产工艺流程如下： 铝锭、铝水、待回炉废料---熔炼及配料——精练—铸轧—成品铸轧卷 3 熔炼工艺技术规程 3.1、连续铸轧的原料为：铝水、铝锭、待回炉废料、中间合金、易挥发合金。 3.2、熔炼炉装炉顺序为：小片料---板片料----难熔难挥发合金---铝水---易挥发合金。 3.3、各种炉料应均匀平坦分布在炉子中央或稍靠近烟道及烧咀大火交叉处，同时不可堵住喷嘴。 3.4、使用电解铝水时必须配入30%～35%的冷料。 3.5、装炉炉料应干净，无油污、无杂质、无水分等。 3.6、按要求进行配料和装炉。加料要迅速，以尽量减少炉热量损失，同时
计算各种牌号废杂料的化学成分及用量。 3.7、当炉料化平后应立即对熔体进行搅拌，加快固体料熔化速度并向炉均匀撒入一层覆盖剂，用量为1kg/t.Al. 3.8、炉料完全融化完毕后进行取样分析，式样在炉子中间部位舀取，取样勺距炉底约100mm，式样在两个炉门共取两个，进行炉前分析，（最终试样以溜槽中所取为准）如果计算值与试样成份差值大于20%时应重新搅拌取样。 3.9、根据炉前分析结果进行配料，加入合金时要分别在两个炉门向不同位置加入，加入合金时铝液温度不得低于720℃。 3.10、向表面撒一层覆盖剂用量为20 kg，关闭炉门进行保温，准备倒炉。 3.11、倒炉时铝液温度控制在740℃～750℃（测量前应充分搅拌熔体，保证炉熔体温度均匀），温度测量采用在两个炉门分别取三点的平均值。 3.12、倒炉过程中导流流槽要加盖一层石棉毯，以防热量损失。 3.13、倒炉前后要对熔炼、保温炉导流口、导流竖管及倒流流槽进行检查清理，倒流流槽刷滑石粉。 3.14、倒炉结束后应清理炉铝渣。 3.15、倒炉时间不大于30分钟。 3.16、精炼完毕静置10～15分钟将表面浮渣扒净，扒渣应干净彻底，然后均匀撒入一层覆盖剂用量为20kg。 3.17、保温炉熔体温度控制在730℃～740℃之间。
材料成型原理复习题
综合测试题一 模具寿命与材料成形加工及材料学 一、填空题（每小题2分，共20分） 1. 目前铸造成形技术的方法种类繁多按生产方法分类，可分为砂型铸造和特种铸造。 2. 在铸造生产中，细化铸件晶粒可采用的途径有增加过冷度、采用孕育处理和附加振动。 3. 铸铁按碳存在形式分灰铸铁、可锻铸铁、球墨铸铁、蠕墨铸铁等。 4. 合金在铸造时的难易程度的衡量指标合金的流动性和收缩。 5. 合金的流动性主要取决于它本身的化学成分。 6. 压力加工的加工方法主要有：冲压、锻造、轧制、拉拔和 挤压等。 7. 合金的流动性常采用浇注螺旋型标准试样的方法来衡量， 8. 流动性不好的合金容易产生浇不足、冷隔、气孔、夹渣等缺陷。 9. 液态金属的充型能力主要取决于金属的流动性，还受外部条件如浇注温度、充型压力、铸型结构和铸型材料等因素的影响,是各种因素的综合反映。 10.金属由浇注温度冷却到室温经历了液态收缩、凝固收缩和固态收缩三个相互关联的收缩阶段。 11.液态收缩和凝固收缩是铸件产生缩孔和缩松的基本原因。固态收缩对铸件的形状和尺寸精度影响很大，是内应力、变形和裂纹等缺陷产生的基本原因。 12.铸造中常产生的铸造缺陷有缩孔、缩松、浇不足、裂纹、内应力、夹渣和夹砂等 13. 特种铸造相对于砂型铸造的两类特点：型模的革新和充型方式的变更。 14.常用特种铸造方法金属型铸造、压力铸造、离心铸造、消失模铸造和熔模铸造、壳型铸造等。 15.衡量金属锻造性能的两个指标塑性和变形抗力。 16.自由锻造常用设备空气锤和水压机。 17.自由锻的基本工序包括镦粗、拔长、冲孔、弯曲、切割、扭转和错移等。
18.镦粗的变形特点横截面积变大，长度变短普通拔长的变形特点横截面积变小，长度变长芯轴拔长的变形特点内孔直径不变，长度变长，壁厚变薄。 19.锻造温度范围是指始锻温度与终锻温度之差。后者过低易产生加工硬化现象。 20. 锤上模锻的实质金属在模膛内成形和变形阻力大，变形不均匀。 21. 模膛的分类制坯模膛和模锻模膛。 22. 板料冲压中分离工序有冲孔、落料、剪切和修整等。变形工序有拉深、弯曲、翻边和成形等。 23. 电弧燃烧实质是指电弧的产生、运动和消失的动态平衡。 24. 电弧分为阴极区、阳极区和弧柱区三个区。 25. 直流电焊机正接极是指焊件接正极，焊条接负极。 26. 焊接冶金过程的特点反应温度高、接触面积大、冷却速度快。 27. 焊接接头是指焊缝和热影响区。焊接热影响区包括熔合区、过热区、正火区、部分相变区和再结晶区。 28. 焊接应力和变形产生的原因对焊缝区不均匀的加热和冷却。 29. 焊接变形的几种形式收缩变形、角变形、弯曲变形、扭曲变形和波浪形变形等。 30.焊接变形矫正方法机械矫正法和火焰矫正法。 31. 焊接性主要指结合性能和使用性能。 32. 估算材料焊接性常采用的方法碳当量法。 33. 焊接方法按照连接形式不同可以分为压焊、熔焊、和钎焊。 34. 埋弧自动焊使用连续送进的焊丝相当于焊条，颗粒状的焊剂相当于药皮。 35. 氩弧焊的分类熔化极电弧焊和不熔化极电弧焊。 36. 电阻焊的分类点焊、缝焊、和对焊。 37. 钎焊的分类软钎焊和硬钎焊。 二、选择题（每小题1分，共10分） 1. 式样拉断前承受的最大拉应力称为（B）。
连续铸轧技术综述

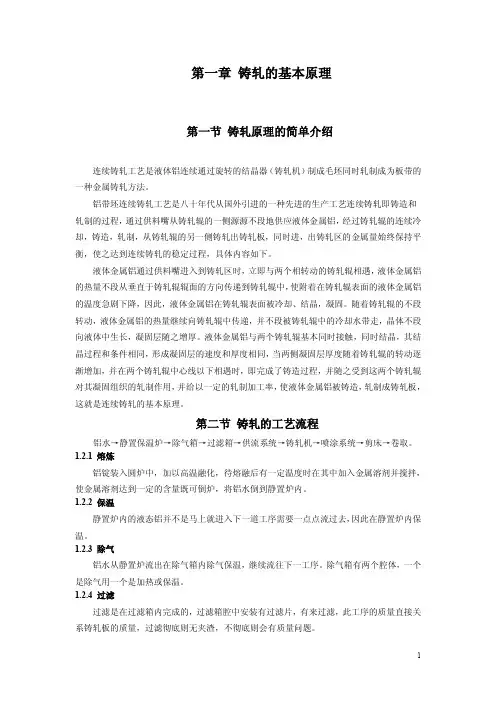

连续铸轧技术综述 摘要：本文简述了连续铸轧技术基本原理、双辊式薄带连续铸轧工艺特点，并讨论了一些工艺参数对铸轧坯料质量的影响。介绍了连续铸轧技术当前国内外发展应用现状，在此基础上展望了连续铸轧技术的难点及未来研究方向。 1.前言 19 世纪中叶，Henry Bessemer 发明了双辊铸轧薄带技术，并将此技术进行专利申请，之后各国科研人员便开始对这项技术进行研究。随着这些年来其他相关领域的技术的持续发展，这一设想才变为现实。双辊式薄带铸轧技术是目前最热门、最有潜力的技术，近几十年这一技术在实验室才得以实现。一些发达国家对双辊铸轧技术的研究处于领先地位，已经率先实现工业化生产。相对于发达国家来说，我国的发展速度较为缓慢，对该技术的研究仍处于实验室生产阶段。双辊式连续铸轧薄带是以液态金属为原料，将其倒入旋转方向相反的两个铸轧辊之间，并以铸轧辊为结晶器，用液态金属直接生产金属薄带的一个完整的生产过程。其工艺特点是将铸造和轧制这两道工序在同一台设备上实现合二为一，与传统热轧工艺相比减少了工序，简化了生产设备，降低了生产成本，节约了能源。因此，这一项技术的研究在工业合金板材生产中十分重要。 2.双辊式薄带铸轧技术的发展概况 2.1 国内铸轧技术的发展 从 20 世纪 50 年代至今，我国的科研人员就一直对薄带铸轧技术进行研究工作。在经历了几十年的科研努力后，我国已经将双辊薄带连铸技术实现了实验室内的生产，目前正在向其工业化生产进行努力。我国国内的洛阳铜业有限公司，首次实现了双辊薄带铸轧技术的商业化开发[1]，并于 2005 年试验性地轧制出了变形镁合金薄带。 1960 年前后，经过东北大学与其他研究机构的努力合作，在长春建立了双辊式薄带铸轧生产试验线，并且成功地铸轧出了碳素钢、硅钢和高速钢板带，在这些实验中，高速钢的成果比较理想。 我国前两台双辊式异径铸机都是由东北大学在上世纪 80 年代设立完毕，且东北大学的研究者分别用此设备成功的铸出了能加工出合格工具的高速钢薄带原材料。在之后几年时间里，同时也在国家政策的扶持下，东北大学又建立了两条不同的试验线，分别是一条异径双辊连铸薄带试验线以及一条等径双辊薄带铸轧试验线，这两条试验线同时也分别成功地铸出了 W6 高速钢薄带以及厚度为1mm-5mm
铸造成型原理重点知识总结
第一章 1、可以通过哪些途径来研究液态金属的结构？ ①间接方法：通过固---液、固---气态转变后，一些物理性质的变化判断液态的原子结合情况。 ②直接方法：通过液态金属的X射线或中子线的结构分析研究液体的原子排列情况。 2、如何理解液态金属的“远程无序”“进程无序”结构？ 从X射线衍射分析对液态金属铝结构的认识中可以看到，液态铝中的原子排列在几个原子间的小范围内，与其固态铝原子的排列基本一致，呈现一定的规则排列，而距离远的原子排列就不同于固态？了表现为无序状态，称为“远程无序”“进程无序”结构。 3.试阐释实际液态金属的结构及能量结构及浓度等三种起伏特征 处于热运动的原子能量有高有低，同一原子的能量也随时间不停变化，时高时低，这种现象称为“能量起伏”。另外，液态金属中存在由大量不停“游动”着原子团组成，原子集团不断分化组合，这种现象称为“结构起伏”。由于同种元素及不同元素之间的原子结合力是不同的，即游动集团之间存在着成分不均匀性，称之为“浓度起伏”。 4.液态金属黏涝性的本质及影响因素有哪些方面？ 本质：是质点间结合力的大小，即原子间做相对运动时产生的阻力。影响因素：①温度。②熔点。③夹杂。 5、影响充型能力的因素及提高充型能力的措施都有哪些？ （1）金属性能方面的因素：①合金的化学成分。②结晶潜热。③金属的热处理性能（比热容，密度和热导率）④黏度。⑤表面张力。措施：①正确选择合金成分。②合理的熔炼工艺。 （2）铸型性质方面的因素：①铸型的蓄热系数。②铸型的温度。③铸型中的气体。措施：①适当降低型砂中的含水量和发气物质的含量。②提供砂型的透气性。 （3）浇筑方面的因素：①浇筑的温度。②充型压头。③浇筑系统的结构。措施：①在一定范围内提高温度。②增发液态金属在流动方向上所受的压力。③铸件结构方面的因素是铸件的折算厚度和复杂程度。 6、你认为可以采用哪些工艺措施来提高该铸件的成品率？ ①利用高温出炉低温浇筑工艺。②预热铸型。③增加金属液静压头。④分析浇筑系统，合理安排内浇道在铸件上的位置，选择恰当的浇筑系统结构和各组元的断面积，尽量简化浇筑系统。⑤选择正确的浇筑位置。⑥适当提高浇筑温度。 7、铸件的凝固方式及其影响的因素？ 铸件凝固方式：①逐渐凝固方式。②体积凝固方式。③中间凝固方式。影响因素：凝固区域的宽度，即铸件的凝固方式是由合金的结晶温度范围ΔT与温度降低ξt（可以近似的表示为温度梯度）的比值确定。 第二章 1、论述均质形核与非均质形核之间的区别与联系，并分别从临界形核半径，形核功这两个方面阐述外来衬底的湿润能力对临界形核过冷度的影响。 区别与联系：相同点1）形核的驱动力和阻力相同；2）临界晶核半径相等；3）形成临界晶核需要临界功；4)结构起伏和能量起伏是形核的基础；5）形核需要一个临界过冷度；6）形核率在达到极大值之前，随过冷度增大而增加；与均质性和相比，非均质性和的特点：1）非均质形核与固体杂质接触，减少了表面自由能的增加；2）非均质形核的晶核体积小，形核功小，形核所需结构起伏和能量起伏就小，形核容易，临界度过小；3）非均质形核时晶核形状和体积由临界晶核半径和接触角共同决定，临界晶核半径相同时，接触角越小，晶核体积越小，形核越容易；4）非均质形核的形核率随过冷度增加而增大，当超过极大值后下降。
砂型-压铸铸造工艺详解1
铸造（founding） 铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。铸造毛胚因近乎成形，而达到免机械加工或少量加工的目的降低了成本并在一定程度上减少了时间．铸造是现代机械制造工业的基础工艺之一。 铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。铸造工艺通常包括：①铸型（使液态金属成为固态铸件的容器）准备，铸型按所用材料可分为砂型、金属型、陶瓷型、泥型、石墨型等，按使用次数可分为一次性型、半永久型和永久型，铸型准备的优劣是影响铸件质量的主要因素；②铸造金属的熔化与浇注，铸造金属（铸造合金）主要有铸铁、铸钢和铸造有色合金；③铸件处理和检验，铸件处理包括清除型芯和铸件表面异物、切除浇冒口、铲磨毛刺和披缝等凸出物以及热处理、整形、防锈处理和粗加工等。 铸造工艺可分为三个基本部分，即铸造金属准备、铸型准备和铸件处理。铸造金属是指铸造生产中用于浇注铸件的金属材料，它是以一种金属元素为主要成分，并加入其他金属或非金属元素而组成的合金，习惯上称为铸造合金，主要有铸铁、铸钢和铸造有色合金。 金属熔炼不仅仅是单纯的熔化，还包括冶炼过程，使浇进铸型的金属，在温度、化学成分和纯净度方面都符合预期要求。为此，在熔炼过程中要进行以控制质量为目的的各种检查测试，液态金属在达到各项规定指标后方能允许浇注。有时，为了达到更高要求，金属液在出炉后还要经炉外处理，如脱硫、真空脱气、炉外精炼、孕育或变质处理等。熔炼金属常用的设备有冲天炉、电弧炉、感应炉、电阻炉、反射炉等。 不同的铸造方法有不同的铸型准备内容。以应用最广泛的砂型铸造为例，铸型准备包括造型材料准备和造型造芯两大项工作。砂型铸造中用来造型造芯的各种原材料，如铸造砂、型砂粘结剂和其他辅料，以及由它们配制成的型砂、芯砂、涂料等统称为造型材料造型材料准备的任务是按照铸件的要求、金属的性质，选择合适的原砂、粘结剂和辅料，然后按一定的比例把它们混合成具有一定性能的型砂和芯砂。常用的混砂设备有碾轮式混砂机、逆流式混砂机和叶片沟槽式混砂机。后者是专为混合化学自硬砂设计的，连续混合，速度快。 造型造芯是根据铸造工艺要求，在确定好造型方法，准备好造型材料的基础上进行的。铸件的精度和全部生产过程的经济效果，主要取决于这道工序。在很多现代化的铸造车间里，造型造芯都实现了机械化或自动化。常用的砂型造型造芯设备有高、中、低压造型机、抛砂机、无箱射压造型机、射芯机、冷和热芯盒机等。 铸件自浇注冷却的铸型中取出后，有浇口、冒口及金属毛刺披缝，砂型铸造的铸件还粘附着砂子，因此必须经过清理工序。进行这种工作的设备有抛丸机、浇口冒口切割机等。砂型铸件落砂清理是劳动条件较差的一道工序，所以在选择造型方法时，应尽量考虑到为落砂清理创造方便条件。有些铸件因特殊要求，还要经铸件后处理，如热处理、整形、防锈处
