高中物理必备知识点电磁振荡及总结

④电磁振荡与简谐运动的类比

(引导学生按课本提示的那样，将机械振动与电磁振荡进行比较，找出它们的共性和个性，从两种运动的相似、相异中加深对电磁振荡的认识。振荡过程中电场能和磁场能的转化。可通过与机械振动中动能和势能的转化对比来加深理解。突出从能量分析问题的主线。再利类比思维，启发学生思考电磁振荡是否也具有固有的振荡周期，为下一节教埋下伏笔。)

5、描述机械波的物理量

(1)波长定义：沿着波的传播方向，两个相邻的在振动过程中对平衡位置的位移总是相等的质点间的距离。单位：米，符号：λ。

演示，（观察演示仪器）：

①在横波中波长等于相邻两个波峰或波谷之间的距离；在纵波中波长等于相邻两个密部或疏部的中央之间的距离。

②质点振动一个周期，振动形式在介质中传播的距离恰好等于一个波长，即：振动在一个周期里在介质中传播的距离等于一个波长。

(2)波速定义：波的传播快慢，其大小由介质的性质决定的，在不同的介质中速度并不相同。

单位：米／秒符号：v

表达式：v＝λ／T=λf

(3)周期和频率：质点振动的周期又叫做波的周期(T)；质点振动的频率又叫做波的频率

(f)。波的振动周期和频率只与振源有关，与媒质无关。（媒质质点的振动都是受迫振动，所以周期同振源的周期）。

高中物理-电磁振荡练习

高中物理-电磁振荡练习 ● 练案● 当堂检测 A 组（反馈练） 1.在LC 振荡电路中,当电容器上的电荷量最大时( ). A ．振荡电流达到最大 B ．电容器两极板间的电压最大 C ．电场能恰好全部转化为磁场能 D ．磁场能恰好全部转化为电场能 2.如图1所示，平行板电容器和电池组相连。用绝缘工具将电容器两板间的距离逐渐增大的过程中，关于电容器两极板间的电场和磁场，下列说法中正确的是（） A ．两极板间的电压和场强都将逐渐减小 B ．两极板间的电压不变，场强逐渐减小 C ．两极板间将产生顺时针方向的磁场 D ．两极板间将产生逆时针方向的磁场 3.如图2所示，由A 板上电量随时间变化图象可知（） A ．a 、c 两时刻电路中电流最大，方向相同 B ．a 、c 两时刻电路中电流最大，方向相反 C ．b 、d 两时刻电路中电流最大，方向相同 D ．b 、d 两时刻电路中电流最大，方向相反 4在LC 振荡电路中，某一时刻电容器两极板间的电场线方向和穿过线圈的磁感线方向如图3所示，这时有（） A ．电容器正在放电 B ．电路中电流强度在减小 C ．磁场能正在转化为电场能 D ．线圈中产生的自感电动势正在增大 B 组（拓展练） 1.如图4所示为某时刻LC 振荡电路中电容器中电场的方向和电流的方向,则下列说法中正确的是( ). 图2 图3 图4

A ．电容器正在放电 B ．电感线圈的磁场能正在减少 C ．电感线圈中的自感电动势正在阻碍电流的减小 D ．电容器的电场能正在增加 2.右图5所示的LC 振荡电路中,电容器极板所带电荷从最大变化到零经历的最短时间是( ) A ．LC 4π B ．L C 2π C ．LC π D ．LC 2π 3.在LC 振荡电路里产生振荡电流的过程中，电容器极板上的电荷，通过线圈的电流，以及跟电流和电荷相联系的______场和______场都发生________变化，这种现象叫做___________。 4．有一LC 振荡电路，如图6所示，当电容调节为C 1=200pF 时，能产生频率为f 1=500kHz 的振荡电流，要获得频率为f 2=1.0×103 kHz 的振荡电流，则可变容器应调为多大？（设电感L 保持不变）【参考答案】 A 组（反馈练） 1.BD 2.BD 3.D 解析：可由各时刻电容器A 板的带电量变化情况，判断出与之对应的充放电状态，再由A 板的带电性质从充放电状态判断出电流方向． 4. BCD 解析：根据安培定则可知LC 回路的电流方向为顺时针，所以正在给电容器充电，因此电流强度逐渐减小，磁场能正在转化为电场能，由于电流强度的变化率在逐渐增大，所以产生的自感电动势正在增大，故答案为BCD 。 B 组（拓展练） 1. BCD 2.B 3.磁；电；周期性；电磁振荡 4．解析：根据公式LC f π21 =由于电感L 保持不变所以1 221C C f f = 所以122212C f f C ==50pF 图6 图5

高中物理电磁感应综合问题

电磁感应综合问题电磁感应综合问题，涉及力学知识（如牛顿运动定律、功、动能定理、动量和能量守恒定律等）、电学知识（如电磁感应定律、楞次定律、直流电路知识、磁场知识等）等多个知识点，其具体应用可分为以下两个方面：（1）受力情况、运动情况的动态分析。思考方向是：导体受力运动产生感应电动势→感应电流→通电导体受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……，周而复始，循环结束时，加速度等于零，导体达到稳定运动状态。要画好受力图，抓住a=0时，速度v达最大值的特点。（2）功能分析，电磁感应过程往往涉及多种能量形势的转化。例如：如图所示中的金属棒ab沿导轨由静止下滑时，重力势能减小，一部分用来克服安培力做功转化为感应电流的电能，最终在 R上转转化为焦耳热，另一部分转化为金属棒的动能．若导轨足够长，棒最终达到稳定状态为匀速运动时，重力势能用来克服安培力做功转化为感应电流的电能，因此，从功和能的观点人手，分析清楚电磁感应过程中能量转化的关系，往往是解决电磁感应问题的重要途径．【例1】如图1所示，矩形裸导线框长边的长度为2l，短边的长度为l，在两个短边上均接有电阻R，其余部分电阻不计，导线框一长边

及x 轴重合，左边的坐标x=0，线框内有一垂直于线框平面的磁场，磁场的感应强度满足关系)sin(l x B B 20π=。一光滑导体棒AB 及短边平行且及长边接触良好，电阻也是R ，开始时导体棒处于x=0处，从t=0时刻起，导体棒AB 在沿x 方向的力F 作用下做速度为v 的匀速运动，求：（1）导体棒AB 从x=0到x=2l 的过程中力F 随时间t 变化的规律；（2）导体棒AB 从x=0到x=2l 的过程中回路产生的热量。答案：（1）)()(sin v l t R l vt v l B F 203222220≤≤=π （2）R v l B Q 32320= 【例2】如图2所示，两条互相平行的光滑金属导轨位于水平面内，它们之间的距离为l =0.2m ，在导轨的一端接有阻值为R=0.5Ω的电阻，在x ≥0处有一及水平面垂直的均匀磁场，磁感强度B=0.5T 。一质量为m=01kg 的金属杆垂直放置在导轨上，并以v 0=2m/s 的初速度进入磁场，在安培力和一垂直于杆的水平外力F 的共同作用下作匀变速直线运动，加速度大小为a=2m/s 2，方向及初速度方向相反，设导轨和金属杆的电阻都可以忽略，且接触良好。求：（1）电流为零时金属杆所处的位置；（2）电流为最大值的一半时施加在金属杆上外力F 的大小和方向；（3）保持其他条件不变，而初速度v 0取不同值，求开始时F 的方

高二物理电磁学综合试题

高二物理电磁学综合试题第Ⅰ卷选择题一.选择题：（本题共10小题，每小题3分，共30分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全对得3分，漏选得1分，错选、不选得0分）１、下列说法不符合．．．物理史事的是（）Ａ、赫兹首先发现电流能够产生磁场，证实了电和磁存在着相互联系Ｂ、安培提出的分子电流假说，揭示了磁现象的电本质Ｃ、法拉第在前人的启发下，经过十年不懈的努力，终于发现电磁感应现象Ｄ、19世纪60年代，麦克斯韦建立了完整的电磁场理论，并预言了电磁波的存在２、图1中带箭头的直线是某电场中的一条电场线，在这条直线上有a、b两点，若用 E a、E b表示a、b两点的场强大小，则（）Ａ、a、b两点的场强方向相同Ｂ、电场线是从ａ指向ｂ，所以有E a＞E b Ｃ、若一负电荷从b点逆电场线方向移到ａ点，则电场力对该电荷做负功Ｄ、若此电场是由一负点电荷所产生的，则有E a＜E b ３、质量均为ｍ、带电量均为＋ｑ的Ａ、Ｂ小球，用等长的绝缘细线悬在天花板上的同一点，平衡后两线张角为２θ，如图２所示，若Ａ、Ｂ小球可视为点电荷，则Ａ小球所在处的场强大小等于（）Ａ、mgsinθ/q Ｂ、mgcosθ/q Ｃ、mgtgθ/q Ｄ、mgctgθ/q ４、如图３所示为某一LC振荡电路在某时刻的振荡情况，则由此可知，此刻（）Ａ、电容器正在充电Ｂ、线圈中的磁场能正在增加Ｃ、线圈中的电流正在增加Ｄ、线圈中自感电动势正在阻碍电流增大是（） A、它的频率是50H Z Ｂ、电压的有效值为311V Ｃ、电压的周期是 002s Ｄ、电压的瞬时表达式是u=311 sin314t v 图３－311 311 u/v 0 1 2 t/10－2s 图４ａｂ图１ B 图２ A θθ q q

高考必备：高中物理电场知识点总结大全

高中物理电场知识点总结大全 1. 深刻理解库仑定律和电荷守恒定律。（1）库仑定律：真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的二次方成反比，作用力的方向在它们的连线上。即：其中k为静电力常量，k=9.0×10 9 N m2/c2 成立条件：①真空中（空气中也近似成立），②点电荷。即带电体的形状和大小对相互作用力的影响可以忽略不计。（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心间距代替r）。（2）电荷守恒定律：系统与外界无电荷交换时，系统的电荷代数和守恒。 2. 深刻理解电场的力的性质。电场的最基本的性质是对放入其中的电荷有力的作用。电场强度E是描述电场的力的性质的物理量。（1）定义：放入电场中某点的电荷所受的电场力F跟它的电荷量q的比值，叫做该点的电场强度，简称场强。这是电场强度的定义式，适用于任何电场。其中的q为试探电荷（以前称为检验电荷），是电荷量很小的点电荷（可正可负）。电场强度是矢量，规定其方向与正电荷在该点受的电场力方向相同。（2）点电荷周围的场强公式是：，其中Q是产生该电场的电荷，叫场源电荷。（3）匀强电场的场强公式是：，其中d是沿电场线方向上的距离。 3. 深刻理解电场的能的性质。（1）电势φ：是描述电场能的性质的物理量。 ①电势定义为φ=，是一个没有方向意义的物理量，电势有高低之分，按规定：正电荷在电场中某点具有的电势能越大，该点电势越高。 ②电势的值与零电势的选取有关，通常取离电场无穷远处电势为零；实际应用中常取大地电势为零。

高中物理选修性必修第二册4.1电磁振荡-教案-人教版(2019)

电磁振荡【教学目标】 1．理解振荡电路和振荡电流的定义。 2．知道等幅振荡和减幅振荡概念。 3．会分析振荡电流变化过程中，电场能和磁场能的相互转化的规律，并会分析振荡电流在一个周期变化过程中，电容器上电荷的变化情况及电感线圈中电流大小和方向的变化情况。 4．理解振荡电流产生的原因及本质。【教学重难点】 1．通过实验总结概念：振荡电路、振荡电流、减幅振荡以及等幅振荡等。 2．分析LC回路中振荡电流的产生过程是本节的重点和难点，电磁振荡产生的物理过程较为抽象，所以重点放在电路中电场能和磁场能的相互转化规律。还必须明确回路电流与电容器板上电荷的变化情况恰好相反，电流增大，电荷减少；电流最大，电荷最小（为零），以及回路中各个物理量之间的变化规律。 3．理解振荡电流产生的原因及本质。【教学方法】举例、提问、小组实验、多媒体课件、讨论等。【实验器材】电容C、电感L、电流表G、电池组、导线、开关等【教学过程】（1）新课引入日常生活中打电话是通过什么传播实现信息交互？利用电磁波。简单举例生活中电磁波的应用，提出电磁波到底如何产生的？类比机械波，电磁波和机械波一样，产生需要一个波源。那么这个“波源”究竟是什么呢？复习回顾麦克斯韦电磁场理论：变化的电场产生磁场，变化的磁场产生电场。要产生电磁波，空间需要一个周期性变化的电场或磁场。那么如何才能产生这样一个周期性变化的电场或磁场呢？这就是今天我们学习的内容：电磁振荡。（2）新课教学 1．小组实验：介绍仪器：电容C、电感L、电流表G、电池组E 、晶体管振荡器、示波器。 c

实验过程：接入LC 电路，接着把开关扳到电池组一边，给电容器充电，稍后再把开关扳到线圈端，让电容器放电。（提醒学生注意观察电流表指针的变化）现象和分析：现象：电流表指针左右摆动。表明：电路中产生大小和方向做周期性变化的电流。引出概念：振荡电流——大小和方向交替变化的电流。振荡电路——能产生振荡电流的电路。（LC 振荡电路）传感器中的I-t 图像显示（进行能量补充后观察示波器波形）减幅振荡和等幅振荡 1．任何振荡电路中，总存在能量损耗，使振荡电流的振幅逐渐减少，叫做减幅振荡。（1）电阻热效应，部分能量转化为内能。（2）电磁辐射，部分能量以电磁波的形式辐射。 2．振荡电路中，若没有能量损耗，则振荡电流的振幅将不变，叫做等幅振荡。（1）回路电阻可忽略（2）电磁辐射可不计现象：若理想LC 回路，则产生的振荡电流按正弦规律周期性变化。表明：振荡电流实质就是高频的交流电。 2．分析振荡电流的产生过程（1）电场能与电容器上的电荷有关，q ↑、电场能E 电↑，q ↓、电场能E 电↓ （2）磁场能与流过线圈的电流有关，i ↑、磁场能E 磁↑，i ↓、磁场能E 磁↓ （3）q ↑、i ↓，q ↓、i ↑ （4）放电过程是电场能转换磁场能的过程。图1－1 0 t i 0 t i 图1－2

高中物理-电磁感应知识点汇总

电磁感应 1.★电磁感应现象：利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。（1）产生感应电流的条件：穿过闭合电路的磁通量发生变化，即ΔΦ≠0。（2）产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。（3）电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。 2.磁通量（1）定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：Φ=BS。如果面积S与B不垂直，应以B乘以在垂直于磁场方向上的投影面积S′，即Φ=BS′，国际单位：Wb 求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面；磁感线从面的正方向穿入时，穿过该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。 3.★楞次定律（1）楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割

磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便。（2）对楞次定律的理解 ①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。 ②阻碍什么---阻碍的是穿过回路的磁通量的变化，而不是磁通量本身。 ③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反；当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即“增反减同”。 ④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。（3）楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种： ①阻碍原磁通量的变化； ②阻碍物体间的相对运动； ③阻碍原电流的变化（自感）。 ★★★★4.法拉第电磁感应定律电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式E=nΔΦ/Δt 当导体做切割磁感线运动时，其感应电动势的计算公式为E=BLvsinθ。当B、L、v三者两两垂直时，感应电动势E=BLv。（1）两个公式的选用方法E=nΔΦ/Δt计算的是在Δt时间内的平均电动势，只有当磁通量的变化率是恒定不变时，它算出的才是瞬时电动势。E=BLvsinθ中的v 若为瞬时速度，则算出的就是瞬时电动势：若v为平均速度，算出的就是平均电动势。

高中物理电磁学和光学知识点公式总结大全

高中物理电磁学知识点公式总结大全来源:网络作者:佚名点击:1524次高中物理电磁学知识点公式总结大全一、静电学 1.库仑定律，描述空间中两点电荷之间的电力，，由库仑定律经过演算可推出电场的高斯定律。 2.点电荷或均匀带电球体在空间中形成之电场，导体表面电场方向与表面垂直。电力线的切线方向为电场方向，电力线越密集电场强度越大。平行板间的电场 3.点电荷或均匀带电球体间之电位能。本式以以无限远为零位面。 4.点电荷或均匀带电球体在空间中形成之电位。导体内部为等电位。接地之导体电位恒为零。电位为零之处，电场未必等于零。电场为零之处，电位未必等于零。均匀电场内，相距d之两点电位差。故平行板间的电位差。 5.电容，为储存电荷的组件，C越大，则固定电位差下可储存的电荷量就越大。电容本身为电中性，两极上各储存了+q与-q的电荷。电容同时储存电能，。 a.球状导体的电容，本电容之另一极在无限远，带有电荷-q。 b.平行板电容。故欲加大电容之值，必须增大极板面积A，减少板间距离d，或改变板间的介电质使k变小。二、感应电动势与电磁波 1.法拉地定律：感应电动势。注意此处并非计算封闭曲面上之磁通量。感应电动势造成的感应电流之方向，会使得线圈受到的磁力与外力方向相反。 2.长度的导线以速度v前进切割磁力线时，导线两端两端的感应电动势。若v、B、互相垂直，则 3.法拉地定律提供将机械能转换成电能的方法，也就是发电机的基本原理。以频率f 转动的发电机输出的电动势，最大感应电动势。变压器，用来改变交流电之电压，通以直流电时输出端无电位差。，又理想变压器不会消耗能量，由能量守恒，故 4.十九世纪中马克士威整理电磁学，得到四大公式，分别为 a.电场的高斯定律 b.法拉地定律 c.磁场的高斯定律 d.安培定律马克士威由法拉地定律中变动磁场会产生电场的概念，修正了安培定律，使得变动的电场会产生磁场。e.马克士威修正后的安培定律为 a.、 b.、 c.和修正后的e.称为马克士威方程式，为电磁学的基本方程式。由马克士威方程式，预测了电磁波的存在，且其传播速度。。十九世纪末，由赫兹发现了电磁波的存在。劳仑兹力。右手定则：右手平展，使大拇指与其余四指垂直，并且都跟手掌在一个平面内。把右手放入磁场中，若磁力线垂直进入手心（当磁感线为直线时，相当于手心面向N极），大拇指指向导线运动方向，则四指所指方向

高中物理十大难点之法拉第电磁感应定律

难点之七法拉第电磁感应定律一、难点形成原因 1、关于表达式t n E ??=φ 此公式在应用时容易漏掉匝数n ，实际上n 匝线圈产生的感应电动势是串联在一起的，其次φ?是合磁通量的变化，尤其变化过程中磁场方向改变的情况特别容易出错，并且感应电动势E 与φ、φ?、t ??φ的关系容易混淆不清。 2、应用法拉第电磁感应定律的三种特殊情况E=Blv 、ω221Bl E = 、E=nBs ωsin θ（或E=nBs ωcos θ）解决问题时，不注意各公式应用的条件，造成公式应用混乱从而形成难点。 3、公式E=nBs ωsin θ（或E=nBs ωcos θ）的记忆和推导是难点，造成推导困难的原因主要是此情况下，线圈在三维空间运动，不少同学缺乏立体思维。二、难点突破 1、φ、φ?、t ??φ同v 、△v 、t v ??一样都是容易混淆的物理量，如果理不清它们之间的关系，求解感应电动势就会受到影响，要真正掌握它们的区别应从以下几个方面深入理解。磁通量φ 磁通量变化量φ? 磁通量变化率t ??φ 物理意义磁通量越大，某时刻穿过磁场中某个面的磁感线条数越多某段时间穿过某个面的末、初磁通量的差值表述磁场中穿过某个面的磁通量变化快慢的物理量大小计算 ⊥=BS φ，⊥S 为与B 垂直的面积 12φφφ-=?，S B ?=?φ或B S ?=?φ t S B t ??=??φ 或t B S t ??=??φ 注意若穿过某个面有方向相反的磁场，则不能直接用⊥=BS φ，应考虑相反方向的磁通量相互抵消以后所剩余的磁通量开始和转过1800时平面都与磁场垂直，穿过平面的磁通量是不同的，一正一负，△φ=2 BS ，而不是零既不表示磁通量的大小，也不表示变化的多少，在φ—t 图象中用图线的斜率表示 2、明确感应电动势的三种特殊情况中各公式的具体用法及应用时须注意的问题 ⑴导体切割磁感线产生的感应电动势E=Blv ，应用此公式时B 、l 、v 三个量必须是两两相互垂直，若不垂直应转化成相互垂直的有效分量进行计算，生硬地套用公式会导致错误。有的注意到三者之间的关系，发现不垂直后，在不明白θ角含义的情况下用E=Blvsin θ求解，这也是不可取的。处理这类问题，最好画图找B 、l 、v 三个量的关系，如若不两两垂直则在图上画出它们两两垂直的有效分量，然后将有效分量代入公式E=Blv 求解。此公式也可

高中物理第三章电磁振荡电磁波第1节电磁振荡教学案教科版4

第1节电_磁_振_荡对应学生用书 P37 电磁振荡 [自读教材·抓基础] 1．振荡电流和振荡电路 (1)振荡电流：大小和方向都随时间做周期性迅速变化的电流。 (2)振荡电路：产生振荡电流的电路。 (3)LC 振荡电路：由线圈L 和电容器C 组成的电路，是最简单的振荡电路。 2．电磁振荡的过程 (1)放电过程：由于线圈的自感作用，放电电流由零逐渐增大，电容器极板上的电荷逐渐减小，电容器里的电场逐渐减弱，线圈的磁场逐渐增强，电场能逐渐转化为磁场能，振荡电流逐渐增大，放电完毕，电流达到最大，电场能全部转化为磁场能。 (2)充电过程：电容器放电完毕后，由于线圈的自感作用，电流保持原来的方向逐渐减小，电容器将进行反向充电，线圈的磁场逐渐减弱，电容器里的电场逐渐增强，磁场能逐渐转化为电场能，振荡电流逐渐减小，充电完毕，电流减小为零，磁场能全部转化为电场能。此后，这样充电和放电的过程反复进行下去。 3．电磁振荡的分类 (1)无阻尼振荡： 1.振荡电流是大小和方向都随时间做周期性迅速变化的电流。能够产生振荡电流的电路叫振荡电路，最简单的振荡电路是LC 振荡电路。 2．电容器放电过程中，极板上电量减少，电流增大，电场能逐渐转化为磁场能；电容器充电过程中，极板上电量增多，电流减小，磁场能逐渐转化为电场能。这种电场能和磁场能周期性相互转化的现象叫电磁振荡。 3．LC 振荡电路的振荡周期T ＝2πLC ，振荡频率f ＝1 2πLC 。

在LC 振荡电路中，如果能够及时地把能量补充到振荡电路中，以补偿能量损耗，就可以得到振幅不变的等幅振荡。 (2)阻尼振荡：在LC 振荡电路中，由于电路有电阻，电路中有一部分能量会转化为内能，另外还有一部分能量以电磁波的形式辐射出去，使得振荡的能量减小。 [跟随名师·解疑难] 1．各物理量变化情况一览表：工作过程 q E i B 能量转化 0→T 4 放电 q m →0 E m →0 0→i m 0→B m E 电→E 磁 T 4→T 2 充电 0→q m 0→E m i m →0 B m →0 E 磁→E 电 T 2 →3T 4 放电 q m →0 E m →0 0→i m 0→B m E 电→E 磁 3T 4→T 充电 0→q m 0→E m i m →0 B m →0 E 磁→E 电 2．振荡电流、极板带电荷量随时间的变化图像： (a)以逆时针方向电流为正 (b)图中q 为上极板的电荷量图3－1－1 3．变化规律及对应关系： (1)同步同变关系：

(完整版)高中物理电磁感应习题及答案解析

高中物理总复习 —电磁感应本卷共150分，一卷40分，二卷110分，限时120分钟。请各位同学认真答题，本卷后附答案及解析。一、不定项选择题：本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分，有选错或不答的不得分． 1．图12-2，甲、乙两图为与匀强磁场垂直放置的两个金属框架，乙图除了一个电阻为零、自感系数为L的线圈外，其他部分与甲图都相同，导体AB以相同的加速度向右做匀加速直线运动。若位移相同，则（） A．甲图中外力做功多B．两图中外力做功相同 C．乙图中外力做功多D．无法判断 2．图12-1，平行导轨间距为d，一端跨接一电阻为R，匀强磁场磁感强度为B，方向与导轨所在平面垂直。一根足够长的金属棒与导轨成θ角放置，金属棒与导轨的电阻不计。当金属棒沿垂直于棒的方向以速度v滑行时，通过电阻R的电流强度是（） A． Bdv R B．sin Bdv R θ C．cos Bdv R θ D． sin Bdv Rθ 3．图12-3，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间。将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场。已知制作这两只线框的铜质导线的横截面积之比是1:2.则拉出过程中下列说法中正确的是（）A．所用拉力大小之比为2:1 R v a b θ d 图12-1 M v B

B ．通过导线某一横截面的电荷量之比是1:1 C ．拉力做功之比是1:4 D ．线框中产生的电热之比为1:2 4．图12-5，条形磁铁用细线悬挂在O 点。O 点正下方固定一个水平放置的铝线圈。让磁铁在竖直面内摆动，下列说法中正确的是（） A ．在磁铁摆动一个周期内，线圈内感应电流的方向改变2次 B ．磁铁始终受到感应电流磁铁的斥力作用 C ．磁铁所受到的感应电流对它的作用力始终是阻力 D ．磁铁所受到的感应电流对它的作用力有时是阻力有时是动力 5. 两相同的白炽灯L 1和L 2，接到如图12-4的电路中，灯L 1与电容器串联，灯L 2与电感线圈串联，当a 、b 处接电压最大值为U m 、频率为f 的正弦交流电源时，两灯都发光，且亮度相同。更换一个新的正弦交流电源后，灯L 1的亮度大于大于灯L 2的亮度。新电源的电压最大值和频率可能是（） A ．最大值仍为U m ，而频率大于f B ．最大值仍为U m ，而频率小于f C ．最大值大于U m ，而频率仍为f D ．最大值小于U m ，而频率仍为f 6．一飞机，在北京上空做飞行表演．当它沿西向东方向做飞行表演时(图12-6)，飞行员左右两机翼端点哪一点电势高( ) A ．飞行员右侧机翼电势低，左侧高 B ．飞行员右侧机翼电势高，左侧电势低 C ．两机翼电势一样高 D ．条件不具备，无法判断 7．图12-7，设套在条形磁铁上的弹性金属导线圈Ⅰ突然缩小为线圈Ⅱ，则关于线圈的感应电流及其方向(从上往下看)应是( ) A ．有顺时针方向的感应电流 B ．有逆时针方向的感应电流 C ．有先逆时针后顺时针方向的感应电流 D ．无感应电流 8．图12-8，a 、b 是同种材料的等长导体棒，静止于水平面内的足够长的光滑平行导轨上，b 棒的质量是a 棒的两倍。匀强磁场竖直向下。若给a 棒以4.5J 的初动能，使之向左运动，不 L 1 L 2 图12-4 v 0 a b 图12-8 图12-6 S N O 图12-5 图12-7

高中物理电磁学经典例题

高中物理典型例题集锦 (电磁学部分) 25、如图22-1所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板的中央各有小孔M、N。今有一带电质点，自A板上方相距为d的P点由静止自由下落(P、M、N三点在同一竖直线上)，空气阻力不计，到达N点时速度恰好为零，然后按原路径返回。若保持两板间的电压不变，则： A.若把A板向上平移一小段距离，质点自P点下落仍能返回。 B.若把B板向下平移一小段距离，质点自P点下落仍能返回。 C.若把A板向上平移一小段距离，质点自P点下落后将穿过 N孔继续下落。图22-1 D.若把B板向下平移一小段距离，质点自P点下落后将穿过N 孔继续下落。分析与解：当开关S一直闭合时，A、B两板间的电压保持不变，当带电质点从M向N 运动时，要克服电场力做功，W=qU AB，由题设条件知：带电质点由P到N的运动过程中，重力做的功与质点克服电场力做的功相等，即：mg2d=qU AB 若把A板向上平移一小段距离，因U AB保持不变，上述等式仍成立，故沿原路返回，应选A。若把B板下移一小段距离，因U AB保持不变，质点克服电场力做功不变，而重力做功增加，所以它将一直下落，应选D。由上述分析可知：选项A和D是正确的。想一想：在上题中若断开开关S后，再移动金属板，则问题又如何(选A、B)。 26、两平行金属板相距为d，加上如图23-1(b)所示的方波形电压，电压的最大值为U0，周期为T。现有一离子束，其中每个离子的质量为m，电量为q，从与两板等距处沿着与板平行的方向连续地射入两板间的电场中。设离子通过平行板所需的时间恰为T(与电压变化周图23-1 图23-1(b)

高中物理专题练习电磁感应中的能量问题

电磁感应中的能量问题（2）例1.如图所示，光滑绝缘水平面上方有两个方向相反的水平方向匀强磁场，竖直虚线为其边界，磁场范围足够大，磁感应强度的大小分别为B1=B，B2=3B．竖直放置的正方形金属线框边长为l，电阻为R，质量为m．线框通过一绝缘细线与套在光滑竖直杆上的质量为M的物块相连，滑轮左侧细线水平．开始时，线框与物块静止在图中虚线位置且细线水平伸直．将物块由图中虚线位置由静止释放，当物块下滑h时速度大小为v0，此时细线与水平夹角θ=30°，线框刚好有一半处于右侧磁场中．（已知重力加速度g，不计一切摩擦）求：（1）此过程中通过线框截面的电荷量q （2）此时安培力的功率（3）此过程在线框中产生的焦耳热Q．例2.（多选）如图甲所示，在竖直平面内有一单匝正方形线圈和一垂直于竖直平面向里的有界匀强磁场，磁场的磁感应强度为B，磁场上、下边界AB和CD均水平，线圈的ab边水平且与AB间有一定的距离．现在让线圈无初速自由释放，图乙为线圈从自由释放到cd边恰好离开CD边界过程中的速度一时间关系图象．已知线圈的电阻为r，且线圈平面在线圈运动过程中始终处在竖直平面内，不计空气阻力，重力加速度为g，则根据图中的数据和题中所给物理量可得（） A．在0～t3时间内，线圈中产生的热量为 B．在t2～t3时间内，线圈中cd两点之间的电势差为零 C．在t3～t4时间内，线圈中ab边电流的方向为从b流向a D．在0～t3时间内，通过线圈回路的电荷量为例3.利用超导体可以实现磁悬浮，如图是超导磁悬浮的示意图。在水平桌面上有一个周长为L的超导圆环，将一块质量为m的永磁铁从圆环的正上方缓慢下移，由于超导圆环跟磁铁之间有排斥力，结果永磁铁悬浮在超导圆环的正上方h1高处平衡。（1）若测得圆环a点磁场如图所示，磁感应强度为B1，方向与水平方向成 θ1角，问此时超导圆环中电流的大小和方向？（2）在接下的几周时间内，人们发现永磁铁在缓慢下移。经过较长时间T 后，永磁铁的平衡位置在离桌面h2高处。有一种观点认为超导体也有很微小的电阻，只是现在一般仪器无法直接测得，超导圆环内电流的变化造成了永磁铁下移，并设想超导电流随时间缓慢变化的I2-t图，你认为哪张图相对合理，为什么？（3）若测得此时a点的磁感应强度变为B2，夹角变为θ2，利用上面你认为相对正确的电流变化图，求出该超导圆环的电阻？同步练习： 1.用两根足够长的粗糙金属条折成“「”型导轨，右端水平，左端竖直，与导轨等宽的粗糙金属细杆ab，cd和导轨垂直且接触良好．已知ab，cd杆的质量，电阻值均相等，导轨电阻不计，整个装置处于竖直向上的匀强磁场中．当ab杆在水平拉力F作用下沿导轨向右匀速运动时，cd杆沿轨道向下运动，以下说法正确的是（） A．cd杆一定向下做匀速直线运动 B．cd杆一定向下做匀加速直线运动 C．F做的功等于回路中产生的焦耳热与ab杆克服摩擦做功之和 D．F的功率等于ab杆上的焦耳热功率与摩擦热功率之和 2.如图所示，光滑绝缘水平面上，有一矩形线圈冲入一匀强磁场，线圈全部进入磁场区域时，其动能恰好等于它在磁场外面时的一半，设磁场宽度大于线圈宽度，那么()

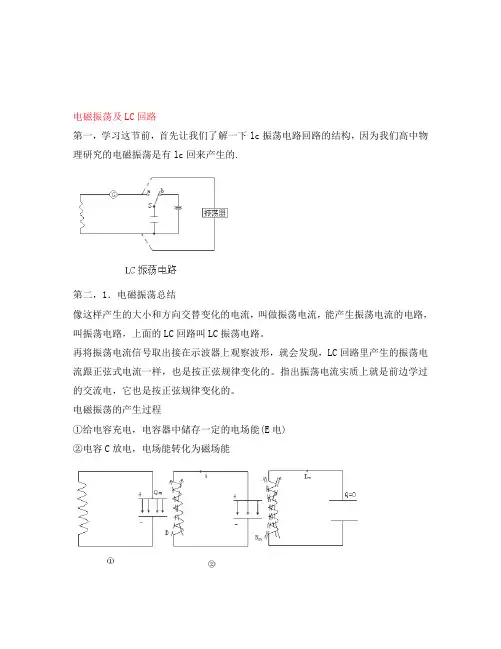

高中物理知识点整合电磁振荡及LC回路素材
