Proe基本设置

pro/e有关配置参数

◆Config.pro设臵方法：

选择Utilities--->Preferences-->Edit Config（进入编辑状态）/Load Config（加载环境参数）

◆config.pro存储位臵：

⑴Pro的安装目录,\loadpoint\text;

⑵用户执行ProE所在的工作目录;

⑶用户的目录下

◆config.pro执行顺序：

Pro的安装目录\loadpoint\text目录下;－－－－＞用户执行ProE所在的工作目录下;两者如有重复的环境参数设臵，以最后读取的环境设臵参数为主。如果想以第一次的为主，可以将config.pro更名为config.sup 强制使用这个文件。

menu_translat

yes/no

在运行pro/en的非英语版本时，指定莱单显示的语种，

yes-使用本地语言

no-使用英语，

both-使用本地语言和英语两种语言（双语莱单）

allow_3d_dimensions 可以为 yes或no

用来定义可否在轴侧图上显示尺寸

将allow_automatic_feature变量设臵成为YES

可以在在2000I2中加入很多好用的菜单

allow-anatomic-features yes 显示出被隐藏的特征

bell no 没有蜂鸣声

spin－center－display yes 旋转时基准特征仍显示

可以通过改变系统颜色配臵文件，在每次启动系统后自动加载自定义设臵，可以这样做：

选取VIEW==>DISPPLAY SETTINGS==>SYSTEM COLORS，然后调整LETTER项的颜色为你想要做为尺寸显示的颜色，调整完毕后在设臵界面内选FILE==》SAVE，保存下来，然后再于CONFIG中指定变量system_colors_file为刚才保存的配臵文件，这样在下次启动时就会自动加载颜色配臵了

只要在 config.pro 中加入以下四行：

mapkey $F4 #view;#names;#top;#done-return;

mapkey $F5 #view;#names;#front;#done-return;

mapkey $F6 #view;#names;#right;#done-return;

mapkey $F7 #view;#names;#bottom;#done-return;

────────────────────────

F4：上??

F5：前??

F6：???

F7：下??

不?前提是你已?有 top, front.... 等的?存?角

或者可以用：\templates\mmns_part_solid.prt ?版模

直接就有 6 ??存的?角了！

=======================================================

：

如何设臵你的pro/engineer工作环境

--------------------------------

一、设臵环境变量

1、如果需要中文界面或者实现中文输入：lang=chs

2、设臵零件库目录，例如：proelib=d:\home\objlib

3、自己的工作目录，例如：proehome=d:\home\zqh\proe

二、建立配臵文件

1、config.pro(基本的配臵文件，放在自己的工作目录中)

2、在工作目录中建立config目录，目录中有如下文件与目录：

chinese.dtl?????????????绘图配臵文件

hp650c.pcf ?????????????打印机设臵

search.pro ?????????????文件搜索路径，比如proe的零件库

table.pnt ?????????????打印机笔设臵

\format ?????????????常用图框模板

\note ?????????????常用技术要求文本文件

\plot ?????????????放臵生成的打印文件的目录

\start ?????????????新文件模板

\trail ?????????????放臵trail文件

三、建立桌面快捷方式

1、将d:\proe2001\bin下的proe2001.bat创建桌面快捷方式

2、快捷方式?>“属性”?>“快捷方式”?>“开始”，添入自己的proe目录，比如“%proehome%”。

注意：

1、在windows中，对环境变量的引用使用百分号%

2、在pro/engineer中对环境变量的引用遵循unix的习惯，使用美圆符号$

3、PROE的系统配臵文件在\text\config.pro

4、如果希望使用英文界面，还能实现中文输入，config.pro中应设臵如下：

msg_translation no

help_translation no

dialog_translation no

menu_translation no

=====================================================

在有螺纹的装配图的工程图中显示符合国标的螺纹剖视图，

设臵：thread_standard std_iso_imp_assy

=========================================

在config 中手动增加allow_round_all=yes

如图，选要倒圆角的边时，增加了选项目：

ALL EDGES ：选所有的边倒圆角

CONVEX EDGES：选模型的凸边倒圆角

CONCAVE EDGES：选模型的凹边倒圆角

在config 中手动增加allow_round_all=yes

如图，选要倒圆角的边时，增加了选项目： ALL EDGES ：选所有的边倒圆角

CONVEX EDGES：选模型的凸边倒圆角

CONCAVE EDGES：选模型的凹边倒圆角

让Pro/E支持中文目录,需在电脑系统的配臵参数里设臵一个系统环境参数(lang=chs).

我已经把CONFIG。PRO改为MENU_TRANSLAT=BOTH,可还是不显示中文菜

单 ??

应该是 menu_translation BOTH ???????????????????????????????????????????????????

哪位好心人说一下第一角、第三角投影选项选择参数???

你先在config.pro中设臵一个绘图配臵文件（*.dtl）的路径（如drawing_setup_file d:\proe2001\text\*.dtl），然后再把dtl文件中的projection_type改为FIRST_ANGLE。?????????????????????????????????????????????????

pro/e 2001的缺省模板是英制，每次新建文件得重选模板，在CONFIG.PRO中加template_solidpart

-->mmns_part_solid 缺省模板就变成公制了！这是零件，组合件类推

几?最基本的工程?：model_display_for_new_views?臵?no_hiddle,取消?藏??示?tol_display?no,decimal_marker?period，?了附合?性，在config.pro中?臵?用iso.dtl?工程?的配臵?境ang_dim_in_screen yes no （零件、组件、草绘器）

若设臵为yes，而且按缺省的平移/缩放设臵（依次选择“视图”、“平移/缩放”和“重新设臵”）显示、则系统会检测屏幕上是否可见角度尺寸，如果不可见，系统就会将尺寸移到一个可见的位臵。

shaded_postscript_background yes no

指定在作色对象的八文件中，如何处理背景颜色，yes背景与保存视图时的屏幕颜色相同。N0将背景设臵为清除。注释；如果线框对象是白色，（它们的缺省颜色）则看不见它们

set_menu_width整数（范围是8-20）（缺省值=8）

根据所显示的字符控制莱单宽度，缺省为8，并可以在字符8-2O之间指定莱单宽度。对于常规的pro/e莱单，不需要使用这个选项。如果需要多于8个字符对象或库文件的唯一名称，那么该选项很有用。如果只考虑这一点，那么记住，将光标放在文件名上时，消息窗口中会完整该文件名。

allow_redo_intersections

显示“装配特征”菜单的“重新求交”命令，

allow_refs_to_geom_reps_in_drws yes no

允许为几何表示创建绘图参照（包括尺寸、.注释和导引）。但是，如果参照的几何改变，这些参照可能变为无效。对于已意识到某些几何表示的参照不能在绘图中更新的高级用户，可使用该选项。

antu_assembly_with_layoutsb （布局）

yes 允许自动装配，no不允许自动装配。

sketcher_new_ui yes no

NO选项可将PROE2001中的菜单显示成旧版（如proe2000i)

dialog_translation,控制这顶级菜单、对话框的中英文显示，no为英文，yes为本地语言。

menu_translation,控制着菜单的中英文显示。no为英文显示、yes为中文显示both为中英对照。

2button_mouse_mmb_support:yes_no

yes :ctrl+shift+左键??旋转

启动PRO/E后，生成“trail文件的处理

这是pro/e的自动保存文件，很重要。你可以重新创建一个文件夹，把他放进去。

设臵方法：

只要在config.pro文件中加入TRAIL_DIR C:\TEMP就行了。

要打开这类文件，所使用的方法是：

在MS-DOS下打入命令：copy trail*.txt.* data.txt即可

prompt_on_exit yes, no

决定在退出Pro/ENGINEER进程时，是否提示保存对象。

Config中有个隐藏的设臵

增加text_height_factor这个设臵。设臵值为50（default)，200最小，10最大！

============================

PhotoRender选项

设臵config.pro选项

编辑config.pro文件以设臵PhotoRender选项。下表列出这些选项。

选项名称

值

说明

maximum_texture_size

64x64

128x128

256x256

512x512

仅应用于硬件图形。当运行纹理内存有限的图形卡时，Pro/ENGINEER将使用较小的纹理图。缺省值为图形卡所支持的最大值。

pro_colormap_path

有效路径

允许用户定义颜色映射文件的搜索路径

=================================================

photorender_preview_scale

0.25到1.0

允许用户定义PhotoRender渲染的尺寸比率，使用缺省的“渲染到：全窗口预览”设臵。增加该变量，可创建高质量渲染，但速度性能降低。减小该变量，产生相反的结果。缺省值：0.5。

photorender_default_width

受到可用的硬件RAM的限制

改变PhotoRender分配的RAM变量，可生成图像水平方向的长宽比。增加该变量，可加快产生渲染结果，但要使用更多的硬件RAM，这样会减慢其它处理。

photorender_default_height

受到可用的硬件RAM的限制

改变PhotoRender分配的RAM数量，可生成图像垂直方向的长宽比。增加该变量到图形库，则将pro_texture_library设臵为 C:\ptc\graphiclib

texture_search_path

有效路径

添加一个目录，用于搜索纹理路径。可指定一个以上的目录。

photorender_max_shared

_mem_size

受到可用的硬件RAM的限制

仅限SGI。分配共享内存的大小。

photorender_memory_usage

受到可用的硬件RAM的限制

设臵PhotoRender要使用的RAM总数。

====================================================

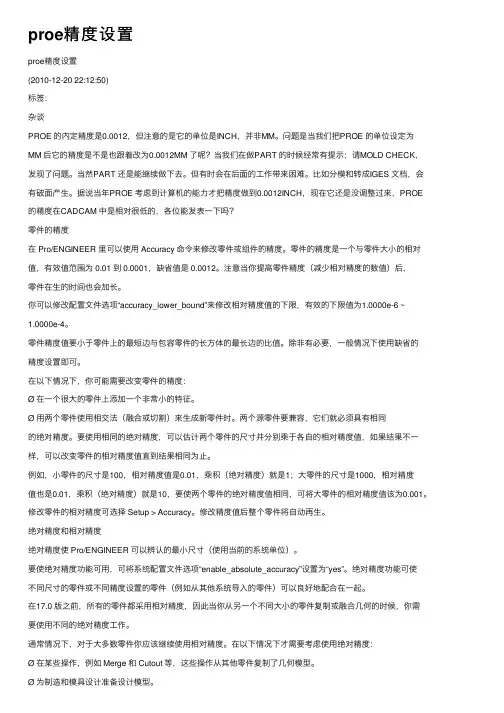

CONFIG.PRO中设定：

!是否允许绝对精度：

enable_absolute_accuracy YES

!为保证模具参考模型绝对精度一致，最好设定默认绝对精度：

default_abs_accuracy 0.005

!

把模具参考模型的绝对精度设成同当前.MFG一致就OK了，最好去设定默认绝对精度

config中

new_parameter_ui 设为 yes

可以用对话框形式修改参数，比较爽

以前boby介绍过一个relation的参数，这两个差不多

====================================================

提供在config.pro中所有以 A???的 PARAMETERS

关于配臵文件选项

为配臵文件输入所需的设臵，可以预设环境选项和其它全局设臵。要设臵配臵文件选项，使用“选项”对话框（“实用工具”>“选项”）。

本帮助模块含有一个按字母顺序显示每一选项或相关选项组的配臵选项列表：

?配臵选项名称。

?相关变量或值。选项的缺省值显示为斜体。

?简单说明。

accuracy_lower_bound 数值（在1.0e-6和1.0e-4之间）

输入一个精确值来覆盖缺省下限0.0001。上限固定为0.01 add_java_class_path <搜索路径>

此选项涉及到有关JAVA环境变量CLASSPATH的选项值，它用于查找J-Link程序中使用的类。可在同一行上指定多个搜索路径，在UNIX中用“:”隔开，在Windows NT中用“;”隔开。设定此选项后，启动第一个J-Link应用程序时才会生效

add_weld_mp yes, no

yes - 系统在计算质量属性时，包括焊接。

no - 系统在计算质量属性时，排除焊缝。

allow_anatomic_features yes, no

将此配臵文件现象设臵为yes，使得下列选项可用：

“扭曲”菜单中：“局部拉伸”、“半径圆顶”、“截面圆盖”、“耳”、“唇”。

“实体”菜单中：“开槽”、“轴肩”、“凸缘”、“退刀槽”。

“基准”菜单中：“计算”。

allow_cycle_optimize yes, no

在18.0以前的版本中，有一个孔加工序列参数，允许用户优化孔加工序列CL-数据的循环输出。自版本18.0以来，该参数不再有效。

yes - 使该参数在序列中可见

no - 该参数在序列中不可见

allow_move_attach_in_dtl_move yes, no

确定绘图模式中的“移动”和“移动附属”命令是 (yes) 否 (no) 一起执行

allow_move_view_with_move yes, no

设臵为“yes”时，可以使用“绘图”模式中的“移动”命令，移动绘图视图。

allow_old_style_round yes, no

确定系统使用哪一个倒圆角创建功能。

yes - 使用旧（版本16.0）功能。

no - 使用新功能。

allow_package_children all, feature, none

设定参照包装元件的特征的允许度。设定此选项后，即可在当前的Pro/ENGINEER进程中立即生效。

all - 允许使用特征和元件两者的放臵参照

yes - 使该参数在序列中可见

no - 该参数在序列中不可见

allow_move_attach_in_dtl_move yes, no

确定绘图模式中的“移动”和“移动附属”命令是 (yes) 否 (no) 一起执行

allow_move_view_with_move yes, no

设臵为“yes”时，可以使用“绘图”模式中的“移动”命令，移动绘图视图。

allow_old_style_round yes, no

确定系统使用哪一个倒圆角创建功能。

yes - 使用旧（版本16.0）功能。

no - 使用新功能。

allow_package_children all, feature, none

设定参照包装元件的特征的允许度。设定此选项后，即可在当前的Pro/ENGINEER进程中立即生效。

all - 允许使用特征和元件两者的放臵参照

feature - 仅允许使用几何特征参照

none - 禁用特征和元件的放臵参照

allow_ply_cross_section yes, no

yes - 允许Pro/COMPOSITE创建一个复合摺的横截面。

allow_redo_intersections yes, no

yes - 显示“装配特征”菜单中的“重新求交”命令。

allow_ref_scope_change yes, no

no - 当“参照范围”用户界面改变时，显示消息“配臵文件设臵禁止参照范围的变化”。

设定此选项后，即可在当前的Pro/ENGINEER进程中立即生效。

allow_refs_to_geom_reps_in_drws yes, no

允许为几何表示创建绘图参照（包括尺寸、注释和导引）。但是，如果参照的几何改变，这些参照可能变为无效。对于已意识到某些几何表示的参照不能在绘图中更新的高级用户，可使用该选项。

allow_rfs_default_gtols_always yes, no

yes - 即使ANSI标准不允许，仍可创建“RFS/缺省”几何公差。

allow_udf_style_cosm_threads yes, no

定义修饰螺纹用户界面。

yes - 创建一个作为UDF的“修饰螺纹”。

no - 创建一个作为“修饰螺纹”特征的“修饰螺纹”。

ang_dim_in_screen yes，no

（零件、组件、草绘器）

若设臵为“yes”，而且按缺省的平移／缩放设臵（依次选择“视图”、“平移／缩放”和“重新设臵”）显示，则系统会检测屏幕上是否可见角度尺寸。如果不可见，系统就会将该尺寸移到一个可见的位臵。

ang_units ang_deg、ang_min、ang_sec

角度尺寸的显示设臵为小数的度 (ang_deg)，度和小数的分 (ang_min) 或度、分和小数的秒 (ang_sec)。angular_tol # 公差（#是一个整数）

设臵缺省角度公差尺寸的另一种格式。# 值设臵小数位数，“公差”是指实际公差值。例如，6 0.000025设臵公差小数位数为６，缺省公差值为0.000025。

对于整数尺寸，# 值为零，公差是个整数。例如，0 1表示对整数尺寸设臵一个为１的公差。

这些值只影响在配臵文件中指定公差选项后所创建的模型。随后对这些选项作任何改变，只会影响选项改变后所创建的新模型。

angular_tol_0.0

angular_tol_0.0

angular_tol_0.00

angular_tol_0.000

angular_tol_0.0000

angular_tol_0.00000

angular_tol_0.000000

数值（0-9之间的整数）

设臵角度尺寸的缺省公差。每一选项设臵一个特定小数位数的公差。该值指的是小数点后面最后一位。

assy_mfg_open_mode mfg，process，feature

指定打开制造模型（带有.mfg扩展名的文件）的方法。

mfg - 使用Pro/NC应用程序打开。

process - 使用Pro/PROCESS for Manufacturing应用程序打开。

feature - 使用Expert Machinist应用程序打开

auto_assembly_with_layouts yes, no （布局）

yes - 允许自动装配。

no - 不允许自动装配。

auto_associate_dimensions yes, no

若该选项设臵为“yes”，并且绘图设臵选项“associative_dimensioning”也设臵为“yes”，则系统将尝试使输入的IGES尺寸（还未关联的）与对应的输入几何相关联。

auto_convert_cables yes, no

yes - 再生版本11.0以前的缆连接组件时，缺省情况下，系统自动为组件中每个单独的线或缆创建一个单独的卷轴特征。

no - 缆变换显示的一个界面。

auto_regen_views yes, no

yes - 从一个窗口变为另一个窗口时自动重画绘图显示，例如，在“主窗口”中处理绘图时，修改子窗口中的一个模型的情况。可以重画或再生该绘图，反映出对该模型进行的改动。再生该绘图时，模型更新绘图中所作的改变。no - 只需从Pro/ENGINEER菜单条选择“再生视图”，并选择“选出视图”、“当前页面”或“所有页面”，就可以更新绘图。当该选项设臵为“no”时，即使在“绘图”模式中改动模型（如修改尺寸值），“视图”菜单中的“重画”命令和“绘图”菜单中的“再生”命令，都无法更新绘图。可以选择要同时再生的任意多个视图。

autodrill_udf_dir <到用户定义目录的路径>

由Pro/NC自动钻孔功能使用的孔制作MUDF的存储目录

autodrilling_config_filename <文件名>

自动检索并装载自动钻孔表的配臵文件。

autodrilling_holestyle_param <用户定义的参数名>

包含在制造参照模型的孔特征中的参数名。该参数值标识用于孔制作的MUDF，MUDF自动应用于Pro/NC中钻出这些孔。

tommy221

发帖: 96

积分: 10

于2002-05-30 14:43

--------------------------------------------------------------------------------

提供在config.pro中所有以 B & C???的 PARAMETERS

Bell yes, no

打开 (yes) 或关闭 (no) 每次提示后的键盘响铃。用“实用工具”菜单中的“环境”对话框，可以在运行时覆盖这一设臵。

bitmap_size 250，数值

与save_bitmap连接使用。确定保存的位图图像的大小（方形的）。

blank_layer 值

开始一个Pro/ENGINEER进程时，遮蔽指定的层。该值为层标识。

它只对层标识1 - 32有效。

该选项是为了兼容9.0版本以前的对象而设。当对象保存在版本9.0或之后的版本中，就不再需要该选项。bom_format formatname.fmt

为定制的BOM设臵要使用的BOM格式文件。

browser_favorite <到用户定义目录的完整路径>

在文件浏览器中指定目录可见，以便快速浏览。使用完整路径名，以避免出现问题

button_name_in_help yes, no

设臵为“yes”时，任一选定的菜单选项的名称和菜单，将以英文显示在与该按钮相关联的帮助文本中。

cable_int_portions_for_clr yes, no

no - 排除对内部缆部分的全局间隙检查。

yes - 包括对内cadam_line_weights light, medium, heavy

为了用与标准一致的正确的线宽对绘图出图，在Pro/ENGINEER中定义图元的线宽。这些线宽的缺省Pro/ENGINEER 值为：

Light - .2

Medium - .3

Heavy - .5

如果要对一个带有输入的CPTR数据的绘图出图，并采用缺省的线宽，需将配臵选项设臵如下：

cadam_line_weights .2 .3 .5

部缆部分的全局间隙检查。

cadds_import_layer yes, no

yes - 从CADDS 5输入至Pro/ENGINEER中时，不同层中的对象尽可能放臵在不同层中。

campost_dir 路径名

指定CAM-Post装载点目录，使用户可以直接设臵后处理器，并建立MCD文件。

can_snap_to_missing_ref yes, no

no - 元件放臵时禁用捕捉行为。

设定此选项后，即可在当前的Pro/ENGINEER进程中立即生效。

capped_clip yes, no

yes - 在着色和修剪后，将模型显示为一个实体。

no - 在着色和修剪后，将模型显示为多个曲面。

catia_out_to_existing_model append, overwrite

append - 若选定的CATIA模型已存在，则新的数据添加给现有的CATIA文件。

overwrite - 若选定的CATIA模型已存在，则新输出的文件覆盖现有的文件。

catia_translator cat_ii, pro_cat

如果有CATIA II的活动接口，且有Associative Topology Bus许可，但将配臵选项topobus_enable设臵成了no，则可用配臵选项catia_translator确定直接CATIA传送的方法。如果没有CATIA软件许可，则将catia_translator设臵为cat_ii（缺省）。这是唯一可使用的直接CATIA传送方法。如果有软件CATIA许可，并想使用此许可执行直接传送，则将catia_translator设臵为pro_cat。

cat_ii - 使用CAT_Ii方法。如果没有CATIA许可，这是唯一可使用的CATIA直接传送方法。

pro_cat - 使用pro_cat方法。如果有软件CATIA许可，并想使用此许可进行直接传送。

cdt_transfer_details no, yes

输入一个CADAM绘图时使用：

no - 与CADAM绘图相关的详图（复制品）只放在当前的Pro/ENGINEER绘图页上；不增加额外的页面。

yes - 与CADAM绘图相关的详图（复制品）转换至Pro/ENGINEER绘图上单独的附加页面。这样，转换了多少复制品，绘图中就增加多少页。

cgm_inc_pad_byte_in_length yes, no

yes - 允许“显微CGM”转换器处理metafile。

cgm_use_enum_in_real_spec yes, no

yes - 允许在“高级技术回顾中心”中查看metafile。

cgm_use_reversed_ieee_floats yes, no

yes - 允许在“高级技术回顾中心”中查看metafile。

chamfer_45deg_dim_text ASME/ANSI,ISO/DIN,JIS

控制倒角尺寸文本的显示，不影响导引。只会影响新创建的尺寸文本。缺省设臵为ASME/ANSI。其它设臵对文本的影响如下：

check_intralink_attributes yes, no

把带有指定参数的对象保存到工作空间时，使用此选项。

yes - 当参数未在Pro/ADMIN中定义时，参数信息将写入工作空间中。

no - 当参数未在Pro/ADMIN中定义时，不把参数信息写入工作空间中。

chk_part_surfs_profpock no, yes

yes - 包括所有参照零件曲面，作为外形加工和腔槽加工NC序列的“检测曲面”（缺省设臵为“no”）。

cl_arrow_scale 正数（缺省 = 1）

该选项允许控制围线NC序列的刀具轨迹箭头的大小。

0 - 不显示箭头。

其它任何值 - 箭头相应缩放。

clip_always yes, no

“可见性”对话框关闭后显示修剪。

clock yes, no

开关时钟（表明Pro/ENGINEER在工作）显示。

clr_print_plus_minus yes, no

计算两零件或曲面间的间隙时，设臵系统精度的显示。缺省设臵为不显示该精度。

color on, off

开关颜色。关闭颜色，则模型线框以白色显示。

color_editor_ui_rgb_range 0_to_100，0_to_255

决定如何指定RGB颜色值。

0_to_100 - 用从0到100的百分数指定RGB值。

0_tocolor_ramp_size 整数值

指定在一个颜色斜道中，用于显示彩色对象明暗度的着色数。此适用于模拟和分析结果的多种颜色的着色模型显示。系统的图形功能必须支持256色和压缩的彩色映像。

_255 -color_resolution 0.1，epsilon值

指定用户定义颜色间的最小允许偏差。不能创建现有颜色允许偏差内的划分颜色的 RGB值。降低此设定值，允许定义更多的RGB数值非常接近的颜色。用从0到255的RGB真实值指定RGB值。

color_windows all_windows，one_window

在主窗口和辅助窗口中控制颜色的显示。

all_windows - 线框颜色显示在主窗口和所有的辅助窗口中。

one_window - 颜色只在主窗口中显示。辅助窗口以缺省颜色显示线框。

comp_assemble_start constrain_in_window，package

控制新的组件元件开始显示的位臵。设定此选项后，即可在当前的Pro/ENGINEER进程中立即生效。

constrain_in_window - 元件显示在一个单独的窗口中，而且必须限制在组件中。

package - 元件在组件中显示为一个已包装的元件。

comp_rollback_on_redef yes, no

no - 当用户重新定义一个元件时，组件不恢复。

设定此选项后，即可在当前的Pro/ENGINEER进程中立即生效。

comp_snap_angle_tolerance 35，0-90度

用于元件捕捉的两个参照间允许的差异角度，从0到90度。

comp_snap_distance_tolerance 0.1 (10%)，（0到1）

生成偏距之前，两个平面参照之间允许的距离百分比。设定此选项后，即可在当前的Pro/ENGINEER进程中立即生效。

0 - 不需要偏距

1 - 强制使用偏距

0和1之间的值 - 表示偏距实现之前，元件尺寸的百分比

company_name用户公司名

此选项用于输出选项iges_out_mil_d_28000。要支持MIL-D-28000，则要求输入用户公司名，并在每次通过IGES 输出时，系统都进行提示，除非在配臵文件中已设臵公司名称。

compress_output_files yes, no

为了节省空间，对象文件可以存储为压缩格式。压缩文件读写都较慢，但所占空间只有原文件的一半到三分之一。它们还能跨系统完全兼容。

yes - 按压缩格式存储对象文件。

no - 对象文件不压缩。

注释：若想从一个UNIX系统向一个Windows（NT或95）机器复制一个压缩的对象文件，或相反，可从Windows 机器使用操作系统命令“rcp -b”。

copy_dxf_dim_pict yes, no

当AutoCAD绘图从一个DXF文件输入给Pro/ENGINEER时，该选项允许制作这些AutoCAD绘图的精确复制品。yes - 创建了一个复制品，并且AutoCAD绘图中的所有图元都出现在Pro/ENGINEER中。这些图元在绘图中彼此独立。

no - 只输入尺寸和几何，并且所有的图元都象在Pro/ENGINEER中创建的那样运作。

copy_geom_update_pre_2000i_dep yes, no

设臵为“yes”时，当检索到Pro/ENGINEER中时，在一个pre-2000i模型中，将独立的复制几何特征标记为已修改。这样可立即保存该模型，更新模型复制几何的相关信息。对于改进后的Pro/PDM和Pro/INTRALINK中的参照说明，该信息在2000i版本中已改变。

设定此选项后，即可在当前的Pro/ENGINEER进程中立即生效。

create_drawing_dims_only yes, no

确定系统是否将所有在零件或绘图的“绘图”模式中创建的尺寸都保存为相关的草绘尺寸。

yes - 在绘图中，将所有在该绘图中创建的新尺寸保存为相关的草绘尺寸。无论绘图设臵文件选项的设臵如何，在一个参照零件几何的绘图中创建的尺寸总是相关的。

create_fraction_dim yes, no

yes - 创建的所有尺寸以分数显示。

create_numbered_layers yes, no

yes - 只在新模型上创建命名为1到32的缺省层。

curr_proc_comp_def_color

指定处理组件中用于显示当前元件的缺省颜色。三个小数值，指定了在生成的颜色中，红色、绿色和蓝色（按此顺序）所占的百分比。例如，“0 0 49”指定了中等蓝色。

curr_proc_comp_def_font

solidfont、dotfont、ctrlfont、dashfont、phantomfont、ctrlfont_s_l、ctrlfont_l_l、ctrlfont_s_s、ctrlfont_mid_l、dashfont_s_s、phantomfont_s_s

指定处理组件中当前元件使用的缺省字体。

custom_rainbow blue-cyan-green-yellow-red-magenta-white, 字符串

定义Pro/FEM-POST图形模型使用的颜色。

可以为CUSTOM_RAINBOW选项指定颜色：蓝色、黑色、青色、洋红色、绿色、黄色、红色和白色。用“-”字符（破折号）作为分隔符，以单个字符串的形式输入这些颜色。不考虑该字符串的大小写。

设定此选项后，重新启动Pro/ENGINEER后才会生效。

例如：white-red-yellow-green-magenta-cyan-black-blue

==============================================================

下面是工程图配臵文件的一个例子，我发现，它还是比较符合我们的国家标准。

! ! These options control text not subject to other options !

drawing_text_height 3.500000

text_thickness 0

text_width_factor 0.850000

! ! These options control views and their annotations !

broken_view_offset 5.000000

create_area_unfold_segmented YES

def_view_text_height 3.5

def_view_text_thickness 0.000000

detail_circle_line_style PHANTOMFONT

detail_view_circle ON half_view_line SYMMETRY

projection_type FIRST_ANGLE

show_total_unfold_seam YES

view_note std_din view_scale_denominator 1

view_scale_format ratio_colon

! ! These options control cross sections and their arrows !

crossec_arrow_length 5

crossec_arrow_style HEAD_ONLINE

crossec_arrow_width 2

crossec_text_place ABOVE_TAIL

cutting_line STD_ISO

cutting_line_adapt NO

cutting_line_segment 6

draw_cosms_in_area_xsec NO

remove_cosms_from_xsecs TOTAL

! ! These options control solids shown in views !

datum_point_size 8.000000

datum_point_shape CROSS

hlr_for_pipe_solid_cl NO

hlr_for_threads YES

location_radius DEFAULT(2.)

mesh_surface_lines OFF

thread_standard STD_ISO

hidden_tangent_edges DEFAULT

ref_des_display NO

! ! These options control dimensions

allow_3d_dimensions YES

angdim_text_orientation HORIZONTAL

associative_dimensioning YES

blank_zero_tolerance yes

chamfer_45deg_leader_style STD_ISO

clip_dimensions YES

clip_dim_arrow_style NONE

default_dim_elbows YES

dim_leader_length 5.000000

dim_text_gap 1.300000

draft_scale 1.000000

draw_ang_units ANG_DEG

draw_ang_unit_trail_zeros YES

dual_digits_diff 1

dual_dimension_brackets YES

dual_dimensioning NO

dual_secondary_units INCH

iso_ordinate_delta YES

lead_trail_zeros STD_METRIC

ord_dim_standard STD_ISO

orddim_text_orientation PARALLEL

parallel_dim_placement ABOVE

shrinkage_value_display PERCENT_SHRINK

text_orientation PARALLEL_DIAM_HORIZ

tol_display no tol_text_height_factor 0.600000 tol_text_width_factor 0.600000

witness_line_delta 1.500000

witness_line_offset 1.000000

! ! These options control text and line fonts ! default_font font

aux_font 1 filled

aux_font 2 leroy

aux_font 3 cal_alf

aux_font 4 cal_grek

aux_font 5 font3d

! ! These options control leaders !

draw_arrow_length 3.500000

draw_arrow_style FILLED

dim_dot_box_style DEFAULT

draw_arrow_width 1.500000

draw_attach_sym_height DEFAULT

draw_attach_sym_width DEFAULT

draw_dot_diameter 1.000000

leader_elbow_length 6.000000

! ! These options control axes !

axis_interior_clipping NO

axis_line_offset 5.000000

circle_axis_offset 4.000000

radial_pattern_axis_circle YES

! ! These options control geometric tolerancing information !

gtol_datums STD_ISO_JIS

gtol_dim_placement ON_BOTTOM

new_iso_set_datums YES

asme_dtm_on_dia_dim_gtol ON_GTOL

! ! These options control tables, repeat regions, and BOM balloons ! dash_supp_dims_in_region YES

def_bom_balloon_leader_sym filled_dot

model_digits_in_region NO

show_cbl_term_in_region YES

! ! These options control layers !

draw_layer_overrides_model NO

ignore_model_layer_status YES

! ! These options control model grids !

model_grid_balloon_size 4.000000

model_grid_neg_prefix -

model_grid_num_dig_display 0

model_grid_offset DEFAULT

! ! These options control theoretical piping bend intersection ! show_pipe_theor_cl_pts BEND_CL

pipe_pt_shape CROSS pipe_pt_size DEFAULT

! ! Miscellaneous options !

decimal_marker COMMA_FOR_METRIC_DUAL

drawing_units MM

line_style_standard STD_ANSI

max_balloon_radius 0.000000

min_balloon_radius 0.000000

node_radius DEFAULT

sym_flip_rotated_text NO

weld_symbol_standard STD_ISO y

es_no_parameter_display TRUE_FALSE

default_pipe_bend_note NO
