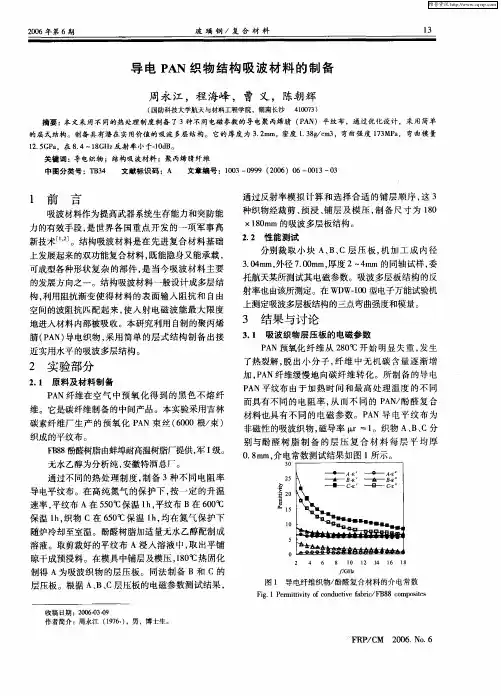

一种新型结构吸波材料的制备

吸波材料知识介绍系列

吸波材料知识介绍系列—————之一吸波材料简介在解决高频电磁干扰问题上，完全采用屏蔽的解决方式越来越不能满足要求了。因为诸多设备中，端口的设置及通风、视窗等的需求使得实际的屏蔽措施不可能形成像法拉第电笼那样的全屏蔽电笼，端口尺寸问题是设备高频化的一大威胁。另外，困扰人们的还有另外一个问题，在设备实施了有效的屏蔽后，对外干扰问题虽然解决了，但电磁波干扰问题在屏蔽系统内部仍然存在，甚至因为屏蔽导致干扰加剧，甚至引发设备不能正常工作。这些都是屏蔽存在的问题，也正是因为这些问题的存在，吸波材料有了用武之地。吸波材料是指能够有效吸收入射电磁波并使其散射衰减的一类材料，它通过材料的各种不同的损耗机制将入射电磁波转化成热能或者是其它能量形式而达到吸收电磁波目的。不同于屏蔽解决方案，其功效性在于减少干扰电磁波的数量。既可以单独使用吸收电磁波，也可以和屏蔽体系配合，提高设备高频功效。目前常用的吸波材料可以对付的电磁干扰频段范围从0.72GHz到40GHz。当然应用在更高和更低频段上的吸波材料也是有的。吸波材料大体可以分成涂层型、板材型和结构型；从吸波机理上可以分成电吸收型、磁吸收型；从结构上可以分为吸收型、干涉型和谐振型等吸波结构。吸波材料的吸波效果是由介质内部各种电磁机制来决定，如电介质的德拜弛豫、共振吸收、界面弛豫磁介质畴壁的共振弛豫、电子扩散和微涡流等。吸波材料的损耗机制大致可以分为以下几类：其一，电阻型损耗，此类吸收机制与材料的导电率有关的电阻性损耗，即导电率越大，载流子引起的宏观电流（包括电场变化引起的电流以及磁场变化引起的涡流）越大，从而有利于电磁能转化成为热能。其二，电介质损耗，它是一类与电极有关的介质损耗吸收机制，即通过介质反复极化产生的“摩擦”作用将电磁能转化成热能耗散掉。电介质极化过程包括：电子云位移极化，极性介质电矩转向极化，电铁体电畴转向极化以及壁位移等。其三，磁损耗，此类吸收机制是一类与铁磁性介质的动态磁化过程有关的磁损耗，此类损耗可以细化为：磁滞损耗，旋磁涡流、阻尼损耗以及磁后效效应等，其主要来源是与磁滞机制相似的磁畴转向、磁畴壁位移以及磁畴自然共振等。此外，最新的纳米材料微波损耗机制是目前吸波材料研究的一大热点。由于篇幅所限，本文对吸波材料的损耗机制仅做了最为简约的叙述，对其详述及其结构设计及结构对吸波效能的影响等方面将在以后的文章中做出解释。总之，高速发展的新科技正引领着世界范围内的各行各类电气、电子设备向高频化、小型化方向发展，高频EMI问题必将越发突显，吸波材料必然有越来越广阔的应用空间。

吸波材料现状和应用——整理超经典

吸波材料的发展现状一. 1.目前吸波材料分类较多，现大致分成下面4种： 1．1按材料成型工艺和承载能力可分为涂覆型吸波材料和结构型吸波材料。1.2 按吸波原理吸波材料又可分为吸收型和干涉型两类。吸收型吸波材料本身对雷达波进行吸收损耗，基本类型有复磁导率与复介电常数基本相等的吸收体、阻抗渐变“宽频”吸收体和衰减表面电流的薄层吸收体；干涉型则是利用吸波层表面和底层两列反射波的振幅相等相位相反进行干涉相消。 1.3 按材料的损耗机理吸波材料可分为电阻型、电介质型和磁介质型3大类。碳化硅、石墨等属于电阻型吸波材料，电磁能主要衰减在材料电阻上；钛酸钡之类属于电介质型吸波材料，其机理为介质极化驰豫损耗；磁介质型吸波材料的损耗机理主要归结为铁磁共振吸收，如铁氧体、羟基铁等。 1.4 按研究时期可分为传统吸波材料和新型吸波材料。铁氧体、钛酸钡、金属微粉、石墨、碳化硅、导电纤维等属于传统吸波材料，它们通常都具有吸收频带窄、密度大等缺点。其中铁氧体吸波材料和金属微粉吸波材料研究较多，性能也较好。新型吸波材料包括纳米材料、手性材料、导电高聚物、多晶铁纤维及电路模拟吸波材料等，它们具有不同于传统吸波材料的吸波机理。其中纳米材料和多晶铁纤维是众多新型吸波材料中性能最好的2种。 2.无机吸波剂 2.1 铁系吸波剂 2.1.1 金属铁微粉金属铁微粉吸波剂主要是通过磁滞损耗、涡流损耗等吸收衰减电磁波，主要包括金属铁粉、铁合金粉、羰基铁粉等。金属铁微粉吸收剂具有较高的微波磁导率，温度稳定性好等优点，但是其抗氧化、抗酸碱能力差，介电常数大，频谱特性差，低频吸收性能较差，而且密度大。 2.1.2 多晶铁纤维多晶铁纤维具有很好的磁滞损耗、涡流损耗及较强的介电损耗，并且是良好的导体，在外界电场作用下，其内部自由电子发生振荡运动，产生振荡电流，将电磁波的能量转化成热能，从而削弱电磁波。 2.1.3 铁氧体铁氧体吸波材料是研究较多也较成熟的吸波材料。它的优点是吸收效率高、涂层薄、频带宽；不足之处是相对密度大，使部件增重，以至影响部件的整体性能，高频效应也不太理想。 2.2碳系吸波剂 2.2.1石墨、乙炔炭黑

吸波材料

吸波材料姓名：王丽君学院：纺织与材料工程学院专业：材料工程科目：材料表面与界面工程技术学号：13208520403408

吸波材料摘要：介绍了吸波材料的吸波原理和吸波材料的分类，以及几种新型吸波材料，如铁氧体吸波材料，纳米吸波材料、手性材料、导电高分子吸波材料，耐高温陶瓷材料，并简单介绍了纳米复合材料的制备方法。关键词：吸波材料；吸波原理；新型吸波材料；纳米复合材料的制备信息化战争中，武器平台的高度信息化和电子化，使飞机、坦克、舰艇等所处的环境日益复杂。它们除受地面或空中的火力威胁和电子干扰外，其一举一动还处于红外、雷达、激光等探测器的严密监视之下，使其生存能力和战斗能力面临极大挑战，这样其隐身性能就显得尤为重要。隐身技术主要涉及材料隐身和结构隐身两大方面。前者是使用吸波材料或涂料；后者是合理地设计武器外形，以提高隐蔽性。再此，不得不提及吸波材料。 1、吸波材料的吸波原理吸波材料是指能吸收投射到它表面的电磁波能量，并通过材料的介质损耗使电磁波能量转化为热能或其他形式的能量，一般由基体材料(或粘接剂)与吸收介质(吸收剂)复合而成。由于各类材料的化学成分和微观结构不同,吸波机理也不尽相同。材料吸收电磁波的基本条件是：①电磁波入射到材料上时，它能尽可能不反射而最大限度地进入材料内部，即要求材料满足阻抗匹配；②进入材料内的电磁波能迅速地几乎全部衰减掉，即要求材料满足衰减匹配。 2、吸波材料的分类目前吸波材料分类较多，现大致分成下面4种： (1) 按材料成型工艺和承载能力，可分为涂覆型吸波材料和结构型吸波材料。前者是将吸收剂(金属或合金粉末、铁氧体、导电纤维等)与粘合剂混合后，涂覆于目标表面形成吸波涂层；后者是具有承载和吸波的双重功能,通常是将吸收剂分散在层状结构材料中，或是采用强度高、透波性能好的高聚物复合材料(如玻璃钢、芳纶纤维复合材料等)为面板，蜂窝状、波纹体或角锥体为夹芯的复合结构。 (2) 按吸波原理，吸波材料又可分为吸收型和干涉型两类。吸收型吸波材料本身对雷达波进行吸收损耗，基本类型有复磁导率与复介电常数基本相等的吸收体、阻抗渐变“宽频”吸收体和衰减表面电流的薄层吸收体；干涉型则是利用吸波层表面和底层两列反射波的振幅相等相位相反进行干涉相消。 (3) 按材料的损耗机理，吸波材料可分为电阻型、电介质型和磁介质型3大类。碳化硅、石墨等属于电阻型吸波材料，电磁能主要衰减在材料电阻上；钛酸钡之类属于电介质型吸波材料，其机理为介质极化驰豫损耗；磁介质型吸波材料的损耗机理主要归结为铁磁共振吸收，如铁氧体、羟基铁等。 (4) 按研究时期，可分为传统吸波材料和新型吸波材料。铁氧体、钛酸钡、金属微粉、石

用于EMIRF吸波材料性能比较

用于EMI-RF吸波材料性能比较用于EMI/RF吸波材料性能比较中心议题：吸波材料测试装置的构造吸波材料测试方法解决方案：环天线放置在相互垂直的位置相隔距离为环天线直径的二分之一利用表面电流减少装置测试随着工程师们需要遵循的辐射电磁干扰（EMI）规范的不断增多，市场上开始出现各种类型的EMI吸波材料。一般而言，市场上所提供的这些吸波材料的厚度很薄并具有很好的外形柔韧性，再加上其背面带有粘合剂的设计使得我们能够很容易地将这些吸波材料应用到一些不符合电磁干扰和射频干扰（EMI/RFI）相关规范的产品表面。因此，选择合适的吸波材料就成为符合EMI/RFI相关规范、维护系统性能完好的一个关键因素。在10MHz到3000MHz的频率范围内，大部分吸波材料都会采用加入有损耗的磁性材料（例如，羰基铁或者铁氧体粉末等）的方式来削弱其表面电流。这些表面电流源于有害EMI和导体的相互作用，而且它们的出现还会导致电磁场的二次辐射，因此为了保证产品符合相关规范，通常都会设法降低该表面电流。除此之外，这些表面电流还可能会对其它电路造成干扰，妨碍系统的正常运行。比较不同生产厂家提供的吸波材料的性能需要花费大量的金钱和时间。考虑到EMI测试试验室每天几千美元的费用，试错试验（trialanderrortesting）的次数必须被限制到最少。因此，通过携带若干种可能会使用到的吸波材料到EMI试验室进行测试以确定效果最好的一种材料的方法已经被证明是一种非常昂贵的解决方法。而本文所介绍的这种简单的表面电流减小测试装置（SCRF）则允许我们对各种吸波材料样品的性能进行快速、简单的比较，从而缩小吸波材料的选择范围，确定某频率范围内具体EMI问题所需的性能最好的一种或两种吸波材料。SCRF装置主要由两个经过静电屏蔽的磁场环形天线构成，而且通过将它们小心地放置在相互垂直的位置上可以在相关频率范围内获得70dB甚至更高的隔离度。SCRF中的一个环形天线被连接到射频（RF）扫频源，而另一个环形天线则被连接到RF扫频接收机。如果将一块与产品壳体

吸波材料简介

吸波材料简介 1、定义所谓吸波材料，指能吸收投射到它表面的电磁波能量的一类材料。在工程应用上，除要求吸波材料在较宽频带内对电磁波具有高的吸收率外，还要求它具有质量轻、耐温、耐湿、抗腐蚀等性能。 2、吸波原理分类吸波材料的损耗机制大致可以分为以下几类：其一，电阻型损耗，此类吸收机制和材料的导电率有关的电阻性损耗，即导电率越大，载流子引起的宏观电流（包括电场变化引起的电流以及磁场变化引起的涡流）越大，从而有利于电磁能转化成为热能。其二，电介质损耗，它是一类和电极有关的介质损耗吸收机制，即通过介质反复极化产生的“摩擦”作用将电磁能转化成热能耗散掉。电介质极化过程包括：电子云位移极化，极性介质电矩转向极化，电铁体电畴转向极化以及壁位移等。其三，磁损耗，此类吸收机制是一类和铁磁性介质的动态磁化过程有关的磁损耗，此类损耗可以细化为：磁滞损耗，旋磁涡流、阻尼损耗以及磁后效效应等，其主要来源是和磁滞机制相似的磁畴转向、磁畴壁位移以及磁畴自然共振等。此外，最新的纳米材料微波损耗机制是如今吸波材料分析的一大热点。 3、材料种类随着现代科学技术的发展，电磁波辐射对环境的影响日益增大。在机场，飞机航班因电磁波干扰无法起飞而误点；在医院，移动电话常会干扰各种电子诊疗仪器的正常工作。因此，治理电磁污染，寻找一种能抵挡并削弱电磁波辐射的材料——吸波材料，已成为材料科学的一大课题。吸波材料按材料分类主要分为：铁氧体吸波材料，是利用磁性材料的高频下损耗和磁导率的散射来吸收电磁波的能力。金属超微粉吸波材料，金属材料因居里点高（770K）而耐高温，Ms可达铁氧体的3-4倍，金属自然共振频率比铁氧体高得多，有更好的吸收性能，但是块

吸波材料

吸波材料角锥型吸波材料是常见的吸波材料，其几何参数的设计与填充配方的选择是广泛研究的课题。由于吸波材料制作周期较长，数值仿真能有效减少产品的设计周期。第一步建立工程文档选择求解器运行EastFDTD ，选择菜单“文件”→“新建”→“Wizard ”或单击标准工具栏上的“新建文档”工具，弹出工程创建向导窗口，本例中采用FDTD 算法计算吸波材料的吸收特性，选择“FDTD ”，并为工程文档指定一个合适的名称，具体设置如图 1所示。点击“Next ”进入下一步设置。图 1选择求解器 —— By EastFDTD 4.0

第二步选择模式选择“自动计算透反率”计算模式，计算模式选择如图2所示。点击“Next”进入下一步设置。图2 选择计算模式注意：本模式默认的单位、网格和边界设置。第三步设置模式参数本模式参数设置全部勾选：

图3 设置模式参数第四步设置频率设置计算频率范围：100e6-1e9Hz，频率间隔为25e6Hz，如图4所示。下一步给出基本参数设置报告。

图 4设置频率第五步新建材料根据同样配方得到的块状吸波材料或同轴件，可以通过测试其S参数反推材料参数，或者矢量网络分析仪直接得到材料的介电常数等参量。这些参量一般是随频率剧烈变化的。在理论计算时，就必须将这些参数拟合为物理上合理的色散模型。 5.1 新建材料库右击“模型管理器”中的材料，选择“从材料库中选择”。图5 进入材料库

图6 材料库用户可以根据需要新建材料库，将自己经常使用的材料归档。点击“从材料库中选择”界面中的“新材料库”，新建材料库，命名为A，如图7所示。

各种吸波材料的比较

Christopher L Holloway 沙斐翻译一前言最早暗室（全电波）建于50年代，用于天线测量。吸波材料由动物毛发编制而成，外涂一层碳，厚2英寸（）。在~10GHz正入射时，反射系数为-20dB。60年代，以上的吸波材料被新一代、由一定形状的吸波材料所取代，正入射时反射系数为 -40dB。目前普遍使用的聚氨酯锥体40年代就开始研究，60年代才有产品。正入射时的反射系数为 -60dB。然而可使用的频率范围较高，要求锥体的厚度（尖顶到基座）至少是几个波长。电-厚锥体的良好性能主要来源于锥体直接的良好多重反射。由于锥体的厚度大于波长，锥体的周边反射入射波。波在相邻的锥体间不断的反射，再反射很多次。每次反射时总有一部分波被锥体吸收。因此，仅有小部分抵达锥体基座。基座吸收后到达金属板，金属板反射后又进入锥体，再通过多重反射和吸收。最后从锥体的尖返回的波已是非常小了。电-厚锥体的最佳性能的获得，依靠锥体内渗碳加载的调节，要求碳负载足够小，以便每次波反射时进入锥体的波尽可能多，但渗碳加载又要足够大，以便充分吸收进入锥体的波的能量。半电波暗室最早用于70年代，作为开阔场地的替代场地，测量辐射发射。频率范围为30－1000MHz。但最早暗室中粘贴的典型的吸波材料厚度为3－6英尺（－）。显然在30MHz 的频率上，厚度不可能是几个波长。因此暗室的频率范围被限制在90－1000MHz。 30－90MHz频段的吸波材料开发缓慢，因为无法预测和测量电-薄吸波材料（即厚度 <1 4 λ）的性能，只能安装上以后，测量暗室特性来判定。直到80年代中期，计算和测量技术发展以后，对小型宽带吸波材料的评估才成为可能。【4】－【6】中叙述了在理论模型中使用“均质化方法”可以精确地计算吸波材料的反射特性。【7】－【10】中叙述了使用大测试装置直接测小型宽带吸波材料的反射特性。在整个30－1000MHz的频段都要获得小的反射率，则小型宽带吸波材料必须使用锥形模型，它们在高频段是电-厚模型，但在低频段则是电-薄形材料。电波入射到电-薄型吸波材料上时，它们并不在乎吸波材料的实际几何形状是锥型还是楔型。相反，它们的行为就象照射到一固体媒质上，该媒质的有效ε和μ随进入媒质的距离而变化。注意这是有效ε和有效μ和构成吸波材料的实际ε和μ是不同的。最佳的吸波材料提供了从空气阻抗到吸波材料基座的波阻抗的逐渐过渡。正确的渗碳加载可使大部分入射波穿透锥或楔，并在通过基座时被吸收。更进一步调节渗碳可以使入射波被锥或楔反射的那一部分和从金属板反射后从吸波材料中透出来的那一部分那互相抵消，这种抵消可以获得非常小的反射率。显然只能发生在较窄的频率范围。一般说来渗碳加载对电-厚和电-薄材料的要求是不同的，【6】因此对于工作频率在30－1000MHz的小型宽带吸波材料（锥或楔型），渗碳加载既要考虑高频时的电-厚，又要考虑低频时的电-薄情况。这是极富于挑战性的。 60年代初期日本开发了电-薄型铁氧体瓦作为聚氨酯锥型和楔型的替代物。由于瓦的吸波性能和空气比较接近，在空气－瓦片界面反射很小，入射波直接渗入瓦片。又因为瓦片对磁场损耗大，所以渗入波被吸收。如有穿过瓦片的，则被金属板反射，重又回到瓦片，被再次吸收。如还有穿出瓦片回到空气中的，则可以象锥型和楔型吸波材料那样，调节瓦片厚度，在一定的较窄的频率范围内使其与瓦片直接反射到空气中的那一部分相抵消。近年来，薄锥和楔（200－1000MHz）＋铁氧体瓦＋介质层（30－600MHz）构成了超小型

高温吸波材料研究应用现状

高温吸波材料研究应用现状（转帖）高温, 转帖, 应用, 研究隐身技术是通过控制和降低武器系统的特征信号，使其难以被探测、识别、跟踪和攻击的技术。现代及未来战争中，雷达是探测目标最可靠的手段，隐身技术的研究以雷达隐身为重点[1]。武器系统的隐身能力可以通过外形设计和使用隐身材料来实现，但对外形的过多要求会引起空气动力性能的下降，并导致装容空间的减小和其他损失，所以开展吸波材料的研究成为隐身技术的关键。按照吸波材料的结构形式，可将它分为涂料型吸波材料、贴片型吸波材料、吸波腻子、吸波复合材料等[2]。对于吸波/承载一体化吸波材料即结构吸波材料，兼顾了承载和吸波双重功能，不额外增加重量，且材料本身在力学性能和吸波性能上具有较强的可设计性，从而具有较强的实用价值。按照吸波机理可以将吸波材料分为磁损耗型吸波材料、介电损耗型吸波材料和“双复”型吸波材料3类。在飞机的尾喷管等高温部位，其工作温度往往在700℃以上，大部分磁性吸收剂由于居里温度较低而失去吸波性能，致使高温吸波材料仅依靠电损耗机制来吸收雷达波。国外对耐高温吸波材料虽然已进行了较多的研究，但由于涉及军事应用，没有详细报道。从文献分析可以发现，陶瓷基复合材料是国外研制高温吸波材料的主要方向。本文简述了国外高温结构吸波材料基体和吸收剂的研究应用进展，并展望了高温吸波材料的发展方向。高温吸波材料基体为满足低反射、高吸收以及宽频带吸收的要求，吸波材料往往被设计成双层或多层结构，即吸波材料由阻抗变换层和吸收层组成，并通过优化设计使其具有较好的吸波性能。优化设计结果表明，阻抗变换层具有较低的介电常数时，有利于雷达波进入吸波材料内部，从而表现出较好的吸波性能。另外，吸收层中吸收剂的介电常数往往较大，为了使吸收层介电常数不致太大，基体的介电常数不能太大。作为高温结构吸波材料的基体，还应具有较强的承载能力和易烧结制备性。由于材料在高温和常温下工作，基体还应具有较低的热膨胀系数及较强的耐热冲击性，此外，还应考虑到基体与吸收剂的匹配问题。当前研究较多的高温吸波材料基体可分为两类：(1)陶瓷基体，如Si3N4、Al2O3、AlN、莫来石、堇青石等；(2)耐高温玻璃基体，如LAS玻璃、磷酸盐玻璃、MAS玻璃等。其性能如表1所示[3-10]。高温吸波材料用吸收剂高温吸波材料主要靠吸收剂对电磁波进行吸收。性能优良的吸收剂要求高效吸收、宽带吸收且密度较小。对于耐高温吸收剂来说，控制其介电常数和损耗是关键。目前，国内外研究和应用较多的耐高温吸收剂主要有以下几类。 1 碳化硅碳化硅是当前国外研究最为广泛的耐高温吸收剂，其突出优点是具有优良的力学性能、高强度和良好的电性能。另外，碳化硅具有极其优异的耐高温性能，这是普通吸收剂所不具备的。

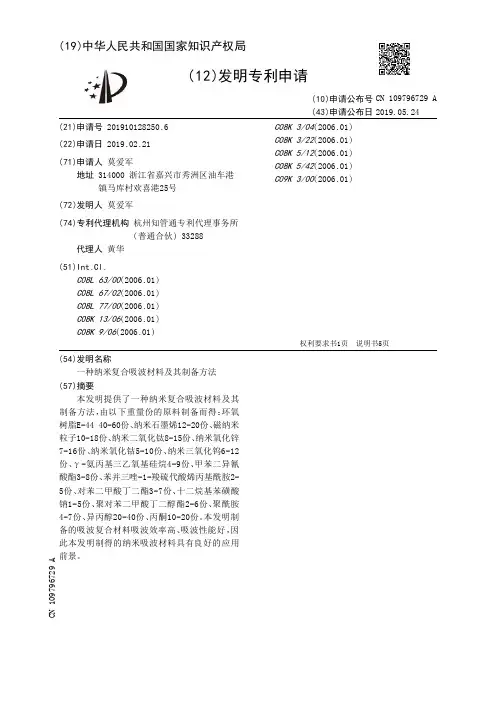

纳米吸波材料

纳米吸波材料 0930402090 杨苏清现代科学技术迅速发展，无形无迹的电磁波充斥着人们的生活空间，严重的电磁污染给地球的生态环境带来了严重的破坏，因此，研制开发新型吸波材料已经成为当今社会的热点；同时，随着现代军事技术的不断发展，战争越来越信息化，立体化，雷达探测技术的不断发展，现代军队为提高自身的生存和突防能力，也越来越多的应用到隐身技术，而作为隐身技术关键的吸波材料也成为各国军事科技力量研究和开发的重点和热点。一、纳米吸波材料原理及特性纳米材料是指特征尺寸在1～100nm的材料。纳米材料由于其自身结构上的特征而具有小尺寸效应、表面界面效应、量子尺寸效应以及宏观量子隧道效应，因而与同组分的常规材料相比，在催化、光学、磁性、力学等方面具有许多奇异的性能，在微波吸收方面显示出很好的发展前景。吸波材料是指能够吸收投射到它表面当今电磁波能量，并通过材料的介质损耗使电磁波能量转化为其他形式的能量的一类材料。当一个微粒的尺寸小到纳米量级时，它的微观结构和性能既不同于原子、分子的微观体系，也不同于显示本征性质的大颗粒材料宏观体系，而是介于二者之间的一个过渡体系。纳米微粒尺寸小，比表面积大，具有很高的表面能，从而对其化学性质有很大影响。实验证明，粒子分散度提高到一定程度后，随着粒子直径的减小，位于粒子表面的原子数与总原子数的比值急剧增大，当粒径降为5nm 时，表面原子所占比例可达50%。由于表面原子数增加，微粒内原子数减少，使能带中的电子能级发生分裂，分裂后的能级间隔正处于微波的能量范围内(l×l0-2-l×lO-5eV)，从而导致新的吸波通道。一方面，纳米微粒尺寸远小于雷达波波长，对雷达波的透过率大大高于常规材料，这就大大降低了对雷达波的反射率；另一方面，纳米材料的比表面积比常规微粒大3～4个数量级，对雷达波和红外光波的吸收率也比常规材料高得多。此外，随着颗粒的细化，颗粒的表面效应和

吸波建筑材料的研究及应用进展

吸波建筑材料的研究及应用进展发表时间：2014-12-25T08:58:25.343Z 来源：《防护工程》2014年第9期供稿作者：官举红 [导读] 随着科技的日益进步,电磁技术给人类创造了巨大的物质文明,但也把人们带进一个充满人造电磁辐射的环境里。官举红重庆热展建筑工程咨询服务中心重庆 400012 [摘要]随着现代科学技术的发展，吸波材料被广泛的应用于人体安全防护、微波暗室、通讯以及导航系统的电磁干扰等多方面。本文对吸波建筑材料的研究及应用进展进行了详细分析。 [关键词]建筑吸波材料;应用前景;发展趋势一、前言目前，微波吸收材料的发展越来越明显地呈现出功能上频谱兼容化、材料形态上低维化、材料设计上智能化超长化、材料组成上复合化、材料性能上多样化和材料应用上民用化的发展趋势。二、开发研制新型建筑吸波材料的必要性随着科技的日益进步,电磁技术给人类创造了巨大的物质文明,但也把人们带进一个充满人造电磁辐射的环境里。电磁辐射污染已经成为继大气污染、水污染和噪声污染之后的第四污染源[1],且随着电子、电信技术快速发展而日趋严重。常规电磁屏蔽的方法会带来电磁波的高反射,因此寻找低反射高吸收的材料成为吸波材料的研究热点。民用方面,大功率电磁波发射塔、电台等向外界不断发射的电磁波,常常会带来通讯干扰、电子迷雾等问题。更为严重的是,数以百万计的人们由于长期暴露在来自电缆和家庭电器的电磁辐射中,患癌症和退化性疾病的危险正在增加,高频电磁波对生物肌体细胞、人体神经系统、循环系统、免疫、生殖和新陈代谢功能具有极强的辐射伤害。研究开发新型建筑吸波材料,为人们提供弱电磁辐射的居住及办公环境十分必要。军事上,随着世界上许多国家对现代战争的第四战场——电磁战的深入研究,目前电磁战已主要应用于以下两个方面:一是在战争中对敌方进行大规模、高强度的持续电磁干扰,使得敌方的指挥、通讯等系统不能够正常运作;二是近些年来一些军事强国越来越重视对电磁武器的研究。目前,美国等国家已经研制出一种威力巨大的电磁武器——电磁炸弹。这种特殊的炸弹在爆炸时能够向周围空间辐射极强的脉冲电磁波,能够迅速使得敌方的电力通讯设施陷入瘫痪。由于以上原因,建筑吸波材料作为防电磁战中的重要一环越来越受到重视。如对于一些要害部门的建筑物、设备设施可以使用吸波建筑材料来防止敌方的电磁干扰或电磁武器的攻击。另外,为了更好地保护指挥机关、仓库等一些重要军事场所及设施,需在这些建筑物表面使用吸波材料来吸收电磁波以减小被敌方雷达探测到的可能性,从而提高它们的战场生存能力。因此,从民用与军用两方面考虑,有关非运动目标(如:大型建筑物、军事掩体、机场、雷达站等)建筑吸波材料的研究十分必要。三、吸波材料的吸波机理吸波涂料能够吸收投射到它表面的电磁波能量,并通过材料的损耗转变成热能等其他形式的能量。材料吸收电磁波的基本条件:1)电磁波射入材料时能最大限度地进入材料内部(匹配特性);2)进入材料内部的电磁波能迅速衰减掉(衰减特性)。损耗大小,可用电损耗因子和磁损耗因子来表征。对于单一组元的吸收体,阻抗匹配和强吸收之间存在矛盾,有必要进行材料多元复合,以便调节电磁参数,使它尽可能在匹配条件下,提高吸收损耗能力。四、建筑吸波材料的应用前景 1.钢纤维混凝土混凝土是用量最大、用途最广的建筑材料,吸波混凝土及功能、环保、结构于一体,在传统高耐久性的基础上赋予吸收电磁波的功能,符合高新技术改造传统材料的发展方向。在建筑工程中,厘米级的钢纤维与混凝土粘接性能好,复合基体能共同承受荷载,与普通同级的混凝土相比塑性、韧性显著增大,抗拉、抗弯性能也显著提高[3],但是关于厘米级的钢纤维掺入混凝土后的吸波性能研究未见有公开报道。华中科技大学的杨海燕等,研究了不同长度、不同占空比钢纤维混凝土对军用频率范围电磁波的吸收衰减特性,并分析了它们之间的关系。2-18GHz其最大吸收率达9.8dB,4dB带宽最高15.28GHz。 2.手性吸波混凝土在近年的研究中发现,在混凝土中掺入晶须,试样干燥后试件外形出现弯曲;掺入,虽然改善了混凝土的吸波性能,但随着掺量的增大,试件出现脆裂。这表明仅靠调整混凝土的电解质损耗以及磁介质损耗,吸波性能的改善存在极限,同时还伴随了混凝土力学性能的降低甚至破坏。康青[4]提出在混凝土中掺入螺旋结构钢纤维线圈,即制得手性吸波混凝土,结合混凝土中的电损耗介质、磁损耗介质,建立手性吸波混凝土的理论模型,制备不同配合比的实验样品,研究电磁损耗机理及规律,获取优化的吸波混凝土设计方案。这样既克服了吸波混凝土改性中力学性能下降的难题,有增大了吸波混凝土的损耗机制。 3.碳纤维混凝土研究了波纹型单纤维的吸波性能和能量耗散机理,推到了波纹型碳纤维混凝土结构能量耗散因子计算公式,并进行了能量耗散分析。对于碳纤维混凝土板,板厚,碳纤维弹性模量,纤维密度,碳纤维混凝土弹性模量,混凝土密度,实验结果表明,碳纤维在纤维混凝土中的体积分数为时,有较高的结构损耗因子,此后随着体积分数的增大,结构损耗因子也不会增高,甚至降低。 4.防辐射涂料防辐射涂料一般是在普通涂料中加入吸波材料制成,并要求施工性能好、不易脱落且成本不能太高。目前相关的研究成果较多,如有专利采用含有铁、锌、钴、铜、锂等成分的原料预烧、球磨、热处理、粉磨后按照一定比例和普通涂料混合制备成环保型建筑吸波涂层,可吸收500MHz-5600MHz的电磁波。还有专利将吸波组分与其他环保手段结合起来,制备出多功能环保吸波建筑涂料。五、吸波建筑材料的发展趋势随着吸波建筑材料的应用不断扩大,人们对其性能要求也越来越高,已有的吸波建筑材料很难满足实际应用的要求。目前吸波建筑材料的研究主要有以下趋势。 1.宽频薄层吸波建筑材料电子技术的迅速发展要求吸波建筑材料的工作频段越来越宽。目前的宽频吸波建筑材料主要应用在微波暗室,不但厚度大,而且成本很

电磁屏蔽材料与吸波材料结构与性能的比较

电磁屏蔽材料与吸波材料结构与性能的比较装置避雷针是避免雷击的有效方法。在房屋最高处竖一金属棒，棒下端连一条足够粗的铜线，铜线下端连一块金属板埋入地下深处潮湿处。金属棒的上端须是一个尖头或分叉为几个尖头。有了这样的装置，当空中有带电的云时。避雷针的尖端因静电感应就集中了异种电荷，发生尖端放电，与云内的电相中和，避免发生激烈的雷电、这就是避雷针能避雷的一方面。但这种作用颇慢，如果云中积电很快，或一块带有大量电荷的云突然飞来，有时来不及按上述方式中和，于是有强烈的放电，加雷电仍会发生。但这时由于避雷针高过周围物体，它的尖端又集中了与云中电异号的电荷，如果雷电是在云和地面物之间发生，放电电流主要通过避雷针流入大地，因此，不会打在房屋或附近人的身上，只会打在避雷针上了。由此可见，避雷针的尖端放电作用会减少地面物与云之间打雷的可能性；到了不可避免时，它自己就负担了雷的打击，房屋与人得到了安全。 2、电磁屏蔽材料与吸波材料结构与性能的比较。电磁屏蔽材料分电磁屏蔽涂料和电磁屏蔽塑料。电磁屏蔽涂料是由导电填料、树脂黏结剂、溶剂和添加剂组成，根据填料的不同，可分为碳系、银系、铜系和镍系电磁屏蔽涂料等。电磁屏蔽塑料可分为表层导电型屏蔽塑料和填充型屏蔽塑料。

表层导电型屏蔽塑料是利用贴金属箔、金属熔融喷射和非电解电镀等方法在塑料表面获得很薄的金属层，从而达到屏蔽的目的。它具有导电性好，屏蔽效果佳等特点，但是其金属薄复合层或镀层在使用和加工过程中容易剥离，性能较差，因此使用较少。填充型复合屏蔽塑料是由导电填料和合成树脂通过混炼造粒，并采用注射成型，挤压成型或压塑成型等方法制得。两者相比，后者具有一次成型的特点，从而可降低成本，提高产品的可靠性，使用较多。一般来说，屏蔽塑料的性能取决于导电填料的导电性及它们之间的相互搭接程度。吸波材料吸波材料是指能吸收投射到它表面的电磁波能量，并通过材料的介质损耗使电磁波能量转化为热能或其他形式的能量，一般由基体材料(或粘接剂)与吸收介质(吸收剂)复合而成。由于各类材料的化学成分和微观结构不同，吸波机理也不尽相同。尽管如此，材料的吸波性能还是可以用宏观的电磁理论进行分析，工程上也常常使用材料宏观的介电常数和磁导率来评价吸波材料的反射和传输特性。材料吸收电磁波的基本条件是：①电磁波入射到材料上时，它能尽可能不反射而最大限度地进入材料内部，即要求材料满足阻抗匹配；②进入材料内的电磁波能迅速地几乎全部衰减掉，即要求材料满足衰减匹配。吸波材料有多种分类方法，除了按组成分类外，主要还有下列三种：(1)按材料耗损机理可分为电阻型，电介质型和磁介质型。碳化硅、石墨等属于电阻型，电磁能主要衰减在电阻上；钦

各种吸波材料的比较

各种吸波材料的比较 Christopher L Holloway 沙斐翻译一前言最早暗室（全电波）建于50年代，用于天线测量。吸波材料由动物毛发编制而成，外涂一层碳，厚2英寸（5.08cm）。在2.4~10GHz正入射时，反射系数为-20dB。60年代，以上的吸波材料被新一代、由一定形状的吸波材料所取代，正入射时反射系数为-40dB。目前普遍使用的聚氨酯锥体40年代就开始研究，60年代才有产品。正入射时的反射系数为-60dB。然而可使用的频率围较高，要求锥体的厚度（尖顶到基座）至少是几个波长。电-厚锥体的良好性能主要来源于锥体直接的良好多重反射。由于锥体的厚度大于波长，锥体的周边反射入射波。波在相邻的锥体间不断的反射，再反射很多次。每次反射时总有一部分波被锥体吸收。因此，仅有小部分抵达锥体基座。基座吸收后到达金属板，金属板反射后又进入锥体，再通过多重反射和吸收。最后从锥体的尖返回的波已是非常小了。电-厚锥体的最佳性能的获得，依靠锥体渗碳加载的调节，要求碳负载足够小，以便每次波反射时进入锥体的波尽可能多，但渗碳加载又要足够大，以便充分吸收进入锥体的波的能量。半电波暗室最早用于70年代，作为开阔场地的替代场地，测量辐射发射。频率围为30－1000MHz。但最早暗室中粘贴的典型的吸波材料厚度为3－6英尺（0.91－1.83m）。显然在30MHz的频率上，厚度不可能是几个波长。因此暗室的频率围被限制在90－1000MHz。 30－90MHz频段的吸波材料开发缓慢，因为无法预测和测量电-薄吸波材料（即厚度 <1 4 λ）的性能，只能安装上以后，测量暗室特性来判定。直到80年代中期，计算和测量技术发展以后，对小型宽带吸波材料的评估才成为可能。【4】－【6】中叙述了在理论模型中使用“均质化方法”可以精确地计算吸波材料的反射特性。【7】－【10】中叙述了使用大测试装置直接测小型宽带吸波材料的反射特性。在整个30－1000MHz的频段都要获得小的反射率，则小型宽带吸波材料必须使用锥形模型，它们在高频段是电-厚模型，但在低频段则是电-薄形材料。电波入射到电-薄型吸波材料上时，它们并不在乎吸波材料的实际几何形状是锥型还是楔型。相反，它们的行为就象照射到一固体媒质上，该媒质的有效ε和μ随进入媒质的距离而变化。注意这是有效ε和有效μ和构成吸波材料的实际ε和μ是不同的。最佳的吸波材料提供了从空气阻抗到吸波材料基座的波阻抗的逐渐过渡。正确的渗碳加载可使大部分入射波穿透锥或楔，并在通过基座时被吸收。更进一步调节渗碳可以使入射波被锥或楔反射的那一部分和从金属板反射后从吸波材料中透出来的那一部分那互相抵消，这种抵消可以获得非常小的反射率。显然只能发生在较窄的频率围。一般说来渗碳加载对电-厚和电-薄材料的要不同的，【6】因此对于工作频率在30－1000MHz的小型宽带吸波材料（锥或楔型），渗碳加载既要考虑高频时的电-厚，又要考虑低频时的电-薄情况。这是极富于挑战性的。 60年代初期日本开发了电-薄型铁氧体瓦作为聚氨酯锥型和楔型的替代物。由于瓦的吸

关于吸波材料的市场分析报告

关于吸波材料的市场分析报告一、引言随着现代科学技术的发展，电磁波辐射对环境的影响日益增大。在机场，飞机航班因电磁波干扰无法起飞而误点；在医院，移动电话常会干扰各种电子诊疗仪器的正常工作。因此，治理电磁污染，寻找一种能抵挡并削弱电磁波辐射的材料——吸波材料，已成为材料科学的一大课题。在日益重要的隐身和电磁兼容（EMC）技术中，电磁波吸收材料的作用和地位十分突出，已成为现代军事中电子对抗的法宝和“秘密武器”，其工程应用主要在以下几个方面：隐身技术、改善整机性能、安全保护、微波暗室。此外，在手机外壳，微波行业也是应用非常广泛。二、情况介绍随着电子技术的飞速发展,电子产品正迅速向节能化、智能化、信息化、多系统、多功能及娱乐性等多元化方向发展。这些拥有各种个性化娱乐功能的电子产品的普及,在很大程度上丰富了人们的物质生活需要;但与此同时,也不可避免地带来了一些问题,尤其是电磁兼容(EMC)问题。电磁兼容问题的存在,往往使电子、电气设备或系统不能正常工作,性能降低,甚至受到损坏。为解决这些问题,全球各地区基本都设置了与电磁兼容相关的市场准入认证,用以保护本地区的电磁环境,如:北美的FCC、NEBC认证,欧盟的CE认证,日本的VCCEI认证,澳洲的C-TICK认证,台湾地区的BSMI认证,中国的3C认证等。此外,由于消费类电子产品集成的功能越来越多,以手机为例,目前市场上一部智能手机,往往同时集成有GSM移动通信、蓝牙、Wi-Fi、摄像头等,另外还具有MP3、MP4等多媒体功能，，这使得手机的工作频率越来越高，系统内部各个子模块之间的互相干扰也变得很突出。另外，目前国内外吸波涂料民用频段的应用还是空白点，（军用频段吸波涂料的应用美国、法国有先例）利用吸波原理的民用系列产品我们是首创，胶板类的吸波材料可以加工卷材是国内首创，吸波材料、吸波涂料的核心技术是材料的配伍，生产工艺简单，加工设备都是通用设备，一次性投资少。吸波材料在手机电磁兼容设计中的应用手机在工作时,会不断往外发射电磁波,最大功率可以达到2w,这对周围环境的影响是很大的。比如,在手机通话的过程中,如果与固定电话距离较近,且固定电话也在通话,那么,我们经常会在固定电话的手柄中听到“滋滋滋”的声音,

纳米吸波材料

00 杨苏清现代科学技术迅速发展，无形无迹的电磁波充斥着人们的生活空间，严重的电磁污染给地球的生态环境带来了严重的破坏，因此，研制开发新型吸波材料已经成为当今社会的热点；同时，随着现代军事技术的不断发展，战争越来越信息化，立体化，雷达探测技术的不断发展，现代军队为提高自身的生存和突防能力，也越来越多的应用到隐身技术，而作为隐身技术关键的吸波材料也成为各国军事科技力量研究和开发的重点和热点。一、纳米吸波材料原理及特性纳米材料是指特征尺寸在1～100nm的材料。纳米材料由于其自身结构上的特征而具有小尺寸效应、表面界面效应、量子尺寸效应以及宏观量子隧道效应，因而与同组分的常规材料相比，在催化、光学、磁性、力学等方面具有许多奇异的性能，在微波吸收方面显示出很好的发展前景。吸波材料是指能够吸收投射到它表面当今电磁波能量，并通过材料的介质损耗使电磁波能量转化为其他形式的能量的一类材料。当一个微粒的尺寸小到纳米量级时，它的微观结构和性能既不同于原子、分子的微观体系，也不同于显示本征性质的大颗粒材料宏观体系，而是介于二者之间的一个过渡体系。纳米微粒尺寸小，比表面积大，具有很高的表面能，从而对其化学性质有很大影响。实验证明，粒子分散度提高到一定程度后，随着粒子直径的减小，位于粒子表面的原子数与总原子数的比值急剧增大，当粒径降为5nm 时，表面原子所占比例可达50%。由于表面原子数增加，微粒内原子数减少，使能带中的电子能级发生分裂，分裂后的能级间隔正处于微波的能量范围内(l×l0-2-l×lO-5eV)，从而导致新的吸波通道。一方面，纳米微粒尺寸远小于雷达波波长，对雷达波的透过率大大高于常规材料，这就大大降低了对雷达波的反射率；另一方面，纳米材料的比表面积比常规微粒大3～4个数量级，对雷达波和红外光波的吸收率也比常规材料高得多。此外，随着颗粒的细化，颗粒的表面效应和量子尺寸效应变得突出，颗粒的界面极化和多重散射成为重要的吸波机

复合羰基铁吸波材料

说起吸波材料，行业外人士可能不是很清楚，何为吸波材料？所谓吸波材料，指能吸收或者大幅减弱投射到它表面的电磁波能量，从而减少电磁波的干扰的一类材料。在工程应用上，除要求吸波材料在较宽频带内对电磁波具有高的吸收率外，还要求它具有质量轻、耐温、耐湿、抗腐蚀等性能。而本文中我们主要要说的复合羰基铁吸波材料，将磁性吸收剂羰基铁粉分散于环氧、橡胶、聚乙烯及尼龙等高分子基体中，可以制成不同吸收特性、不同应用场景的吸收体，主要应用场合为普通负载片、吸波贴片、吸波尖锥等。羰基复合铁是红棕色液体，它不溶于水，溶于乙醇、乙醚、苯、强碱和浓酸，遇光以及热容易分解，暴露在空气中能自燃。遇明火、高热能引起燃烧爆炸。与氧化剂能发生强烈反应。其蒸气比空气重，能在较低处扩散到相当远的地方，遇火源会着火回燃。与锌及过渡金属卤化物发生剧烈反应。下面看看吸收剂复合对提升羰基铁涂层吸波性能的影响：为提升羰基铁(CIP)涂层吸波性能，分别添加了电阻型吸收剂炭黑(CB)和透波材料二氧化硅(SiO2)，研究不同吸收剂的加入对其吸波性能的影响。用扫描电子显微镜表征其断面形貌，用弓形法测试其反射损耗(2~18 GHz频段)。结果表明，吸收剂的复合化显著提升了涂层的吸波性能。SiO2的加入显著改善了吸收峰值，且随SiO2含量的增加，峰值的改善更加显著。CB的加入也提升了涂层的吸波性能，但由于CB的高导电性，其加入量达到一定程度时，涂层的阻抗匹配条件恶化，吸

波性能的提升也逐渐减小。当CB、CIP与聚氨酯质量比为0.1:5:1时，此时涂层吸波性能最佳，在6 GHz处可达?22.1 dB。吸收剂的复合化可以有效的提高传统吸波涂层性能，合理设计吸收剂的用量，可以获得吸波性能优异的涂层材料。复合羰基铁吸波材料在此为大家推荐昊王。南京昊王电子材料有限公司成立于2006年，公司坐落于南京江宁经济技术开发区，主要为航天科工集团，航天科技集团及中电科技集团等相关科研院所提供稀土原料，化工原料及碳化硅吸收材料，是相关科研院所的合格供应方。公司生产的碳化硅吸收材料主要用于微波吸收负载，微波暗室，暗箱。微波吸收性能良好，耐高功率，耐高温，稳定性好，无毒、无挥发、可加工成各种形状同时因性能一致性高随着微波技术在各行业中广泛应用，碳化硅微波吸收材料也能为更多的行业提供更好的服务。有需要的朋友们可以直接联系咨询昊王公司官网https://www.360docs.net/doc/ec16952069.html,

EMI-RF吸波材料性能分析

EMI/RF吸波材料性能分析随着工程师们需要遵循的辐射电磁干扰(EMI)规范的不断增多，市场上开始出现各种类型的EMI吸波材料。一般而言，市场上所提供的这些吸波材料的厚度很薄并具有很好的外形柔韧性，再加上其背面带有粘合剂的设计使得我们能够很容易地将这些吸波材料应用到一些不符合电磁干扰和射频干扰(EMI/RFI) 相关规范的产品表面。因此，选择合适的吸波材料就成为符合EMI/RFI相关规范、维护系统性能完好的一个关键因素。在10MHz到3000MHz的频率范围内，大部分吸波材料都会采用加入有损耗的磁性材料(例如，羰基铁或者铁氧体粉末等)的方式来削弱其表面电流。这些表面电流源于有害EMI和导体的相互作用，而且它们的出现还会导致电磁场的二次辐射，因此为了保证产品符合相关规范，通常都会设法降低该表面电流。除此之外，这些表面电流还可能会对其它电路造成干扰，妨碍系统的正常运行。比较不同生产厂家提供的吸波材料的性能需要花费大量的金钱和时间。考虑到EMI测试试验室每天几千美元的费用，试错试验(trialanderrortesting)的次数必须被限制到最少。因此，通过携带若干种可能会使用到的吸波材料到EMI试验室进行测试以确定效果最好的一种材料的方法已经被证明是一种非常昂贵的解决方法。而本文所介绍的这种简单的表面电流减小测试装置(SCRF)则允许我们对各种吸波材料样品的性能进行快速、简单的比较，从而缩小吸波材料的选择范围，确定某频率范围内具体EMI问题所需的性能最好的一种或两种吸波材料。 SCRF装置主要由两个经过静电屏蔽的磁场环形天线构成，而且通过将它们小心地放置在相互垂直的位置上可以在相关频率范围内获得70dB甚至更

柔性吸波材料的应用范围

柔性吸波材料的应用范围早在第二次世界大战期间，美、英、德等国出于各自的军事目的，针对雷达电子侦察和反侦察，开始对电磁波吸收材料进行了大量探索性工作。美国于20世纪60年代开始把柔性吸波材料应用于空军的F-14、F-15、F-18战斗机和F-117隐形飞机上。80年代以来，世界各国投巨资加大对吸波材料研究的力度。随着电信业务的迅速发展，吸波材料也被应用到通信、环保及人体防护等诸多领域。随着现代科学技术的发展，电磁波辐射对环境的影响日益增大。在机场，飞机航班因电磁波干扰无法起飞而误点；在医院，移动电话常会干扰各种电子诊疗仪器的正常工作。因此，治理电磁污染，寻找一种能抵挡并削弱电磁波辐射的材料——吸波材料，已成为材料科学的一大课题。城市内高楼林立，高大的建筑反射电磁波会造成重影。将吸波材料应用于建筑材料中，可使这个问题迎刃而解。而吸波材料制作的微波暗室可广泛地应用于雷达、通信和航空航天领域。此外，吸波材料在改善机载、航载雷达设备的兼容性，提高整机性能等方面也有着广阔的应用空间。在各种雷达目标的表面，涂覆吸波材料用以减少武器系统的有效反射截面，从而使这些武器易于突破敌方雷达的防区，这是反雷达侦察的一种有力手段，也是减少武器系统遭受红外制导导弹和激光武器攻击的一种方法。吸波材料还可用于着落灯等机场导航设备，航船桅杆、甲板，潜艇的潜望镜支架或通气管道等。将吸波材料应用于各类电子产品，如电视、LED显示屏、音响、VCD 机、计算机、数码相机、游戏机、微波炉、移动电话中，可以使电磁

波泄露降到国家卫生安全限值（10微瓦每平方厘米）以下，确保人体健康。将其应用于高功率雷达、微波暗室、微波医疗器、微波破碎机、电子兼容的吸收屏蔽，能保护操作人员免受电磁波辐射的伤害。柔性吸波材料系列产品应用频率为10MHz-10GHz，根据不同的应用频率，调正吸收剂的配伍，制成不同厚度的电磁波吸收贴片，广泛应用于移动装置、显示装置、计算机、数字设备、电子产品等抗电磁辐射干扰、微波暗室、屏蔽箱、微波辐射防护技术领域吸波材料具有较高的介电常数和磁导率以及较大的损耗因子。
