模具制造技术试卷附答案

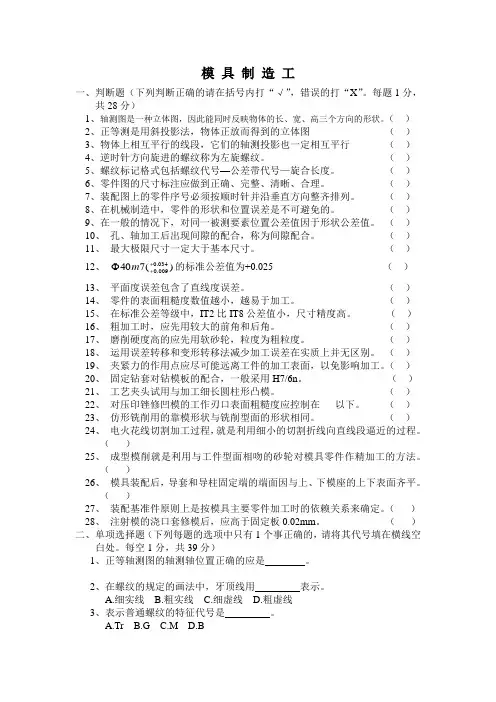

模具制造工试题和答案
模 具 制 造 工一、判断题（下列判断正确的请在括号内打“√”，错误的打“X ”。
每题1分，共28分）1、轴测图是一种立体图，因此能同时反映物体的长、宽、高三个方向的形状。
（ ）2、正等测是用斜投影法，物体正放而得到的立体图 （ ）3、物体上相互平行的线段，它们的轴测投影也一定相互平行 （ ）4、逆时针方向旋进的螺纹称为左旋螺纹。
（ ）5、螺纹标记格式包括螺纹代号—公差带代号—旋合长度。
（ ）6、零件图的尺寸标注应做到正确、完整、清晰、合理。
（ ）7、装配图上的零件序号必须按顺时针并沿垂直方向整齐排列。
（ ）8、在机械制造中，零件的形状和位置误差是不可避免的。
（ ）9、在一般的情况下，对同一被测要素位置公差值因于形状公差值。
（ ）10、 孔、轴加工后出现间隙的配合，称为间隙配合。
（ ）11、 最大极限尺寸一定大于基本尺寸。
（ ）12、 )(740034.0009.0++Φm 的标准公差值为+0.025 （ ）13、 平面度误差包含了直线度误差。
（ ）14、 零件的表面粗糙度数值越小，越易于加工。
（ ）15、 在标准公差等级中，IT2比IT8公差值小，尺寸精度高。
（ ）16、 粗加工时，应先用较大的前角和后角。
（ ）17、 磨削硬度高的应先用软砂轮，粒度为粗粒度。
（ ）18、 运用误差转移和变形转移法减少加工误差在实质上并无区别。
（ ）19、 夹紧力的作用点应尽可能远离工件的加工表面，以免影响加工。
（ ）20、 固定钻套对钻模板的配合，一般采用H7/6n 。
（ ）21、 工艺夹头试用与加工细长圆柱形凸模。
（ ）22、 对压印锉修凹模的工作刃口表面粗糙度应控制在 以下。
（ ）23、 仿形铣削用的靠模形状与铣削型面的形状相同。
（ ）24、 电火花线切割加工过程，就是利用细小的切割折线向直线段逼近的过程。
（ ）25、 成型模削就是利用与工件型面相吻的砂轮对模具零件作精加工的方法。

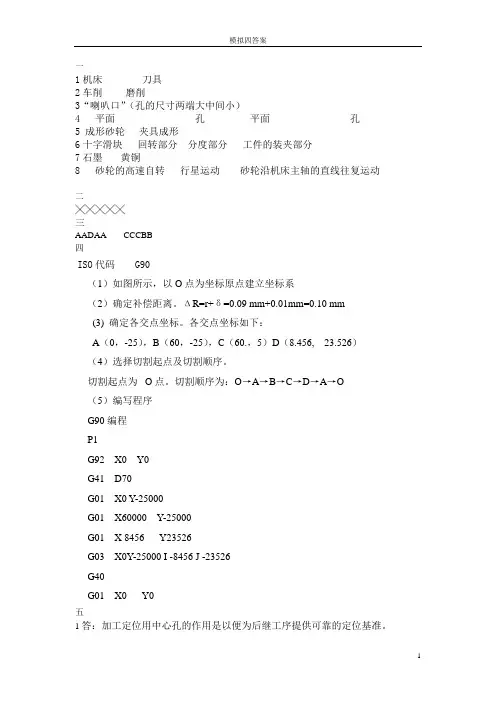

模具制造技术--试卷4,参考答案
一1机床刀具2车削磨削3“喇叭口”（孔的尺寸两端大中间小）4 平面孔平面孔5 成形砂轮夹具成形6十字滑块回转部分分度部分工件的装夹部分7石墨黄铜8 砂轮的高速自转行星运动砂轮沿机床主轴的直线往复运动二╳╳╳╳╳三AADAA CCCBB四ISO代码 G90（1）如图所示，以O点为坐标原点建立坐标系（2）确定补偿距离。
ΔR=r+δ=0.09 mm+0.01mm=0.10 mm(3) 确定各交点坐标。
各交点坐标如下：A（0，-25），B（60，-25），C（60.，5）D（8.456, 23.526）（4）选择切割起点及切割顺序。
切割起点为O点。
切割顺序为：O→A→B→C→D→A→O（5）编写程序G90编程P1G92 X0 Y0G41 D70G01 X0 Y-25000G01 X60000 Y-25000G01 X 8456 Y23526G03 X0Y-25000 I -8456 J -23526G40G01 X0 Y0五1答：加工定位用中心孔的作用是以便为后继工序提供可靠的定位基准。
修正中心孔可采用在车床上用磨削方法修正中心孔，用研磨法修正中心孔，用挤压法修正中心孔。
2.答：用已经加工过的表面作定位基准称为精基准。
选择精基准，应考虑减少加工误差、保证加工精度、使工件装夹方便、可靠、夹具结构简单。
应遵循基准重合原则、基准统一原则、自为基准原则、互为基准原则。
3. 答：两者的共同点是能用精度较低的组成零件，达到较高的装配精度。
不同之处是调整装配法是用更换调整零件或改变调整件位置的方法达到装配精度；而修配装配法是从修配件上切除一定的修配余量达到装配精度。
4.答：编制零件机械加工过程时，确定其加工顺序应遵循如下：1）零件分段加工时，应遵循“先粗后精”的加工顺序。
2）先加工基准表面，后加工其它表面。
3）先加工主要表面，后加工次要表面。
4）先加工平面，后加工内孔。
六．导套的加工工艺路线七．答：根据相关尺寸绘出尺寸链图，如图5-1b 所示。
模具制造技术
模具的闭合高度可以小于压力机的闭合高度。
A、正确B、错误参考答案：A大批量生产基本上都采用模具，所以模具的寿命越高越好。
A、正确B、错误参考答案：B如果模具闭合高度大于冲床的最大闭合高度，就会使模具安装不上。
A、正确B、错误参考答案：A曲柄冲床滑块允许的最大压力，随着行程位置的不同而不同。
A、正确B、错误参考答案：A个别金属材料（如铅、锡）没有冷作硬化现象，塑性很好，所以它们很适宜用拉深方法加工制件。
A、正确B、错误参考答案：B连接弹压卸料板时，可以选用圆柱头普通螺钉。
A、正确B、错误参考答案：B搭边值的作用是补偿定位误差，保持条料有一定的刚度，以保证零件质量和送料方便。
A、正确B、错误参考答案：A在连续模中，侧刃的作用是控制材料送进时的导向。
A、正确B、错误参考答案：B普通冲裁最后分离是塑性剪切分离。
A、正确B、错误参考答案：B精密冲裁的主要条件是：压板代齿形凸梗（齿圈）、凹模（落料）或凸模（冲孔）代销圆角、间隙极小、压边力和反顶力较大。
A、正确B、错误参考答案：A在其它条件相同的情况下，金属材料中，硬材料的冲裁合理间隙大于软材料合理间隙。
A、正确B、错误参考答案：A斜刃比平刃的冲裁力大。
A、正确B、错误参考答案：B冲裁力较大的冲裁模，凸模或凹模只用螺钉固定在模座上即可。
A、正确B、错误参考答案：B冲压模使用刚性卸料（退料）的主要优点是卸料可靠；卸料力大。
A、正确B、错误参考答案：A冲裁变形过程中，断裂纹最早出现在凹模端面。
A、正确B、错误参考答案：B冲裁模的间隙应当小于模具导向件的间隙。
A、正确B、错误参考答案：B在降低冲裁件的诸多措施中采用阶梯布置的凸模时，为了保护小凸模，应使小凸模比大凸模高一些。
A、正确B、错误参考答案：B当采用刚性卸料装置时，其总工艺力为P∑=P+P卸+P推。
A、正确B、错误参考答案：B标准件就是从标准件厂购买来直接装配在模具上的不需要进行任何加工的零件。
A、正确B、错误参考答案：B在其它条件相同的情况下，弯曲线垂直于钢板轧制方向允许的弯曲半径较小。

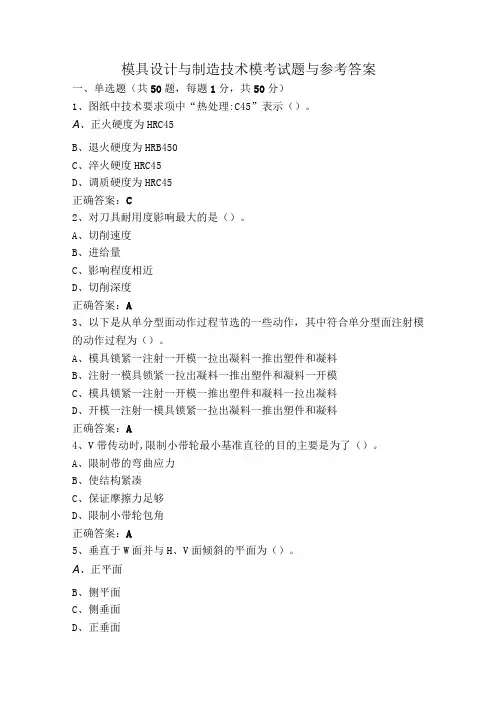

模具设计与制造技术模考试题与参考答案
模具设计与制造技术模考试题与参考答案一、单选题（共50题，每题1分，共50分）1、图纸中技术要求项中“热处理:C45”表示（）。
A、正火硬度为HRC45B、退火硬度为HRB450C、淬火硬度HRC45D、调质硬度为HRC45正确答案：C2、对刀具耐用度影响最大的是（）。
A、切削速度B、进给量C、影响程度相近D、切削深度正确答案：A3、以下是从单分型面动作过程节选的一些动作，其中符合单分型面注射模的动作过程为（）。
A、模具锁紧一注射一开模一拉出凝料一推出塑件和凝料B、注射一模具锁紧一拉出凝料一推出塑件和凝料一开模C、模具锁紧一注射一开模一推出塑件和凝料一拉出凝料D、开模一注射一模具锁紧一拉出凝料一推出塑件和凝料正确答案：A4、V带传动时,限制小带轮最小基准直径的目的主要是为了（）。
A、限制带的弯曲应力B、使结构紧凑C、保证摩擦力足够D、限制小带轮包角正确答案：A5、垂直于W面并与H、V面倾斜的平面为（）。
A、正平面B、侧平面C、侧垂面D、正垂面正确答案：C6、局部视图的断裂边件图（）表示。
A、虚线B、细点画线C、细实线D、波浪线或双折线正确答案：D7、选择定位基准时,应尽量与工件的（）一致。
A、测量基准B、起始基准C、设计基准D、工艺基准正确答案：C8、基准不重合误差由前后（）不同而引起。
A、形位误差B、设计基准C、环境温度D、工序基准正确答案：D9、塞尺是用来检测两个结合面之间间隙大小的片状量规。
使用塞尺时，（）描述是不正确的。
A、测量时塞尺要用力塞进间隙B、塞尺使用完后要擦拭干净,及时收进夹板C、根据间隙的大小选择塞尺的薄片数,可一片获数片叠在一起使用D、不能测量温度较高的工件正确答案：A10、凸轮的（）决定从动件预定的运动规律。
A、转速B、轮廓曲线C、角速度D、结构形状正确答案：B11、在链传动中，主动链轮的齿数为25,从动链轮的齿数为75,平均传动比为（）。
A、2.0B、3.0C、O.33D、4.0正确答案：B12、为了提高零件加工的生产率,应考虑的最主要一个方面是（）。
模具制造技术试卷及答案6套
《模具制造技术》模拟试题一一、空题：（每空1分，共20分）1、工艺规程是指规定产品和零件和的工艺文件。
2、型腔的冷挤压加工分为和两种形式。
3、研磨导柱常出现的缺陷是。
4、模座的加工主要是和的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工，后加工。
5、修整成型砂轮的方法有两种：即用，用修整。
6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应型面mm，复位杆端面应分型面mm。
7、电火花线切割加工是通过和之间脉冲放电时电腐蚀作用，对工件进行加工。
常用作为电极，且接在脉冲电源的正极。
8、铰孔适用于的孔的精加工，而镗孔适用的孔的加工。
二、判断题：（每题2分，共10分）（）1、精细车特别适合有色金属的精加工。
（）2、铰孔是对淬硬的孔进行精加工的一种方法。
（）3、在工艺尺寸链中，间接得到的尺寸称为封闭环。
（）4、按立体模型仿形铣时，仿形销的锥度应小于型腔的斜度。
（）5、用成形砂轮磨削法一次可磨削的表面宽度不能太大。
（）三、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（）。
A一个B两个C三个D四个2、下列不属于型腔加工方法的是（）。
A电火花成形B线切割C普通铣削D数控铣削3 、下列不属于平面加工方法的是（）A刨削B磨削C铣削D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（）A粗车—半精车—粗磨—精磨B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（）A机械加工工艺过程卡 B 机械加工工艺卡C机械加工工序卡6、铰孔主要用于加工（）A 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔D中小尺寸已淬硬孔7、但电极平动法的特点是（）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是（）A是直线插补指令B 是快速移动且加工指令C是快速移动但不加工指令9、对于非圆型孔的凹模加工，正确的加工方法是：（）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（）A可用刨削作粗加工B淬火后，可用精刨作精加工C 可用成型磨削作精加工四、简答题（共20分）1、拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。
模具制造技术试题及答案定稿版
模具制造技术试题及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】模具制造技术试题（A卷）班级，姓名，学号一、填空题：（每空1分，共20分）1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件。
2、型腔的冷挤压加工分为封闭式冷挤压和敞开式冷挤压?两种形式。
3、研磨导柱常出现的缺陷是“喇叭口”（孔的尺寸两端大中间小）。
4、模座的加工主要是平面和孔的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工平面，后加工孔。
5、修整成型砂轮的方法有两种：即用挤压轮修整成型砂轮，用金刚石修整。
6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应高出?型面0.05-0.10?mm，复位杆端面应低于分型面0.02-0.05 mm。
7、电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用，对工件进行加工。
常用钼丝作为电极，且接在脉冲电源的正极。
8、铰孔适用于中小尺寸的孔的精加工，而镗孔适用大尺寸的孔的加工。
二、判断题：（每题2分，共10分）1、精细车特别适合有色金属的精加工。
（√）2、铰孔是对淬硬的孔进行精加工的一种方法。
（╳）3、在工艺尺寸链中，间接得到的尺寸称为封闭环。
（√）4、按立体模型仿形铣时，仿形销的锥度应小于型腔的斜度。
（√）5、用成形砂轮磨削法一次可磨削的表面宽度不能太大。
（√）三、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（ A ）。
A一个 B两个 C三个 D四个2、下列不属于型腔加工方法的是（ B ）A电火花成形 B线切割 C普通铣削 D数控铣削3 、下列不属于平面加工方法的是（ D ）A刨削 B磨削 C铣削 D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（ A ）A粗车—半精车—粗磨—精磨 B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（ A ）A机械加工工艺过程卡 B 机械加工工艺卡 C机械加工工序卡6、铰孔主要用于加工（ C ）A 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔 D中小尺寸已淬硬孔7、但电极平动法的特点是（ B ）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是（ C ）A是直线插补指令 B 是快速移动且加工指令 C是快速移动但不加工指令9、对于非圆型孔的凹模加工，正确的加工方法是：（ B ）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（ B ）A可用刨削作粗加工 B淬火后，可用精刨作精加工C 可用成型磨削作精加工四、简答题（共20分）1、拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。
模具制造技术试卷及答案6套
《模具制造技术》模拟试题一一、空题：（每空1分，共20分）1、工艺规程是指规定产品和零件和的工艺文件。
2、型腔的冷挤压加工分为和两种形式。
3、研磨导柱常出现的缺陷是。
4、模座的加工主要是和的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工，后加工。
5、修整成型砂轮的方法有两种：即用，用修整。
6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应型面mm，复位杆端面应分型面mm。
7、电火花线切割加工是通过和之间脉冲放电时电腐蚀作用，对工件进行加工。
常用作为电极，且接在脉冲电源的正极。
8、铰孔适用于的孔的精加工，而镗孔适用的孔的加工。
二、判断题：（每题2分，共10分）（）1、精细车特别适合有色金属的精加工。
（）2、铰孔是对淬硬的孔进行精加工的一种方法。
（）3、在工艺尺寸链中，间接得到的尺寸称为封闭环。
（）4、按立体模型仿形铣时，仿形销的锥度应小于型腔的斜度。
（）5、用成形砂轮磨削法一次可磨削的表面宽度不能太大。
（）三、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（）。
A一个B两个C三个D四个2、下列不属于型腔加工方法的是（）。
A电火花成形B线切割C普通铣削D数控铣削3 、下列不属于平面加工方法的是（）A刨削B磨削C铣削D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（）A粗车—半精车—粗磨—精磨B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（）A机械加工工艺过程卡 B 机械加工工艺卡C机械加工工序卡6、铰孔主要用于加工（）A 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔D中小尺寸已淬硬孔7、但电极平动法的特点是（）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是（）A是直线插补指令B 是快速移动且加工指令C是快速移动但不加工指令9、对于非圆型孔的凹模加工，正确的加工方法是：（）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（）A可用刨削作粗加工B淬火后，可用精刨作精加工C 可用成型磨削作精加工四、简答题（共20分）1、拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。
模具设计与制造技术习题及答案
模具设计与制造技术习题及答案一、单选题（共50题，每题1分，共50分）1、推杆与其配合孔的配合常采用( )配合。
A、过渡B、过盈C、间隙D、答案B、C正确答案：C2、感抗的单位是( )。
A、亨利B、微亨C、毫亨D、欧姆正确答案：D3、与45钢相比,不锈钢属于难切削材料。
加工不锈钢时,刀具材料不宜选用( )。
A、YW类硬质合金B、YT类硬质合金C、YG类硬质合金D、高性能高速钢正确答案：B4、关于粗基准的选择和使用,以下叙述不正确的是( )。
A、当工件表面均需加工,应选加工余量最大的坯料表面作粗基准B、选工件上不需加工的表面作粗基准C、粗基准只能用一次D、当工件所有表面都要加工,应选用加工余量最小的毛坯表面作粗基准正确答案：A5、对有色金属零件的外园表面加工,当精度要求为IT6,Ra=0. 4μm时,它的终了加工方法应该采用( )。
A、研磨B、粗磨C、精磨D、精车正确答案：D6、配合的松紧程度取决于( )。
A、极限尺寸B、标准公差C、基本偏差D、基本尺寸正确答案：C7、进入有高空作业的车间,不带安全帽不符合( )。
A、安全要求B、素养要求C、整顿要求D、整理要求正确答案：A8、照明线路采用三相四线制连接,中线必须是( )。
A、安装熔断器B、安装开关,控制其通断C、取消或断开D、安装牢靠,防止中线断开正确答案：D9、安装车刀时,若刀尖低于工件回转中心,工作角度与标注角度相比,其( )。
A、前角不变,后角减小B、前、后角均不变C、前角变小,后角变大D、前角变大,后角变小正确答案：D10、利用工件已精加工且面积较大的平面定位时,应选作的基本支承是( )。
A、自位支承B、支承钉C、支承板D、支承座正确答案：C11、高精度的零件,一般在粗加工之后,精加工之前进行( ),减少或消除工件内应力。
A、时效处理B、高频淬火C、淬火处理D、回火处理正确答案：A12、对于精度要求较高,Ra为0. 8um的滑动平面,其终了加工,应该采用( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《模具制造技术》学科期末试卷后附答案
(适用班级)
系班级姓名学号得分
一、填空题（每空1分，共23分）
1、机械加工方法是制造模具零件的主要加工方法，即将
按图样要求加工的模具零件。
2、模架由与组成，其主要作用是把模具的其他零件连接起来，并保证模具的工作部分在工作时有正确的相对位置。
3、模座的加工主要是和的加工。
为了使加工方便和容易保证加工要求，一般应遵循的加工原则，即先加工，后加工。
4、研磨导套常出现的缺陷是。
5、为了去除模具型腔（型芯）表面切削加工痕迹的加工方法称为。
6、电火花线切割加工是利用和之间脉冲放电的电腐蚀作用，对工件进行加工的一种方法。
常用的电极丝是或。
7、导柱外圆常用加工方法有、和研磨加工等。
8、铰孔适用于的孔精加工，而镗孔适用的孔的加工。
9、目前在模具型腔电火加工中应用最多的电极材料是和。
10、电规准分为、、三种，从一个规准调整到另一个规准称为电规准的转换。
二、名词解释（每题5分，共计20分）
1.电火花加工————
2.超声加工————
3.成型砂轮磨削法————
4.模具————
三、选择题（每题3分，共24分）
1、下列不属于型腔加工方法的是（）。
A、电火花成形
B、线切割
C、普通铣削
D、数控铣削
2、下列不属于平面加工方法的是（）
A、刨削
B、磨削
C、铣削
D、铰削
3、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra0.8μm则加工方案可选（）
A、粗车—半精车—粗磨—精磨
B、粗车—半精车—精车
C、粗车—半精车—粗磨
4、但电极平动法的特点是（）
A、只需工作台平动
B、只需一个电极
C、较轻易加工高精度的型腔
D、可加工具有清角、清棱的型腔
5、对于非圆型孔的凹模加工，正确的加工方法是：（）
A、可以用铣削加工铸件型孔
B、可以用铣削作半精加工
C、可用成型磨削作精加工
6、对于非圆凸模加工，不正确的加工方法是：（）
A、可用刨削作粗加工
B、淬火后，可用精刨作精加工
C、可用成型磨削作精加工
7、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（）
A、一个
B、两个
C、三个
D、四个
8、关于要使脉冲放电能够用于尺寸加工时，必须满足的条件。
（）
A、工具电极和工件电极之间放电间隙尽可能的小
B、要持续放电
C、脉冲放电在一定绝缘性能的液体介质中进行
四、简答题（共18分）
1、影响电火花加工精度及生产率的因素有哪些？（6分）
2、电铸加工工艺的过程可分为哪几个阶段？（6分）
3、常见塑料模型腔有哪几种装配方法？（6分）
五、综合题（共15分）
分析图中导柱的加工工艺，并回答问题：
1、为了保证左侧外圆柱面达到IT6级精度、Ra0.4 μm，制订其最后一道机加工工序为。
（3分）
2、为了保证右侧外圆柱面达到IT6级精度、Ra0.1 μm，制订其最后一道机加工工序为。
（3分）
3、“热处理”工序的目的是保证。
（4分）
4、导柱在热处理后研磨中心孔是为了消
除。
（5分）
《模具制造技术》学科期末试卷A卷答案
一、填空题（每空1分，共23分）
1、机械加工方法是制造模具零件的主要加工方法，即将原材料在普通切屑机床、精密机床、仿形机床、数控机床上按图样要求加工的模具零件。
2、模架由导向装置与支承零件组成，其主要作用是把模具的其他零件连接起来，并保证模具的工作部分在工作时有正确的相对位置。
3、模座的加工主要是平面加工和孔系加工的加工。
为了使加工方便和容易保证加工要求，一般应遵循先面后孔的加工原则，即先加工平面，后加工孔系。
4、研磨导套常出现的缺陷是喇叭口（空的尺寸两端大，中间小）。
5、为了去除模具型腔（型芯）表面切削加工痕迹的加工方法称为抛光。
6、电火花线切割加工是利用电能和金属材料之间脉冲放电的电腐蚀作用，对工件进行加工的一种方法。
常用的电极丝是钼丝或铜丝。
7、导柱外圆常用加工方法有车削外圆、磨削外圆和研磨加工等。
8、铰孔适用于紧密的圆柱孔和锥孔的孔精加工，而镗孔适用圆柱孔的孔的加工。
9、目前在模具型腔电火加工中应用最多的电极材料是石墨和紫铜。
10、电规准分为粗、中、精三种，从一个规准调整到另一个规准称为电规准的转换。
二、名词解释（每题5分，共计20分）
1.电火花加工————在一定介质中，通过工具电极和工件之间脉冲放电的电
腐蚀作用，对工件表面进行尺寸加工的一种工艺方法。
2.超声加工————利用工具作超声频振动，迫使磨料悬浮液对硬脆材料表面
进行加工的一种成形方法。
3.成形砂轮磨削法————利用修整砂轮工具，将砂轮修整成与工件型面完全吻合的相反型面，然后用此砂轮磨削工件。
4.模架————由导向装置与支承零件组成，其主要作用是把模具的其他零件连接起来，并保证模具的工作部分时具有正确的相对位置。
三、选择题（每题3分，共24分）
1、下列不属于型腔加工方法的是（B ）。
A、电火花成形
B、线切割
C、普通铣削
D、数控铣削
2、下列不属于平面加工方法的是（D）
A、刨削
B、磨削
C、铣削
D、铰削
3、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra0.8μm则加工方案可选（A）
A、粗车—半精车—粗磨—精磨
B、粗车—半精车—精车
C、粗车—半精车—粗磨
4、但电极平动法的特点是（C）
A、只需工作台平动
B、只需一个电极
C、较轻易加工高精度的型腔
D、可加工具有清角、清棱的型腔
5、对于非圆型孔的凹模加工，正确的加工方法是：（A ）
A、可以用铣削加工铸件型孔
B、可以用铣削作半精加工
C、可用成型磨削作精加工
6、对于非圆凸模加工，不正确的加工方法是：（B）
A、可用刨削作粗加工
B、淬火后，可用精刨作精加工
C、可用成型磨削作精加工
7、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（C ）
A、一个
B、两个
C、三个
D、四个
8、关于要使脉冲放电能够用于尺寸加工时，必须满足的条件。
（A）
A、工具电极和工件电极之间放电间隙尽可能的小
B、要持续放电
C、脉冲放电在一定绝缘性能的液体介质中进行
四、简答题（共18分）
1、影响电火花加工精度及生产率的因素有哪些？（6分）
1、放电间隙；电极消耗；
2、脉冲宽度；脉冲间隙；电流峰值；排屑条件；电极材料和加工极性；工件材料；工作液。
2、电铸加工工艺的过程可分为哪几个阶段？（6分）
产品图样—母模设计—电铸前预处理—电铸清洗—衬背起模—机械加工
3、常见塑料模型腔有哪几种装配方法？（6分）
镶嵌式或拼块式
五、综合题（共15分）
分析图中导柱的加工工艺，并回答问题：
1、为了保证左侧外圆柱面达到IT6级精度、Ra0.4 μm，制订其最后一道机加工工序为p11。
（3分）
2、为了保证右侧外圆柱面达到IT6级精度、Ra0.1 μm，制订其最后一道机加工工序为p11。
（3分）
3、“热处理”工序的目的是保证渗碳层深度0.8-1。
2mm,渗碳后的淬火硬度为58-62HRC 。
（4分）
4、导柱在热处理后研磨中心孔是为了消除中心孔在热处理过程中可能产生的变形和其他缺陷使得磨削外圆柱面时中心定位孔与顶尖表面之间配合良好，获得准确定位，以保证外圆柱面形状和位置精度要求。
（5分）。
