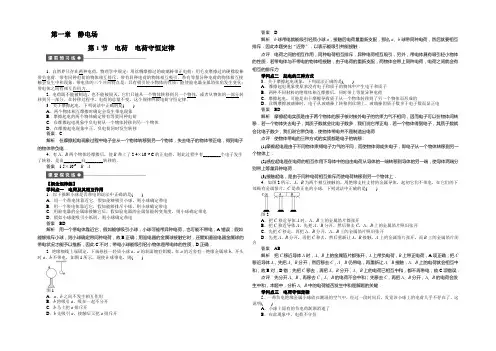

2020-2021学年高二物理教科版选修3-1课后作业：第一章第1节 Word版含解析

第一章静电场第1节电荷电荷守恒定律1．自然界只存在两种电荷，物理学中规定：用丝绸摩擦过的玻璃棒带正电荷；用毛皮摩擦过的硬橡胶棒带负电荷．带有同种电荷的物体相互排斥，带有异种电荷的物体相互吸引．带有等量异种电荷的物体相互接触会发生中和现象．带电体的三个共同特点是：具有吸引轻小物体的性质；能使验电器金属箔张角发生变化；带电体之间有相互作用力．2．电荷既不能被制造，也不能被毁灭，它们只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分．在转移过程中，电荷的总量不变，这个规律叫做电荷守恒定律．3．关于摩擦起电，下列说法中正确的是()A．两个物体相互摩擦时确定会发生带电现象B．摩擦起电的两个物体确定带有等量同种电荷C．在摩擦起电现象中负电荷从一个物体转移到另一个物体D．在摩擦起电现象中正、负电荷同时发生转移答案 C解析在摩擦起电现象过程中电子会从一个物体转移到另一个物体，失去电子的物体带正电，得到电子的物体带负电．4．有A、B两个物体经摩擦后，使B带上了2.4×10－6 C的正电荷，则此过程中有________个电子发生了转移，是由________向________转移的．答案 1.5×1013B A【概念规律练】学问点一电荷及其相互作用1．以下推断小球是否带电的说法中正确的是()A．用一个带电体靠近它，假如能够吸引小球，则小球确定带电B．用一个带电体靠近它，假如能够排斥小球，则小球确定带电C．用验电器的金属球接触它后，假如验电器的金属箔能转变角度，则小球确定带电D．假如小球能吸引小纸屑，则小球确定带电答案BD解析用一个带电体靠近它，假如能够吸引小球，小球可能带异种电荷，也可能不带电，A错误；假如能够排斥小球，则小球确定带同种电荷，故B正确；用验电器的金属球接触它时，还需知道验电器金属球的带电状况才能予以推断，因此C不对；带电小球能吸引轻小物体是带电体的性质，D正确．2. 绝缘细线上端固定，下端悬挂一轻质小球a，a的表面镀有铝膜，在a的近旁有一绝缘金属球b，开头时a、b不带电，如图1所示，现使b球带电，则()图1A．a、b之间不发生相互作用B．b将吸引a，吸在一起不分开C．b马上把a排斥开D．b先吸引a，接触后又把a排斥开答案 D解析b球带电就能吸引轻质小球a，接触后电荷量重新支配，那么a、b球带同种电荷，然后就要相互排斥．因此本题突出“近旁”，以表示能吸引并能接触．点评电荷之间的相互作用，同种电荷相互排斥，异种电荷相互吸引，另外，带电体具有吸引轻小物体的性质．若带电体与不带电的物体相接触，由于电荷的重新支配，两物体会带上同种电荷，电荷之间就会有相互的排斥力．学问点二起电的三种方式3．关于摩擦起电现象，下列说法正确的是()A．摩擦起电现象使原来没有电子和质子的物体中产生电子和质子B．两种不同材料的绝缘体相互摩擦后，同时带上等量异种电荷C．摩擦起电，可能是由于摩擦导致质子从一个物体转移到了另一个物体而形成的D．丝绸摩擦玻璃棒时，电子从玻璃棒上转移到丝绸上，玻璃棒因质子数多于电子数而显正电答案BD解析摩擦起电实质是由于两个物体的原子核对核外电子的约束力气不相同，因而电子可以在物体间转移．若一个物体失去电子，其质子数就会比电子数多，我们说它带正电．若一个物体得到电子，其质子数就会比电子数少，我们说它带负电．使物体带电并不是制造出电荷.点评使物体带电的三种方式的实质都是电子的转移：(1)摩擦起电是由于不同物体束缚电子力气的不同，而使物体得或失电子，即电子从一个物体转移到另一个物体上．(2)感应起电是在电荷的相互作用下导体中的自由电荷从导体的一端转移到导体的另一端，使导体两端分别带上等量异种电荷．(3)接触起电，是由于同种电荷相互排斥而使电荷转移到另一个物体上．4．如图2所示，A、B为两个相互接触的、用绝缘支柱支持的金属导体，起初它们不带电，在它们的下部贴有金属箔片，C是带正电的小球，下列说法中正确的是()图2A．把C移近导体A时，A、B上的金属箔片都张开B．把C移近导体A，先把A、B分开，然后移去C，A、B上的金属箔片照旧张开C．先把C移走，再把A、B分开，A、B上的金属箔片照旧张开D．先把A、B分开，再把C移去，然后重新让A、B接触，A上的金属箔片张开，而B上的金属箔片闭合答案AB解析把C移近导体A时，A、B上的金属箔片都张开，A上带负电荷，B上带正电荷，A项正确；把C 移近导体A，先把A、B分开，然后移去C，A、B仍带电，再重新让A、B接触，A、B上的电荷就会相互中和，故B对，D错；先把C移去，再把A、B分开，A、B上的电荷已相互中和，都不再带电，故C项错误．点评先分开A、B，再移去C，A、B的电荷不会中和；先移去C，再把A、B分开，A、B的电荷会发生中和，本题中，分析A、B中的电荷能否发生中和是解题的关键．学问点三电荷守恒定律5．一带负电绝缘金属小球放在潮湿的空气中，经过一段时间后，发觉该小球上的电荷几乎不存在了，这说明()A．小球上原有的负电荷渐渐消逝了B．在此现象中，电荷不守恒。

人教版高中物理选修3-1高二寒假作业一.docx

高中物理学习材料桑水制作高二物理寒假作业一一、选择题1、甲乙两根同种材料制成的电阻丝，长度相等，甲横截面的半径是乙的两倍，将其并联后接在电源上（）A．甲、乙的电阻之比是1:2B．甲、乙中的电流强度之比是4:1C．甲、乙电阻丝上产生的热量之比是4:1D．甲、乙电阻丝两端的电压之比是1:22、如图所示，直线A为电源的U－I图线，直线B为电阻R的U－I图线；用该电源和电阻组成的闭合电路，电源输出功率和电路的总功率分别是（）A．4 W，8 W B．2 W，4 WC．4 W，6 W D．2 W，3 W3、在图示电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为（）A．A灯和B灯都变亮B．A灯、B灯都变暗C．A灯变亮，B灯变暗 D．A灯变暗，B灯变亮4、磁场中某点的磁感线如图所示，下列结论中正确的是A．磁感应强度B a＞B b B．磁感应强度B a＜B bC．同一通电导线放在a处时受的磁场力一定比放在b处时大D．同一通电导线放在a处时受的磁场力一定比放在b处时小5、如图所示的直线电流磁场的磁感线,哪个图是正确的 ( )6、下列关于磁感线的说法正确的是A．磁感线上各点的切线方向就是该点的磁场方向B．磁场中任意两条磁感线均不可相交C．铁屑在磁场中的分布所形成的曲线就是磁感线D．磁感线总是从磁体的N极出发指向磁体的S极7、关于分子电流，下面说法中正确的是（）A．分子电流假说最初是法国学者法拉第提出的B．分子电流假说揭示了磁铁的磁场与电流的磁场具有共同的本质，即磁场都是由电荷的运动形成的C．“分子电流”是专指分子内部存在的环形电流D．分子电流假说无法解释加热“去磁”现象8、某实验小组用如图所示的实验装置来验证楞次定律。

当条形磁铁自上而下穿过固定的线圈时，通过电流计的感生电流的方向（）A．a→G→bB．先a→G→b，后b→G→aC．b→G→aD．先b→G→a，后a→G→b9、质谱仪是一种测定带电粒子质量和分析同位素的重要工具，它的构造原理如图8所示，离子离子源S产生的各种不同正离子束(速度可看作为零)，经加速电场加速后垂直进入有界匀强磁场到达记录它的照相底片P上，设离子在P上的位置到入口处S1的距离为x，可以判断：A.若离子束是同位素，则x越大，离子质量越大B.若离子束是同位素，则x越大，离子质量越小C.只要x相同，则离子质量一定相同D.只要x相同，则离子的荷质比一定相同10、如图,真空中匀强电场的方向竖直向下，匀强磁场方向垂直纸面向里,三个油滴a、b、c带有等量同种电荷，其中a静止,b向右做匀速直线运动,c向左做匀速直线运动,比较它们的重力Ga、Gb、Gc间的关系,正确的是 ( )A．Ga最大 B．Gb最大C．Gc最大 D．Gb最小11、如图所示，甲带正电，乙是不带电的绝缘块，甲、乙叠放在一起置于光滑的水平地面上，空间存在着水平方向的的匀强磁场在水平恒力F的作用下，甲、乙无相对滑动的一起向左加速运动，在加速运动阶段 ( )A.甲、乙两物块之间的摩擦力不断增大B．甲、乙两物块之间的摩擦力不变C．甲、乙向左运动的加速度不断减小D．甲对乙的压力不断减小→•⨯⨯⨯⨯⨯⨯⨯⨯d Lv 12、如图所示，水平导线MN 中有恒定电流I 通过，导线正下方有一初速度与电流方向相同的电子射入，电子的运动轨迹应是（） A. a B ．b C ．c D ．d 二、填空题13、额定电压为110伏的电动机的线圈电阻为0.4欧，正常工作时，电动机每秒钟放出的热量为1000焦，则电动机正常工作时的电流强度是_____安，每秒钟有________焦的电能转化为机械能．14、在以下图中补全电流（或运动电荷）方向、磁场方向或安培力（或洛仑兹力）方向中的一个方向，并标上相应的字母。

高二物理寒假作业参考答案

高二物理寒假作业（一）选修3-1 静电场参考答案一、选择题15.)cos 1(α-qEl16.（1）200-=AB U V ；（2）150-=A ϕV ；（3）4106-⨯=∆P E J ；（4）J 104.54-⨯=A E17.（l ）J 1016-⨯+；（2）J 1026-⨯-；（3）见图三、计算题18. 垂直PQ 向上，q mg/23，/g v 04．19.V C A 240-==ϕϕ，电场的场强方向垂直于AC ，指向左上方． 20.（1）小球在A 点的速度mqErv A =。

（2）小球在B 点对环的水平作用力为：qE N B 6=。

21. （1）0.4m ，（2）0.75m高二物理寒假作业（二）选修3-1 恒定电流参考答案1．A 因为ρ所以=3.18×10Ω所以=0.31μA2．A 因R=U 2/P ，故R 1>R 2，接R 2时其电源输出电压变小，故L 2不能正常工作。

9． B 电路中电压表测电源的路端电压，电流表测的是R 3上的电流。

当P 向b 滑动时，R 3↓→R 总↓→I ↑→U ↓故电压表示数减小，又U=U 1+U 2，而U 1=IR 1，所以U 1↑→ U 2↓→I 2↓，又I =I 3+I 2，I ↑，I 2↓→I 3↑，故电流表示数增大，应选B 。

10．C 消耗电能克服阻力做功，有UI －I 2r =kmgv ，代入数据，得r =1.6Ω。

11．E =1.46V r =0.72Ω12.答案：（1）1060±40Ω 730±40Ω （2）甲13．（1）如图所示（2）非线性区域，因为在非线性区域内，灯丝电阻随电压变化明显，可保持电灯功率基本不变，亮度稳定。

14．解：（1）根据闭合电路欧姆定律得：S 断开时：I =10/(16+3+1)=10/20=0.5AS 闭合时：R AB =(R 2×R 3)/(R 2+R 3)=1.0Ω 所以I =10/(1+3+1)=2.0A（2）S 闭合时，R AB =1.0Ω是定值电阻，所以电流越大，功率越大，所以应将R 1调为零。

人教版高中物理选修3-1高二上学期寒假作业物理三Word版含答案.docx

高中物理学习材料桑水制作高二物理寒假作业三一．选择题（本题含15小题，共60分）1．一只电流表Ig=2mA，Rg=500Ω，下列结论中正确的是（）A．它只能用来测量2mA的电流B．它只能用来测量1V的电压C．用它来测电流时，量程为2mAD．用它来测电压时，量程为1V2．把电流表改装成电压表时，下列说法正确的是（）A．改装的原理是串联电阻有分压作用B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C．改装后原电流表自身的电阻也增大了D．改装后使用时，加在原电流表两端的电压的最大值增大3．关于电流的概念，下列说法中正确的是（）A．导体中有电荷运动就形成电流B．电流是一个矢量，其方向就是正电荷定向运动的方向C．在国际单位制中，电流是一个基本物理量，其单位安培是基本单位D．对于导体，只要其两端电势差为零，电流也必为零4．有一横截面积为S的铝导线，当有电压加在该导线上时，导线中的电流强度为I．设每单位体积的导线中有n个自由电子，电子电量为e，此时电子定向移动的速度为v，则在△t时间内，通过导体横截面的自由电子数目可表示为（）A．I teVB．nvS C．nv t V D．I tSeV5．如图所示的电解池内，通电1s，在这期间共有3C的正离子和3C的负离子通过截面xy，则这个电路中的电流是（）A．0A B．1.5A C．6A D．4A6．两根完全相同的金属裸导线，如果把其中的一根对折后绞合起来，另一根均匀拉长到原来的2倍．然后给它们分别加上相同电压，则在同一时间内通过它们的电荷量之比为（）A．4：1 B．8：1 C．16：1 D．1：167．下列说法正确的是（）A．由R=UI知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B．比值UI反映了导体阻碍电流的性质，即电阻R=UIC．导体中电流越大，导体电阻越小D．由UIR知，通过一段导体的电流跟加在它两端的电压成正比8．对于图中的图线所对应的两个导体（）A．R l=3R2B．R2=2R1C．两个导体中的电流相等（不为零）时的电压之比U1：U2=3：1D．两个导体两端的电压相等（不为零）时的电流之比）I l：I2=3：19．图示是某导体的I-U图线，图中α=45°，下列说法正确的是（）A．通过电阻的电流与其两端的电压成正比B．此导体的电阻R=2ΩC．I-U图线的斜率表示电阻的倒数，所以电阻R=cot45°=1.0ΩD．在R两端加6.0V电压时，每秒通过电阻截面的电量是6.0C10．如图所示，把两个电源的U-I关系曲线取相同的坐标，画在同一坐标系中，由图象可知两个电源的电动势和内阻的大小关系是（）A．E1：E2=1：1，r1：r2=4：3B．E1：E2=4：3，r1：r2=4：3C．E1：E2=1：1，r1：r2=2：1D．E1：E2=4：3，r1：r2=2：111．欧姆定律适用于（）A．金属导体 B．电解质溶液 C．半导体元件 D．气态导体12．用多用电表同一挡位测量热敏电阻和光敏电阻的阻值时，下列描述正确的是（）A．测热敏电阻时，温度越高，多用电表指针偏角越大B．测热敏电阻时，温度越高，多用电表指针偏角越小C．测光敏电阻时，光照越弱，多用电表指针偏角越大D．测光敏电阻时，光照越弱，多用电表指针偏角越小13．有一个长度为a，半径为r的均匀的合金薄圆筒．若在圆筒两端各焊接一个相同半径的，电阻不计的铜环，将两铜环作为合金圆筒的两极时，合金圆筒的电阻为R，若将长度为a的，电阻不计的两根铜条，两端和合金圆筒的两端对齐，使两铜条在合金圆筒的两侧同一直径上焊接，并以两铜条作为合金圆筒的两极，则此圆筒的电阻为（）A．R B．222rRaπC．222aRrπD．aR14．如图所示，厚薄均匀的矩形金属薄片边长ab=10cm，bc=5cm，当将A与B接入电压为U的电路中时，电流为1A；若将C与D接入电压为U的电路中，则电流为（）A．4A B．2A C．12A D．14A15．对于常温下一根阻值为R的均匀金属丝，下列说法中正确的是（）A．常温下，若将金属丝均匀拉长为原来的10倍，则电阻变为10RB．常温下，若将金属丝从中点对折起来，电阻变为14RC．给金属丝加上的电压逐渐从零增大到U0，则任一状态下的UI比值不变D．把金属丝温度降低到绝对零度附近，电阻率会突然变为零二、解答题（40分）16．（22分）如图所示，真空室内竖直条形区域I存在垂直纸面向外的匀强磁场、条形区域Ⅱ（含Ⅰ、Ⅱ区域分界面）存在水平向右的匀强电场，电场强度为E，磁场和电场宽度均为L，高度足够大，M、N为涂有荧光物质的竖直板．现有P、Q两束质子从A处连续不断地射入磁场，入射方向都与M板成60°夹角且与纸面平行，两束质子束的速度大小都恒为v．当Ⅰ区中磁场较强时，M板上有一个亮斑，N板上无亮斑．缓慢改变磁场强弱，M板和N板上会各有一个亮斑，继续改变磁场强弱，可以观察到N板出现两个亮斑时，M板上的亮斑刚好消失．已知质子质量为m，电量为e，不计质子重力和相互作用力，求：（1）N板上刚刚出现一个亮斑时，M板上的亮斑到A点的距离x；（2）N板上恰好出现两个亮斑时，区域Ⅰ中的磁感应强度B；（3）N板上恰好出现两个亮斑时，这两个亮斑之间的距离s．17．（18分）如图，一半径为R 的光滑绝缘半球面开口向下，固定在水平面上．整个空间存在匀强磁场，磁感应强度方向竖直向下．一电荷量为q （q ＞0）、质量为m 的小球P 在球面上做水平的匀速圆周运动，圆心为O ′．球心O 到该圆周上任一点的连线与竖直方向的夹角为θ（0＜θ＜2)．为了使小球能够在该圆周上运动，（重力加速度为g ）．求磁感应强度大小的最小值及小球P 相应的速率．答案1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 CD A C A C D BD AC AB D AB AD B A BD16、答案（1）N板上刚刚出现一个亮斑时，M板上的亮斑到A点的距离x为23L3；（2）N板上恰好出现两个亮斑时，区域Ⅰ中的磁感应强度B为mv2eL；（3）N板上恰好出现两个亮斑时，这两个亮斑之间的距离s为2mL2L vEe+．17、答案：磁感应强度大小的最小值2m gq Rcosθ，小球P相应的速率gRsincosθθ。

《首发》新课标2016高二物理寒假作业9《物理》选修3—1Word版含答案

新课标2016高二物理寒假作业9《物理》选修3—1一、选择题（本题共6道小题）1.（单选）用比值法定义物理量是物理学中一种很重要的思想方法，下列物理量的确定不是由比值法定义的是( )A．加速度Fam=B．电场强度qFE=C．电阻URI=D．磁感应强度FBIl=2.（多选）下列物理量在运算时遵循平行四边形定则的是（）A. 电流强度B. 电场强度C. 磁通量D. 磁感应强度3.（单选）以下符合物理学史的是（）A．法拉第发现了电流的周围存在磁场B. 法拉第通过实验总结出了电磁感应定律C．安培总结并确认了真空中两个静止点电荷之间的相互作用规律D. 安培发现了电流的周围存在磁场4.（单选）如图所示,两个半径相同的半圆形轨道分别竖直放在匀强电场和匀强磁场中,轨道两端在同一高度上,轨道是光滑的而且绝缘,两个相同的带正电小球同时从两轨道左端最高点由静止释放,a 、b为轨道的最低点,则不正确的是（）A.两小球到达轨道最低点的速度Va＞VbB.两小球到达轨道最低点时对轨道的压力Fa＞FbC.小球第一次到达a点的时间大于小球第一次到达b点的时间D．在磁场中小球能到达轨道的另一端,在电场中小球不能到达轨道的另一端5.（单选）如图，两块平行金属板水平放置，上板带正电，下板带负电，在两板之间有一垂直电场方向的匀强磁场。

虚线PQ平行两金属板且与两板等距离。

现有一个带正电的离子A（重力可不计）以速率v沿水平方向从P点进入两板之间，恰好可以沿PQ做直线运动。

那么，以下说法正确的是()v沿水平方向从P点进入两板间，将向下偏转A．若换一个带电量更大的正离子以速率v沿水平方向从Q点进入两板间，也可以沿PQ做直线运动B．若有一个负离子以速率v的速率沿水平方向从P点进入两板间，在随后运动中速率将减小C．若离子A以大于v的沿斜向下方向从P点进入两板之间，仍然能够做直线运动D．若离子A以速率6.（多选）如图所示为磁流体发电机的示意图．金属板M、N之间的间距为d，板间有垂直纸面向里、磁感应强度大小为B的匀强磁场，将一束等离子体（即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体来说呈中性）以速度v从左侧喷射入磁场，这时金属板上就会聚集电荷，产生电压．则下列说法中正确的是A．金属板M上聚集负电荷，金属板N上聚集正电荷B．通过电阻R的电流方向由a到bC．通过电阻R的电流方向由b到aED．该发电机的电动势Bdv二、实验题（本题共2道小题）7.某同学用游标尺为10个小等分刻度的游标卡尺测量一物体的长度，得到如图所示的示数．由于前半部分被遮挡，只能看到游标尺的后半部分，则图中游标卡尺的读数为cm．8.利用电流表和电压表测定一节干电池的电动势和内电阻．要求尽量减小实验误差．（1）应该选择的实验电路是图1中的（选项“甲”或“乙”）．（2）现有电流表（0﹣0.6A ）、电压表（0﹣3V ）开关和导线若干，以及以下器材： A ．滑动变阻器（0﹣20Ω） B ．滑动变阻器（0﹣500Ω）滑动变阻器应选用；（选填相应器材前的字母）（3）某位同学根据记录的数据，并画出U ﹣I 图线如图2．根据图2中所画图线可得出干电池的电动势E= v ，内电阻r= Ω。

人教版高中物理选修3-1高二上学期寒假作业物理二Word版含答案.docx

高中物理学习材料桑水制作高二物理寒假作业二一．选择题（本题含12小题，共48分）1.关于电流、电动势说法正确．．的是（）A．电荷的定向移动形成电流；电动势描述了电源把其他形式的能转化为电能本领的大小。

B．电子的定向移动形成电流；电动势描述了电源把其他形式的能转化为电能本领的大小。

C．电荷的定向移动形成电流；电动势与电压单位相同，所以电动势就是电压。

D．电子的定向移动形成电流；电动势与电压单位相同，所以电动势就是电压。

2.下列说法中不正确的是( )A.电荷在电场中某处不受电场力的作用，则该处的电场强度为零B.一小段通电导线在某处不受磁场力的作用，但该处的磁感应强度不一定为零C.把一个试探电荷放在电场中的某点，它受到的电场力与所带电荷量的比值表示该点电场的强弱D.把一小段通电导线放在磁场中某处，它所受的磁场力与该小段通电导线的长度和电流的乘积的比值表示该处磁场的强弱3、正在通电的条形电磁铁的铁芯突然断成两截，则两截铁芯将（）A、互相吸引．B、互相排斥．C、不发生相互作用．D、无法判断．4. 右图是简化的多用表的电路。

转换开关S与不同接点连接，就组成不同的电表，下面是几位同学对这一问题的议论，请你判断他们中的正确说法（）A、S与2连接时，多用表就成了测电阻B、S与3连接时，多用表就成了电流表C、S与4连接时，多用表就成了电压表D、S与5连接时，多用表就成了电压表5、如图所示，将通电导线圆环平行于纸面缓慢地坚直向下放入水平方向垂直纸面各里的匀强磁场中,则在通电圆环完全进入磁场的过程中,所受的安培力大小变化是( )图6LRE S 甲LR E S乙图7A.逐渐变大B.先变大后变小C.逐渐变小D.先变小后变大6. 如图5所示,两同心圆环A 、B 置于同一水平面上,其中B 为均匀带电绝缘环,A 为导体环,当B 绕轴心逆时针转动时角速度ω发生变化,A 中产生逆时针方向的感应电流I.下列判断错误的是( ) A ．B 可能带正电且转速减小 B ．B 可能带负电且转速减小 C ．A 可能具有收缩的趋势 D ．A 可能具有扩展的趋势7. 如图6所示的甲、乙两个电路,电感线圈的自感系数足够大,且直流电阻不可忽略,闭合开关S,待电路达到稳定后,灯泡均能发光.现将开关S 断开,这两个电路中灯泡亮度的变化情况可能是 ( )A.甲电路中灯泡将渐渐变暗B.甲电路中灯泡将先变得更亮,然后渐渐变暗C.乙电路中灯泡将渐渐变暗D.乙电路中灯泡将先变得更亮,然后渐渐变暗8. 一正弦式交变电流的电压u 随时间t 的变化规律如图7所示.则该交变电压的有效值为( ) A.2202V B.4402V C.220V D.440V9. 如图8,把电阻R 、电感线圈L 、电容器C 并联,三个支路中分别接有一灯泡.接入交流电源后,三盏灯亮度相同.若保持交流电源的电压不变,使交变电流的频率增大,则以下判断正确的是( ) A. 与线圈L 连接的灯泡L 1将变暗 B. 与电容器C 连接的灯泡L 2将变暗 C. 与电阻R 连接的灯泡L 3将变暗 D. 三盏灯泡的亮度都不会改变10. 图9(a)左侧的调压装置可视为理想变压器,负载电路中R=55Ω,○A 、○V 为理想电流表和电压表.若原线圈接入如图9(b)所示的正弦交变电压,电压表的示数为110V,下列表述正确的是( )IωBA 图5 图8A 、电流表的示数为2AB 、原、副线圈匝数比为1:2C 、电压表的示数为电压的有效值D 、原线圈中交变电压的频率为100Hz11. 传感器是将非电学量转换成便于测量的电学量的一种元件｡常用的光敏电阻自动计数器是( ) A. 将光信号转换成电信号的传感器 B. 将电信号转换成光信号的传感器 C. 将热信号转换成电信号的传感器 D. 将声信号转换成电信号的传感器 12. 在下图10几种电流的波形图中,不能．．表示交变电流的是( )二．填空题（每小题5分，共10分）13. 如图所示是“研究电磁感应现象”的实验装置. (1)（1分）将图11中所缺导线补接完整.(2)（4分）如果在闭合电键时发现灵敏电流计的指针向右偏了一下,那么合上电键后,将原线圈迅速插入副线圈时,电流计指针_______;原线圈插入副线圈后,将滑动变阻器滑片迅速向左移动时,电流计指针______.14、使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

新课标2016高二物理寒假作业9《物理》选修3—1
一、选择题（本题共6道小题）
1.（单选）用比值法定义物理量是物理学中一种很重要的思想方法，下列物理量的确定不是由比值法定义的是( )
A．加速度
F
a
m
=
B．电场强度
q
F
E=
C．电阻
U
R
I
=
D．磁感应强度
F
B
Il
=
2.（多选）下列物理量在运算时遵循平行四边形定则的是（）
A. 电流强度
B. 电场强度
C. 磁通量
D. 磁感应强度
3.（单选）以下符合物理学史的是（）
A．法拉第发现了电流的周围存在磁场
B. 法拉第通过实验总结出了电磁感应定律
C．安培总结并确认了真空中两个静止点电荷之间的相互作用规律
D. 安培发现了电流的周围存在磁场ks5u
4.（单选）如图所示,两个半径相同的半圆形轨道分别竖直放在匀强电场和匀强磁场中,轨道两端在同一高度上,轨道是光滑的而且绝缘,两个相同的带正电小球同时从两轨道左端最高点由静止释放,a 、b为轨道的最低点,则不正确的是（）
A.两小球到达轨道最低点的速度Va＞Vb
B.两小球到达轨道最低点时对轨道的压力Fa＞Fb
C.小球第一次到达a点的时间大于小球第一次到达b点的时间
D．在磁场中小球能到达轨道的另一端,在电场中小球不能到达轨道的另一端
5.（单选）如图，两块平行金属板水平放置，上板带正电，下板带负电，在两板之间有一垂直电场方向的匀强磁场。

虚线PQ平行两金属板且与两板等距离。

现有一个带正电的离子A
（重力可不计）以速率
v沿水平方向从P点进入两板之间，恰好可以沿PQ做直线运动。

那么，以下说法正确的是()
v沿水平方向从P点进入两板间，将向下偏转A．若换一个带电量更大的正离子以速率
v沿水平方向从Q点进入两板间，也可以沿PQ做直线运动B．若有一个负离子以速率
v的速率沿水平方向从P点进入两板间，在随后运动中速率将减小C．若离子A以大于
v的沿斜向下方向从P点进入两板之间，仍然能够做直线运动
D．若离子A以速率
6.（多选）如图所示为磁流体发电机的示意图．金属板M、N之间的间距为d，板间有垂直纸面向里、磁感应强度大小为B的匀强磁场，将一束等离子体（即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体来说呈中性）以速度v从左侧喷射入磁场，这时金属板上就会聚集电荷，产生电压．则下列说法中正确的是
A．金属板M上聚集负电荷，金属板N上聚集正电荷
B．通过电阻R的电流方向由a到b
C．通过电阻R的电流方向由b到a
E
D．该发电机的电动势Bdv
二、实验题（本题共2道小题）
7.某同学用游标尺为10个小等分刻度的游标卡尺测量一物体的长度，得到如图所示的示
数．由于前半部分被遮挡，只能看到游标尺的后半部分，则图中游标卡尺的读数为cm．
8.利用电流表和电压表测定一节干电池的电动势和内电阻．要求尽量减小实验误差．
（1）应该选择的实验电路是图1中的（选项“甲”或“乙”）．
（2）现有电流表（0﹣0.6A ）、电压表（0﹣3V ）开关和导线若干，以及以下器材：
A ．滑动变阻器（0﹣20Ω）
B ．滑动变阻器（0﹣500Ω）
滑动变阻器应选用；（选填相应器材前的字母）
（3）某位同学根据记录的数据，并画出U ﹣I 图线如图2．根据图2中所画图线可得出干电池的电动势E= v ，内电阻r= Ω。

(保留三位有效数字)
（4）实验中，随着滑动变阻器滑片的移动，电压表的示数U 以及干电池的输出功率P 都会发生变化．图3的各示意图中正确反映P ﹣U 关系的是．
三、计算题（本题共3道小题）
9.如图所示，电源电动势E=10V ，内电阻r=0.5Ω，R 1=5.5Ω，R 2=4Ω，当S 闭合时，一带电油滴恰好静止在平行板电容器的极板间．（g=10m/s 2
）求：
（1）S 闭合时电容器两端的电压；
（2）若已知电容器电容C=600pF ，求S 断开至电路稳定过程中电容器的电荷量变化了多少？
（3）S 断开时，油滴的加速度为多大？方向如何？图2
图1
10.如图所示，在xoy平面内，第I象限中有匀强电场，场强大小为E，方向沿y轴正方向，在x轴的下方有匀强磁场，磁感强度大小为B，方向垂直于纸面向里，今有一个质量为m，电荷量为e的电子（不计重力），从y轴上的P点以初速度v0垂直于电场方向进入电场．经电场偏转后，沿着与x轴正方向成45°进入磁场，并能返回到原出发点P．求：
（1）作出电子运动轨迹的示意图，并说明电子的运动情况．
（2）P点离坐标原点的距离h．
（3）电子从P点出发经多长时间第一次返回P点？
11.如图所示，两平行金属板P1和P2之间的电压为U。

一个带负电的粒子在两板间沿虚线所示路径做加速直线运动。

粒子通过两平行板后从O点进入另一磁感应强度为B的匀强磁场中，在洛伦兹力的作用下，粒子做匀速圆周运动，经过半个圆周后打在挡板MN上的A点。

已知粒子的质量为m，电荷量为q。

不计粒子重力。

求：
(1)粒子进入磁场时的速度v；(2) O、A两点间的距离x。

新课标2016高二物理寒假作业9《物理》选修3—1
试卷答案
1.A
2.BD
3.B
4.C
5.C
6.BD
7.解：游标上有10个小等分刻度的长度是9mm；所以游标卡尺的固定刻度于游标尺对其的刻度读数为39mm，游标尺上第5个刻度游标读数为0.9×5mm=0.45mm，所以最终读数为：39mm﹣4.5mm=34.5mm=3.45cm；
故答案为：3.45
8.（1）甲（2）A（2分（3）1.44-1.46 1.70-1.80
（4）C
9.
解：（1）
（2）s闭合时，
S断开时，电阻R1相当于导线，则U C=10V
∴△Q=Q'﹣Q=3.6×10﹣9C
（3）s闭合时
，S断开时
，
解得：a=15m/s2方向向上．
答：（1）S闭合时电容器两端的电压4V；
（2）若已知电容器电容C=600pF，求S断开至电路稳定过程中电容器的电荷量变化3.6×10﹣9C；
（3）S断开时，油滴的加速度为15m/s2方向向上．
10.解：（1）电子运动的轨迹示意图如右图所示，电子进入电场从P 到A ，做类平抛运动（或匀变速曲线运动）；进入磁场从A 到C 再到D ，做匀速圆周运动；离开磁场从D 到P ，做匀速直线运动．
（2）电子经过A 点的速度大小：v==
电子从P 到A 过程，由动能定理得：eEh=
解得：h=
（3）电子从P 到A 的过程，加速度为 a=，时间为 t1=
从A 到C 再到D ，由洛仑兹力提供向心力，
则有 Bev=m ，得R=
周期为 T==，
由几何知识得：电子在磁场中运动过程速度的偏向角为270°
则电子在磁场中运动的时间为 t2=T=
从D 到P 的运动过程：由几何知识得：
运动时间为：t3====
故t=321t t t ++=
11.(1)m qU
2 (2)q mU
B 22。
