专题设计一 绘制房屋平面图(1)
房屋布局平面图
房屋布局平面图房屋平面图是将房屋缩小到一定比例，用图表和线条表示房屋的物理状况而绘制的水平剖面图。
房主在选择或购买房子的时候，经常会遇到房子没建好，或者房子建好了却不能去查看真正的房子的情况。
在这个时候，了解房子的平面图是非常重要的。
你觉得房子的设计怎么样?1. 第一步:查看布局这所房子的平面图很容易理解。
就像看地图一样，我们首先需要知道16个单词的方向公式:上、北、下、南、左、西、右。
当然，越创业越好。
在了解房子的整体朝向后，我们需要大致浏览房子的平面图，了解房子的总体布局。
具体来说，就是知道大门在哪里，客厅、厨房、浴室、卧室等在哪里，有多大，距离有多近。
在房子的平面图上，上面都写着指示牌。
客厅就写在客厅的图纸上。
你可以知道客厅的位置和大门在哪里。
而客厅等面积大的问题，必须购房者按照比例，伸出十指，自己断指计算。
买家了解房子总体布局的目的是了解房子的空间规划是否合理，光线如何，每个房间的布局是否满足他或她的需求等等。
碰到连房子的布局都不喜欢，用脚趾想都是要踢出去的。
2. 第二步:看结构在房子的平面图中，人们最不理解的是房子轮廓上的各种点和线。
有对角线标记的线，有黑粗标记的线，有空白区域无标记的，还有一些图片有小黑点。
你可能会想，这些鬼魂是什么?事实上，这些是房屋的墙结构。
在房屋的平面图中，最引人注目的是黑线和黑点，黑线代表承重墙，黑点代表房屋的承重柱，斜线代表抗震抗风结构墙。
边框上的空白区域代表正常的墙。
了解这些会对未来的房屋改造起到一定的作用，因为黑线和对角线标明的墙面是不能拆除的，而空白区域的墙面则可以拆除。
如果黑线表示的墙或黑点表示的柱被意外地移走了，好吧，没有人会爆发到互相愤慨的地步。
3.第三步:查看细节除了房屋框架线，平面图上还有很多令人眼花缭乱的图形和线条，下面我就一一讲解一下。
(1)门:门用扇形表示，扇形表示门。
门按风扇的方向打开。
扇形的弧线表示门可以被推开的程度。
(2)窗户:窗户大致可分为普通窗、飘窗和落地窗。
住宅建筑平面图的绘制
住宅图的绘制住宅室内平面图的绘制1，室内空间布局。
2，家具家电布置。
3，装饰元素及细部处理。
4，地面材料绘制。
5，文字，符号标注及尺寸标注。
6，线型设置：平面图中的线型可分为四个等级：粗实线0.6MM 用于墙柱的剖切轮廓，中实线0.35MM用于装饰材料，家具的剖切轮廓，细实线0.25MM用于家俱陈设轮廓。
装饰线0.18MM用于尺寸，图例，符号，材料纹理和装饰品线。
步骤：1，打开图层特性管理器，将墙体，柱子，设为0.6。
阳台线宽为0.25。
轴线，门窗家俱，地面材料，尺寸，符号，窗帘，植物为0.18。
2，将所有未剖切到家俱外轮廓线设置为0.25。
点击对象特征中的线宽设其为0.25。
3，将剖切到的轮廓设为0.35。
住宅室内立面图的绘制在每一个立面图中，大致按立面轮廓绘制，家具陈设，立面装饰元素及细部处理，尺寸标注，文字说明及其他符号标注。
（详图符号直径为500，剖切线长度为200，线宽为0.6。
标高符号长线为750，短线为300，用0.3粗多段线绘制，斜线角度45度，高度为150）。
线宽（立面轮廓线，剖切标志线，图名下划线设为0.6。
吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。
住宅室内剖立面图的绘制前面立面图的画法只考虑墙面以内的内容,另一种画法是把两侧的墙体剖面及顶棚以上的楼板剖面也表示出来,这种叫做剖立面图。
楼板及圈梁为钢筋混凝土，填充JIS-LC-20和AR-CONC图案。
窗下部砖墙填充JIS-LC-20图案。
线宽（墙体剖切轮廓线，剖切标志线，图名下划线设为0.6。
吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。
住宅室内顶棚图的绘制1，修改室内平面图：把室内平面图另存为室内顶棚图。
将墙体层设为当前层，删除墙体线/剖切到家俱线以外的图形，用直线在门洞和窗洞位置绘制过梁底面的轮廓线, 线宽为0.35。
在窗洞位置绘制一条虚线表示窗体的位置。
2，处理被剖切到的家俱图案，线宽为0.35，顶棚造型，线宽为0.253，灯具布置。
住宅户型平面图绘制步骤
绘制某住宅户型平面图步骤1、绘制轴线（1）新建空白文件。
（2）图层设置。
（3）设置“全局比例因子”为20 执行格式线型，开启，线型管理器。
（4）将“轴线”设定为当前图层，绘制第一条水平线，长度：13580mm。
（5）采用“偏移”工具，向下偏移900，1800，1200，2850，1350。
（6）绘制“直线”，第一条垂直轴线，长度：10100mm。
（7）采用“移动”工具，向上，向右移动1000mm。
（8）采用“偏移”工具，向右偏移1500，3300，1500，600，4200，480。
2、绘制墙体（1）多线样式：新建240墙多线样式，120墙多线样式，将“240墙”设置为当前多线样式。
（2）绘制240外墙线，对正类型为“无”。
（3）绘制240内墙线，对正类型为“无”。
（4）将“120墙”设置为当前多线样式，对正类型为“上”。
（5）编辑修剪所有的墙线，选择修剪方式。
3、绘制门窗（1）分解多线墙体，以便修剪门洞与门窗。
（2）使用“偏移”“修剪”工具绘制出平面图中的门与窗位置，并将轴线隐藏。
（3）将“门窗”设置为当前图层。
使用“矩形”和“圆弧”工具，绘制单扇门平面图：（4）使用“矩形”工具，240x660绘制窗户平面轮廓图，再将其分解，向内偏移80。
（5）执行复制命令，采用“拉伸”命令，向下拉伸840，制作1500的窗平面。
（6）将门、窗制作成内部块，执行移动、旋转、镜像进行调整。
（7）绘制飘窗：采用“多段线”绘制轮廓线，向外“偏移”40，80。
（8）绘制客厅凸窗：采用“多段线”绘制内轮廓线，向外“偏移”90，60，90。
（9）执行“直线”命令，捕捉右侧外轮廓与外墙线的交点向内轮廓绘制垂线，制作窗框。
4、布置家具（1）将“家具”设置为当前图层。
（2）将“家具.dwg”做成外部块，利用设计中心，插入到当前场中。
利用“移动”工具，将家具分别放入到场景中。
（3）补画厨房墙体。
（4）制作厨房推拉门。
（5）绘制橱柜轮廓线。

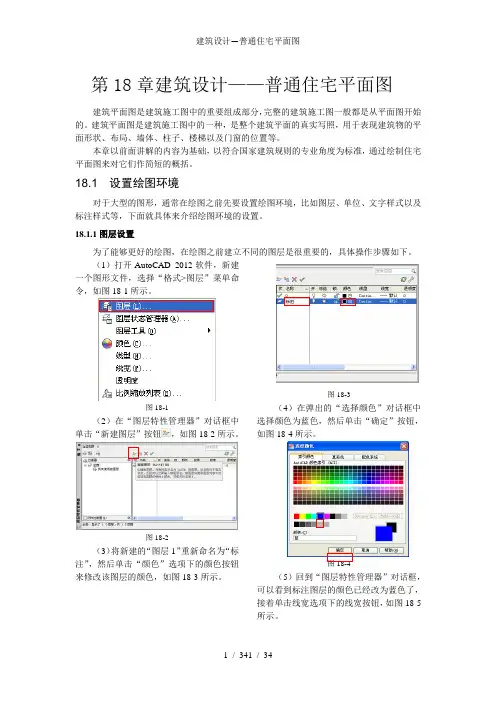

建筑设计—普通住宅平面图
第18章建筑设计——普通住宅平面图建筑平面图是建筑施工图中的重要组成部分，完整的建筑施工图一般都是从平面图开始的。
建筑平面图是建筑施工图中的一种，是整个建筑平面的真实写照，用于表现建筑物的平面形状、布局、墙体、柱子、楼梯以及门窗的位置等。
本章以前面讲解的内容为基础，以符合国家建筑规则的专业角度为标准，通过绘制住宅平面图来对它们作简短的概括。
18.1 设置绘图环境对于大型的图形，通常在绘图之前先要设置绘图环境，比如图层、单位、文字样式以及标注样式等，下面就具体来介绍绘图环境的设置。
18.1.1图层设置为了能够更好的绘图，在绘图之前建立不同的图层是很重要的，具体操作步骤如下。
（1）打开AutoCAD 2012软件，新建一个图形文件，选择“格式>图层”菜单命令，如图18-1所示。
图18-1（2）在“图层特性管理器”对话框中单击“新建图层”按钮，如图18-2所示。
图18-2（3）将新建的“图层1”重新命名为“标注”，然后单击“颜色”选项下的颜色按钮来修改该图层的颜色，如图18-3所示。
图18-3（4）在弹出的“选择颜色”对话框中选择颜色为蓝色，然后单击“确定”按钮，如图18-4所示。
图18-4（5）回到“图层特性管理器”对话框，可以看到标注图层的颜色已经改为蓝色了，接着单击线宽选项下的线宽按钮，如图18-5所示。
图18-5（6）在弹出的“线宽”对话框中选择线宽为0.13mm ，然后单击“确定”按钮，如图18-6所示。
图18-6（7）重复步骤2-6，分别建立轴线、墙线、门窗、文字、填充和家具等其他的图层，然后修改相应的颜色、线型、线宽等特性，结果如图18-7所示。
图18-718.1.2标注样式设置在建筑图形中，标注样式通常不同，比如它的箭头用的是45度的短斜线。
下面就来对标注样式进行设置，具体操作步骤如下。
（1）选择“格式>标注样式”菜单命令，在弹出的“标注样式管理器”对话框中单击“新建”按钮，如图18-8所示。
建筑平面图的绘制方法及步骤
一、建筑平面图的绘制方法和步骤如图1-6-10 所示，建筑平面图的绘制方法和步骤如下：（1）绘制墙身定位轴线及柱网。
如图1-6-10 的图（a）。
（2）绘制墙身轮廓线、柱子、门窗洞口等各种建筑构配件。
如图1-6-10 的图（b）。
注意：轴圈半径：1000MM ；墙体用多线绘制，线宽90（3）绘制楼梯、台阶、散水等细部。
如图1-6-10的图（c）。
（4）检查全图无误后，擦去多余线条，按建筑平面图的要求加深加粗，并进行门窗编号，画出剖面图剖切位置线等。
如图1-6-10的图（d）。
（5）尺寸标注。
一般应标注三道尺寸，第一道尺寸为总尺寸，第二道为轴线尺寸，第三道为细部尺寸。
注意：按标准，第一道尺寸线与最外台阶线10-15MM（扩大100倍），其他尺寸结距离700MM；指北针：半径1200，底部300线宽(6)图名、比例及其他文字内容。
汉字写长仿宋字：图名字高一般为7~10号字，图内说明字一般为5号字。
尺寸数字字高通常用3.5号。
字形要工整、清晰不潦草。
二、建筑立面图的绘图方法和步骤如图1-6-13所示，建筑立面图的绘图方法和步骤如下：（1）室外地坪线、定位轴线、各层楼面线、外墙边线和屋檐线。
如图1-6-13（a）。
（2）画各种建筑构配件的可见轮廓，如门窗洞、楼梯间，墙身及其暴露在外墙外的柱子。
如图1-6-13（b）。
（3）画门窗、雨水管、外墙分割线等建筑物细部。
如图1-6-13（c）。
（4）画尺寸界线、标高数字、索引符号和相关注释文字。
（5）尺寸标注。
（6）检查无误后，按建筑立面图所要求的图线加深、加粗，并标注标高、首尾轴线号、墙面装修说明文字、图名和比例，说明文字用5号字。
如图1-6-13（d）注意：标高符号为等腰三角形，顶点到对边300距离。
三、建筑剖面图的绘制方法和步骤建筑剖面图的绘制方法和步骤如下：（1）画地坪线、定位轴线、各层的楼面线、楼面。
如图1-6-15（a）。
（2）画剖面图门窗洞口位置、楼梯平台、女儿墙、檐口及其他可见轮廓线。
农村房屋设计平面图CAD图 1
农村房屋平面设计图本人精心绘制的四种版本的农村户型图，双击鼠标可以恢复成CAD图形，随意修改，希望对各位有兴趣的朋友有所帮助。
一层平面图储藏室上洗衣机主卧室卫生间淋浴间卫生间次卧室起居室衣帽间淋浴间飘窗飘窗洗衣机洗衣机二层平面图上阳台卫生间厨房淋浴间卫生间次卧室淋浴间洗衣机上餐 桌鱼缸饮水机空调一层平面图卫生间衣帽间二层平面图淋浴间主卧室卫生间次卧室主卧室起居室衣帽间淋浴间洗衣机上飘窗飘窗一层平面图切菜搁台搁 台冰 箱洗衣机衣帽间拖把池饮水机拖把池洗台衣钢化玻璃雨棚室 外 庭 院道 路淋浴间花架空调上书柜洗衣机拖把池封闭式走廊二层平面图上切菜搁台搁 台冰 箱洗衣机淋浴间沙发饮水机写字台沙发拖把池洗台衣茶几庭 堂一层平面图钢化玻璃雨棚道 路上书柜洗衣机拖把池二层平面图上一层平面图切菜搁台搁 台冰 箱洗衣机衣帽间拖把池饮水机拖把池洗台衣钢化玻璃雨棚室 外 庭 院淋浴间花架空调上书柜洗衣机拖把池封闭式走廊二层平面图上切菜搁台搁 台冰 箱洗衣机淋浴间沙发饮水机写字台沙发拖把池洗台衣茶几庭 堂一层平面图钢化玻璃雨棚道 路上书柜洗衣机拖把池二层平面图上。
房子设计平面图
房子设计平面图：打造理想居住空间一、空间布局规划1. 确定房间功能在设计平面图之前，要明确各个房间的功能。
一般来说，包括客厅、卧室、厨房、卫生间、书房等。
根据家庭成员的需求，合理规划每个房间的面积和位置。
2. 考虑动线流畅动线流畅是衡量房子设计好坏的重要标准。
确保客厅、餐厅、厨房等公共区域之间的连接自然，避免交叉和拥堵。
同时，卧室、书房等私密空间应相对独立，保证居住者的隐私。
3. 合理划分区域根据家庭成员的生活习惯，合理划分区域。
例如，将客厅、餐厅、厨房设置在同一动线上，方便日常生活；将卧室、卫生间设置在相对安静的区域，保证休息质量。
二、空间尺寸设计1. 房间面积根据家庭成员数量和房间功能，合理分配房间面积。
一般来说，客厅面积宜在2030平方米，卧室面积宜在1218平方米，厨房面积宜在610平方米，卫生间面积宜在46平方米。
2. 窗户尺寸窗户尺寸应满足采光、通风和景观需求。
客厅、卧室等主要房间应设置较大窗户，卫生间、厨房等辅助房间可设置较小窗户。
3. 门洞尺寸门洞尺寸要考虑家具搬运和人员通行。
一般室内门洞宽度宜在9001000毫米，高度宜在2000毫米左右。
三、家具摆放与收纳1. 家具摆放根据房间功能和家具尺寸，合理摆放家具。
例如，沙发与电视柜之间的距离宜在23米，床与衣柜之间的距离宜在600800毫米。
2. 收纳设计充分利用墙面、过道等空间，设计收纳柜、吊柜等收纳设施。
例如，客厅可设置电视柜、书架，卧室可设置衣柜、床头柜，厨房可设置橱柜、吊柜等。
四、室内采光与通风1. 优化采光设计自然光对于居住环境的舒适度至关重要。
在设计时，应确保主要活动区域如客厅、卧室有充足的日照。
可以考虑采用大窗户、落地窗或者天窗来增加室内采光，同时注意窗户的朝向，避免西晒带来的不适。
合理的通风设计能够提升室内空气质量，保持居住环境的清新。
在设计时，要确保每个房间都有对外的窗户，形成穿堂风，特别是在厨房和卫生间这样的湿气较重区域。
建筑平面图的绘制
建筑平面图的绘制建筑平面图是建筑设计和施工的基础图纸之一，它是建筑物及其内部空间的展示方式。
它通过图形的方式，表现出建筑物内部空间的布局和功能区划，是建筑设计的基础性图纸之一。
下面，我将详细介绍建筑平面图的绘制。
一、平面图绘制前的准备工作1、确定平面图的内容在绘制平面图之前，首先需要确定平面图的内容，包括建筑物的名称、各楼层的名称、建筑物的总平面图、各楼层的平面图等等，这些都需要提前统筹考虑。
2、收集资料在绘制平面图前，需要收集有关的资料，包括建筑物的地理位置、建筑结构图、指定的设计方案等等，只有充分了解所有必要的资料，才能更好地绘制平面图。
3、确定绘图工具和软件在绘图前，需要准备好各种绘图工具和软件，例如绘图板、铅笔、橡皮、规、尺、分度器等等，还可以使用计算机专业绘图软件，例如AutoCAD等电脑辅助软件。
二、绘制平面图的步骤1、绘制建筑物的轮廓线首先需要绘制建筑物的轮廓线，这是建筑平面图的基础，轮廓线的精度会影响整个平面图的精度，因此需要非常认真地绘制轮廓线。
2、绘制建筑物的基础根据建筑物的设计，需要在轮廓线内部绘制基础，这个基础的大小和形状要根据建筑物的结构而定，确定好基础后，需要用不同颜色进行填充。
3、绘制室内布局和功能区划在轮廓线的基础上，需要进一步绘制室内的布局和功能区划。
通常，建筑平面图会将建筑物内部划分为不同的功能区域，例如客厅、卧室、厨房、书房、洗手间、阳台等等。
4、标注尺寸、名称和符号在建筑平面图中，需要标注不同部位的尺寸、名称和符号，例如窗户的大小、门的位置、水管和电缆的路径等等。
5、颜色和线条的应用在平面图的绘制中，需要使用不同的线条和颜色来表示不同的功能区域和物品，这样可以使整个平面图的结构更加清晰明了。
6、化简在平面图的绘制中，有时需要将图中的冗余部分去掉，使图形更加清晰明了。
三、建筑平面图的注意事项1、准确度和精度准确度和精度非常重要，因为错误的基本维度会产生多个问题，包括设计和建造过程中的错误，因此，需要非常仔细地绘制图纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题设计一绘制房屋平面图（1）
通过前面的学习，同学们对AutoCAD的绘图环境和一些基本操作有所了解，下面将通过绘制下面所示房屋平面图介绍AutoCAD绘制平面图的一般步骤
（图6-1）
一、使用绘图工具绘制基本图形
根据上面的平面图，先要创建不同图层，然后绘制轴线及基本图形，其操作步骤如下图所示。
1、选择“格式”/“图层”菜，打开“图层特性管理器”对话框
2、新建“标注”、“轴线”图层，设置“标注”
图层颜色为蓝色、“轴线”图层颜色为红色和
线型为“CENTER”
3、在“图层”工具栏中选择“轴线”层为当前层
4、在“绘图”工具栏中单击“直线”按钮，参照下面图所示坐标绘制
一条水平直线【(-400,0)、(12800,0)】和一条垂直直线【(0，-400)、（0，13300）】。
选择“视图”/“缩放”/“全部”菜单，最大化显示全部图形
5、选择“格式”/“线型”菜单，打开“线型管理器”对话框，将“全
部线型比例因子”设置为10
6、单击“修改”工具栏中的“复制”按钮，单击选中垂直直线。
单击鼠标右键，结束对象选择。
输入m，表示进行多重复制。
捕捉两直线交点，将其作为复制基点，将光标向右水平移动，待显示“极轴：xxxx＜0°”
（xxxx可为任意数值，此处只是用来指明复制方向）时依次输入1500、3000、5000、7500、9000和12000，复制多条垂直直线
7、再次单击“修改”工具栏中的“复制”按钮，单击选中水平直
线。
单击鼠标右键，结束对象选择。
输入m，捕捉右下角交点，
将其作为复制基点，将光标向上垂直移动，待显示“极轴xxxx
＜90°”（xxxx可为任意数值）时依次输入2000、4000、5000、
9000和12500，复制多条水平直线
8、选择“格式”/“多线样式”菜单，打开“多线样式”对话框。
单击“修改”按钮，打开“修改”对话框
9、单击“修改”，弹出“修改多线样式”对话框。
在元素列表区
分别单击两个元素，在“偏移”编辑框中分别输入120和-120并
【Enter】键，然后单击“确定”按钮，返回“多线样式”对话
框
10、在“封口”设置区分别选中“起点”和“端点”复选框，然后单击“确定”按钮，返回“多线样式”对话框
10、点击“新建”，跳出“新建”对话框。
新样式名中输入M1,然后单击“继续”按钮，创建新的多线样式
11、单击“添加”按钮，创建新元素，将其“偏移”值设置为40.
再次单击“添加”按钮，创建新元素，将其“偏移”值设置为-40，
单击“确定”按钮，返回“多线样式”对话框
12、（同上）点击
“新建”，跳出“新建”对话框。
新样式名“名称”编辑框
中输入M2，然后单击“继续”按钮，创建新的多线样式
13、分别在元素列表区选中偏移量为120和-120的元素，
单击“删除”按钮，将其删除。
分别选中偏移量为40和-40
的元素，将其“偏移”值分别修改为60和-60并按【Enter】
键，单击“确定”按钮，返回“多线样式”对话框
14、单击STANDARD，再点击“修改”按钮,跳出“新建”对话框。
新样式名“名称”编辑框中输入M0,然后单击“继续”按钮，跳出“新建多样线段M0”点击度“确定”按钮。
回到“多样样式”对话框。
把在M0设为“置为当前”。
点击“确定”关闭“多线样式”对话框
15、单击状态栏中的“捕捉”和’极轴”按钮，打开“捕捉”和“极轴追
踪”开关。
右击状态栏中的“捕捉”按钮，在弹出的快捷菜单中选择“设
置”选项，打开“草图设置”对话框和“捕捉和栅格”选项卡，在“捕捉
类型和样式”设置区域中“极轴捕捉”单选钮，在“极轴距离”编辑框中
输入100
16、选择“绘图”/“多线”菜单，首先调整绘制多线时的对正方式为“无”，比例为1，如命令栏中所示
17、再根据(图6-1)平面图绘制外墙。
（外墙的厚度是
240）
18、选择“绘图”/“多线”菜单，首先调整绘制多线时的样式=“ST”，
输入样式M2。
再根据（图6-1）平面图去绘制内墙。
（内墙是120）
19、选择“修改”/“对象”/“多线”菜单，打开“多线编辑
工具”对话框，选择“T形打开”工具。
或双击我们有“多
线”绘制的墙体。
就会打开“多线编辑工具”对话框。
根
据我们所要修改的墙体线，去点击“多线编辑工具”对话
框的修改样式，去进行修改
20、根据（图6-1）平面图进行修改。
如果用多线编辑工具解
决不了。
我们就全选对象，再单击“修改”/“分解”，来打
散多线。
单击“修改”/“修剪”来完成最后的修改。
（见右下图）
21、我们来绘制“窗户”。
首先左右墙体轴线向内单击“修改”工具栏中的“偏移”，偏移1000。
25、在单击“修改”工具栏中“修剪”工具，根据（图6-1）平面图修改
得到（如右图）的窗框。
窗框的线单击“标注“工具栏中的“特性匹配”工具。
修改成白色的墙
线。
26、根据24、25步骤的操作。
在参照（图6-1）平面图，得到所有窗框（如下图）。
30、选择“绘图”/“多线”菜单，首先调整绘制多线时的样式为“ M1”，比例为1，如命令栏中所示
31、首先调整好“窗户”的图层为当前图层。
有“多线”根据
刚才留出的窗框的大小来绘制窗户。
（如右图）
32、我们来绘制门。
首先我们“偏移”从门最近的墙内轴线（偏
移200、900）得到（如下图）
33、再单击“修改”工具栏中的“修剪”工具，修改得到门框（900）。
34、根据33、34步骤的操作。
在参照（图6-1）平面图，
得到所有门框（如下图）。
35、首先调整好“门线”的图层为当前图层。
再单击“绘图”工具栏中的“矩形”工具。
如下图提示输入（@900，50）。
得到门细长的矩形。
（如下图）
35、单击“绘图”工具栏中的“圆”工具。
以门框的宽度绘制一个
圆。
（如右图）
35、再单击“修改”工具栏中“修剪”工具，修改得到门。
（如左图）
36、根据以上的步骤操作得到所有的门。
