输电线路在线监测设计方案探讨
输电线路在线视频监测系统的设计
输电线路在线视频监测系统的设计摘要：由于配电网络区域的限制,输电线路之间的距离越来越远,多脉冲源发生耦合故障的可能性越来越大。
当输电线路在输送电力的过程中穿越山区时,由于导线垂弧较大、受风吹雨打或位置偏移等原因,极易引起输电线路短路。
当输电线路发生短路故障时,若不采取相应的措施加以排除,则故障引起的电弧将难以自动熄灭,从而导致配电网中断。
在配电网输电时,由于输电功率较大,输电线路发生故障会对整个输电系统造成一定影响。
因此,为保证输电系统的可靠运行,必须及时发现故障产生的位置,以便尽快排除故障。
所以，输电线路在线视频监测系统设计实现了对输电线路周围气象环境的全天候监测，通过分析设备所采集的各种信息，工作人员便可以推断出是否需要派人去现场巡视。
该系统不仅可以减少工作人员的巡视次数，并且由于可以实时检测线路运行情况，还提高了输电线路运行的安全性。
关键词：输电线路；在线视频监测系统；设计引言在输电线路视频在线监测系统的设计基础上，分析研究该系统的关键技术、构成、结构和工程应用。
基于先进技术、安全可靠的原则，建设基于云平台的智能输电线路视频在线监测系统并应用。
该系统的使用对输电线路管理有很大的促进作用，为输电线路状态获取的实时性、自动化和智能化打下了良好的基础，确保电力网、电力设备的安全以及电力系统的安全稳定运行。
1输电线路运维作业难点（1）对检修工具要求高对于输电线路特别是一些新建的输电线路，具有线径大、塔高较高、绝缘子爬电距离大、绝缘子链非垂直结构等明显的原有结构特点，这些结构特点会给线路的运行和维护带来很大的困难。
由于特殊的工作部位和角度，对设备的重量、强度、规格等都有很高的要求，有些维修项目甚至连工具都不能直接使用，使得维护工作难以顺利进行。
（2）绝缘子更换难度大在各种输电线路的建设、运行和维护中，经常会用到一些具有特殊功能的绝缘子。
比如，采用一种长的耐污染绝缘体来预防污染。
为防止鸟粪，在链塔顶端加装大口径绝缘子，并将V形绝缘链固定，以防止线路震动。
输电线在线监测技术方案
输电线在线监测技术方案随着电力系统的发展和扩张，输电线路的安全运行变得越来越重要。
为了确保输电线路的稳定运行，及时发现和解决问题，输电线在线监测技术被广泛应用。
本文将介绍一种基于传感器和物联网技术的输电线在线监测技术方案。
一、传感器选择与布置1.温度传感器：温度是判断输电线路运行状态的重要指标之一、可选择高精度的温度传感器，如红外线测温传感器，将其布置在输电线路的关键位置，如高温易发生的导线接头处。
2.湿度传感器：湿度和输电线路的绝缘性能密切相关。
选择高精度的湿度传感器，如电容式湿度传感器，将其布置在需要关注的位置，如接地线和绝缘子。
3.振动传感器：输电线路的振动情况可以反映线路的杆塔结构状态和导线的张力状态。
选择合适的振动传感器，如加速度传感器，将其布置在杆塔和导线附近。
4.电压传感器：电压传感器可以实时监测输电线路的电压波动情况，及时发现电压异常。
可选择高精度的电压传感器，如电压互感器，将其布置在变电站等关键位置。
5.电流传感器：电流传感器可以实时监测输电线路的电流变化，判断输电线路的负荷情况。
可选择高精度的电流传感器，如磁电流传感器，将其布置在导线附近。
二、数据采集与传输将各种传感器采集到的数据通过物联网技术进行实时采集和传输。
具体实施方案如下：1.建立传感器与数据采集设备之间的有线或无线连接，确保传感器可以将采集到的数据传输给数据采集设备。
2.数据采集设备将采集到的数据进行处理和分析，提取有价值的信息。
3.通过物联网技术，将处理后的数据传输给数据存储与处理平台。
4.在数据存储与处理平台上对数据进行存储、分析和展示，为运维人员提供相关的监测数据和实时报警信息。
三、监测系统的建设与应用基于以上传感器选择与数据采集传输方案，可以建设一个完整的输电线在线监测系统。
具体步骤如下：1.设计和建设数据采集与传输设备，包括传感器、数据采集设备和数据传输设备。
2.部署传感器，确保其在关键位置采集到的数据准确可靠。
输电线路在线监测系统的设计与实现
输电线路在线监测系统的设计与实现一、引言随着电力系统的不断发展与扩张，输电线路的安全运行和可靠性显得尤为重要。
传统的线路监测方式往往需要人工巡检，工作效率低下且存在一定的安全隐患。
设计一套高效、精准的输电线路在线监测系统至关重要。
本文将针对这一问题展开详细的设计与实现方案。
二、系统设计1. 系统结构输电线路在线监测系统由传感器、数据采集装置、数据传输单元、数据分析处理单元和用户终端等组成。
传感器负责采集线路参数，数据采集装置将采集的数据进行处理和整合，然后传输到数据分析处理单元进行分析，最后通过数据传输单元将监测数据传输给用户终端，用户可以通过终端设备实时监测线路运行状态。
2. 传感器选择为了实现对输电线路的全面监测，需要选择合适的传感器进行数据采集。
常用的传感器包括温度传感器、湿度传感器、振动传感器、电流传感器等。
这些传感器可以监测线路的温度变化、湿度、振动情况以及电流变化，对线路的运行状态进行全方位的监测。
3. 数据采集装置数据采集装置是将传感器采集到的原始数据进行处理和整合的关键环节。
通过数据采集装置可以将采集到的数据进行实时传输，并且对采集到的数据进行初步的处理和存储，为数据分析处理单元提供清晰的数据图表。
4. 数据传输单元数据传输单元负责将经过处理的数据传输至数据分析处理单元。
可以选择有线或者无线传输方式，保证数据得以及时准确的传输。
5. 数据分析处理单元数据分析处理单元是整个系统的核心，通过对采集到的数据进行深入的分析和处理，可以根据实际情况提供合理的建议和预警。
对温度数据的分析可以判断输电线路是否存在过载情况，对振动传感器的数据分析可以判断线路是否存在异常振动从而导致安全隐患。
6. 用户终端用户终端是系统的展示与交互部分，通过用户终端可以实时监测线路的运行状态，接收数据分析处理单元的预警信息和建议，为用户提供实时、全面的线路监测服务。
三、系统实现在系统实现过程中，需要重点考虑传感器的选择、数据采集装置的设计和数据传输单元的选择与搭建：传感器是系统监测的基础，因此对于传感器的选择必须慎重。
输电线路在线监测系统的设计与实现
输电线路在线监测系统的设计与实现输电线路在线监测系统是为了对电力输电线路的运行状态进行实时监测和管理而设计的一种系统。
该系统可以收集输电线路的各种参数数据，并通过数据分析和处理，实现对输电线路的故障诊断和预警，提高电网的稳定性和可靠性。
输电线路在线监测系统的设计包括硬件和软件两个方面。
硬件方面主要包括数据采集设备、传感器、通信设备和控制器等。
数据采集设备主要负责收集输电线路各种参数的数据，如电流、电压、温度、湿度等；传感器负责对线路各个位置的参数进行实时监测；通信设备用于将采集到的数据传输给监测系统的服务器；控制器则负责对传感器和通信设备进行控制和管理。
软件方面主要包括数据处理和分析模块、故障诊断和预警模块、用户界面等。
数据处理和分析模块用于对采集到的数据进行处理和分析，提取有效的信息；故障诊断和预警模块则通过对数据进行比对和分析，判断输电线路是否存在故障，并及时发出警报；用户界面则提供给用户一个友好的界面，可以通过界面查看实时监测数据和故障报警信息。
在实现过程中，需要考虑到系统的稳定性和可靠性。
对于硬件方面，要选择高质量的设备和组件，保证其稳定性和可靠性；对于软件方面，要进行充分的测试和验证，确保系统的准确性和可靠性。
系统还可以结合人工智能技术，通过机器学习算法对数据进行分析和处理，提高故障诊断和预警的准确性和实时性。
系统还可以与其他能源管理系统进行集成，实现对输电线路和能源的综合管理。
输电线路在线监测系统的设计和实现是一项综合性的工作，需要结合硬件和软件技术，以提高电网的稳定性和可靠性。
随着科技的不断进步，相信在未来，输电线路在线监测系统将会得到更加广泛的应用。
输电线路在线监测技术研究
覆冰 在 线监 测是 对导 线的覆 冰情 况进 行 实 时监测 ， 且 能够确 并 保 在 恶劣 的 天气 环 境下 对 高压 输 电线 路 以及 变 电 站绝 缘 子覆 冰情
况 展 开在 线监 测 。这一 系统运 用精 确的监 测分 析方法 与数 学模 型来
对 监测数 据进 行分 析 ， 前对 将 要 发 生冰 雪 灾 害 的线 路 进 行 预测 ， 提 并 向相关 的输 电线路 维 护人 员发 出报警 信 息 。覆 冰监 测技 术 的运 用， 能够 有效 防止 出现 断线 、 闪 、 塔 、 动等 灾害事 故 的发生 。覆 冰 倒 舞 冰 在 线监 测 系 统 的工作 原 理 是 ： 一方 面 ， 导线 倾斜 角 以及弧 垂 等 对
Ｇ Ｒ Ｐ Ｓ和 Ｃ ＭＡ 数字 通 讯技 术 的长 足 进 步 ，输 电线 路在 远程 在 线 Ｄ
线 路“ 态 检修 ” 变 ， 供相 关 信 息搜集 、 息处 理 以及 机器 设 备 ３ 当 前 我 国 现 有 的 输 电 线 路 监 测 技 术 状 转 提 信
３ １ 覆 冰 在 线 监 测 技 术 ．
常 困难 ， 护工 作 量 大 。 ０ ８ 我 国 的冰 雪灾 害 来看 ， 强输 电网 维 ２０ 年 加 络稳 定 运行 很 重 要 。为 了更 好 的提 升输 电网络 安全运 行 的水平 ， 彻 底 解 决人 力资 源与 线路长 度之 间存 在 的矛盾 ， 需要 引入 先进 的输 电 线路 在 线监 测 技术 以及相 关 的监 测 设备 ， 建 监 控 中心 ， 创 实现 输 电 评估 等 多个方 面 的技术 支持 。 １ 国 内 外 先 进 的 在 线 监 测 技 术 概 述 国外 在 线监 测 技术 是 兴起 于 ２ Ｏ世纪 ９ Ｏ年代 ，是 伴 随着 无 线 通 讯 技 术 的 不 断进 步 发 展 起 来 的 。最 近 几 年 ， Ｓ 通 讯 技 术 、 ＧＭ
输电线路在线监测系统的设计与实现
输电线路在线监测系统的设计与实现随着电力系统的不断发展和社会对电能质量的要求越来越高，输电线路的安全运行以及故障及时处理成为了十分重要的问题。
传统的电力线路监测方法主要依靠人工巡检，工作效率低、监测覆盖面窄以及存在漏检等问题。
开发一种可靠、高效的输电线路在线监测系统变得尤为重要。
本文将结合目前的技术水平，设计一种在线监测系统，并讨论其实现方案。
一、系统设计方案1.1 监测参数输电线路运行中存在多种可能的故障和隐患，因此在线监测系统需要监测的参数也较多，主要包括：电流、电压、温度、湿度、风速、线路振动以及机械应力等。
这些参数的监测可以有效地发现输电线路的异常情况，为及时排除故障提供数据支持。
1.2 数据传输在线监测系统需要将采集到的数据传输至监控中心或者云端服务器进行实时处理和存储。
为了保证数据传输的稳定和可靠，可以采用有线或者无线的通信方式，比如使用光纤、微波通信等技术。
1.3 数据处理传输过来的监测数据需要进行处理和分析，以便及时发现线路的异常情况。
数据处理可以采用机器学习算法、故障模式识别算法等技术，通过建立合理的数学模型，提高线路异常情况的识别精度。
1.4 报警系统当在线监测系统发现线路出现异常情况时，需要及时向操作人员发出警报。
报警系统可以采用声音、光纤、短信等多种方式，以确保相关人员在第一时间能够了解到故障情况。
1.5 动作控制在线监测系统还需要具备一定的动作控制功能，当监测到线路出现异常情况时，可以自动执行相关的控制命令，以减小事故对系统的影响。
2.1 传感器在线监测系统的核心是数据的采集，而数据的采集需要依靠各类传感器。
对输电线路来说，可以选择电流传感器、电压传感器、温度传感器、湿度传感器、风速传感器等多种传感器。
这些传感器需要具备高精度、高可靠性、抗干扰能力强等特点。
三、系统性能评估为了验证设计和实现的在线监测系统的有效性，需要对其进行性能评估。
性能评估主要包括以下几个方面：3.1 系统稳定性在线监测系统需要具备较高的稳定性，能够稳定地运行在各种环境条件下。
输电线路在线监测系统的设计与实现
输电线路在线监测系统的设计与实现一、引言随着电力系统的发展，输电线路作为电力传输的重要环节，其安全稳定运行对电网的正常运行具有重要意义。
传统的线路监测手段主要依靠巡视和周期性检修，监测方式有限，监测精度较低，无法满足当前电力系统对线路安全监测的需求。
设计开发一套高效、精准的输电线路在线监测系统对于提高电网安全性和稳定性具有重要意义。
本文将围绕输电线路在线监测系统的设计与实现展开讨论。
首先分析了传统线路监测手段存在的问题和局限性，其次介绍了在线监测系统的工作原理和功能需求，然后详细设计了系统的硬件和软件架构，并对系统进行了实现和测试。
对系统的性能进行了评估，并对今后的研究和应用进行了展望。
二、传统监测手段存在的问题1. 监测方式有限：传统的线路监测主要依靠人工巡视和周期性检修，这种方式监测频率低，无法实时监测线路的状态变化。
2. 监测精度低：由于人工巡视受天气和环境等因素的限制，监测精度较低，容易出现漏检或误检现象，对线路的安全性监测存在一定的隐患。
3. 数据采集困难：传统监测手段数据采集困难，数据提取困难，无法形成完整的线路运行情况的数据。
以上问题表明传统线路监测手段已经无法满足电力系统对线路安全监测的需求，必须借助先进的技术手段，开发一套高效、精准的输电线路在线监测系统。
三、在线监测系统的工作原理和功能需求1. 工作原理：在线监测系统通过传感器实时采集线路的状态参数，利用先进的通信技术将数据传输至监测中心，并结合数据分析和处理技术，实现对线路状态的实时监测和分析。
2. 功能需求：在线监测系统需要具备对线路温度、电流、电压等参数进行实时监测和分析的功能，并能够实现对异常情况的报警和预警，同时需要具备数据存储和查询功能，方便对历史数据的分析和研究。
四、系统的硬件和软件架构设计1. 硬件架构设计：系统的硬件主要由传感器、数据采集设备、通信设备和监测中心组成。
传感器通过对线路状态参数进行采集，数据采集设备负责对传感器采集的数据进行处理和存储，通信设备通过无线或有线通信方式将数据传输至监测中心。

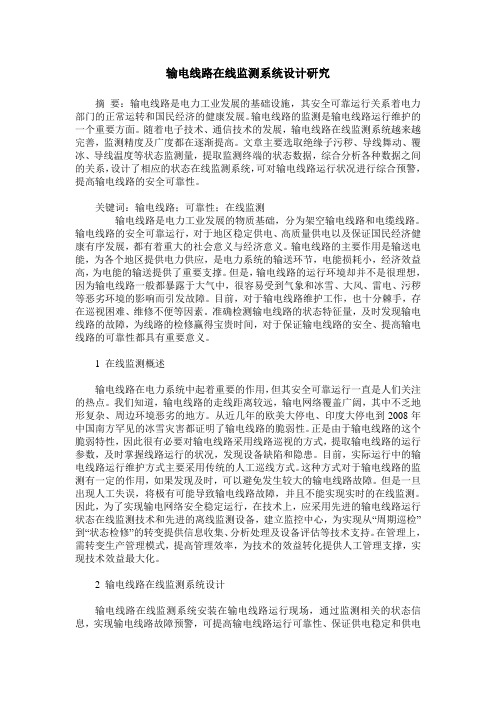

输电线路在线监测系统设计研究
输电线路在线监测系统设计研究摘要：输电线路是电力工业发展的基础设施，其安全可靠运行关系着电力部门的正常运转和国民经济的健康发展。
输电线路的监测是输电线路运行维护的一个重要方面。
随着电子技术、通信技术的发展，输电线路在线监测系统越来越完善，监测精度及广度都在逐渐提高。
文章主要选取绝缘子污秽、导线舞动、覆冰、导线温度等状态监测量，提取监测终端的状态数据，综合分析各种数据之间的关系，设计了相应的状态在线监测系统，可对输电线路运行状况进行综合预警，提高输电线路的安全可靠性。
关键词：输电线路；可靠性；在线监测输电线路是电力工业发展的物质基础，分为架空输电线路和电缆线路。
输电线路的安全可靠运行，对于地区稳定供电、高质量供电以及保证国民经济健康有序发展，都有着重大的社会意义与经济意义。
输电线路的主要作用是输送电能，为各个地区提供电力供应，是电力系统的输送环节，电能损耗小，经济效益高，为电能的输送提供了重要支撑。
但是，输电线路的运行环境却并不是很理想，因为输电线路一般都暴露于大气中，很容易受到气象和冰雪、大风、雷电、污秽等恶劣环境的影响而引发故障。
目前，对于输电线路维护工作，也十分棘手，存在巡视困难、维修不便等因素。
准确检测输电线路的状态特征量，及时发现输电线路的故障，为线路的检修赢得宝贵时间，对于保证输电线路的安全、提高输电线路的可靠性都具有重要意义。
1 在线监测概述输电线路在电力系统中起着重要的作用，但其安全可靠运行一直是人们关注的热点。
我们知道，输电线路的走线距离较远，输电网络覆盖广阔，其中不乏地形复杂、周边环境恶劣的地方。
从近几年的欧美大停电、印度大停电到2008年中国南方罕见的冰雪灾害都证明了输电线路的脆弱性。
正是由于输电线路的这个脆弱特性，因此很有必要对输电线路采用线路巡视的方式，提取输电线路的运行参数，及时掌握线路运行的状况，发现设备缺陷和隐患。
目前，实际运行中的输电线路运行维护方式主要采用传统的人工巡线方式。
