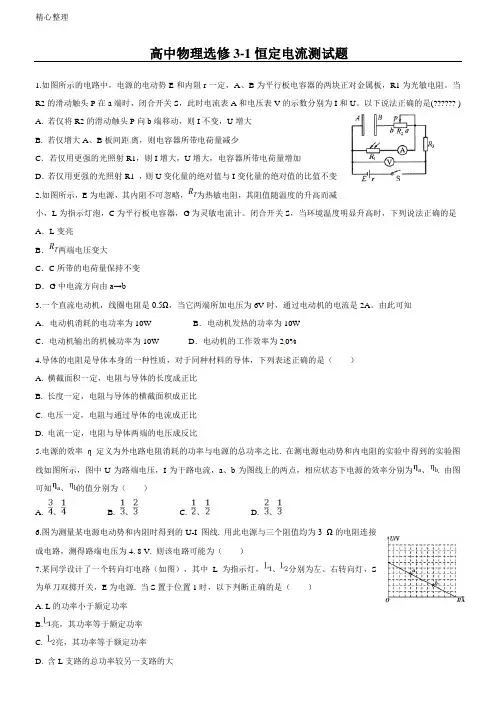

重点高中物理选修3-1恒定电流测试题及参考答案

高中物理选修3-1恒定电流测试题1.如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻。

当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U。

以下说法正确的是(?????? )A. 若仅将R2的滑动触头P向b端移动，则I不变，U增大B. 若仅增大A、B板间距离，则电容器所带电荷量减少C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加D．若仅用更强的光照射R1 ，则U变化量的绝对值与I变化量的绝对值的比值不变2.如图所示，E为电源，其内阻不可忽略，为热敏电阻，其阻值随温度的升高而减小，L为指示灯泡，C为平行板电容器，G为灵敏电流计。

闭合开关S，当环境温度明显升高时，下列说法正确的是A．L变亮B．两端电压变大C．C所带的电荷量保持不变D．G中电流方向由a→b3.一个直流电动机，线圈电阻是0.5Ω，当它两端所加电压为6V时，通过电动机的电流是2A。

由此可知A．电动机消耗的电功率为10W B．电动机发热的功率为10WC．电动机输出的机械功率为10W D．电动机的工作效率为20%4.导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是（）A. 横截面积一定，电阻与导体的长度成正比B. 长度一定，电阻与导体的横截面积成正比C. 电压一定，电阻与通过导体的电流成正比D. 电流一定，电阻与导体两端的电压成反比5.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比. 在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为、. 由图可知、的值分别为（）A. 、B. 、C. 、D. 、6.图为测量某电源电动势和内阻时得到的U-I 图线. 用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4. 8 V. 则该电路可能为（）7.某同学设计了一个转向灯电路（如图），其中L为指示灯，、分别为左、右转向灯，S为单刀双掷开关，E为电源. 当S置于位置1时，以下判断正确的是（）A. L的功率小于额定功率B.亮，其功率等于额定功率C. 亮，其功率等于额定功率D. 含L支路的总功率较另一支路的大8.如图所示电路，电源内阻不可忽略. 开关S闭合后，在变阻器的滑动端向下滑动的过程中（）A. 电压表与电流表的示数都减小B. 电压表与电流表的示数都增大C. 电压表的示数增大，电流表的示数减小D. 电压表的示数减小，电流表的示数增大9.在右图的闭合电路中，当滑片P向右移动时，两电表读数的变化是（）A. 变大，变大B. 变小，变大C. 变大，变小D. 变小，变小10.如图所示是一实验电路图. 在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A.路端电压变小? ? ? ?B. 电流表的示数变大? ? ?C. 电源内阻消耗的功率变小? ? ? ?D. 电路的总电阻变大11.如图所示，M、N是平行板电容器的两个极板，为定值电阻，、为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部. 闭合电键S，小球静止时受到悬线的拉力为F. 调节、，关于F的大小判断正确的是（）A. 保持不变，缓慢增大时，F将变大B. 保持不变，缓慢增大时，F将变小C. 保持不变，缓慢增大时，F将变大D. 保持不变，缓慢增大时，F将变小12.有一个电动势为3 V、内阻为1 Ω的电源, 下列电阻与其连接后, 使电阻的功率大于 2 W, 且使得电源的效率大于50%的是()A. 0. 5 ΩB. 1 ΩC. 1. 5 ΩD. 2 Ω13.如图所示电路中，4个电阻阻值均为R，电键S闭合时，有质量为m带电量为q的小球静止于水平放置的平行板电容器的正中间。

高中物理选修3-1第二章《恒定电流》单元测试

3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小4.如图所示，电流计的内阻R g=100Ω ，满偏电流I g=1mA ，R1=900Ω ，R2=100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A.电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C.电源的效率为80%D.电源的输出功率为 4 W7.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A.a 灯灯丝烧断B.电阻R2 短路C.电阻R2 断路D.电容被击穿短路10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是 aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r214.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．19.如图所示，电源电动势为E=6V ，内电阻为r= 1Ω ，滑动变阻器电阻的阻值范围0 ﹣10Ω，当滑动变阻器电阻R=2Ω时，当K 闭合后，求：( 1)电路中的电流为多大？(2)电路中路端电压为多少？(3)电源的输出功率为多少？(4)电源的总功率为多少？3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压【答案】C2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C 【答案】B3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小【答案】B4.如图所示，电流计的内阻R g= 100Ω ，满偏电流I g= 1mA ，R1=900Ω ，R2= 100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R【答案】B6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A. 电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C. 电源的效率为80%D. 电源的输出功率为 4 W【答案】C7.在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮【答案】D8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V【答案】C9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A a 灯灯丝烧断.B. 电阻R2 短路C. 电阻R2 断路D. 电容被击穿短路【答案】C10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小【答案】D11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω【答案】CD12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A【答案】D13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r2【答案】BD14.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W【答案】BC15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大【答案】BC16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)【答案】( 1) 0.603或0.6 ；(2) 1.48；0.86(0.78 一0.90) ；(3)偏小；偏小；17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？【答案】( 1) 1A ；(2)2W；(3) 12W【解析】( 1)灯两端的电压为U D= U一U M= 20 一14 = 6V所以通过灯泡的电流为I= = A= 1A(2)电动机M 线圈的发热功率P Q= I2R M= 12 2W= 2W(3)电动机M 消耗的电功率为P M= UI= 14 1 = 14W输出的机械功率P机= P M一P Q= 14 一2 = 12W18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．【答案】E =3V ，r = 1Ω【详解】设电源电动势为 E ，内阻为 r ，则当 K 接通，R 1 、R 2 并联再与 R 3 串联，R 1 、R 2 并联电阻值是 1Ω ，电压表测 R 3 两端的电压，所以： U 1 =E1即： 1 = 当 K 断开，R 2 、R 3 串联，电压表测 R 3 两端的电压，则：E R 3 R + R + r2 + 1 + r联立①②代入数据得：E =3V ，r = 1Ω19.如图所示，电源电动势为 E=6V ，内电阻为 r= 1Ω ，滑动变阻器电阻的阻值范围 0 ﹣ 10Ω，当滑动变阻器电阻 R =2Ω时，当 K 闭合后，求：( 1)电路中的电流为多大？ (2)电路中路端电压为多少？ (3)电源的输出功率为多少？ (4)电源的总功率为多少？【答案】( 1)2A (2)4V (3)8W (4) 12W【解析】根据闭合电路欧姆定律列式求解电流；根据 U =IR 求解路端电压；根据 P = UI 求解电源的输出功率；根据 P =EI 求解求解电源的总功率． ( 1)根据闭合电路欧姆定律，电流： I = =A = 2A(2)电路中路端电压：U =IR =2×2V=4V ； (3)电源的输出功率为：P = UI =4V×2A=8W ； (4)电源的总功率为：P =EI =6V×2A= 12W ；U 2 3E 1即： 0.75 = 1 + 1 + r= 2。

高中物理选修3-1 第二章《恒定电流》测试卷

第二章《恒定电流》测试卷一、单选题(共15小题)1.为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置在强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在．如图所示是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，a、b接报警器，当传感器RB所在处出现断针时，电流表的电流I，a、b两端的电压U将()A．I变大，U变大B．I变小，U变小C．I变大，U变小D．I变小，U变大2.某学校创建绿色校园，如图甲为新装的一批节能灯，该路灯通过光控开关实现自动控制：电灯的亮度可自动随周围环境的亮度改变而改变．如图乙为其内部电路简化原理图，电源电动势为E，内阻为r，Rt为光敏电阻(光照强度增加时，其电阻值减小)．现增加光照强度，则下列判断正确的是()A．电源路端电压不变B．R0两端电压变大C． B灯变暗，A灯变亮D．电源总功率不变3.在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时()A．RM变大，且R越大，U增大越明显B．RM变大，且R越小，U增大越明显C．RM变小，且R越大，U增大越明显D．RM变小，且R越小，U增大越明显4.电源的电动势为4.5 V，内电阻为0.50 Ω，外电路接一个4.0 Ω的电阻，这时电源路端的电压为（）A． 5.0 VB． 4.5 VC． 4.0 VD． 3.5 V5.按图连接电路后，灯泡L不亮，用欧姆表检查灯泡L，发现L是好的，用电压表测得Ucd＝Ubd＝0，＝6 V．由此可断定该电路可能发生的故障是()UadA．R1短路B．R2短路C．R1断路D．R2断路6.关于逻辑电路，下列说法正确的是()A．逻辑电路就是数字电路B．逻辑电路可存在两种以上的状态C．集成电路由三种最基本的门电路构成D．集成电路可靠性高、寿命长，但耗电量高7.三盏灯泡L1(110 V、100 W)、L2(110 V、60 W)和L3(110 V、25 W)，电源所能提供的电压为220 V，在图示的四个电路中，能通过调节滑动变阻器R使电路中各灯泡均能够正常发光且最省电的一种电路是()A．B．C．D．8.室内有五种用电器：1.5 kW的电饭锅，200 W的电冰箱，750 W的取暖器，250 W的电视机和2 kW的空调机，供电电压是220 V，进线处有13 A的保险丝，为不使保险丝烧断，下列用电器不能同时使用的是()A．电饭锅和电冰箱B．取暖器和空调机C．电饭锅和空调机D．电冰箱、电视机和空调机9.用电器与电源相距L，线路上电流强度为I，为使输电线上的电压损失不超过U，已知输电线的电阻率为ρ，那么输电线的横截面积最小值应是()A．B．C．D．10.有三个电阻，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，现把它们并联起来接入电路，则通过它们的电流之比为I1∶I2∶I3是()A． 6∶4∶3B． 3∶4∶6C． 2∶3∶4D． 4∶3∶211.电动机的电枢阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法中正确的是()A．电动机消耗的电能为B．电动机消耗的电能为I2RtC．电动机线圈产生的热量为I2RtD．电动机线圈产生的热量为UIt12.关于电功W和电热Q的说法正确的是()A．在任何电路中都有W＝UIt、Q＝I2Rt，且W＝QB．在任何电路中都有W＝UIt、Q＝I2Rt，但W不一定等于QC．W＝UIt、Q＝I2Rt均只有在纯电阻电路中才成立D．W＝UIt在任何电路中都成立，Q＝I2Rt只在纯电阻电路中才成立13.关于电流，以下说法正确的是()A．通过截面的电荷量多少就是电流的大小B．电流的方向就是电荷定向移动的方向C．在导体中，只要自由电荷在运动，就一定会形成电流D．导体两端没有电压就不能形成电流14.下列物理公式属于定义式的是()A．I＝B．a＝C．E＝kD．R＝15.有一“3 V，3 W”的小灯泡，则接入下列的哪一电源可使小灯泡最亮（）A．E=3 V，r=1.0 ΩB．E=3 V，r=1.5 ΩC．E=3 V，r=2.0 ΩD．E=3 V，r=2.5 Ω二、实验题(共3小题)16.如图所示，螺旋测微器的读数为mm，20分度的游标卡尺读数为mm．17.在“测定电源的电动势和内阻”的实验中，有以下器材：A．待测干电池组E(电动势约为4.5 V，内阻r约2 Ω)B．电压表(量程3 V、内阻很大)C．电流表(量程0.5 A、内阻很小)D．滑动变阻器(0～20 Ω)E．电阻箱R0(0～999.9 Ω，用作定值电阻)F．开关、导线若干①若实验中调节滑动变阻器，电压表示数变化不明显，可采用给电源________(“串联”或“并联)一个电阻箱，如图甲中电阻箱面板显示其阻值R0＝________Ω.②图中乙为用以上器材连接的不完整的电路，为完成实验，请在乙图中补画出一根导线构成完整实验电路．③利用实验测得的多组电压表示数和对应的电流表示数，绘出了如图丙所示的U－I关系图线，若图线在U轴的截距为U0，在I轴的截距为I0，则可以求得电池组电动势E＝__________，内阻r＝________.(用给定的物理量符号表示)．18.某学习小组探究一小电珠在不同电压下的电功率大小，实验器材如图甲所示，现已完成部分导线的连接．①实验要求滑动变阻器的滑片从左到右移动过程中，电流表的示数从零开始逐渐增大．请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接；②某次测量，电流表指针偏转如图乙所示，则电流表的示数为______ A③该小组描绘的伏安特性曲线如图丙所示，根据图线判断，将____只相同的小电珠并联后，直接与电动势为3 V、内阻为1 Ω的电源组成闭合回路，可使小电珠的总功率最大，其总功率的值约为____ W(保留两位小数)．三、计算题(共3小题)19.(1)在金属导体中，若10 s 内通过横截面的电荷量为10 C，则导体中的电流为多少安？(2)某电解槽横截面积为0.5 m2，若10 s 内沿相反方向通过横截面的正、负离子的电荷量均为10 C，则电解液中的电流为多少安？20.国家大力推广节能环保汽车，电动汽车是许多家庭的首选.已知电动汽车的电源是由30组蓄电池串联组成的，当正常行驶时，电路中的电流为5 A，在10 min内电源做功1.8×105J，则这组蓄电池的总电动势是多少？每组的电动势为多少？21.某电路两端电压保持不变，当电路电阻为20 Ω时，其电流强度为0.3 A，电阻增加到30 Ω 时，其电路中的电流强度要减小多少？电路两端的电压为多大？四、填空题(共3小题)22.多用电表表头的示意图如图所示.在正确操作的情况下：(1)若选择开关的位置如箭头a所示，则测量的物理量是________，测量结果为______.(2)若选择开关的位置如箭头b所示，则测量的物理量是________，测量结果为______.(3)若选择开关的位置如箭头c所示，则测量的物理量是______，测量结果为________.23.在“测定电池的电动势和内阻”的实验中，用测出的数据画出了电源的U－I图象，如图所示，若E、r分别表示电池的电动势和内电阻，则：E＝____V；r＝______Ω.24.如图所示是一种应用逻辑电路制作的简易走道灯电路图，R0是一个光敏电阻，当走道里光线较暗时或是将手动开关S接通时，灯都会亮．则在电路图的虚线框内的门电路应是________门，当有光照到光敏电阻上R0时，门电路的输入端B是________电位．答案解析1.【答案】C【解析】由题意知RB的电阻随断针的出现而减小，即外电路的电阻减小，由闭合电路欧姆定律有I＝可知I总增大，再由U外＝E－I总r可知，外电压U减小．而由U1＝I总R1可知，U1增大，U2总必减小，I2减小，由电流表的电流I＝I总－I2可知，电流表的电流必变大．故A、B、D错误，选项C正确．2.【答案】B【解析】由题意，增加光照强度，Rt减小，外电路总电阻减小，根据闭合电路欧姆定律得知，干路电流I增大，电源的内电压增大，路端电压U减小，则A灯变暗，通过R0的电流I0＝I－I A，I增大，而I A减小，则I0增大，R0两端电压U0增大，而R0、B灯的电压之和等于路端电压，路端电压减小，则知，B灯的电压减小，B灯变暗；电源的总功率P＝EI，I增大，则P增大．故B正确，A、C、D错误．3.【答案】C【解析】当RM变大时，回路的总电阻R总变大，根据I总＝，得干路中的电流I总变小，S两端的电压U＝I总RS变小，故选项A、B错误；当RM变小时，回路的总电阻R总变小，根据I总＝，得干路中的电流I总变大，S两端的电压U＝I总RS变大，而且R越大，RM变小时，对回路的总电阻变化的影响越明显，故选项C正确，选项D错误．4.【答案】C【解析】根据闭合电路的欧姆定律，回路中电流，路端电压，故C正确，A、B、D错误.5.【答案】C【解析】由题意可知Uad＝6 V，说明电源没问题；Ucd＝Ubd＝0说明电路中没有电流，应该是断路，＝6 V说明ad间有断路其余部分是连通的，可判断R1断路，故选C.Uad6.【答案】A【解析】数字电路遵循逻辑关系计算，所以又叫逻辑电路，A正确；从逻辑关系看，门电路的输入端或输出端只有两种状态，无信号以“0”表示，有信号以“1”表示．也可以规定：低电平为“0”，高电平为“1”，B错误；集成电路是由与、或、非、与非、或非等基本逻辑门为基本单元构建的，C 错误；集成电路可靠性高、寿命长，耗电量低，D错误；故选A.7.【答案】C【解析】由题可知，三盏灯泡的额定电压相同，由公式P＝分析可知，L3(110 V、25 W)的电阻最大，L1(110 V、100 W)最小．A、三个灯并联时，调节R可以使三个电灯的电压都为110 V，都能正常发光，电阻R消耗的功率与三个电灯消耗的总功率相同，则电路消耗的总功率为2×(100＋60＋25)W＝370 W.B、由于L3(110 V、25 W)的电阻最大，则R、L2和L1并联后，总电阻一定小于L3的电阻，L3分得的电压大于R、L2和L1并联的电压，即大于110 V，L3将被烧毁．C、调节R，能使L1与R、L2和L3并联的电阻相等，电压都等于110 V，即能使三个灯都能正常发光，电路消耗的总功率为2×100 W＝200 W.D、调节R，能使两个并联总电阻相等，电压相等，都能使三个灯正常发光，电路消耗的总功率为2×(100＋60) W＝320 W.可见，灯泡均能够正常发光且最省电的一种电路是C.8.【答案】C【解析】根据题意可知，该室能够使用的用电器的总功率最大为P max＝UI max＝220×13 W＝2.86 kW，显然，电饭锅和空调机的总电功率达到了3.5 kW>2.86 kW，不能同时使用．9.【答案】B【解析】根据欧姆定律得，R＝，根据电阻定律R＝，又l＝2L，解得S＝，故B正确，A、C、D错误．故选B.10.【答案】A【解析】因为R1∶R2∶R3＝2 Ω∶3 Ω∶4 Ω＝2∶3∶4，所以I1∶I2∶I3＝∶∶＝6∶4∶3.11.【答案】C【解析】电动机正常工作时，电动机消耗的电能为，由于欧姆定律不成立，＞I，则＞，A错误；有U＞，则大于，B错误；根据焦耳定律得知，电动机线圈产生的热量为，C 正确，D错误.12.【答案】B【解析】W＝UIt是电功的定义式，适用于任何电路，Q＝I2Rt是焦耳热的定义式，也适用于任何电路，如果是纯电阻电路W＝Q，在非纯电阻电路中W>Q，B对，A、C、D错.13.【答案】D【解析】根据电流的概念，电流是单位时间通过截面的电荷量，知A项错．规定正电荷定向移动的方向为电流方向，B项错．自由电荷持续的定向移动才会形成电流，C错，D对．14.【答案】D【解析】任何一个定义式，都不存在正比与反比的关系，它只表示量度该物理量的一种方法．电流的定义式是I＝，A错误；加速度的定义式是a＝，B错误；电场强度的定义式是E＝，C 错误；R＝是电阻的定义式，D正确．15.【答案】A【解析】灯泡接到电源上，灯泡上的电压为外电压，根据闭合电路欧姆定律，电源内阻越小，电路电流越大，灯泡两端电压越大，消耗的实际功率越大，灯泡越亮，故A正确，B、C、D错误. 16.【答案】6.768 104.05【解析】螺旋测微器的固定刻度读数为6.5 mm，可动刻度读数为0.01×26.8 mm=0.268 mm，所以最终读数为（6.5+0.268）mm=6.768 mm．游标卡尺的主尺读数为104 mm，游标读数为0.05×1 mm=0.05 mm，所以最终读数为(104+0.05) mm=104.05 mm．17.【答案】(1)串联8.0(2)如图所示(3)U0－R0【解析】(1)实验中调节滑动变阻器，电压表示数变化不明显，说明电源内阻太小，串联一定值电阻，相当于把电源内阻变大了，可以让电压表的变化明显；电阻箱面板显示其阻值R0＝8 Ω.(2)由实验原理连接实物图．(3)如图丙所示的U－I关系图线，若图线在U轴的截距为U0，在I轴的截距为I0，则可以求得电池组电动势E＝U0.斜率的大小等于电池组内阻和电阻箱阻值之和．所以电池组内阻r＝－R0.18.【答案】①见解析图②0.44③4 2.25【解析】实物图如图所示；由图知电流表量程为0.6 A，所以读数为0.44 A；电源内阻为1 Ω，所以当外电路总电阻等于电源内阻时，消耗电功率最大，此时外电路电压等于内电压等于 1.5 V，由图知当小电珠电压等于1.5 V时电流约为0.38 A，此时电阻约为R＝≈3.95 Ω，并联后的总电阻为1 Ω，所以需要4个小电珠，小电珠消耗的总功率约为P＝＝W＝2.25 W.19.【答案】(1)1 A(2)2 A【解析】(1)10 s内通过某一横截面的电荷量是10 C，所以I＝＝1 A(2)正电荷形成的电流为I1＝＝1 A负电荷形成的电流为I2＝＝1 A因负电荷形成的电流方向与其定向移动方向相反，所以两种电荷形成电流方向相同．故电解液中的电流为：I＝I1＋I2＝2 A.20.【答案】60 V 2 V【解析】电源移送电荷量为：q＝It＝5×10×60 C＝3 000 C，这组蓄电池的总电动势为：E＝＝V＝60 V每组的电动势为：E1＝＝V＝2 V.21.【答案】0.1 A 6 V【解析】电路两端电压不变，根据欧姆定律I＝得＝，ΔI＝0.1 AU＝IR＝20×0.3 V＝6 V.22.【答案】(1)直流电压 1.25 V(2)直流电流50 mA(3)电阻 1 700 Ω【解析】(1)选择开关位置在a，测量的物理量是直流电压，其量程为2.5 V，精度为0.05 V，读数到本位，测量结果为1.25 V.(2)选择开关位置在b，测量的物理量是直流电流，其量程为100 mA，精度为2 mA，读数到本位，测量结果为50 mA.(3)选择开关位置在c，测量的物理量是电阻，其倍率为×100，测量结果为17×100 Ω＝1 700 Ω. 23.【答案】1.40 1【解析】由U＝E－Ir可知图象与纵坐标的交点为电源电动势，图象的斜率表示电源内阻，所以E＝1.4 V，r＝Ω＝1 Ω24.【答案】或低【解析】通过对电路的分析，明确输入信号是高电位还是低电位，结合输出对输入的要求，确定选择怎样的门电路，实现对电路的自动控制．手动开关接通时，在A端输入高电位．有光线照射时，光敏电阻的阻值较小，B端输入低电位．所以，S闭合A输入为1，断开A输入为0.光照射强时，B输入为0，光照射弱时，B输入为1.电路要求光线较暗或手动开关S接通时，灯都会亮，因此应选择“或”门电路．。

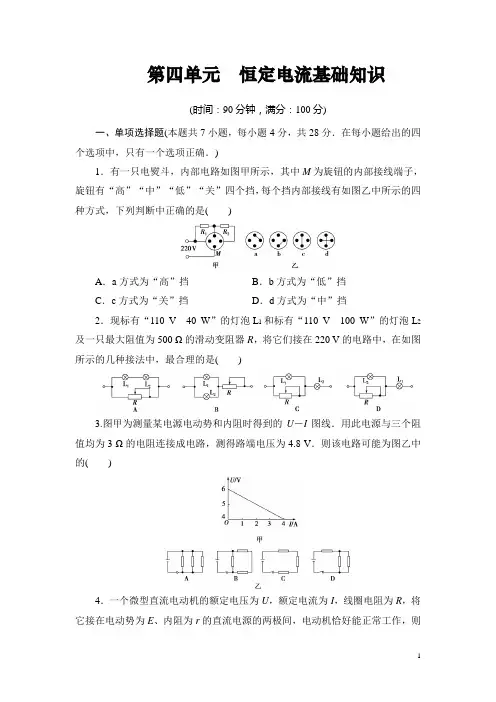

高中物理选修3-1：《恒定电流基础知识》测试卷含解析

第四单元恒定电流基础知识(时间：90分钟，满分：100分)一、单项选择题(本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一个选项正确．)1．有一只电熨斗，内部电路如图甲所示，其中M为旋钮的内部接线端子，旋钮有“高”“中”“低”“关”四个挡，每个挡内部接线有如图乙中所示的四种方式，下列判断中正确的是()A．a方式为“高”挡B．b方式为“低”挡C．c方式为“关”挡D．d方式为“中”挡2．现标有“110 V40 W”的灯泡L1和标有“110 V100 W”的灯泡L2及一只最大阻值为500 Ω的滑动变阻器R，将它们接在220 V的电路中，在如图所示的几种接法中，最合理的是()3.图甲为测量某电源电动势和内阻时得到的U－I图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V．则该电路可能为图乙中的()4．一个微型直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E、内阻为r的直流电源的两极间，电动机恰好能正常工作，则()A．电动机消耗的总功率为EI B．电动机消耗的热功率为U2 RC．电源的输出功率为EI D．电源的效率为1－Ir E5．如图所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S 为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变小D．V的读数变小，A的读数变大6．如图所示，灯泡L1、L2原来都正常发光，在两灯突然熄灭后，用电压表测得c、d间电压比灯泡正常发光时的电压高，故障的原因可能是(假设电路中仅有一处故障)()A．a、c间断路B．c、d间断路C．b、d间断路D．b、d间短路7．如图所示，当滑动变阻器R2的滑动触头P向左滑动时，下列说法中错误的是()A．电阻R3消耗功率变大B．电容器C上的电荷量变大C．灯L变暗D．R1两端的电压变化量的绝对值小于R2两端的电压变化量的绝对值二、多项选择题(本题共5小题，每小题6分，共30分，在每小题给出的四个选项中，有多个选项符合题意．)8．已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大．为探测磁场的有无，利用磁敏电阻作为传感器设计了如图所示电路，电源的电动势E和内阻r不变，在没有磁场时调节变阻器R使灯泡L正常发光．若探测装置从无磁场区进入强磁场区，则()A．灯泡L变亮B．灯泡L变暗C．电流表的示数变小D．电流表的示数变大9．在如图甲所示的电路中，电源电动势为3.0 V，内阻不计，L1、L2、L3为三只相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关闭合后，下列判断正确的是()A．灯泡L1的电阻为12 ΩB．通过灯泡L1的电流为灯泡L2的电流的2倍C．灯泡L1消耗的电功率为0.75 WD．灯泡L2消耗的电功率为0.30 W10．滑动变阻器的原理如图所示，则下列说法中正确的是()A．若将a、c两端连在电路中，则当滑片OP向右滑动时，变阻器接入电路中的阻值增大B．若将a、d两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值减小C．将滑动变阻器以限流式接法接入电路时，必须连入三个接线柱D ．将滑动变阻器以分压式接法接入电路时，必须连入三个接线柱 11.某同学将一直流电源的总功率PE 、输出功率P R 和电源内部的发热功率P r 随电流I 变化的图线画在了同一坐标系上，如图中的a 、b 、c 所示，以下判断正确的是( )A ．直线a 表示电源的总功率P E －I 图线B ．曲线c 表示电源的输出功率P R －I 图线C ．电源的电动势E ＝3 V ，内电阻r ＝1 ΩD ．电源的最大输出功率P m ＝2 W12.如图所示连接的电路中，闭合开关调节电阻箱，使电压表的示数增大ΔU ，已知电源的内阻不能忽略，用I 1、I 2分别表示流过R 1、R 2的电流，ΔI 1、ΔI 2分别表示流过R 1、R 2的电流的变化量，U 1、U 2分别表示R 1、R 2两端的电压．则下列说法正确的是 ( )A ．ΔI 1>0，且ΔI 1＝ΔU R 1B ．U 2减小，且ΔU 2＝ΔUC ．I 2减小，且ΔI 2<ΔUR 2D ．电源的输出电压增大，且增大量为ΔU 题号 1 2 3 4 5 6 7 8 9 10 11 12 答案式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．)13．(10分)如图所示的电路中，电炉电阻R＝10 Ω，电动机线圈的电阻r＝1 Ω，电路两端电压U＝100 V，电流表的示数为30 A，问通过电动机的电流大小为多少？通电一分钟，电动机做的有用功为多少？14．(10分)如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω，R2阻值未知，R3为一滑动变阻器，当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化的图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：(1)电源的电动势和内阻；(2)定值电阻R2的阻值；(3)滑动变阻器的最大阻值．15．(10分)如图所示，E＝10 V，C1＝C2＝30 μF，R1＝4.0 Ω，R2＝6.0 Ω，电池内阻忽略不计．先闭合开关S，待电路稳定后，再将开关断开，则断开S后流过R1的电荷量为多大？16．(12分)如图所示电路中，电阻R1＝9 Ω，R2＝15 Ω，电源电动势E＝12 V，内阻r＝1 Ω.求：(1)当电流表示数为0.4 A时，变阻箱R3的阻值多大？(2)当R3阻值多大时，它消耗的电功率最大？(3)当R3阻值多大时，电源的输出功率最大？参考答案与解析1．[导学号66870049] 【解析】选B.导体消耗电功率，在电压一定的情况下，根据公式P ＝U 2/R 可知，P 与导体的电阻值R 成反比；观察电熨斗内部电路图可知，甲图中有两个电阻R 1和R 2，根据导体的串并联性质可知，它们串联时电阻最大，消耗的功率最少，应为最低挡；并联时总电阻最小，为最高挡；如果旋钮的内部接线端子M 不接时，电路为断路，即挡位为“关”；结合乙图中四种接法，可以看出a 接线方式为“关”；b 接线方式为“低”；c 接线方式为“中”；d 接线方式为“高”；综上确定答案为B.2．[导学号66870050] 【解析】选C.L 1(110 V 40 W)和L 2(110 V 100 W)的额定电压相同，由P ＝U 2R 可知R 1>R 2，由串、并联电路电流、电压特点可知A 、D 中L 1、L 2一定不会同时正常发光，虽然B 、C 能使L 1、L 2同时正常发光，但B 中P 总＝2(P 1＋P 2)，C 中P 总＝2P 2，故选C.3．[导学号66870051] 【解析】选B.由题图甲可知电源电动势为6 V ，电源内阻为r ＝6－44 Ω＝0.5 Ω.对A 图，I ＝E R 外＋r ＝61.5 A ＝4 A ，U ＝IR 外＝4 V ；对B 图，I ＝E R 外＋r ＝2.4 A ，U ＝IR 外＝4.8 V ；对C 图，I ＝ER 外＋r＝0.63 A ，U ＝5.67 V ；对D 图，I ＝ER 外＋r＝1.2 A ，U ＝5.4 V ．故B 项正确． 4．[导学号66870052] 【解析】选D.电动机消耗的总功率应该用P ＝IU 来计算，所以总功率为IU ，所以A 错误；电动机消耗的热功率应该用P ＝I 2R 来计算．所以热功率P ＝I 2R ，所以B 错误；电源的输出功率等于电动机的输入功率，得P 出＝UI ，故C 错误；电源的总功率为IE ，内部发热的功率为I 2r ，所以电源的效率为IE －I 2r IE ＝1－IrE，所以D 正确．5．[导学号66870053] 【解析】选B.S 断开，相当于电阻变大，总电流减小，故路端电压增大，V 的读数变大，把R 1归为内阻，则R 3两端的电压也增大，流过R 3的电流也增大，A 的读数变大．6．[导学号66870054] 【解析】选B.因电路中L 1、L 2、R 及电源串联，电路中只有一处故障且两灯不亮，电路中必是断路，故D 错误．电路中无电流，但c 、d 间电压升高，是因为c 、d 间断路，c 、d 两点分别与电源正、负极等电势．故正确答案为B.7．[导学号66870055]【解析】选A.滑动变阻器R2的滑片P向左滑动时，R2的阻值变小，电路中的总电流变大，路端电压变小，通过R3的电流变小，故R3消耗的功率变小，A错误；流过R1中的电流变大，则R1两端的电压变大，即电容器两端的电压也变大，故电容器上电荷量变大，B正确；而灯L两端的电压变小，故灯L变暗，C正确；由于路端电压变小，故R1两端的电压变化量的绝对值小于R2两端的电压变化量的绝对值，D正确．8．[导学号66870056]【解析】选AC.探测装置进入强磁场区以后磁敏电阻阻值变大，回路总电阻变大，总电流变小，电流表示数变小，电源内阻分压变小，路端电压变大，灯泡L变亮，正确选项为A、C.9．[导学号66870057]【解析】选ACD.由于电源电动势为3.0 V，内阻不计，所以当开关闭合后，达到稳定状态时，加在小灯泡两端的电压应为3.0 V，由小灯泡的伏安特性曲线可以看出当电压为3.0 V时，流过小灯泡的电流为0.25 A，由此求得灯泡L1的电阻为12 Ω.由P＝UI可以求得灯泡L1消耗的电功率为0.75 W，选项A、C正确．L2、L3两端的总电压为3 V，所以流过L2、L3的电流为0.20 A，选项B错误．L2、L3的功率为P＝UI＝0.30 W，选项D正确．10．[导学号66870058]【解析】选AD.若将a、c两端连在电路中，aP部分将连入电路，则当滑片OP向右滑动时，该部分的导线长度变长，变阻器接入电路中的阻值将增大，A正确．若将a、d两端连在电路中，也是aP部分将连入电路，则当滑片OP向右滑动时，该部分的导线长度变长，变阻器接入电路中的阻值将增大，B错误．A、B两个选项中均为限流式接法，可见在限流式接法中，a、b两个接线柱中任意选一个，c、d两个接线柱中任意选一个，接入电路即可，C错误．在滑动变阻器的分压式接法中，a、b两个接线柱必须接入电路，c、d 两个接线柱中任意选一个接入电路即可，D正确．11．[导学号66870059]【解析】选AD.电源的总功率P E＝EI，直线a表示电源的总功率P E－I图线，选项A正确．电源的输出功率P R＝UI＝(E－Ir)I＝EI －I2r，曲线b表示电源的输出功率P R－I图线，曲线c表示电源内阻消耗的功率，选项B错误．由直线a的斜率可得电源的电动势E＝4 V，选项C错误．当I＝1 A时，电源的输出功率最大，为P m＝2 W，选项D正确．12．[导学号66870060]【解析】选AC.R1是定值电阻，电压表V的示数增大ΔU 的过程，通过R 1的电流增加，增加量ΔI ＝ΔUR 1，故A 正确；电压表V的示数增大，电阻箱电阻增大，外电路总电阻增大，干路电流减小，R 2两端电压减小，路端电压增大，则R 2两端电压减少量一定小于ΔU ，故B 错误；由欧姆定律得：通过R 2的电流的减少量一定小于ΔUR 2，故C 正确；电压表示数增加，R 2电压减小，路端电压增加量一定小于ΔU ，故D 错误．13．[导学号66870061] 【解析】题图中的两个支路分别为纯电阻电路(电炉)和非纯电阻电路(电动机)．在纯电阻电路中可运用欧姆定律I ＝UR 直接求出电流的大小，而非纯电阻电路中的电流只能运用干路和支路中电流的关系求出．在非纯电阻电路中，电功大于电热，两者的差值才是有用功．根据欧姆定律，通过电炉的电流为I 1＝U R ＝10010 A ＝10 A.根据并联电路中的干路电流和支路电流的关系，则通过电动机的电流为I 2＝30 A －I 1＝20 A.电动机的总功率为P ＝UI 2＝100×20 W ＝2×103 W.因发热而损耗的功率为P ′＝I 22·r ＝0.4×103 W.电动机的有用功率(机械功率)为P ″＝P －P ′＝1.6×103 W ，电动机通电1 min 做的有用功为W ＝P ″t ＝1.6×103×60 J ＝9.6×104 J.【答案】20 A 9.6×104 J14．[导学号66870062] 【解析】(1)题图乙中AB 延长线交U 轴于20 V 处，交I 轴于1.0 A 处，所以电源的电动势为E ＝20 V内阻r ＝EI 短＝20 Ω.(2)当P 滑到R 3的右端时，电路参数对应题图乙中的B 点即U 2＝4 V 、I 2＝0.8 A 得R 2＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时，由题中图乙知此时U 外＝16 V ，I 总＝0.2 A 所以R 外＝U 外I 总＝80 Ω因为R 外＝R 1R 3R 1＋R 3＋R 2 所以滑动变阻器的最大阻值为R 3＝300 Ω. 【答案】(1)20 V 20 Ω (2)5 Ω (3)300 Ω15．[导学号66870063] 【解析】闭合开关S 时两电容器所带电荷量分别为Q 1＝C 1U 2＝C 1E R 2R 1＋R 2＝30×10－6×10× 6.04.0＋6.0C ＝1.8×10－4 C ，Q 2＝0.断开开关S 后，两电容器所带电荷量分别为 Q 1′＝C 1E ＝30×10－6×10 C ＝3.0×10－4 C ， Q 2′＝C 2E ＝30×10－6×10 C ＝3.0×10－4 C. 所以断开S 后流过R 1的电荷量为 ΔQ ＝Q 1′＋Q 2′－Q 1＝4.2×10－4 C. 【答案】4.2×10－4 C16．[导学号66870064] 【解析】(1)设干路电流为I ，根据并联电路的分流原理I 2＝R 3R 2＋R 3I ，外电路的总电阻R ＝R 1＋R 2R 3R 2＋R 3，由闭合电路欧姆定律得I ＝ER ＋r.由以上各式求得R 3＝30 Ω. (2)设阻值为R 3′时，它消耗的功率最大为P 3，此时外电路总电阻为R ′＝R 1＋R 2R 3′R 2＋R 3′，干路电流I ′＝E R ′＋r ，I 3′＝R 2R 2＋R 3′I ′，P 3＝I ′23·R 3′.由以上各式得：P 3＝362·R 3′25（R ′23＋12R 3′＋36）＝36225⎝ ⎛⎭⎪⎫R 3′＋36R 3′＋12.当36R 3′＝R 3′时，消耗的功率最大，即R 3′＝6 Ω.(3)设阻值为R 3″时，电源输出功率最大为P m ，P m ＝⎝ ⎛⎭⎪⎫E R ＋r 2R .当外电路的总电阻R ＝r 时，电源输出功率最大．因R ＞r ，所以，当R 越接近r 时输出功率越大．故只有当R 3″＝0时，R 最接近r ，此时电源输出功率最大．【答案】(1)30 Ω (2)6 Ω (3)0。

高中物理选修3-1 第二章恒定电流章节测试(含答案)

高中物理选修3-1 第二章恒定电流章节测试一、单选题1.关于电流，下列说法中正确的是( )A. 导线内自由电子的定向移动速率等于电流的传导速率B. 电子运动的速率越大，电流越大C. 电流是一个矢量，其方向就是正电荷的定向移动方向D. 在国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位2.如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的匀强磁场B中。

一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦。

在PQ从靠近ad处向bc滑动的过程中（）A. PQ中电流先增大后减小B. PQ两端电压先减小后增大C. PQ上拉力的功率先减小后增大D. 线框消耗的电功率先增大后减小3.一根粗细均匀的长直导线，其电阻大小为R0，现将它截为等长的n段，然后将它们全部并联，则总电阻为( )A. B. C. nR0 D. n2R04.用遥控器调换电视机的频道的过程，实际上就是传感器把光信号转化为电信号的过程，下列装置属于这类传感器的是（）A. 红外报警装置B. 走廊照明灯的声控开关C. 自动洗衣机中的压力传感装置D. 电饭煲中控制加热和保温的温控器5.下列说法正确的是（）A. 楼道里的灯只有天黑时出现声音才亮，说明它的控制电路中只有声传感器B. 电子秤所使用的测力装置是温度传感器C. 用点电荷代替带电体，应用的是理想模型法D. 伽利略在利用理想实验探究力和运动关系时，使用的是等效替代法6.一根粗细均匀的电阻丝截成长度相等的三段，再将它们并联起来，测得阻值为3 Ω，则此电阻丝原来的阻值为：( )A. 9 ΩB. 8 ΩC. 27 ΩD. 3 Ω7.某金属导线的电阻率为ρ，电阻为R，现将它均匀拉长到直径为原来的一半，那么该导线的电阻率和电阻分别变为()A. 4ρ和4RB. ρ和4RC. 16ρ和16RD. ρ和16R8.欧姆不仅发现了欧姆定律，还研究了电阻定律，有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c．电流沿以下方向流过该金属电阻，其中电阻阻值最小的是（）A. B. C. D.二、多选题9.已知磁敏电阻在无磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大。

人教版高二物理选修3-1第二章《恒定电流》检测题(含答案)

《恒定电流》检测题一、单选题1．关于电源电动势，下列说法正确的是（）A．同一电源接入不同的电路中，其电动势会发生改变B．电源电动势与是否接入外电路无关C．电源电动势就是电源两极间的电压D．电源电动势与外电路电阻有关2．电池短路时可能会烧坏电池，甚至引起火灾。

电池短路时A．电流很小 B．电流很大 C．电动势变小 D．电动势变大3．如图所示，电源电动势E,内阻r,当滑动变阻器的滑动片P向上端移动时，则理想电表示数的变化情况是（）A．V1减小，V2增大，A增大B．V1增大，V2减小，A增大C．V1增大，V2增大，A减小D．V1减小，V2减小，A减小4．将截面均匀、长为L、电阻为R的金属导线截去1n，再拉长至L，则导线电阻变为（）A．1nn-R B．1nn-R C．1nR D．nR5．如图所示，一直流电动机与阻值R＝9Ω的电阻串联在电源上，电源电动势E＝30V，内阻r ＝1Ω，用理想电压表测出电动机两端电压U＝10V，已知电动机线圈电阻R＝1Ω，则下列说法中正确的是（）A．通过电动机的电流为10A B．电源内阻的电功率为4WC．电动机的输出功率为16W D．电动机的效率是80％6．一台电动机，线圈电阻为0.8Ω，当它两端所加电压为220V时，通过的电流为5A，关于此电动机，下列判断正确的是（）A ．由于其电压电流电阻关系不符合欧姆定律，可以判断电动机已经损坏B ．此电动机的发热功率为10WC ．此电动机的输出功率为505WD ．此电动机的效率约为98%7．下列说法正确的是（）A ．库仑在研究电荷间相互作用时，提出了“电场”的概念B ．电源的电动势跟电源内非静电力做的功成正比，跟通过电源的电荷量成反比C ．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功不一定为零D ．金属材料的电阻率随温度的升高而减小8．如图所示，理想变压器原、副线圈的匝数比为k ，输出端接有一交流电动机，其线圈的电阻为R 。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

高中物理选修3-1《恒定电流》单元测试题高二物理阶段性复习质量检测一本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分。

考试时间90分钟。

注意事项：1．答卷前将学校、姓名、准考号填写清楚。

2．选择题的每小题选出答案后，用铅笔把机读卡上对应题目的答案标号涂黑。

其它小题用钢笔或圆珠笔将答案写在答题卡上。

第一卷（选择题，共48分）一、选择题（本题共12小题，每小题4分，共48分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对得4分，选不全的得2分，有选错或不答的得0分。

）1．如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是 ( ) A ．路端电压变小 B ．电流表的示数变大 C ．电源内阻消耗的功率变小 D ．电路的总电阻变大2．如图所示为某一电源的U -I 曲线，由图可知 ( ) A ．电源电动势为2.0 VB ．电源内阻为31ΩC ．电源短路时电流为6.0AD ．电路路端电压为1.0 V 时，电路中电流为5.0 A3．一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为（） A ．1Ω B ．2Ω C ．4Ω D ．8Ω4．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理323 事国投反对票时输入“0”，投赞成票时或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系（）A ．与门B ．或门C ．非门D ．与非门5．如图所示的电路中，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P 向左移动，则( ) A ．电容器中的电场强度将增大 B ．电容器上的电荷量将减少 C ．电容器的电容将减小 D ．液滴将向上运动6．如图所示电路中，当开关S 闭合时，电流表和电压表读数的变化情况是 ( )A ．两表读数均变大B ．两表读数均变小C ．电流表读数增大，电压表读数减小D ．电流表读数减小，电压表读数增大7．如右图所示的电路中，A 、B 两灯原来正常发光，忽然B 灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是(电源内阻不计) ( ) A ．R 1断路B ．R 2断路C ．R 3断路D ．灯A 断路8．如图所示，某一导体的形状为长方体，其长、宽、高之比为a ∶b ∶c =5∶3∶2．在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4。

在1、2两端加上恒定的电压U ，通过导体的电流为I 1；在3、4两端加上恒定的电压U ，通过导体的电流为I 2，则I 1∶I 2为（）2AA ．9∶25B ．25∶9C ．25∶4D ．4∶259．图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为I g =300μA，内阻R g ＝100 Ω，调零电阻最大阻值R ＝50 kΩ，串联的固定电阻R 0＝50 Ω，电池电动势E ＝1.5 V ，用它测量电阻R x ，能准确测量的阻值范围是 ( )A ．30 kΩ～80 kΩB ．3 kΩ～8 kΩC ．300 kΩ～800 kΩD ．3000 kΩ～8000 kΩ10．额定电压都是110 V ，额定功率P A =100 W 、P B =40 W 的A 、B 两只灯，接在220 V 的电路中，既使电灯都正常发光，又使电路消耗的电功率最小的连接方式是下图中的( )11．某同学将一直流电源的总功率P E 、输出功率P R 和电源内部的发热功率P r 随电流I 变化的图线画在了同一坐标上，如右图中的a 、b 、c 所示，根据图线可知 ( ) A ．反映P r 变化的图线是cB ．电源电动势为8VC ．电源内阻为2ΩD ．当电流为0.5A 时，外电路的电阻为6ΩABC D甲乙12．如图所示，电源的电动势为E，内阻为r，R0为定值电阻，R为变阻器，已知R0>r。

为使R0上消耗的电功率最大，应将变阻器阻值调整到( )A．R0 B．R0＋rC．R0－r D．0第二卷（选择题，共52分）二、填空题（每空3分，共24分）13．一只电流表的满偏电流为I g=3 mA，内阻为R g=100Ω，若改装成量程为I=30mA 的电流表，应并联的电阻阻值为Ω；若将改装改装成量程为U=15V的电压表，应串联一个阻值为Ω的电阻。

14．用伏安法测电阻，可采用如图所示的甲、乙两种接法。

如所用电压表内阻为5000Ω，电流表内阻为0.5Ω。

（1）当测量100Ω左右的电阻时，宜采用电路；（2）现采用乙电路测量某电阻的阻值时，两电表的读数分别为10 V、0.5 A,则此电阻的测量值为Ω，真实值为Ω。

15．(1)用多用表的欧姆挡测量阻值约为几十千欧的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮。

把你认为正确的步骤前的字母按合理的顺序填写在横线上_____ ___。

a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R的阻值后，断开两表笔xc．旋转S使其尖端对准欧姆挡×1kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔根据右图所示指针位置，此被测电阻的阻值约为________Ω。

(2)(多选题)下述关于用多用表欧姆挡测电阻的说法中正确的是A．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时都必须重新调零三、计算题（3小题，共28分。

要求写出必要的文字说明，方程式和重要的演算步骤，只写出最后答案而未写出演算过程的不能得分，有数值计算的题，答案必须写出数值和单位。

）16．（9分）如图所示电路中，滑动变阻器的滑片处在中间位置时，电压表和电流表（均为理想电表）的示数分别为1.6V和0.4A，当滑动变阻器的滑片移动到最右端时，它们的示数各改变0.1V和0.1A，求电源的电动势和内阻。

17．（9分）如图所示的电路中，电源电动势E ＝9 V ，内阻r ＝2 Ω，定值电阻R 1＝6 Ω，R 2＝10 Ω，R 3＝6 Ω，电容器的电容C ＝10 μF。

(1)保持开关S 1、S 2闭合，求电容器C 所带的电荷量；(2)保持开关S 1闭合，将开关S 2断开，求断开开关S 2后流过电阻R 2的电荷量。

18．（10分）如图所示，甲图中变阻器的滑片从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如乙图中的AC 、BC 两直线所示。

不考虑电表对电路的影响。

(1)电压表V 1、V 2的示数随电流表示数的变化图线分别为乙图中的哪一条直线？ (2)定值电阻R 0，变阻器的总电阻R 分别为多少？ (3)求出电源的电动势和内阻。

1.5乙3.04.5 7.5 6.0甲E 4选修3-1《恒定电流》单元测试题高二物理阶段性质量检测二本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分。

考试时间90分钟。

注意事项：1．答卷前将学校、姓名、准考号填写清楚。

2．选择题的每小题选出答案后，用铅笔把机读卡上对应题目的答案标号涂黑。

其它小题用钢笔或圆珠笔将答案写在答题卡上。

第一卷（选择题，共40分）一．选择题(本题共10小题,每小题4分,共40分.在每小题给出的四个选项,有的小题只有一项符合题目要求,有的小题有多个选项符合题目要求,全部选对的得4分,选对但不全的得2分,有错选或不答的得0分。

)1．某金属导线的电阻率为ρ，电阻为R，现将它均匀拉长到直径为原来的一半，那么该导线的电阻率和电阻分别变为 ( )A．4ρ和4R B．ρ和4RC．16ρ和16R D．ρ和16R2．如图所示的电路中，电源电动势为E，内阻为r，R为可变电阻，其余电阻为定值电阻。

则开关S闭合后，当R变小时，以下说法正确的是 ( ) A．电阻R1的功率变大B．电阻R2的功率变小C．电阻R3的功率变大D．电阻R4的功率变大3．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A1、A2，若把A1、A2分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是( )A．图甲中的A1、A2的示数相同B．图甲中的A1、A2的指针偏角相同甲乙C ．图乙中的A 1、A 2的示数和偏角都不同D ．图乙中的A 1、A 2的指针偏角相同4．图为测量某电源电动势和内阻时得到的U-I 图线。

用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V 。

则该电路可能为 ( )A5．一个电流计的满偏电流I g =100μA ，内阻为600Ω，要把它改装成一个量程为0.6A 的电流表，则应在电流计上（） A ．串联一个5.4kΩ的电阻B ．串联一个约0.1Ω的电阻C ．并联一个约0.1Ω的电阻D ．并联一个5.4kΩ的电阻6．用伏安法测灯泡电阻时，若将电流表和电压表的位置接成如图所示电路，可能出现的情况是（） A ．电流表烧坏 B ．电压表示数为零 C ．灯泡不亮D ．灯泡烧坏7．两定值电阻R 1、R 2串联后接在电压恒为10V 的两点间，某同学把一个内阻不是远大于R 1、R 2的电压表接在R 1两端，电压表读数为5V ，他又把该电压表改接在R 2的两端，则电压表的示数 ( ) A ．可能为6V B ．可能为3V C ．可能为4V D ．一定为5V 8．平行板电容器C 与三个可变电阻器R 1、R2、R 3以及电源连成如图所示的电路。

闭合开关S 待电路稳定后，电容器C 两极板带有一定的电荷。

要使电容器所带电荷量增加，以下方法中可行的是/AA ．只增大R 1，其他不变B ．只增大R 2，其他不变C ．只减小R 3 ，其他不变D ．只减小a 、b 两极板间的距离，其他不变9．如图所示，直线OAC 为某一直流电源的总功率P 总随电流I 变化的图线，抛物线OBC 为同一直流电源内部热功率P r 随电流I 变化的图线。

若A 、B 的横坐标为1 A ，那么AB 表示的功率等于（） A ．1 W B ．3 WC ．2 WD ．2.5 W10．由某门电路构成的一个简单控制电路如图，其中R '为光敏电阻，光照时电阻很小，R 为变阻器（处于阻值较大的状态），L 为小灯泡。

则（） A ．电路中虚线框内电路符号是“&” B ．电路中虚线框内电路符号是“≥1” C ．当光敏电阻受到光照时，小灯L 亮 D ．当光敏电阻不受光照时，小灯L 亮第二卷（选择题，共60分）二、填空题（每空3分，共24分） 11．一个未知电阻，无法估计其电阻值，某同学用伏安法测量此电阻，用图（a ）（b ）两种电路各测一次，用（a ）图所测数据为3.0V ，3.0m A ，用（b ）图测得的数据是2.9V ，4.0m A ，由此可知，用________图测得R x 的误差较小，测量值 R x =________。
