试卷2_热工测试技术
热工测量题库及答案详解
热工测量题库及答案详解一、选择题1. 温度测量的基本原理是什么？A. 热膨胀原理B. 热电效应C. 电阻变化原理D. 所有上述选项答案：D2. 热电偶的工作原理是什么？A. 利用两种不同金属的热电势差B. 利用单一金属的电阻变化C. 利用单一金属的热膨胀D. 利用单一金属的热电效应答案：A3. 以下哪种传感器不适合用于测量高温？A. 热电偶B. 热敏电阻C. 铂电阻D. 压力式温度计答案：D二、填空题1. 热电偶的测量范围通常在_________℃到_________℃之间。
答案：-200；18002. 热电阻的测量原理是基于金属电阻随温度变化的特性，其中最常用的是_________。
答案：铂电阻3. 热像仪是一种非接触式温度测量仪器，它通过测量目标的_________来确定温度。
答案：红外辐射三、简答题1. 简述热电偶的分类及其特点。
答案：热电偶按照材料可分为K型、E型、J型等，每种热电偶由两种不同金属或合金组成。
K型热电偶常用于测量-200℃至1300℃的温度范围，具有较高的灵敏度和较低的成本；E型热电偶适用于-200℃至900℃的温度范围，具有较好的稳定性和精度；J型热电偶则适用于-40℃至1200℃，具有较好的抗腐蚀性。
2. 什么是热阻效应？它在温度测量中的应用是什么？答案：热阻效应是指金属或半导体材料的电阻随温度变化的现象。
在温度测量中，热电阻传感器利用这一效应，通过测量电阻的变化来间接测量温度。
常用的热电阻材料有铂、铜和镍，其中铂电阻因其稳定性和精度高而被广泛使用。
四、计算题1. 假设一个热电偶在0℃和100℃时的热电势分别为0mV和52mV，求该热电偶在50℃时的热电势。
答案：根据热电偶的线性特性，可以估算出50℃时的热电势为26mV。
2. 如果一个铂电阻温度传感器在0℃时的电阻为100Ω，在100℃时的电阻为138.5Ω，求该传感器在50℃时的电阻。
答案：根据电阻与温度的关系，可以得出50℃时的电阻为（138.5Ω - 100Ω）/ 100℃ × 50℃ + 100Ω = 119.25Ω。
热工测试试题库 (2)
德州学院期末考试试题（ 至 学年第 学期）课程名称： 热能与动力工程测试技术 考试对象： 试卷类型： 考试时间： 120 分钟 一．填空题（每空1分，共20分）1.测量方法可分为 _______、_______ 和组合测量三类。
2.对系统误差进行综合，常用的方法有代数综合法、_______ 和 _______ 。
3.对测量结果中可疑数据，可采用的剔除准则有 _______ 和 _______ 。
4.利用回归分析建立试验数据的经验公式有许多方法，其中以 _______ 为最优。
5.测量仪器的性能指标主要有：准确度、____、灵敏度、灵敏度阻滞、____等。
6.为消除零漂或虚假信号，常采用的应变片温度补偿方法有_______和______。
7.实用仪器是供实际测量使用的仪器，可分为_______仪器和_______仪器。
8.为消除测量系统误差，除严格按照测量仪器的安装方法、使用条件、操作规程等实施外，也常采用_______、_______或预检法来消除系统误差。
9.确定往复式内燃机上止点相位的常用方法有磁电法、_______和_______。
10.热电偶常用的温度补偿方法：_______、_______、_______和采用热电偶冷端补偿器。
二．判断题（每小题1分，共10分）1.测量仪器感受件发出的信号与被测参数之间必须是单值的函数关系；（ ）2.灵敏度阻滞是足以引起仪器指针从静止到作极微小移动的被测量的变化，又称为变差；（ ）3.测量仪器可分为范型仪器和工程用仪器两类；（ ）4.仪器误差、安装误差和环境误差都属于系统误差；（ ）5.差动变压器是电感传感器中的一种；（ ）6.在测量数据中可能存在多个异常值时，应采用两种以上的准则来交叉判别；（ ）7.随机误差可分正态分布与非正态分布两大类；（ ）8.“权”的数值与测量的标准误差密切相关；（ ）9.使用液柱式压力计测取读数时，对水银，应从凹面的谷底算起；（ ） 10.采用磁电法测得的气缸上止点实际上为静态上止点；（ ） 三．选择题（每小题2分，共20分）1.测试装置传递函数H （s ）的分母与（ ）有关。

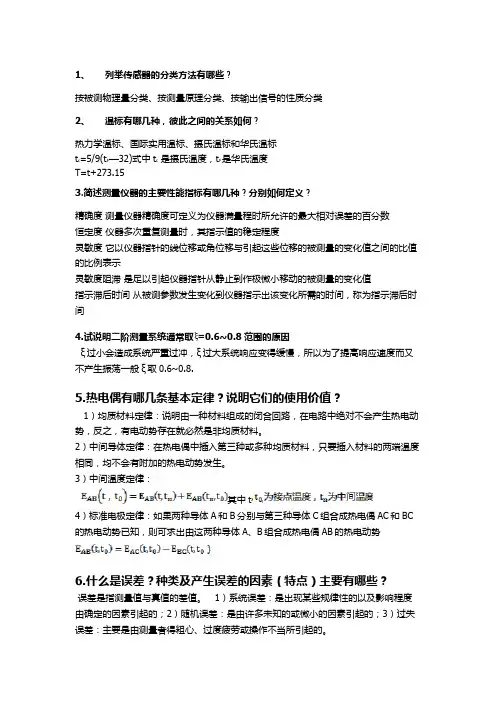

热工测试技术解答题
1、列举传感器的分类方法有哪些？按被测物理量分类、按测量原理分类、按输出信号的性质分类2、温标有哪几种，彼此之间的关系如何？热力学温标、国际实用温标、摄氏温标和华氏温标t c=5/9(t F—32)式中t c是摄氏温度，t F是华氏温度T=t+273.153.简述测量仪器的主要性能指标有哪几种？分别如何定义？精确度测量仪器精确度可定义为仪器满量程时所允许的最大相对误差的百分数恒定度仪器多次重复测量时，其指示值的稳定程度灵敏度它以仪器指针的线位移或角位移与引起这些位移的被测量的变化值之间的比值的比例表示灵敏度阻滞是足以引起仪器指针从静止到作极微小移动的被测量的变化值指示滞后时间从被测参数发生变化到仪器指示出该变化所需的时间，称为指示滞后时间4.试说明二阶测量系统通常取=0.6~0.8范围的原因ξ过小会造成系统严重过冲，ξ过大系统响应变得缓慢，所以为了提高响应速度而又不产生振荡一般ξ取0.6~0.8.5.热电偶有哪几条基本定律？说明它们的使用价值？1）均质材料定律：说明由一种材料组成的闭合回路，在电路中绝对不会产生热电动势，反之，有电动势存在就必然是非均质材料。
2）中间导体定律：在热电偶中插入第三种或多种均质材料，只要插入材料的两端温度相同，均不会有附加的热电动势发生。
3）中间温度定律：其中t4）标准电极定律：如果两种导体A和B分别与第三种导体C组合成热电偶AC和BC 的热电动势已知，则可求出由这两种导体A、B组合成热电偶AB的热电动势6.什么是误差？种类及产生误差的因素（特点）主要有哪些？误差是指测量值与真值的差值。
1）系统误差：是出现某些规律性的以及影响程度由确定的因素引起的；2）随机误差：是由许多未知的或微小的因素引起的；3）过失误差：主要是由测量者得粗心、过度疲劳或操作不当所引起的。
7.接触式温度计主要有哪些及特点？1）膨胀式温度计：利用物质的体积随温度的升高而膨胀这一特性；2）热电阻温度计：利用导体或半导体的电阻值随温度的变化而变化；3）热电偶温度计：利用热电效应特性8.试分析各种液柱式压力计及弹性式压力计的测量误差来源及修正措施？液柱式：1）环境温度变化的影响；一般只考虑封液密度的变化，20℃时修正公式2)重力加速度变化的影响；修正公式：3）毛细现象的影响；增大管径 4）其他误差，应使压力计处于垂直位置，读数应沿凹面或凸面的切线方向。
热工测试技术试题
热工测试技术试题（1）第一部分选择题一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1.仪表的灵敏度越高则【】A.测量精确度越高B.测量精确度越低C.测量精确度不能确定D.仪表的线性度越好2.下列标准化热电偶线性度最好的是【】A.镍铬—铜镍（E型）热电偶性B.镍铬—镍硅（K型）热电偶C.铂铑30—铂铑6（B型）热电偶D.铜—铜镍（I型）热电偶3.双积分式A/D转换器A/D转换过程中【】A.积分电阻R与积分电容C的乘积越小，A/D转换速度越快B.积分电阻R与积分电容C的乘积越大，A/D转换速度越快C.积分电阻R与积分电容C乘积的大小同A/D转换速度无关D.时钟脉冲频率越高，A/D转换速度越快4.热电阻测温常采用“三线制”接法，其目的在于【】A.使回路电阻为定值B.获得线性刻度C.消除连接导线电阻造成的附加误差D.使工作电流为定值5.非接触测温方法的物理学基础是【】A.法接弟电磁感应定律B.维恩位移定律C.普朗克定律D.基尔霍夫定律6.取压管路中必须装有一次针形阀门的目的是【】A.仪表投用、停止、更换时使用B.运行中取压管路有故障时用以切断压力C.隔离弹性元件免受介质高温加热D.便于加装密封填片7.标准节流装置的C值和a值，通过下列哪种方式确定【】A.理论计算B.实验C.节流件开孔直径D.流体密度8.电接点水位计测量汽包水位是基于下列物理现象【】A.饱和水密度与饱和蒸汽密度相差很大B.饱和水温度与饱和蒸汽温度相差很大C.饱和水的折射率与饱和蒸汽的折射率相差很大D.饱和水的电导率与饱和蒸汽电导率相差很大9.对于平衡容器式差压水位计，当汽包压力不变，汽包水位升高时，其输出差压【】A.升高B.降低C.不变D.不能确定10.高频涡流传感器测量振动和轴向位移时要求其检测线圈必须【】A.绕制在非金属骨架上B.绕制在磁性材料上C.采用无感绕法D.是平面线圈二、多项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的五个选项中有二至五个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
热工测试技术试卷重点
20XX年秋季热工测试技术一、简答题（4*13分）1.请说明红外测温仪在动力装置测温中的典型应用，影响红外精度的主要因素有哪些？红外测温仪可以用于动力装置的故障检测:(1)识别摩擦、磨损、润滑不良和应力集中所造成的过热点;(2)测定难以进出的区域,甚至接触也无法确定的区域的温度;(3)用等温级确定温度分布。
温度的主要变化是因动力装置工作状况变化而产生的,所以温度变化可用作故障诊断的征兆。
获得动力装置的`热特征’,以便得出与柴油机正常运行规定的热特征的偏差，进行分析，从而用来评定运行中的柴油机的工作状况。
如排气集管的温度可反射出管内流动气体的温度变化。
由于废气温度的主要变化是因内燃机工作状况(空气调节或喷油系统失灵)变化而产生的,所以排气集管的温度可用作故障诊断的征兆。
测量精度受被测表面的发射率和反射率、背景辐射、大气衰减、测量距离、环境温度、摄像记录仪的光学器件及内部元件热能所产生辐射等因素的影响.测量精度受被测表面的发射率和反射率、背景辐射、大气衰减、测量距离、环境温度等因素的影响.2.请说出两种火焰温度的测试方法，以一种为例说明其原理。
接触式测温法：热电偶测温法、热丝测温法非接触式测温法：CARS、双色法（柴油机），PLIF双色法测火焰温度原理:首先对双色法系统进行了标定，如利用高温黑体炉作为标准辐射源得到了Ta=f(I)的标定曲线，为双色法计算提供亮度温度Ta。
双色法的主要思路是测出柴油火焰发射出的辐射光在某两个波长上的强度，然后利用由辐射学建立的两个强度与温度的方程消去一个代表辐射率的未知因子，计算出所要的温度，再代回原方程中的一个，算出与炭烟有关的KL因子（K 为一个吸收系数，L 是在火焰的探测方向上的光轴的几何厚度），利用数值计算方法计算得到实际温度T。
3.简述米氏散射，纹影法及阴影法的优缺点？纹影法根据光的偏转角来确定折射率场的一阶导数分布，优势是能获得清晰的边界轮廓信息。
阴影法根据光的偏转角来确定折射率场的二阶导数分布，其动态响应及连续性好，适合超高速流体的测量。
热工基础测试试题含答案
热工基础测试试题含答案1、工作于两热源的循环是（）A、可逆循环B、卡诺循环C、朗肯循环D、不可逆循环答案：B2、温度、压力和焓(____)状态参数。
A、都不是B、不都是C、都是D、S是相同的答案：C3、在 (____)情况下，功记为正值。
A、换功B、热力系对内做功C、热力系对外做功D、外界对热力系做功答案：C4、对动力循环在汽轮机内发生的能量转化过程，有(____) 。
A、ws=h1-h2B、ws=h2-h1C、q=h1-h2D、q=h1+h2答案：A5、下列说法正确的是（ )A、系统吸热后总是温度升高B、热量绝不能从低温传向高温C、只要过程的始终态相同，状态参数的变化就相同D、只要过程的始终态相同，过程中交换的功量就相同答案：C6、循环有(____)为0。
A、内能变化B、功C、热D、焓答案：A7、定压下水蒸气的产生过程为（）。
A、过冷水→饱和水→干饱和蒸汽→湿饱和蒸汽→过热蒸汽B、过冷水→饱和水→过热蒸汽→湿饱和蒸汽→干饱和蒸汽C、过冷水→湿饱和蒸汽→干饱和蒸汽→饱和水→过热蒸汽D、过冷水→饱和水→湿饱和蒸汽→干饱和蒸汽→过热蒸汽答案：D8、与外界只发生能量交换而无物质交换的热力系统称为( )。
A、开口系统B、闭口系统C、绝热系统D、孤立系统答案：B9、朗肯循环的绝热升压过程在(____)中完成的。
A、汽轮机B、锅炉C、给水泵D、凝汽器答案：C10、水蒸气经绝热节流后 (____)。
A、压力增大B、流速提高C、温度降低D、能质提高答案：C11、下列关于循环热效率的说法中，正确的是 (____)。
A、吸热量越小，热效率越高B、放热量越大，热效率越低C、循环功越大，热效率越高D、上述说法都是错误的答案：D12、饱和状态所具有的温度称为(____)。
A、饱和温度B、沸点C、平衡温度D、饱和水答案：A13、在水蒸气定压产生过程的典型状态中，不可能接着出现在未饱和水之后的是 (____)。
A、干饱和蒸汽B、过热蒸汽C、饱和水D、临界状态答案：A14、由干饱和蒸汽加热成过热蒸汽的过程称为 ( )。
《热工测试技术试题范例》
《热工测试技术》课程试题一. 填空题（30分）1.仪表的精度等级的数值等于（），选用仪器时应至少满足（）、（）和（）条件。
2.电感式传感器有（），（）形式。
差动变压器具有的优点是（）。
3.常用的金属热电阻有（）、（）、（）、（）等，其中（）热电阻的灵敏度系数最高。
4. 铂铑10－铂热电偶的分度号为（）。
它的正极是（）、负极是（），100ºC时的绝对电势为（）mV。
5.使用平行板电容传感器液位时，液位通常可以改变电容的（）和（）值，使用（）的电容可使被测液位的温度变化不致引起测量误差。
第 1 页共6 页6.在全消声室中测量噪声，点声源的声功率级于其声压级的关系式是（），其中各符号对应的意义是（），（），（）。
7.氧化锆氧量分析仪测量烟气的氧含量时，对于烟气温度的变化带来的影响可采用（）和（）的方法来消除烟气温度变化带来的测量误差。
8.列举三种炉膛高温（400～1200ºC）温度的测量方法（）、（）、（）。
9.标准节流元件是（）、（）、（）。
标准节流装置测量流量时最大流量与最小流量之比为（）10.热电堆是（）传感器（）连接而成的，用来测（）物理量。
二、选择题（10分）(1) 超声波传感器是实现( )转换的装置。
(A)声电 (B)声光 (C)声磁 (D)声压(2) 流量测量计中（）是液体流量的标准仪表。
(A)涡轮流量计(B)孔板流量计 (C)转子流量计 (D)椭圆齿轮流量计第 2 页共6 页(3)为减少变极距型电容传感器灵敏度的非线性误差,应选用( )类型的传感器为最好。
(A)大间距 (B)高介电常数 (C)差动式 (D)小间距(4) 压电式传感器使用( )放大器时,输出电压几乎不受联接电缆长度变化的影响。
(A)调制放大器 (B)电荷放大器 (C)电压放大器(5)涡轮式流量计最大流量与最小流量之比为（）(A)5:1 (B)30:1 (C)10:1 (D)3:1三、计算题（20分）1.某广场上一台柴油机，在其中心位置外半径为1m的半球面上测了10个点，所得各点的声压级数据为85，84，83，86，82，84，87，82，85，87dB（A），求该柴油机的平均声压级和平均声功率级。
热工自动检测技术练习题库(附答案)
热工自动检测技术练习题库（附答案）一、单选题（共40题，每题1分，共40分）1、下面哪种流量计不属于容积式流量计( )。
A、腰轮流量计B、椭圆齿轮流量计C、刮板流量计D、超声波流量计正确答案：D2、镍铬-镍硅热电偶的分度号为 ( )。
A、TB、EC、KD、S正确答案：C3、差压式水位计正安装时，水位越高，差压信号越（），A、开始大B、大C、开始小D、小正确答案：D4、智能仪表是指以( )为核心的仪表。
A、单板机B、单片机C、微机D、计算机正确答案：B5、目前在火力发电厂中大量使用的1151系列差压（压力）变送器，其结构及原理是属于( )。
A、扩散硅压力变送器B、霍尔式压力变送器C、电容式压力变送器D、力平衡式压力变送器正确答案：C6、为了克服XCZ-101中，动圈电阻岁仪表环境温度变化而变化所产生的误差，我们（）。
A、串联热敏电阻B、串联量程电阻C、串联锰铜电阻D、串联热敏电阻与锰铜电阻的并联电阻正确答案：D7、工业热电偶的测量端焊点尺寸越小越好，一般要求焊点的大小是热电极直径的( )。
A、3.2倍B、3倍C、2.4倍D、1.5倍正确答案：C8、标准铂电阻温度计的电阻与温度的关系表达式用W(t)与t的关系代替R与t的关系式其优点是（）。
A、可提高计算精度B、可消除某些随机误差C、可消除粗大误差D、可减少某些系统误差正确答案：D9、椭圆齿轮流量计是一种（）式流量计。
A、速度B、节流C、容积D、质量正确答案：C10、（）是鉴别仪表的性能是否符合技术规定的标准和判断仪表是否合格的依据。
A、质量指标B、数量指标C、标准指标D、经济指标正确答案：A11、在差压式水位计中，“水位---差压”转换装置叫（）。
A、平衡容器B、液压容器C、测量容器D、内置容器正确答案：A12、下列不是热电偶冷端温度补偿方法的是（）。
A、仪表机械零点调整法B、热敏电阻法C、计算修正法D、冰点槽法正确答案：B13、热电偶补偿导线的作用是( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热工测试技术试题（2）本试题分两部分，第一部分为选择题，1页至4页，第二部分为非选择题，5页至9页，共9页；选择题30分，非选择题70分，满分100分，考试时间150分钟。
第一部分，选择题一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1．表征仪表读数精密性的指标是（）A．灵敏度B．线性度C．分辨率D．准确度2．对于与热电偶配套的动圈表，下列叙述正确的是（）A．对于标准化热电偶，动圈表是通用的B．动圈表必须与其相同型号的热电偶相配C．动圈表的量程一般不能调整D．动圈表测量的起始湿度为0°C3．配热电阻的电子平衡电桥的测量线路中要求每根导线电阻阻值为（）A．2．5ΩB．5ΩC．10ΩD．15Ω4．用金属材料测温热电阻下列说法正确的是（）A．金属材料的密度盐碱对测温越有利B．金属材料的强度超高对测温越有利C．金属合金材料掺杂越均匀对测温越有利D．金属纯度越高对测温越有利5．在热力试验中，常用来测量微小正压、负压的差压的压力计是（）A．U型管压力计B．单管式压力计C．斜管式压力计D．弹性式压力计6．扩散硅压力变送器测量线路中，电阻R f是电路的负反馈电阻，其作用是（）A．进一步减小非线性误差B．获得变顺的线性输出C．调整仪表的满刻度输出D．利于环境湿度的补偿7．标准节流件的直径比β越小，则（）A．流量测量越准确B．流体的压力损失越小C．要求水平直管段越长D．流体的压力损失越大8．涡轮流量计输出___________信号（）A．模拟B．数字C．电流D．电压9．将被测差压转换成电信号的设备是（）A．平衡容器B．脉冲管路C．差压变送器D．显示器10．当高频涡流传感器靠近铁磁物体时（）A．线圈的振荡频率增加B．线圈的电阻减小C．线圈的电感增大D．线圈的电阻减小二、多项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的五个选项中有二个至五个选项是符合题目要求的，请将正确选项前填在题后的括号内。
多选、少选、错选均不得分。
11．疏失误差处理方法有（）A．格拉布斯准则B．参数校正法C．信号补偿法D．莱伊特准则E．示值修正12．下列关于热电偶热电势叙述正确的是（）A．热电势EAB（T，T0）是温度函数之差B．热电势EAB（T，T0）是温度差的函数C．接触电动势EAB（T，T0）大于温差电动势EA（T，T0）D．接触电动势EAB（T，T0）小于温差电动势EA（T，T0）E．热电势EAB（T，T0）是测量端温度的单值函数13．热电阻进行数字温度处理的主要内容有（）A．R/V电阻电压转换B．冷端温度自动补偿C．非线性校正D．A/D转换E．标度变换14．使用全辐射高温计时应注意下述事项（）A．应考虑非全辐射体的影响B．不宜测量反射光很强物体C．对D/L有一定的限制D．能够测量物体内部温度E．不需考虑传感器的冷端温度补偿15．双波纹管差压计测量差压用于显示（）A．炉膛负压B．水位C．尾部烟道压力D．流量E．送风系统的压力16．测压仪表的标尺上限不宜取得太小，主要考虑到弹性元件有（）A．刚度B．滞后效应C．灵敏度D．温度特性E．弹性疲劳17．标准节流装置的取压方式主要有（）A．损失取压B．法兰取压C．理论取压，D．角接取压E．任意取压18．涡轮流量计仪表的仪表ζ数通过_________给出其值（）A．理论计算B．出厂时实验标定C．根据实际测量流体标定D．根据水或空气标定E．根据实验取平均值19．下列对氧化锆氧量传感器的工作温度叙述正确的是（）A．应高于600°C B．应恒温°C C．应高于1150°CD．应低于600°C E．应高于1150°C20．火焰辐射参数常用的是（）A．火焰温度B．火焰长度C．火焰面积，D．火焰强度E．火焰闪频第二部分非选择题三、填空题（本大题共7小题，每空1分，共10分）21．根据统计学原理，随机误差服从______________，因而可采用________对含有随机误差的测量结果加以表达。
22．用数值来表示测量数据的可信任程度，数值称为______________。
23．双积分A/D模数转换器中，改变基准电压VR值，可以改变转换器A/D的_____________。
24．已知电容式差压变送器负载电阻RL＝650Ω，则电源供电电压应满足_________________________。
25．气体的何种流量qv与其标准何种流量qvn的关系是___________________。
26．角接标准孔板适用的管道直径_________________，直径比____________________。
27．氧化锆氧量计安装方式分为________________和_______________________。
四、简答题（本大题共5小题，共30分）28．试写出图示回路电势表达式。
（8分）1－热电偶2－补偿导线3－补偿热电偶4－恒温器5－铜导线6－动圈仪29．何谓辐射温度？写出它和被测实际温度的关系式。
（6分）30．试说明过热蒸汽热流量测量原理。
（4分）31．测压仪表在安装、投入运行及使用过程中应注意哪些事项？（6分）32．影响差压式水位计的水位测量误差因素主要有哪些？减小误差采取的主要措施是什么？（6分）五、计算题（本大题共3小题，共30分）33．对某物称量6次的结果为72.361，72.357，72.346，72.344，72.340（g），取置信概率99.74%，求测量结果（10分）34．用分度号为S的热电偶和动圈式仪表构成测温系统如图所示，冷端温度补偿器的平衡温度为20℃，图中，动圈式仪表的机械零位为0℃（12分）试求（1）动圈式仪表的温度示值所对应的电势值？（2）要想使示值与实际温度相符，应作何处理？Es（1300,0）＝13.159mV Es（30,0）＝0.173mVEs（80,0）＝0.502 mV Es（20,0）＝0.113 mVEs（25，0）＝0.143 mV35．已知分析气体与参比气体总压力相同，氧化锆测得烟温为735℃时氧电动势＝20.85%，综合常数为0.0496 mV/K，试求此时烟气含氧为15 mV。
参比气体2量为多少?（8分）热工测量及仪表试题参考答案及评分标准（2）一单项选择题（本大题共10小题，每小题1分，共10分）1．C 2．B 3．A 4．D 5．C 6．C 7．D 8．B 9．C10．C二、多项选择题11．AD 12．AC 13．ACD 14．ABC 15．BD 16．BE 17．BD18．BCD 19．AB 20．DE【评分标准】多选、少选、错选均不给分。
三、填空题（本大题共7小题，每空1分，共10分）21．统计规律 统计法则 22．权重 23．输出灵敏度 24．E ≥25V25．qvn=qv(q v/ρn) 26．50~1000mm 0.22－0.80 27．抽出式 直插式四、简答题（本大题共5小题，共30分）28．【参考答案及评分标准】解：热电偶的输出热电势EAB （t,t1）(2分)补偿热电偶的输出电势EAB （t0,t1）(2分)由热电偶、补偿导线、铜导线、动圈仪构成的回路中总电势E ＝EAB （t,t1）－EAB （t0,t1） （2分）E ＝EAB （t,t1）＋EAB （t1，t0）E ＝EAB （t,t0） （2分）29．【参考答案及评分标准】辐射温度：当被测物体的真实温度为T 时，其辐射出射度M 等于全辐射体（黑体）在温度T P 时的辐射出射度M 0，温度T P 称为被测物体的辐射温度。
（3分） 辐射温度与真实温度的关系：)()(14K T T T p ε= ε(T ）－被测物体的辐射发射率T－被测物体的辐射温度（3分）p30．【参考答案及评分标准】过热蒸汽热流量测量是采用测量过热蒸汽的质量流量qm和测量蒸汽热焓值°I(2分)I的方法计算其热流量：Q＝qm由于蒸汽的热焓值I是蒸汽工作压力P和工作温度t的函数，实际测量I是通过压力P，温度t的测量，根据I＝（f(p,t)来计算I值（2分）31．【参考答案及评分标准】（1）仪表投入使用前，应先对取压管路进行压力冲洗，然后待取压管路冷却，装上压力表投入使用。
（1分）（2）差压计投用前先开平衡门，再开高压侧二次针形阀，再关闭平衡门，再开低压侧二次针形阀，尽量不让仪表受静压过载及冷凝水流失。
（1分）（3）压力表投入后应检查传压的灵敏性，否则应重新冲管再启动。
（1分）（4）对于未预先调整仪表机械零位的压力表，在使用中其读数应注意安装高度的液柱修正。
（1分）（5）一些重要参数压力表，为方便运行中读数，将高度修正值用仪表机械零位调整法预先进行修正，则运行中不必再进行修正。
（1分）（6）精密测量压力尚须考虑大气压力读数、仪表修正值等运算（1分）32．【参考答案及评分标准】影响测量误差的因素有两个：（1）平衡容器环境温度变化。
（2分）（2）汽包工作压力的变化。
（2分）采取的主要措施是对平衡容器及汽水连通管加保温及通过设计合理的结构尺寸达到对汽包压力的补偿。
通过测取汽包压力，环境温度及它们对饱和水密度，饱和蒸汽密度，冷凝水密度影响的计算公式可以做到更理想的补偿。
（即全补偿）（2分）五、计算题（本大题共3小题，共30分）33．【参考答案及评分标准】X＝72.350（g）（3分）=8.07（mg） (2分) σx＝3.29(mg)(2分)σn-1置信区间±3×3.29 72.350±0.013(g) (2分) 34．【参考答案及评分标准】（1）ES （t,o）＝ES(1300,20)＝13.159-0.113＝13.046（mv） (6分)(2) 要使示值与实际温度相符，应将机械零点调至20℃ES （t,o）＝ES(1300,20)+ES(tm,0)＝ES(1300,0)∵t=1300℃∴tm=20℃（6分）35．【参考答案及评分标准】解：设烟气含氧量为x15＝0.496×（735＋273.15）lgX20.8 (6分)X＝10.4%答：烟气含量为10.4%。
（2分）。
