雨污水管道及检查井
雨水、污水管道、检查井进水井施工方案
雨水、污水管道、检查井进水井施工方案施工顺序：土方开挖→砂垫层→HDPE管安装→检查井进水井砌筑→污水管道闭水实验→管道二侧回石屑。
一、施工准备1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。
2、落实管道供应厂家，进行认真考查和认可，选定供应厂商,在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。
3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。
4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。
二、施工安排及方法总说明1、条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。
2、雨水管管道沟槽采用挖掘机放坡开挖,在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。
3、对于污水管道的施工，由于埋深较深，先将表土（粘性土）挖除一层（1。
5m左右），有效降低沟槽深度，然后进行井点降水，打设挡土板桩，然后开挖沟槽，采用2～3道顶撑支护,铺设管道。
4、先深后浅,形成流水作业，以保证施工的连续性和施工进度. 三、雨水管道工程施工工艺管径为DN200-DN1000，DN1350全部为HDPE管。
(一)雨水管道施工工艺流程测量放线→沟槽挖土→管道基础施工→铺设管道→砌检查井→沟槽回填（二）测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。
（三)沟槽开挖和排水设施1、沟槽采用放坡开挖,明排水施工.边坡1：1.沟槽用反铲挖掘机开挖，人工修坡，开挖时,应在设计槽底高程以上保留一定余量，避免超挖，槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥,两侧不进行边坡支护，修整好底面，立即进行基础施工。
雨水管及检查井技术交底
技术交底记录编号工程名称******工程交底日期2018.12.2施工单位******公司分项工程名称雨水管及检查井主送单位工程部、施工班组交底内容：一、工程概况本次排水工程增加的主要内容为桩号 K0+090~K0+420 段(起点~YA1~YA9 段)的雨水工程设计。
沿设计道路自南向北敷设一排 d2000mm 雨水主管道和d600雨水支管，收集道路沿线及上游地块的雨水，下游经过烽胜路已设计雨水管道排往青菱河。
设计雨水管道一般位于设计道路中线西侧 6m 处，采用坐标定位。
其中D2000雨水管工程量为338m,D600雨水管为169m。
雨水管及检查井工程区位如下图：图1-1雨水管布置图二、关键参数要求管道底部标高：17.110-17.450m；管道埋深3.37-5.0m。
材质及规格:本工程使用的d2000钢筋混凝土承插管，管节2.5m，厚度为0.2m；d600(S-HDPE)螺旋波纹管，管节6m，厚度为0.085m连接方式：（1）设计排水管管径 d=d2000mm 时,采用企口式钢筋混凝土管(Ⅱ级),橡胶圈接口，120°砼基础,接口处分缝处理。
车行道下雨水口连接管采用C20混凝土满包处理（2）设计排水管管径 d=d600mm 时,采用承插式钢带增强聚乙烯(S-HDPE)螺旋波纹管,橡胶圈接口,环刚度选取 SN=8kN/m管道基础：根据地勘和排水专业资料，雨水管管道基础均落在（1）杂填土或者（2）淤泥质黏土层，承载力不满足要求，基坑全断面需采用0.5m厚的块石+0.3m的级配碎石+0.15厚的C15素砼换填。
检查井：井位布置见图1-1其中矩形直线混凝土雨水检查井D2000有7座，YA1~YA7；参见06MS201-3-32；见图2-1。
扇形90度混凝土雨水检查井D2000有2座，YA8，YA9；参见06MS201-3-59；见图2-2。
圆形砖砌沉泥井D1250有8座，接户支管D600检查井；参见06MS201-3-125。
雨水井与检查井怎么区分？
雨水井与检查井怎么区分？在城市环境中，管道和下水道的设置十分必要，而在下水道中，有两种重要的井基础设施，分别称为雨水井和检查井。
将它们分开或混淆会对整个下水道系统造成严重的后果。
那么，如何区分雨水井和检查井呢？以下是详细的解答：基本概念雨水井雨水井，也称为雨篦子井，是城市下水道系统的一部分，用于收集和排放雨水。
雨水井是一种具有防止堵塞功能的井，其作用是利用网格把大的杂物筛选出来，然后将它们分离和排除。
与污水井相比，雨水井的排放次数更少，因为它们的设计目的是排放雨水，而不是废水。
检查井检查井是一种用来检查管道或下水道系统的井，对于排水系统、水管、气管等都是必须的重要的设备。
为方便检查管道的运作、维修、疏通和更换，安装了检查井。
检查井的作用是连接和管理下水道系统的各个部分。
通过检查井，工作人员通常可以快速发现问题，进行修理和维护，以确保整个下水道系统的正常运行。
如何区分虽然两种井看起来很相似，但由于其不同的目的，它们有以下几个明显的不同之处：每个井的位置在使用中，雨水井通常位于道路深处，而检查井位于道路浅处，毕竟雨水井需要收集水分，所以在深处的道路可以更有效地收集水分，而检查井通常是引入下水道系统的入口。
每个井的功能另一个重要的区别是两者的功能。
雨水井主要设计用于排放雨水，因此它之所以被设置在路中心，因为在此处可更有效地收集雨水。
而检查井则是一种检查下水道系统的工具，在这种工具的支持下，工人可以在需要时进入下水道，检查和清理下水道。
每个井的结构根据市政工程的规范，特别是依据建筑物、道路等各方面要求规格的不同，每个种类的井都有各种各样的结构形式。
雨水井更薄，因为它们的功用很简单，收集雨水，所以相对结构比较简单。
而检查井由于需要进行检查和维护人员进入，因此通常比雨水井更大、更重。
结论如果您不确定一个井是雨水井还是检查井，可以通过观察它的位置、功能和结构来确定。
除了上述不同之外，在实际使用中，雨水井和检查井都扮演着非常重要的作用。
排水管道及检查井施工方案
排水管道及检查井施工方案1、管材进场后应进行外观检查和尺寸测量，进场验收后应对管材的高温度稳定性、环刚度、冲击性能、环柔性、蠕变比率等指标抽样复检。
管材装卸时严禁抛落及相互撞击，吊装时吊索采用柔性软质的、较宽的尼龙吊带，设两个吊点，严禁穿心吊装。
管材根据各区域的使用计划进行堆放场地的平整，场地应平整，管材堆放整齐；管材堆放时两侧采用木楔板档住，防止滑动，管材堆放不可过高，大直径管道堆码不超过两层，小直径管道堆码高度不超过2m。
本工程设计使用的管材，其管径与环刚度规格较多，区分较困难，不同管径与不同环刚度的管材必须分类堆放。
管材长时间堆放时应遮盖，辅材应统一分类存放在库房。
2、根据工人操作的熟练度、管材重量、长度、施工环境、沟槽深浅、吊装设备供应条件，合理确定下管方法。
本工程大管径雨、污水管道安装拟采用50t吊车进行吊装就位，下管应由经验丰富的工人与吊装信号工配合指挥。
搬运时轻抬、轻放，严禁在地面拖拉，下管时不得与沟壁、槽底激烈碰撞。
槽内工作人员必须躲开下管位置，严禁使用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。
3、管道连接必须严格按照电热熔（克拉管连接方法）和热收缩套+钢抱箍（中空壁缠绕管连接方法）要求的技术指标和设备规定的操作程序进行，采用的热收缩套和钢抱箍必须由生产厂家配套供应。
下管前，人工或机械提前在管道连接位置切割操作坑，操作坑宽为热收缩套宽2倍，深为管外底标高-600mm。
4、管道连接前，检查管道否有损伤，将管道连接部位擦净，管端800内要求无泥砂、尘土，用洁净的布彻底将管道的外表面杂物清除掉（包括水气），油类污物可用对PE材料焊接有帮助的溶剂擦拭。
5、克拉管安装时，应将插口顺水流方向，承口逆水流方向，安装宜由下游往上游进行。
插口时应保持管道轴线平直，一次插入，如插装时阻力过大，不得强行插入。
管道长短的调整，可用手锯切割,但断面应垂直平整。
管道连接时，承插口外面用耐热钢带紧固，不得压住电热丝，管道纵向采用葫芦拉紧，确保承插到位。
技术交底-雨污水管线即检查井
凡选用标准图集的检查井，材料及施工质量要求均执行图集中的内容要求。
审核人
交底人
接受交底人
技术交底记录
（表式C2－5）
编号
002
工程名称
北京经济技术开发区12平方公里项目市政工程亦柏路（新大件路～南区三街）雨水、污水管线
分部工程名称
技术交底记录
（表式C2－5）
编号
001
工程名称
北京经济技术开发区12平方公里项目市政工程亦柏路（新大件路～南区三街）雨水、污水管线
分部工程名称
雨水、污水管线
分项工程名称
施工单位
北京诺和兴水务建设工程有限公司
交底日期
2012年8月16日
交底内容：
一、图纸及图集
亦柏路（新大件路-南区三街）雨污水工程（2010J204-SS00PS0103PS）
雨水、污水管线
分项工程名称
施工单位
北京诺和兴水务建设工程有限公司
交底日期
2012年8月16日
交底内容：
2、污水支线部分
A30-1～A30-2～A30为D=500三级承插口管，其余均为D=400三级承插口管。管道基础：A30-1～A30-2～A30、A37-1～A37-2～A37为180°混凝土基础（PS03-11）,其余均为150°砂基础（PS03-03）。
（4）A42，检）A40（D=1000）、A42-1(D=1000)执行标准图集PS05-J01，盖板、底板、侧墙增加50mm，钢筋直径加粗2mm。A43(D=1400)盖板、底板、侧墙增加100mm，钢筋直径加粗4mm。
（6）A24、A28、A31、A34、A36、A38共6个井，原执行PS05-J01，取消不做。

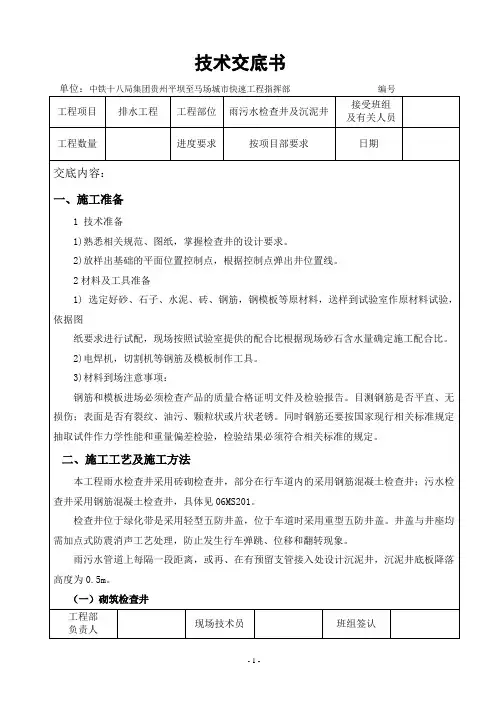

雨污水管线检查井技术交底
工程部 负责人
现场技术员
班组签认
-6-
1）浇筑前，对支架、模板、钢筋和预埋件进行检查，模板内的杂物、积水和钢筋上的污 垢清理干净；模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。
2）浇注前，检查混凝土的均匀性和坍落度。 3）对浇注混凝土使用的脚手架，应便于人员与料具上下，且必须保证安全。 4）混凝土应按一定厚度、顺序和方向分层浇筑，应在下层混凝土初凝或能重塑前浇筑上 层混凝土。 5）浇筑混凝土时，采用插入式振捣棒捣固。振捣密实，无漏振、走模、漏浆等现象。 6）混凝土的浇筑必须连续进行，如因故间断，间断时间应小于前层混凝土的初凝时间或 能重塑的时间。允许间断时间应经试验确定，若超过允许间断时间，须采取保证质量措施或 按工作缝处理。 7）在混凝土浇筑过程中，应注意观测： a、随时观察所设置的预埋螺栓、预留孔是否移动，若发现移位时应及时校正。 b、预留孔的成型设备及时抽拉松动。 c、在灌注过程中应注意模板、支架等支撑情况，设专人检查，如有变形，移位或沉陷应 立即校正并加固，处理后方可继续浇筑。 8）在浇筑过程中或浇筑完成时，如混凝土表面泌水较多，须在不扰动已浇筑混凝土的条 件下，采取措施将水排除。继续浇筑混凝土时，应查明原因，采取措施，减少泌水。 9）混凝土浇筑完成后，对混凝土裸露面应及时进行修整、抹平，定浆后还应第二遍压光 或拉毛。 10）混凝土达到一定强度后，要及时洒水养护，天气干燥时还应覆盖养护。强度等级未 达到设计要求不得受力。 11)浇筑时应同时安装踏步，踏步安装后在混凝土未达到规定抗压强度前不得踩踏。 4 拆模及砼养护 在混凝土浇筑不小于 24 小时且强度能保证其表面棱角不因拆除模板而受损坏后，进行模 板的拆除。拆除时注意对混凝土的保护，严防猛砸、硬撬。 已拆除模板和支架的结构，在混凝土强度达到设计混凝土强度等级后，方可承受全部使 用荷载。 模板拆除后涂刷机油，选择平整的场地分类码放。模板的部件分类清点验收堆放有序， 及时清理及修理。
管道与检查井连接
非消防车道
b1
h1
b1
h1
b2
h2
b2
h2
b3
h3
b3
h3
80Kpa
1550
500
1000
380
1600
420
1050
340
1650
360
1130
300
100Kpa
1400
420
900
300
1450
360
1000
300
1500
300
1060
300
120Kpa
1270
370
830
300
1340
三、井筒安装
1、井筒的长度应为井座连接井筒的承口底部至设计地面的高度减去井筒顶至地面的净距离。当地面或路面标高难以精确确定时，井筒长度可适当预留余量。
2、在成品管材上切割的井筒，切口应平整，且与管轴线垂直，井筒插入井座应保持垂直，
3、井筒插入时，不得使用重锤敲打，应采用专用收紧工具。
4、井筒安装后，上口应做临时封堵。
塑料检查井的选用：1.当管径在DN200～DN500时，采用一次性注塑加筋塑料检查井，井径采用DN600，井筒选用DN500的HDPE双壁波纹管。2.当管径在DN600～DN1000时，采用滚塑工艺的HDPE一次性成型塑料检查井，井径采用DN1000井筒选用DN700的HDPE双壁波纹管。
井筒选用：井筒选用HDPE双壁波纹管，本工程井筒主要为外径450、外径630井筒。
一、开挖井坑与铺设基础
1、井坑开挖应与管沟同时开挖，开挖时井座主管线应与管沟中管道在同一轴线。
2、井坑边坡应与管沟边坡一致。
3、井坑开挖时，不得扰动基土超挖，如基土受到扰动，则应根据基土土质采取弥补措施。
检查井及雨水井施工工艺
检查井及雨水井施工工艺1、检查井施工检查井应与管槽开挖同时进行施工。
砼基础与管基同时浇筑砼，然后进行检查井井身施工，浇筑后，及时安装盖座、井盖、井圈。
（1）垫层混凝土：挖槽见底放线后，用10×10cm方木支模，垫层混凝土为C10，厚10cm，严格控制垫层标高在0-5mm 内。
（2）底板侧模支搭：模板采用组合式钢模板，局部配木模支搭。
支搭时，严格控制结构外缘尺寸，以井中心返数，格方，并用水准仪监测调整模板顶面高程。
（3）底板钢筋绑扎：1）钢筋绑扎前由测量人员将检查井控制线投放在垫层上，并在垫层上弹线、布筋。
对于有油渍、铁锈、泥土等的钢筋，清除干净后使用；2）钢筋交叉点应用20—22#金属丝扎牢，中间部分可隔一绑一，四周三根筋及板筋相接处钢筋要逐根绑牢，接头绑扎应在中心和两端三处扎牢。
3）绑扎底板筋的同时绑扎墙壁预留插筋，预留插筋按照井室深一次到位，并要做到位置准确且与底板筋连接牢固。
底板上、下层筋间距使用钢筋排架控制。
预留插筋必须绑扎不少于三道水平筋，内外层筋之间加绑一道排架，确保其稳定。
4）控制保护层所用垫块要提前加工，保证使用时强度符合要求，布设垫块纵横向间距不大于80cm。
（4）井壁预留台吊模要在底板钢筋绑扎后进行安装，安装时要严格控制尺寸，并与底板侧模牢固连接。
（5）底板混凝土浇筑、养护、拆模：1）砼浇筑工作需在模板、钢筋和预埋件验收合格后并清理吹仓完毕后开始进行。
2）砼使用商品混凝土，针对本工程结构要满足长期与污水接触的环境要求，要确保其耐久性。
砼拌制要采用优质低碱普通硅酸盐水泥，并使用非碱活性集料拌制，砼内含碱量要控制在3Kg/m3以内，砼要按照设计要求的各项指标提前进行试配。
3）砼采用砼输送泵车或溜槽两种方式下灰，采用插入式振捣器振捣，要做到紧插慢拨，插捣点间距≧40cm；底板顶面用木抹子压平。
井壁预留台砼浇筑时，要与底板砼浇筑有40—60min的间隔时间，以防插捣不实。
4）底板砼养护采用覆盖麻袋片和塑料布的保水法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雨污水管道及检查井标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
施工准备：
1）、挖沟槽前认真熟悉图纸，核对水准点，建立临时水准点；临时水准点设置在不受施工影响的固定建筑物上，其间距不大于100m。
在施工中妥善保护所有测量标志，并经常校核其准确性。
2）、测定管道中心线、开挖沟槽边线及检查井位置；充分调查了解开挖地段的土质、地下水位、已有地下管线的位置和标高，以确保施工质量、工期及安全，避免施工事故。
3）、预制钢筋混凝土窨井底板、盖板的模板、钢筋、混凝土材料报审材料齐备，施工过程有各方旁站记录。
施工要点：
1、本工程采用钢带增强聚乙烯（PE）螺旋波纹管，热收缩带连接。
2、雨污水管道属自流管道，流水施工作业时，严格控制区段起点、终点管底标高，作业
段内，由设计低水位向设计高水位施工。
3、施工流程：施工准备→测量放线→土石方开挖→沟槽清理（平整）→管道砾石砂垫层
→管道安装→管道连接→砾石砂层包埋管道→检查井砌筑→管道试验→土方回填夯实4、本工程采用机械挖土。
根据《给水排水管道工程施工及验收规范》，放坡开挖的沟槽
底宽度为有支撑沟槽宽度米，可参考下表选用。
根据现场地质条件，沟槽放坡系数为1:。
对于本工程中，需作沟槽支护的施工部位，处理方法详见室外管网施工方案。
5、沟槽开挖过程中，发现与地质报告不符的情况，及时通知技术部门。
开挖完成后，应
及时报监理及相关部门进行验槽工作。
6、管径≥400mm时，宜采用缆绳将管材徐徐放入沟槽，避免出现管壁损伤及人身伤害事
故
7、管道就位是应严格控制标高，按照图示管道坡度控制，杜绝出现无坡度或倒坡度等情
况。
8、于绿化区域内管道，采用砾石砂包埋（可放水侵润砾石砂来达到密实的效果）；车道
处管道采用200mm厚C20混凝土包埋。
9、检查井具体做法参考相关图集。
D≤400时，选用φ=700圆形砖砌雨水井；
（雨水井雨水井详见图籍02S515—10，污水井详见图籍02S515—19）
400≤D≤600时，选φ=1000圆形砖砌雨水井（盖板式）；
（雨水井详见图籍02S515--12，污水井详见图籍02S515—21）
600≤D≤800时，选φ=1250圆形砖砌雨水井（盖板式）；
（雨水井详见图籍02S515--15，污水井详见图籍02S515—25）
质量控制要点及施工要求：
1、砖砌窨井、雨水口必须砂浆饱满、灰浆均匀。
2、预制钢筋混凝土窨井底板、盖板，必须保证表面平整光滑、无蜂窝麻面。
3、浇筑流槽前，应保证底板及井壁上无杂物及浮浆。
4、回填土密实度≥95%。
