建筑电气节能施工方案

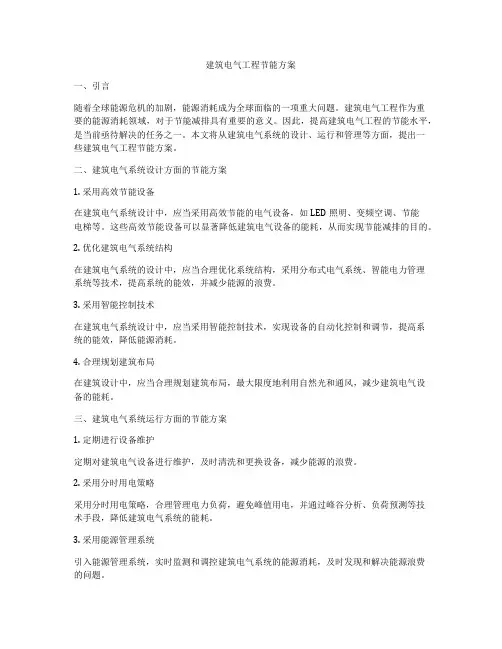

建筑电气工程节能方案
建筑电气工程节能方案一、引言随着全球能源危机的加剧，能源消耗成为全球面临的一项重大问题。
建筑电气工程作为重要的能源消耗领域，对于节能减排具有重要的意义。
因此，提高建筑电气工程的节能水平，是当前亟待解决的任务之一。
本文将从建筑电气系统的设计、运行和管理等方面，提出一些建筑电气工程节能方案。
二、建筑电气系统设计方面的节能方案1. 采用高效节能设备在建筑电气系统设计中，应当采用高效节能的电气设备，如LED照明、变频空调、节能电梯等。
这些高效节能设备可以显著降低建筑电气设备的能耗，从而实现节能减排的目的。
2. 优化建筑电气系统结构在建筑电气系统的设计中，应当合理优化系统结构，采用分布式电气系统、智能电力管理系统等技术，提高系统的能效，并减少能源的浪费。
3. 采用智能控制技术在建筑电气系统设计中，应当采用智能控制技术，实现设备的自动化控制和调节，提高系统的能效，降低能源消耗。
4. 合理规划建筑布局在建筑设计中，应当合理规划建筑布局，最大限度地利用自然光和通风，减少建筑电气设备的能耗。
三、建筑电气系统运行方面的节能方案1. 定期进行设备维护定期对建筑电气设备进行维护，及时清洗和更换设备，减少能源的浪费。
2. 采用分时用电策略采用分时用电策略，合理管理电力负荷，避免峰值用电，并通过峰谷分析、负荷预测等技术手段，降低建筑电气系统的能耗。
3. 采用能源管理系统引入能源管理系统，实时监测和调控建筑电气系统的能源消耗，及时发现和解决能源浪费的问题。
4. 采用节能管理制度建立健全的节能管理制度，对建筑电气系统的能源消耗和节能措施进行监督和评价，促进全面推行节能措施。
四、建筑电气系统管理方面的节能方案1. 提升员工节能意识通过开展节能知识培训和宣传教育活动，提升员工的节能意识，增强节能意识和能源管理意识。
2. 加强监督和检查加强对建筑电气系统节能工作的监督和检查，建立定期检查和评估制度，及时发现和处理能源浪费的问题。
3. 激励节能减排行为对建筑电气系统的节能减排行为给予奖励和激励，建立奖励机制，鼓励员工积极参与节能减排工作。
电气照明节能施工方案
电气照明节能施工方案首先，施工方案应重点考虑照明装置的选用。
传统的白炽灯和荧光灯已经逐渐被LED灯取代。
LED灯具具有高效、寿命长、颜色温度可调节等优点，因此在施工中应尽量选用LED灯具。
此外，还要注意选择具有较高功率因数的产品，以减少电能的浪费。
其次，施工方案应对灯具的布置进行合理规划。
在办公室和家庭照明中，根据实际需求进行合理的布光，避免灯光过于集中或过于分散。
合理的灯具布置可以最大程度地利用光线，减少能源浪费。
另外，施工方案中还应注意灯具的调光和控制。
在需要开启灯具的时间段内，可以通过照度传感器或人体传感器实现自动开启和关闭，以减少人为操作的疏忽。
此外，可以通过调光技术实现灯光的亮度调节，避免过亮或过暗。
还有，在施工过程中需要注意灯具的维护和保养。
定期清洗灯具表面的灰尘和污垢，以保证灯具的发光效果。
定期检查电路线路的连接和接地，检查灯具的减震装置是否完好。
这些措施可以延长灯具的寿命，减少能源的消耗。
最后，在施工方案中应注意室内外照明的结合。
合理利用自然光可以减少电能的使用。
在设计建筑时，可以灵活设置采光窗、天窗等设施，最大限度地利用自然光。
在室内照明方案中，应根据自然光的变化适时调整灯光亮度。
总之，电气照明节能施工方案是保证电气照明节能效果的重要环节。
通过选择高效节能的照明灯具、合理布置灯具、调光控制、定期维护和室内外照明结合等措施，可以实现照明节能的目标，为用户提供更加舒适的照明环境，并为可持续发展和环境保护做出贡献。
建筑电气工程施工方案

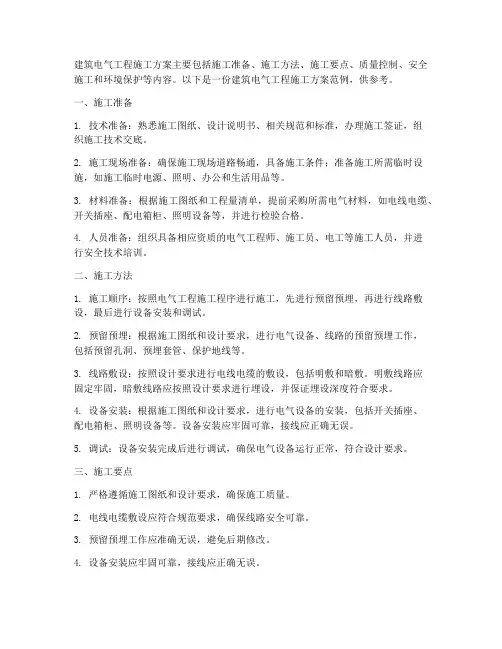

建筑电气工程施工方案主要包括施工准备、施工方法、施工要点、质量控制、安全施工和环境保护等内容。
以下是一份建筑电气工程施工方案范例，供参考。
一、施工准备1. 技术准备：熟悉施工图纸、设计说明书、相关规范和标准，办理施工签证，组织施工技术交底。
2. 施工现场准备：确保施工现场道路畅通，具备施工条件；准备施工所需临时设施，如施工临时电源、照明、办公和生活用品等。
3. 材料准备：根据施工图纸和工程量清单，提前采购所需电气材料，如电线电缆、开关插座、配电箱柜、照明设备等，并进行检验合格。
4. 人员准备：组织具备相应资质的电气工程师、施工员、电工等施工人员，并进行安全技术培训。
二、施工方法1. 施工顺序：按照电气工程施工程序进行施工，先进行预留预埋，再进行线路敷设，最后进行设备安装和调试。
2. 预留预埋：根据施工图纸和设计要求，进行电气设备、线路的预留预埋工作，包括预留孔洞、预埋套管、保护地线等。
3. 线路敷设：按照设计要求进行电线电缆的敷设，包括明敷和暗敷。
明敷线路应固定牢固，暗敷线路应按照设计要求进行埋设，并保证埋设深度符合要求。
4. 设备安装：根据施工图纸和设计要求，进行电气设备的安装，包括开关插座、配电箱柜、照明设备等。
设备安装应牢固可靠，接线应正确无误。
5. 调试：设备安装完成后进行调试，确保电气设备运行正常，符合设计要求。
三、施工要点1. 严格遵循施工图纸和设计要求，确保施工质量。
2. 电线电缆敷设应符合规范要求，确保线路安全可靠。
3. 预留预埋工作应准确无误，避免后期修改。
4. 设备安装应牢固可靠，接线应正确无误。
5. 施工过程中应做好成品保护，避免损坏。
四、质量控制1. 严格把控材料质量，确保材料合格。
2. 施工过程中，加强对施工质量的检查，发现问题及时整改。
3. 工程验收时，按照相关规范和标准进行验收，确保工程质量。
五、安全施工1. 施工前，对施工人员进行安全技术培训，提高安全意识。
2. 施工现场应设置安全警示标志，严格执行安全规定。
专项施工方案--建筑电气工程施工方案
建筑电气工程施工方案XX工程公司年月日1．电气工程概况1.1 电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统。
1.2 本工程供电电源由本场区l0kV开闭所引来两路l0kV高压电源，经电缆沿托盘直接敷设至地下1层变配电室。
高压系统为单母线分段，两路l0kV电源分别供给两台630kVA干式变压器，低压系统为单母线分段运行，由地下1层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点。
1.3 建筑物竖向供配电设在电气竖井内。
照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。
由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV－2.5m㎡托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。
1.4 防雷接地系统：本建筑物按二级防雷设防，采用T N－S接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于l Ω。
1.5 消防报警与控制系统：首层消防值班室内设有报警盘、控制盘、广播盘，由中央控制设备引出线路穿过首层楼板至地下1层，沿电缆托盘敷设至电气设备间内，垂直段沿托盘敷设至各层消防端子箱，实现消防报警与联动控制。
1.6 楼宇自动控制系统：中央控制室设在首层消防中心机房内。
BAS系统通讯总线和DDC 电源总线均穿钢管敷设至各层现场控制器，由各现场控制器配出的自控线路沿封闭金属线槽，再穿薄壁钢管或直接采用钢管敷设至各被控设备。
实现对冷冻水系统、供配电系统、空调机组、新风机组、公共区域照明的监控。
1.7 结构化布线系统：由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架在吊顶内敷设再穿薄壁钢管引至各处信息插座，本系统仅考虑电话通讯系统和计算机网络系统的综合布线需求。
1.8 电缆电视系统：本系统为有线电视传输分配系统，不单设接收天线和独立前端部分。
建筑电气工程施工方案
建筑电气工程施工方案一、项目背景建筑电气工程是指在建筑物内部提供电力和照明设施的工程。
本文介绍了一份建筑电气工程施工方案，旨在确保施工过程安全高效，保证工程按计划顺利完成。
二、项目目标1. 保证电力供应的可靠性：通过合理设计和施工，确保电力系统的稳定运行，避免电力中断和故障。
2. 提供舒适的照明环境：合理配置灯光设备，为建筑物内部提供适宜的照明，满足业主的需求。
3. 遵守相关法规标准：严格遵循国家和地方政府关于建筑电气工程的相关法规标准，确保施工符合规定要求。
4. 优化施工进度：合理制定施工计划，合理分配施工资源，确保工程按时完成。
三、施工方案1. 建筑电气系统设计a. 根据建筑面积和用途确定电气负荷需求，确保电力供应充足。
b. 选用符合国家标准的电线、电缆等电气材料，确保施工质量。
c. 确定照明需求和灯具布局，保证室内照明均匀、亮度适宜。
2. 施工流程a. 施工前：组织施工人员进行安全培训，明确各自的责任和安全规范；准备电气设备和施工材料，确保供应充足。
b. 施工中：按照设计方案进行电线、电缆敷设、灯具安装和接线；进行地线和保护接地的施工；进行电力设备的接入和调试。
c. 施工后：进行安全检查和试运行，确保电气系统的正常运行；修复施工中可能出现的问题和缺陷。
3. 安全措施a. 施工现场设立合适的警示标识，确保工人和他人的安全。
b. 严禁使用不合格或过期的电气材料。
c. 严格按照安全操作规程进行施工，避免电气事故的发生。
d. 加强对施工人员的安全教育和培训，提高他们的安全意识。
四、质量控制1. 配合监理工作，及时整改施工中出现的质量问题。
2. 对电气设备进行严格的检测和验收，确保设备符合相关标准。
3. 进行施工过程中的各项质量检查，确保施工质量达到要求。
五、环保措施1. 合理使用和回收废弃物料，减少环境污染。
2. 选择符合能源效率标准的电气设备，降低能源消耗。
六、项目管理1. 配置专业的电气工程师和项目经理，负责施工过程的管理和监督。
建筑电气工程施工方案
建筑电气工程施工方案第一部分：总则一、项目概况本项目为某地产公司在XX市新建的一处商业综合体，总建筑面积50000平方米，包括购物中心、写字楼和酒店等多个功能区域。
电气工程施工内容涵盖建筑内外电气系统的设计、施工和调试等工作。
二、施工目标本工程的施工目标是按照相关法律法规和工程标准，确保建筑电气系统安全、稳定、高效运行，为使用者提供优质的电气设施。
三、施工原则1. 严格按照相关规范和标准进行设计和施工，确保工程质量；2. 优先考虑节能、环保，在满足功能要求的前提下降低能耗；3. 保证工程施工和调试进度，确保工程按期竣工；4. 确保施工过程中的安全，采取有效措施防止施工事故的发生。
四、施工组织1. 项目部负责整个工程的组织协调和管理；2. 相关专业公司负责电气系统的设计、施工和调试；3. 施工现场设立施工总部，配备专业施工管理人员。
第二部分：工程准备一、施工图纸的审查1. 对电气系统的施工图纸进行详细审查，确保施工图纸符合设计要求和现行标准；2. 确保施工图纸上的各项电气设备、线路等的位置和规格与实际情况一致。
二、物资准备1. 根据工程需要，提前采购所需的电气设备、电缆、配电盘等物资；2. 保证采购的物资符合标准，具有合法销售资质。
三、施工人员准备1. 招聘经验丰富的电气工程师和电工等施工人员；2. 组织对施工人员进行相关培训，确保具备必要的技能和岗位要求。
四、安全防护措施1. 制定施工安全方案，配备必要的安全设施和防护用具；2. 安排专业人员对施工现场进行安全检查，确保施工过程中的安全。
第三部分：施工工艺与质量控制一、施工工艺1. 按照施工图纸和设计要求，进行电气线路埋设、电缆安装、配电盘安装等工程；2. 严格按照标准操作流程，确保每一道工序的质量；3. 对施工中的复杂工序，如电梯安装、智能化系统接入等，组织专业技术人员进行指导或监督。
二、质量控制1. 制定施工质量验收标准，对每一个工序进行严格的质量检查；2. 对施工过程中出现的质量问题，责任人要及时整改，并进行记录备案；3. 每个工序的质量验收由专业的验收人员进行，并报告项目部进行备案。
建筑电气工程施工方案
建筑电气工程施工方案一、项目概述本施工方案是针对某建筑项目的电气工程施工而制定的。
本项目位于XX市，总建筑面积约XXX平方米，共分为X栋楼。
本施工方案围绕保证建筑电气设备的安全运行和高效使用，确保施工质量和工期的基础上，提供了详细的施工步骤和安全措施。
二、施工组织1. 组织机构本项目将设立电气工程施工组织机构，包括项目负责人、施工经理、技术负责人、安全负责人等职位。
各职责人员需具备相应的专业技术背景和相关经验。
2. 施工人员在施工期间，将配备合适数量的电工，他们需要具备一定的电气工程施工经验和必要的资质证书，确保施工操作符合行业标准和安全规范。
三、施工步骤1. 施工准备在施工开始前，将进行周密的工地准备工作，包括清理施工现场，搭建临时用电设施，检查相关电气设备的运行状态等。
确保施工现场的安全和整洁。
2. 布线敷设根据施工图纸和相关设计要求，进行电气布线的敷设工作。
包括线槽、电缆等的铺设和连接，确保布线的规范和牢固。
3. 安装设备根据项目需求，对各种电气设备进行安装和调试工作。
包括照明设备、动力设备、电力配电设备等的安装和接线，确保设备能够正常运行。
4. 接地系统在建筑电气工程中，接地系统是非常重要的一部分，旨在保证建筑物和使用者的安全。
根据设计要求和相关规范，对接地系统进行布线和连接，确保接地的质量和可靠性。
5. 施工验证在施工完成后，需要进行施工质量的验证和检查。
通过对线路、设备、接地系统等进行测试和检验，确保施工符合规范要求，并确保电气设备的正常运行和安全使用。
四、安全措施1. 安全培训在施工前，施工人员将接受相关安全培训，学习电气工程施工的相关知识和安全操作规程，提高安全意识和操作水平。
2. 安全防护在施工现场设置明显的安全警示标志，划定安全区域，并提供必要的安全防护设施，如安全帽、防护手套、防静电鞋等，确保施工人员的人身安全。
3. 施工监管配备安全负责人，负责施工现场的安全监管和检查。
对违规操作进行及时制止和整改，确保施工过程中的安全。
2024年建筑电气施工方案
2024年建筑电气施工方案
在2024年的建筑电气施工方案中，首先需要充分了解整个建筑项目的需求和设计要求，例如建筑物的布局、用途和预期的电气负载情况。
根据这些信息，可以开始规划电气系统的布局和设计。
经过详细的规划后，施工团队应该根据设计图纸和规范要求，开始进行电气管道的安装和线路的敷设。
在进行电气设备安装和连接的过程中，需要确保每个电器设备的接线正确，以确保整个电气系统的正常运行和安全性。
同时，在施工过程中，应该密切关注每个细节，例如接地保护、线缆敷设、安全开关等，确保每个环节都按照标准操作，并进行必要的检查和测试。
完成施工后，还需要进行全面的验收和调试，以确保电气系统的正常运行和安全性。
在整个施工过程中，施工团队应该密切合作，确保各个工序之间的衔接和协调，以避免出现不必要的延误和错误。
只有通过严谨的施工流程和严格的质量控制，才能保证建筑电气系统的高效、稳定和安全运行。
第 1 页共 1 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒙大·铂庭1#楼
电气建筑节能施工方案
编制人：
审核人：
批准人：
内蒙古蒙建建筑安装工程有限责任公司
二O一一年四月
蒙大·铂庭1#楼电气建筑节能施工方案1.编制依据：
1.1 施工图纸
蒙大·铂庭1#楼施工图纸。
1.2 主要规范、规程
2.工程概况:
2.1 总体简介：
2.2 设计概况：
9477.86
3.施工部署：
3.1 建筑节能工程技术质量管理体系
为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。
我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：
组长：任德禄（项目经理）——负责组织协调工作
副组长：周荣亮（项目技术负责人）——技术总部署、方案编制及交底
万文生（项目工长）——负责现场施工指挥、质量监督工作
组员：郑秀歧、张晓东
——现场施工管理、协调及现场施工质量及细部施工做法管理
3.2 质量保证体系
以质量生存、求发展是我公司的质量方针。
我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。
在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。
为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：
（1）分包单位的选择：建筑节能工程的分包单位，应选择有类视工程施工经验的队伍，并对其在施工程（或已完工的工程）进行考察。
（2）建筑节能材料的检验
A. 建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。
B.材料使用前必须经复试合格后方能使用。
对特殊材料须进行放射性物质及有害气体的环保检验。
（3）制定相应技术措施，作好工序过程控制。
A.施工前应做好图纸审查工作，将技术关口前移。
施工前认真编好作业指导书,做好技术交底。
B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。
C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。
D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。
E.做好各专业接口及预留预埋的专业检查。
3.3 本工程采用的建筑节能措施主要有：
①为本工程供电的小区变配电所内应设置电容自动补偿装置以提高功率因数；
②本设计公共部分照明灯具均采用节能自熄开关。
③荧光灯灯具均采用高效节能型灯具，配电子镇流器，使单灯功率因数大于0.9；
④住户应选用节能高效灯具用于家装照明;
⑤每户照明功率密度值；
4.主要施工方法
配电与照明节能工程，在配线和装灯施工前，应对线缆的单芯截面和电阻值进行复验检测，合格方能使用。
灯具选择满足《建筑节能工程施工质量验收规范》第12.2.1款之规定。
线缆敷设和导线的连接除满足GB50303标准要求外，还应满足第12.3项的具体条款要求。
4.1施工准备
(1)．编制施工材料计划上报材料部门进行物资采购，进场验收时要将技术资料和性能检测报告等质量证明文件与实物核对，对于不符的材料要严禁进场。
(2)．工长要编制材料计划、设备外加工定货计划，同时明确对产品的技术质量要求和性能指标和供货时间要求。
(3)．对于配电系统选用的电线、电缆截面不得低于设计值，进场时对其截面和电阻值要进行见证取样送检。
4.2灯具的安装
(1)灯具是否符合安装场所的要求，灯内配线是否正确，安全出口标志灯的标志是否符合设计要求，所有灯具相线必须接在灯芯。
(2)安装高度低于2.4 m灯具，必须加设一根保护PE线。
(3)固定牢固可靠。
(4)灯具质量要求：
照明光源、灯具及其附属装置的选择必须符合设计要求，进场验收时应对下列技术性能进行核查，并经监理工程师检查认可。
并形成相应的验收、核查记录。
质量证明文件齐全，并应符合现行有关标准和规定。
荧光灯灯具和高强度气体放电灯灯具的效率应符合规范要求。
管型荧光灯灯镇流器能效限定值不小于设计和规范规定。
4.3电线电缆导线敷设
(1)管内穿线及桥架敷设电缆工艺流程：
(2)据设计要求选择导线，用黄绿双色线作为PE保护线，淡蓝色为N工作零线。
(3)穿带线可以检查管路是否畅通，带线一般采用φ1.2—2.0的铅丝，先将带线的一段弯成不封口的园圈将带线穿入管中，在管路的两端均应留有100-150mm的余量。
(4)钢管在穿线前，应首先检查各个管口的护口是否齐全，如有破损，均应补齐和更换。
(5)同一交流回路的导线必须穿于同一管内。
不同回路、不同电压等级和交流与直流的导线，不得穿入同一管内。
(6)管内穿线导线外径总截面不应超过管内面积的40%。
(7)导线作电气连接时，必须先削掉绝缘层去掉氧化膜，然后采用专用的压线帽和压线钳进行压接，一定设专人进行压线，以保证压接质量。
(8)导线在管内不得有接头、折弯现象、配电箱导线的预留长度应为配电箱箱体周长的1/2为宜。
(9)线槽内配线前应清除线槽内的积水和污物。
(10)在同一线槽内的导线截面积总和应该不超过线槽内部截面的40%。
(11)线槽内配线时应把电缆固定在线槽的底板上，以防导线下坠。
(12)检查导线的绝缘情况需进行摇测，电线绝缘摇测采用500伏绝缘摇表进行线路
绝缘测试，电缆采用1000伏绝缘摇表进行线路绝缘测试。
(13)电线绝缘阻值必需大于0.5兆欧(根据建筑电气工程施工质量验收规范GB50303-2002)，电气器具全部安装完在送电前再进行第二次绝缘摇测。
(14)电线电缆质量要求：
A、工程中选用的电线电缆截面不得低于设计值,其每芯电阻值应满足GB50411-2007表12.2.2的要求.
不同标称截面的电缆电线每芯导体最大电阻值应符合规范和设计要求；
B、在施工过程中要严格按照施工工艺的要求进行施工, 特别是在进行导线电气连接时，必须先削掉绝缘层去掉氧化膜，然后采用专用的压线帽和压线钳进行压接，一定设专人进行压线，以保证压接质量、从而降低接头部位电阻,减少产热量。
4．4 工程安装完成后应对低压配电系统进行调试,调试合格后应对低压配电电源质量进行检测。
①供电电压允许偏差,三相供电电压允许偏差为标称系统电压的±7%;单相220V为＋7%、-10%。
②三相电压不平衡值为2%，短时不得超过4%。
③在通电试运行中，应测试并记录照明系统的照度和功率密度是值，照度值不得小于设计值的90%；功率密度值应符合《建筑照明设计标准》GB 50034中的规定。
