电工技术基础试题
电工技术基础试题库含参考答案
电工技术基础试题库含参考答案一、单选题（共20题，每题1分，共20分）1、具有一定内阻的电压表测出实际电源的端电压为6V，则该电源的开路电压比6V( )。
A、稍小B、稍大C、大得多D、小得多正确答案：B2、以支路电流为未知量，应用KCL定律和KVL定律求解电路的方法称为( )。
A、节点电压法B、支路电流法C、网孔法D、回路电流法正确答案：B3、三相对称负载三角形连接于380V线电压的电源上，其三个相电流均为10A，功率因数为0.6。
则其无功功率为( )千乏。
A、3.04B、5.28C、6.84D、9.12正确答案：D4、正弦交流电的三要素是指( )。
A、最小值、频率和初相位B、有效值、角频率和初相位C、平均值、角频率和初相位D、频率、初相角和有效值正确答案：B5、40Ω的电阻和容抗为30Ω电容串联接在正弦交流电路中，电路的无功功率为120var，则电路的视在功率为( )。
A、150VAB、200VAC、180VAD、168VA正确答案：B6、三相对称星形连接电路中，与的关系描述正确的为( )。
A、,超前相应的B、，超前相应的C、,滞后相应的正确答案：7、Y-Δ起动，Y形接线是Δ形接线时电流的( )倍。
A、1/15B、15C、1/3D、3正确答案：C8、若某一电路的端电压=10∠20°V,关联参考方向的电流=2∠(-35°)A,则该电路的等效复阻抗Z=( )Ω。
A、5∠-55°B、5∠55°C、5∠15°D、5∠-15°正确答案：B9、只适用于线性电路求解的方法是( )。
A、诺顿定理B、叠加定理C、弥尔曼定理D、戴维南定理正确答案：B10、已知RL并联电路的电阻电路IR=3A,电感电流IL=4A,则该电路的端电流I为( )。
A、1AB、4AC、5AD、7A正确答案：C11、已知在关联参考方向下,某个元件的端电压为-2V,流过该元件的电流为-5mA,则该元件功率状态为( )。

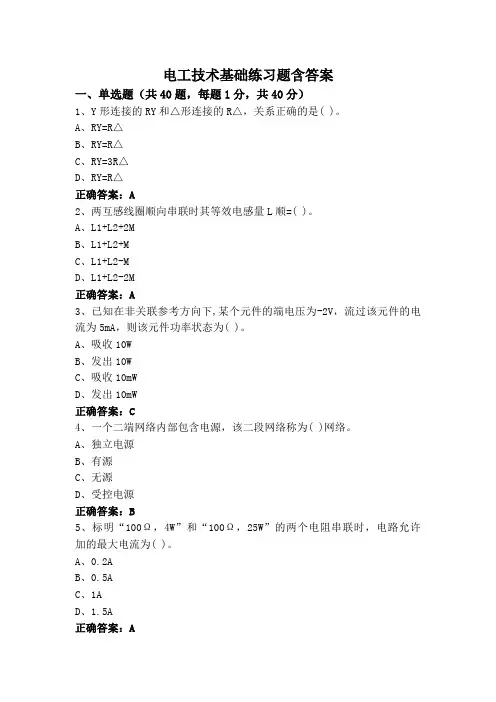

电工技术基础练习题含答案
电工技术基础练习题含答案一、单选题（共40题，每题1分，共40分）1、Y形连接的RY和△形连接的R△，关系正确的是( )。
A、RY=R△B、RY=R△C、RY=3R△D、RY=R△正确答案：A2、两互感线圈顺向串联时其等效电感量L顺=( )。
A、L1+L2+2MB、L1+L2+MC、L1+L2-MD、L1+L2-2M正确答案：A3、已知在非关联参考方向下,某个元件的端电压为-2V，流过该元件的电流为5mA，则该元件功率状态为( )。
A、吸收10WB、发出10WC、吸收10mWD、发出10mW正确答案：C4、一个二端网络内部包含电源，该二段网络称为( )网络。
A、独立电源B、有源C、无源D、受控电源正确答案：B5、标明“100Ω，4W”和“100Ω，25W”的两个电阻串联时，电路允许加的最大电流为( )。
A、0.2AB、0.5AC、1AD、1.5A正确答案：A6、某电感线圈，接入直流电，测出R=12Ω，接入工频交流电，测出阻抗为20Ω，则线圈的感抗为( )。
A、16ΩB、20ΩC、8ΩD、32Ω正确答案：A7、空心变压器与信号源相连接的一侧和负载相连接的一侧分别称为( )回路。
A、次级、初级B、初级、初级C、初级、次级D、次级、次级正确答案：C8、在△-Y变换公式中，下列说法正确的是( )。
A、分子为△形中与之对应节点相连的电阻之和B、分母为△形中三个电阻之差C、分母为△形中三个电阻之积D、分子为△形中与之对应节点相连的电阻之积正确答案：D9、动态元件的初始储能在电路中产生的零输入响应中( )。
A、仅有稳态分量B、仅有暂态分量C、既有稳态分量,又有暂态分量D、既没有稳态分量,又没有暂态分量正确答案：B10、L、C串联的正弦交流电路，消耗的有功功率为( )。
A、0B、I2XC、UID、U2/R正确答案：A11、一个含有直流分量的非正弦波作用于线性电路,其电路响应电流中( )。
A、不含有直流分量和交流分量B、仅含有直流分量C、无法确定是否含有直流分量D、仅含有交流分量正确答案：C12、戴维南等效电路中的等效电阻等于有源二端网络的( )。

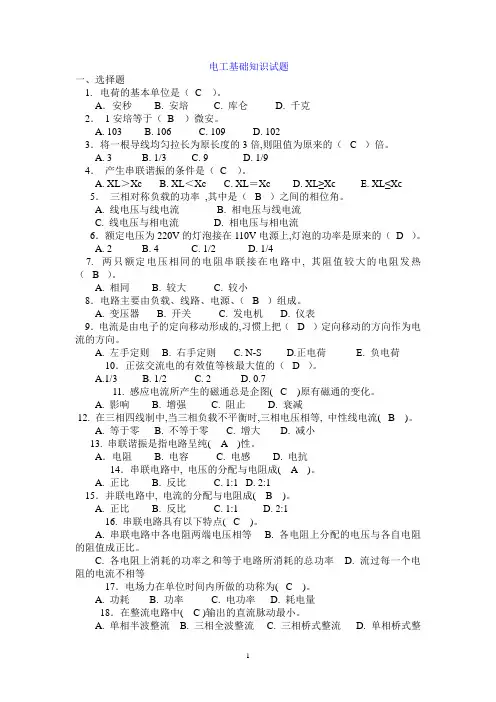

(完整版)电工基础知识试题(带答案)
电工基础知识试题一、选择题1. 电荷的基本单位是（C ）。
A．安秒 B. 安培 C. 库仑 D. 千克2．1安培等于（B ）微安。
A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ C ）倍。
A. 3B. 1/3C. 9D. 1/94．产生串联谐振的条件是（C ）。
A. XL＞XcB. XL＜XcC. XL＝XcD. XL≥XcE. XL≤Xc5．三相对称负载的功率,其中是（ B ）之间的相位角。
A. 线电压与线电流B. 相电压与线电流C. 线电压与相电流D. 相电压与相电流6．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（ D ）。
A. 2B. 4C. 1/2D. 1/47. 两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ B ）。
A. 相同B. 较大C. 较小8．电路主要由负载、线路、电源、（ B ）组成。
A. 变压器B. 开关C. 发电机D. 仪表9．电流是由电子的定向移动形成的,习惯上把（ D ）定向移动的方向作为电流的方向。
A. 左手定则B. 右手定则C. N-SD.正电荷E. 负电荷10．正弦交流电的有效值等核最大值的（ D ）。
A.1/3B. 1/2C. 2D. 0.711. 感应电流所产生的磁通总是企图( C )原有磁通的变化。
A. 影响B. 增强C. 阻止D. 衰减12. 在三相四线制中,当三相负载不平衡时,三相电压相等, 中性线电流( B )。
A. 等于零B. 不等于零C. 增大D. 减小13. 串联谐振是指电路呈纯( A )性。
A．电阻 B. 电容 C. 电感 D. 电抗14．串联电路中, 电压的分配与电阻成( A )。
A. 正比B. 反比C. 1:1D. 2:115．并联电路中, 电流的分配与电阻成( B )。
A. 正比B. 反比C. 1:1D. 2:116. 串联电路具有以下特点( C )。

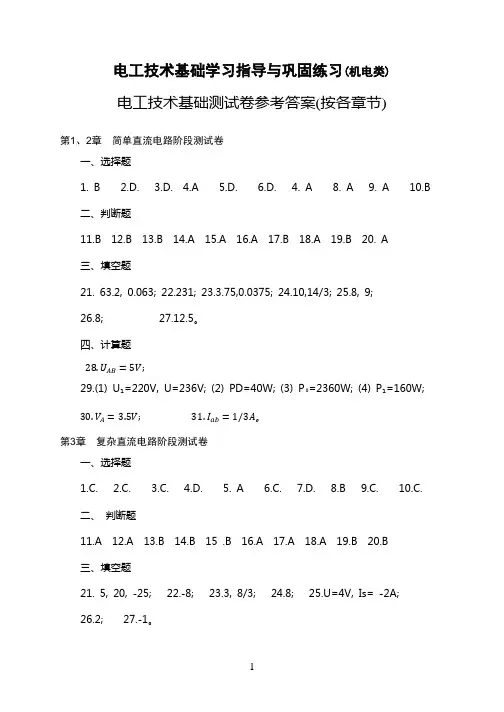

电工技术基础测试卷参考答案(按各章节)
电工技术基础学习指导与巩固练习(机电类)电工技术基础测试卷参考答案(按各章节)第1、2章简单直流电路阶段测试卷一、选择题1. B2.D.3.D.4.A5.D.6.D. 4. A 8. A 9. A 10.B二、判断题11.B 12.B 13.B 14.A 15.A 16.A 17.B 18.A 19.B 20. A三、填空题21. 63.2, 0.063; 22.231; 23.3.75,0.0375; 24.10,14/3; 25.8, 9;26.8; 27.12.5。
四、计算题28.U AB=5V;29.(1) U₁=220V, U=236V; (2) PD=40W; (3) P₀=2360W; (4) P₁=160W;30.V A=3.5V;31.I ab=1/3A。
第3章复杂直流电路阶段测试卷一、选择题1.C.2.C.3.C.4.D.5. A6.C.7.D.8.B9.C. 10.C.二、判断题11.A 12.A 13.B 14.B 15 .B 16.A 17.A 18.A 19.B 20.B三、填空题21. 5, 20, -25; 22.-8; 23.3, 8/3; 24.8; 25.U=4V, Is= -2A;26.2; 27.-1。
四、计算题28.I= -1.5A; 29.PrL=0.64W;30.解: (1) I=2A; (2) 电压源的功率为P₁=−26W,产生功率，是电源；电流源的功率为P₂=2W,吸收功率，是负载。
第1、2、3章直流电路阶段测试卷一、选择题1.D.2.B3. A4. A 5 . C. 6.B 7.B 8.B 9.B 10.C.二、判断题11.A 12.B 13.B 14.B 15.A 16.B 17.B 18.A 19.B 20.B三、填空题21. 3:10; 22.30; 23. 16; 24.2; 25.-1.2, -2.5; 2 6. 10, 0;27.20; 28.m, n-1, m - (n-1); 29.-13; 30. 9, 4。
电工基础考试题及答案(试题含答案)
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.导线接头连接不紧密，会造成接头( )。
A.发热B.绝缘不够C.不导电答案:A2. 阻隔开关按刀闸运动办法分类可分为( ).垂直旋转式和刺进式。
A.360旋转式B.捆绑式C.水平旋转式答案:C3. Z37摇臂钻床的摇臂回转是靠( )实现。
A.电机拖动B.人工拉转C.机械传动D.自动控制答案:B4. 低压线路同杆架设时，在直线横担之间的最小垂直距离为( )米。
A.0.35B.0.6C.0.7答案:B5. 作业担任人未接到作业答应人答应作业的指令前，( )。
A.能够作业B.禁止作业C.以干些恰当作业答案:B6. 吊装作业时不许( )。
A.竖直吊起B.拖拉和斜吊C.在室内吊装答案:B7. 基本共射放大电路中，输入正弦信号，现用示波器观察输出电压4和晶体管集电极电压山的波形，二者相位( )A.相同B.相反C.相差90°D.相差270°答案:A8. 电动机在额定工作状态下运行时,( )的机械功率叫额定功率。
A.允许输出B.允许输入C.推动电机答案:A9. 已知正弦交流电流为i=100sin(100t+φ)，则该电流的有效值为( )。
A.70.7B.100C.70.7D.100答案:A10. 对于每个职工来说，质量管理的主要内容有岗位的质量要求.质量目标.质量保证措施和( )等。
A.信息反馈B.质量水平C.质量记录D.质量责任答案:D11. 穿在管内的导线，一般要求穿管导线的总截面(包括绝缘层)不超过管内径截面的( )。
A.30%；B.40%；C.50%；D.60%；答案:B12. 由相同质量的金属制成均匀截面的导线，一条长2m电阻为R，另一条为8m电阻应是( )R。
A. 1B. 2C. 3D. 4答案:D13. 接线较复杂的图中,导线连接用中断线表示,通常采用( )编号法。
电工技术基础知识电工考试试题及答案
本套试卷为电工精选题库，总共500道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（选择题300道，多选题100道，判断题100道）一、单选题(共计300题,每题1分)1.软启动可用于频繁或不频繁启动，建议每小时不超过( )。
A.20次B.5次C.100次D.10次答案:D2. 特种作业操作证每( )件复审1次。
A. 4B. 5C. 3答案:C3. 10～35kV高压隔离开关三相不同期允许值为( )mm。
A.lB. 3C. 5D.10答案:C4. 下列属于电工个人携带工具( )。
A.钢锯B.锉刀C.皮尺D.钢卷尺答案:B5. 齐纳二极管的齐纳电压与二极管的击穿电压相比，齐纳电压( )。
A.高B.低C.相同D.不确定答案:C6. 2.0级的电能表误差范围是( )。
A.±1%;B.±2%;C.±0。
2%;D.±3%;答案:B7. 谐波电压加于电容器两端时，由于电容对谐波的阻抗很小，很容易发生( )现象。
A.过电流B.过电压C.过饱和答案:A8. 正弦量有效值与最大值之间的关系，正确的是( )。
A.E=Em/B.U=Um/2C.Iav=2/π*EmD.Eav=Em/2答案:A9. 螺丝刀的规格是以柄部外面的杆身长度和( )表示。
A.厚度B.半径C.直径答案:C10. 变压器运转时,其绕组和铁芯发生的损耗转变成( ),一部分被变压器各部件吸收使之温度升高,另一部分则散发到周围介质中。
A.热量B.有功C.无功答案:A11. 在带电杆塔上进行测量.防腐.巡视检查.紧杆塔螺栓.清除杆塔上异物等工作,风力应小于( )级。
A. 6B. 5C. 4D. 3答案:B12. 由RLC并联电路中，为电源电压大小不变而频率从其谐波频率逐渐减小到零时，电路中的电流值将( )。
A.从某一最大值渐变到零B.由某一最小值渐变到无穷大C.保持某一定值不变答案:B13. 对于10KV的配电装置,常用的防雷措施是( )。
电工技术基础试题
能力提升测试题（时间60分钟,满分100分）第Ⅰ卷（选择题,共40分）一、选择题（每小题2分，共40分)1、一正弦交流电压波形如图1-1所示,其瞬时表达式是（ )A 、u ＝10sin （ωt －错误!)VB 、u ＝5错误!sin （ωt ＋π）VC 、u ＝10sin （ωt －π)VD 、u ＝5错误!sin(ωt －错误!)V图1-1 图1—22、如图1—2所示，正弦交流电路中(X L ≠X C ），电流i 与电压u 的相位关系是（ ）A 、同相B 、相差90°C 、相差120°D 、反相3、如图1-3所示，下列说法正确的是 ( )A 、电压有效值比电流有效值大B 、电压、电流的频率不一定相同C 、电流超前电压45°D 、电流滞后电压15° 图1-3 图1-44、标的额定值“220V ，100W ”的灯泡，将它接在u ＝220错误!sin(314t ＋30°)V 的正弦交流电源上,它消耗的功率为（ )A 、小于100WB 、大天100WC 、等于100WD 、不确定5、已知某正弦交流电流，当t ＝0时,瞬时值i o ＝20A ，初相位为φo ＝45°，则这个交流电的有效值为（ )A 、20AB 、20错误!AC 、14.14AD 、10A6、10A 的直流电和10A 的交流电分别通过阻值为10Ω的电阻,在相同的时间内所产生的热量，相比之下（ ）A 、10A 的直流电产生的热量多B 、10A 的交流电产生的热量多C 、10A 的直流电与10A 的交流电产生的热量一样多D 、无法确定7、关于u=380sin （31。
4t —310°)A 说法正确的是 ( ）A 、该电压的有效值为220AB 、该交流电压的频率为50HZC 、该交流电2S 内可完成10次周期性变化D 、该交流电压的初相为-310°8．如图1—4所示交流电路中，若R=X C ，则( ）A 、u 1和u 2的频率不一定相同B 、u 1有效值是u 2有效值的2倍C 、u 1滞后u 2 6πD 、u 1超前u 2 4π 9、两只同规格的无铁心线圈，分别加上220V 直流电压和220V 的交流电压可以发现在相同的时间内( ）A 、直流线圈发热多B 、交流线圈发热多C 、由于它们的电阻相同，发热相等D 、条件不足，无法判断 10、已知某负载的端电压u ＝100Sinωt V ，电流i ＝52COS (ωt －30°）A,可判定它的性质为（ ）A 、感性负载B 、容性负载C 、电阻性负载D 、不能确定11、在R —L 串联电路中，不正确的功率因数表达式是 （ )A 、cos φ=Z RB 、cos φ=U U RC 、cos φ=U U LD 、cos φ=SP 12、对称三相四线制供电线路上,连接三个相同的白炽灯，如图1-5所示，三个白炽灯都正常发光。
电工基础知识试题及答案
电工基础知识试题及答案一、选择题1. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电阻的基本单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A3. 欧姆定律的公式是：A. V = I * RB. I = V / RC. R = V / ID. V = R * I答案：A4. 以下哪个不是导体：A. 铜B. 铁C. 橡胶D. 银答案：C5. 电容器的基本功能是：A. 储存电荷B. 储存能量C. 储存电流D. 储存电压答案：A二、判断题1. 电路中的电压是由电源提供的。
（对）2. 电阻越大，通过电阻的电流越小。
（对）3. 电感器可以阻止直流电通过。
（错）4. 交流电的频率越高，其波形变化越快。
（对）5. 并联电路中，各支路的电压相等。
（对）三、简答题1. 什么是三相交流电？答：三相交流电是由三个频率相同、幅值相等、相位差120度的正弦波组成的电流或电压。
2. 什么是短路？答：短路是指电路中两个或多个本不应该直接相连的导体之间形成了低阻抗的通路，导致电流异常增大。
四、计算题1. 已知电阻R=100欧姆，电压V=220伏特，求通过电阻的电流I。
解：根据欧姆定律，I = V / R = 220 / 100 = 2.2安培。
2. 已知一个电容器的电容C=4.7微法，电压V=50伏特，求电容器储存的电荷Q。
解：根据Q = C * V，Q = 4.7 * 10^-6 * 50 = 2.35 * 10^-4库伦。
五、案例分析题案例：一个家庭电路中，有一个额定功率为1000瓦特的电热器，工作电压为220伏特。
如果电路中的电流为5安培，请问这个电热器是否正常工作？分析：根据功率公式P = V * I，计算实际功率P = 220 * 5 = 1100瓦特。
由于实际功率大于额定功率，电热器可能处于过载状态，不是正常工作。
以上内容仅为示例，实际电工基础知识试题及答案应根据具体教材或考试大纲来制定。
电工技术基础试题及答案详解
电工技术基础试题及答案详解一、单选题1. 电流是（）。
A. 电荷的变化速度B. 电压的大小C. 电荷的移动方式D. 电阻的等级答案：C. 电荷的移动方式解析：电流指的是单位时间内通过导体横截面的电荷量，是带电粒子（电子）在电场力作用下沿着导体轴向移动的流动。
因此，电流是电荷的移动方式。
2. 一个电压为220V的电源，通过一个电阻为10欧的电路，求电路中的电流强度。
A. 20AB. 2.2AC. 22AD. 0.22A答案：B. 2.2A解析：根据欧姆定律，电流强度等于电压除以电阻，即I = U/R。
根据题目中的数据，220V/10Ω = 22A。
3. 在电路中，若连接的电阻依次为4Ω，6Ω和8Ω，这些电阻串联后，等效电阻为（）。
A. 2ΩB. 6ΩC. 14ΩD. 18Ω答案：C. 14Ω解析：串联电路的等效电阻等于各个电阻之和，即Req = R1 + R2 + R3。
根据题目中的数据，4Ω + 6Ω + 8Ω = 18Ω。
4. 在电路中，若连接的电阻依次为4Ω，6Ω和8Ω，这些电阻并联后，等效电阻为（）。
A. 2ΩB. 6ΩC. 14ΩD. 18Ω答案：A. 2Ω解析：并联电路的等效电阻由公式1/Req = 1/R1 + 1/R2 + 1/R3得出。
根据题目中的数据，1/4Ω + 1/6Ω + 1/8Ω ≈ 0.5Ω，即Req ≈ 1/0.5 =2Ω。
二、多选题1. 以下哪些设备使用交流电？A. 手机充电器B. 电饭煲C. 电视机D. 汽车发动机答案：A. 手机充电器、C. 电视机解析：交流电（Alternating Current，AC）是指电流方向、电流大小和电压大小都按照一定规律随时间变化的电流。
由于手机充电器和电视机都使用电源供电，而电源一般提供交流电，因此它们使用交流电。
2. 以下哪些设备使用直流电？A. 电脑主机B. 摄像机C. 空调D. 汽车点火系统答案：A. 电脑主机、B. 摄像机、D. 汽车点火系统解析：直流电（Direct Current，DC）是指电流方向恒定不变的电流。
第1章试题-电工技术基础与技能
第1章安全用电一、是非题1. 电流通常有直流和交流两大类，直流用字母“AC”表示，交流用字母“DC”表示。
（）2. 任何电气设备内部未经验明无电时，一律视为有电，不准用手触及。
（）3. 任何接、拆线都必须切断电源后才可进行。
（）4. 电气设备安装检修后，可立即使用。
（）5. 若家中没有三孔插座，可把电气设备的三孔插脚改成两孔插脚使用。
（）6. 通常规定36V及以下电压为安全电压。
（）7. 遇到雷雨天，可在大树底下避雨。
（）8. 两相触电要比单相触电危险得多。
（）9. 对于临时装设的电气设备，可以使金属外壳不接地。
（）二、选择题1. 当通过人体的电流超过（）时，便会引起死亡。
A. 30mAB. 50 mAC. 80 mAD. 100 mA 2．当皮肤出汗，有导电液或导电尘埃时，人体电阻将（）。
A. 下降B. 不变C. 增大D. 不确定3. 当人体触碰到掉落在地上的某根带电导线时，会发生（）。
A. 单相触电B. 两相触电C. 跨步电压触电D. 以上都不对4. 当发现有人触电，必须尽快（）。
A. 拨打120电话B. 人工呼吸C. 使触电者脱离电源D. 以上都不对5. 关于电气火灾的防范与补救，以下说法不正确的是（）。
A. 在制造和安装电气设备时，应减少易燃物B. 电气火灾一旦发生，首先要切断电源，进行补救，并及时报警C. 带电灭火时，可使用泡沫灭火剂D. 一定要按防火要求设计和选用电气产品三、简答题1. 电工实验实训室通常有哪些电源配置？2. 电工仪器仪表和常用电工工具有哪些？3. 请简述实验实训室安全操作规程。
4. 常见的触电类型有哪些？四、实践与应用题1. 遇到雷雨天，一般不能在大树下躲雨，你知道这是为什么吗？2. 家庭中为防止触电事故的发生，通常采用哪几种触电防范措施？第2章直流电路一、是非题1. 电路中允许电源短路。
（）2. 导体中电流的方向与电子流的方向一致。
（）3. 电流表必须串接在被测电路中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
能力提升测试题
（时间60分钟，满分100分）
第Ⅰ卷（选择题，共40分）
一、选择题(每小题2分，共40分)
1、一正弦交流电压波形如图1-1所示，其瞬时表达式是( )
A 、u ＝10sin(ωt －π2
)V B 、u ＝52sin(ωt ＋π)V C 、u ＝10sin(ωt －π)V D 、u ＝52sin(ωt －π2
)V
图1-1 图1-2
2、如图1-2所示，正弦交流电路中(X L ≠X C )，电流i 与电压u 的相位关系是( )
A 、同相
B 、相差90°
C 、相差120°
D 、反相
3、如图1-3所示，下列说法正确的是 ( )
A 、电压有效值比电流有效值大
B 、电压、电流的频率不一定相同
C 、电流超前电压45°
D 、电流滞后电压15°
图1-3 图1-4
4、标的额定值“220V ,100W ”的灯泡，将它接在u ＝2202sin(314t ＋30°)V 的正弦交流电源上，它消耗的功率为( )
A 、小于100W
B 、大天100W
C 、等于100W
D 、不确定
5、已知某正弦交流电流，当t ＝0时，瞬时值i o ＝20A ，初相位为φo ＝45°，则这个交流电的有效值为( )
A 、20A
B 、202A
C 、14.14A
D 、10A
6、10A 的直流电和10A 的交流电分别通过阻值为10Ω的电阻，在相同的时间内所产生的热量，相比之下（ ）
A 、10A 的直流电产生的热量多
B 、10A 的交流电产生的热量多
C 、10A 的直流电与10A 的交流电产生的热量一样多
D 、无法确定
7、关于u=380sin(31.4t -310°)A 说法正确的是 ( )
A 、该电压的有效值为220A
B 、该交流电压的频率为50HZ
C 、该交流电2S 内可完成10次周期性变化
D 、该交流电压的初相为-310°
8．如图1-4所示交流电路中，若R=X C ，则( )
A 、u 1和u 2的频率不一定相同
B 、u 1有效值是u 2有效值的2倍
C 、u 1滞后u 2 6π
D 、u 1超前u 2 4
π
9、两只同规格的无铁心线圈，分别加上220V 直流电压和220V 的交流电压可以发现在相同的时间内( )
A 、直流线圈发热多
B 、交流线圈发热多
C 、由于它们的电阻相同，发热相等
D 、条件不足，无法判断
10、已知某负载的端电压u ＝100Sinωt V ，电流i ＝52COS (ωt －30°)A ，可判定它的性质为( )
A 、感性负载
B 、容性负载
C 、电阻性负载
D 、不能确定
11、在R —L 串联电路中，不正确的功率因数表达式是 ( )
A 、cos φ=Z R
B 、cos φ=U U R
C 、cos φ=U U L
D 、cos φ=S
P 12、对称三相四线制供电线路上，连接三个相同的白炽灯，如图1-5所示，三个白炽灯都正常发光。
如果中性线断开，那么( )
A 、三个白炽灯都将变暗
B 、三个白炽灯都将因过亮而烧毁
C 、仍能正常发光
D 、立即熄灭
图1-5 图1-6
13、如图1-6所示，电压表V 1的读数是6V ，电压表V 2的读数是8V ，则电压表V 的读数（ ）
A 、2V
B 、6V
C 、10V
D 、14V
14、在三相四线制供电系统中，中性线的作用是 ( )
A 、构成电流回路
B 、可获得两种电压，即线电压、相电压
C 、使不对称负载相电压对称
D 、使电源线电压对称
15、单相功率计测量△形联结的不对称负载的功率时，可以采用( )
A 、一瓦计法
B 、两瓦计法
C 、一瓦计法、两瓦计法、三瓦计法均可
D 、三瓦计法
16、RLC 串联电路中，端电压U=10V ，R=5Ω，X L =X C =10Ω，则电感两端电压为（ ）
A 、10V
B 、14.14V
C 、20V
D 、28.28V
17、三相对称电源绕组作三角形联接时，若有一相绕组首尾端接反，产生的结果是( )
A 、无电压输出
B 、输出电压升高
C 、输出电压不对称
D 、绕组烧坏
18、在同一三相对称电源上，三个相同的电阻作三角形联接与作星形联接时消耗的总功率之比为( )
A 、3：1
B 、1：3
C 、1： 3
D 、3：1
19、对称负载在线电压为380V 的三相电源作用下，通过的线电流为17.2A ，输入功率为
7.5kW ，则负载的功率因数为( )
A 、0.86
B 、0.92
C 、0.66
D 、0.73
20、正弦电流通过电感元件时，下列关系中正确的是
A 、I=L
U B 、i=)2sin(πϕω-+u L m t X U C 、i=
L X u D 、i=)sin(2U L t X U ϕω+
第Ⅱ卷（非选择题，共60分）
二、简答技能题（每小题5分，共30分）
1、正弦交流电i1、i2的波形图如图2-1所示，试写出正弦交流电i1、i2的解析式并说明这两个交流电能否在同一个相量图中画出?
图2-1
2、日光灯测试电路如图2-2所示：⑴在开关S闭合后，电路中的功率因数和电度表示数怎么变化？电流表的示数怎么变化？⑵日光灯正常工作后，去掉启辉器，日光灯能否正常工作？
图2-2
3、在三相四线制电源的中性线上规定不允许安装熔断器，为什么在普通照明电路中的中性线上必须安装熔断器？
4、试用向量图分析下列两图2-3、2-4中u1和u2的关系
图2-3 图2-4
5、四只额定电压均为220V 的白炽灯，接在线电压为380V 的三相对称电源上，请指出图2-5所示电路中的错误并用文字叙述。
图2-5
6、某同学连接测量灯泡消耗电能的电路如图2-6所示，已知HL 1，HL 2为完全相同的两只灯泡，其额定电压均为220V ，请帮他找出连接线路中错误，并用文字说明。
图2-6
四、计算题（每题5分，共20分） 1、在R —L 串联电路中，电路端电压u=2202sin314tV ，电路中的电流i=2.22sin(314t -3
)A ，试求：⑴ 电阻R 及线圈的电感量L ；⑵ 电路的功率因数；⑶电路的有功功率P 、无功功率Q 及视在功率S 。
2、有一个RLC 串联交流电路，已知电阻R=30欧，感抗X L =80欧，容抗X C =40欧，电源电压为u=2202sin （314t+60°）V ，试写出各元件上电压的解析式。
3、每相电阻为12Ω、感抗为16Ω的三相对称负载，作Δ连接，接于线电压为220V的工频三相对称电源上，试求：⑴线电流、相电流；⑵三相负载的有功功率；⑶电源提供的视在功率。
4、某三相对称负载作Y型连接，其中每相的电阻R=30Ω、电感L=127mH，接在三相对称电源上，已知u UV=3802sin(314t＋60°)V，试求：
⑴每相负载的阻抗
⑵负载的功率因数
⑶写出V相负载的电流表达式
⑷三相负载的有功功率
⑸中性线电流
四、综合题（10分）今欲测量容量为10uF的电容器在220V、50HZ交流电源上储存的电量。
试：⑴将电路4-1连接完整并合理选择仪表量程
图4-1
⑵求电容器储存的电量
⑶若在输入端加0.5HZ的正弦交流电，闭合开关S后，电流表、电压表的指针摆动是否一致？为什么？。
