2010-2011-1《安徽大学微机原理及应用》A卷课案(可打印修改)
安徽大学10-11单片机A卷答案
安徽大学江淮学院2010 -20 11 学年第 2 学期《单片机原理》（A卷）考试试题参考答案及评分标准一、单项选择（在备选答案中选出一个正确答案，并将其号码填在题干后的括号内。
每题1分，共25分）1．程序计数器PC用来（ C ）A、存放指令B、存放正在执行指令的地址C、存放下一条指令的地址D、存放上一条指令的地址2．INTEL 8051 CPU是（ C ）位的单片机A、16B、4C、8D、准163．要用传送指令访问MCS-51片外ROM，它的指令操作码助记符应是（ C ）。
A、MOVB、MOVXC、MOVCD、以上都是4．在MCS-51单片机中，当晶振频率采用2MHZ时，一个机器周期等于（D ）微秒。
A. 3B. 4C.5D. 65．MCS-51单片机定时器工作方式2是指（ B ）的工作方式。
A、8位B、8位自动重装载C、13位D、16位6．单片机的堆栈指针SP始终是（ B ）。
A、指示堆栈底B、指示堆栈顶C、指示堆栈地址D、指示堆栈长度7．进位标志CY在（ C ）中。
A、累加器B、算逻运算部件ALUC、程序状态字寄存器PSWD、DPTR 8．单片机应用程序一般存放在（ B ）中。
A、内部RAMB、ROMC、寄存器D、外部RAM9．执行M O V I E，＃81H指令的意义是：（B）A、屏蔽中断源B、开放外部中断源0C、开放外部中断源1D、开放外部中断源0和110．执行如下三条指令后，30H单元的内容是（C ）M O V R 1，＃30HM O V 40H，＃0 E HM O V ﹫R 1，40HA、40HB、30H C 、0 E H D、F F H11．P0、P1口作输入用途之前必须（ A ）。
A、相应端口先置1B、相应端口先置0C、外接高电平D、外接上拉电阻12．一个EPROM的地址有A0----A11引脚，它的容量为（B ）。
A、2KBB、4KBC、11KBD、12KB13．对某单元的部分位取反，应采用下面哪种逻辑操作（ D ）。
安徽大学《微机原理与应用》期末考试试卷
安徽大学《微机原理及应用》考试试卷（A 卷）（闭卷 时间120分钟）一、填空（将答案填在题目给定的横线上。
每空1分，共20分） 1、数制转换：279.375D ＝_____________H ＝_____________Q ＝____________________B 。
2、8位二进制数1001 0100B ，若它表示无符号数，或者原码数，或者补码数，则该数的真值应分别为________D ，________D 或者________D 。
3、8086CPU 的RESET 引脚为有效高电平之后，(CS)＝_________H ，(IP)＝_________H 。
4、为了提高程序的执行速度，充分利用总线，8086CPU 内部被设计成_________和_________两个独立的功能部件。
5、在8086/8088中，一个最基本的总线周期由_________个时钟周期(T 状态)组成。
6、8086CPU 的MN /MX 引脚的作用是____________________。
若该引脚接+5V ，则当CPU 执行OUT DX ，AX 指令时，其引脚RD 、WR 、IO /M 的状态为___________、___________、___________。
7、指令MOV AX, [BP+SI]的源操作数寻址方式为_____________寻址，它表示源操作数位于内存的_____________段内。
8、可屏蔽中断从CPU 的___________引脚进入，惟独之中断允许标志IF 为___________时，该中断才干得到响应。
9、某8086系统中采用2片8259A 以主从级联方式工作，则最多可以管理___________个外部中断。
二、单项选择（在备选答案中选出一个正确答案，并将其代码填在题中的横线上。
每小题1分，共20分）1、计算机系统中内存容量大小取决于________。
A) CPU 数据总线的位数 B) CPU 地址总线的位数 C) CPU 控制总线的位数 D) CPU 数据总线和地址总线的位数题 号 一 二 三 四 五 六 总分得 分阅卷人 院/系 年级 专业 姓名 学号 答 题 勿 超 装 订 线 ------------------------------装---------------------------------------------订----------------------------------------线----------------------------------------得分得分2、当所选中的存储器或者外设的存取速度较慢时，允许在总线周期中插入等待周期Tw，插入的Tw是在________。
2009-2010-1《安徽大学微机原理及应用》A卷
安徽大学2009—2010学年第一学期 《 微机原理及应用 》考试试卷（A 卷）（闭卷 时间120分钟）一、选择题（每题2分，共20分）1、8086微处理器的存储器寻址空间为（）。
A 、64KB B 、1MBC 、4GBD 、64TB2、标志寄存器中属于控制标志的是（）。
A 、DF 、SF 、OF B 、DF 、IF 、TF C 、OF 、CF 、PF D 、AF 、OF 、SF3、与外存储器相比，内存储器的特点是（）。
A 、容量大、速度快 B 、容量大、速度慢 C 、容量小、速度快 D 、容量小、速度慢4、在指令MOV [BX+SI+5]，AX 中，目的操作数的寻址方式是（）。
A 、寄存器间接寻址 B 、基址变址寻址 C 、相对基址变址寻址 C 、寄存器寻址5、当标志位IF=1时，8086可以响应的中断为（）。
A 、NMI B 、INTRC 、NMI 和INTR 都不能响应D 、NMI 和INTR 都能响应6、在实方式下，中断矢量号乘以（）可以得到相应的中断矢量地址。
A 、2 B 、4 C 、6 D 、87、在8086的I/O 指令中，间接端口寄存器是（）。
A 、BX B 、SI C 、DX D 、DI8、8086 CPU 对I/O 接口编址采用（）。
A 、I/O 端口和存储器统一编址B 、I/O 端口和寄存器统一编址C 、I/O 端口单独编址D 、输入和输出口分别编址 9、组成16M×8位的存储器，需要1M×4位的存储芯片（）片。
A 、8 B 、16 C 、32 D 、64院/系 年级 专业 姓名 学号答 题 勿 超 装 订 线一、填空题（每空1分，共20分）1、8086 CPU主要由（）与（）两大部分组成。
2、微机的总线按功能可分为（）、（）和（）三类。
3、8086 CPU可管理的中断共有（）级，最高级中断为（）。
4、指令CMP是把目的操作数和源操作数做（）运算，而TEST是把目的操作数和源操作数作（）运算。
微机原理及应用试卷(6套)含答案
学院：**学院专业班级：电子01 命题共4页第页1一填空题(每空1分，共25分)1.两个无符号数比较大小时，8086CPU用标志寄存器中的（1）标志判断结果。
2.内存单元1999H:0010H的段内偏移地址为（2），物理地址为（3）；若（BP）=0010H，用指令MOV AL，[BP]取出该单元的内容，段寄存器（4）的值应为1999H。
3.8086CPU的寄存器CS:IP总是指示（5）地址，复位后CS:IP的值为（6），取出一个指令字节后，（7）自动加1。
在软件上可以通过（8）和（9）指令来改变IP的内容。
在硬件上可以用（10）或（11）来改变IP的内容。
4.在一个微机系统中有多个中断源，当出现两个中断源同时提出（12）时，CPU响应（13）的中断源，在此中断源的中断处理完毕后，再响应（14）的中断源。
5.8086/8088微处理器是否响应INTR引脚的信号由标志位（15）控制。
6.在80X86微处理器中，指令分配给寄存器SP的默认段寄存器是（16）。
7.INT 40H指令引发的中断，其中断向量存放在（17）H:（18）H开始的4个字节。
8.当ALE有效时，8086/8088的AD0-AD15引脚上传送的是（19）信息。
9.若一个数据块在内存中的起始地址为80A0H:1000H，则这个数据块的起始地址的物理地址为（20）。
10.分别用一条指令实现下列功能：1)栈顶内容弹出送BX（21）2)CX的内容加1，不影响进位标志位（22）3)AL的高四位置1（23）4)清进位标志（24）5)子程序结束返回（25）二选择题（10分）1Intel 8253/8254有（）个16位计数器通道。
A、1B、2C、3D、42当8255A的端口A、端口B均工作在方式0的输入方式时，端口C可以作为（）使用。
A、两个4位I/O端口或1个8位I/O端口B、状态端口C、部分引脚作端口A、端口B的联络信号D、全部作联络信号3欲使8086CPU工作在最大方式，其引脚MXMN应接（）电平。

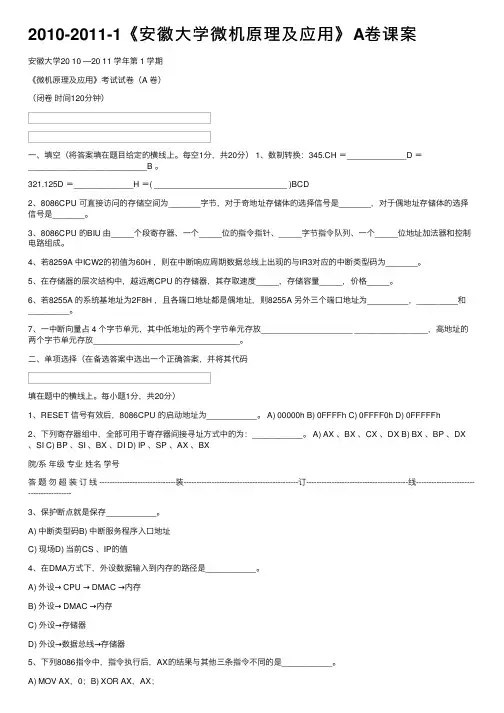

2010-2011-1《安徽大学微机原理及应用》A卷课案
2010-2011-1《安徽⼤学微机原理及应⽤》A卷课案安徽⼤学20 10 —20 11 学年第 1 学期《微机原理及应⽤》考试试卷（A 卷）（闭卷时间120分钟）⼀、填空（将答案填在题⽬给定的横线上。
每空1分，共20分） 1、数制转换：345.CH ＝_____________D ＝__________________________B 。
321.125D ＝_____________H ＝( _____________________________ )BCD2、8086CPU 可直接访问的存储空间为_______字节，对于奇地址存储体的选择信号是_______，对于偶地址存储体的选择信号是_______。
3、8086CPU 的BIU 由_____个段寄存器、⼀个_____位的指令指针、_____字节指令队列、⼀个_____位地址加法器和控制电路组成。
4、若8259A 中ICW2的初值为60H ，则在中断响应周期数据总线上出现的与IR3对应的中断类型码为_______。
5、在存储器的层次结构中，越远离CPU 的存储器，其存取速度_____，存储容量_____，价格_____。
6、若8255A 的系统基地址为2F8H ，且各端⼝地址都是偶地址，则8255A 另外三个端⼝地址为_________，_________和_________。
7、⼀中断向量占 4 个字节单元，其中低地址的两个字节单元存放____________________ ________________，⾼地址的两个字节单元存放________________________________。
⼆、单项选择（在备选答案中选出⼀个正确答案，并将其代码填在题中的横线上。
每⼩题1分，共20分）1、RESET 信号有效后，8086CPU 的启动地址为___________。
A) 00000h B) 0FFFFh C) 0FFFF0h D) 0FFFFFh2、下列寄存器组中，全部可⽤于寄存器间接寻址⽅式中的为：___________。
2010-2011第二学期A卷参考答案及评分标准
安徽大学2010—2011学年第 2学期《 集成电路原理 》（A 卷）考试试题参考答案及评分标准一、简答题（每小题3分，共30分）1. 逻辑综合包括那几步？答：转换（1分）、逻辑优化（1分）和映射（1分）三步。
2. 等比例缩小有几类？答：恒定电场（CE ）等比例缩小定律（1分）、恒定电压（CV ）等比例缩小定律（1分）和准恒定电场（QCE ）等比例缩小定律（1分）。
3. 什么是鸟嘴效应？答：在场区氧化过程中（1分），氧也会通过氮化硅边缘向有源区侵蚀，在有源区边缘形成氧化层，伸进有源区的这部分氧化层被形象地称为鸟嘴（1分），它使实际的有源区面积比版图设计的面积缩小（1分）。
4. 什么是闩锁效应？答：在CMOS 芯片中（1分），在电源VDD 和地线GND 之间由于寄生的PNP 和NPN 双极性BJT 相互影响而产生的一低阻抗通路（1分），它的存在会使VDD 和GND 之间产生大电流，从而破坏芯片或者引起系统错误（1分）。
5. CMOS 反相器的上升时间、下降时间和传输延迟时间的定义是什么？答：上升时间r t 是输出从DD V 1.0上升到DD V 9.0所需要的时间（1分）；下降时间f t 是输出从DD V 9.0下降到DD V 1.0所需要的时间（1分）；pHL t 表示从输入信号上升边的50%到输出信号下降边的50%所经过的延迟时间，也叫做输出从高向低转换的传输延迟时间，pLH t 表示从输入信号下降边的50%到输出信号上升边的50%所经过的延迟时间，也叫做输出从低向高转换的传输延迟时间（1分）。
6. 版图的检查包括哪些内容？版图的检查包括： 设计规则检查（Design Rule Check ，DRC ）（1分）； 版图和电路图的一致性检查（Layout Versus Schematic ，LVS ）（1分）；版图寄生参数提取（Layout Parasitic Extraction ，LPE ）和 后仿真。
【考试】微机原理历年考试试题
【关键字】考试Ａ卷2010—2011学年第一学期《微机原理》试卷（闭卷）(适用专业：电子08、自动化08、电气08、测控08、物理08)专业班级姓名学号开课系室电子信息工程系考试日期2011年1月7日题号一二三总分得分阅卷人说明：所有问题除特别指出外，均针对8086；所有问题均可用自己的语言回答。
一、填空题（每空1分，共20分）1.设机器字长为8位，最高位是符号位，则十进制数-23所对应的原码是，补码是。
2.有一个十进制数17.25，它对应的二进制数为，压缩BCD码为。
3.若当前堆栈指针SP指向2006H单元，则从堆栈中弹出2个字的内容后，SP应指向________。
4.8255芯片内部有3个位的数据端口，其中A口有种工作方式。
5.8259A芯片占个端口地址，要想管理32级中断，至少需要片8259A。
6.8086中断系统可处理种不同的中断。
7.若8086 CPU引脚状态是M/=0，=0，=1，则此时执行的操作是。
8.CPU跟外设之间通信时，传送的信息的类型主要包括、__ 和。
9.8086的1MB地址空间可以分成许多逻辑段，每段容量最大可为。
10.若定义 DAT DB ‘213.456’，则(DAT+5)单元存放的字节数据是。
11.计算机中的指令一般由和操作数两部分构成。
12.对于指令：MOV AH，23 GE 15H，汇编结果为：MOV AH，。
13.设计输入输出接口电路的原则是：输入要，输出要。
二、简答题（共37分）1.微型计算机由哪几部分组成？简述各部分功能。
（4分）2. CPU与外设之间的数据传送方式包括程序控制方式、中断方式和DMA方式，请问程序控制方式又分为哪两种方式？这两种方式在与外设进行数据传送时有什么区别？（4分）3.8086CPU从内部结构上分为哪两部分？并简述各部分功能？（4分）4.某程序数据段中存放了2个字，1234H和5060H，已知DS=7850H，数据存放的偏移地址为3121H 及285AH。
物理学院电科A卷
安徽大学20 10 —20 11 学年第 1 学期《微机原理及应用》考试试卷（A卷）（闭卷时间120分钟）院/系年级专业姓名学号一、单项选择题（在备选答案中选出一个正确答案，并将其标号填在下表中。
每小题1分，共30分）1、计算机能直接执行的语言是( )。
（A）机器语言（B）汇编语言（C）高级语言（D）程序设计语言2、通常说的CPU是计算机中的（）部分。
（A）运算器（B）控制器（C）运算器和控制器（D）运算器和存储器3、计算机的字长是指（）。
（A）16位长的数据（B）32位长的数据（C）CPU数据总线的宽度（D）计算机内部一次可以处理的二进制数据的位数4、CPU对存储器或I/O端口完成一次读写操作所需的时间为一个（）。
（A）指令周期（B）总线周期（C）时钟周期（D）内部周期5、RESET信号有效后，8086 CPU执行的第一条指令地址为（）。
（A）00000H （B）FFFFFH（C）FFFF0H （D）0FFFFH6、8088CPU内部的数据线有（）。
（A）8 （B）16 （C）20 （D）327、唯一能对应存储单元地址的是( )。
（A）物理地址（B）端口地址（C）有效地址（D）逻辑地址8、下面的说法中，( )是正确的。
（A）指令周期等于机器周期（B）指令周期大于机器周期（C）指令周期小于机器周期（D）指令周期是机器周期的两倍9、用于定义常数、变量的内存空间分配和定位的是（）。
（A）伪指令（B）机器指令（C）宏指令（D）微指令10、擦除EPROM中的信息可以用（）方式进行。
（A）加12.5V电压（B）加5V电压（C）紫外线照射（D）红外线照射11、在DMA方式下，CPU与总线的关系是（）。
（A）控制地址总线（B）相互成隔离状态（C）控制数据线（D）相互成短接状态12、指令MOV AX，[3070H]中源操作数的寻址方式为（）。
（A）寄存器寻址（B）直接寻址（C）立即寻址（D）间接寻址13、若DF=0，执行串操作指令MOVSB时，地址指针的自动变化方式是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
① 该电路中通道 0 的 OUT0 输出 2KHz 连续方波，通道 0 的计数初值是多少？（写 出计算公式）。GATE0 接什么电位？在图中画出。
② 若要 8253 的 OUT1 端，能产生周期为 1 秒的连续方波，该如何解决，在图上画出 连线。
③ 写出实现上述功能的 8253 的初始化程序。
3、某 8086 系统使用 8255A 扩展键盘接口电路如下图所示。8255A 的端口 A 工作于方 式 0、输入；端口 C 输出。设 8255A 端口地址范围为：80H~83H。（12 分）
------------------------------装---------------------------------------------订----------------------------------------线----------------------------------------
A) 将 1 赋给 AH
B) 将 21H 赋给 AH
C) 利用 DOS 调用返回操作系统 D) 以上都不是
11、若总容量为 16K 位的 SRAM 芯片具有 8 条数据线，则它具有的地址线条数为
___________。
A) 11
B) 12
C) 13
D) 14
12、下面存储器中，电源断电后存储信息会丢失的是___________。
得分
1、下列程序实现将 AL 中内容乘以 20，请在横线处填写适当的内容。
MOV CL, 2 SAL AL, ________ MOV BL, AL MOV CL, ________ SAL AL, ________ ________AL, BL
2、下列程序实现两个多字节二进制数求和，结果放在 SUM 中。
5、下列 8086 指令中，指令执行后，AX 的结果与其他三条指令不同的是___________。
A) MOV AX，0；
B) XOR AX，AX；
C) SUB AX，AX；
D) OR AX，0；
6、1. 在下列指令中，合法的指令是___________。
A) ADD [BX]，01H；
B) SHL CL，AX；
1) JMP BX
2) JMP TABLE[BX]
2、什么是寻址方式？8086/8088 指令系统的寻址方式有哪些？
3、CPU、存储器与外设之间传送数据的方式有哪些？并简述各种方式的特点。
4、若在异步通信中准确收发，对收、发双方的数据格式、波特率有什么要求？
四、阅读程序并填空（每空 1 分，共 8 分）
321.125D＝_____________H＝( _____________________________ )BCD 2、8086CPU 可直接访问的存储空间为_______字节，对于奇地址存储体的选择信号是
_______，对于偶地址存储体的选择信号是_______。
3、8086CPU 的 BIU 由_____个段寄存器、一个_____位的指令指针、_____字节指令队列、
A) ROM
B) RAM
C) EPROM
D) EEPROM
13、8255A 的 C 端口置位/复位控制命令字应写入___________。
A) A 端口 B) B 端口
C) C 端口
D) 以上都不是
答 题勿超装 订 线
------------------------------装---------------------------------------------订----------------------------------------线----------------------------------------
① 该存储系统的总容量？ ② 按此图进行地址译码，是否存在地址重叠现象？ ③ 请分别写出 SRAM0 和 SRAM1 的地址范围？（要求有分析过程）
2、计数器/定时器 8253，振荡器（频率为 1MHz）连线如下图所示，其中振荡器的脉冲输
出端接通道 0 的计数脉冲输入端 CLK。设 8253 的端口地址为 180H~186H，请完成下
C) OUT 258H，AL；
D) IN AL，DX；
7、若在数据段中定义 DAT
___________。
A) 87H
B) 65H
DD
87654321H，则 DAT+1 字节单元的数据是
C) 43H
D) 21H
8、3 片 8259A 级联，最多可管理的中断级数为___________。
A) 15 级
五、编写程序（本题 10 分）
1、已知从 BUF 单元开始存有 9 个 8 位带符号数，要求统计其中的负数个数并放在 NEGA 字节单元，并将统计结果显示在屏幕上，试编写出完整功能程序。
得分
六、接口技术题（第 1 题 6 分，第 2 题 8 分，第 3 题 12 分，共 26 分） 得分 1、某 8086 系统存储器部分电路如下图所示，请按图回答如下问题： （6 分）
再读／写高 8 位
计数格式选择 0：二进制 1：二－十进制
工作方式选择 000：方式 0 001：方式 1 010：方式 2 011：方式 3 100：方式 4 101：方式 5
A) 4 片
B) 8 片
C) 16 片
D) 32 片
18、要禁止 8259A 的 IR0 的中断申请，其中断屏蔽操作指令字 OCW1 应为________。
A) 80H
B) 28H
C) E8H
D) 01H
19、设异步串行传输时的波特率为 9600bps，若每个字符对应 8 位数据位，1 位奇校验
位，1 位停止位，则每秒钟传输的最大字符数是________。
2、可与试卷分离，但必须与试卷一起完整上交。
附录：（答题时可能用到的参考资料）
1、8253 控制字格式
D7
D6
D5
D4
D3 D2 D1
D0
SC1 SC0 RW1 RW0 M2 M1 M0 BCD
计数器选择 00：选计数器 0 01：选计数器 1 10：选计数器 2 11：无意义
读/写格式指示 00：锁存当前计数器值 01：只读／写低 8 位 10：只读／写高 8 位 11：先读／写低 8 位，
14、执行 IN
AL,70H 时，8086CPU 外部管脚 RD 、WR 、 M / IO 的状态是
___________。
A) 0、1、1 B) 1、0、1
C) 1、0、0
D) 0、1、0
15、在 8086 环境下，对单片方式使用的 8259A 进行初始化时，必须放置的初始化命令
字为___________。
END START
答 题勿超装 订 线
------------------------------装---------------------------------------------订----------------------------------------线----------------------------------------
A) ICW1，ICW2，ICW3
B) ICW1，ICW2，ICW4
C) ICW1，ICW3，ICW4
D) ICW2，ICW3，ICW4
16、为了便于实现多级中断，保存现场信息最有效的办法是采用___________。
A) 通用寄存器 B) 堆栈
C) 存储器
D) 外存
17、若用 4K×4 的存储器芯片组成 16K×8 的存储系统，需要________。
① 写出 8255A 的控制字（无关位置 0），编写 8255A 的初始化程序，并加简要注释； ② 编写 CPU 逐行扫描键盘程序段（无键按下时，循环扫描；确认有键按下时，消除
键抖动后程序暂停），并加简要注释。
《微机原理及应用》试卷 2011.01 稿纸页 姓名
学号
注：1、须在答题前署名，H，0
CLC ADDT2：MOV AX，[SI]
ADC AX，[DI] ADD SI，2 ADD DI，2 MOV [BX]，AX ________________
LOOP ADDT2 MOV DX，AX ________________
INT 21H
CODE ENDS
A) 1200
B) 960
C) 900
D) 800
20、中断向量表在内存中占用的地址空间是________。
A) 00000H ~ 003FFH
B) 00000H ~ 000FFH
C) 00000H ~ 00100H
D) FFF00H ~ FFFFFH
三、简答题（每小题 4 分，共 16 分）
得分
1、假设（DS）=2000H，（CS）=2300H，（BX）=1256H，TABLE 的偏移地址是 20A1H，物理地址为 232F7H 处存 3280H，物理地址为 262F7H 处存放 33A0H，试问 执行下列每条指令后，程序分别转移到何处执行（请写出物理地址）？
地址为_________，_________和_________。
7、一中断向量占
4
个字节单元，其中低地址的两个字节单元存放
____________________
________________，高地址的两个字节单元存放
________________________________。
二、单项选择（在备选答案中选出一个正确答案，并将其代码 填在题中的横线上。每小题 1 分，共 20 分）
DATA BUF1 BUF2 SUM
SEGMENT DB 4FH，0A6H，7CH，45H DB 12H，46H，0A3H，78H DB 4 DUP（？）
