港珠澳大桥主体工程桥梁主桥施工及方案

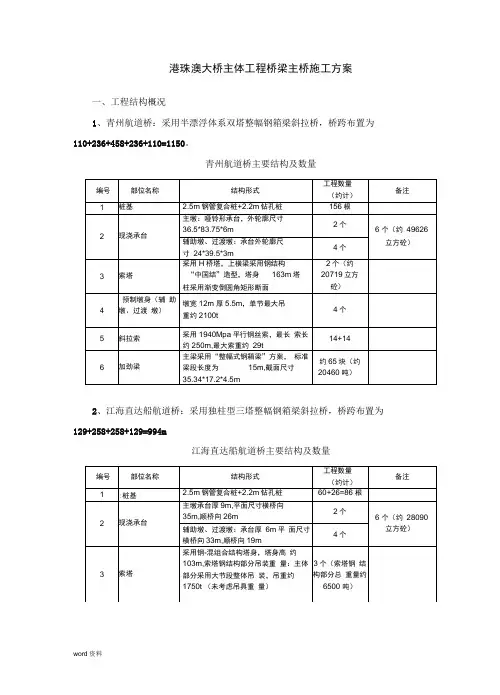

港珠澳大桥主体工程桥梁主桥施工方案一、工程结构概况1、青州航道桥：采用半漂浮体系双塔整幅钢箱梁斜拉桥，桥跨布置为110+236+458+236+110=1150。
青州航道桥主要结构及数量2、江海直达船航道桥：采用独柱型三塔整幅钢箱梁斜拉桥，桥跨布置为129+258+258+129=994m江海直达船航道桥主要结构及数量3、九洲航道桥：采用双塔整幅正交异性桥面板钢箱梁斜拉桥，桥跨布置为85+127.5+268+127.5+85=693m九州航道桥主要结构及数量、工程特点港珠澳大桥是中国交通建设史上技术最复杂、环保要求最高、建设要求及标准最高的工程之一。
桥位区水文、地质条件复杂、珠江口航道众多、航行密度大、对航行安全要求高；工程方案研究中要满足香港及澳门机场航空限高要求（针对本工程的高度限制要求，青州航道桥小于208米；江海直达船小于158米；九州航道桥小于138米。
在施工生产中, 施工船机设备及设施高度均需考虑航空限高要求。
）；桥轴线穿越珠江口中华白海豚保护区，对环保要求高；大桥设计寿命为120年，要同时满足内地、香港、澳门有关技术标准及法律、法规要求；业主提出的建设目标定位高；项目的特点及定位决定了本项目施工工作也将是高标准、高难度的。
主桥预制构件重量大、体积大、质量要求严格、预制和安装难度高。
三、施工部署和主要施工手段及设备考虑到三座主桥中，以青州航道桥最为复杂、最为典型，因此本方案以青州航道桥为主。
1、施工部署施工拟划分三个工段进行管理、指挥和调度，具体划分如下：主墩施工工段：主要负责QZ3 QZ4墩基础、索塔混凝土结构、索塔钢结构及钢箱梁施工；过渡墩及辅助墩施工工段：负责QZ1 QZ2 QZ5 QZ6墩基础及墩身施工；陆上工段：专门为主墩、辅助墩和过渡墩所需钢构件、混凝土预制构件、钢筋和模板等在陆上预加工、堆存、转运提供支持和服务，负责水上施工工段物资供应。
在满足施工总体进度的前提下，QZ3 QZ4墩基础优先开工，QZ1 QZ2 QZ5 QZ6 墩钻孔桩待QZ3 QZ43墩桩基施工完毕后陆续开钻。
港珠澳大桥的施工方法

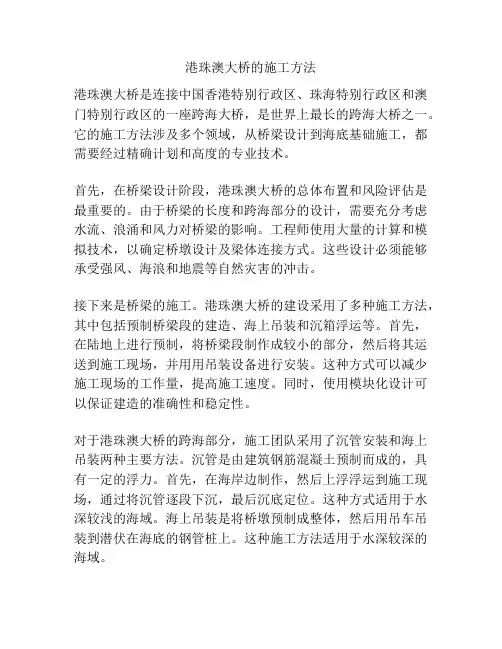

港珠澳大桥的施工方法港珠澳大桥是连接中国香港特别行政区、珠海特别行政区和澳门特别行政区的一座跨海大桥，是世界上最长的跨海大桥之一。
它的施工方法涉及多个领域，从桥梁设计到海底基础施工，都需要经过精确计划和高度的专业技术。
首先，在桥梁设计阶段，港珠澳大桥的总体布置和风险评估是最重要的。
由于桥梁的长度和跨海部分的设计，需要充分考虑水流、浪涌和风力对桥梁的影响。
工程师使用大量的计算和模拟技术，以确定桥墩设计及梁体连接方式。
这些设计必须能够承受强风、海浪和地震等自然灾害的冲击。
接下来是桥梁的施工。
港珠澳大桥的建设采用了多种施工方法，其中包括预制桥梁段的建造、海上吊装和沉箱浮运等。
首先，在陆地上进行预制，将桥梁段制作成较小的部分，然后将其运送到施工现场，并用用吊装设备进行安装。
这种方式可以减少施工现场的工作量，提高施工速度。
同时，使用模块化设计可以保证建造的准确性和稳定性。
对于港珠澳大桥的跨海部分，施工团队采用了沉管安装和海上吊装两种主要方法。
沉管是由建筑钢筋混凝土预制而成的，具有一定的浮力。
首先，在海岸边制作，然后上浮浮运到施工现场，通过将沉管逐段下沉，最后沉底定位。
这种方式适用于水深较浅的海域。
海上吊装是将桥墩预制成整体，然后用吊车吊装到潜伏在海底的钢管桩上。
这种施工方法适用于水深较深的海域。
在港珠澳大桥的施工过程中，还需要进行大量的土建工程和辅助安装。
例如，施工团队需要在水下挖掘基坑，修筑桥墩的基座和连通桥梁的道路。
同时，还需要进行各种管线的敷设和安装，例如电力、水务、通信等。
这些工作需要高度的协作和合作性，确保施工过程的连贯性和安全性。
总的来说，港珠澳大桥是一项复杂而庞大的工程，涉及到多个领域的专业知识和技术。
从桥梁设计到实际施工，都需要精确计划和合理安排。
通过合理的施工方法，港珠澳大桥成功地连接了香港、珠海和澳门，成为中国交通基础设施建设的重要里程碑。
港珠澳大桥工程施工步骤(3篇)
第1篇一、前期准备阶段1. 工程设计：根据港珠澳大桥的地理位置、地质条件、水文情况等，进行详细的设计，包括桥梁结构、隧道结构、人工岛设计等。
2. 工程可行性研究：对工程的经济、技术、环境等方面进行可行性研究，确保工程建设的合理性和可行性。
3. 项目立项：完成工程可行性研究后，向相关部门提交项目立项申请，经批准后正式立项。
二、基础建设阶段1. 人工岛建设：在伶仃洋海域建设东人工岛、西人工岛和香港口岸人工岛，为大桥的建设提供基础。
2. 航道疏浚：对伶仃洋航道进行疏浚，确保航道宽度、水深等满足船舶通航要求。
3. 桥墩建设：根据设计要求，在伶仃洋海域建设桥墩，为桥梁提供支撑。
三、桥梁建设阶段1. 桥梁主体结构施工：包括主桥、辅桥、引桥等部分的施工，采用预制梁、现浇梁、斜拉索等形式，确保桥梁的稳定性和安全性。
2. 桥面铺装：在桥梁主体结构完成后，进行桥面铺装，包括沥青混凝土、混凝土等材料。
3. 桥梁附属设施建设：包括护栏、照明、排水、消防等设施的建设，确保桥梁的全面使用。
四、隧道建设阶段1. 海底隧道开挖：采用盾构法、钻爆法等施工方法，在海底开挖隧道。
2. 隧道衬砌：对隧道内壁进行衬砌，确保隧道结构的稳定性和耐久性。
3. 隧道通风、排水：建设隧道通风、排水系统，确保隧道内的空气质量。
五、口岸建设阶段1. 口岸人工岛建设：在东人工岛和西人工岛上建设口岸设施，包括海关、检验检疫、边检等。
2. 口岸联检大楼建设：在口岸人工岛上建设联检大楼，为旅客提供便捷的通关服务。
3. 口岸道路建设：建设连接人工岛与陆地的道路，确保口岸与周边地区的交通联系。
六、竣工验收阶段1. 工程验收：对港珠澳大桥的工程质量、安全、环保等方面进行全面验收。
2. 通车运营：验收合格后，港珠澳大桥正式通车运营，为三地人民提供便捷的交通服务。
总之，港珠澳大桥工程施工步骤严谨、复杂，涉及多个领域和环节。
在建设过程中，我国工程师和工人克服了重重困难，成功完成了这一世界级的跨海交通工程。
港珠澳大桥主体工程初步设计方案及重大问题汇报
港珠澳大桥主体工程初步设计方案及重大问题汇报
且能体现出高水准的专业知识
一、主体工程初步设计方案
1、桥梁结构
港珠澳大桥采用典型的双层双车道钢桁架桥，桥梁结构以钢桁架桥结构为主要结构，其桥面基本采用桁架复系结构，叠合钢梁构成。
钢梁由内外两层结构，外层纵向钢梁为三斜梁，外层桁架纵向系由对称的三斜梁与上下横向桁连接构成，内层桁架上下横向各两根梁连接，由横向吊索串联起来。
2、施工方式
3、桥墩结构
桥墩结构采用现浇新木桩桩基结构，新木桩桩基采用支护结构，新木桩桩基高度采用外扩性桩，桩基采用无缝塑料管砌筑，桥墩上部为直立式砌筑结护，下部主要为现浇混凝土结构，中央可加强为钢筋结构，桥墩的施工采用分根施工，桥墩底部深度采用调沙增料、加重混凝土加固，并采用提升法增加桥墩高度实现桥墩基础工程的施工。
港珠澳大桥主体工程桥梁主桥施工方案.
港珠澳大桥主体工程桥梁主桥施工方案.港珠澳大桥主体工程桥梁主桥施工方案一、工程结构概况1、青州航道桥：采用半漂浮体系双塔整幅钢箱梁斜拉桥，桥跨布置为110+236+458+236+110=1150m。
青州航道桥主要结构及数量编号 1 2 部位名称桩基现浇承台结构形式钢管复合桩+钻孔桩主墩：哑铃形承台，外轮廓尺寸**6m 辅助墩、过渡墩：承台外轮廓尺寸24**3m 采用H桥塔，上横梁采用钢结构“中国结”造型，塔身163m，塔柱采用渐变倒圆角矩形断面墩宽12m，厚，单节最大吊重约2100t 工程数量156根2个4个2个4个备注6个 3 索塔预制墩身斜拉索加劲梁 4 5 6采用1940Mpa，平行钢丝索，最长14+14 索长约250m，最大索重约29t 主梁采用“整幅式钢箱梁”方案，约65块** 2、江海直达船航道桥：采用独柱型三塔整幅钢箱梁斜拉桥，桥跨布置为129+258+258+129=994m。
江海直达船航道桥主要结构及数量编号 1 2 部位名称桩基现浇承台结构形式工程数量60+26=86根备注6个 3 索塔 4 预制墩身钢管复合桩+钻孔桩主墩承台厚9m，平面尺寸横桥向2个35m，顺桥向26m 辅助墩、过渡墩：承台厚6m，平4个面尺寸横桥向33m，顺桥向19m 采用钢-混组合结构塔身，塔身高3个量）过渡墩墩高，墩底厚，宽12m，采用预制空心墩身，分两4个节吊装，吊重分别为500t和2300t 1 5 斜拉索6 加劲梁中央单索面，平行钢丝斜拉索，钢丝抗拉强度1940Mpa，最长索长10+10+10 约135m，最大索重约20t 主跨和次边跨有索区段采用整箱形式，边跨无索区段采用分体箱形式，有索区段采用浮吊和桥面吊机架设，最大吊重24000吨）约350t，边跨区段则利用大型浮吊，采用大节段整体吊装，吊重约3400t3、九洲航道桥：采用双塔整幅正交异性桥面板钢箱梁斜拉桥，桥跨布置为85++268++85=693m。
港珠澳大桥主体工程桥梁主桥施工方案.
港珠澳大桥主体工程桥梁主桥施工方案.港珠澳大桥主体工程桥梁主桥施工方案一、工程结构概况1、青州航道桥：采用半漂浮体系双塔整幅钢箱梁斜拉桥，桥跨布置为110+236+458+236+110=1150m。
青州航道桥主要结构及数量编号 1 2 部位名称桩基现浇承台结构形式钢管复合桩+钻孔桩主墩：哑铃形承台，外轮廓尺寸**6m 辅助墩、过渡墩：承台外轮廓尺寸24**3m 采用H桥塔，上横梁采用钢结构“中国结”造型，塔身163m，塔柱采用渐变倒圆角矩形断面墩宽12m，厚，单节最大吊重约2100t 工程数量 156根 2个 4个2个 4个备注 6个 3 索塔预制墩身斜拉索加劲梁 4 5 6 采用1940Mpa，平行钢丝索，最长14+14 索长约250m，最大索重约29t 主梁采用“整幅式钢箱梁”方案，约65块 ** 2、江海直达船航道桥：采用独柱型三塔整幅钢箱梁斜拉桥，桥跨布置为129+258+258+129=994m。
江海直达船航道桥主要结构及数量编号 1 2 部位名称桩基现浇承台结构形式工程数量60+26=86根备注 6个 3 索塔 4 预制墩身钢管复合桩+钻孔桩主墩承台厚9m，平面尺寸横桥向2个 35m，顺桥向26m 辅助墩、过渡墩：承台厚6m，平4个面尺寸横桥向33m，顺桥向19m 采用钢-混组合结构塔身，塔身高3个量）过渡墩墩高，墩底厚，宽12m，采用预制空心墩身，分两4个节吊装，吊重分别为500t和2300t 1 5 斜拉索 6 加劲梁中央单索面，平行钢丝斜拉索，钢丝抗拉强度1940Mpa，最长索长10+10+10 约135m，最大索重约20t 主跨和次边跨有索区段采用整箱形式，边跨无索区段采用分体箱形式，有索区段采用浮吊和桥面吊机架设，最大吊重24000吨）约350t，边跨区段则利用大型浮吊，采用大节段整体吊装，吊重约3400t 3、九洲航道桥：采用双塔整幅正交异性桥面板钢箱梁斜拉桥，桥跨布置为85++268++85=693m。
港珠澳大桥的施工方法
港珠澳大桥的施工方法
港珠澳大桥采用了先进的施工方法，主要包括以下几个方面：
1. 悬索桥主塔施工：该桥采用了全球最大规模的人工岛工程，先将桥墩预制于人工岛上，然后将预制好的桥墩拖运至指定位置进行沉底。
接着，在沉底的桩身上进行桩基施工，最后浇筑钢筋混凝土形成桥墩主塔。
2. 斜拉桥主塔施工：该桥的斜拉桥主塔是采用了侧单斜塔和横向拉索的结构，通过先建造重力式振捣桩形成桩基，再进行主塔的浇筑和建造。
3. 钢梁制作和安装：港珠澳大桥采用了桥梁预制施工的方式，通过在地面上制作钢梁，然后使用海上安装船将钢梁吊装至桥墩之间，最后将其固定在桥墩上。
4. 桥梁连接和封端：在钢梁安装完毕后，需要进行桥梁的连接和封端工作。
连接主要采用焊接和螺栓连接的方法，封端则通过浇筑钢筋混凝土来保护连接处免受侵蚀和损坏。
5. 防护和维修：为了保护桥梁免受海水侵蚀和气候影响，港珠澳大桥还进行了防护涂料的喷涂工作。
此外，为了确保桥梁的长期使用，还需要进行定期的维修和检查工作。
