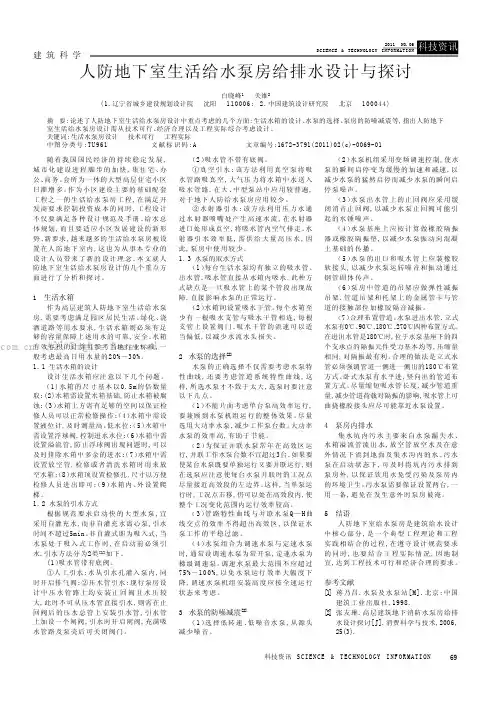

人防地下室生活给水泵房给排水设计与探讨
人防地下室生活给水泵房给排水设计与探讨
69科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 建 筑 科 学随着我国国民经济的持续稳定发展,城市化建设进程脚步的加快,集住宅、办公、商务、会所为一体的大型高层住宅小区日渐增多。
作为小区建设主要的基础配套工程之一的生活给水泵房工程,在满足开发商要求控制投资成本的同时,工程设计不仅要满足各种设计规范及手册、给水总体规划,而且要适应小区发展建设的新形势、新要求,越来越多的生活给水泵房被设置在人防地下室内,这也为从事本专业的设计人员带来了新的设计理念。
本文就人防地下室生活给水泵房设计的几个重点方面进行了分析和探讨。
1 生活水箱作为高层建筑人防地下室生活给水泵房,需要考虑满足园区居民生活、绿化、浇洒道路等用水要求,生活水箱则必须有足够的容量保障上述用水的可靠,安全。
水箱有效容积的计算可参考当地行业标准,一般考虑最高日用水量的20%～30%。
1.1生活水箱的设计设计生活水箱应注意以下几个问题。
（1)水箱的尺寸基本以0.5m的倍数量取;(2)水箱需设置水箱基础,防止水箱被腐蚀;(3）水箱上方需有足够的空间以保证检修人员可以正常检修操作;（4）水箱中需设置液位计,及时测量高、低水位;（5）水箱中需设置浮球阀,控制进水水位;（6）水箱中需设置溢流管,防止浮球阀出现问题时,可以及时排除水箱中多余的进水;（7）水箱中需设置放空管,检修或者清洗水箱时用来放空水箱;（8）水箱顶设置检修孔,尺寸以方便检修人员进出即可;（9）水箱内、外设置爬梯。
1.2水泵的引水方式根据规范要求启动快的大型水泵,宜采用自灌充水,而非自灌充水离心泵,引水时间不超过5min。
非自灌式即为吸入式,当水泵处于吸入式工作时,在启动前必须引水,引水方法分为2类[1]如下。
(1）吸水管带有底阀。
①人工引水:水从引水孔灌入泵内,同时开启排气阀;②压水管引水:现行泵房设计中压水管路上均安装止回阀且水压较大,此时不可从压水管直接引水,则需在止回阀后的压水总管上安装引水管,引水管上加设一个闸阀,引水时开启闸阀,充满吸水管路及泵壳后可关闭阀门。
人防工程给排水设计与施工常见问题探讨
人防工程给排水设计与施工常见问题探讨本文对人防工程在给排水设计及施工过程中，经常遇到的问题进行了梳理。
并以此为基础，给出了人防工程在给排水设计、施工的过程中需要把控的方面及相应的保障措施。
标签：人防工程;防空地下室;给排水设计;保障措施随着经济的快速发展，人防工程被越来越重视。
随之而来的是相关专业在设计及施工过程中，总遇到一些在其他非人防工程中不常见的问题。
人防工程在日常生活中，主要是用作车库或购物中心。
在战争时期，它将主要用作人员掩蔽所和物资库。
特别是在战时，人防工程需要掩蔽很多人员和物资。
为了保证战时正常使用，其给水功能和排水功能就显得重要起来。
一、给水系统设计防空地下室生活以及饮用水量的确定，应该参照其平时、战时的实际用途进行。
防空地下室平时用水量，需要按照平时正常的使用功能，依据现行《建筑给水排水设计规范》的用水定额去计算。
一般人防工程的平时功能有汽车库、地下商场、地下娱乐厅及地下洗浴中心等。
依照现行的国家规范和地方标准，进行平时功能的水量计算。
对于战时，人防工程用水量按照现行《人民防空地下室设计规范》的标准进行计算。
标准分为两部分，一部分为“战时人员生活饮用水量标准”，另一部分为“各类防空地下室的贮水时间”。
依据防空地下室的战时功能，依据对应的战时参数，进行战时水量计算。
人防工程给水系统分为平时给水系统和战时给水系统。
这是和普通工程有区别的一个地方。
平时给水系统依据平时功能布置，从生活给水泵房或小区内的给水管道接入。
战时给水系统一般从市政给水管道直接接入。
一般从市政给水管网接入，需要设置水表井。
在这里就出现一个特殊的问题“平战结合设计”。
平时给水系统和战时系统合用问题。
在设计给水系统时，要尽可能利用平时系统带动战时系统。
这样可以节省投资，也简化了战前系统转换的步骤。
不同的防护单元，战时给水系统需要进行独立设置，保证战时各单元给水系统能独立运行。
这也是人防工程的一个特殊地方，给排水设计中的“就近”原则，在人防工程中就不能通用。

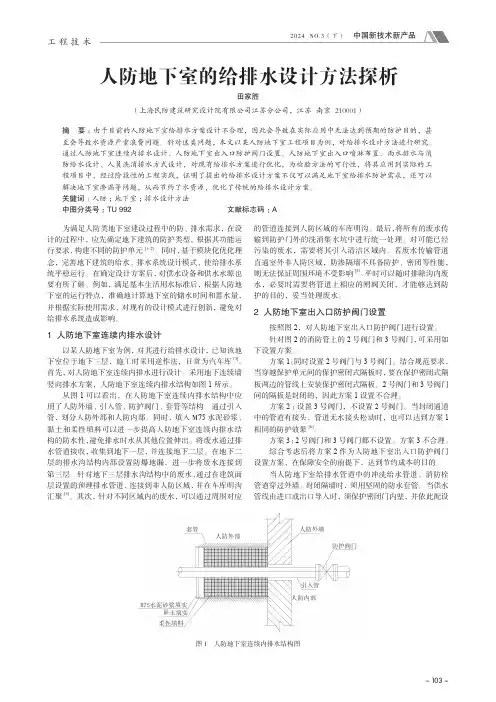

人防地下室的给排水设计方法探析
- 103 -工 程 技 术为满足人防类地下室建设过程中的防、排水需求，在设计的过程中，应先确定地下建筑的防护类型，根据其功能运行要求，构建不同的防护单元[1-2]。
同时，基于模块化优化理念，完善地下建筑的给水、排水系统设计模式，使给排水系统平稳运行。
在确定设计方案后，对供水设备和供水水源也要有所了解。
例如，满足基本生活用水标准后，根据人防地下室的运行特点，准确地计算地下室的储水时间和蓄水量，并根据实际使用需求，对现有的设计模式进行创新，避免对给排水系统造成影响。
1 人防地下室连续内排水设计以某人防地下室为例，对其进行给排水设计，已知该地下室位于地下三层，施工时采用逆作法，日常为汽车库[3]。
首先，对人防地下室连续内排水进行设计。
采用地下连续墙竖向排水方案，人防地下室连续内排水结构如图1所示。
从图1可以看出，在人防地下室连续内排水结构中应用了人防外墙、引入管、防护阀门、套管等结构。
通过引入管，划分人防外部和人防内部。
同时，填入M 75水泥砂浆、黏土和柔性填料可以进一步提高人防地下室连续内排水结构的防水性，避免排水时水从其他位置伸出。
将废水通过排水管道接收，收集到地下一层，并连接地下二层。
在地下二层的排水沟结构内部设置防爆地漏，进一步将废水连接到第三层。
针对地下三层排水沟结构中的废水，通过在建筑面层设置的预埋排水管道，连接到非人防区域，并在车库明沟汇聚[4]。
其次，针对不同区域内的废水，可以通过周围对应的管道连接到人防区域的车库明沟。
最后，将所有的废水传输到防护门外的洗消集水坑中进行统一处理。
对可能已经污染的废水，需要将其引入清洁区域内。
若废水传输管道直通室外非人防区域，防渗隔墙不具备防护、密闭等性能，则无法保证周围环境不受影响[5]。
平时可以随时排除沟内废水，必要时需要将管道上相应的闸阀关闭，才能够达到防护的目的，妥当处理废水。
2 人防地下室出入口防护阀门设置按照图2，对人防地下室出入口防护阀门进行设置。
关于人防地下室给排水设计的几点探讨
关于人防地下室给排水设计的几点探讨相信很多人对于”深挖洞、广积粮、不称霸”这一口号都不陌生，这是上世纪60年代中期毛泽东主席就当时国际形势的分析而提出的关于战备问题的重要指示，深挖洞就是指挖防空洞。
也是从那时起全国开始高度重视人防工事的建设，发展至今，从住宅小区、商场附近民防工程醒目的标识就可见一斑。
人防工程作为战时保障人民生命安全、国家经济财富的重要场所，必须要设计合理，满足一定的防护要求且有较为完善的配套设施。
本文将针对人防地下室在给排水设计方面进行重点分析及探讨。
标签：人防地下室；给排水设计；平战合用因为当下土地资源紧张，城市地下空间兼顾人防工程时，就必须考虑其平时功能及战时功能。
我在工作中接触最多的即是战时人员掩蔽工程、医疗救护工程和防空专业队工程，工作内容便是以上工程战时给水排水设计，因为兼顾其平时功能（和平年代，其平时功能使用率更高），所以还要考虑人防工程平时使用时的消防设计。
现我就以上所说的三类工程作为平时功能及战时功能使用时的设计要点、设计难点及设计中容易出现的问题做几点分析：一、设计要点1.战时给水设计城市地下空间兼作人防的工程，一般都没有可靠的外部水源，按照规范要求，战时人员用水可由装配式水箱供给，分为饮用水箱和生活水箱，生活水箱主要提供掩蔽时间内人员的洗消供水和遭受生化武器袭击受到污染时人防工程各个出入口的冲洗用水，可采用管道泵增压。
至于水箱大小、贮水多少，可根据不同工程的不同功能按照规范要求相应计算，水箱布置尽量合理。
2.消防设计规范《人民防空工程设计防火规范》GB50098-2009对于上述三类人防工程战时消防不做要求，所以消防设计特指作为平时功能使用时的相关设计。
上面提到的三类人防工程，其平时功能多为汽车停车库、储藏室和自行车库。
人防工程作为以上三种功能使用时，其防火等级、火灾类型以及所要设置的消防设施则需要按照现行的国家标准规范要求进行设计。
人防地下室通常设置有室内消火栓系统、自动喷淋系统和灭火器，室内消火栓系统和自动喷淋系统的设计还要结合非人防区域综合考虑。
人防工程给水排水设计探讨
人防工程给水排水设计探讨李东彬摘要：在城市化进程不断加快的过程当中，较多的高层建筑在此当中得到了建设。
在高层建筑当中，人防工程是其中的重要组成部分，做好给排水设计工作十分关键。
在本文中，将就人防工程给水排水设计进行一定的研究。
关键词：人防工程;给水排水;设计一、引言人防工程是现今城市发展当中的重要组成部分，对于人防工程来说，对于给排水设计具有较高的要求。
在具体工作开展当中，即需要能够对人防工程的运行特点进行充分的把握，以科学方式的应用保证挤排水设计效果。
二、人防工程建设意义（一）安全方面在现今国际局势较为动荡的情况下，整体国际局势向着多极化方向发展，世界上几个大国间关系处于不断变化、微妙的状态当中。
在我国周边区域，部分不安定因素依然存在，无论是从现实还是潜在角度而言，都对我国整体安全造成了较大的威胁。
在该情况下，需要能够对国家安全利益同人防建设间存在的关系形成深刻认识，在保持必要准备的情况下为保证国家安全打下基础。
（二）城市发展方面在现今我国城市化进程不断加快的过程中，城市交通也在此当中面临到了较大的压力。
通过城市地下空间的开发，能够对交通压力起到较好的缓解效果。
近年来，我国建立了多种形式的地下工程，包括有行人街道以及地下隧道等，使城市交通具有了上下交错的特点，也是的地下空间具有了更强的商业潜力。
三、设计重点（一）给水管道设计在高层建筑地下室当中，给水管道基本为水泵房，供水管道与水池的也是人防工程在具体作战当中的生活供水以及饮用储水管道。
通常来说，需要能够在非人防区对水泵房以及供水水池进行设置，通过集中管道井的应用对消防与生活给水管道进行连接，同建筑用水点做好衔接处理。
在穿过人防围护结构时，需要能够做好防护阀门以及刚性防水套管的合理设置。
在作战过程当中，如供水管道、城市水源没有受到污染，则不需要对战时储水进行使用。
如需要对内水源进行建立，则需要能够做好城市、人工地下工程的同时设计。
在人防工程当中，如果使用的是自来水，同时具有内水源，则需要能够对隔断方式进行使用，以此避免水源间存在串通情况，通常情况下，高层建筑人防地下生活水池所使用的都是不锈钢水池，如在保护区域当中对水池进行设置，以此应用为具体作战当中的饮用水，在此情况下，水池补水进水管道则需要能够从人防围护结构侧壁穿过，做好对应设备的安装。

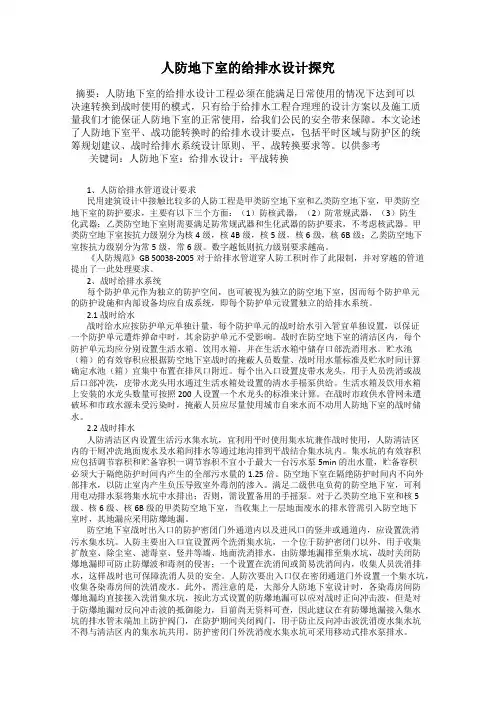

人防地下室的给排水设计探究
人防地下室的给排水设计探究摘要：人防地下室的给排水设计工程必须在能满足日常使用的情况下达到可以决速转换到战时使用的模式，只有给于给排水工程合理理的设计方案以及施工质量我们才能保证人防地下室的正常使用，给我们公民的安全带来保障。
本文论述了人防地下室平、战功能转换时的给排水设计要点，包括平时区域与防护区的统筹规划建议、战时给排水系统设计原则、平、战转换要求等。
以供参考关键词：人防地下室：给排水设计：平战转换1、人防给排水管道设计要求民用建筑设计中接触比较多的人防工程是甲类防空地下室和乙类防空地下室，甲类防空地下室的防护要求，主要有以下三个方面：（1）防核武器，（2）防常规武器，（3）防生化武器；乙类防空地下室则需要满足防常规武器和生化武器的防护要求，不考虑核武器。
甲类防空地下室按抗力级别分为核4级，核4B级，核5级，核6级，核6B级；乙类防空地下室按抗力级别分为常5级，常6级。
数字越低则抗力级别要求越高。
《人防规范》GB 50038-2005对于给排水管道穿人防工积时作了此限制，并对穿越的管道提出了一此处理要求。
2、战时给排水系统每个防护单元作为独立的防护空间，也可被视为独立的防空地下室，因而每个防护单元的防护设施和内部设备均应自成系统，即每个防护单元设置独立的给排水系统。
2.1战时给水战时给水应按防护单元单独计量，每个防护单元的战时给水引入管宜单独设置，以保证一个防护单元遭炸弹命中时，其余防护单元不受影响。
战时在防空地下室的清洁区内，每个防护单元均应分别设置生活水箱、饮用水箱，并在生活水箱中储存口部洗消用水。
贮水池（箱）的有效容积应根据防空地下室战时的掩蔽人员数量、战时用水量标准及贮水时间计算确定水池（箱）宜集中布置在排风口附近。
每个出入口设置皮带水龙头，用于人员洗消或战后口部冲洗，皮带水龙头用水通过生活水箱处设置的清水手摇泵供给。
生活水箱及饮用水箱上安装的水龙头数量可按照200人设置一个水龙头的标准来计算。
人防地下室给排水设计探讨
李 云
（ 天津市纳川建筑设 计有限公 司， 天津 ３０５ ） ０４ ７
摘 要 ： 民防空地下 室的设计应考虑平 、 人 战结合 ， 介绍设在 民用建筑地 下室 内的五级 、 六级设 防的人 员掩蔽防空地 下室给 水、 水、 排 消防设计 的常见作法 、 设计要 点及 需注意 的问题 。 关键词 ： 民防 空地 下室： 人 平战结Ａ； 给水设计辨 水设计； 消防设计 目前 ， 高层建筑的地下室及住宅小区地下室 ２排水设计 气大 ， 温度高 ， 疏散困难， 扑救胁 匡 。所以 ＾防消防
。
外的洗消废水排到门外的集水井 ， 门内的洗消废 形式穿过人防防护区的点 ， 少 所以方便临战转换。 水排到室内集水井。 自动喷淋灭火系统管道一般设 计在集 中管 ２ ３排水管的管材与敷设 道井中， 集中管道井布置在人防防护 区外 ， 因此 ， 防空地下室的排水管管材虚符合下列要求： 自 动喷淋灭火系统管道同给水管道—样均在侧壁 ａ穿过人防围护结构的排水管道应采用钢塑复合 穿过人防围护结构 ， 只 管或其他经过可靠防腐处理的钢管； 围护结 装防爆波阀门即可 构以内的重力排水应采用机制排水铸铁管或建筑 ４ 结 语 排水塑料管及管件；在结构底板中及以下敷设的 ａ 人防地下室是高层建筑的重要组成部分。 如 管道应采用机制 排水铸铁管或热镀锌钢管 。防空 何合理、有效地进行 ＾防设计是所有设计人员共 地下室的排水管道（ 包括通气管） 在穿过人防围护 同探讨的主题。 结构时， 该段管道应采用热镀锌钢管 ， 并应在人防 参考文献 围护结构内侧设置公称压力不小于 １ Ｐ 的铜 Ｉ 全国民用建筑工程设计技术措施一 ＪＭ ａ Ｄ ｌ 】 防空地下室． 芯闸阀。 敷设于底板的排水管道 ， 应确保其被钢筋 中国建筑标准设计研究院＇ ｏ ． ２ ９ Ｏ 混凝土包裹 。 如底板厚度不能保证。 应在管潋 隧 全国民用建筑工程设计技术措施 各 水排水． 中 空地下室室内，还需根据具体工程消防系统的复 行局部加厚。 国建筑标准设计研究院２ ０ ０ 杂程度、造价等因素综合考虑。如消防系统很复 ３消防 设 计 Ｉ】 ０ ３－ ０ ５．－ 空工 程地・ 室设计 规 范 ３ Ｂ ５ ０ ８－ ０ ． 民防 ２ ＆ 下 杂， 需穿越防空地下室的管道多， 则宜将消防水池 平时作为商场、 医院 、 旅馆 、 餐厅 展览厅、 公 放在非防护区。在—些工程中只是水池平战合用 共娱乐场所 和其他 用途的民用场所及平时作为 ＩｌＢ ５０ ８２ ０ ． － 空 工程 设计 防 火规 范Ｉｌ ４Ｇ ０９ －０ ９／民防 ． ＇ － ｓ 而水泵房不合用。平时在穿 出 水池管段 Ｅ 安装防 丙、 戊类的生产车间和物品库房等的。人防消 【１ Ｂ ５ １４ ２０ ． 民防 空工 程 施工及 验 收规 丁、 ５ Ｇ ０ ３ － ０４ 人 护阀门， 临战时关闭阀门进行转换。 对于这种做法 防给水设计应符合人民防空 工程设计防火规范的 范 本人提出是否可在平时预留法兰短管，在临战利 要求。 设有自动喷水灭火系统的 ， 其设汁应符合自 作者简介： 李￣（９ ３ ～ ， ， ： 籍贯： １８ ． ） 民族 涎 ７ 女 用法兰堵盖进行封堵 ， 这种做法更能有效封堵 ， 这 动喷水灭火系统设计规范。 河北衡水． ： 学位 硕士’ ： 职称 初级工程师， 主要研究 需和当地 ＾ 防主管部 门进行协商沟通。 人防消 防设计特点如下 ： 人防火灾特 烟 方向： 给排水。 责任编辑 ： 王明荣
人防工程给排水设计与施工常见问题探讨
人防工程给排水设计与施工常见问题探讨随着城市建设的不断发展，人防工程的建设也越来越受到重视。
在人防工程的建设中，给排水系统的设计与施工是至关重要的环节。
这一环节如果存在问题，将会给人防工程带来严重的影响。
本文将探讨人防工程给排水设计与施工中常见的问题，以期能够引起相关从业人员的重视，并提高其在此方面的工作水平。
一、设计阶段常见问题1.设计标准不符合要求在人防工程给排水设计中，设计标准是至关重要的。
如果设计标准不符合实际要求，将会给后期的施工和使用带来很大的问题。
在设计阶段，设计人员应该严格按照相关的标准进行设计，确保设计方案符合实际要求。
2.设计参数不合理给排水系统的设计参数直接关系到系统的运行效果。
如果设计参数不合理，将会导致给排水系统的功能无法发挥。
设计人员在设计过程中，应该根据具体的需求和情况，合理设置设计参数，确保给排水系统的设计合理、可行。
3.排水管道设计不合理排水管道是给排水系统的重要组成部分，其设计是否合理直接关系到系统的运行情况。
在设计排水管道时，应该综合考虑土壤情况、地形条件等因素，设计合理的排水管道走向和坡度，确保排水系统的正常运行。
4.雨水管理不足在人防工程的给排水设计中，对雨水的管理也是至关重要的。
如果雨水管理不足，将会导致雨水积聚，给人防工程带来危害。
在设计阶段，设计人员应该合理设置雨水管道、雨水篦子等设施，确保雨水能够得到合理的排放。
1.材料选用不当2.施工工艺不当在给排水系统的施工中，施工工艺的合理性直接关系到系统的使用效果。
如果施工工艺不当，将会导致系统的漏水、堵塞等问题。
施工人员在施工过程中，应该严格按照相关的工艺要求进行施工，确保施工质量符合设计要求。
3.验收不合格在施工结束后，对给排水系统进行验收是必不可少的环节。
如果验收不合格，将会给系统的使用带来很大的隐患。
在施工结束后，相关部门应该对给排水系统进行严格的验收，确保系统的使用安全可靠。
4.施工人员技术不过关人防工程给排水设计与施工是一项复杂的工程，需要设计人员和施工人员共同努力，才能确保系统的使用效果。
人防工程给排水设计与施工常见问题探讨
人防工程给排水设计与施工常见问题探讨人防工程给排水设计和施工是人防工程中的重要组成部分，对于人防工程的安全和使用具有重要意义。
在实际工程中，人防工程给排水设计和施工中存在一些常见问题，需要引起我们的重视和解决。
人防工程给排水设计中常见问题是排水系统的设计不合理。
在人防工程中，排水系统的设计是至关重要的，它直接影响着排水效果和人防设施的安全运行。
有些设计师在设计过程中存在一些问题，比如管径选择不合理、排水方向不对等。
这些问题会导致排水系统的排水效果不佳，出现积水等安全隐患。
人防工程给排水施工中常见问题是施工质量不过关。
人防工程的给排水系统是一个复杂的工程，要求施工人员具备一定的技术能力和严格的工艺操作。
一些施工单位在施工过程中存在一些问题，比如施工质量不过关、工艺操作不规范等。
这些问题会导致给排水系统的安全隐患和人防设施的使用问题。
人防工程给排水系统的维护与管理也是一个重要的问题。
在人防工程的使用过程中，排水系统需要进行定期的维护与管理，以保证其正常运行和安全使用。
由于管理部门的疏于维护或者维护不及时，导致给排水系统出现了一些问题，比如堵塞、泄漏等。
这些问题可能会引发严重的安全事故和设施损坏。
针对以上问题，我们应该采取一系列的解决措施。
在设计阶段，应该加强设计人员的专业培训，提高其设计能力和水平。
在施工阶段，要加强对施工单位的监督和管理，确保施工质量过关。
在维护管理阶段，要加强对排水系统的维护和管理，定期检查并及时处理问题。
人防工程给排水设计与施工常见问题需要引起我们的重视和解决。
只有加强设计、施工和维护管理各个环节，才能确保人防工程的排水系统运行正常、安全可靠。
人防地下室的给排水设计方法探究
人防地下室的给排水设计方法探究摘要：在对人防地下室设计的过程中，由于建筑物高度往往较高，因此人防地下室的给排水设计也就有了更大的难度。
基于此，本文针对人防地下室设计中的给排水设计展开了深入研究，同时对其设计技术中的要点进行分析，希望能够为相关工程的建设提供参考与借鉴。
关键词：人防；地下室；给排水；设计引言近几十年来，我国经济飞速发展，人们的生活水平得到了极大提高。
由于城市给人们提供了良好的经济条件和便捷的居住环境，大量的农村、乡镇居民开始向城市转移，在城市安家落户，加速了城市化进程。
部分城区人口密集，人们对城市房屋建筑的需求不断增加，城市可利用的土地有限，一定程度上增加了人防地下室的数量。
人防地下室作为城市现代化评价的重要内容，对建筑质量要求较高，其中给排水工程的设计与施工要按照国家有关政策和标准进行。
根据我国新时期的发展情况，研究人防地下室给排水设计与施工要点，对于解决人防地下室给排水问题具有重要意义。
1给排水设计的重要性我国淡水资源缺乏是一项长期以来需要面对的问题。
社会在不断发展，因此人们的用水量也在不断增加，在日常生活中，由于用水习惯不良，导致很多行业没有节约用水习惯，促使我国淡水资源更加短缺。
但是，随着科学技术发展与人类生活水平的提升，人们对保护资源、节约环境也有所重视。
人们对节约用水有了正确观念，了解到节约用水的价值和重要性。
通过采用科学的方法，强化节约用水，使我国淡水资源的供应压力有所降低。
人们逐渐关注城市建筑中水资源浪费问题，在建筑行业中，不可缺少的部分是给排水系统，一般的给排水系统主要包含生活排水系统和生活给水系统，可以使人们正常用水得到保障，排水系统主要是将废水、雨水等废弃用水排出，使环境得到维护。
人们生活水平的提升，对住房质量有了更高要求，人们不仅关注的楼房的地理位置及价格，同时对于房屋内部的基础设施以及质量也逐渐关注。
这其中就包含合理设计给排水系统方面内容，对住户生存质量有严重影响，因此合理的给排水系统设计，有利于日后的维修与管理，满足居民日常需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人防地下室生活给水泵房给排水设计与探讨作者：白晓峰关维
来源：《科技资讯》2011年第06期
摘要:论述了人防地下室生活给水泵房设计中重点考虑的几个方面:生活水箱的设计、水泵的选择、泵房的防噪减震等,指出人防地下室生活给水泵房设计需从技术可行、经济合理以及工程实际综合考虑设计。
关键词:生活水泵房设计技术可行工程实际
中图分类号:TU961 文献标识码:A 文章编号:1672-3791(2011)02(c)-0069-01
随着我国国民经济的持续稳定发展,城市化建设进程脚步的加快,集住宅、办公、商务、会所为一体的大型高层住宅小区日渐增多。
作为小区建设主要的基础配套工程之一的生活给水泵房工程,在满足开发商要求控制投资成本的同时,工程设计不仅要满足各种设计规范及手册、给水总体规划,而且要适应小区发展建设的新形势、新要求,越来越多的生活给水泵房被设置在人防地下室内,这也为从事本专业的设计人员带来了新的设计理念。
本文就人防地下室生活给水泵房设计的几个重点方面进行了分析和探讨。
1 生活水箱
作为高层建筑人防地下室生活给水泵房,需要考虑满足园区居民生活、绿化、浇洒道路等用水要求,生活水箱则必须有足够的容量保障上述用水的可靠,安全。
水箱有效容积的计算可参考当地行业标准,一般考虑最高日用水量的20%～30%。
1.1 生活水箱的设计
设计生活水箱应注意以下几个问题。
（1)水箱的尺寸基本以0.5m的倍数量取;(2)水箱需设置水箱基础,防止水箱被腐蚀;(3）水箱上方需有足够的空间以保证检修人员可以正常检修操作;（4）水箱中需设置液位计,及时测量高、低水位;（5）水箱中需设置浮球阀,控制进水水位;（6）水箱中需设置溢流管,防止浮球阀出现问题时,可以及时排除水箱中多余的进水;（7）水箱中需设置放空管,检修或者清洗水箱时用来放空水箱;（8）水箱顶设置检修孔,尺寸以方便检修人员进出即可;（9）水箱内、外设置爬梯。
1.2 水泵的引水方式
根据规范要求启动快的大型水泵,宜采用自灌充水,而非自灌充水离心泵,引水时间不超过
5min。
非自灌式即为吸入式,当水泵处于吸入式工作时,在启动前必须引水,引水方法分为2类[1]如下。
(1）吸水管带有底阀。
①人工引水:水从引水孔灌入泵内,同时开启排气阀;②压水管引水:现行泵房设计中压水管路上均安装止回阀且水压较大,此时不可从压水管直接引水,则需在止回阀后的压水总管上安装引水管,引水管上加设一个闸阀,引水时开启闸阀,充满吸水管路及泵壳后可关闭阀门。
（2）吸水管不带有底阀。
①真空引水:该方法利用真空泵将吸水管路吸真空,大气压力将水箱中水送入吸水管路,在大、中型泵站中应用较普遍,对于地下人防给水泵房应用较少。
②水射器引水:该方法利用压力水通过水射器喷嘴处产生高速水流,在水射器进口处形成真空,将吸水管内空气排走。
水射器引水效率低,需供给大量高压水,因此,泵房中使用较少。
1.3 水泵的取水方式
（1）每台生活水泵均有独立的吸水管、出水管,吸水管直接从水箱内吸水,此种方式缺点是一旦吸水管上的某个管段出现故障,直接影响水泵的正常运行。
（2）水箱间设置吸水干管。
每个水箱至少有一根吸水支管与吸水干管相连,每根支管上设置阀门。
吸水干管的流速可以适当偏低,以减少水流水头损失。
2 水泵的选择[2]
水泵的正确选择不仅需要考虑水泵特性曲线,还要考虑管道系统特性曲线,这样,所选水泵才不致于太大,选泵时要注意以下几点。
（1）不能片面考虑单台泵高效率运行,要兼顾到水泵机组运行的整体效果。
尽量选用大功率水泵,减少工作泵台数。
大功率水泵的效率高,有助于节能。
（2）为保证并联水泵常年在高效区运行,并联工作水泵台数不宜超过3台。
如果要使某台水泵既要单独运行又要并联运行,则在选泵应注意使每台水泵并联时的工况点尽量接近高效段的左边界。
这样,当单泵运行时,工况点右移,仍可以处在高效段内,使整个工况变化范围内运行效率较高。
（3）管路特性曲线与并联水泵Q—H曲线交点的效率不得超出高效区,以保证水泵工作的平稳过滤。
（4）水泵组合为调速水泵与定速水泵时,通常设调速水泵为常开泵,定速水泵为梯级调速泵。
调速水泵最大范围不应超过75%～100%,以免水泵运行效率大幅度下降,调速水泵机组安装高度应按全速运行状态来考虑。
3 水泵的防噪减震[2]
（1）选择低转速、低噪音水泵,从源头减少噪音。
（2）水泵机组采用变频调速控制,使水泵的瞬间启停变为缓慢的加速和减速,以减少水泵的猛然启停而减少水泵的瞬间启停泵噪声。
（3）水泵出水管上的止回阀应采用缓闭消音止回阀,以减少水泵止回阀可能引起的水锤噪声。
（4）水泵基座上应按计算做橡胶隔振器或橡胶隔振垫,以减少水泵振动向混凝土基础的传播。
（5）水泵的出口和吸水管上应装橡胶软接头,以减少水泵运转噪音和振动通过钢管固体传声。
（6）泵房中管道的吊架应做弹性减振吊架,管道吊架和托架上的金属管卡与管道的接触部位加橡胶隔音减振。
（7）合理布置管道。
水泵进出水管,立式水泵有0℃、90℃、180℃、270℃四种布置方式。
在进出水管是180℃时,位于水泵基座下的四个支承点的隔振元件受力基本均等,压缩量相同,对隔振最有利。
合理的做法是立式水管必须强调管道一侧进一侧出的180℃布置方式。
卧式水泵有水平进,竖向出的管道布置方式。
尽量缩短吸水管长度,减少管道重量,减少管道荷载对隔振的影响,吸水管上可曲挠橡胶接头应尽可能靠近水泵设置。
4 泵房内排水
集水坑内污水主要来自水泵漏失水、水箱溢流管流出水,放空管放空水及在意外情况下流到地面及集水沟内的水。
污水泵在启动状态下,可及时将坑内污水排到泵房外,以保证饮用水免受污染及泵房内的环境卫生。
污水泵需要保证设置两台,一用一备,避免在发生意外时泵房被淹。
5 结语
人防地下室给水泵房是建筑给水设计中核心部分,是一个典型工程理论和工程实践相结合的过程,在遵守设计规范要求的同时,也要结合工程实际情况,因地制宜,达到工程技术可行和经济合理的要求。
参考文献
[1]蒋乃昌.水泵及水泵站[M].北京:中国建筑工业出版社,1998.
[2]张友琳.高层建筑地下消防水泵房给排水设计探讨[J].消费科学与技术,2006,25(3).。
