铸造工艺具体分析与介绍
铸造工艺

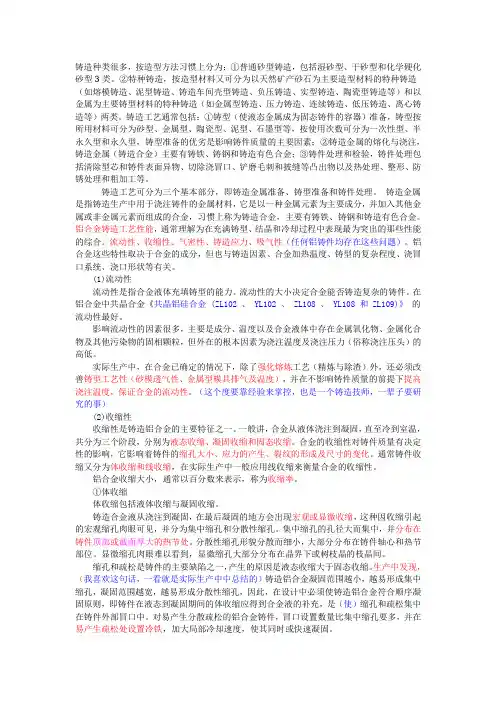

铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。
②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。
铸造工艺通常包括：①铸型（使液态金属成为固态铸件的容器）准备，铸型按所用材料可分为砂型、金属型、陶瓷型、泥型、石墨型等，按使用次数可分为一次性型、半永久型和永久型，铸型准备的优劣是影响铸件质量的主要因素；②铸造金属的熔化与浇注，铸造金属（铸造合金）主要有铸铁、铸钢和铸造有色合金；③铸件处理和检验，铸件处理包括清除型芯和铸件表面异物、切除浇冒口、铲磨毛刺和披缝等凸出物以及热处理、整形、防锈处理和粗加工等。
铸造工艺可分为三个基本部分，即铸造金属准备、铸型准备和铸件处理。
铸造金属是指铸造生产中用于浇注铸件的金属材料，它是以一种金属元素为主要成分，并加入其他金属或非金属元素而组成的合金，习惯上称为铸造合金，主要有铸铁、铸钢和铸造有色合金。
铝合金铸造工艺性能，通常理解为在充满铸型、结晶和冷却过程中表现最为突出的那些性能的综合。
流动性、收缩性、气密性、铸造应力、吸气性（任何铝铸件均存在这些问题）。
铝合金这些特性取决于合金的成分，但也与铸造因素、合金加热温度、铸型的复杂程度、浇冒口系统、浇口形状等有关。
(1)流动性流动性是指合金液体充填铸型的能力。
流动性的大小决定合金能否铸造复杂的铸件。
在铝合金中共晶合金《共晶铝硅合金 (ZL102 、 YL102 、 ZL108 、 YL108 和 ZL109)》的流动性最好。
影响流动性的因素很多，主要是成分、温度以及合金液体中存在金属氧化物、金属化合物及其他污染物的固相颗粒，但外在的根本因素为浇注温度及浇注压力（俗称浇注压头）的高低。
实际生产中，在合金已确定的情况下，除了强化熔炼工艺（精炼与除渣）外，还必须改善铸型工艺性（砂模透气性、金属型模具排气及温度），并在不影响铸件质量的前提下提高浇注温度，保证合金的流动性。
铸造工艺学
一、名词解释1.铸造工艺设计：对于某一个铸件，编制出其铸造生产工艺过程的技术文件就是铸造工艺设计。
2.零件结构铸造工艺性：指零件的结构应符合铸造生产的要求，易于保证铸件品质、简化铸造工艺过程和降低成本。
3.芯头：指伸出铸件以外不与金属接触的砂芯部分。
4.分型面：指两半铸型相互接触的表面。
5.工艺补正量：因工艺需要在铸件相应非加工面上增加的金属层厚度称为工艺补正量。
6.反变形量：为了解决挠曲变形问题，在制造模样时，按铸件可能产生变形的相反方向做出反变形模样，这种在模样上做出的预变形量称为反变形量。
7.分芯负数：在砂芯的分开面处，将砂芯尺寸减去间隙尺寸，被减去的尺寸称为分芯负数。
8.起模斜度：为了方便起模，在模样、芯盒的出模方向留有一定斜度，以免损坏砂型或砂芯，这个斜度称为起模斜度。
9.分型负数：为了保证铸件尺寸精确，在拟定工艺时，为抵消铸件在分型面部位的增厚，在模样上相应减去的尺寸，称为分型负数。
10.砂芯负数：为了保证铸件尺寸准确，将芯盒的长、宽尺寸减去一定量，这个被减去的尺寸称为砂芯负数。
11.缩孔：铸件在凝固过程中，由于合金的液态收缩和凝固收缩，在铸件最后凝固的部位若得不到金属液的补偿，则会容易出现孔洞，称为缩孔。
12.缩松：铸件内分散在某区域的细小缩孔通常称为缩松。
13.冒口：在铸型内专门设置的储存金属液的空腔，在铸件形成时补给金属液。
（习惯上把冒口所铸成的金属实体也称为冒口）14.浇注时间：液态金属从开始进入铸型到充满铸型所经历的时间叫浇注时间。
15.冷铁：为增加铸件局部冷却速度，在型腔内部及工作表面安放的金属块称为冷铁。
16.活块：模样上妨碍起模的部分设计分割成活动的，这种活动而又可拆卸的部分叫做活块。
17.砂箱：砂箱是铸造车间造型所必须的工艺装备，是构成铸型的一部分，其作用是制造和运输砂型。
18.芯盒：芯盒是是制造砂芯专用的工艺装备，其尺寸精度和结构合理与否，将在很大程度上影响砂芯的质量和造芯效率。
铸造工艺具体分析与介绍汇总
铸造工艺具体分析与介绍1．铸造铸造还可按金属液的浇注工艺分为重力铸造和压力铸造。
重力铸造是指金属液在地球重力作用下注入铸型的工艺，也称浇铸。
广义的重力铸造包括砂型浇铸、金属型浇铸、熔模铸造，泥模铸造等；窄义的重力铸造专指金属型浇铸。
压力铸造是指金属液在其他外力（不含重力）作用下注入铸型的工艺。
广义的压力铸造包括压铸机的压力铸造和真空铸造、低压铸造、离心铸造等；窄义的压力铸造专指压铸机的金属型压力铸造，简称压铸。
这几种铸造工艺是目前有色金属铸造中最常用的、也是相对价格最低的。
2．砂型铸造砂型铸造是一种以砂作为主要造型材料，制作铸型的传统铸造工艺。
砂型一般采用重力铸造，有特殊要求时也可采用低压铸造、离心铸造等工艺。
砂型铸造的适应性很广，小件、大件，简单件、复杂件，单件、大批量都可采用。
砂型铸造用的模具，以前多用木材制作，通称木模。
旭东精密铸件厂为改变木模易变形、易损坏等弊病，除单件生产的砂型铸件外，全部改为尺寸精度较高，并且使用寿命较长的铝合金模具或树脂模具。
虽然价格有所提高，但仍比金属型铸造用的模具便宜得多，在小批量及大件生产中，价格优势尤为突出。
此外，砂型比金属型耐火度更高，因而如铜合金和黑色金属等熔点较高的材料也多采用这种工艺。
但是，砂型铸造也有一些不足之处：因为每个砂质铸型只能浇注一次，获得铸件后铸型即损坏，必须重新造型，所以砂型铸造的生产效率较低；又因为砂的整体性质软而多孔，所以砂型铸造的铸件尺寸精度较低，表面也较粗糙。
不过，旭东精密铸件厂集多年的技术积累，已大大改善了砂型铸件的表面状况，其抛丸后的效果可与金属型铸件媲美。
3．金属型铸造是用耐热合金钢制作铸造用中空铸型模具的现代工艺。
金属型既可采用重力铸造，也可采用压力铸造。
金属型的铸型模具能反复多次使用，每浇注一次金属液，就获得一次铸件，寿命很长，生产效率很高。
金属型的铸件不但尺寸精度好，表面光洁，而且在浇注相同金属液的情况下，其铸件强度要比砂型的更高，更不容易损坏。
铸造工艺方案及工艺图示例解析
16
轴座铸件的一型两铸方案
3＃型芯是悬臂型芯，其型芯头的长度较长。大批生产时， 还可考虑一箱中同时铸造两件的方案(图1-49)，使悬臂型 芯成为挑担型芯，这样可使芯头长度缩短，且下芯定位简 便，成本更低。
17
C6140车床进给箱体
18
1．分型面的选择
方案Ⅰ 分型面在轴孔的中心线上。此时凸台A因距分型面 较近，又处于上箱，若采用活块、型砂易脱落，故只能 用型芯来形成，但槽C用型芯或活块均可制出。本方案的 主要优点是便于铸出九个轴孔，铸后飞翅少，便于清理。 同时，下芯头尺寸较大，型芯稳定性好，不易产生偏芯 缺陷。其主要缺点是型芯数量较多。 方案Ⅱ 从基准面D分型，铸件绝大部分位于下箱。此时， 凸台A不妨碍起模，但凸台E和槽C妨碍起模，也需用活块 或型芯来克服。其缺点是轴孔难以直接铸出。若铸出轴 孔，因无法制出型芯头，必须加大型芯与型壁的间隙， 使飞翅的清理工作量加大。 方案Ⅲ 从B面分型，即铸件全部置于下箱。其优点是铸件 不会产生错型缺陷。同时，铸件最薄处在铸型下部，金 属液易于填充。缺点是凸台E、A和槽C都需采用活块或型 芯，而内腔型芯上大下小、稳定性差；若铸出轴孔，则 其缺点与方案Ⅱ同。
20
2．铸造工艺图
分型面确定之后， 便可依据有关资料 绘制铸造工艺图。 图2—42为采用分 型方案Ⅰ时的铸造 工艺图。由于本书 省略了其它视图， 故组装而成的型腔 大型芯的细节图中 未能示出。
21
铸造工艺设计实例4
图示是支承轮铸造工艺图。材料
HT200，铸件质量约19 kg，轮廓
尺寸φ300 mm×100 mm，生产批 量为单件。 （1）从图纸上可以看出，该铸件 外形结构为旋转体，辐板下有三 根加强肋并与φ40孔形成六等分均 布，外形较为简单。主要壁厚为
压缩机零件铸造工艺分析与研究
压缩机零件铸造工艺分析与研究随着现代机械工业的不断发展，压缩机在工业、交通、农业、民用等诸多领域得到了广泛应用并发挥着重要作用。
作为压缩机中的核心部件之一，其零部件铸造工艺对压缩机的性能和质量具有非常重要的影响。
因此，对压缩机零部件的铸造工艺进行分析和研究具有十分重要的意义。
一、压缩机零部件的材质选择了解压缩机零部件的材质选择，对于选择合适的铸造工艺来说是至关重要的。
压缩机零部件主要包括压缩机壳体、气缸、曲轴、连杆、活塞、阀门等。
常用的材质有铸铁、钢、铜、铝合金等。
1、铸铁：铸铁通常用于制造压缩机壳体和气缸等零部件。
铸铁的机械性能稳定可靠，且硬度高、耐磨性好，同时铸造工艺成熟、容易加工，成本相对较低，是制造压缩机零部件的重要材料。
2、钢：钢材具有高强度、高刚性、耐磨性、耐腐蚀等优点。
通常用于制造压缩机的曲轴、连杆等关键零部件。
钢材成本相对较高，加工难度相对铸铁增加，但其机械性能优异，能够满足一些高性能要求的压缩机使用。
3、铜：铜材具有导电性能好、导热性能良好、抗氧化性好等特点。
在制造压缩机阀门、线圈等零部件方面使用较为广泛。
4、铝合金：铝合金具有比重轻、强度高、良好的耐腐蚀性能等特点，在制造压缩机的小型零部件、外壳等方面，往往会选择使用铝合金。
二、常用的压缩机零部件铸造工艺压缩机零部件的制造一般通过铸造工艺完成，常见的压缩机零部件铸造工艺有几种：1、砂型铸造：砂型铸造是常用的铸造工艺之一，其流程简单，而且成本低。
在砂模铸造方面，常见的技术有石膏砂芯、石墨砂芯、无碱玻璃砂等砂芯技术。
这种铸造工艺可以非常精确地制造出零部件，同时可以适应多种材质。
2、失重铸造：失重铸造也是一种常见的铸造工艺，它利用熔模的特性，使得工件具有较高精度和表面质量优异的特点。
钢、不锈钢零部件的铸造，往往采用失重铸造方法，是一种适应性非常广泛的铸造工艺。
3、压铸：压铸是一种高效率、高产量、低浪费的铸造工艺，常用于制造小型精密零部件，如压缩机的阀门、泵体和飞轮等零部件。
铸造工艺设计说明书
铸造工艺设计说明书一、引言铸造工艺设计是针对特定铸件的生产过程进行规划和安排的过程。
本文旨在详细介绍铸造工艺设计的内容，确保读者能够全面理解并掌握该过程的要点。
二、铸造工艺设计的目标铸造工艺设计的目标是实现高质量的铸件生产。
具体而言，主要包括以下几个方面：1. 确定适宜的材料：根据铸件的要求和使用环境，选择合适的铸造材料，确保其具备良好的机械性能和耐腐蚀性能。
2. 设计合理的结构：在铸造工艺设计中，需要考虑到铸件的结构特点，合理设计铸件的形状和尺寸，以确保在铸造过程中易于铸造和冷却。
3. 确定适宜的工艺参数：通过合理选择浇注温度、保温时间、浇注速度等工艺参数，以确保铸件的成形质量。
4. 确保铸件的表面质量：通过采用适当的除砂、除气和清洁工艺，确保铸件表面的光洁度和平整度符合要求。
三、铸造工艺设计的步骤铸造工艺设计的步骤可以分为以下几个阶段：1. 铸件设计分析：在铸造工艺设计之前，需要对铸件的结构和形状进行分析。
通过对铸件进行结构强度分析、模具结构分析以及热力学分析等，确定铸造工艺的基本要求和技术指标。
2. 模具设计：根据铸件的形状和尺寸要求，进行模具设计。
包括模具的整体结构设计、分型面设计、模腔和冷却系统的设计等。
3. 工艺参数确定：根据铸件的特点和模具设计，确定适宜的浇注温度、浇注速度、保温时间等工艺参数。
这些参数对于保证铸件成形质量和提高生产效率具有重要作用。
4. 检验和调整：在铸造工艺设计结束后，需要进行试验验证和工艺调整。
通过对铸件进行质量检验，查找潜在问题并进行相应的调整，以确保最终生产的铸件质量达到要求。
四、铸造工艺设计的注意事项在铸造工艺设计的过程中，需要特别注意以下几个方面：1. 材料特性：铸造工艺设计需要充分了解所选材料的特性和性能，确保其适用于特定的铸件要求。
同时，需要根据材料的熔化温度和流动性，合理选择浇注温度和浇注系统。
2. 模具设计：模具设计需要兼顾铸件的结构特点和生产效率。
铸造厂生产流程-概述说明以及解释
铸造厂生产流程-概述说明以及解释1.引言1.1 概述铸造厂生产流程是指通过将熔化的金属或合金注入到预先制作好的模具中，经过一系列的工艺步骤，最终形成所需的铸件产品的过程。
铸造作为一种传统的金属加工方法，具有历史悠久且广泛应用的特点。
在现代工业领域，铸造厂的生产流程被广泛应用于各个行业，如汽车、航空航天、机械制造等领域。
铸造厂生产流程主要包括铸造模具制作、熔炼与浇铸、铸件清理与处理、检验与质量控制以及成品加工与包装等几个关键环节。
在铸造模具制作阶段，首先需要根据产品的要求设计和制作合适的模具，以保证最终铸件的尺寸和形状的精度。
然后，在熔炼与浇铸阶段，通过高温将所需金属或合金材料熔化，并将熔化的金属倾入到预先准备好的模具中，待其冷却凝固后，得到所需的铸件产品。
接下来，在铸件清理与处理阶段，需要对铸件进行清理和修整，主要是去除铸件表面的氧化皮、砂粒等杂质，并进行必要的焊接、切割或修补工作，以确保铸件的质量和完整性。
紧接着，在检验与质量控制阶段，对铸件进行各项质量检测和控制，以确保铸件的尺寸、组织结构、力学性能等达到设计要求。
最后，在成品加工与包装阶段，通过进一步的机械加工、表面处理等工艺，将铸件加工成最终的成品，并进行包装和标识。
铸造厂生产流程的概述如上所述，每个环节都扮演着重要的角色，相互配合，确保了最终产品的质量和性能。
随着科技的发展，铸造厂生产流程也在不断改进和创新，以适应不同行业对精度、质量和效率的要求。
未来，随着新材料技术和制造工艺的发展，铸造厂生产流程将会更加智能化、自动化和高效化，为各个行业带来更多的创新和发展机遇。
1.2 文章结构本文从五个主要方面阐述了铸造厂的生产流程，包括铸造厂生产流程概述、铸造模具制作、熔炼与浇铸、铸件清理与处理、检验与质量控制以及成品加工与包装。
通过引言的概述和目的部分，读者将了解到本文的主要内容和研究目标。
接下来，将详细介绍每个方面的流程与步骤。
在2.1节中，将对铸造厂生产流程进行整体概述，包括原材料的准备、生产线的布置以及主要工序的顺序。
铸造工艺的名词解释
铸造工艺的名词解释铸造工艺是一种利用熔融金属或其他可熔融材料，在特定的模具中进行凝固形成固体制品的制造技术。
在工业生产中，铸造工艺被广泛应用于制造各种铸件，从大型机器零部件到小型日常用品。
以下将对铸造工艺的一些关键名词进行解释，以加深对这一领域的了解。
1. 熔炼熔炼是将金属或合金材料加热至其熔点并保持在液态状态的过程。
这一阶段的关键是控制温度和合金成分，以确保熔融金属的质量符合规定要求。
2. 模具设计模具设计是铸造工艺中至关重要的一环。
模具是用于装入熔融金属并形成所需形状的工具。
模具设计必须考虑到铸件的复杂度、结构、冷却系统和产量等方面的要求。
3. 塑性变形在铸造工艺中，金属经过塑性变形来适应模具的形状，并且形成铸件的外形。
塑性变形可以采用手工或机械手段进行，其中包括挤压、压制和切割等技术。
4. 凝固凝固阶段是将熔融金属由液态转变为固态的过程。
当熔融金属冷却至其熔点以下时，原子和分子开始重新排列，形成晶体结构。
这个过程中凝固速率对于铸件质量和性能至关重要。
5. 清除毛刺和缺陷修复铸造完成后，常常会出现一些缺陷和毛刺。
这些缺陷和毛刺需要通过机械手段或其他特定过程进行修复和去除，以确保铸件的最终质量和外观。
6. 热处理热处理是一种通过加热和冷却熔融金属来改变其组织和性能的工艺。
通过控制热处理的温度、保温时间和冷却速率，可以使铸件具有所需的物理和机械性能。
7. 机械加工铸造工艺产生的铸件通常需要进行机械加工，以达到最终的尺寸和形状要求。
机械加工包括铣削、车削、钻孔和切削等工艺。
8. 铸造质量控制铸造质量控制是铸造工艺中非常重要的一环。
通过采取合适的措施，如严格控制熔炼、模具设计和工艺参数等，可以减少铸造缺陷，并提高铸件的质量和可靠性。
9. 环境保护铸造工艺涉及到一些环境问题，如废水、废气和固体废弃物的处理。
为了保护环境，铸造企业需要合理处理废弃物，采取适当的环境保护措施。
以上是铸造工艺中一些重要名词的简要解释。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸造工艺具体分析与介绍1．铸造铸造还可按金属液的浇注工艺分为重力铸造和压力铸造。
重力铸造是指金属液在地球重力作用下注入铸型的工艺，也称浇铸。
广义的重力铸造包括砂型浇铸、金属型浇铸、熔模铸造，泥模铸造等；窄义的重力铸造专指金属型浇铸。
压力铸造是指金属液在其他外力（不含重力）作用下注入铸型的工艺。
广义的压力铸造包括压铸机的压力铸造和真空铸造、低压铸造、离心铸造等；窄义的压力铸造专指压铸机的金属型压力铸造，简称压铸。
这几种铸造工艺是目前有色金属铸造中最常用的、也是相对价格最低的。
2．砂型铸造砂型铸造是一种以砂作为主要造型材料，制作铸型的传统铸造工艺。
砂型一般采用重力铸造，有特殊要求时也可采用低压铸造、离心铸造等工艺。
砂型铸造的适应性很广，小件、大件，简单件、复杂件，单件、大批量都可采用。
砂型铸造用的模具，以前多用木材制作，通称木模。
旭东精密铸件厂为改变木模易变形、易损坏等弊病，除单件生产的砂型铸件外，全部改为尺寸精度较高，并且使用寿命较长的铝合金模具或树脂模具。
虽然价格有所提高，但仍比金属型铸造用的模具便宜得多，在小批量及大件生产中，价格优势尤为突出。
此外，砂型比金属型耐火度更高，因而如铜合金和黑色金属等熔点较高的材料也多采用这种工艺。
但是，砂型铸造也有一些不足之处：因为每个砂质铸型只能浇注一次，获得铸件后铸型即损坏，必须重新造型，所以砂型铸造的生产效率较低；又因为砂的整体性质软而多孔，所以砂型铸造的铸件尺寸精度较低，表面也较粗糙。
不过，旭东精密铸件厂集多年的技术积累，已大大改善了砂型铸件的表面状况，其抛丸后的效果可与金属型铸件媲美。
3．金属型铸造是用耐热合金钢制作铸造用中空铸型模具的现代工艺。
金属型既可采用重力铸造，也可采用压力铸造。
金属型的铸型模具能反复多次使用，每浇注一次金属液，就获得一次铸件，寿命很长，生产效率很高。
金属型的铸件不但尺寸精度好，表面光洁，而且在浇注相同金属液的情况下，其铸件强度要比砂型的更高，更不容易损坏。
因此，在大批量生产有色金属的中、小铸件时，只要铸件材料的熔点不过高，一般都优先选用金属型铸造。
但是，金属型铸造也有一些不足之处：因为耐热合金钢和在它上面做出中空型腔的加工都比较昂贵，所以金属型的模具费用不菲，不过总体和压铸模具费用比起来则便宜多了。
对小批量生产而言，分摊到每件产品上的模具费用明显过高，一般不易接受。
又因为金属型的模具受模具材料尺寸和型腔加工设备、铸造设备能力的限制，所以对特别大的铸件也显得无能为力。
因而在小批量及大件生产中，很少使用金属型铸造。
此外，金属型模具虽然采用了耐热合金钢，但耐热能力仍有限，一般多用于铝合金、锌合金、镁合金的铸造，在铜合金铸造中已较少应用，而用于黑色金属铸造就更少了。
旭东精密铸件厂的金属型模具全部是自行设计、自行制造，因而能更及时地为客户提供价廉、适用的优质模具。
4．压铸压铸是在压铸机上进行的金属型压力铸造，是目前生产效率最高的铸造工艺。
压铸机分为热室压铸机和冷室压铸机两类。
热室压铸机自动化程度高，材料损耗少，生产效率比冷室压铸机更高，但受机件耐热能力的制约，目前还只能用于锌合金、镁合金等低熔点材料的铸件生产。
当今广泛使用的铝合金压铸件，由于熔点较高，只能在冷室压铸机上生产。
压铸的主要特点是金属液在高压、高速下充填型腔，并在高压下成形、凝固，压铸件的不足之处是：因为金属液在高压、高速下充填型腔的过程中，不可避免地把型腔中的空气夹裹在铸件内部，形成皮下气孔，所以铝合金压铸件不宜热处理，锌合金压铸件不宜表面喷塑（但可喷漆）。
否则，铸件内部气孔在作上述处理加热时，将遇热膨胀而致使铸件变形或鼓泡。
此外，压铸件的机械切削加工余量也应取得小一些，一般在0.5mm左右，既可减轻铸件重量、减少切削加工量以降低成本，又可避免穿透表面致密层，露出皮下气孔，造成工件报废。
消失模简介消失模铸造（又称实型铸造）是用泡沫塑料（EPS 、STMMA或EPMMA）高分子材料制作成为与要生产铸造的零件结构、尺寸完全一样的实型模具，经过浸涂耐火涂料（起强化、光洁、透气作用）并烘干后，埋在干石英砂中经三维振动造型，浇铸造型砂箱在负压状态下浇入熔化的金属液，使高分子材料模型受热气化抽出，进而被液体金属取代冷却凝固后形成的一次性成型铸造新工艺生产铸件的新型铸造方法。
对于消失模铸造有多种不同的叫法，国内主要的叫法还有“干砂实型铸造”“负压实型铸造”，简称EPS 铸造。
国外的叫法主要有：lost foam process ( USA ) 、policast process ( Italy ) 等。
与传统铸造技术相比，消失模铸造技术具有无与伦比的优势，被国内外铸造界称为“21世纪的铸造技术”和“铸造工业的绿色革命”。
消失模铸造有下列特点：1、铸件质量好，成本低；2、材质不限，大小皆宜；3、精度高、表面光洁、减少清理、节省机加；4、内部缺陷大大减少，铸件组织致密； 5、可实现大规模、大批量生产；6、适用于相同铸件的大批量生产铸造；7、适用于人工操作与自动化流水线生产运行控制；8、生产线的生产状态符合环保技术参数指标要求；8、可以大大改善铸造生产线的工作环境与生产条件、降低劳动强度、减少能源消耗。
消失模铸造工艺简介：1，泡塑珠粒的选用：消失模铸造专用的泡沫珠粒有三种。
①可发性聚苯乙烯树脂珠粒（简称EPS）；②可发性甲基丙烯酸甲脂与苯乙烯共聚树脂珠粒（简称STMMA）；③可发性聚甲基丙烯酸甲脂树脂珠粒（简称EPMMA）。
常用可发性聚苯乙烯树脂珠粒（EPS），用于铸造有色金属、灰铁及一般钢铸。
珠粒特点：半透明珠粒，预发泡倍数40~60，粒径为0.18~0.80亳米（6种尺寸），一般选用的原始珠粒的粒径小于或等于铸件的最小壁厚的1/9 ~ 1/10。
2，模型制作：有两种情况：◎由泡塑珠粒制作：予发泡——熟化——发泡成型——冷却出模①予发泡EPS珠粒在加入模具前，要先进行予发泡，以使珠粒膨胀到一定尺寸。
予发泡过程决定了模型的密度、尺寸稳定性及精度，是关键环节之一。
适用于EPS珠粒予发泡的方法有三种：热水予发泡、蒸汽予发泡和真空予发泡。
真空予发泡的珠粒发泡率高，珠粒干燥，应用较多。
②熟化经予发泡的EPS珠粒放置在干燥、通风的料仓中一定时间。
以便使珠粒泡孔内外界压力平衡，使珠粒具有弹性和再膨胀能力，除去珠粒表面的水分。
熟化时间在8~48小时。
③发泡成型将予发泡且熟化的EPS珠粒填充到金属模具的型腔内，加热，使珠粒再次膨胀，填满珠粒间的空隙，并使珠粒间相互融合，形成平滑表面，即模型。
出模前必须进行冷却，使模型降温至软化温度以下，模型硬化定形后，才能出模。
出模后还应有模型干燥及尺寸稳定的时间。
设备有蒸缸及自动成形的成型机两种。
◎由泡塑板材制作：泡塑板材——电阻丝切割——粘结——模型对简单模型，可利用电阻丝切割装置，将泡塑板材切割成所需的模型。
对复杂模型，首先用电阻丝切割装置，将模型分割成几个部分，然后进行粘，使之成为整体模型。
3，模型组合成簇：是将自行加工好（或外购）的泡塑模型与浇冒口模型组合粘结在一起，形成模型簇，这种组合有时在涂料前进行，有时在涂层制备后埋箱造型时进行。
是消失模（实型）铸造不可缺少的一道工序。
目前使用的粘结材料：橡胶乳液、树脂溶剂和热熔胶及胶带纸。
4，模型涂层：实型铸造泡塑模型表面必需涂一层一定厚度的涂料，形成铸型内壳。
其涂层的作用是为了提高EPS模型的强度和刚度，提高模型表面抗型砂冲刷能力，防止加砂过程中模型表面破损及振动造型及负压定型时模型的变形，确保铸件的尺寸精度。
外购的消失模铸造专用涂料,在涂料搅拌机内加水搅拌,使其得到合适的粘度。
搅拌后的涂料放入容器内,用浸、刷、淋和喷的方法将模型组涂覆。
一般涂两遍，使涂层厚度为0.5 ~ 2mm。
据铸件合金种类、结构形状及尺寸大小不同选定。
涂层在40~50℃下烘干。
5，振动造型：我们介绍常用的一种造型方法（两种方法之一）。
其工序包括如下工序：砂床制备——放置EPS模型——填砂——密封定型①砂床制备将带有抽气室的砂箱放在振动台上，并卡紧。
底部放入一定厚度的底砂（一般砂床厚度在50~100mm以上），振动紧实。
型砂为无粘结剂、无填加物、不含水的干石英砂。
黑色金属温度高，可选用较粗的砂，铝合金采用较细砂子。
型砂经处理后要反复使用。
砂箱为单面开口、设有抽气室或抽气管、起吊或行走机构的砂箱。
②放置EPS模型振实后，其上据工艺要求放置EPS模型组，并培砂固定。
③填砂加入干砂（几种加砂方法），同时施以振动（X、Y、Z三个方向），时间一般为30~60秒，使型砂充满模型的各个部位，且使型砂的堆积密度增加。
④密封定型砂箱表面用塑料薄膜密封，用真空泵将砂箱内抽成一定真空，靠大气压力与铸型内压力之差将砂粒“粘结”在一起，维持铸型浇注过程不崩散，称之为“负压定型。
较为常用。
6，浇注置换EPS模型一般80℃左右软化，420~480℃时分解。
分解产物有气体、液体及固体三部分。
热分解温度不同，三者含量不同。
实型铸造浇注时，在液体金属的热作用下，EPS模型发生热解气化，产生大量气体，不断通过涂层型砂，向外排放，在铸型、模型及金属间隙内形成一定气压，液体金属不断地占据EPS模型位置，向前推进，发生液体金属与EPS模型的置换过程。
置换的最终结果是形成铸件。
浇注操作过程采用慢——快——慢。
并保持连续浇注，防止浇注过程断流。
浇后铸型真空维持3~5分钟后停泵。
浇注温度比砂型铸造的温度高30~50℃。
7，冷却清理冷却后，实型铸造落砂最为简单，将砂箱倾斜吊出铸件或直接从砂箱中吊出铸件均可，铸件与干砂自然分离。
分离出的干砂处理后重复使用。
树脂砂铸造工艺的特点铸件精度高:树脂砂铸造是一种近无余量、精确成型的新工艺,该工艺无需取模、无分型面、无砂芯,因而铸件没有飞边、毛刺和拔模斜度,并减少了由于型芯组合而造成的尺寸误差。
铸件表面粗糙度可达Ra3.2至12.5μm；铸件尺寸精度可达CT7至9；加工余量最多为1.5至2mm，可大大减少机械加工的费用，和传统砂型铸造方法相比，可以减少40%至50%的机械加工间。
设计灵活:为铸件结构设计提供了充分的自由度。
可以通过泡沫塑料模片组合铸造出高度复杂的铸件。
无传统铸造中的砂芯因此不会出现传统砂型铸造中因砂芯尺寸不准或下芯位置不准确造成铸件壁厚不均。
清洁生产型砂中无化学粘结剂,低温下泡沫塑料对环境无害,旧砂回收率95%以上。
5.降低投资和生产成本减轻铸件毛坯的重量,机械加工余量小。
树脂砂铸造工艺与其他铸造工艺一样，有它的缺点和局限性，并非所有的铸件都适合采用消失模工艺来生产，要进行具体分析。
主要根据以下一些因素来考虑是否采用这种工艺。
1.铸件的批量批量越大,经济效益越可观。
2.铸件材质其适用性好与差的顺序大致是:灰铸铁--非铁合金--普通碳素钢--球墨铸铁--低碳钢和合金钢;通过必要的准备以不致使工艺实验、调试周期过长。
