常见的钛白粉的生产工艺流程
钛白粉工艺流程
钛白粉工艺流程引言：钛白粉是一种重要的白色颜料，广泛应用于涂料、塑料、橡胶、纸张等行业。
其生产过程包括原料处理、反应制备、分离纯化和干燥等环节。
本文将详细介绍钛白粉的工艺流程。
一、原料处理钛白粉的主要原料是钛矿石，一般为金红石型钛矿石。
原料处理的目的是去除杂质，提高钛矿石的纯度。
首先，将钛矿石经过破碎、磨矿等步骤得到粉状物料。
然后，通过浮选法或磁选法去除石英、硅化物等非金属矿物。
最后，采用氯化法或硫酸法进行酸溶或氧化处理，以去除铁、钒等杂质。
二、反应制备原料处理后得到的钛矿石粉末经过反应制备，得到钛白粉的前驱体。
主要有硫酸法和氯化法两种方法。
硫酸法是将钛矿石和硫酸反应生成硫酸钛溶液，再经过水解、沉淀、过滤等步骤得到钛白粉前驱体。
氯化法是将钛矿石和氯气反应生成氯化钛，再经过水解、沉淀、过滤等步骤得到钛白粉前驱体。
两种方法各有优劣，可根据具体情况选择。
三、分离纯化钛白粉前驱体经过反应制备后，需要进行分离纯化，以去除杂质。
常用的方法是离心分离、过滤和洗涤等。
首先，通过离心分离将固体和液体分离，得到含有钛白粉的沉淀。
然后，通过过滤将沉淀分离出来，得到湿态的钛白粉。
最后，通过洗涤去除残留的酸性或碱性物质，使钛白粉更加纯净。
四、干燥经过分离纯化后的湿态钛白粉需要进行干燥处理，以去除水分。
常用的干燥方法有气流干燥、真空干燥和喷雾干燥等。
其中，气流干燥是将湿态钛白粉放置在通风设备中，利用气流的热量将水分蒸发掉。
真空干燥是将湿态钛白粉放置在真空环境中，利用低压下水分的蒸发。
喷雾干燥是将湿态钛白粉通过喷雾器均匀喷洒到热风中，使水分迅速蒸发。
结论：钛白粉的工艺流程包括原料处理、反应制备、分离纯化和干燥等环节。
通过破碎、磨矿等步骤处理钛矿石，去除杂质提高纯度。
通过硫酸法或氯化法反应制备钛白粉的前驱体。
通过离心分离、过滤和洗涤等步骤进行分离纯化。
最后，通过气流干燥、真空干燥或喷雾干燥去除水分，得到干燥的钛白粉。
这些步骤相互衔接，共同完成了钛白粉的生产过程。
钛白粉生产流程
钛白粉生产流程
钛白粉生产流程分为硫酸法和氯化法两种，其中硫酸法采用钛铁矿为原料，氯化法则使用氯化钛为原料。
硫酸法生产钛白粉的流程如下：
1. 原料选用：钛铁矿经过选矿、焙烧处理，得到含有二氧化钛的硫酸钛矿。
2. 硫酸法浸出：将硫酸钛矿与浓硫酸在高温、高压下反应，使得二氧化钛与硫酸反应生成硫酸钛酸钠溶液。
3. 前处理：硫酸钛酸钠溶液通过高温、高压蒸发、干燥处理，得到过程物料钛白粉前体。
4. 还原制氧：使用氢气对钛白粉前体进行还原，进一步提高了钛白粉的光泽、涂层性能。
5. 粉碎：将还原制氧后的钛白粉进行机械粉碎、分级处理，得到最终的钛白粉产品。
氯化法生产钛白粉的流程如下：
1. 原料选用：选择含有足够纯度的氯化钛或Appcrott法制备的氯化钛精矿作为原料。
2. 氯化过程：将氯化钛原料、氯气、辅料等在高温、高压下进行氯化反应，得到氯化钛气相和氯化钛溶液相。
3. 湿法过程：将氯化钛溶液进行蒸发、结晶、分离，得到二氧化钛、氯化钙等物质。
4. 前处理：与硫酸法相同，将得到的过程物料进行干燥、煅烧等前处理，得到钛白粉前体。
5. 还原制氧、粉碎等步骤同硫酸法。
综上所述，钛白粉生产流程主要分为硫酸法和氯化法两种。
不同的原料和反应条件，以及工艺流程产生了钛白粉的不同性质和用途。
在生产过程中，还需要严格控制质量、环保和安全等方面的要求，以保证生产出高质量、合格的钛白粉产品。
氯化法生产钛白粉化工原理生产工艺流程
氯化法生产钛白粉化工原理生产工艺流程一、简介钛白粉是一种重要的白色颜料，广泛应用于涂料、塑料、橡胶、纸张等行业。
氯化法生产钛白粉是目前主要的生产工艺之一，其主要原料是金红石矿石和氯化氢。
本文将介绍氯化法生产钛白粉的化工原理和生产工艺流程。
二、化工原理1. 原料准备氯化法生产钛白粉的原料主要包括金红石矿石、氯化氢和其他辅助原料（如稀硫酸、硝酸等）。
金红石矿石是一种含钛的矿石，经过矿石选矿和粉碎处理后，可以用于氯化法生产钛白粉。
氯化氢是用于与金红石矿石反应的氯化剂。
2. 溶解金红石金红石矿石在稀硫酸的作用下产生可溶性的硫酸钛溶液。
反应方程式如下：FeTiO3 + H2SO4 → TiOSO4 + FeSO4 + H2O硫酸钛溶液中主要包括硫酸钛和硫酸铁。
3. 与氯化氢反应硫酸钛溶液与氯化氢发生反应，生成氯化钛和硫酸。
反应过程如下：TiOSO4 + 4HCl → TiCl4 + H2SO4生成的氯化钛溶液经过蒸馏处理，获得纯净的氯化钛。
4. 氯化钛还原纯净的氯化钛与氢气反应，发生氯化钛还原反应，生成金属钛和氯化氢。
反应方程式如下：TiCl4 + 2Mg → Ti + 2MgCl25. 钛白粉的制备通过氯化法生产的金属钛经过粉碎和精炼处理，最终得到钛白粉产品。
三、生产工艺流程1. 矿石选矿金红石矿石经过选矿处理，去除杂质，得到符合要求的矿石原料。
矿石原料经过粉碎处理，将矿石研磨成适合氯化反应的粉末。
3. 硫酸处理将粉碎后的金红石矿石与稀硫酸反应生成硫酸钛溶液。
4. 氯化反应将硫酸钛溶液与氯化氢反应，生成氯化钛溶液。
5. 蒸馏处理对氯化钛溶液进行蒸馏处理，获得纯净的氯化钛。
6. 还原反应将纯净的氯化钛与氢气反应，进行氯化钛还原反应。
7. 钛白粉制备通过氯化法生产的金属钛经过粉碎和精炼处理，最终得到钛白粉产品。
四、生产过程中的主要反应1. 金红石与硫酸的反应FeTiO3 + H2SO4 → TiOSO4 + FeSO4 + H2O2. 硫酸钛与氯化氢的反应TiOSO4 + 4HCl → TiCl4 + H2SO43. 氯化钛的还原反应TiCl4 + 2Mg → Ti + 2MgCl2五、环保措施1. 废水处理生产过程中产生的废水中含有硫酸、氯化钛等有害物质，需要进行严格的废水处理，确保排放符合环保要求。
钛白粉生产工艺流程
钛白粉生产工艺流程钛白粉是一种常用的白色颜料，广泛应用于油漆、涂料、塑料、纸张、橡胶等行业。
其生产工艺通常包括矿石的选矿和预处理、硫酸法浸出、分离、氧化、结晶、煅烧等多个步骤。
下面将详细介绍钛白粉的生产工艺流程。
1. 选矿和预处理：从天然含钛矿石中选取适合生产钛白粉的矿石，然后进行矿石的粉碎和选矿操作，将含钛矿石中的杂质去除。
2. 浸出：将预处理后的矿石与浓硫酸进行反应，生成硫酸钛溶液。
该反应通常在高温和压力下进行，以增加反应速率和产量。
3. 分离：将浸出后的硫酸钛溶液进行过滤、沉淀、离心等处理，将其中固体的杂质分离出来，得到较纯的钛酸盐溶液。
4. 氧化：将钛酸盐溶液暴露在空气中，利用氧化反应将钛酸盐转化为四氧化三钛。
这一步通常需要较长时间，并且温度和湿度的控制也十分关键。
5. 结晶：将氧化后的溶液进行浓缩和晶化处理，使溶液中的四氧化三钛结晶析出。
同时，通过控制晶体大小和形状，既可以提高纯度，又可以改善钛白粉的光学性能。
6. 煅烧：将结晶的四氧化三钛进行煅烧，将其转化为钛白粉。
煅烧的条件包括温度、时间和气氛的控制，以及煅烧过程中的搅拌等操作。
煅烧过程中，四氧化三钛的晶体结构会发生变化，形成更稳定的锐钛矿相结构。
7. 粉碎和分级：将煅烧后的钛白粉进行粉碎和分级，以得到所需的粒度和分布，满足不同行业和应用的要求。
8. 表面处理：钛白粉的表面处理可以通过涂覆有机物或进行表面改性等方式进行，以改善钛白粉的分散性、增加其附着力和增强其抗紫外线能力等性能。
9. 包装和储存：将处理后的钛白粉根据不同规格、用途和客户需求进行包装和贮存，以便于销售和运输。
总的来说，钛白粉的生产工艺流程涉及了选矿、浸出、分离、氧化、结晶、煅烧、粉碎和分级、表面处理等多个步骤，每个步骤都需要仔细控制参数和条件，以确保钛白粉的质量和性能。
随着科技的发展，钛白粉的生产工艺也在不断改进和突破，以提高生产效率、降低成本和减少环境污染。
常见的钛白粉的生产工艺流程
常见的钛白粉的生产工艺流程ﻫ硫酸法锐钛型钛白粉的工艺简述：硫酸法生产钛白粉步骤1、钛矿粉碎将购进的钛矿砂用雷蒙机或者风扫磨等粉碎成符合工艺要求的钛矿粉,并送到储存和计量钛矿粉的料仓。
硫酸法生产钛白粉步骤2、酸解用浓硫酸分解钛矿,制取可溶性的钛的硫酸盐。
钛铁矿的主要成分为偏钛酸铁（ＦeTiＯ3），是一种弱酸弱碱盐，可以用强酸把它分解。
用过量的酸就能使反应进行到底。
由于这个反应是一个放热反应，最高温度可以达到25０℃，因此必须采用高沸点的酸－—硫酸才能适应这一反应。
在酸分解的过程当中，矿粉当中的各种杂质大部分也被分解，生成相应的可溶性硫酸盐，并在浸取的时候与钛的可溶性盐一起进入溶液当中，形成黑钛液。
为了除铁，用金属铁把钛液中的高价铁还原成亚铁,同时,为了避免亚铁的再一次氧化,还必须用过量的金属铁把定量的四价钛还原成三价钛。
硫酸法生产钛白粉步骤3、沉降酸解浸取、还原以后的体系是一个复杂的体系，含有可溶性杂质和不溶性的杂质。
铁、钒、铬、锰等金属的硫酸盐为可溶性的杂质,在结晶或水解、水洗的过程中除去.不溶性杂质中的大多数，如未分解的钛矿、沙粒等靠重力的作用可以自然沉降除掉。
不溶性杂质中的另一部分是硅和铝的胶体化合物,以及一些早期水解了的钛，虽然数量并不大，但具有很高的动力稳定性，需要另外加沉降剂，强化沉降澄清过程。
硫酸法生产钛白粉步骤4、洗渣经过净化沉降后的泥渣中还含有大量的可溶性与不可溶性的钛，为保证收率，要通过用板框压滤机压滤的办法回收其中的大部分可以溶解的钛元素，不溶性钛和其他的未溶解杂质作为废渣排掉。
硫酸法生产钛白粉步骤5、结晶结晶有两种方式：冷冻结晶和真空结晶。
FeSO4溶解度受溶液的温度影响很大。
因此,在组成一定的钛液中，FeSO4的溶解度随温度的降低而降低,本工序的主要目的就是使钛液的温度降低。
5．１冷冻结晶是利用制冷介质（液氨或者氟利昂或者溴化锂等）的蒸发带走热量，使冷冻盐水温度降低，通过盘管换热，从而使钛液的温度降低下来，造成ＦｅSO4 处于过饱和状态，过饱和的部分便以含七个结晶水的ＦｅSO４•7Ｈ2O的形式结晶析出，同时带出部分结晶水,然后将其分离除去.５。
钛白粉知识点汇总
钛白粉知识点汇总钛白粉是一种广泛应用于各个领域的重要化工产品，它在涂料、塑料、橡胶、纸张、化妆品等行业中扮演着重要的角色。
本文将为您介绍钛白粉的生产过程、分类、应用领域以及相关的环保问题。
一、生产过程钛白粉的生产过程主要分为硫酸法和氯化法两种方法。
硫酸法是目前应用最广泛的生产钛白粉的方法。
在硫酸法中，钛矿石经过破碎、浸出、沉淀、煮沸等一系列步骤后，钙钛矿转化为二氧化钛的母液，再经过沉淀、过滤、干燥等工艺步骤最终得到钛白粉的成品。
二、分类根据不同的制备工艺以及产品性质，钛白粉可以分为各种不同的型号和牌号。
常见的分类方法包括颜色、晶体形态以及应用领域等。
1. 根据颜色分类：- 普通型钛白粉：主要用于一般需求的产品，如建筑材料、家具涂料等。
- 红外遮蔽型钛白粉：具有较好的红外遮蔽能力，广泛应用于太阳能涂料等产品中。
- 高耐候型钛白粉：具有较好的耐候性能，适用于户外涂料、汽车涂料等领域。
2. 根据晶体形态分类：- 金红石型钛白粉：晶格结构为金红石型晶体，颜色较为鲜艳，遮盖力强，主要用于印刷油墨、橡胶制品等。
- 金红石纤维型钛白粉：晶格结构与金红石类似，纤维状颗粒使其具有较好的抗沉降性，适用于纸张、涂料等应用。
3. 根据应用领域分类：- 涂料用钛白粉：具有优异的遮盖力和光泽度，广泛应用于建筑涂料、汽车涂料等领域。
- 塑料用钛白粉：对塑料有良好的增白效果和光泽度，常用于聚乙烯、聚氯乙烯等塑料制品中。
- 橡胶用钛白粉：能够提高橡胶制品的拉伸性能和抗老化性能，适用于橡胶制品制造。
- 化妆品用钛白粉：具有良好的光散射效果和遮瑕性能，被广泛应用于粉底、防晒霜等化妆品中。
三、应用领域钛白粉作为一种重要的白色颜料和光学功能材料，被广泛应用于各个行业。
以下是它的主要应用领域：1. 涂料行业：钛白粉在涂料中作为白色颜料，能够提供良好的遮盖力和光泽度，让涂料具有更好的审美效果。
2. 塑料行业：钛白粉能够增加塑料制品的白度和光泽度，提升产品的外观质量。
钛白粉的生产
硫酸法生产工艺技术：如图所示，硫酸法技术的主要工艺步骤是：①TiO2原料用硫酸酸解；②沉降，将可溶性硫酸氧钛从固体杂质中分离出来；③水解硫酸氧钛以形成不溶水解产物或称偏钛酸；④煅烧除去水分，生成干燥的纯TiO2。
若采用的最初原料配料的铁含量高或铁含量低时，则要在净化和水解之间增加去除和回收FeSO4·7H2O和浓缩钛液工艺步骤。
1.酸解经研磨、干燥的钛铁矿（含42%～60%的TiO2）和／或酸溶性钛渣（TiO2含量72%～78%）一般在铅衬反应器中用浓硫酸在150～180℃的温度下酸解。
为便于酸解，原料通常要磨到200目左右。
需要指出的是，白钛石、人造金红石和金红石不溶解于硫酸，因此不能用硫酸法钛白的生产方法。
酸-料混合物一般用空气进行气流搅拌并通过吹入蒸汽加热。
大多数生产厂使用浓度为85%～92%的硫酸，剧烈的放热反应在160℃左右就开始了。
钛铁矿种的铁含量越高（TiO2含量越低），所用硫酸的稀释程度就越高。
对处理岩矿而言，合适的酸浓度为85%。
而处理钛渣，酸中的H2SO4一般为91%～92%。
为了获得平缓的反应，不许用比此更浓的硫酸。
之后，钛液被逐渐稀释，首先用酸，然后用水。
无论酸的浓度如何，反应固相物的形态都是疏松的多孔饼，其主要组成是Fe2(SO4)3和TiOSO4 (硫酸氧钛)。
由于原料中存在的钒、铬和其他金属要在硫酸中分解，因此多孔饼中也含有这类金属硫酸盐。
酸解反应通常用能装30～40t反应物的酸解罐进行间歇式操作。
剧烈的放热反应一般持续约30min，然后将多孔饼固相物冷却3h左右。
硫酸法产生的空气污染大部分来自于酸解。
反应中，大量硫氧化物、酸雾和夹带的未反应原料粒子在很短时间内释放出来。
这些放散物被暂时收集到气体洗涤塔和固体物质除尘系统中。
接下来是用水和/或稀硫酸将硫酸盐多孔饼浸出。
这种饼的分解和三价铁/二价铁的还原通常要进行11～12h，使在酸解罐处的总反应时间达14～15h。
硫酸法生产钛白粉反应方程式
工业生产分为硫酸法和氯化法。
硫酸法工艺繁杂:主要过程如下:【1】一般使用金红石矿TiO2进行纯化，第一步溶解生成钛氧硫酸盐:TiO2+H2SO4【浓度较高硫酸并且加热】=TiOSO4+H2O也有钛铁矿类似:2FeTiO3+6H2SO4(浓热)=Fe2(SO4)3+SO2↑+TiOSO4+6H2O【2】加水稀释，水解沉淀产生纯化的钛酸:TiOSO4+2H2O=H2TiO3↓+H2SO4【3】高温分解得到钛白粉:H2TiO3=高温=H2O+TiO2钛白粉的生产方法有硫酸法和氯化法两种。
硫酸法是将钛铁矿经浓硫酸酸解成块状固相物，用酸性水浸取后得到钛液，经沉降除杂质、冷冻分离副产硫酸亚铁后，加晶种使硫酸氧钛分解生成偏钛酸。
经水洗达标后煅烧、粉碎而制得钛白粉。
反应方程式：H2SO4 + TiO2→TiOSO4 + H2OTi(SO4)2 + H2O→TiOSO4 + H2SO4TiOSO4 + H2O→H2TiO3↓+ H2SO4H2TiO3·SO3→TiO2+H2O+SO3↑操作方法如下。
硫酸法。
在圆锥形内衬两层瓷砖的酸解槽内。
按矿酸比1:1.5～1:1.7的比例（质量比，硫酸以100%计），使预调至工艺浓度为88%～90%硫酸与预粉碎至325目并掺混0.2%氧化锑的干燥的钛铁矿粉进行酸解反应。
酸解反应须将反应物预热至90℃以上才能发生。
在压缩空气搅拌下，随反应的进行，反应热增加，温度渐升至180～200℃发生激烈反应。
之后生成多孔状固相酸解反应产物。
降温后于55～65℃条件下，在沉淀罐中进行浸取。
向所得浸取液加入絮凝剂，用沉降法分离浸取液内悬浮的未分离物和机械杂质，所得浸取液中主要含有硫酸钛盐，但也含有很多二价及三价硫酸铁盐。
用加入铁屑的办法使三价铁还原，再冷冻至3～5℃。
可用冷冻盐水制冷装置、也可用真空绝热蒸发制冷装置使硫酸亚铁结晶析出，过滤除去副产硫酸亚铁，纯净的钛液经真空蒸发浓缩至190～210g TiO2/L溶液，在搅拌下送入水解反应器，加入在晶种罐中预先特制的晶种进行水解生成水合二氧化钛（即俗称的偏钛酸）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

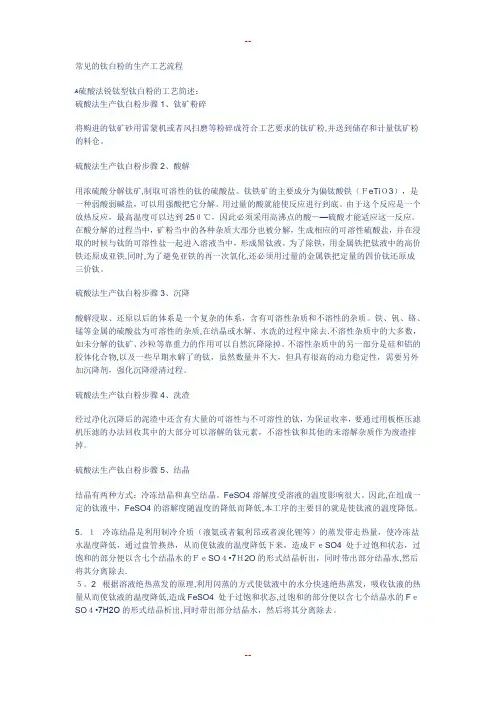

常见的钛白粉的生产工艺流程硫酸法锐钛型钛白粉的工艺简述：硫酸法生产钛白粉步骤1、钛矿粉碎将购进的钛矿砂用雷蒙机或者风扫磨等粉碎成符合工艺要求的钛矿粉，并送到储存和计量钛矿粉的料仓。
硫酸法生产钛白粉步骤2、酸解用浓硫酸分解钛矿，制取可溶性的钛的硫酸盐。
钛铁矿的主要成分为偏钛酸铁（FeTiO3），是一种弱酸弱碱盐，可以用强酸把它分解。
用过量的酸就能使反应进行到底。
由于这个反应是一个放热反应，最高温度可以达到250℃，因此必须采用高沸点的酸--硫酸才能适应这一反应。
在酸分解的过程当中，矿粉当中的各种杂质大部分也被分解，生成相应的可溶性硫酸盐，并在浸取的时候与钛的可溶性盐一起进入溶液当中，形成黑钛液。
为了除铁，用金属铁把钛液中的高价铁还原成亚铁，同时，为了避免亚铁的再一次氧化，还必须用过量的金属铁把定量的四价钛还原成三价钛。
硫酸法生产钛白粉步骤3、沉降酸解浸取、还原以后的体系是一个复杂的体系，含有可溶性杂质和不溶性的杂质。
铁、钒、铬、锰等金属的硫酸盐为可溶性的杂质，在结晶或水解、水洗的过程中除去。
不溶性杂质中的大多数，如未分解的钛矿、沙粒等靠重力的作用可以自然沉降除掉。
不溶性杂质中的另一部分是硅和铝的胶体化合物，以及一些早期水解了的钛，虽然数量并不大，但具有很高的动力稳定性，需要另外加沉降剂，强化沉降澄清过程。
经过净化沉降后的泥渣中还含有大量的可溶性与不可溶性的钛，为保证收率，要通过用板框压滤机压滤的办法回收其中的大部分可以溶解的钛元素，不溶性钛和其他的未溶解杂质作为废渣排掉。
硫酸法生产钛白粉步骤5、结晶结晶有两种方式：冷冻结晶和真空结晶。
FeSO4溶解度受溶液的温度影响很大。
因此，在组成一定的钛液中，FeSO4的溶解度随温度的降低而降低，本工序的主要目的就是使钛液的温度降低。
5.1 冷冻结晶是利用制冷介质(液氨或者氟利昂或者溴化锂等)的蒸发带走热量，使冷冻盐水温度降低，通过盘管换热，从而使钛液的温度降低下来，造成FeSO4 处于过饱和状态，过饱和的部分便以含七个结晶水的FeSO4•7H2O的形式结晶析出，同时带出部分结晶水，然后将其分离除去。
5.2 根据溶液绝热蒸发的原理，利用闪蒸的方式使钛液中的水分快速绝热蒸发，吸收钛液的热量从而使钛液的温度降低，造成FeSO4 处于过饱和状态，过饱和的部分便以含七个结晶水的FeSO4•7H2O的形式结晶析出，同时带出部分结晶水，然后将其分离除去。
硫酸法生产钛白粉步骤6、钛液压滤沉降后的钛液当中还有一些肉眼看不到的悬浮杂质，这些杂质如果不除去的话，将会影响到成品的色相。
因此，必须要进行精密过滤。
利用板框压滤机，并以木炭粉(或者硅藻土、珍珠岩)为助滤剂进行压滤，利用木炭粉的强吸附作用进一步除去钛液中的不溶性杂质，达到净化的目的。
浓缩是为了将钛液的浓度提高到水解所要求的指标。
钛液的沸点较高，已经高于钛液水解的临界温度，因此，钛液的浓缩必须在较低温度下进行。
利用溶液在真空状态下沸点降低的原理，在低温下使钛液沸腾，将钛液中的水分蒸发掉，使精滤后的钛液浓度得以提高，以符合水解要求。
硫酸法生产钛白粉步骤8、水解钛液的水解是二氧化钛从液相（钛液）重新转变为固相的过程。
钛液具有普通离子溶液的性质，在PH值＞0.5时便发生水解。
更重要的是，钛液具有胶体溶液的性质。
在游离酸很高的情况下，使其维持沸腾状态也会发生水解反应，这是我们制取一定应用性能和制品性能的水合二氧化钛的依据。
通过控制加热的速度，使钛液按照需要的水解速度发生水解反应，生成我们需要的水和二氧化钛粒子。
硫酸法生产钛白粉步骤9、水洗水解后的水合二氧化钛含有硫酸以及铁、铝、锰、铜、镍、钒、铅等离子，这些离子如果随着水合二氧化钛进入转窑，经过煅烧就生成相应的氧化物，显示各种颜色，从而不同程度的污染产品，所以必须进行水洗，将它们除去。
水合二氧化钛不溶于水，而硫酸以及铁、铝、锰、铜、镍、钒、铅等离子是可以溶于水的，这是进行水洗的先决条件，利用洗涤用水和水合二氧化钛中杂质离子的浓度差将杂质用水除去。
水洗过程主要是防止可溶性的杂质离子转变成不溶性的杂质沉淀，因此，对洗涤水中的铁以及其它固体杂质的含量有一定的要求，不然杂质在水合二氧化钛上积聚而污染产品。
硫酸法生产钛白粉步骤10、漂白经过初次水洗的偏钛酸，在一定的浓度下，加入定量的浓硫酸，使部分偏钛酸与浓硫酸反应生成硫酸氧钛，然后加入铝粉，把硫酸氧钛溶于水中的四价钛还原成三价钛，保持漂白以后的料液中有一定量的三价钛，把在水洗过程中又被氧化的铁离子还原为低价钛铁离子，使偏钛酸洗涤的更彻底。
硫酸法生产钛白粉步骤11、盐处理偏钛酸在煅烧前需要加入不同类型的添加剂，以使得在煅烧过程中，温度适当，内部变化平稳，使成品的二氧化钛具有稳定的晶型，良好的色相、光泽，较好的着色力、遮盖力，较低的吸油量和合适的晶粒大小、形状，以及在使用介质中良好的分散性。
盐处理剂的作用如下：加入钾盐，可以使产品疏松、洁白，并且降低脱硫的温度，改变煅烧的条件，提高着色力等颜料性能；加入磷酸，可以使产品质地柔软，色泽比较白，并提高产品的耐候性。
硫酸法生产钛白粉步骤12、煅烧煅烧是把水合二氧化钛经过脱水、脱硫转变为锐钛型二氧化钛。
高温下，将水合二氧化钛中的游离水、结合水、三氧化硫等除去，然后在高温区进行晶型的整理和转化，形成二氧化钛的颗粒料。
硫酸法生产钛白粉步骤13、粉碎和包装将煅烧后的有些粘结的物料进行破碎。
物料在雷蒙机内，经过高速旋转的磨辊和磨环的撞击，迅速被粉碎，再经过分级叶轮的分级，粗料返回粉碎室细料进入袋滤器，经星型下料器进入螺旋送料器，送至成品料仓，进行包装后即为成品。
钛白粉二氧化钛■钛白粉又名二氧化钛titanium dioxide白色固体或粉末状的两性氧化物。
又称钛白。
化学式TiO2，分子量79.9，熔点1830～1850℃，沸点2500～3000℃。
自然界存在的二氧化钛有三种变体：金红石为四方晶体；锐钛矿为四方晶体；板钛矿为正交晶体。
二氧化钛在水中的溶解度很小，但可溶于酸，也可溶于碱，反应的化学方程式如下：二氧化钛和酸的反应：TiO2＋H2SO4=TiOSO4＋H2O二氧化钛和碱的反应：TiO2＋2NaOH=Na2TiO3＋H2O二氧化钛可由金红石用酸分解提取，或由四氯化钛分解得到。
二氧化钛性质稳定，大量用作油漆中的白色颜料，它具有良好的遮盖能力，和铅白相似，但不像铅白会变黑；它又具有锌白一样的持久性。
二氧化钛还用作搪瓷的消光剂，可以产生一种很光亮的、硬而耐酸的搪瓷釉罩面。
钛的氧化物——二氧化钛，是雪白的粉末，是最好的白色颜料，俗称钛白。
以前，人们开采钛矿，主要目的便是为了获得二氧化钛。
钛白的粘附力强，不易起化学变化，永远是雪白的。
特别可贵的是钛白无毒。
它的熔点很高，被用来制造耐火玻璃，釉料，珐琅、陶土、耐高温的实验器皿等。
二氧化钛是世界上最白的东西，l克二氧化钛可以把450多平方厘米的面积涂得雪白。
它比常用的白颜料一—锌钡白还要白5倍，因此是调制白油漆的最好颜料。
世界上用作颜料的二氧化钛，一年多到几十万吨。
二氧化钛可以加在纸里，使纸变白并且不透明，效果比其他物质大10倍，因此，钞票纸和美术品用纸就要加二氧化钛。
此外，为了使塑料的颜色变浅，使人造丝光泽柔和，有时也要添加二氧化钛。
在橡胶工业上，二氧化钛还被用作为白色橡胶的填料。
■一、二氧化钛的结晶特征及物理常数：物性金红石型锐钛型结晶系四方晶系四方晶系相对密度3.9~4.2 3.8~4.1折射率2.76 2.55莫氏硬度6-7 5.5-6电容率114 31熔点1858 高温时转变为金红石型晶格常数A轴0.458,c轴0.795 A轴0.378,c轴0.949线膨胀系数25℃/℃a轴7.19X10-6 2.88？10-6c轴9.94X10-6 6.44？10-6热导率1.809？10-3吸油度16～48 18～30着色强度1650~1900 1200~1300颗粒大小0.2~0.3 0.3■二、钛白粉的分级：Ⅰ类：二氧化钛干磨和未处理，Ⅰ类二氧化钛具有低表面积和低吸油值。
Ⅱ类：为Ⅰ类二氧化钛经过处理，并进行湿法研磨，去除大颗粒，并用4%量的硅-铝包覆，它具有最低表面积和最低吸油值。
Ⅲ类：为典型的超细包覆级，并有有机包覆。
Ⅳ类：大包覆量，又可分为Ⅳa和Ⅳb，其包覆量在5~10%之间。
Ⅳb主要应用添加量高的二氧化钛中，因其不透明性优于Ⅳa性能类型ⅠⅡⅢⅣa bTiO2%(最小) 97 93 92 91 82密度/(g/cm3) 4.20 4.05 4.05 4.00 3.70表面积/(m2/g) 6.6-7.7 12.0-12.8 11.0-18.0 17.7 28.8吸油值/(g/100g二氧化钛) 15 19 15-19 24 30含水/(g/100g二氧化钛) 40 30 30 35 55分散性高中等中等高低包覆%(铝/硅) 无3.5 3.6 4.9 13.0■三、金红石型在高能（较短波长）吸收辐射能较锐钛型大，换句话说，对于金红石型钛白粉，在具有很强杀伤力的UV-波长段内（350-400nm），它对紫外线的反射率要远远低于锐钛型钛白粉，在这种情况下，它对周围的成膜物、树脂等身上所要分担的紫外光线就要少得多，那么这些有机物的使用寿命就长，这就是说，为什么通常所说的金红石型钛白粉的耐候性要比锐钛型好之原因所在■四、相对密度：在常用的白色颜料中，二氧化钛的相对密度最小，同等质量的白色颜料中，二氧化钛的表面积最大，颜料体积最高。
颜料名称相对密度/(g/cm3) 颜料名称相对密度/(g/cm3)锐钛型二氧化钛3.8~3.9 硫酸铅6.4~6.6金红石型二氧化钛4.2~4.3 氧化锌5.5~5.7板钛型二氧化钛4.12~4.23 锌钡白4.2~4.3碱式碳酸铅6.8~6.9 硫化锌4.0■五、熔点和沸点：由于锐钛型和板钛型二氧化钛在高温下都会转变成金红石型，因此板钛型和锐钛型二氧化钛的熔点和沸点实际上是不存在的。
只有金红石型二氧化钛有熔点和沸点，金红石型二氧化钛的熔点为1850℃、空气中的熔点(1830土15)℃、富氧中的熔点1879℃，熔点与二氧化钛的纯度有关。
金红石型二氧化钛的沸点为(3200±300)K，在此高温下二氧化钛稍有挥发性。
■六、介电常数：由于二氧化钛的介电常数较高，因此具有优良的电学性能。
在测定二氧化钛的某些物理性质时，要考虑二氧化钛晶体的结晶方向。
例如，金红石型的介电常数，随晶体的方向不同而不同，当与C轴相平行时，测得的介电常数为180，与此轴呈直角时为90，其粉末平均值为114。
锐钛型二氧化钛的介电常数比较低只有48 。
■七、电导率：二氧化钛具有半导体的性能，它的电导率随温度的上升而迅速增加，而且对缺氧也非常敏感。
