钛白粉工艺流程简图
钛白粉工艺流程简图
金红石钛白工艺流程简图如下：钛铁矿钛铁矿粉碎酸解沉降及泥浆处理亚铁分离结晶水解一次水洗漂白表面处理中粉煅烧盐处理干燥汽流粉碎工艺流程说明：1. 钛铁矿粉碎拆包后的散装钛铁矿由自卸车运至原矿库，经铲车加料至斗式提升机，再经链式输送机送入磨前贮斗。
经电子秤称重量后加入磨机，磨后料由循环风机送至分级机进行粗细分选，细度不合格的物料经返料链运机返回磨机重磨。
细度合格矿粉随风进入旋风分离矿粉后进入循环风机，一部分热风回到磨前与热风炉供给的热风一起进磨供研磨与干燥，并把磨后物料带出磨机，一部分热风回到磨后作为输送的分级所需风量的补充。
多余的含尘气体经布袋收尘器净化后由风机排空。
旋风和布袋收尘器的矿粉由链式输送机集中送入矿粉贮斗转由斗式提升机、链式输送机送至酸解的计量贮斗待用，或送入矿粉的缓冲贮仓贮存。
2.酸解-泥浆处理：由硫酸装置送来的95%（或91%）硫酸进入本工序设置的硫酸贮槽经计量加入到预混合槽，与来自原矿粉碎工段经计量后的钛精矿在预混合槽经搅拌充分混合，混合均匀后经分配器放入选定的酸解罐中。
用蒸汽加热引发酸解反应。
酸解反应使钛铁矿中的大部分金属氧化物与硫酸发生反应，其中钛以硫酸氧钛的形式作为分解产物。
酸解反应为放热反应，反应放出的热量使酸解罐中的物料温度迅速升高至180℃～200℃左右，温度的升高加速了酸解反应的进行。
酸解主反应完成后熟化一定时间，通过仪表计量加水浸取，浸取一段时间调整钛液中的三价钛离子含量及F值。
浸取完成后的钛液用泵送到沉降工序。
酸解反应产生的酸解尾气中含有大量的水蒸气及微量的矿粉尘、二氧化硫、三氧化硫、硫酸雾等污染物质。
通过管道将酸解尾气引至酸解罐主烟囱中，将水池中的碱性水通过水泵喷射进入酸解罐主烟囱，洗涤除去酸解尾气中的矿粉尘及二氧化硫等污染物质，并将酸解尾气冷却至50℃左右，洗涤后的酸解尾气通过酸解罐烟囱40米高点达标排放。
洗涤废水设冷却塔循环使用，并用其中一部分输送酸解泥渣至污水处理场，分离部分未反应矿粉后进入污水处理场同其它酸性废水一并中和处理。

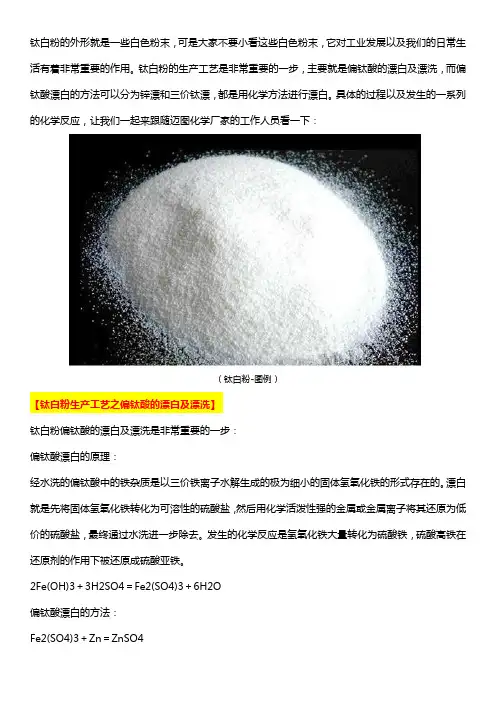

钛白粉的生产工艺流程
钛白粉的外形就是一些白色粉末，可是大家不要小看这些白色粉末，它对工业发展以及我们的日常生活有着非常重要的作用。
钛白粉的生产工艺是非常重要的一步，主要就是偏钛酸的漂白及漂洗，而偏钛酸漂白的方法可以分为锌漂和三价钛漂，都是用化学方法进行漂白。
具体的过程以及发生的一系列的化学反应，让我们一起来跟随迈图化学厂家的工作人员看一下：（钛白粉-图例）【钛白粉生产工艺之偏钛酸的漂白及漂洗】钛白粉偏钛酸的漂白及漂洗是非常重要的一步：偏钛酸漂白的原理：经水洗的偏钛酸中的铁杂质是以三价铁离子水解生成的极为细小的固体氢氧化铁的形式存在的。
漂白就是先将固体氢氧化铁转化为可溶性的硫酸盐，然后用化学活泼性强的金属或金属离子将其还原为低价的硫酸盐，最终通过水洗进一步除去。
发生的化学反应是氢氧化铁大量转化为硫酸铁，硫酸高铁在还原剂的作用下被还原成硫酸亚铁。
2Fe(OH)3＋3H2SO4＝Fe2(SO4)3＋6H2O偏钛酸漂白的方法：Fe2(SO4)3＋Zn＝ZnSO4Fe3+＋Ti3+＝Fe2+＋Ti4+偏钛酸漂白的方法按漂白时使用的不同的还原剂可分为以下两种：1.锌漂：用锌粉作还原剂的漂白方法叫锌漂。
还原反应如下：2Fe3+＋Zn0＝2Fe2+＋Zn2+2.三价钛漂：用三价钛离子作还原剂的漂白方法叫三价钛漂。
还原反应如下：Fe3+＋Ti3+＝Fe2+＋Ti4+三价钛漂白和锌漂相比，前者具有硫酸用量少、还原剂用量少、操作温度低、漂白时间短，无残留物污染等优点，所以三价钛漂白是目前最佳的漂白方法。
3.偏钛酸漂洗：偏钛酸漂白后的漂洗与前章所述水洗过程相同，一般采用真空叶滤机或转鼓真空过滤机。
为了防止物料重新被污染，洗涤用水需经净化处理，至少应经过砂滤以除去固体杂质，如能用电渗析水或去离子水，效果更好。
由于物料本身含铁量较低，水洗时间比第一次水洗短，一般不超过10小时。
水洗后，物料含铁量应低于0.003％（以TiO2计）。
锌漂漂白容易使氧化锌混入成品，氧化锌是一种很强的金红石型化促进剂，但也有副作用。

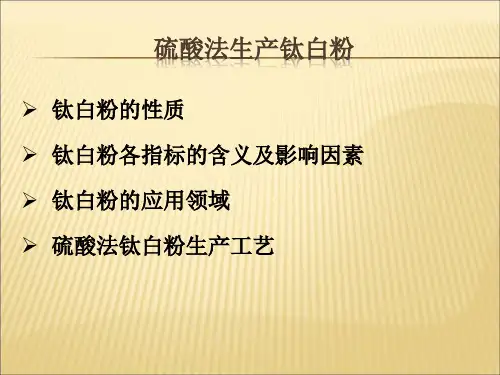

硫酸法生产钛白粉课件
烧和水解）等。
4.吸油量
• 是表示颜料粉末与展色剂相互关系的一种物理数值，
说明颜料与展色剂之间的混合润湿分散，关系到涂料 的配方和成膜后的各种物性。
• 表示方式：100g颜料在达到完全润湿时所需要的油最
低值。
• 影响因素：
粒径，粒度分度，粒子的形状。
• 2)与硫酸盐反应
TiO2可与酸式硫酸盐（如硫酸氢钾)或焦硫酸钾共熔 转变为可溶性的硫酸钛或硫酸氧钛。 此反应用于钛铁矿钛含量分析。 3)与强碱或碱金属碳酸盐熔融
TiO2与强碱或碱金属碳酸盐熔融能转化为钛酸盐。 金红石生产中煅烧晶种的制备 4)溶于氢氟酸
钛白粉各指标的含义及影响因素
1.白度 物质对可见光中不同波长的光波吸收和反射程度的 不同形成了各种色彩。所谓白度就是物质对可见光吸 收和反射两部分之比。 钛白粉在均匀反射的同时，对近紫外的400~500nm区 域有一定吸收作用，因而带有轻微乳黄色。 影响白度的因素主要有以下三方面：
• 对波长短的蓝光而言光散射最好粒径在0.2um左右，
而对波长长的红光,光散射最大的粒径在0.3um左右， 因此小粒径的钛白粉散射光呈蓝相，大粒径的钛白粉 散射光带红相。
• 外形轮廓光滑不带棱角，棱角表面会减弱对光的反射
光学性能.
3)晶型的影响 当出现混晶现象时，会降低白度。
• 白度主要分干粉白度和油相白度：
1)钛白粉中有害杂质元素 主要是一些过渡性金属元素，其氧化物往往显色。即 使含量甚微也会对白度产生不良影响，如铁铬铜锰钒 铅钴等。
表2 金属氧化物在钛白粉中的显色浓度及所显色相
金属氧化物
铬氧化物 钴氧化物
氧化铁 锰氧化物 钒氧化物 铜氧化物

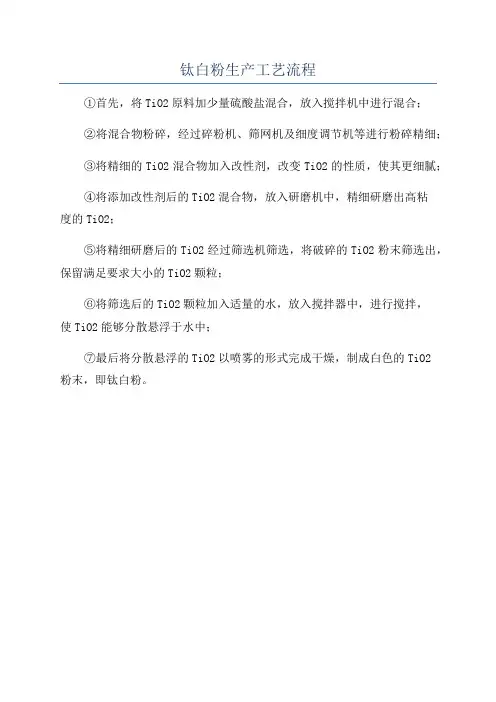

钛白粉生产工艺流程
钛白粉生产工艺流程
①首先，将TiO2原料加少量硫酸盐混合，放入搅拌机中进行混合；
②将混合物粉碎，经过碎粉机、筛网机及细度调节机等进行粉碎精细；
③将精细的TiO2混合物加入改性剂，改变TiO2的性质，使其更细腻；
④将添加改性剂后的TiO2混合物，放入研磨机中，精细研磨出高粘
度的TiO2；
⑤将精细研磨后的TiO2经过筛选机筛选，将破碎的TiO2粉末筛选出，保留满足要求大小的TiO2颗粒；
⑥将筛选后的TiO2颗粒加入适量的水，放入搅拌器中，进行搅拌，
使TiO2能够分散悬浮于水中；
⑦最后将分散悬浮的TiO2以喷雾的形式完成干燥，制成白色的TiO2
粉末，即钛白粉。
硫酸法生产钛白粉工艺课件
酸解的关键指标
1、F值 2、稳定性 3、Ti3+ 4、酸解率
5
三、沉降、热过滤
沉降：目前主要采用的是机械沉降，主要 目的是将钛液中酸解未反应完全的部分钛 铁矿和其他杂质通过重力作用，沉降到沉 降槽底部，起到除杂的作用 热过滤：取沉降槽上层清液，通过板框压 滤机再次除去钛液中杂质，从而得到澄清 的钛液
10
八、漂白
偏钛酸中一部分亚铁离子被氧化为三价铁 离子，因三价铁不溶于水，所以经水洗无 法除去，就要经过漂白工序用三价钛或者 铝粉将三价铁还原为二价铁
11
九、二次水洗
通过隔膜压滤机用脱盐水将偏钛酸中的以 亚铁为代表的杂质除去，二洗一般铁离子 含量指标控制在小于30ppm
12
八、盐处理
钾盐可以抑制金红石型的转化速度、降低 煅烧脱硫温度、避免粒子烧结长大、改善 颜料性能、提高消色力、白度和疏松度
2
一、原矿粉碎
通过风扫磨将原矿粉碎至工艺要求的细度， 一般在325目左右
3
二、酸解
将研磨、干燥的钛铁矿与浓硫酸反应通过酸矿 预混合、主反应、熟化、浸取、还原制得钛液，其反 应方程式如下：
FeTi03+3H2SO4一Ti（SO4）2+FeSO4+3H2O FeTi03+2H2SO4一TiOSO4+FeSO4+2H2O
22
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The
More You Know, The More Powerful You Will Be
23
Thank You
钛白粉工艺流程简图
金红石钛白工艺流程简图如下：钛铁矿钛铁矿粉碎酸解二次精过滤亚铁分离结晶水解一次水洗漂白表面处理中粉煅烧汽流粉碎工艺流程说明：1. 钛铁矿粉碎拆包后的散装钛铁矿由自卸车运至原矿库，经铲车加料至斗式提升机，再经链式输送机送入磨前贮斗。
经电子秤称重量后加入磨机，磨后料由循环风机送至分级机进行粗细分选，细度不合格的物料经返料链运机返回磨机重磨。
细度合格矿粉随风进入旋风分离矿粉后进入循环风机，一部分热风回到磨前与热风炉供给的热风一起进磨供研磨与干燥，并把磨后物料带出磨机，一部分热风回到磨后作为输送的分级所需风量的补充。
多余的含尘气体经布袋收尘器净化后由风机排空。
旋风和布袋收尘器的矿粉由链式输送机集中送入矿粉贮斗转由斗式提升机、链式输送机送至酸解的计量贮斗待用，或送入矿粉的缓冲贮仓贮存。
2.酸解-泥浆处理：由硫酸装置送来的95%（或91%）硫酸进入本工序设置的硫酸贮槽经计量加入到预混合槽，与来自原矿粉碎工段经计量后的钛精矿在预混合槽经搅拌充分混合，混合均匀后经分配器放入选定的酸解罐中。
用蒸汽加热引发酸解反应。
酸解反应使钛铁矿中的大部分金属氧化物与硫酸发生反应，其中钛以硫酸氧钛的形式作为分解产物。
酸解反应为放热反应，反应放出的热量使酸解罐中的物料温度迅速升高至180℃～200℃左右，温度的升高加速了酸解反应的进行。
酸解主反应完成后熟化一定时间，通过仪表计量加水浸取，浸取一段时间调整钛液中的三价钛离子含量及F值。
浸取完成后的钛液用泵送到沉降工序。
酸解反应产生的酸解尾气中含有大量的水蒸气及微量的矿粉尘、二氧化硫、三氧化硫、硫酸雾等污染物质。
通过管道将酸解尾气引至酸解罐主烟囱中，将水池中的碱性水通过水泵喷射进入酸解罐主烟囱，洗涤除去酸解尾气中的矿粉尘及二氧化硫等污染物质，并将酸解尾气冷却至50℃左右，洗涤后的酸解尾气通过酸解罐烟囱40米高点达标排放。
洗涤废水设冷却塔循环使用，并用其中一部分输送酸解泥渣至污水处理场，分离部分未反应矿粉后进入污水处理场同其它酸性废水一并中和处理。

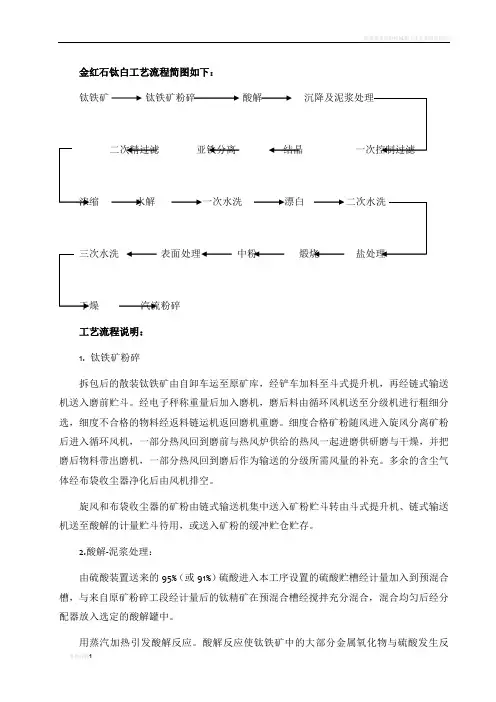

钛白粉工艺设计流程简图
金红石钛白工艺流程简图如下：钛铁矿钛铁矿粉碎酸解沉降及泥浆处理二次精过滤亚铁分离结晶一次控制过滤浓缩水解一次水洗漂白二次水洗三次水洗表面处理中粉煅烧盐处理干燥汽流粉碎工艺流程说明：1. 钛铁矿粉碎拆包后的散装钛铁矿由自卸车运至原矿库，经铲车加料至斗式提升机，再经链式输送机送入磨前贮斗。
经电子秤称重量后加入磨机，磨后料由循环风机送至分级机进行粗细分选，细度不合格的物料经返料链运机返回磨机重磨。
细度合格矿粉随风进入旋风分离矿粉后进入循环风机，一部分热风回到磨前与热风炉供给的热风一起进磨供研磨与干燥，并把磨后物料带出磨机，一部分热风回到磨后作为输送的分级所需风量的补充。
多余的含尘气体经布袋收尘器净化后由风机排空。
旋风和布袋收尘器的矿粉由链式输送机集中送入矿粉贮斗转由斗式提升机、链式输送机送至酸解的计量贮斗待用，或送入矿粉的缓冲贮仓贮存。
2.酸解-泥浆处理：由硫酸装置送来的95%（或91%）硫酸进入本工序设置的硫酸贮槽经计量加入到预混合槽，与来自原矿粉碎工段经计量后的钛精矿在预混合槽经搅拌充分混合，混合均匀后经分配器放入选定的酸解罐中。
用蒸汽加热引发酸解反应。
酸解反应使钛铁矿中的大部分金属氧化物与硫酸发生反应，其中钛以硫酸氧钛的形式作为分解产物。
酸解反应为放热反应，反应放出的热量使酸解罐中的物料温度迅速升高至180℃～200℃左右，温度的升高加速了酸解反应的进行。
酸解主反应完成后熟化一定时间，通过仪表计量加水浸取，浸取一段时间调整钛液中的三价钛离子含量及F值。
浸取完成后的钛液用泵送到沉降工序。
酸解反应产生的酸解尾气中含有大量的水蒸气及微量的矿粉尘、二氧化硫、三氧化硫、硫酸雾等污染物质。
通过管道将酸解尾气引至酸解罐主烟囱中，将水池中的碱性水通过水泵喷射进入酸解罐主烟囱，洗涤除去酸解尾气中的矿粉尘及二氧化硫等污染物质，并将酸解尾气冷却至50℃左右，洗涤后的酸解尾气通过酸解罐烟囱40米高点达标排放。
洗涤废水设冷却塔循环使用，并用其中一部分输送酸解泥渣至污水处理场，分离部分未反应矿粉后进入污水处理场同其它酸性废水一并中和处理。
《硫酸法钛白粉生产》PPT课件
钛白粉的性质
• 钛白粉化学名二氧化钛，商用名钛白，分子式TiO2。 • 二氧化钛是多晶型化合物，自然界中存在三种结晶形
态：金红石型（R)，锐态型（A）和板钛型。 • 板钛型属斜方晶系，不稳定晶型，当加热高于650 ℃
会直接转化为金红石型，目前无实际工业价值。 • 钛白粉无毒，化学性质很稳定。在常温下几乎不与其
兰
不能既是兰又是黄着个理论而建
红 +a*
立的.
*CIE = 国际照明协会.
-b*
单一数值可用于描述红/绿色及黄
/兰色特征.因此当一种颜色用CIE
L*a*b* 表示时,
黑
L*代表明度值,
a*代表红/绿值,
b*代表黄/兰值.
2.遮盖力
• 遮盖力即不透明度，指当一件物体涂以某种涂料时涂
料中的颜料能遮盖被涂物体表面的底色的能力。
主要控制参数：
要点：控制窑内的温度梯度，有合适的煅烧强度，保 证脱水脱硫晶型转化过程的充分进行；
煅烧强度
煅烧温度和时间的结合；煅烧温度低，即使延充分 的长煅烧时间，偏钛酸在窑内高温段也得不到热量 进行晶型转化，此时得到的料子白度虽然好，但是 消色力差，吸油量高，遮盖力低，pH值低；煅烧温 度过高，则白度差，亮度值低；因此要控制好煅烧 温度和时间调整好适当的煅烧强度，才能得到白度 好，消色力高，吸油量低的产品，颜料性能优异。
它物质反应。
• 1)与浓硫酸的反应
长时间煮沸情况下，TiO2能溶于浓硫酸，生成硫酸钛 或硫酸氧钛。生产中，常用此反应测定成品或半成 品的TiO2含量。为加速其溶解，可在硫酸中加入硫 酸铵或碱金属硫酸盐，使其沸点升高或起共同离子 作用。
• 2)与硫酸盐反应
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金红石钛白工艺流程简图如下:钛铁矿钛铁矿粉碎酸解沉降及泥浆处理亚铁分离结晶水解一次水洗漂白表面处理中粉煅烧干燥汽流粉碎:1、钛铁矿粉碎拆包后得散装钛铁矿由自卸车运至原矿库,经铲车加料至斗式提升机,再经链式输送机送入磨前贮斗。
经电子秤称重量后加入磨机,磨后料由循环风机送至分级机进行粗细分选,细度不合格得物料经返料链运机返回磨机重磨。
细度合格矿粉随风进入旋风分离矿粉后进入循环风机,一部分热风回到磨前与热风炉供给得热风一起进磨供研磨与干燥,并把磨后物料带出磨机,一部分热风回到磨后作为输送得分级所需风量得补充。
多余得含尘气体经布袋收尘器净化后由风机排空。
旋风与布袋收尘器得矿粉由链式输送机集中送入矿粉贮斗转由斗式提升机、链式输送机送至酸解得计量贮斗待用,或送入矿粉得缓冲贮仓贮存。
2、酸解泥浆处理:由硫酸装置送来得95%(或91%)硫酸进入本工序设置得硫酸贮槽经计量加入到预混合槽,与来自原矿粉碎工段经计量后得钛精矿在预混合槽经搅拌充分混合,混合均匀后经分配器放入选定得酸解罐中。
用蒸汽加热引发酸解反应。
酸解反应使钛铁矿中得大部分金属氧化物与硫酸发生反应,其中钛以硫酸氧钛得形式作为分解产物。
酸解反应为放热反应,反应放出得热量使酸解罐中得物料温度迅速升高至180℃～200℃左右,温度得升高加速了酸解反应得进行。
酸解主反应完成后熟化一定时间,通过仪表计量加水浸取,浸取一段时间调整钛液中得三价钛离子含量及F值。
浸取完成后得钛液用泵送到沉降工序。
酸解反应产生得酸解尾气中含有大量得水蒸气及微量得矿粉尘、二氧化硫、三氧化硫、硫酸雾等污染物质。
通过管道将酸解尾气引至酸解罐主烟囱中,将水池中得碱性水通过水泵喷射进入酸解罐主烟囱,洗涤除去酸解尾气中得矿粉尘及二氧化硫等污染物质,并将酸解尾气冷却至50℃左右,洗涤后得酸解尾气通过酸解罐烟囱40米高点达标排放。
洗涤废水设冷却塔循环使用,并用其中一部分输送酸解泥渣至污水处理场,分离部分未反应矿粉后进入污水处理场同其它酸性废水一并中与处理。
将改性好得絮凝剂加入到絮凝剂溶解槽,加水通过蒸汽加热使絮凝剂溶解,絮凝剂稀释到使用浓度后送入絮凝剂计量槽。
稀释后得絮凝剂按照一定得比例通过比值流量调节方式与酸解后得硫酸钛液一道加入沉降槽。
在絮凝剂得絮凝作用下,钛液中未反应得钛矿与其它不溶性得杂质在沉降槽内以泥浆得形式沉降到沉降槽得底部。
吸取沉降槽上部澄清合格得清钛液用泵送钛液热过滤工序进一步净化。
沉降槽底部得泥浆待积累到一定位置后用泵送到泥浆处理工序,泥浆在泥浆槽中通过蒸汽间接加热,加热后得泥浆用板框过滤,滤液返回到沉降槽,泥渣用压缩空气吹干,直接送泥渣场堆放。
3、过滤结晶分离:由酸解沉降工序来得钛液加入助滤剂木屑粉或硅藻土,经混合均匀后泵送至钛液板框进行一次控制过滤,除去钛液中得杂质。
除杂后得钛液进入真空结晶系统,亚铁结晶析出。
达到放料终温后去圆盘分离机分离硫酸亚铁。
亚铁去堆场进行包装,叉车送至亚铁库。
滤液进入稀钛液贮槽再泵至以木炭为助滤层得板框压滤机中进行二次精过滤。
4.浓缩水解合格得清钛液经泵送入钛液预热器,用蒸汽冷凝水预热后进入薄膜蒸发器,使之浓度提高至200 g/l,然后进入浓钛液贮槽。
二次蒸汽同一次控制过滤得钛液换热后进气压式冷凝器,不凝性气体由水环泵排空。
浓钛液贮槽中得钛液由钛液泵送入浓钛液预热器,通过蒸汽盘管加热,预先制备好得外加晶种送入水解槽中,再将预热好得浓钛液放入水解槽中进入微压水解过程,然后经偏钛酸冷却器进入偏钛酸贮槽再由偏钛酸浆料泵送至水洗工段。
5、一次水洗漂白二次水洗盐处理工序:用隔膜压滤机进行水洗,水洗合格后,将滤饼卸至打浆槽,然后泵送至漂白罐。
在漂白罐中加入硫酸、三价钛液对偏钛酸进行漂白,漂白后加入煅烧晶种。
煅烧晶种用二次水洗合格得偏钛酸制备,用氢氧化钠溶液溶解使之生成钛酸钠,钛酸钠水洗合格后用盐酸进行酸溶,酸溶后得TiO2具有金红石型结构。
加入漂白后得浆料中,作为金红石型转化得晶种。
漂白后得偏钛酸用泵送至二次水洗隔膜压滤机洗涤。
用温水进行漂洗,漂洗合格后,将滤饼卸至打浆后用泵送至偏钛酸贮槽中,经密度控制槽调节密度后泵送至盐处理罐加入磷酸与碳酸钾然后送煅烧工序。
水洗初滤酸作为废酸回收。
漂洗洗水返回作一次洗水,整个过程完全自动化操作。
三价钛采用经一次水洗后偏钛酸制备。
在三价钛制备罐内加入偏钛酸、硫酸加热酸溶后用铝粉还原,保温、冷却后存放待用。
盐处理剂采用工业纯碳酸钾或氢氧化钾与磷酸。
钾盐在溶解槽中溶解后送计量槽备用。
外购磷酸由槽车运来后卸至磷酸贮槽,由泵泵至计量槽供给盐处理用。
盐处理浆料中尚需加入金红石型转化得促进剂,促进剂有氧化锌与氧化铝两种,多数都就是加入氧化锌也可加入Al2O3。
6、煅烧工序:盐处理后得料浆送至煅烧工序偏钛酸料浆贮槽,由泵送至隔膜压滤机进行压滤,滤饼卸至偏钛酸贮斗,底部皮带输送至加料螺旋加入至窑内进行煅烧。
随窑得转动,物料向前移动,经与高温气体逆流接触,逐步完成脱水、脱硫以及晶型转化至窑头落入下料管,经双翻板阀至冷却转筒同空气进行间接热交换后被冷却。
从冷却转筒出来得物料由斗提机输送螺旋送至大料仓,贮存并供给中间粉碎得辊压磨进行粉碎。
离开窑尾得煅烧尾气经旋风收尘器收尘,进入文丘里洗涤器或冷却塔同废酸换热使之废酸中部分水份蒸发,同时降低尾气温度,再经水洗塔降温后得尾气进入碱洗塔电除雾器除去酸雾与粉尘,最后经风机由烟囱排放。
7、中粉来自煅烧工段得TiO2煅烧料,通过斗提机螺旋输送机进入大贮仓,再经螺旋输送机送入磨前TiO2贮斗,磨粉时物料经星形给料器、螺旋输送机加入辊压磨,磨碎、润湿分散后进入砂磨机,磨细后送至TiO2浆料贮槽然后泵至后处理表面处理罐进行后处理。
8、表面处理:表面处理得目得,旨在提高二氧化钛颜料得应用性能,生产出高档次得产品。
通过在二氧化钛粒子包覆诸如硅、铝、锆等氧化物或者一些有机物,增加颜料得耐侯性、抗粉化性与在溶剂中分散性能以及降低光化学活性等。
后处理实际上包括一系列工序,首先就是将已经粉碎好得中间产品,用除盐水打浆加入硅酸钠、稀碱液使之充分分散并调整PH值,然后经过湿磨分级去除粗粒子,再送去表面处理罐进行化学包膜处理。
包膜过程可以理解为酸碱中与得一些复分解反应,目得就是使之盐类变成氧化物包覆于二氧化钛表面。
包膜后得二氧化钛用除盐水洗涤,水洗过程基本上同偏钛酸水洗,这里主要除去包膜时产生得盐类杂质。
洗涤合格后得二氧化钛送去干燥,干燥后得二氧化钛用引进得气粉机粉碎。
在后处理工序除纯钛液外还包括一系列得包膜剂制备。
诸如硫酸铝、硅酸钠、稀硫酸、稀碱液等得制备。
锐钛钛白工艺流程简图如下:钛铁矿钛铁矿粉碎酸解沉降及泥浆处理亚铁分离结晶水解一次水洗漂白成品粉碎、包装煅烧工艺流程说明:1、钛铁矿粉碎拆包后得散装钛铁矿由自卸车运至原矿库,经铲车加料至斗式提升机,再经链式输送机送入磨前贮斗。
经电子秤称重量后加入磨机,磨后料由循环风机送至分级机进行粗细分选,细度不合格得物料经返料链运机返回磨机重磨。
细度合格矿粉随风进入旋风分离矿粉后进入循环风机,一部分热风回到磨前与热风炉供给得热风一起进磨供研磨与干燥,并把磨后物料带出磨机,一部分热风回到磨后作为输送得分级所需风量得补充。
多余得含尘气体经布袋收尘器净化后由风机排空。
旋风与布袋收尘器得矿粉由链式输送机集中送入矿粉贮斗转由斗式提升机、链式输送机送至酸解得计量贮斗待用,或送入矿粉得缓冲贮仓贮存。
2、酸解泥浆处理:由硫酸装置送来得95%(或91%)硫酸进入本工序设置得硫酸贮槽经计量加入到预混合槽,与来自原矿粉碎工段经计量后得钛精矿在预混合槽经搅拌充分混合,混合均匀后经分配器放入选定得酸解罐中。
用蒸汽加热引发酸解反应。
酸解反应使钛铁矿中得大部分金属氧化物与硫酸发生反应,其中钛以硫酸氧钛得形式作为分解产物。
酸解反应为放热反应,反应放出得热量使酸解罐中得物料温度迅速升高至180℃～200℃左右,温度得升高加速了酸解反应得进行。
酸解主反应完成后熟化一定时间,通过仪表计量加水浸取,浸取一段时间调整钛液中得三价钛离子含量及F值。
浸取完成后得钛液用泵送到沉降工序。
酸解反应产生得酸解尾气中含有大量得水蒸气及微量得矿粉尘、二氧化硫、三氧化硫、硫酸雾等污染物质。
通过管道将酸解尾气引至酸解罐主烟囱中,将水池中得碱性水通过水泵喷射进入酸解罐主烟囱,洗涤除去酸解尾气中得矿粉尘及二氧化硫等污染物质,并将酸解尾气冷却至50℃左右,洗涤后得酸解尾气通过酸解罐烟囱40米高点达标排放。
洗涤废水设冷却塔循环使用,并用其中一部分输送酸解泥渣至污水处理场,分离部分未反应矿粉后进入污水处理场同其它酸性废水一并中与处理。
将改性好得絮凝剂加入到絮凝剂溶解槽,加水通过蒸汽加热使絮凝剂溶解,絮凝剂稀释到使用浓度后送入絮凝剂计量槽。
稀释后得絮凝剂按照一定得比例通过比值流量调节方式与酸解后得硫酸钛液一道加入沉降槽。
在絮凝剂得絮凝作用下,钛液中未反应得钛矿与其它不溶性得杂质在沉降槽内以泥浆得形式沉降到沉降槽得底部。
吸取沉降槽上部澄清合格得清钛液用泵送钛液热过滤工序进一步净化。
沉降槽底部得泥浆待积累到一定位置后用泵送到泥浆处理工序,泥浆在泥浆槽中通过蒸汽间接加热,加热后得泥浆用板框过滤,滤液返回到沉降槽,泥渣用压缩空气吹干,直接送泥渣场堆放。
3、过滤结晶分离:由酸解沉降工序来得钛液加入助滤剂木屑粉或硅藻土,经混合均匀后泵送至钛液板框进行一次控制过滤,除去钛液中得杂质。
除杂后得钛液进入冷冻、结晶系统,亚铁结晶析出。
达到放料终温后去圆盘分离机分离硫酸亚铁。
亚铁去堆场进行包装,叉车送至亚铁库。
滤液进入稀钛液贮槽再泵至以木炭为助滤层得板框压滤机中进行二次精过滤。
4.浓缩水解合格得清钛液经泵送入钛液预热器,用蒸汽冷凝水预热后进入薄膜蒸发器,使之浓度提高至200 g/l,然后进入浓钛液贮槽。
二次蒸汽同一次控制过滤得钛液换热后进气压式冷凝器,不凝性气体由水环泵排空。
浓钛液贮槽中得钛液由钛液泵送入浓钛液预热器,通过蒸汽盘管加热,预先制备好得外加晶种送入水解槽中,再将预热好得浓钛液放入水解槽中进入微压水解过程,然后经偏钛酸冷却器进入偏钛酸贮槽再由偏钛酸浆料泵送至水洗工段。
5、一次水洗漂白二次水洗盐处理工序:用隔膜压滤机进行水洗,水洗合格后,将滤饼卸至打浆槽,然后泵送至漂白罐。
在漂白罐中加入硫酸、三价钛液对偏钛酸进行漂白,漂白后加入煅烧晶种。
煅烧晶种用二次水洗合格得偏钛酸制备,用氢氧化钠溶液溶解使之生成钛酸钠,钛酸钠水洗合格后用盐酸进行酸溶,酸溶后得TiO2具有金红石型结构。
加入漂白后得浆料中,作为金红石型转化得晶种。
漂白后得偏钛酸用泵送至二次水洗隔膜压滤机洗涤。
用温水进行漂洗,漂洗合格后,将滤饼卸至打浆后用泵送至偏钛酸贮槽中,经密度控制槽调节密度后泵送至盐处理罐加入磷酸与碳酸钾然后送煅烧工序。
