电路分析 替代定理

《电路原理》作业及答案

第一章“电路模型和电路定律”练习题 1-1说明题1-1图（a）、（b）中：（1）u、i的参考方向是否关联？（2）ui乘积表示什么功率？ （3）如果在图（a）中u>0、i<0；图（b）中u>0、i>0，元件实际发出还是吸收功率？ i u- + 元件 i u- + 元件 （a）（b） 题1-1图 1-4 在指定的电压u和电流i的参考方向下，写出题1-4图所示各元件的u和i的约束方程（即VCR）。 i u- + 10kΩi u- + 10Ωi u- + 10V - + （a）（b）（c） i u- + 5V + -i u- + 10mA i u- + 10mA （d）（e）（f） 题1-4图 1-5 试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。

15V + - 5Ω 2A 15V +-5Ω 2A 15V + - 5Ω2A （a ） （b ） （c ） 题1-5图 1-16 电路如题1-16图所示，试求每个元件发出或吸收的功率。 0.5A 2U +- 2ΩU + - I 2Ω1 2V + - 2I 1 1Ω （a ） （b ） 题1-16图 A I 2

1-20 试求题1-20图所示电路中控制量u 1及电压u 。 ++2V - u 1 - +- u u 1 + - 题1-20图

第二章“电阻电路的等效变换”练习题 2-1电路如题2-1图所示，已知u S=100V，R1=2kΩ，R2=8kΩ。试求以下3种情况下的电压 u 2 和电流 i2、i3：（1）R3=8kΩ；（2）R3=∞（R3处开路）；（3）R3=0（R3处短路）。 u S + - R 2 R 3 R 1 i 2 i 3 u 2 + - 题2-1图

PFC电路原理与分析

引言 追求高品质的电力供需，一直是全球各国所想要达到的目标，然而，大量的兴建电厂，并非解决问题的唯一途径，一方面提高电力供给的能量，一方面提高电气产品的功率因数（Power factor）或效率，才能有效解决问题。有很多电气产品，因其内部阻抗的特性，使得其功率因数非常低，为提高电气产品的功率因数，必须在电源输入端加装功率因数修正电路（Power factor correction circuit），但是加装电路势必增加制造成本，这些费用到最后一定会转嫁给消费者，因此厂商在节省成本的考量之下，通常会以低价为重而不愿意让客户多花这些环保金，大多数的消费者，也因为不了解功率因数修正电路的重要性，只以为兴建电厂才是解决电力不足问题的唯一方案，这是大多数发展中国家电力供应的一大问题所在。 功率因数的意义 电力公司经由输配电系统送至用户端的电力（市电）是电压100-110V/60Hz或200-240V/50Hz的交流电，而电气产品的负载阻抗有三种状况，包括电阻性、电容性、和电感性等，其中只有电阻性负载会消耗功率而产生光或热等能源转换，而容性或感性负载只会储存能量，并不会造成能量的消耗。在纯阻性负载状况下，其电压和电流是同相位的，而在电容性负载下，电流的相位是超前电压的，在电感性负载下电压又是超前电流相位的。这超前或滞后的相位角度直接影响了负载对能量的消耗和储存状况，因此定义了实功功率的计算公式： Ｐ＝ＶＩＣｏｓθ θ为V和I和夹角，Cosθ的值介于0-1之间，此值直接影响了电流对负载作实功的状况，称之为功率因数（Power Factor，简称PF）。 为了满足消费者的需要，电力公司必须提供S=VI的功率，而消费者实际上只使用了P的功率值，有一部分能量做了虚功，消耗在无功功率上。PF值越大，则消耗的无功功率越小，电力公司需要提供的S值也越小，将可以少建很多电厂。 功率因数修正器的结构 功率因数修正器的主要作用是让电压与电流的相位相同且使负载近似于电阻性，因此在电路设计上有很多种方法。其中依使用元件来分类，可分为被动式和主动式功因修正器两种。被动式功因修正器在最好状况下PF值也只能达到70%，在严格的功因要求规范下并不适用。若要在全电压范围内（90V~265Vac）且轻重载情况下都能达到80%以上PF值，则主动式功因修正器是必要的选择。主动式功因修正器多为升压式电路结构（Boost Topology）， 如图一所示，图二为电感作用波形，输入电压要求为90V~265Vac，在Vd点则为127V~375V直流电压，由升压电路把输出电压V o升到400V的直流，其工作过程如下：

电路原理练习题二及答案

精选考试题类文档，希望能帮助到您! 一、选择题 1、设电路元件的电压和电流分别为u 和i ，则( ). （A ）i 的参考方向应与u 的参考方向一致 （B ）u 和i 的参考方向可独立地任意指定 （C ）乘积“u i ”一定是指元件吸收的功率 （D ）乘积“u i ”一定是指元件发出的功率 2、如图1.1所示，在指定的电压u 和电流i 的正方向下，电感电压u 和电流i 的约束方程为( ). （A ）dt di 002 .0- （B ）dt di 002.0 （C ）dt di 02.0- （D ）dt di 02.0 图1.1 题2图 3、电路分析中所讨论的电路一般均指( ). （A ）由理想电路元件构成的抽象电路 （B ）由实际电路元件构成的抽象电路 （C ）由理想电路元件构成的实际电路 （D ）由实际电路元件构成的实际电路 4、图1.2所示电路中100V 电压源提供的功率为100W ，则电压U 为( ). （A ）40V （B ）60V （C ）20V （D ）-60V

图1.2 题4 图 图1.3 题5图 5、图1.3所示电路中I 的表达式正确的是（ ）. （A ）R U I I S - = （B ）R U I I S += （C ）R U I -= （D ）R U I I S --= 6、下面说法正确的是（ ）. （A ）叠加原理只适用于线性电路 （B ）叠加原理只适用于非线性电路 （C ）叠加原理适用于线性和非线性电路 （D ）欧姆定律适用于非线性电路 7、图1.4所示电路中电流比B A I I 为（ ）. （A ） B A R R （B ）A B R R （ C ）B A R R - （ D ）A B R R - 图1.4 题7图 8、与理想电流源串联的支路中电阻R （ ）. （A ）对该支路电流有影响 （B ）对该支路电压没有影响 （C ）对该支路电流没有影响 （D ）对该支路电流及电压均有影响 9、图1.5所示电路中N 为有源线性电阻网络，其ab 端口开路电压为30V ，当把安培表接在ab 端口时，测得电流为3A ，则若把10Ω的电阻接在ab 端口时，ab 端电压为：（ ）. （A ）–15V （B ）30V （C ）–30V （D ）15V N I a b 图1.5 题9图 10、一阶电路的全响应等于( ). （A ）稳态分量加零输入响应 （B ）稳态分量加瞬态分量 （C ）稳态分量加零状态响应 （D ）瞬态分量加零输入响应 11、动态电路换路时，如果在换路前后电容电流和电感电压为有限值的条件下，换路前后瞬间有：（ ）. （A ）()()+-=00C C i i （B ）()()+-=00L L u u

ATX电源电路原理分析和维修教程整理

ATX电源结构简介 ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。 图13-1 主机电源方框原理图 1、交流输入、整流、滤波与开关电源电路

交流输入回路包括输入保护电路和抗干扰电路等。输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。 推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。 本章介绍的ATX电源在电路结构上属于他激式脉宽调制型开关电源，220V市电经BD1～BD4整流和C5、C6滤波后产生+300V直流电压，同时C5、C6还与Q1、Q2、C8及T1原边绕组等组成所谓“半桥式”直流变换电路。当给Q1、Q2基极分别馈送相位相差180°的脉宽调制驱动脉冲时，Q1和Q2将轮流导通，T1副边各绕组将感应出脉冲电压，分别经整流滤波后，向电脑提供＋3.3V、±5V、±12V ５组直流稳压电源。 THR为热敏电阻，冷阻大，热阻小，用于在电路刚启动时限制过大的冲击电流。D1、D2是Q1、Q2的反相击穿保护二极管，C9、C10为加速电容，D3、D4、R9、R10为C9、C10提供能量泄放回路，为Q1、Q2下一个周期饱和导通作好准备。主变换电路输出的各组电源，在主机未开启前均无输出。其单元电路原理如下图13.2所示：

《电路分析》戴维南定理的解析与练习

《戴维南定理》习题练习 一、知识点 1、二端(一端口) 网络的概念： 二端网络：具有向外引出一对端子的电路或网络。 无源二端网络：二端网络中没有独立电源。 有源二端网络：二端网络中含有独立电源。 2、戴维宁（戴维南）定理 任何一个线性有源二端网络都可以用一个电压为U OC的理想电压源和一个电阻R0串联的等效电路来代替。如图所示：

等效电路的电压U OC是有源二端网络的开路电压，即将负载R L断开后 a 、b两端之间的电压。 等效电路的电阻R0是有源二端网络中所有独立电源均置零（理想电压源用短路代替，理想电流源用开路代替）后, 所得到的无源二端网络 a 、b两端之间的等效电阻。

二、例题：应用戴维南定理解题 戴维南定理的解题步骤： 1.把电路划分为待求支路和有源二端网络两部分，如图1中的虚线。 2.断开待求支路，形成有源二端网络（要画图），求有源二端网络的开路电压UOC 。 3.将有源二端网络内的电源置零，保留其内阻（要画图），求网络的入端等效电阻Rab 。 4.画出有源二端网络的等效电压源，其电压源电压US=UOC （此时要注意电源的极性），内阻R0=Rab 。 5.将待求支路接到等效电压源上，利用欧姆定律求电流。 【例1】电路如图，已知U 1=40V ，U 2=20V ，R 1=R 2=4 ，R 3=13 ，试用戴维宁定理求电流 I 3。 解：(1) 断开待求支路求开路电压 U OC U OC = U 2 + I R 2 = 20 + 4 = 30V 或： U OC = U 1 – I R 1 = 40 – 4 = 30V U OC 也可用叠加原理等其它方法求。 (2) 求等效电阻R 0 A 5.24420 402121 =+-=+-=R R U U I

《电路原理》作业

第一讲作业 （电路和电路模型，电流和电压的参考方向，电功率和能量） 1. 如图1所示：U ＝ V ，U 1＝ V 。 2. 图1—4所示的电路中，已知电压 1245U U U V ===，求 3 U 和 CA U 3. 图示一个3A 的理想电流源与不同的外电路相接，求3A 电流源三种情况 第二讲作业 （电路元件，电阻元件，电压源和电流源 ） I 。 2. 求图示各电路的电压U 。

3. 图示各电路，求： (1) 图(a)中电流源S I 产生功率S P 。 (2) 图(b)中电流源S U 产生功率S P 第三讲作业 （受控电源，电路基本定律（VAR 、 K CL 、K VL ）） 1. 图示某电路的部分电路，各已知的电流及元件值已标出在图中，求I 、s U 、R 。 2. 图示电路中的电流I = ( )。 3. 图示含受控源电路，求： (1) 图(a)中电压u 。 (2) 图(b)中2Ω电阻上消耗的功率R P 。

第四讲作业 （电路的等效变换，电阻的串联和并联，电阻的Y形联结和△形连结的等效变换） 1.图示电路中的acb支路用图支路替代，而不会影响电路其他部分 的电流和电压。 2.电路如图，电阻单位为Ω，则R ab=_________。

3. 求图示各电路中的电流I 。 第五讲作业 （电压源和电流源的串联和并联，实际电源的两种模型及其等效变换，输入电阻） 1. 求图示电路中的电流I 和电压U ab 。 2. 用等效变换求图示电路中的电流I 。 .

3. 求图示各电路ab 端的等效电阻ab R 。 第三章作业 3-1、某电路有n 结点，b 支路，其树枝数为 ，连枝数为 ，基本回路数为 ；独立的KCL 方程有 个，独立的KVL 方程有 个，独立的KCL 和KVL 方程数为 。 3-2、电路的图如图，以2、3、4为树枝，请写出其基本回路组。 3-3、电路如图，用支路电流法列方程。 3-4、电路见图，用网孔分析法求I 。

pcb板电路原理图分模块解析

PCB板电路原理图分模块解析 前面介绍了电路图中的元器件的作用和符号。一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉，形式变化多端,初学者往往不知道该从什么地方开始，怎样才能读懂它。其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现,它是由少数几个单元电路组成的。好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理，再复杂的电路,经过分析就可发现，它也是由少数几个单元电路组成的。因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。 按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。 一、电源电路的功能和组成 每个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是用电池。但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点,因此最经济可靠而又方便的是使用整流电源。 电子电路中的电源一般是低压直流电，所以要想从２20 伏市电变换成直流电，应该先把 220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。因此整流电源的组成一般有四大部分,见图１。其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。 二、整流电路 整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。 ( 1 )半波整流 半波整流电路只需一个二极管,见图 2 ( a )。在交流电正半周时 VD 导通，负半周时ＶD 截止,负载 R 上得到的是脉动的直流电

2020上“电路原理”作业(四大题共16小题)

一、简答题（8 小题） 1、在进行电路分析时，为何要指定电压或电流的参考方向何谓关联参考方向何谓非关联参考方向在图1-1中，电压和电流的参考方向为关联参考方向还是非关联参考方向在这种参考方向体系下，ui 乘积表示吸收还是发出功率如果u >0、i <0，则元件实际发出还是吸收功率 i u -+ 元件 图1-1 、 2、分别说明图1-2、1-3所示的电路模型是理想电压源还是理想电流源分别简述理想电压源和理想电流源的特点，并分别写出理想电压源和理想电流源的VCR （即u 和i 的约束方程）。 i u -+ 10V - + i u - + 10mA 图1-2 图1-3 3、何谓RLC 并联电路的谐振在发生谐振时，其阻抗、电流、无功功率各有何特点并写出其品质因数Q 的表达式。 》 答:1、端口上的电压与输入电流同相时的工作状态称为谐振，由于发生在并联电路中， 所以称为并联电路的谐振。 2、并联谐振电路总阻抗最大，因而电路总电流变得最小，但对每一支路而言，其电流都可能比总电流大得多，因此电流谐振又称电流谐振。并联谐振不会产生危及设备安全的谐振过电压，但每一支路会产生过电流。

3、并联电阻除以谐振时的感抗(或容抗)等于品质因数Q。 4、何谓RLC串联电路的谐振在发生谐振时，其阻抗、电压、无功功率各有何特点并写出其品质因数Q的表达式。 答:1、由于串联电路中的感抗和容抗有相互抵消作用，这时端口上的电压与电流相同，工程上将电路的这种工作状态称为谐振，由于是在RLC串联电路中发生的，故称为串联谐振。 2、串联谐振：电路呈纯电阻性，端电压和总电流相同，此时阻抗最小，电流电大，在电感和电容上可能产生比电源电压大很多倍的高电压，国此串联谐振也称不电压谐振。 3、谐振时的感抗(或容抗)除以串联电阻等于品质因数Q。 ） 5、什么是三相对称负载图1-4中三相电源 a U 、 b U 、 c U 对称， L C X X R= =，则是否构 成三相对称电路为什么并说明其线电流 a I 、 b I 、 c I 是否对称。 I b I a I c U b U c + + + － － － a b c L C a R 图1-4 6、什么是三相对称负载图1-5中三相电源 a U 、 b U 、 c U 对称，则是否构成三相对称电路为 什么并说明其线电流 a I 、 b I 、 c I 是否对称。 [ b I a I c I b U c U + + + － － － a b c Z Z a U Z 图1-5

入门电路原理图分析

入门电路原理图分析 一、电子电路的意义电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了。在设计电路时，也可以从容地纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功。我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高工作效率。二、电子电路图的分类常遇到的电子电路图有原理图、方框图、装配图和印版图等。1、原理图 原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做“电原理图”。这种图由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。分析电路时，通过识别图纸上所画的各种电路元件符号以及它们之间的连接方式，就可以了解电路的实际工作情况。下图所示就是一个收音机电路的原理图。2、方框图(框图) 方框图是一种用方框和连线来表示电路工作原理和构成概 况的电路图。从根本上说，这也是一种原理图。不过在这种图纸中，除了方框和连线几乎没有别的符号了。它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全

部的元器件和它们连接方式，而方框图只是简单地将电路安装功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线(有时用带箭头的连线)说明各个方框之间的关系。所以方框图只能用来体现电路的大致工作原理，而原理图除了详细地表明电路的工作原理外，还可以用来作为采集元件、制作电路的依据。下图所示的就是上述收音机电路的方框图。(三)装配图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。我们只要照着图上画的样子，依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。这种电路图一般是供初学者使用的。装配图根据装配模板的不同而各不一样，大多数作为电子产品的场合，用的都是下面要介绍的印刷线路板，所以印板图是装配图的主要形式。在初学电子知识时，为了能早一点接触电子技术，我们选用了螺孔板作为基本的安装模板，因此安装图也就变成另一种模式。如下图：(四)印板图印板图的全名是“印刷电路板图”或“印刷线路板图”，它和装配图其实属于同一类的电路图，都是供装配实际电路使用的。印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的金属箔作为元器件之间导电的连线，完成电路的连接。由于这种电路板的一面

叠加定理和替代定理

叠加定理和替代定理 1.加深对叠加定理和替代定理的理解 2.验证叠加定理只适用于线性电路，而替代定理则对线性电路和非线性电路均适用 1.叠加定理：多个独立电源共同作用的线性电路中，在任意一个支路中所产生的电压和电流 响应，等于各个电源分别单独作用时在该支路所产生的电压或电流响应的代数和。 注：电压源不工作时，短路处理，用一根理想导线代替 电流源不工作时，断路处理，从电路中拿掉 ——叠加定理只适用于线性电路，对非线性电路不适用 2.替代定理：若电路中某支路电路压uU,U或电流已知，则次电路可用电压的电压源iS或i,i的电流源代替，替代前后，电路中各支路电压、电流不变。 S ——替代定理则对线性电路和非线性电路均适用 1.验证叠加定理 II21a ++IU,8VU,5VS1S2 -- RR,100,R,200,112 b 图4-1 叠加定理

按图4-1接线，稳压二极管接入电路时的极性如图4-1所示，它处于反向工作状态，其稳定电压约5.5～6.5V。测量电压源单独作用及共同作用时的各支路电流II、、和电压I12U。将测量数据记录在表格一中。ab （V） U（mA）（mA） II（mA）表一、叠加定理 Iab12 电压源工作状态 U,8V,U,0V S1S2 U,0V,U,5V S1S2 U,8V,U,5V S1S2 2.验证替代定理 计算在电压源共同作用时稳压二极管的电阻值（R,UI），并在电阻箱上取此值，替ab代稳压二极管接入电路，电路如图4-2所示。测量电压源单独作用及共同作用时的各支路电 流I、I、和电压U。将测量数据记录在表格二中。 I12ab II21a ++IU,8VU,5VS1S2 -- RR,100,R,200,112 b 图4-2 替代定理 表二、替代定理 电压源工作状态 U（V） II（mA）（mA）（mA） Iab12 U,8V,U,0V S1S2 U,0V,U,5V S1S2 U,8V,U,5V S1S2 序号仪表设备名称选用挂箱型号数量备注

电路原理课程题库(有详细答案)

《电路原理》课程题库 一、填空题 1、RLC串联电路发生谐振时，电路中的（电流）将达到其最大值。 2、正弦量的三要素分别是振幅、角频率和（初相位） 3、角频率ω与频率ｆ的关系式是ω=（2πｆ）。 4、电感元件是一种储能元件，可将输入的电能转化为（磁场）能量储存起来。 5、RLC串联谐振电路中，已知总电压U=10V，电流I=5A，容抗X C =3Ω，则感抗X L =（3Ω），电阻R=（2Ω）。 6、在线性电路中，元件的（功率）不能用迭加原理计算。 7、表示正弦量的复数称（相量）。 8、电路中a、b两点的电位分别为V a=-2V、V b=5V，则a、b两点间的电压U ab=（-7V），其电压方向为（a指向b）。 ) 9、对只有两个节点的电路求解，用（节点电压法）最为简便。 10、RLC串联电路发生谐振的条件是：（感抗=容抗）。 11、（受控源）是用来反映电路中某处的电压或电流能控制另一处电压或电流的现象。 12、某段磁路的（磁场强度）和磁路长度的乘积称为该段磁路的磁压。 13、正弦交流电的表示方法通常有解析法、曲线法、矢量法和（符号）法四种。 14、一段导线电阻为R，如果将它从中间对折，并为一段新的导线，则新电阻值为（R/4）Ω。

15、由运算放大器组成的积分器电路，在性能上象是（低通滤波器）。 16、集成运算放大器属于（模拟)集成电路，其实质是一个高增益的多级直流放大器。 17、为了提高电源的利用率，感性负载电路中应并联适当的（无功)补偿设备，以提高功率因数。 18、RLC串联电路发生谐振时，若电容两端电压为100V，电阻两端电压为10V，则电感两端电压为（100V)，品质因数Q为（10)。 ' 19、部分电路欧姆定律的表达式是（I=U/R)。 20、高压系统发生短路后，可以认为短路电流的相位比电压（滞 后)90°。 21、电路通常有(通路)、(断路)和(短路)三种状态。 22、运算放大器的(输入失调)电压和(输入失调)电流随(温度)改变而发生的漂移叫温度漂移。 23、对称三相交流电路的总功率等于单相功率的(3)倍。 24、当电源内阻为R0时，负载R1获得最大输出功率的条件是(R1=R0)。 25、场效应管是电压控制器件，其输入阻抗(很高)。 26、在电感电阻串联的交流电路中电压(超前)电流一个角。 27、正弦交流电的“三要素”分别为最大值、频率和(初相位)。 28、有三个电容器的电容量分别是C1、C2和C3，已知C1> C2> C3，将它们并联在适当的电源上，则它们所带电荷量的大小关系是(Q1>Q2>Q)。 ;

2019上“电路原理”作业(四大题共16小题)

一、简答题（8小题） 1、在进行电路分析时，为何要指定电压或电流的参考方向？何谓关联参考方向？何谓非关联参考方向？在图1-1中，电压和电流的参考方向为关联参考方向还是非关联参考方向？在这种参考方向体系下，ui乘积表示吸收还是发出功率？如果u>0、i<0，则元件实际发出还是吸收功率？ 图1-1 答： 1、一旦决定了电流参考方向，每个元件上的电压降方向就确定了，不可随意设置，否则在逻辑上就是错误的，所以先要指定电厂、电流的方向。 2、所谓关联参考方向是指流过元件的电流参考方向是从元件的高电位端指向低电位端，即是关联参考方向，否则是非关联参考方向。 3、非关联——同一元件上的电压、电流的参考方向相反，称为非关联参考方向。 4、发出功率——非关联方向，调换电流i的参考方向之后，乘积p = ui < 0，表示元件发出功率。 5、吸收功率——非关联方向下，调换电流i的参考方向之后，u > 0，i > 0，功率p为正值下，元件实际吸收功率； 2、分别说明图1-2、1-3所示的电路模型是理想电压源还是理想电流源？分别简述理想电压源和理想电流源的特点，并分别写出理想电压源和理想电流源的VCR（即u和i的约束方程）。 图1-2 图1-3 答： 1、图1-2是理想电压源；1-3所示的电路模型是理想电流源 2、理想电压源电源内阻为0；理想电流源内阻无穷大 3、图1-2中理想电压源与外部电路无关，故u = 10V 图1-3中理想电流源与外部电路无关，故i=-10×10-3A=-10-2A 3、何谓RLC并联电路的谐振？在发生谐振时，其阻抗、电流、无功功率各有何特点？并写出其品质因数Q的表达式。 答： 1、端口上的电压与输入电流同相时的工作状态称为谐振，由于发生在并联电路中，所以称 为并联电路的谐振。 2、并联谐振电路总阻抗最大，因而电路总电流变得最小，但对每一支路而言，其电流都可 能比总电流大得多，因此电流谐振又称电流谐振。并联谐振不会产生危及设备安全的谐振过电压，但每一支路会产生过电流。

高频电路原理与分析

高频电路原理与分析期末复习资料 陈皓编 10级通信工程 2012年12月

1.单调谐放大电路中，以LC 并联谐振回路为负载，若谐振频率f 0 =10.7MH Z ， C Σ= 50pF ，BW 0.7=150kH Z ，求回路的电感L 和Q e 。如将通频带展宽为300kH Z ，应在回路两端并接一个多大的电阻？ 解：（1）求L 和Q e （H ）= 4.43μH （2）电阻并联前回路的总电导为 47.1（μS） 电阻并联后的总电导为 94.2（μS） 因 故并接的电阻为 2.图示为波段内调谐用的并联振荡回路，可变电容 C 的变化范围为 12～260 pF ，Ct 为微调电容，要求此回路的调谐范围为 535～1605 kHz ，求回路电感L 和C t 的值，并要求C 的最大和最小值与波段的最低和最高频率对应。 题2图 12min 12max ,22(1210) 22(26010)3 3根据已知条件，可以得出： 回路总电容为因此可以得到以下方程组16051053510t t t C C C LC L C LC L C ππππ∑ --=+? ?== ??+?? ??== ??+?

3.在三级相同的单调谐放大器中，中心频率为465kH Z ，每个回路的Q e =40，试 问总的通频带等于多少？如果要使总的通频带为10kH Z ，则允许最大的Q e 为多少？ 解：（1）总的通频带为 4650.51 5.928()40 e z e Q kH =≈?= （2）每个回路允许最大的Q e 为 4650.5123.710 e e Q =≈?= 4.图示为一电容抽头的并联振荡回路。谐振频率f 0 =1MHz ，C 1 =400 pf ，C 2= 100 pF 121212121232 260109 121082601091210260108 10198 1 253510260190.3175-12 6 1605 535 （）（）10103149423435 t t t t C C C C pF L mH π-----?+==?+=?-??-= ?==??+?=≈

电路原理图详解

电子电路图原理分析 电器修理、电路设计都是要通过分析电路原理图, 了解电器的功能和工作原理,才能得心应手开展工作的。作为从事此项工作的同志,首先要有过硬的基本功,要能对有技术参数的电路原理图进行总体了解,能进行划分功能模块,找出信号流向,确定元件 作用。若不知电路的作用,可先分析电路的输入和输出信号之间的关系。如信号变化规律及它们之间的关系、相位问题是同相位,或反相位。电路和组成形式,是放大电路,振荡电路,脉冲电路,还是解调电路。 要学会维修电器设备和设计电路,就必须熟练掌握各单元电路的原理。会划分功能块, 能按照不同的功能把整机电路的元件进行分组,让每个功能块形成一个具体功能的元件组合,如基本放大电路,开关电路,波形变换电路等。要掌握分析常用电路的几种方法, 熟悉每种方法适合的电路类型和分析步骤。 1.交流等效电路分析法 首先画出交流等效电路, 再分析电路的交流状态,即：电路有信号输入时,电路中各环节的电压和电流是否按输入信号的规律变化、是放大、振荡, 还是限幅削波、整形、鉴相等。 2?直流等效电路分析法 画出直流等效电路图,分析电路的直流系统参数,搞清晶体管静态工作点和偏置性质,级间耦合方式等。分析有关元器件在电路中所处状态及起的作用。例如：三极管的工作状态,如饱和、放大、截止区,二极管处于导通或截止等。 3?频率特性分析法 主要看电路本身所具有的频率是否与它所处理信号的频谱相适应。粗略估算一下它的中心频率,上、下限频率和频带宽度等,例如：各种滤波、陷波、谐振、选频等电路。 4?时间常数分析法 主要分析由R、L、C及二极管组成的电路、性质。时间常数是反映储能元件上能量积累和消耗快慢的一个参数。若时间常数不同,尽管它的形式和接法相似,但所起的作用还是不同,常见的有耦合电路、微分电路、积分电路、退耦电路、峰值检波电路等。 最后,将实际电路与基本原理对照,根据元件在电路中的作用,按以上的方法一步步分析,就不难看懂。当然要真正融会贯通还需要坚持不懈地学习。 电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。 电路图有两种 一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。 另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。 除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。 一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂电路图，还得从认识单词——元器件开始。有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。 电阻器与电位器（什么是电位器） 符号详见图1 所示，其中（a ）表示一般的阻值固定的电阻器，（b ）表示半可调或微调电阻器；（c ）表示电位器；（d ）表示带开关的电位器。电阻器的文字符号是“ R ”，电位器是“ RP ”，即在R 的后面再加一个说明它有调节功能的字符“ P ”。

叠加定理和替代定理

叠加定理和替代定理 一、实验目的 1.加深对叠加定理和替代定理的理解 2.验证叠加定理只适用于线性电路，而替代定理则对线性电路和非线性电路均适用 二、实验原理与说明 1.叠加定理：多个独立电源共同作用的线性电路中，在任意一个支路中所产生的电压和电流响应，等于各个电源分别单独作用时在该支路所产生的电压或电流响应的代数和。 注：电压源不工作时，短路处理，用一根理想导线代替 电流源不工作时，断路处理，从电路中拿掉 ——叠加定理只适用于线性电路，对非线性电路不适用 2.替代定理：若电路中某支路电路压u 或电流i 已知，则次电路可用电压U U S =的电压源或i i S =的电流源代替，替代前后，电路中各支路电压、电流不变。 ——替代定理则对线性电路和非线性电路均适用 三、实验内容 1.验证叠加定理 8U 1S =V 5U 2S =Ω =2002=100R 1 图4-1 叠加定理 按图4-1接线，稳压二极管接入电路时的极性如图4-1所示，它处于反向工作状态，其稳定电压约5.5～6.5V 。测量电压源单独作用及共同作用时的各支路电流1I 、2I 、I 和电压 ab U 。将测量数据记录在表格一中。

表一、叠加定理 2.验证替代定理 计算在电压源共同作用时稳压二极管的电阻值（I U R ab =），并在电阻箱上取此值，替代稳压二极管接入电路，电路如图4-2所示。测量电压源单独作用及共同作用时的各支路电流1I 、2I 、I 和电压ab U 。将测量数据记录在表格二中。 8U 1S =V 5U 2S =Ω =2002=100R 1 图4-2 替代定理 表二、替代定理

四、实验设备 五、注意事项 1.稳压二极管的极性 2.电压源不做用时短路 3.可调电阻箱上的电阻必须事先调好 六、实验报告 1.列出测量数据表格 2.依据实测数据验证叠加定理，并验证叠加定理不适用于非线性电阻 3.验证替代定理并说明其适用情况 4.分析产生误差的主要原因

电路原理习题及答案

1-4． 电路如图所示,试求支路电流I . I Ω12 解：在上结点列KCL 方程： A I I I I I 6.30 12 42543-==+-+ +解之得： 1-8．求图示电路中电压源发出的功率及电压 x U 。 53U 解：由KVL 方程：V U U U 5.2,53111=-=-得 由欧姆定律，A I I U 5.0,5111-=-=得 所以是电源）（电压源的功率：,05.251123)52(151<-=-?-===?+=W I P V I U V X 1-10．并说明是发出还是消耗源功率试求图示电路两独立电,。 10A 解：列KVL 方程：A I I I I 5.0010)4(11101111==++?+?+-，得

电路两独立电源功率： ，发出）（，发出。 W I P W I P A V 38411051014110-=??+-= -=?-= 2-6如图电路：R1=1Ω ，R2=2Ω，R3=4Ω，求输入电阻Rab=？ 解：含受控源输入电阻的求法，有外施电压法。设端口电流I ，求端口电压U 。 Ω ====+-=+=+=9945)(21131211211I U R I U I I I R I I R I I I R I IR U ab 所以，得， 2-7应用等效变换方法求电流I 。 解：其等效变化的过程为，

根据KVL 方程， A I I I I 31 ,08242-==+++ 3—8．用节点分析法求电路中的 x I 和 x U . 6A 3Ω V 解：结点法： A I V U U I U U U U U U U U U U U U U U U U U X X X n n n n X n n n n n n n n n 5.16.72432242)212141(21411321)212111(214234121)4121(3121321321321==-?=--==+=+++--=-+++--=--+，解之得： ，，补充方程： 网孔法：网孔电流和绕行方向如图所示：

电子电路原理图的分析方法

电子电路原理图的分析方法，建议多看看！ 电器修理、电路设计都是要通过分析电路原理图，了解电器的功能和工作原理，才能得心应手开展工作的。首先要有过硬的基本功，要能对有技术参数的电路原理图进行总体了解，能进行划分功能模块，找出信号流向，确定元件作用。若不知电路的作用，可先分析电路的输入和输出信号之间的关系。如信号变化规律及它们之间的关系、相位问题是同相位，或反相位。电路和组成形式，是放大电路，振荡电路，脉冲电路，还是解调电路。要学会维修电器设备和设计电路，就必须熟练掌握各单元电路的原理。会划分功能块，能按照不同的功能把整机电路的元件进行分组，让每个功能块形成一个具体功能的元件组合，如基本放大电路，开关电路，波形变换电路等。要掌握分析常用电路的几种方法，熟悉每种方法适合的电路类型和分析步骤。１．交流等效电路分析法首先画出交流等效电路，再分析电路的交流状态，即：电路有信号输入时，电路中各环节的电压和电流是否按输入信号的规律变化、是放大、振荡，还是限幅削波、整形、鉴相等。２．直流等效电路分析法画出直流等效电路图，分析电路的直流系统参数，搞清晶体管静态工作点和偏置性质，级间耦合方式等。分析有关元器件在电路中所处状态及起的作用。例如：三极管的工作状态，如饱和、放大、截止区，二极管处于导通或截止等。３．频率特性分析法主要看电路本身所具有的频率是否与它所处理信号的频谱相适应。粗略估算一下它的中心频率，上、下限频率和频带宽度等，例如：各种滤波、陷波、谐振、选频等电路。４．时间常数分析法主要分析由Ｒ、Ｌ、Ｃ及二极管组成的电路、性质。时间常数是反映储能元件上能量积累和消耗快慢的一个参数。若时间常数不同，尽管它的形式和接法相似，但所起的作用还是不同，常见的有耦合电路、微分电路、积分电路、退耦电路、峰值检波电路等。最后，将实际电路与基本原理对照，根据元件在电路中的作用，按以上的方法一步步分析，就不难看懂。当然要真正融会贯通还需要坚持不懈地学习。

戴维南定理例题

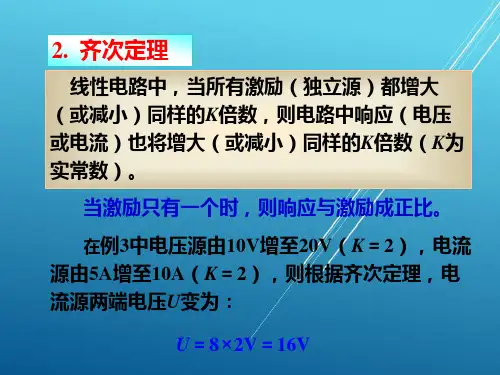

第四章电路定理 重点： 1、叠加定理 2、戴维南定理和诺顿定理 难点： 1、熟练地运用叠加定理、戴维南定理和诺顿定理分析计算电路。 2、掌握特勒根定理和互易定理，理解这两个定理在路分析中的意义。 4-1 叠加定理 网络图论与矩阵论、计算方法等构成电路的计算机辅助分析的基础。其中网络图论主要讨论电路分析中的拓扑规律性，从而便于电路方程的列写。 几个概念 1．线性电路——Linear circuit 由线性元件和独立源组成的电路称为线性电路。 2．激励与响应——excitation and response 在电路中，独立源为电路的输入，对电路起着“激励”的作用，而其他元件的电压与电流只是激励引起的“响应”。 激励e响应r 系统 3．齐次性和可加性——homogeneity property and additivity property “齐次性”又称“比例性”，即激励增大K倍，响应也增大K倍；“可加性”意为激励的和产生的响应等于激励分别产生的响应的和。“线性”的含义即包含了齐次性和可加性。 齐次性：

可加性： 叠加定理 1．定理内容 在线性电阻电路中，任一支路电流（电压）都是电路中各个独立电源单独作用时在该支路产生的电流（电压）之叠加。此处的“线性电阻电路”，可以包含线性电阻、独立源和线性受控源等元件。 2．定理的应用方法 将电路中的各个独立源分别单独列出，此时其他的电源置零——独立电压源用短路线代替，独立电流源用开路代替——分别求取出各独立源单独作用时产生的电流或电压。计算时，电路中的电阻、受控源元件及其联接结构不变。 关于定理的说明 1．只适用于线性电路 2．进行叠加时，除去独立源外的所有元件，包含独立源的内阻都不能改变。 3．叠加时应该注意参考方向与叠加时的符号 4．功率的计算不能使用叠加定理 例题 1．已知：电路如图所示

替代定理的妙用

《大学电路/电路原理/电路分析》06--替代定理的妙用电学中重要的电路定理有叠加定理、齐性定理、替代定理、戴维宁定理、诺顿定理和最大功率传输定理，在不同的场合解决各类电路问题，真的是太精妙了。 叠加定理把多电源电路变为单电源电路，一下子回到高中物理。齐性定理体现了线性电路的比例性质，其“倒推法”用在单电源多电阻电路就是一个字--“绝”。戴维宁定理和诺顿定理特别擅长于只求某一支路参数的场合，把待求支路从电路中一取走，变成开口电路，难度一下降低。最大功率传输定理将复杂的求导变成求戴维宁/诺顿等效电路中的等效电阻了。但唯独对替代定理的介绍最少，相应的例题应就更少。其实替代定理是一个非常棒的定理，用得好，考试时大可以提前交卷！接下来介绍替代定理在推导及计算中的妙用。 1．替代定理 替代定理是指已知电路中某一支路的参数，如两端的电压，流过支路的电流，那么该支路可等效为一个电压源，或电流源，又或是一个电阻，如下图所示： 其证明过程也是相对简单的，等效为电压源时只需在支路上串联2个大小相等，方向相反的电压源，如下图所示： 虚线框内支路电压刚好和下面的电压源抵消了，电压为0，可用一条导线替代，这样就只剩下面那个电压源了，得证。 而等效为电流源时，则需在支路两端并联2个大小相等，方向相反的电流源，如下图所示：

虚线框内流过支路的电流和右边的电流源也抵消，电流为0，整个框可以去掉，只剩左边那个电流源了。 2. 替代定理在定理推导中的应用 戴维宁定理是指，一个含源一端口可以等效为一个实际电压源模型，在证明时该定理就先替代定理，再用叠加定理来操作的，如下图所示： 图中N s表示含源一端口，N0表示无源一端口。有学生问替代时为什么选电流源而不选电压源，主要是由于在接着使用的叠加定理，将电流源置零时可直接将其断开，方便计算，如果选电压源，置零时就要短接，求解麻烦。将分电路中求出的电压u叠加，得到表达式为： 根据式中的电压电流关系，得到等效电路就是实际电压源模型，即戴维宁等效电路，如下图所示： 看到这里，只想喊一句：“太妙了！” 3．替代定理在解题中的应用 替代定理在一些复杂电路中最能显示它的优势，如下图所示：
